Слайд 2Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …

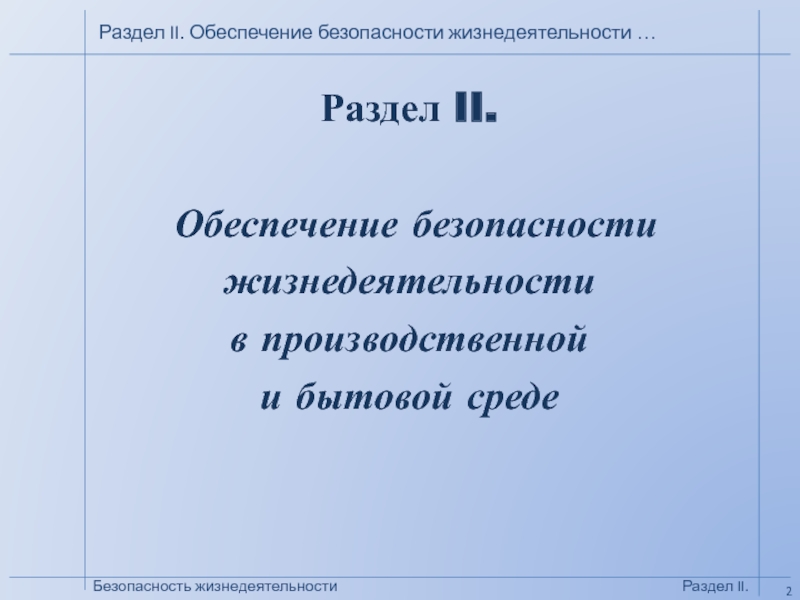

Раздел II.

Обеспечение безопасности жизнедеятельности
в производственной
и бытовой среде
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности … Раздел II. Обеспечение безопасности жизнедеятельности в производственной и бытовой средеРаздел

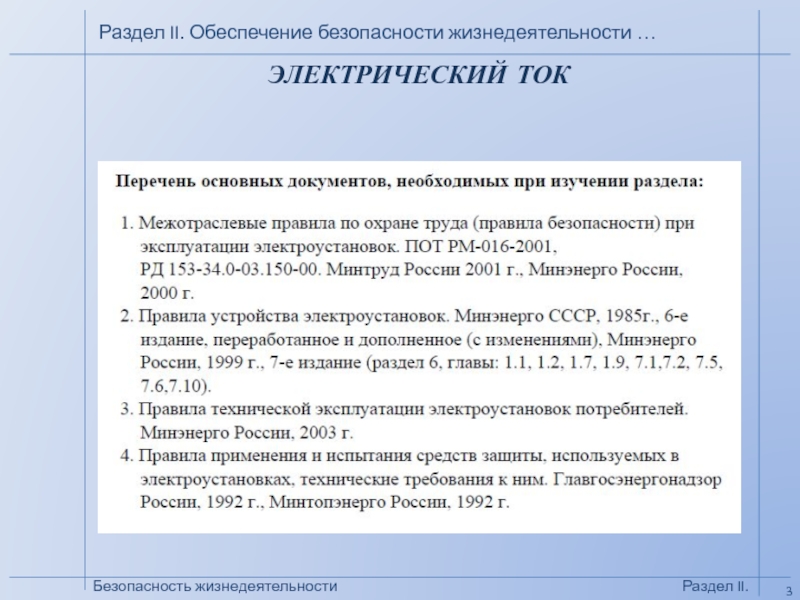

Слайд 3Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
ЭЛЕКТРИЧЕСКИЙ ТОК

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.ЭЛЕКТРИЧЕСКИЙ ТОК

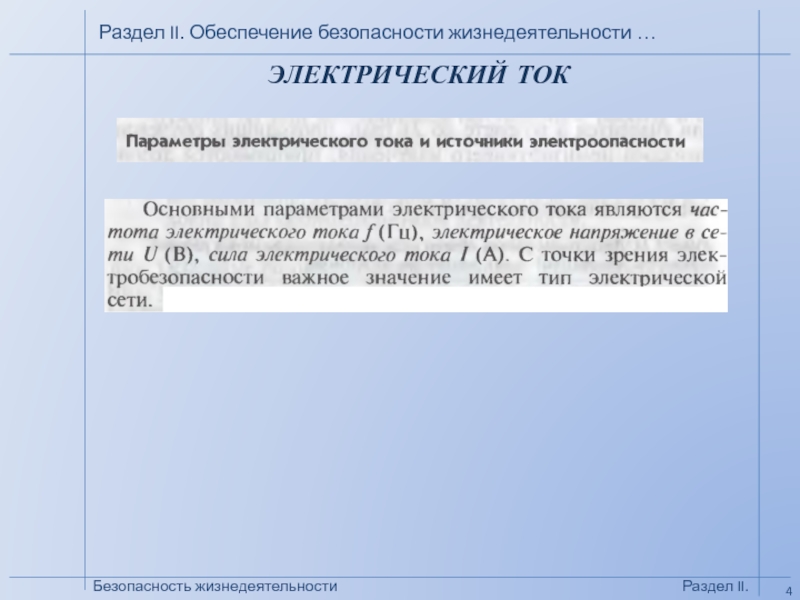

Слайд 4Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
ЭЛЕКТРИЧЕСКИЙ ТОК

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.ЭЛЕКТРИЧЕСКИЙ ТОК

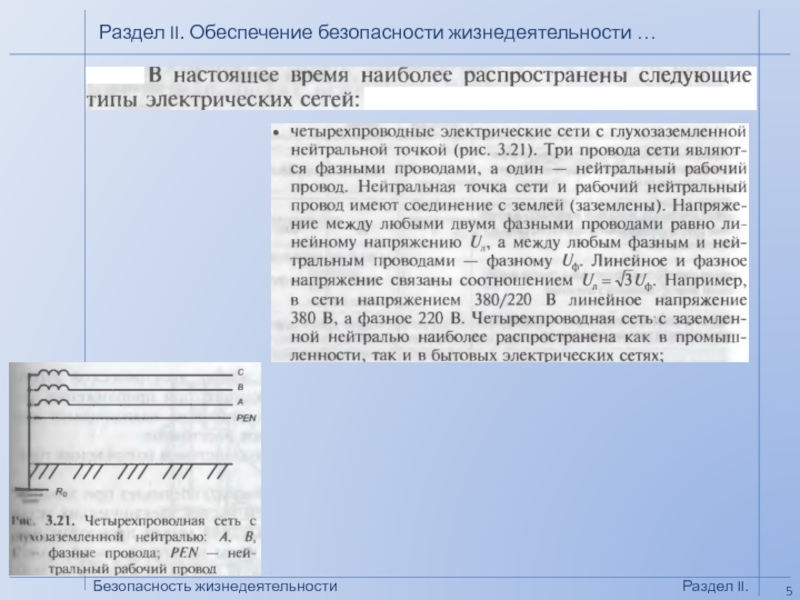

Слайд 5Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

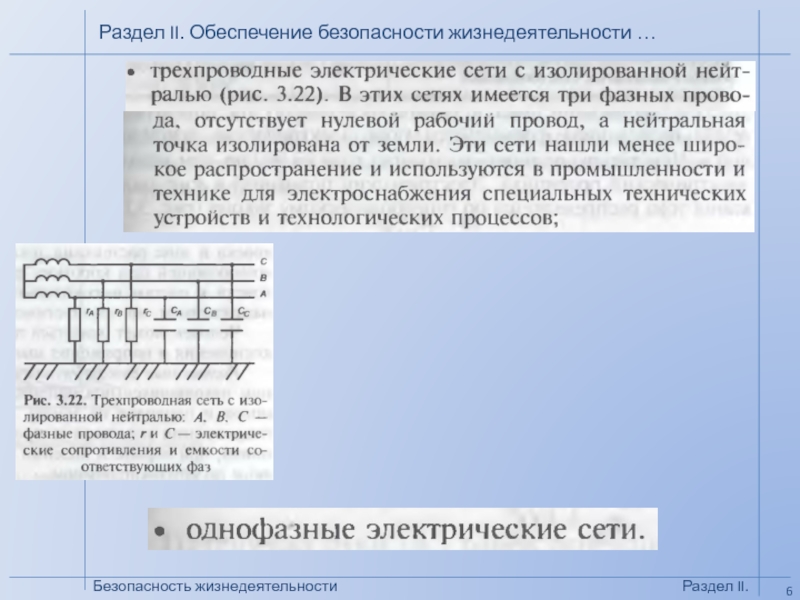

Слайд 6Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

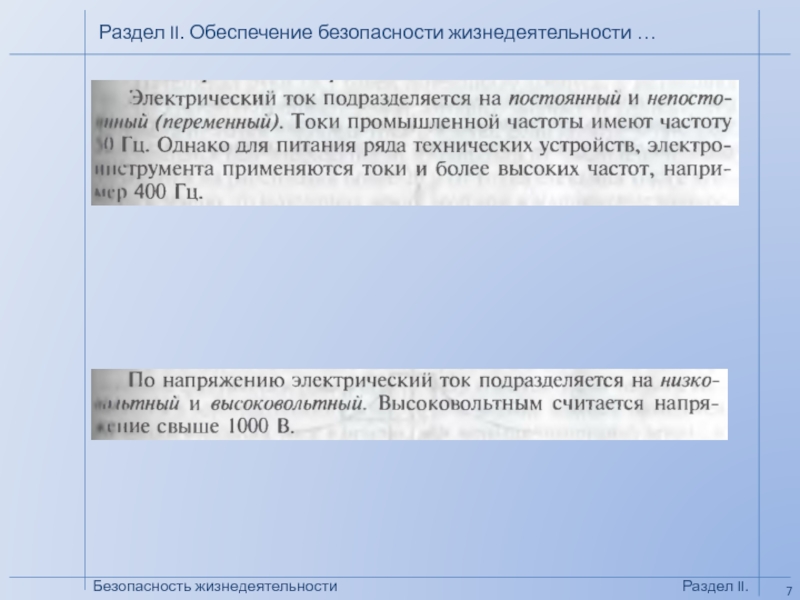

Слайд 7Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

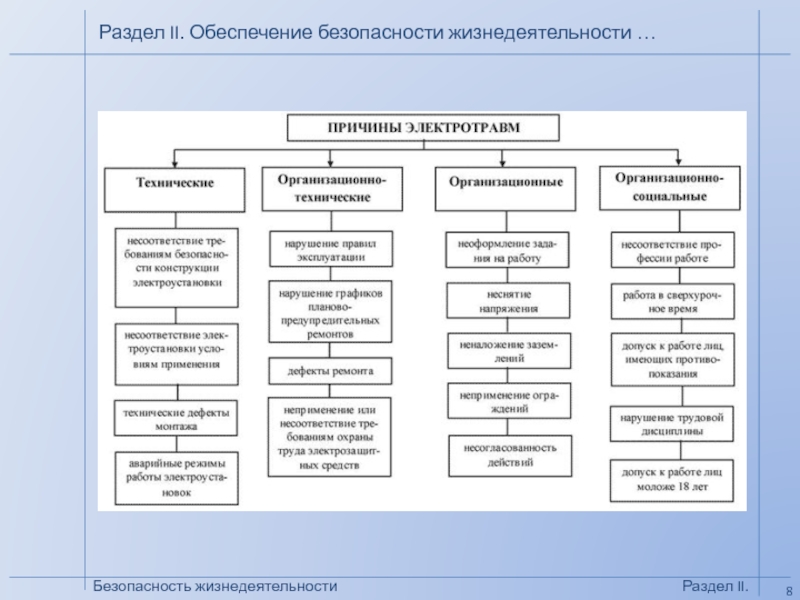

Слайд 8Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

Слайд 9Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

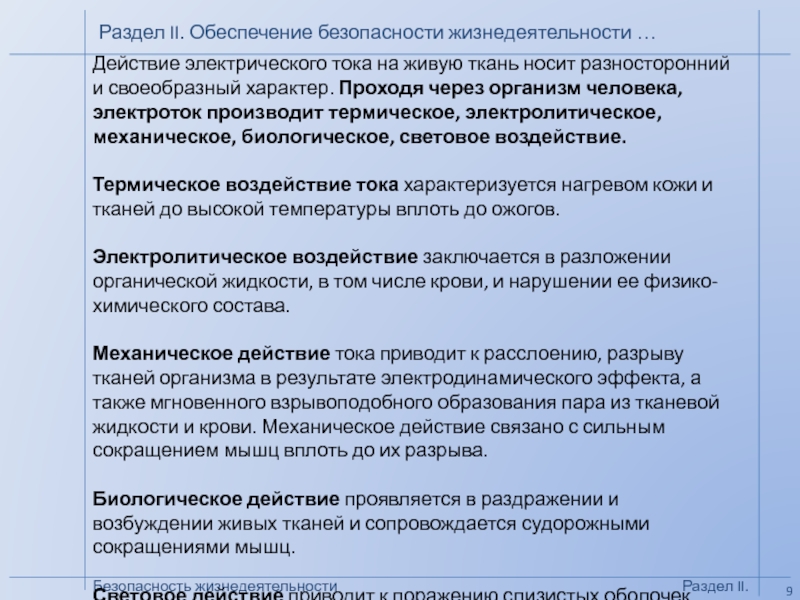

Действие электрического тока

на живую ткань носит разносторонний и своеобразный характер. Проходя через организм

человека, электроток производит термическое, электролитическое, механическое, биологическое, световое воздействие.

Термическое воздействие тока характеризуется нагревом кожи и тканей до высокой температуры вплоть до ожогов.

Электролитическое воздействие заключается в разложении органической жидкости, в том числе крови, и нарушении ее физико-химического состава.

Механическое действие тока приводит к расслоению, разрыву тканей организма в результате электродинамического эффекта, а также мгновенного взрывоподобного образования пара из тканевой жидкости и крови. Механическое действие связано с сильным сокращением мышц вплоть до их разрыва.

Биологическое действие проявляется в раздражении и возбуждении живых тканей и сопровождается судорожными сокращениями мышц.

Световое действие приводит к поражению слизистых оболочек глаз.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Действие электрического тока на живую ткань носит разносторонний и своеобразный

Слайд 10Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

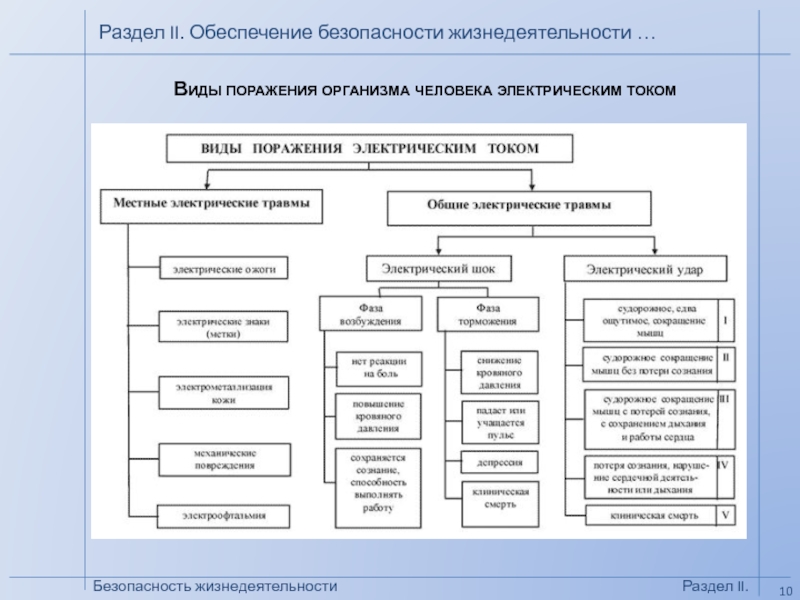

Виды поражения организма

человека электрическим током

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Виды поражения организма человека электрическим током

Слайд 11Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

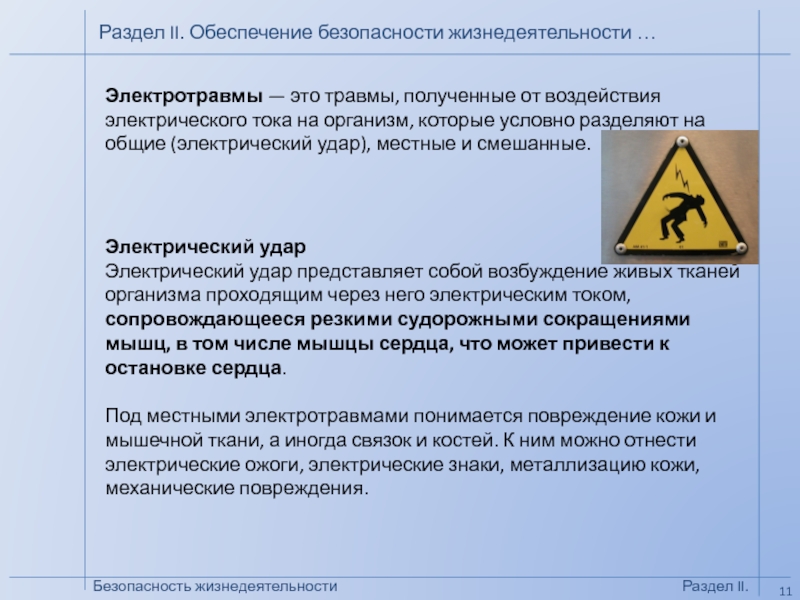

Электротравмы — это травмы,

полученные от воздействия электрического тока на организм, которые условно разделяют

на общие (электрический удар), местные и смешанные.

Электрический удар
Электрический удар представляет собой возбуждение живых тканей организма проходящим через него электрическим током,сопровождающееся резкими судорожными сокращениями мышц, в том числе мышцы сердца, что может привести к остановке сердца.

Под местными электротравмами понимается повреждение кожи и мышечной ткани, а иногда связок и костей. К ним можно отнести электрические ожоги, электрические знаки, металлизацию кожи, механические повреждения.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Электротравмы — это травмы, полученные от воздействия электрического тока на организм,

Слайд 12Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

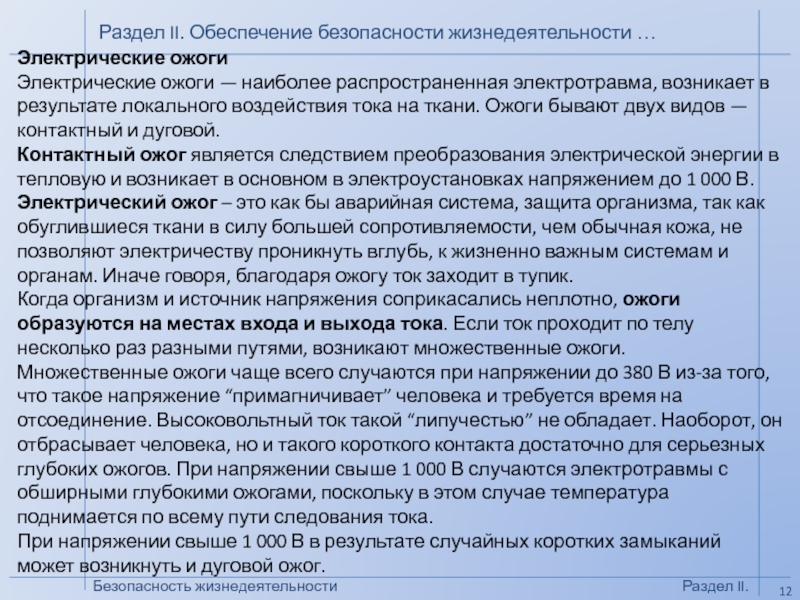

Электрические ожоги
Электрические ожоги

— наиболее распространенная электротравма, возникает в результате локального воздействия тока

на ткани. Ожоги бывают двух видов — контактный и дуговой.
Контактный ожог является следствием преобразования электрической энергии в тепловую и возникает в основном в электроустановках напряжением до 1 000 В.
Электрический ожог – это как бы аварийная система, защита организма, так как обуглившиеся ткани в силу большей сопротивляемости, чем обычная кожа, не позволяют электричеству проникнуть вглубь, к жизненно важным системам и органам. Иначе говоря, благодаря ожогу ток заходит в тупик.
Когда организм и источник напряжения соприкасались неплотно, ожоги образуются на местах входа и выхода тока. Если ток проходит по телу несколько раз разными путями, возникают множественные ожоги.
Множественные ожоги чаще всего случаются при напряжении до 380 В из-за того, что такое напряжение “примагничивает” человека и требуется время на отсоединение. Высоковольтный ток такой “липучестью” не обладает. Наоборот, он отбрасывает человека, но и такого короткого контакта достаточно для серьезных глубоких ожогов. При напряжении свыше 1 000 В случаются электротравмы с обширными глубокими ожогами, поскольку в этом случае температура поднимается по всему пути следования тока.
При напряжении свыше 1 000 В в результате случайных коротких замыканий может возникнуть и дуговой ожог.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Электрические ожогиЭлектрические ожоги — наиболее распространенная электротравма, возникает в результате

Слайд 13Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
Электрические знаки и

электрические метки
Электрические знаки или электрические метки представляют собой четко очерченные

пятна серого или бледно-желтого цвета на поверхности кожи человека, подвергнувшегося действию тока. Обычно электрические знаки имеют круглую или овальную форму с углубленным в центре размером от 1 до 5 мм.

Металлизация кожи
Металлизация кожи — это выпадение мельчайших частичек расплавленного металла на открытые поверхности кожи. Обычно такое явление происходит при коротких замыканиях, производстве электросварочных работ. На пораженном участке возникает боль от ожога и наличия инородных тел.

Механические повреждения
Механические повреждения — следствие судорожных сокращений мышц под действием тока, проходящего через человека, приводящее к разрыву кожи, мышц, сухожилий. Это происходит при напряжении ниже 380 В, когда человек не теряет сознания и пытается самостоятельно освободиться от источника тока.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Электрические знаки и электрические меткиЭлектрические знаки или электрические метки представляют

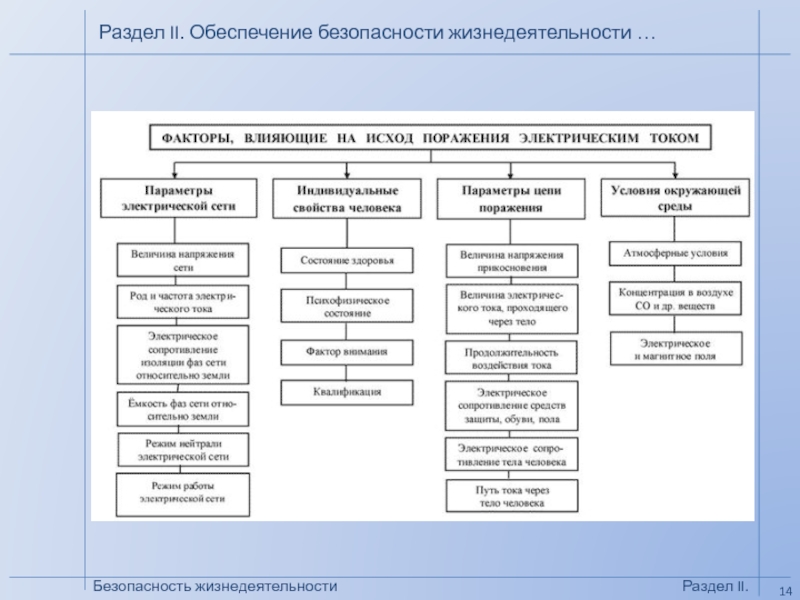

Слайд 14Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

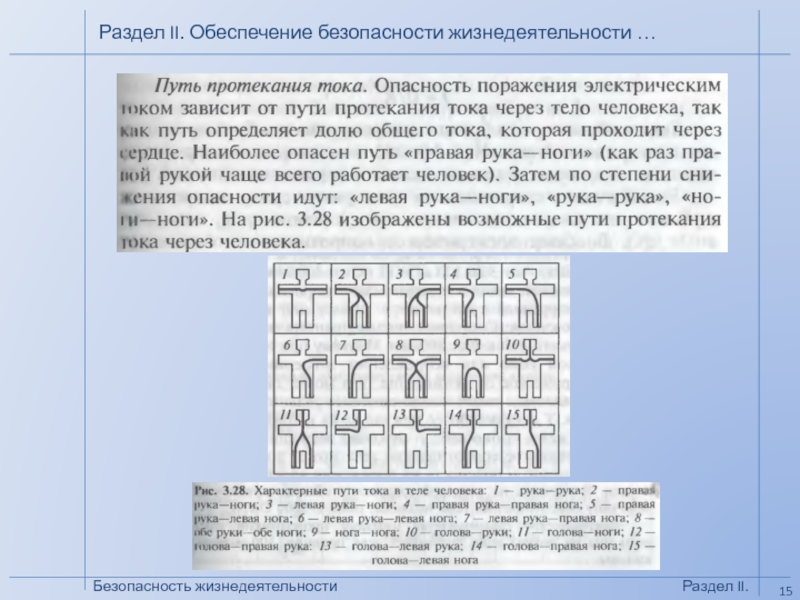

Слайд 15Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

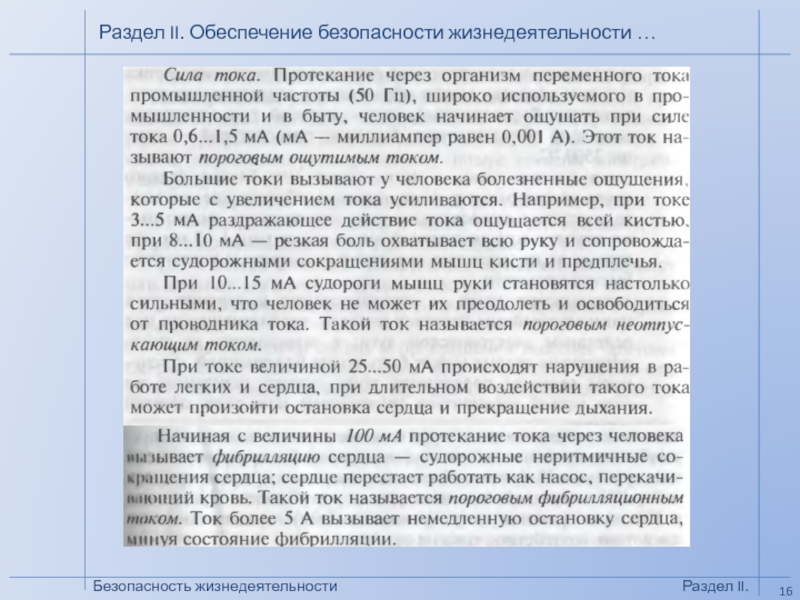

Слайд 16Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

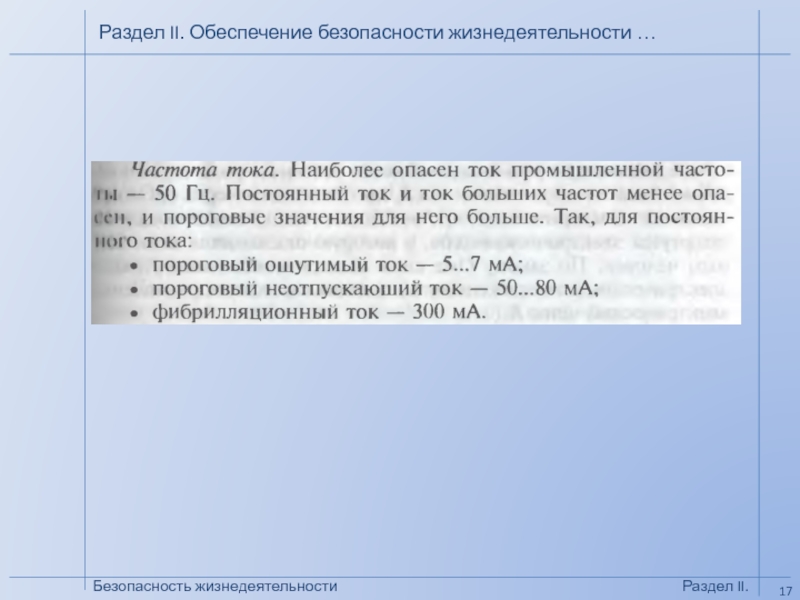

Слайд 17Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

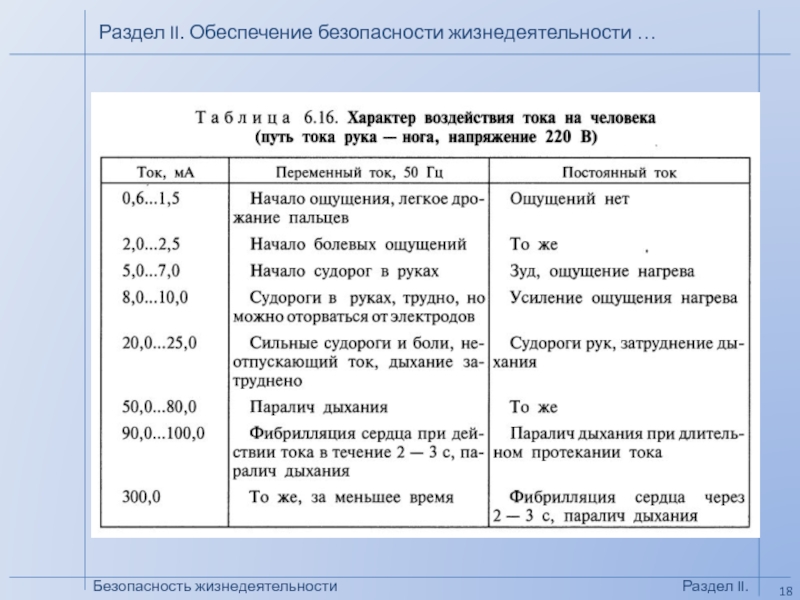

Слайд 18Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

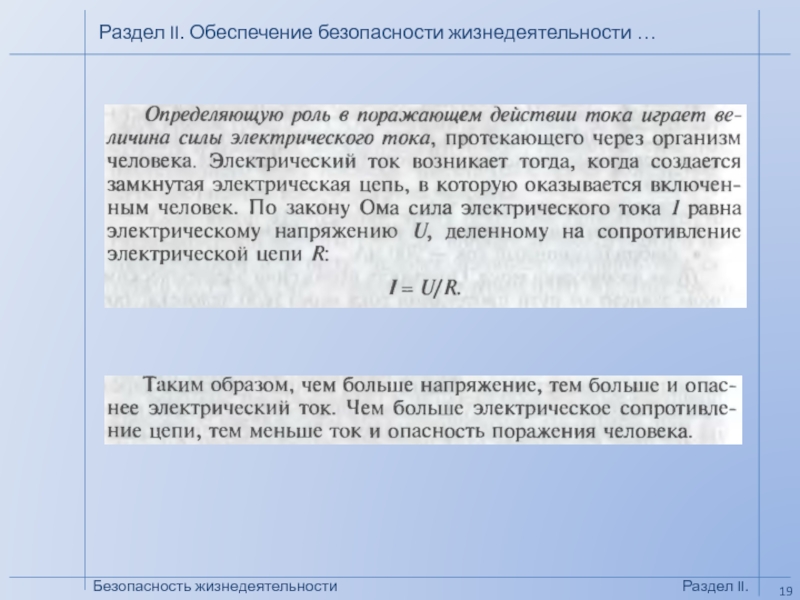

Слайд 19Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

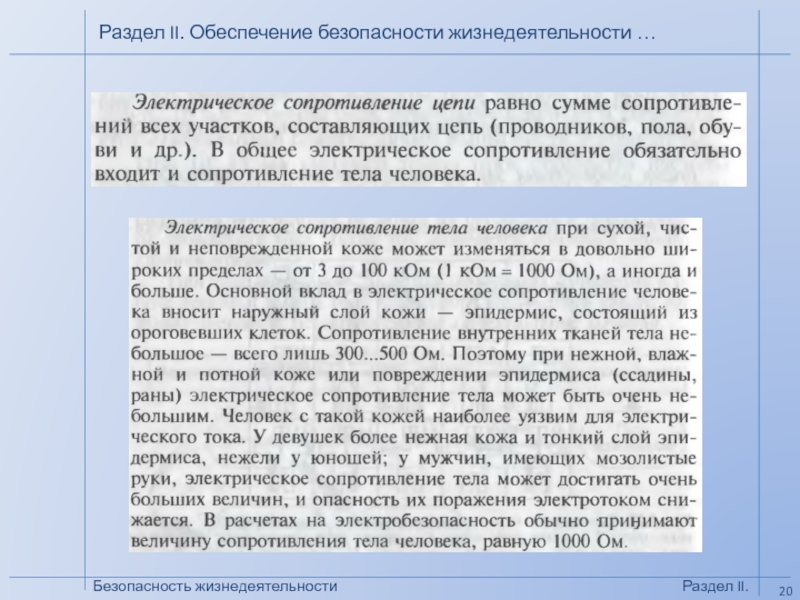

Слайд 20Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

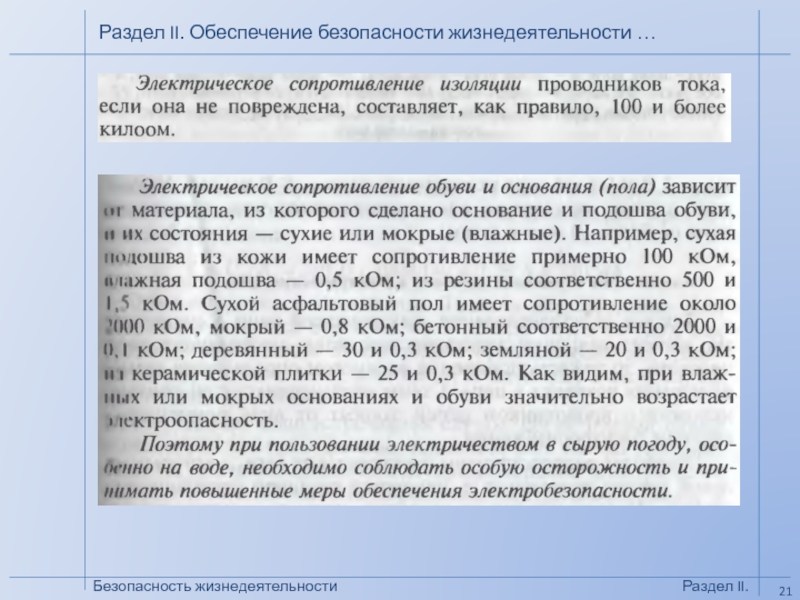

Слайд 21Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

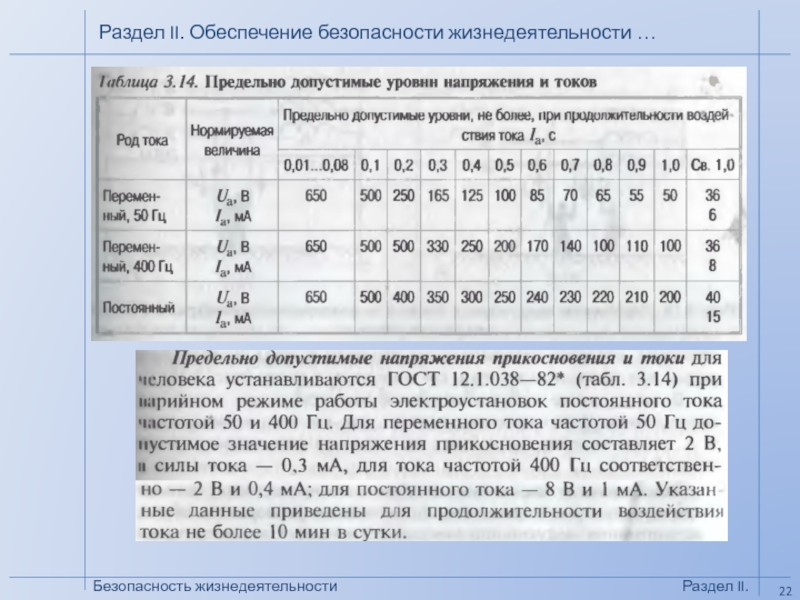

Слайд 22Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

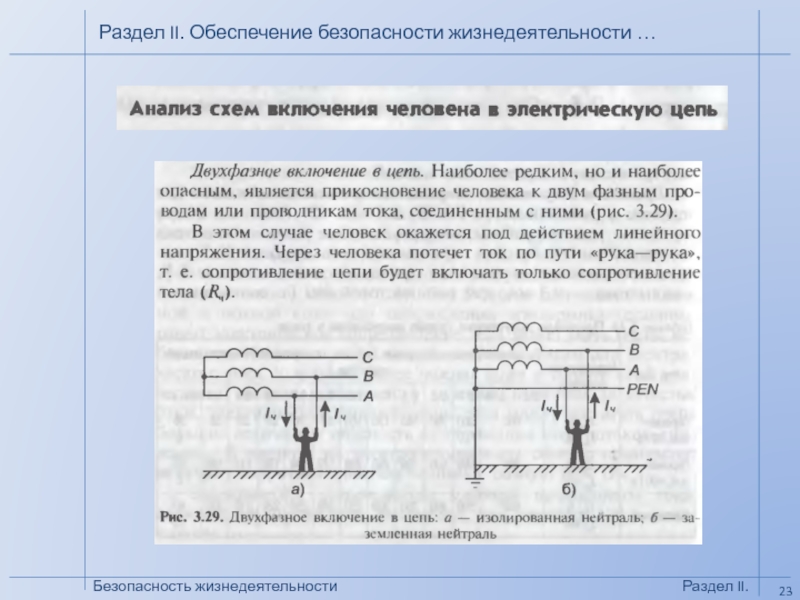

Слайд 23Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

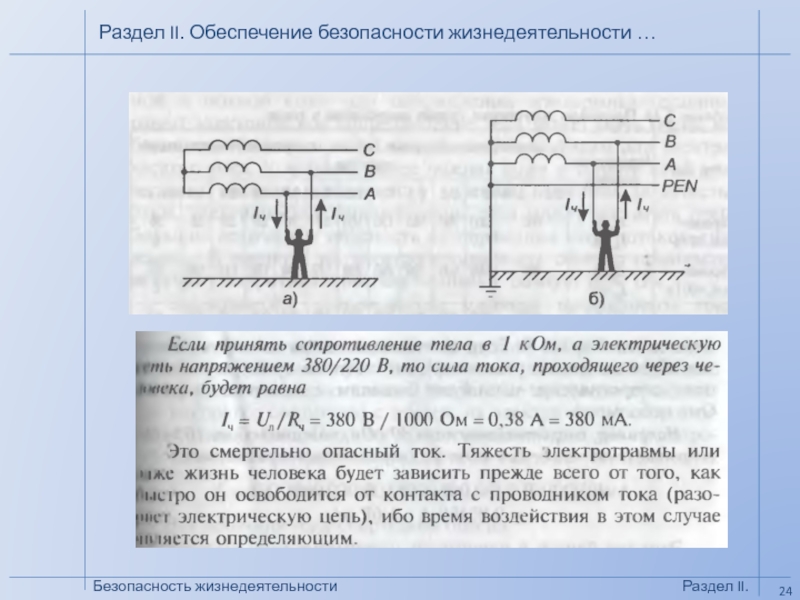

Слайд 24Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

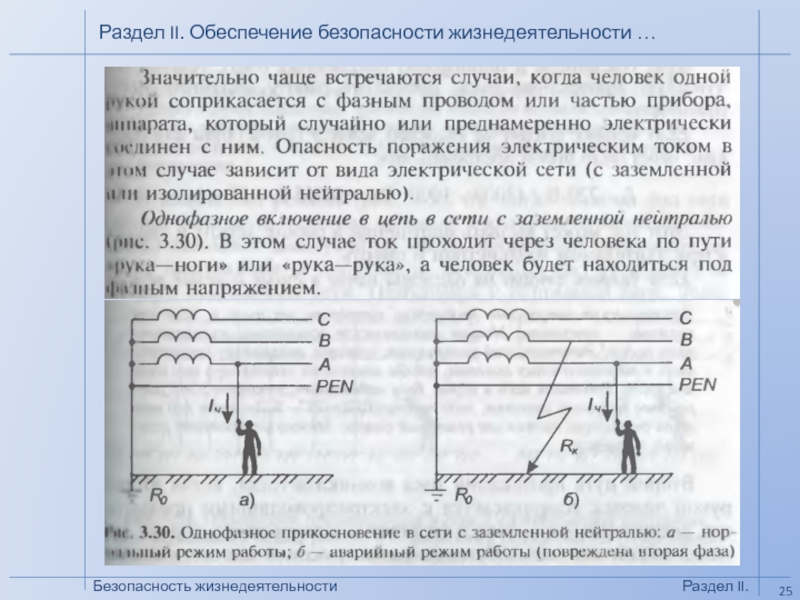

Слайд 25Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

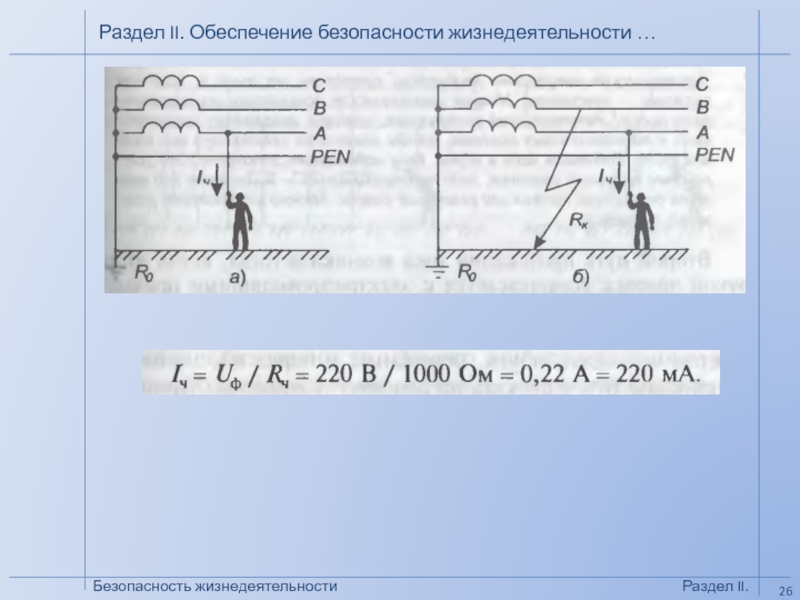

Слайд 26Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

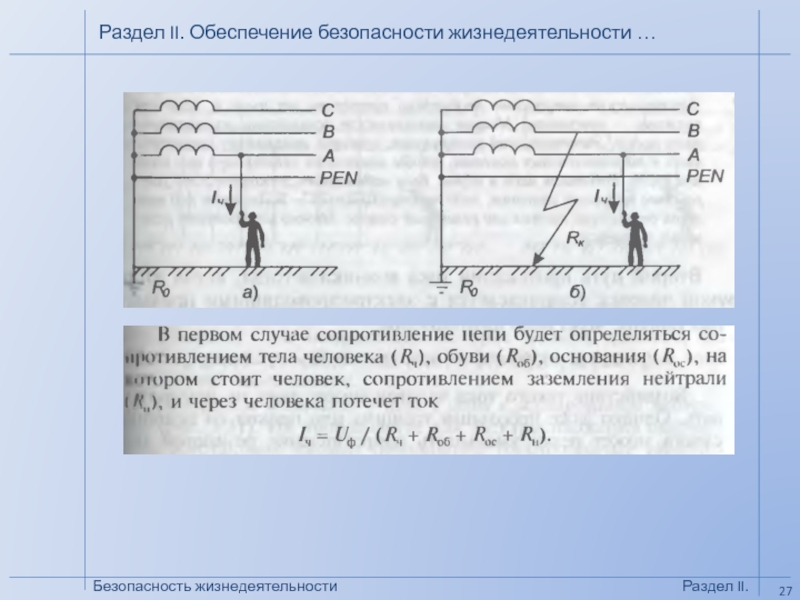

Слайд 27Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

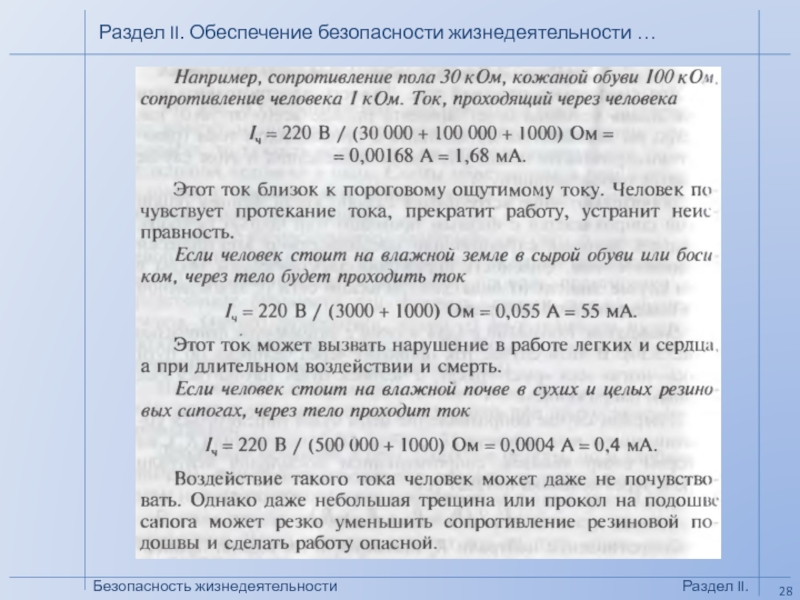

Слайд 28Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

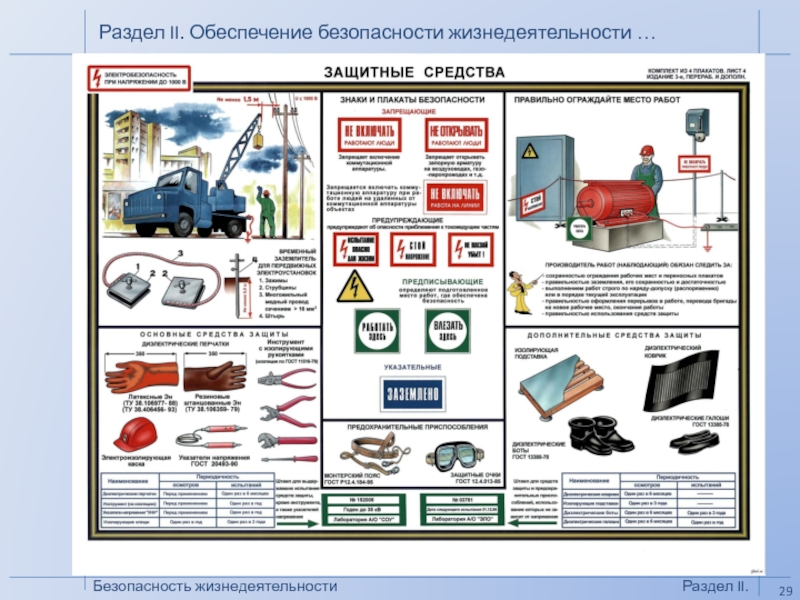

Слайд 29Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

Слайд 30Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

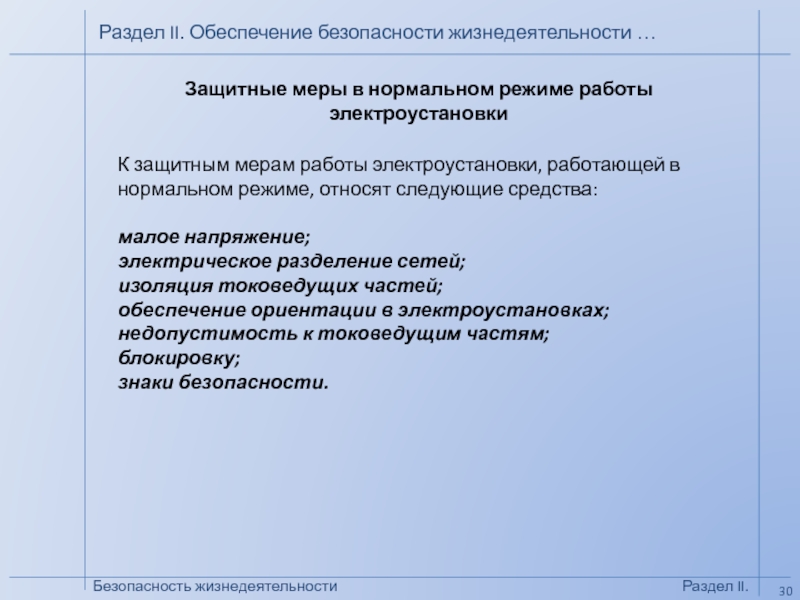

Защитные меры в

нормальном режиме работы электроустановки
К защитным мерам работы электроустановки, работающей в

нормальном режиме, относят следующие средства:

малое напряжение;
электрическое разделение сетей;
изоляция токоведущих частей;
обеспечение ориентации в электроустановках;
недопустимость к токоведущим частям;
блокировку;
знаки безопасности.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Защитные меры в нормальном режиме работы электроустановкиК защитным мерам работы

Слайд 31Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

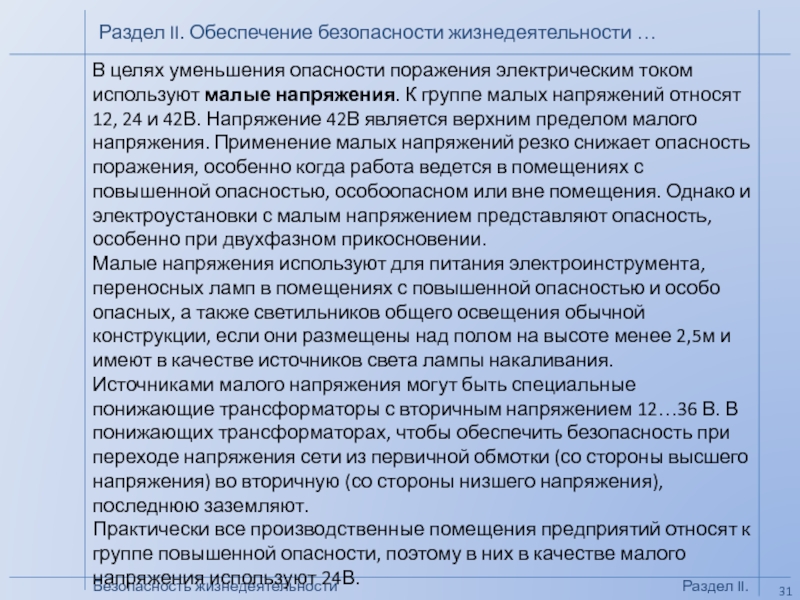

В целях уменьшения

опасности поражения электрическим током используют малые напряжения. К группе малых

напряжений относят 12, 24 и 42В. Напряжение 42В является верхним пределом малого напряжения. Применение малых напряжений резко снижает опасность поражения, особенно когда работа ведется в помещениях с повышенной опасностью, особоопасном или вне помещения. Однако и электроустановки с малым напряжением представляют опасность, особенно при двухфазном прикосновении.
Малые напряжения используют для питания электроинструмента, переносных ламп в помещениях с повышенной опасностью и особо опасных, а также светильников общего освещения обычной конструкции, если они размещены над полом на высоте менее 2,5м и имеют в качестве источников света лампы накаливания.
Источниками малого напряжения могут быть специальные понижающие трансформаторы с вторичным напряжением 12…36 В. В понижающих трансформаторах, чтобы обеспечить безопасность при переходе напряжения сети из первичной обмотки (со стороны высшего напряжения) во вторичную (со стороны низшего напряжения), последнюю заземляют.
Практически все производственные помещения предприятий относят к группе повышенной опасности, поэтому в них в качестве малого напряжения используют 24В.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.В целях уменьшения опасности поражения электрическим током используют малые напряжения.

Слайд 32Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

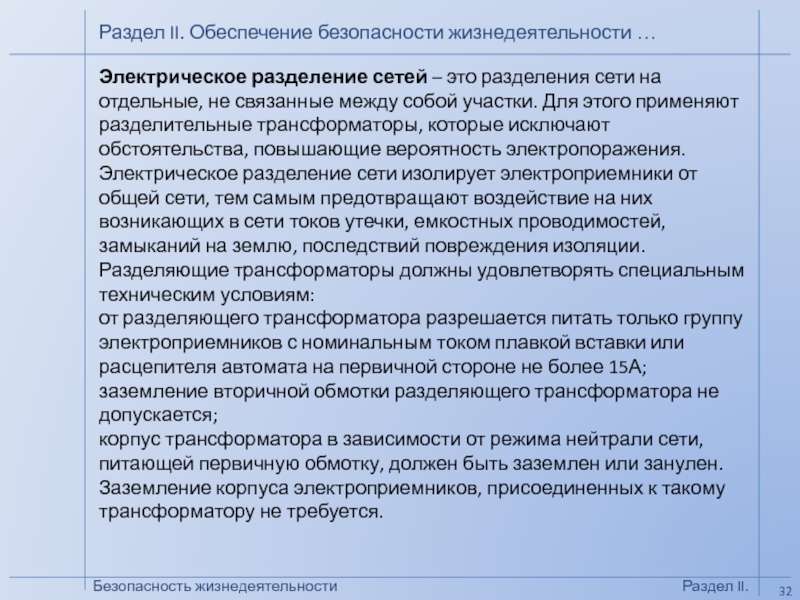

Электрическое разделение сетей

– это разделения сети на отдельные, не связанные между собой

участки. Для этого применяют разделительные трансформаторы, которые исключают обстоятельства, повышающие вероятность электропоражения. Электрическое разделение сети изолирует электроприемники от общей сети, тем самым предотвращают воздействие на них возникающих в сети токов утечки, емкостных проводимостей, замыканий на землю, последствий повреждения изоляции.
Разделяющие трансформаторы должны удовлетворять специальным техническим условиям:
от разделяющего трансформатора разрешается питать только группу электроприемников с номинальным током плавкой вставки или расцепителя автомата на первичной стороне не более 15А;
заземление вторичной обмотки разделяющего трансформатора не допускается;
корпус трансформатора в зависимости от режима нейтрали сети, питающей первичную обмотку, должен быть заземлен или занулен. Заземление корпуса электроприемников, присоединенных к такому трансформатору не требуется.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Электрическое разделение сетей – это разделения сети на отдельные, не

Слайд 33Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
Состояние изоляции токоведущих

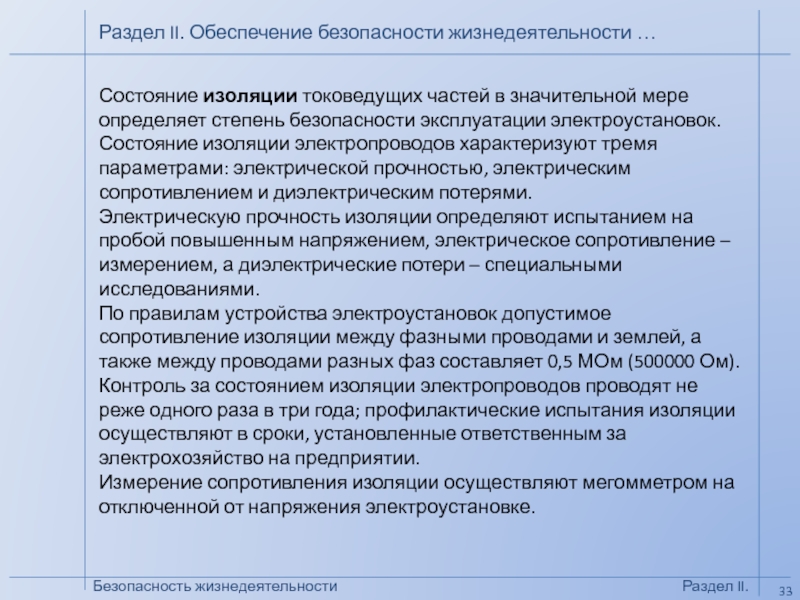

частей в значительной мере определяет степень безопасности эксплуатации электроустановок.
Состояние изоляции

электропроводов характеризуют тремя параметрами: электрической прочностью, электрическим сопротивлением и диэлектрическим потерями.
Электрическую прочность изоляции определяют испытанием на пробой повышенным напряжением, электрическое сопротивление – измерением, а диэлектрические потери – специальными исследованиями.
По правилам устройства электроустановок допустимое сопротивление изоляции между фазными проводами и землей, а также между проводами разных фаз составляет 0,5 МОм (500000 Ом).
Контроль за состоянием изоляции электропроводов проводят не реже одного раза в три года; профилактические испытания изоляции осуществляют в сроки, установленные ответственным за электрохозяйство на предприятии.
Измерение сопротивления изоляции осуществляют мегомметром на отключенной от напряжения электроустановке.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Состояние изоляции токоведущих частей в значительной мере определяет степень безопасности

Слайд 34Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

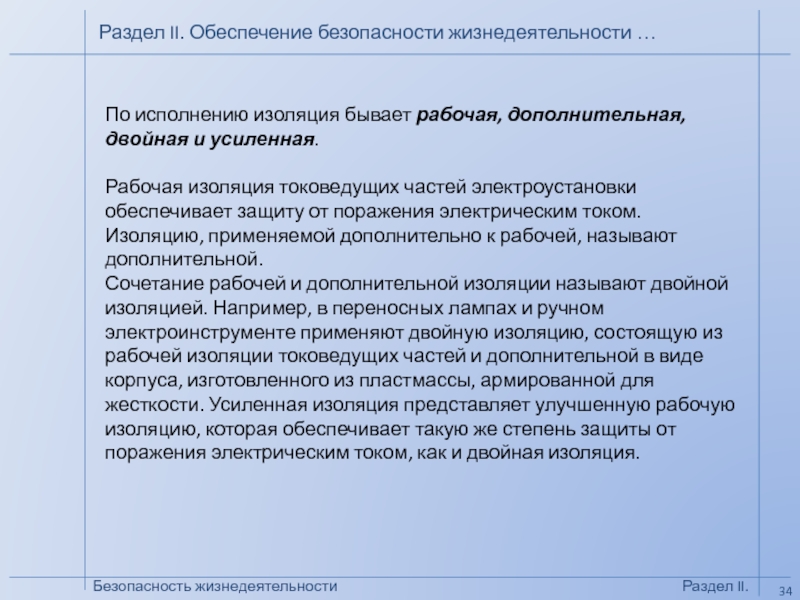

По исполнению изоляция

бывает рабочая, дополнительная, двойная и усиленная.

Рабочая изоляция токоведущих частей

электроустановки обеспечивает защиту от поражения электрическим током.
Изоляцию, применяемой дополнительно к рабочей, называют дополнительной.
Сочетание рабочей и дополнительной изоляции называют двойной изоляцией. Например, в переносных лампах и ручном электроинструменте применяют двойную изоляцию, состоящую из рабочей изоляции токоведущих частей и дополнительной в виде корпуса, изготовленного из пластмассы, армированной для жесткости. Усиленная изоляция представляет улучшенную рабочую изоляцию, которая обеспечивает такую же степень защиты от поражения электрическим током, как и двойная изоляция.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.По исполнению изоляция бывает рабочая, дополнительная, двойная и усиленная. Рабочая

Слайд 35Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

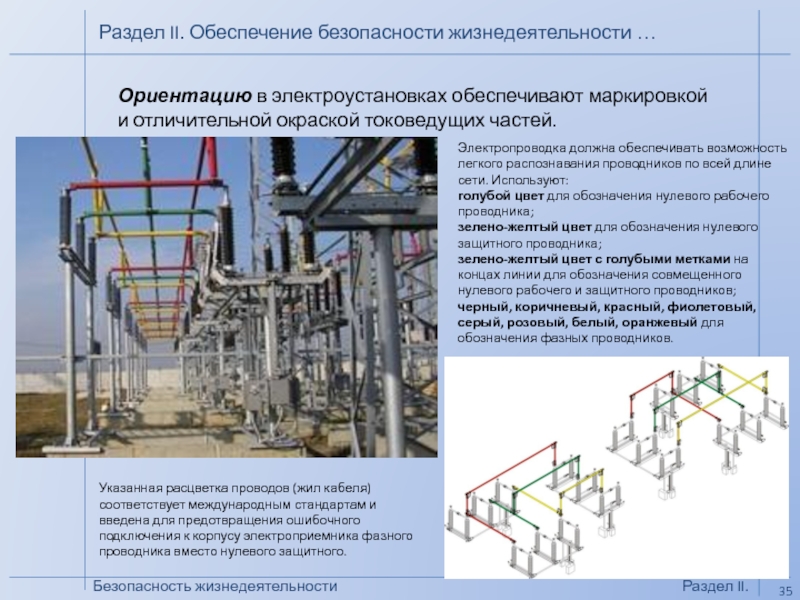

Ориентацию в электроустановках

обеспечивают маркировкой и отличительной окраской токоведущих частей.
Электропроводка должна обеспечивать возможность

легкого распознавания проводников по всей длине сети. Используют:
голубой цвет для обозначения нулевого рабочего проводника;
зелено-желтый цвет для обозначения нулевого защитного проводника;
зелено-желтый цвет с голубыми метками на концах линии для обозначения совмещенного нулевого рабочего и защитного проводников;
черный, коричневый, красный, фиолетовый, серый, розовый, белый, оранжевый для обозначения фазных проводников.

Указанная расцветка проводов (жил кабеля) соответствует международным стандартам и введена для предотвращения ошибочного подключения к корпусу электроприемника фазного проводника вместо нулевого защитного.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Ориентацию в электроустановках обеспечивают маркировкой и отличительной окраской токоведущих частей.Электропроводка

Слайд 36Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
Недоступность токоведущих частей

электроустановок осуществляют ограждением и расположением их на недоступной высоте.
Ограждения выполняют

из сплошных металлических листов или сеток с размером ячеек не более 2525 см. Распределительные щиты, щиты управления, релейные щиты, пульты должны иметь ограждения не менее 1,7 м на расстоянии 10см от токоведущих частей. Наименьшая высота расположения токопроводов в производственных помещениях над уровнем пола или площадки обслуживания должна быть  3,5 м.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Недоступность токоведущих частей электроустановок осуществляют ограждением и расположением их на

Слайд 37Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

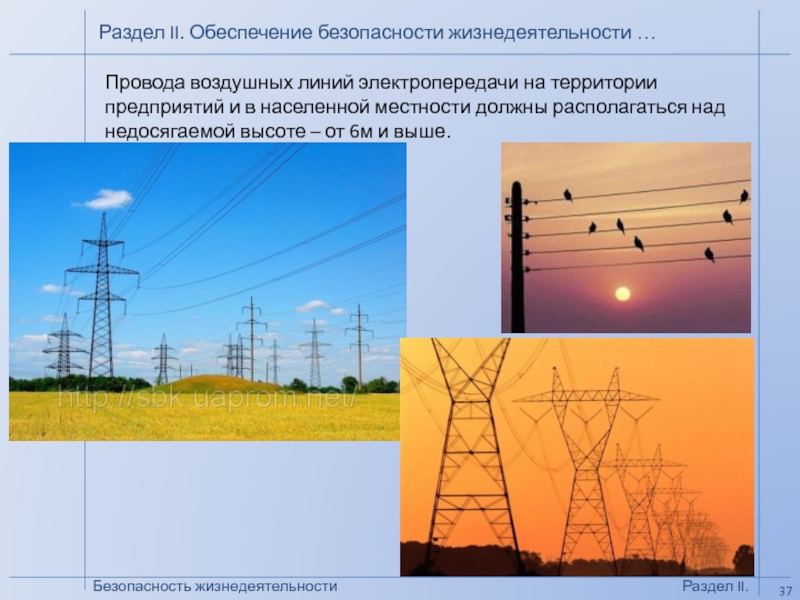

Провода воздушных линий

электропередачи на территории предприятий и в населенной местности должны располагаться

над недосягаемой высоте – от 6м и выше.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Провода воздушных линий электропередачи на территории предприятий и в населенной

Слайд 38Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

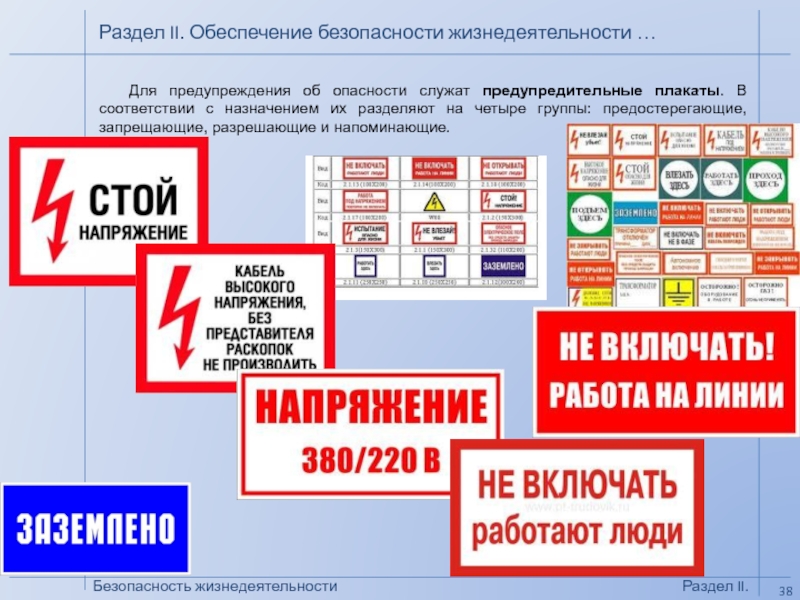

Для предупреждения об

опасности служат предупредительные плакаты. В соответствии с назначением их разделяют

на четыре группы: предостерегающие, запрещающие, разрешающие и напоминающие.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Для предупреждения об опасности служат предупредительные плакаты. В соответствии с

Слайд 39Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

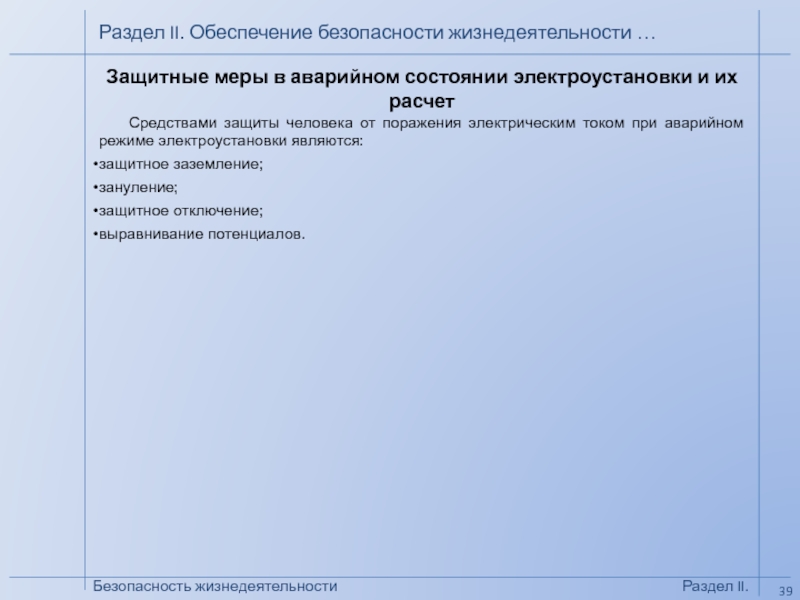

Защитные меры в

аварийном состоянии электроустановки и их расчет
Средствами защиты человека от поражения

электрическим током при аварийном режиме электроустановки являются:

защитное заземление;

зануление;

защитное отключение;

выравнивание потенциалов.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Защитные меры в аварийном состоянии электроустановки и их расчетСредствами защиты

Слайд 40Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
Цель защитного заземления

заключается в устранении опасности поражения током в случае прикосновения к

конструктивным токоведущим металлическим частям электроустановки, оказавшимся под напряжением, путем преднамеренного электрического соединения их с землей или ее эквивалентом (рис. 3.6.).
Принцип действия защитного заземления заключается в снижении напряжения прикосновения до малого значения.

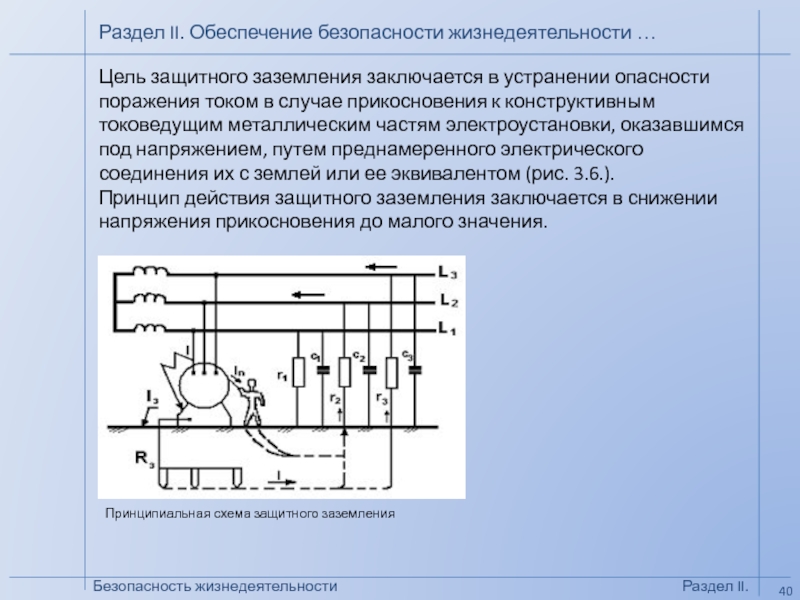

Принципиальная схема защитного заземления

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Цель защитного заземления заключается в устранении опасности поражения током в

Слайд 41Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

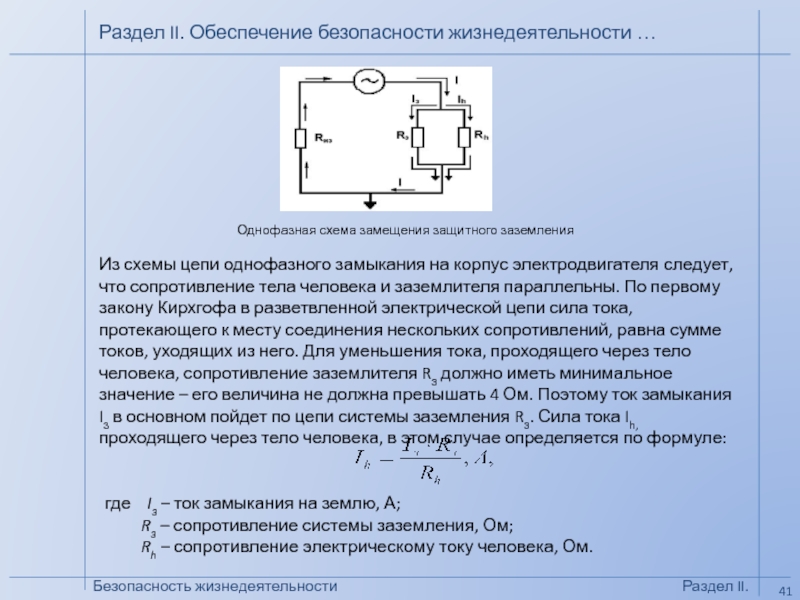

Однофазная схема замещения

защитного заземления
Из схемы цепи однофазного замыкания на корпус электродвигателя следует,

что сопротивление тела человека и заземлителя параллельны. По первому закону Кирхгофа в разветвленной электрической цепи сила тока, протекающего к месту соединения нескольких сопротивлений, равна сумме токов, уходящих из него. Для уменьшения тока, проходящего через тело человека, сопротивление заземлителя Rз должно иметь минимальное значение – его величина не должна превышать 4 Ом. Поэтому ток замыкания Iз в основном пойдет по цепи системы заземления Rз. Сила тока Ih, проходящего через тело человека, в этом случае определяется по формуле:

где Iз – ток замыкания на землю, А;
Rз – сопротивление системы заземления, Ом;
Rh – сопротивление электрическому току человека, Ом.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Однофазная схема замещения защитного заземленияИз схемы цепи однофазного замыкания на

Слайд 42Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
Физическая сущность зануления

заключается в возникновении тока короткого замыкания между нулевым проводом и

поврежденной фазой. Ток короткого замыкания может достигать сотен ампер, в результате плавкая вставка расплавляется или отключается тепловое реле и система отключается.
Нулевым защитным проводником называют проводник, соединяющий зануляемые части с глухозаземленной нейтральной точкой источника тока.
Основное требование безопасности к занулению заключается в уменьшении длительности отключения замыкания. Оно должно быть не более долей секунды.

Принципиальная схема зануления:
1 – корпус электроприемника;
2 – аппараты защиты;
R0 – сопротивление заземления нейтрали источника тока;
RП – сопротивление повторного заземления нулевого защитного проводника;
IН - часть тока короткого замыкания, протекающая через нулевой проводник;
IК - ток короткого замыкания;
IЗ – часть тока короткого замыкания, протекающая через землю.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Физическая сущность зануления заключается в возникновении тока короткого замыкания между

Слайд 43Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
Так как время

срабатывания плавких вставок предохранителей и тепловых расцепителей автоматов обратно пропорционально

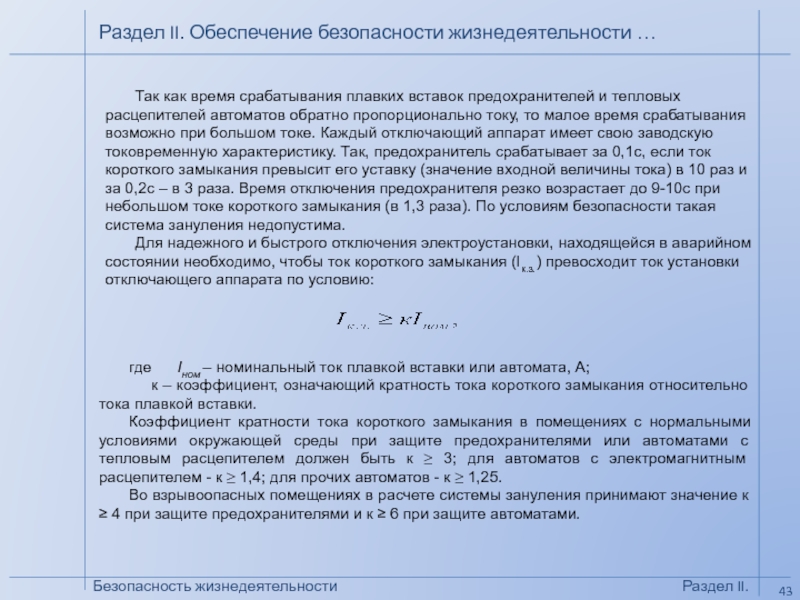

току, то малое время срабатывания возможно при большом токе. Каждый отключающий аппарат имеет свою заводскую токовременную характеристику. Так, предохранитель срабатывает за 0,1с, если ток короткого замыкания превысит его уставку (значение входной величины тока) в 10 раз и за 0,2с – в 3 раза. Время отключения предохранителя резко возрастает до 9-10с при небольшом токе короткого замыкания (в 1,3 раза). По условиям безопасности такая система зануления недопустима.
Для надежного и быстрого отключения электроустановки, находящейся в аварийном состоянии необходимо, чтобы ток короткого замыкания (Iк.з.) превосходит ток установки отключающего аппарата по условию:

где Iном – номинальный ток плавкой вставки или автомата, А;
к – коэффициент, означающий кратность тока короткого замыкания относительно тока плавкой вставки.
Коэффициент кратности тока короткого замыкания в помещениях с нормальными условиями окружающей среды при защите предохранителями или автоматами с тепловым расцепителем должен быть к  3; для автоматов с электромагнитным расцепителем - к  1,4; для прочих автоматов - к  1,25.
Во взрывоопасных помещениях в расчете системы зануления принимают значение к  4 при защите предохранителями и к  6 при защите автоматами.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Так как время срабатывания плавких вставок предохранителей и тепловых расцепителей

Слайд 44Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

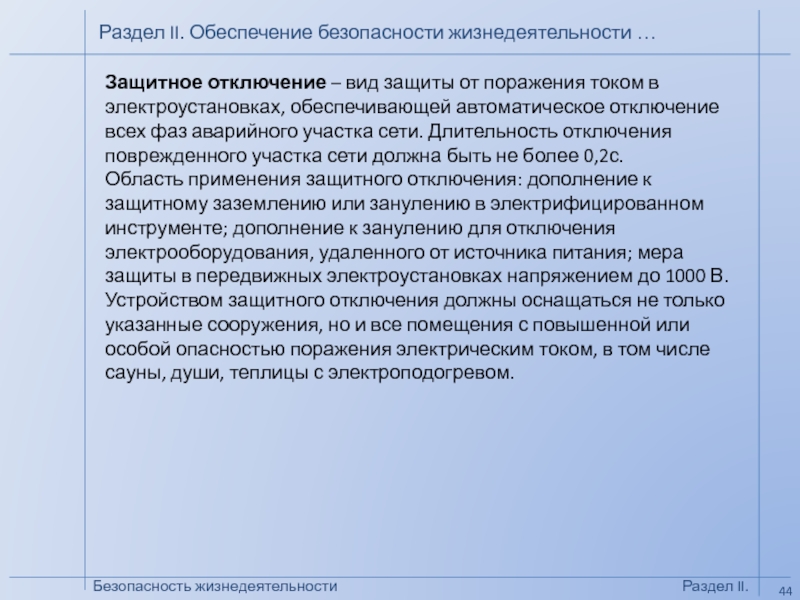

Защитное отключение –

вид защиты от поражения током в электроустановках, обеспечивающей автоматическое отключение

всех фаз аварийного участка сети. Длительность отключения поврежденного участка сети должна быть не более 0,2с.
Область применения защитного отключения: дополнение к защитному заземлению или занулению в электрифицированном инструменте; дополнение к занулению для отключения электрооборудования, удаленного от источника питания; мера защиты в передвижных электроустановках напряжением до 1000 В.
Устройством защитного отключения должны оснащаться не только указанные сооружения, но и все помещения с повышенной или особой опасностью поражения электрическим током, в том числе сауны, души, теплицы с электроподогревом.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Защитное отключение – вид защиты от поражения током в электроустановках,

Слайд 45Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.
На рис. приведена

принципиальная схема защитного отключения с помощью реле максимального тока 1.

Катушка этого реле с нормально замкнутыми контактами подключается через трансформатор тока 2 или непосредственно в рассечку проводника 3, идущего к отдельному вспомогательному или общему заземлителю 4.

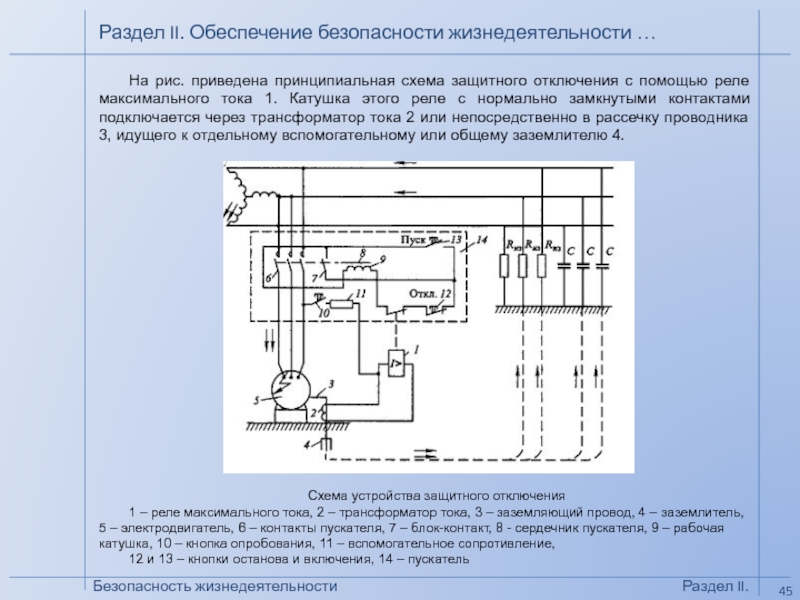

Схема устройства защитного отключения
1 – реле максимального тока, 2 – трансформатор тока, 3 – заземляющий провод, 4 – заземлитель, 5 – электродвигатель, 6 – контакты пускателя, 7 – блок-контакт, 8 - сердечник пускателя, 9 – рабочая катушка, 10 – кнопка опробования, 11 – вспомогательное сопротивление,
12 и 13 – кнопки останова и включения, 14 – пускатель

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.На рис. приведена принципиальная схема защитного отключения с помощью реле

Слайд 46Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

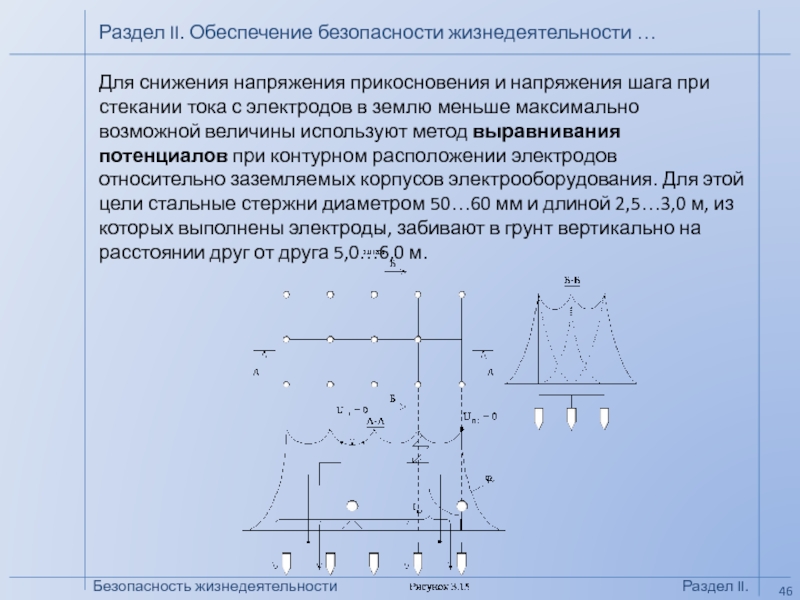

Для снижения напряжения

прикосновения и напряжения шага при стекании тока с электродов в

землю меньше максимально возможной величины используют метод выравнивания потенциалов при контурном расположении электродов относительно заземляемых корпусов электрооборудования. Для этой цели стальные стержни диаметром 50…60 мм и длиной 2,5…3,0 м, из которых выполнены электроды, забивают в грунт вертикально на расстоянии друг от друга 5,0…6,0 м.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Для снижения напряжения прикосновения и напряжения шага при стекании тока

Слайд 47Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

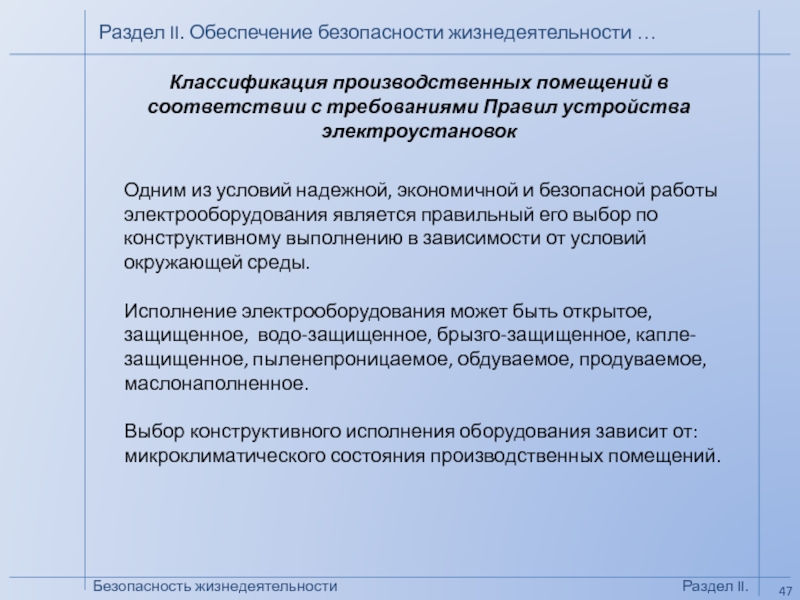

Классификация производственных помещений

в соответствии с требованиями Правил устройства электроустановок
Одним из условий надежной,

экономичной и безопасной работы электрооборудования является правильный его выбор по конструктивному выполнению в зависимости от условий окружающей среды.

Исполнение электрооборудования может быть открытое, защищенное, водо-защищенное, брызго-защищенное, капле-защищенное, пыленепроницаемое, обдуваемое, продуваемое, маслонаполненное.

Выбор конструктивного исполнения оборудования зависит от:
микроклиматического состояния производственных помещений.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Классификация производственных помещений в соответствии с требованиями Правил устройства электроустановокОдним

Слайд 48Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

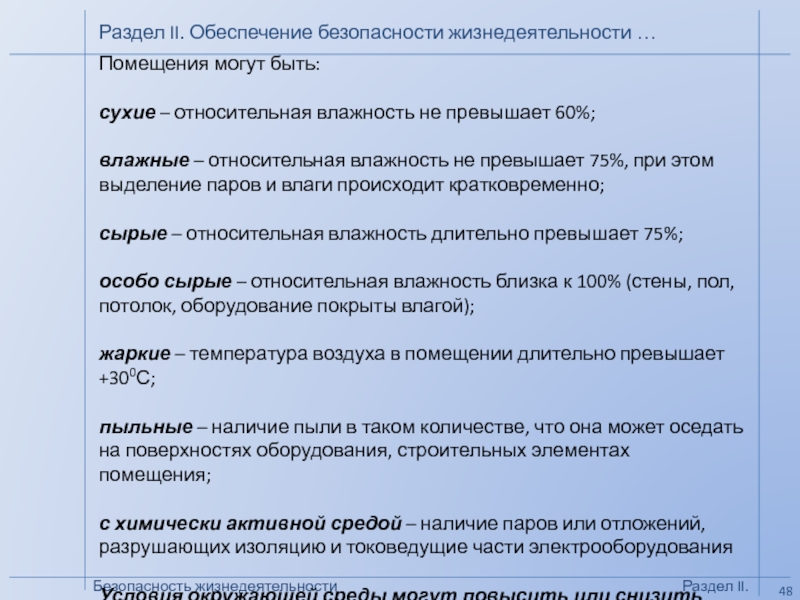

Помещения могут быть:

сухие

– относительная влажность не превышает 60%;

влажные – относительная влажность не

превышает 75%, при этом выделение паров и влаги происходит кратковременно;

сырые – относительная влажность длительно превышает 75%;

особо сырые – относительная влажность близка к 100% (стены, пол, потолок, оборудование покрыты влагой);

жаркие – температура воздуха в помещении длительно превышает +300С;

пыльные – наличие пыли в таком количестве, что она может оседать на поверхностях оборудования, строительных элементах помещения;

с химически активной средой – наличие паров или отложений, разрушающих изоляцию и токоведущие части электрооборудования

Условия окружающей среды могут повысить или снизить опасность поражения электрическим током.
Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.Помещения могут быть:сухие – относительная влажность не превышает 60%;влажные –

Слайд 49Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

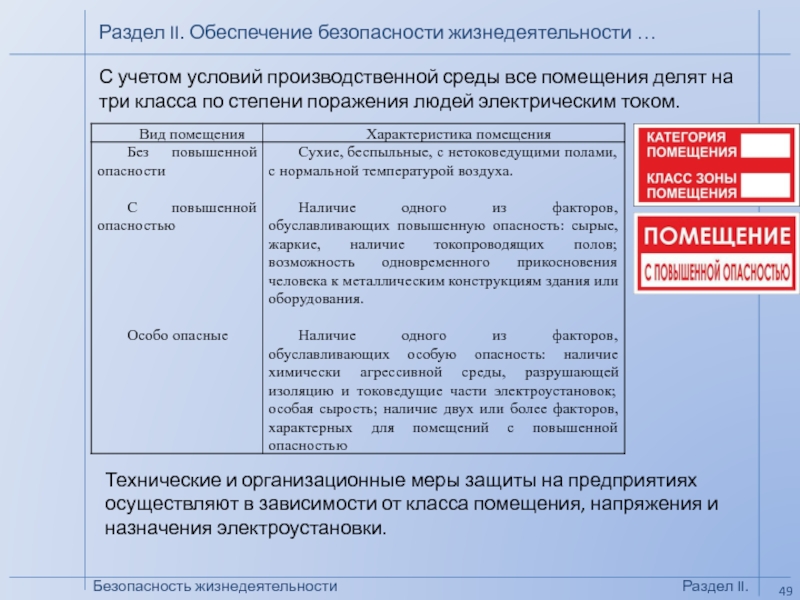

С учетом условий

производственной среды все помещения делят на три класса по степени

поражения людей электрическим током.

Технические и организационные меры защиты на предприятиях осуществляют в зависимости от класса помещения, напряжения и назначения электроустановки.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.С учетом условий производственной среды все помещения делят на три

Слайд 50Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

Слайд 51Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

Слайд 52Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

Слайд 53Безопасность жизнедеятельности
Раздел II. Обеспечение безопасности жизнедеятельности …
Раздел II.

Безопасность жизнедеятельностиРаздел II. Обеспечение безопасности жизнедеятельности …Раздел II.

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
