Вода как фактор здоровья населения
Содержание
- 1. Вода как фактор здоровья населения
- 2. Основные вопросы
- 3. 1234
- 4. 567
- 5. 1 вопросФизиологическое,гигиеническое инароднохозяйственноезначение водногофактора

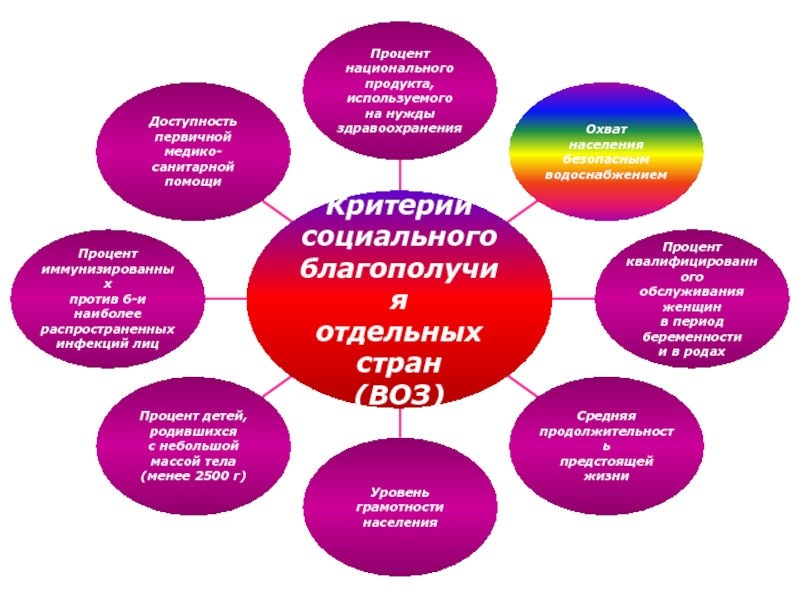

- 6. Критерии социального благополучия отдельных стран (ВОЗ)
- 7. Основные аспекты значения водногофактора в жизнедеятельности человекаЗначениеводыФизиологическоеГигиеническоеЭпидемиоло-гическоеНародно-хозяйственное
- 8. Физиологическоезначение воды
- 9. 1
- 10. 2
- 11. 3
- 12. 4
- 13. 5
- 14. 6
- 15. Вода - непременный участник всех метаболических и
- 16. Водный фактор – обязательный элемент процессов анаболизма
- 17. Гигиеническоезначениеводы
- 18. Народнохозяйственное значение водыВода, потребляемая в различных отраслях
- 19. Теплоэлектростанция (ТЭС) мощностью 300000 кВт в год
- 20. Производство 1 т вискозного шелка – 300-400
- 21. Динамика использования воды вСеверной Америке, км3/год
- 22. Динамика использования воды вЮжной Америке, км3/год

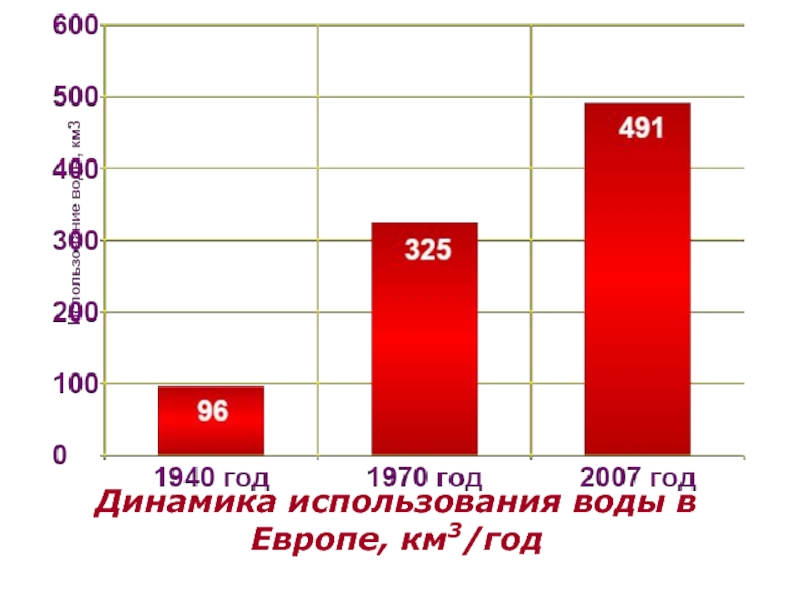

- 23. Динамика использования воды вЕвропе, км3/год

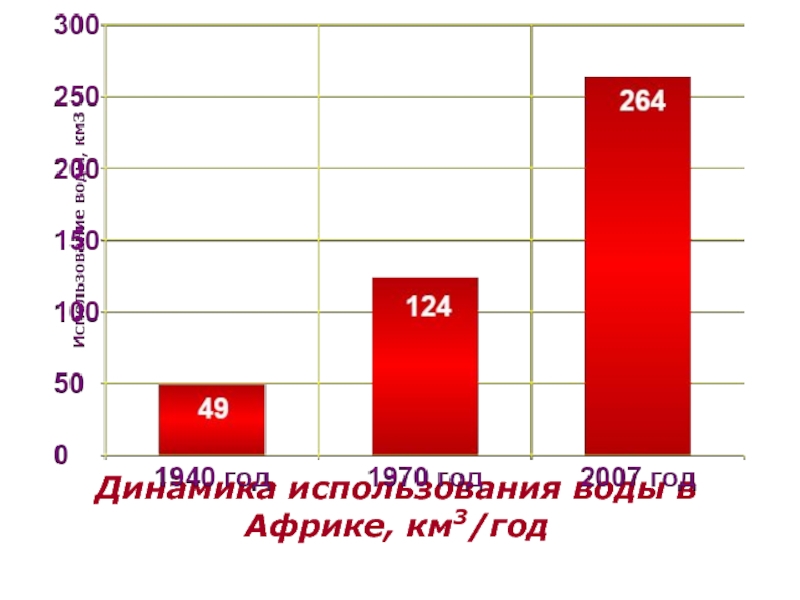

- 24. Динамика использования воды вАфрике, км3/год
- 25. Динамика использования воды вАвстралии и Океании, км3/год

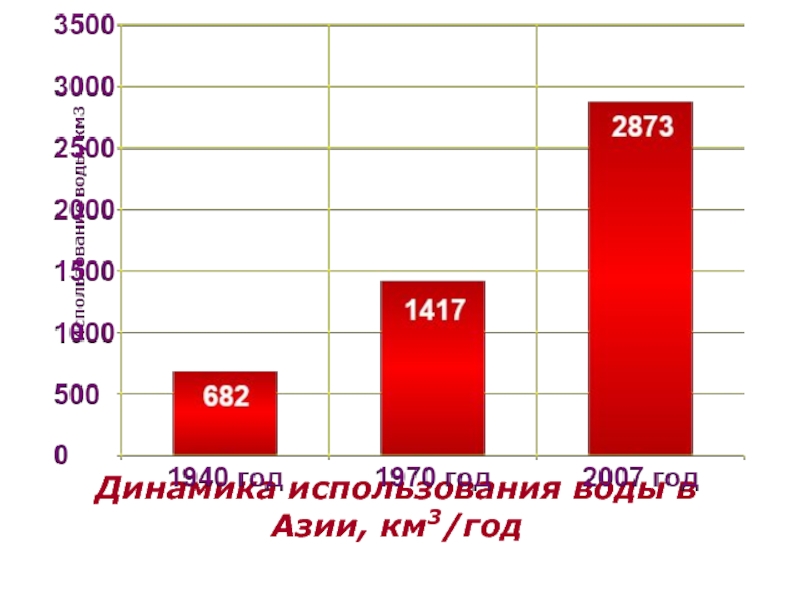

- 26. Динамика использования воды вАзии, км3/год

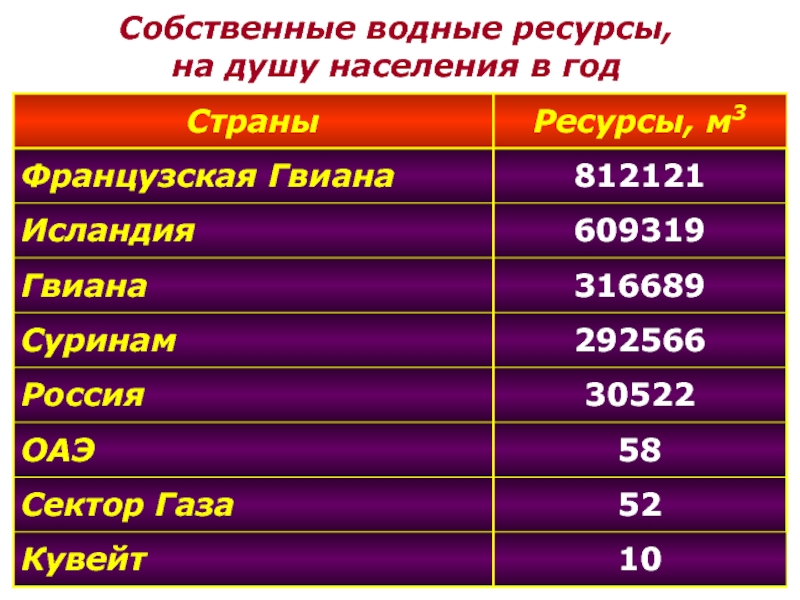

- 27. Собственные водные ресурсы,на душу населения в год
- 28. Нормы хозяйственно-бытовоговодопотребления для населенных пунктов
- 29. 2 вопросРольводного факторав распространенииинфекционных инеинфекционныхзаболеваний
- 30. Заболевания,связанныес воднымфактором

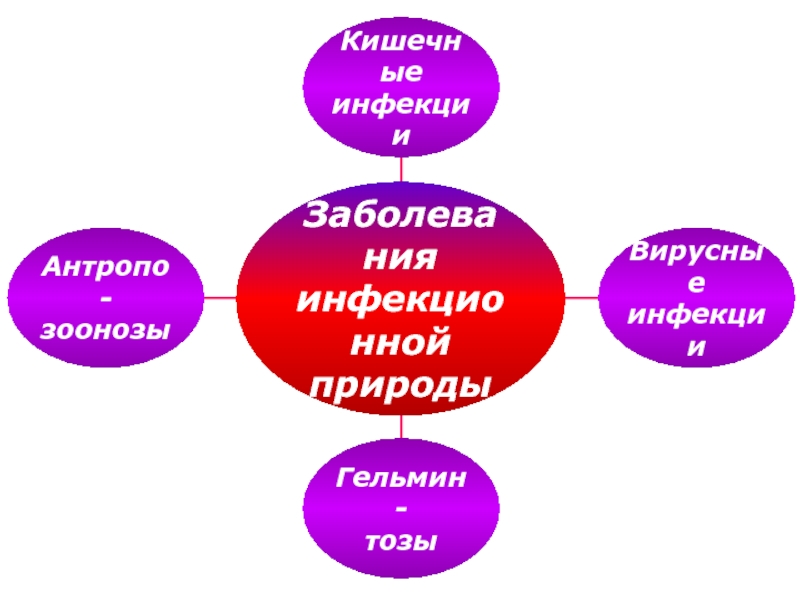

- 31. Заболеванияинфекционнойприроды

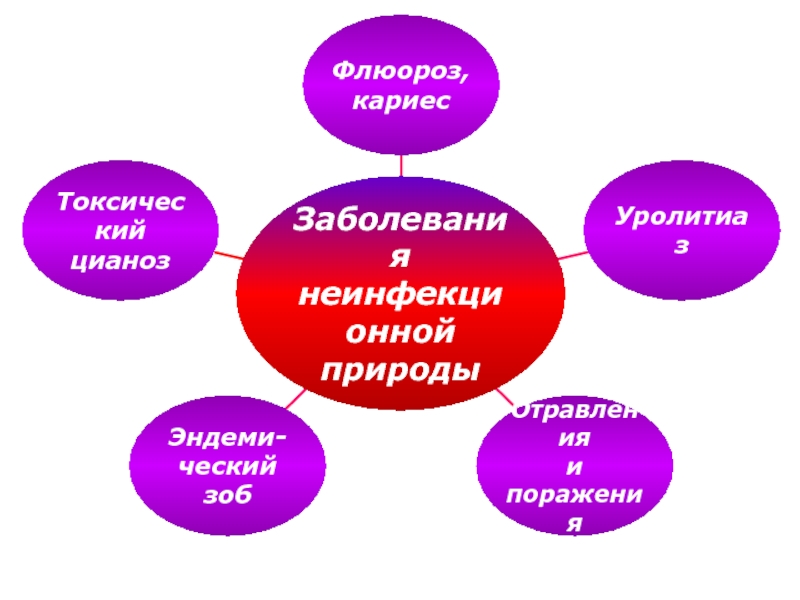

- 32. Заболеваниянеинфекционнойприроды
- 33. Отравленияи поражения
- 34. Отравление… чистой водойДва литра жидкости в час
- 35. Губит людей водаКак возникает это заболевание?- Питьевая
- 36. Черпак - нормаСколько же жидкости можно выпитьбез
- 37. Организм нуждается в усиленном потреблении жидкости:
- 38. 3 вопросОбщая характеристиказагрязнения водоемов;виды загрязнения;процессы самоочищенияводоемов

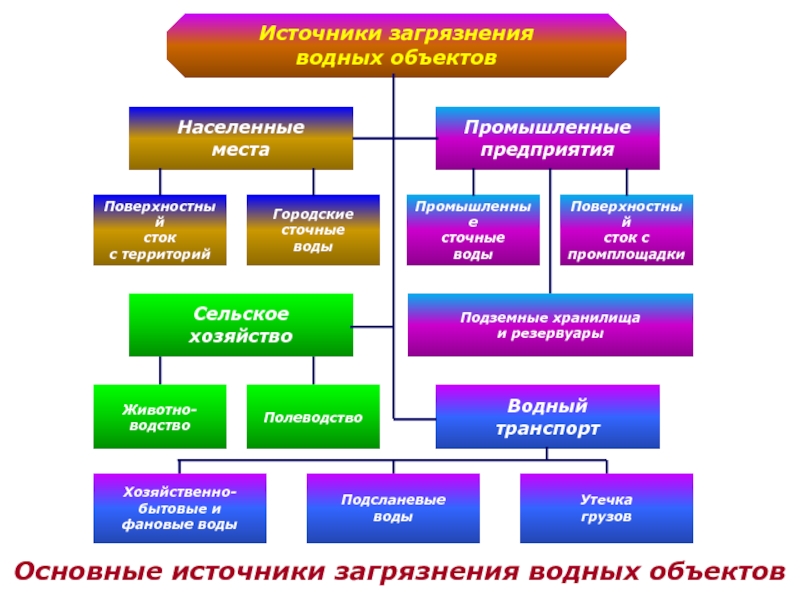

- 39. Источники загрязненияводных объектовНаселенныеместаПромышленныепредприятияПоверхностныйстокс территорийГородскиесточныеводыПромышленныесточныеводыПоверхностныйсток спромплощадкиСельскоехозяйствоЖивотно-водствоПолеводствоПодземные хранилищаи резервуарыВодныйтранспортХозяйственно-бытовые ифановые водыПодсланевыеводыУтечкагрузовОсновные источники загрязнения водных объектов
- 40. Промышленныепредприятия, ТЭКи другиеСельскохозяйственныеземли,лесные массивыВыбросыСтокиСмывыМоря иокеаныАтмосфераРеки иэстуарииПланктон,бентосныеорганизмыРыба иморскиеживотныеЧ е л о в е кПочва,подземные водыПутизагрязненияводМировогоокеана
- 41. Видызагрязненияводы

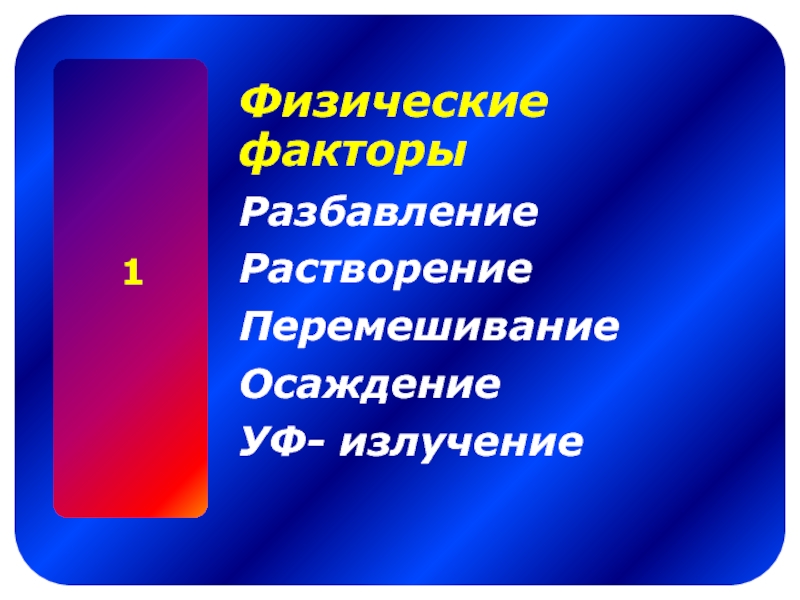

- 42. Факторы самоочищения водоемов
- 43. 1
- 44. 2
- 45. 3
- 46. 4 вопросКлассификацияисточниковводоснабжения, ихсравнительнаягигиеническая оценка ивыбор; категорииводопользования
- 47. Классификацияисточниковводоснабжения

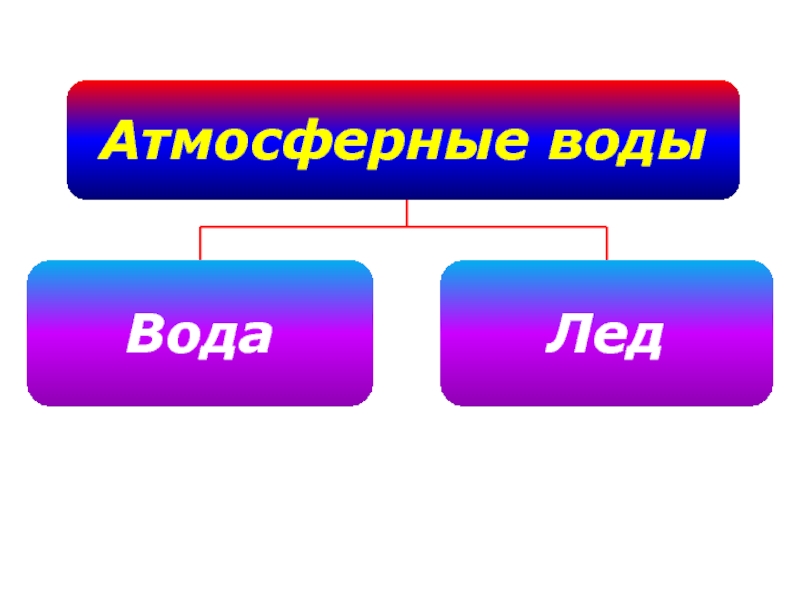

- 48. Атмосферные водыВодаЛед
- 49. Общая характеристика123

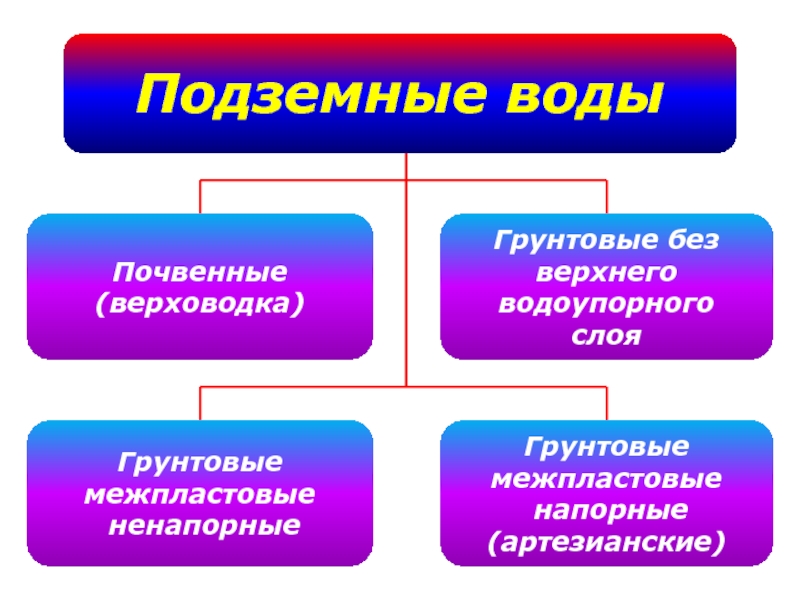

- 50. Подземные водыГрунтовые безверхнеговодоупорногослояПочвенные(верховодка)Грунтовыемежпластовые ненапорныеГрунтовыемежпластовые напорные(артезианские)
- 51. Подземные источники водоснабжения1 – водоупорные слои грунта;

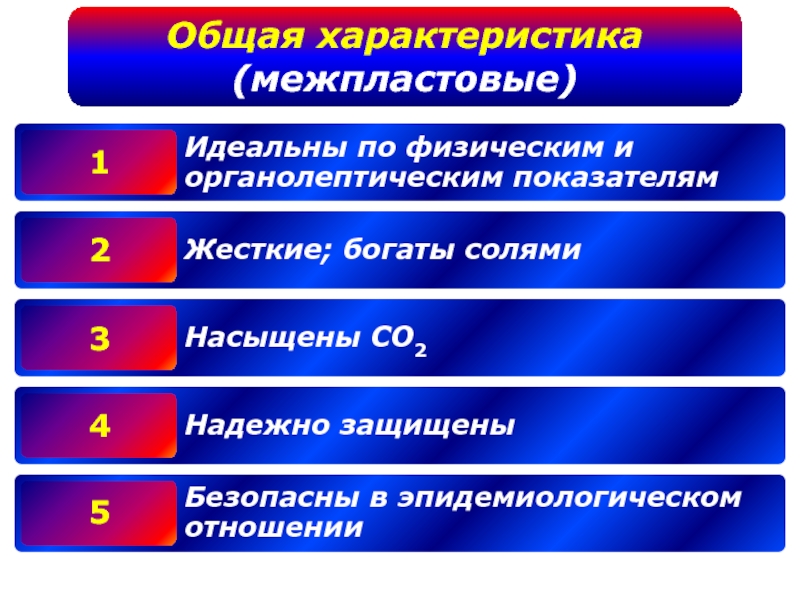

- 52. Общая характеристика(межпластовые)12345
- 53. Поверхностные водыРекиВодохранилищаОзераПрудыРучьиБолота
- 54. Общая характеристика1234
- 55. Минерализованные итермальные водыМоря иокеаныПодземныесоленыеводыПодземныесолоноватыеводыПодземныетермальныеводы

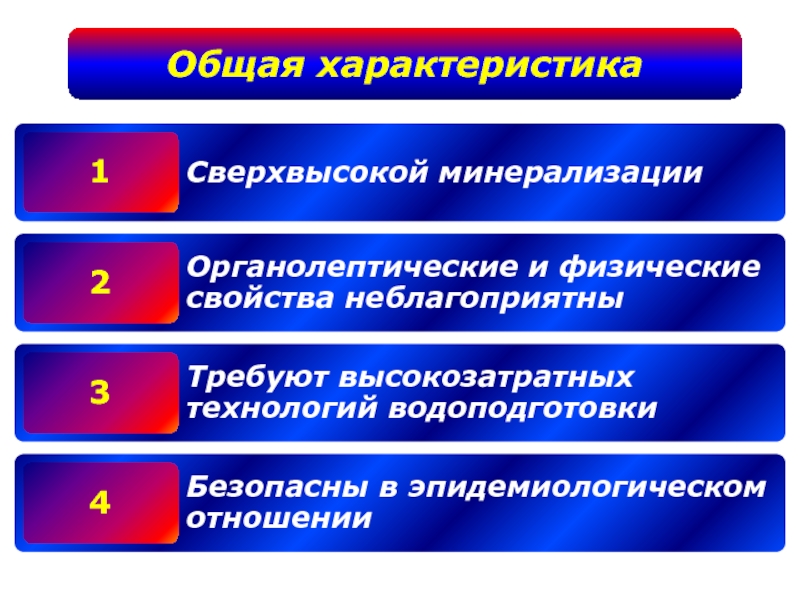

- 56. Общая характеристика1234
- 57. Источникицентрализованногохозяйственно-питьевоговодоснабжения.Гигиенические,технические требованияи правила выбора ГОСТ 2761-84
- 58. Классы и методыобработки водыподземныхисточниковводоснабжения
- 59. 1 класс
- 60. 2 класс
- 61. 3 класс
- 62. Показатели качества воды подземныхисточников водоснабжения (по ГОСТ 2761-84)
- 63. Классы и методыобработки водыповерхностныхисточниковводоснабжения
- 64. 1 класс
- 65. 2 класс
- 66. 3 класс
- 67. Показатели качества воды поверхностныхисточников водоснабжения (по ГОСТ 2761-84)
- 68. Категории водопользования
- 69. ∙∙
- 70. 5 вопросОсновныегигиенические требованияк качеству питьевой воды;основы его нормированияв условияхцентрализованного инецентрализованноговодоснабжения
- 71. ВысокиеорганолептическиесвойстваФизиологическиоптимальныйминеральный составОтсутствие токсическихи радиоактивныхвеществ в опасныхконцентрацияхБезопасность вэпидемиологическомотношенииОбщиетребованияк питьевойводе
- 72. Водацентрализованныхсистем питьевоговодоснабжения
- 73. 2.1.4. ПИТЬЕВАЯ ВОДА ИВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТПитьевая вода. Гигиеническиетребования к качеству водыцентрализованных системпитьевого водоснабжения.Контроль качества СанПиН 2.1.4.1074-01
- 74. Контролируемыепоказатели качествапитьевой водыпо СанПиН2.1.4.1074-01
- 75. 1234
- 76. 567
- 77. 76543211 — водоисточник — артезианская скважина;2 —
- 78. 123456789101 — водозабор; 2 — насосная станция
- 79. 12355Тупиковая схема235Кольцевая схема54444444444444441 - насосная станция; 2
- 80. 2.1.4. ПИТЬЕВАЯ ВОДА ИВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТГигиенические требованияк обеспечению безопасностисистем горячеговодоснабжения СанПиН 2.1.4.1116-02(изменение кСанПиН 2.1.4.1074-01)
- 81. Принимаемые расстояния в поперечном разрезе от тепловых сетей до источника возможного загрязнения
- 82. Питьевая вода,расфасованнаяв емкости
- 83. Единыесанитарно-эпидемиологические и гигиенические требованияк товарам, подлежащимсанитарно-эпидемиологическомунадзору (контролю)Глава
- 84. Классификациякатегорий качествапитьевых вод,расфасованныхв емкости

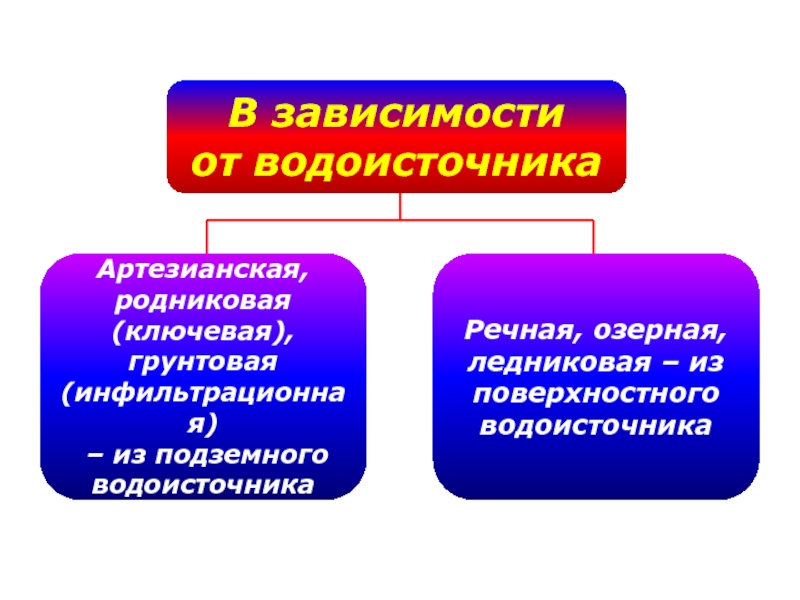

- 85. В зависимостиот водоисточникаАртезианская,родниковая(ключевая),грунтовая(инфильтрационная) – из подземноговодоисточникаРечная, озерная,ледниковая – изповерхностноговодоисточника
- 86. В зависимости отспособовводообработкиОчищеннаяили доочищеннаяиз водопроводнойсетиКондиционирован-ная (дополнительнообогащеннаяжизненно-необходимымимакро- имикроэлементами)
- 87. ∙
- 88. ∙
- 89. Воданецентрализованныхисточниковводоснабжения
- 90. ГлиняныйзамокСуглинокПесокВода1-го слояГлинаВодоносныйслой пескаВода2-го слояШахтныйколодец
- 91. Общий вид шахтного колодца
- 92. Трубчатыйколодец ЦементнаязаливкаСтатическийуровеньПодбашмачнаязаливкаСлойглиныПерфорированныетрубыИзвестнякГлинаСтатическийуровень

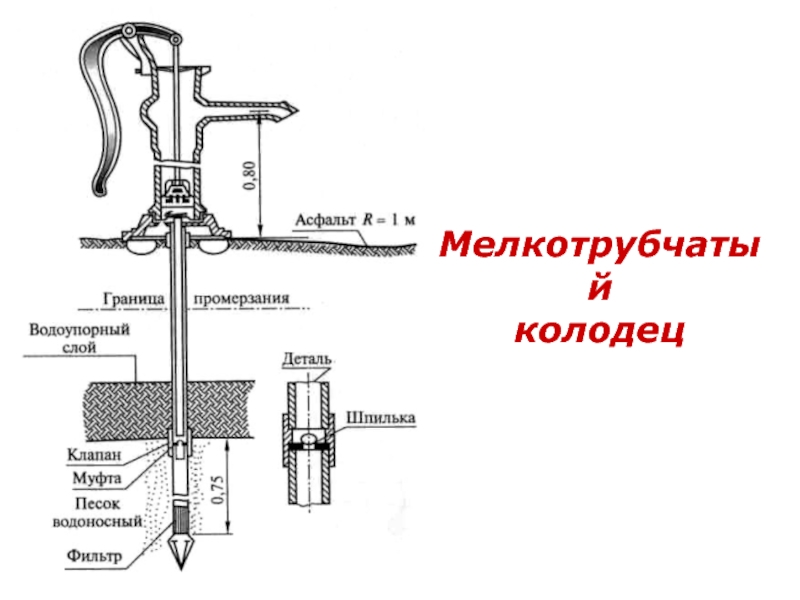

- 93. Мелкотрубчатыйколодец
- 94. Вертикальный разрезПлан1 - река;2 - водозабор из

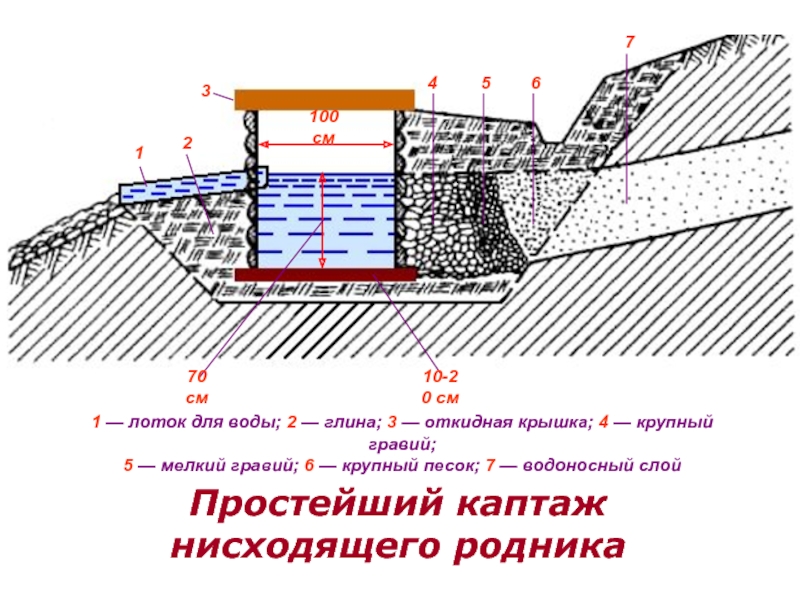

- 95. 100 см70 см10-20 см12456731 — лоток для
- 96. 2.1.4. ПИТЬЕВАЯ ВОДА ИВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТГигиенические требованияк качеству водынецентрализованноговодоснабжения.Санитарная охранаисточников СанПиН 2.1.4.1175-02
- 97. 6 вопросМетодыулучшениякачества питьевойводы;их гигиеническаяхарактеристика
- 98. Методы улучшениякачества питьевойводыОсновныеметодыСпециальныеметоды
- 99. ОсновныеметодыОсветление иобесцвечивание(очистка)Обеззара-живание

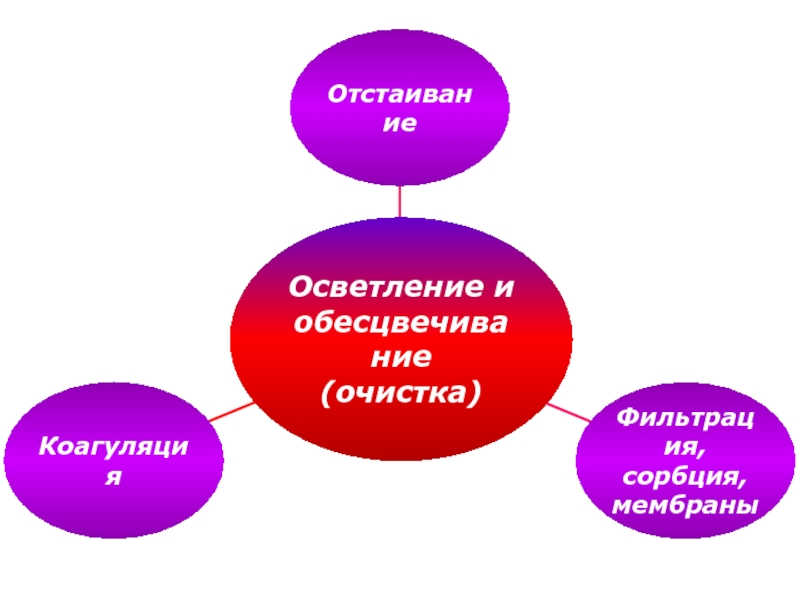

- 100. Осветление иобесцвечивание(очистка)

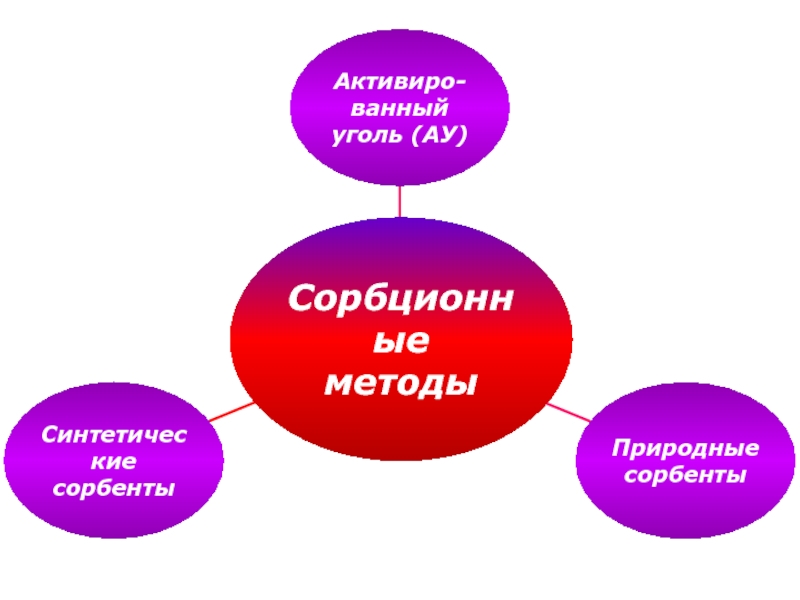

- 101. Сорбционныеметоды
- 102. Характеристика сорбционных методов
- 103. Мембранныеметоды
- 104. Характеристикамембрано-фильтрационныхпроцессов
- 105. Решетка с ручным отделениемкрупных отходов
- 106. UVГоризонтальный отстойник

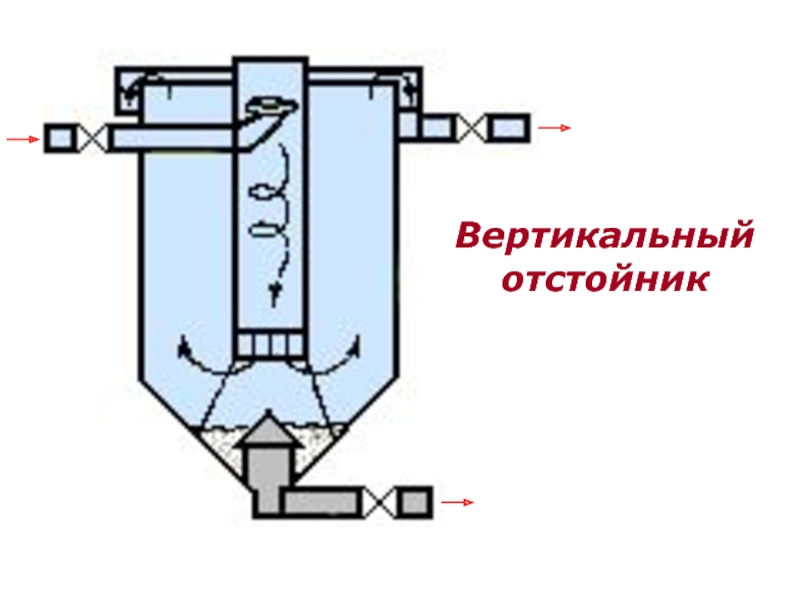

- 107. Вертикальныйотстойник
- 108. 123451 — подача необработанной воды; 2 —

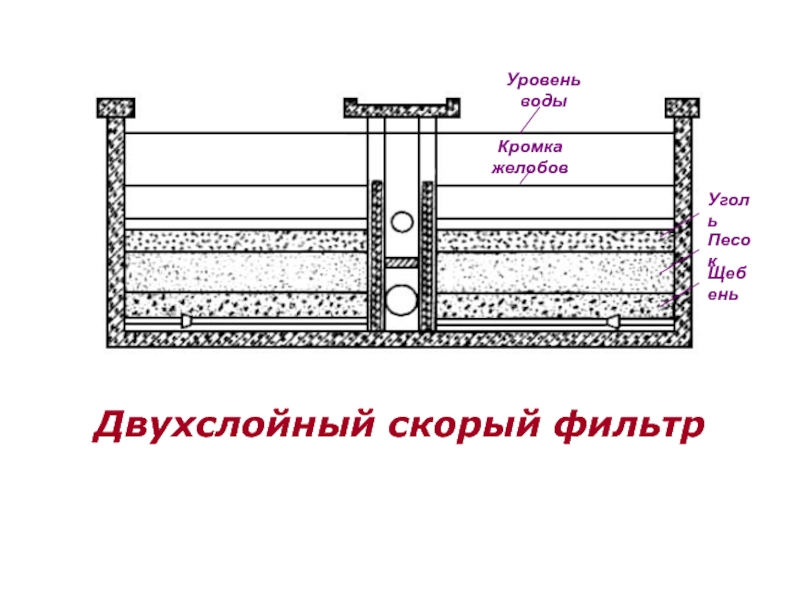

- 109. Уровень водыКромка желобовУгольПесокЩебеньДвухслойный скорый фильтр
- 110. Двухпоточный скорый фильтрЖелобаПесок 0,4-0,6 мм Песок 0,4-0,6 мм ДренажОсветленная вода
- 111. Контактный осветлительЖелобаПодачаводыОсветленнаяводаПесокВ стокГравий

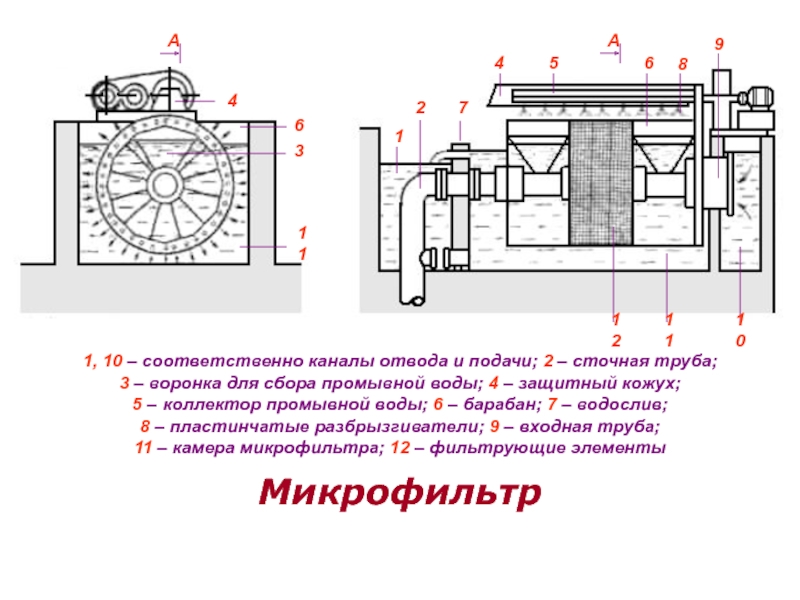

- 112. А4631112745А6891011121, 10 – соответственно каналы отвода и
- 113. 12734610-20 мм20-40 ммШлак50-70 мм5891 – дозирующий бак;
- 114. Методыобеззараживанияводы
- 115. Характеристика хлорирования воды
- 116. Приоритетныедля питьевой водыгалогено-содержащиесоединения

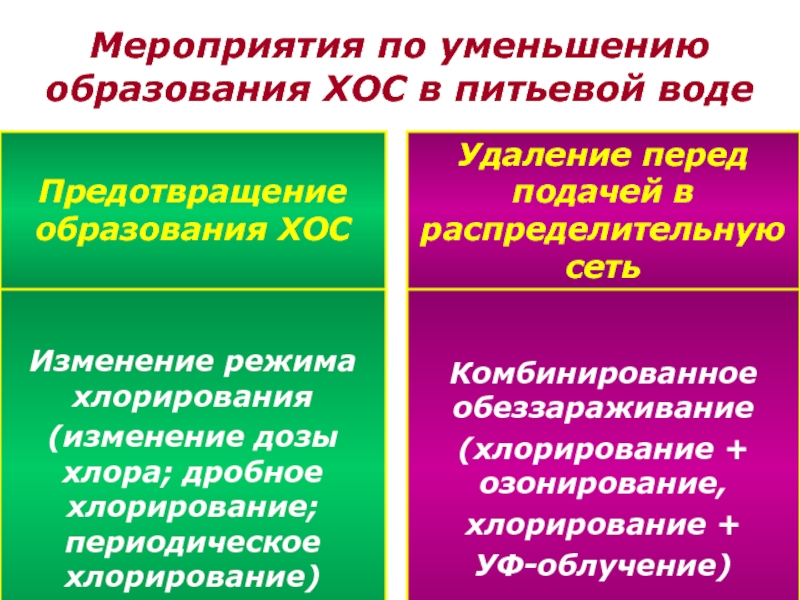

- 117. Мероприятия по уменьшениюобразования ХОС в питьевой воде
- 118. Обеспечиваетполноеобеззараживание иулучшаеторганолептическиесвойства водыБолее глубокоокисляютсяостаточныезагрязнения,повышается эффектпоследующейсорбционнойочисткиВарианты озонированияОдноступенчатоеИспользование озонана
- 119. Характеристика озонирования воды
- 120. Преимущества ультрафиолетовогообеззараживания (УФО) воды123456
- 121. Недостатки ультрафиолетовогообеззараживания (УФО) воды1234
- 122. Фотоокислительныекомбинированныетехнологии1234
- 123. 123Преимущества фотоокислительныхкомбинированных технологий
- 124. 4567
- 125. Специальныеметоды
- 126. Соединения фтора, используемые дляфторирования воды123Соединения обладают высоким
- 127. 7 вопросОсновныенаправлениясанитарнойохраныводоемов
- 128. Мероприятияпо санитарнойохраневодоемов
- 129. ∙
- 130. 12345
- 131. 6734

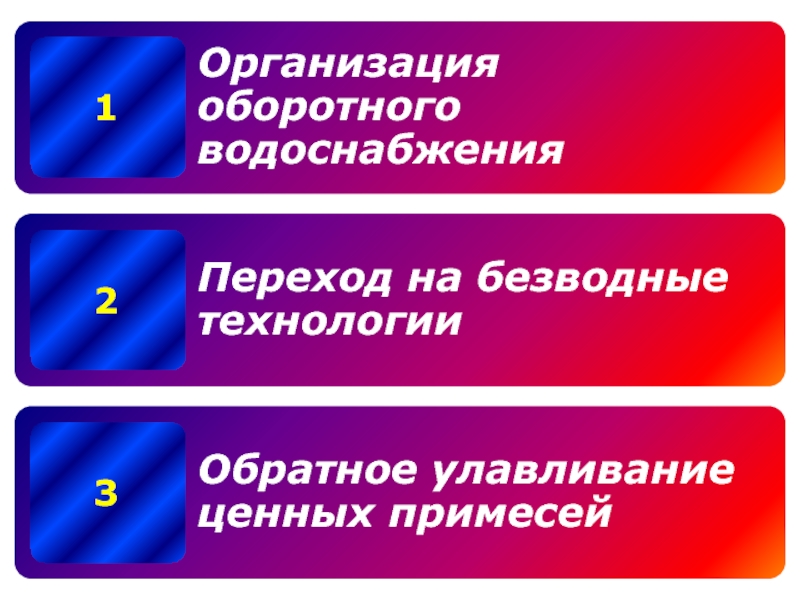

- 132. Технические и технологическиемероприятия, направленные насокращение количества сточных вод иуменьшение их опасности
- 133. 123

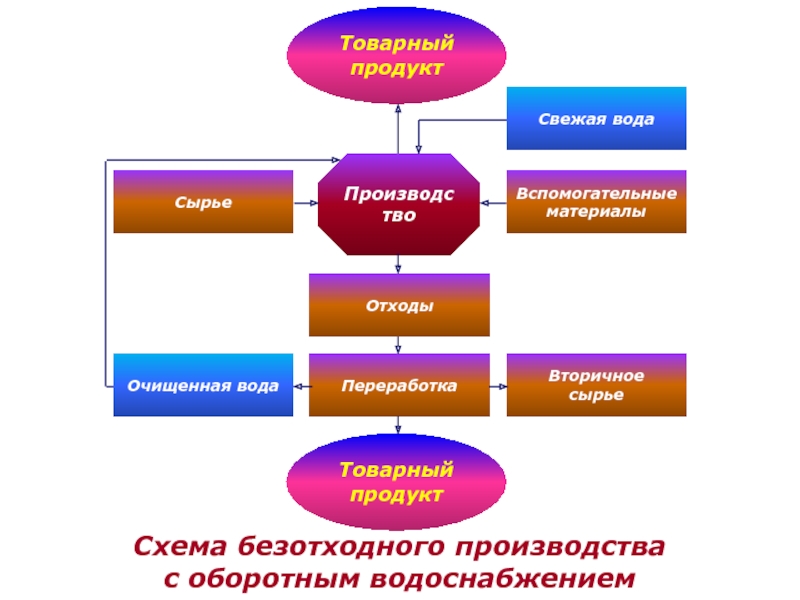

- 134. ТоварныйпродуктСвежая водаСырьеПроизводствоВспомогательныематериалыОтходыОчищенная водаПереработкаВторичноесырьеТоварныйпродуктСхема безотходного производствас оборотным водоснабжением
- 135. Санитарно-техническиемероприятия,направленные на очистку и обеззараживание сточных вод
- 136. Механическая очисткаБиологическая очисткаОбеззараживание123
- 137. Санитарно-эпидемиологическиемероприятия
- 138. Разработка ПДККонтроль за загрязнением водоемовРегламентация спуска сточных вод123
- 139. Контроль за спуском сточных вод в водоемыРегламентация зон санитарной охраны водоисточниковПредупредительный санитарный надзор в строительстве456
- 140. 2.1.4. ПИТЬЕВАЯ ВОДА ИВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТЗоны санитарнойохраны источниковводоснабжения иводопроводовпитьевого назначения СанПиН 2.1.4.1110-02
- 141. Зонысанитарной охраны(ЗСО)водоисточников
- 142. Пояс строгого режимаВключает территорию расположения водозабора, площадок
- 143. Пояса ограниченийВключают территорию, предназначенную для предупреждения загрязнения воды источников водоснабженияЗащитные полосыОбеспечивают санитарную охрану водоводов∙2, 3пояса
- 144. ЗСО для поверхностных водотоков(рек, каналов)

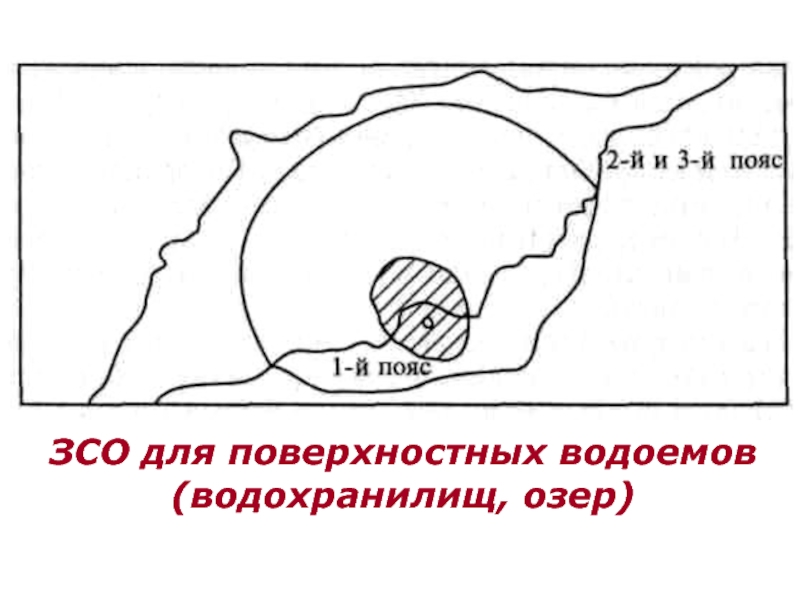

- 145. ЗСО для поверхностных водоемов(водохранилищ, озер)

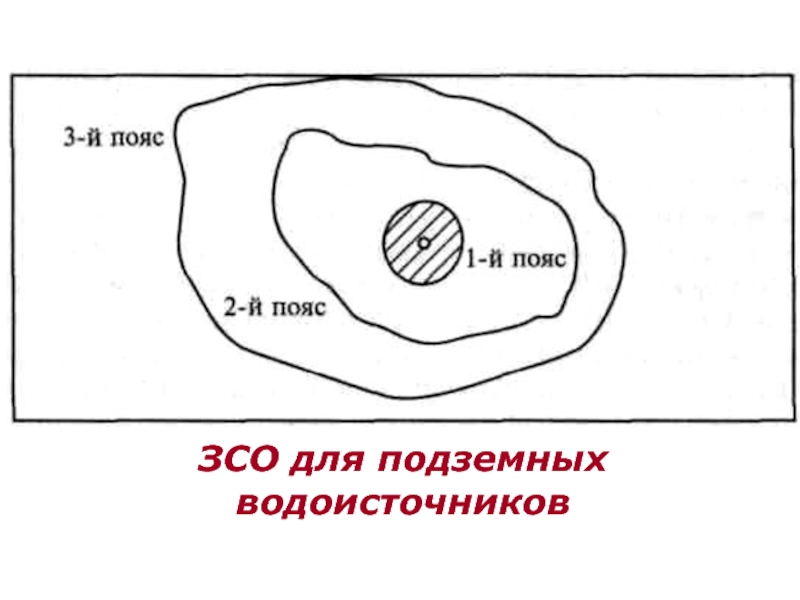

- 146. ЗСО для подземныхводоисточников
- 147. R121 – статический уровень воды в скважине;2
- 148. Слайд 148
- 149. Скачать презентанцию
Основные вопросы
Слайды и текст этой презентации

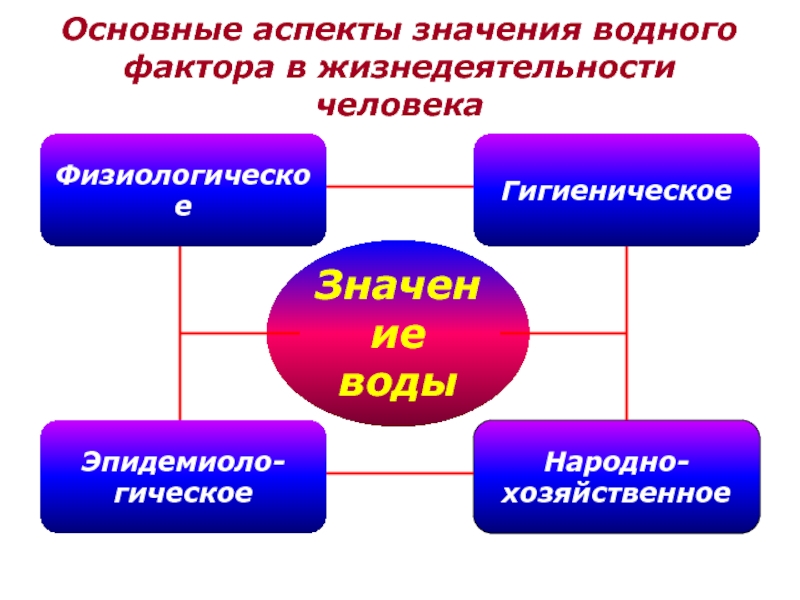

Слайд 7Основные аспекты значения водного
фактора в жизнедеятельности человека
Значение
воды
Физиологическое
Гигиеническое
Эпидемиоло-
гическое
Народно-
хозяйственное
Слайд 16Водный фактор – обязательный элемент процессов анаболизма и катаболизма
Без участия
воды невозможны и процессы катаболизма; вода выводится через почки –
1,5 л в сутки, через легкие – 0,4 л, кишечник - 0,2 л, кожу – 0,5 л (указанные величины могут изменяться в значительной степени в зависимости от конкретных условий8
Слайд 18Народнохозяйственное значение воды
Вода, потребляемая в различных отраслях народного хозяйства в
огромных количествах, обусловливает образование сточных вод, которые попадают в водоемы
и в значительной степени ограничивают их использование в целях снабжения населения питьевой водой, рекреационных целях, ухудшают санитарные условия жизни населения, определяют эпидемиологическую опасность водного фактора∙
Слайд 19Теплоэлектростанция (ТЭС) мощностью 300000 кВт в год потребляет 300 млн
м3 воды
Блок ТЭС мощностью 1 млн. кВт потребляет 1 км3
воды в год, треть которой теряется безвозвратноАЭС мощностью 1 млн. кВт потребляет не менее 1,6 км3 воды в год
Технология добычи 1 т каменного угля требует 2 м3 воды
Добыча 1 т нефти - 16-18 м3 воды
Производство 1 т стали – около 20 м3 воды
1
2
3
4
5
6
Слайд 20Производство 1 т вискозного шелка – 300-400 м3 воды
Производство 1
т капрона – 5000 м3 воды
Производство 1 т бумаги –
200 м3 водыПроизводство 1 т химического волокна – 4000 м3 воды
Производство 1 кг риса – 2000-5000 л воды
7
8
9
10
11
Слайд 34Отравление… чистой водой
Два литра жидкости в час – смертельно
(АиФ)
Откуда взялось
утверждение, что в сутки нужно выпивать не менее 2
литров воды,
не знают ни врачи, ни диетологи. Зато им доподлинноизвестно, к каким последствиям может привести избыток жидкости
в организме
Загадочная эпидемия
28-летняя жительница Калифорнии Дженнифер Стрэндж, счастливая
мать троих детей, победила в конкурсе по скоростному потреблению
воды, проводимом местной радиостанцией. С главным призом –
игровой приставкой - она отправилась домой. Увы, опробовать
«игрушку» победительница не успела - через час Дженнифер
почувствовала сильнейшую головную боль и мучительные спазмы
в животе. На следующий день она была найдена в своём доме мёртвой.
Так же скоропостижно скончались двое морских пехотинцев
американской армии. Новобранцы после изнурительной тренировки
выпили по нескольку литров жидкости. В обоих случаях причиной
смерти стала водная интоксикация, или питьевая болезнь. Так врачи
называют отравление чистой водой
Слайд 35Губит людей вода
Как возникает это заболевание?
- Питьевая болезнь возникает исключительно
при избыточном
потреблении жидкости, - рассказывает профессор кафедры
госпитальной терапии РГМУ Александр
Карабиненко. - В этом случаевода не успевает пройти через почки - орган, отвечающий за регуляцию
водно-солевого баланса, и начинает поступать в другие органы,
которые из-за резкого притока жидкости набухают. Тяжелее всего
приходится головному мозгу - он заключён в костную коробку, а потому
набухание его клеток влечёт за собой судороги, кому, остановку
дыхания и в конечном результате – смерть
Конечно, питьевая болезнь встречается редко и далеко не всегда
заканчивается смертью - здоровый организм способен пропустить
через почки 800-1000 мл воды в час. Однако замечено, что симптомы
питьевой болезни часто наблюдаются у спортсменов, завсегдатаев
дискотек и ночных клубов, а также женщин, сидящих на диетах,
которые «заливают» водой чувство голода. В группе риска также
наркоманы. Наркотики увеличивают жажду, и человек незаметно для
себя может выпить «критическую дозу» - больше двух литров
жидкости за час
Слайд 36Черпак - норма
Сколько же жидкости можно выпить
без риска для жизни?
Проводились исследования, в ходе которых выяснилось, что на
каждую тысячу потребляемых
килокалорий нужно выпивать окололитра воды, - рассказывает кандидат медицинских наук, врач-диетолог
Ирина Гущина. Как правило, ежедневный рацион современного
человека «тянет» на 2000 ккал. Но почти литр воды человек получает
с пищей – супом, фруктами и овощами, которые зачастую на 90%
состоят из воды. Даже в хлебе содержится 40% жидкости.
Дополнительно заливать в себя 2 литра - значит создавать
экстремальные условия для работы организма.
Избыток влаги создаёт излишнюю нагрузку на сердце, ускоряет
процесс распада белка в тканях, усиливает потоотделение. Обильное
питьё также разбавляет желудочный сок – он перестаёт быть
барьером для желудочно-кишечных инфекций.
Пить больше 1,5 литра в день нужно только в жаркую погоду или при
Значительных физических нагрузках, - рассказывает доктор
биологических наук, заведующая лабораторией липидного обмена
Елена Терёшина. - А людям, страдающим повышенным артериальным
давлением, заболеваниями сердца, почек, количество потребляемой
жидкости вообще следует ограничить.
Слайд 383 вопрос
Общая характеристика
загрязнения водоемов;
виды загрязнения;
процессы самоочищения
водоемов
Слайд 39Источники загрязнения
водных объектов
Населенные
места
Промышленные
предприятия
Поверхностный
сток
с территорий
Городские
сточные
воды
Промышленные
сточные
воды
Поверхностный
сток с
промплощадки
Сельское
хозяйство
Животно-
водство
Полеводство
Подземные хранилища
и резервуары
Водный
транспорт
Хозяйственно-
бытовые и
фановые воды
Подсланевые
воды
Утечка
грузов
Основные источники
загрязнения водных объектов
Слайд 40Промышленные
предприятия, ТЭК
и другие
Сельскохозяйственные
земли,
лесные массивы
Выбросы
Стоки
Смывы
Моря и
океаны
Атмосфера
Реки и
эстуарии
Планктон,
бентосные
организмы
Рыба и
морские
животные
Ч е л о
в е к
Почва,
подземные воды
Пути
загрязнения
вод
Мирового
океана
Слайд 464 вопрос
Классификация
источников
водоснабжения, их
сравнительная
гигиеническая оценка и
выбор; категории
водопользования
Слайд 50Подземные воды
Грунтовые без
верхнего
водоупорного
слоя
Почвенные
(верховодка)
Грунтовые
межпластовые
ненапорные
Грунтовые
межпластовые
напорные
(артезианские)
Слайд 51Подземные источники водоснабжения
1 – водоупорные слои грунта; 2 – верховодка;
3 – грунтовые воды;
4 – межпластовые подземные воды; 5
– межпластовые напорные подземные (артезианские) воды; 6 – колодец, питающийся верховодкой;
7 – скважина, питающаяся грунтовыми водами; 8 - скважина, питающаяся
межпластовыми подземными водами; 9 - скважина, питающаяся
межпластовыми напорными подземными (артезианскими) водами
Слайд 55Минерализованные и
термальные воды
Моря и
океаны
Подземные
соленые
воды
Подземные
солоноватые
воды
Подземные
термальные
воды
Слайд 57Источники
централизованного
хозяйственно-питьевого
водоснабжения.
Гигиенические,
технические требования
и правила выбора
ГОСТ 2761-84
Слайд 705 вопрос
Основные
гигиенические требования
к качеству питьевой воды;
основы его нормирования
в условиях
централизованного и
нецентрализованного
водоснабжения
Слайд 71Высокие
органолептические
свойства
Физиологически
оптимальный
минеральный состав
Отсутствие токсических
и радиоактивных
веществ в опасных
концентрациях
Безопасность в
эпидемиологическом
отношении
Общие
требования
к питьевой
воде
Слайд 732.1.4. ПИТЬЕВАЯ ВОДА И
ВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТ
Питьевая вода. Гигиенические
требования к качеству
воды
централизованных систем
питьевого водоснабжения.
Контроль качества
СанПиН 2.1.4.1074-01
Слайд 777
6
5
4
3
2
1
1 — водоисточник — артезианская скважина;
2 — насосная станция первого
подъема воды;
3 — резервуар запасной воды; 4 — насосная станция
второго подъема воды;5 — трубопровод; 6 — водопроводный резервуар, из которого вода поступает
в водопроводную сеть населенного пункта (7)
Схема хозяйственно-питьевого
водопровода при заборе воды из
подземного водоносного горизонта
Слайд 781
2
3
4
5
6
7
8
9
10
1 — водозабор; 2 — насосная станция первого подъема воды;
3 — отстойники;
4 — фильтры; 5 — хлораторные; 6 —
резервуар чистой воды;7 — насосная станция второго подъема воды; 8 — водопровод;
9 — водонапорная башня; 10 — водопроводная сеть населенного пункта
Схема хозяйственно-питьевого
водопровода при заборе воды из
поверхностного водоисточника
Слайд 79
1
2
3
5
5
Тупиковая схема
2
3
5
Кольцевая схема
5
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
1 - насосная станция; 2 - водовод; 3
— водонапорная башня;
4 - жилые кварталы; 5 — распределительная сеть
Схемы водопроводной сети в поселении
Слайд 802.1.4. ПИТЬЕВАЯ ВОДА И
ВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТ
Гигиенические требования
к обеспечению безопасности
систем горячего
водоснабжения
СанПиН 2.1.4.1116-02
(изменение к
СанПиН 2.1.4.1074-01)
Слайд 81Принимаемые расстояния в поперечном разрезе от тепловых сетей до источника
возможного загрязнения
Слайд 83 Единые
санитарно-эпидемиологические
и гигиенические требования
к товарам, подлежащим
санитарно-эпидемиологическому
надзору (контролю)
Глава II. Раздел 9. Требования
к
питьевой воде, расфасованной
в емкости
Утверждены решением
Комиссии таможенного союза
от 28 мая 2010 года
№ 299
Слайд 85В зависимости
от водоисточника
Артезианская,
родниковая
(ключевая),
грунтовая
(инфильтрационная)
– из подземного
водоисточника
Речная, озерная,
ледниковая – из
поверхностного
водоисточника
Слайд 86В зависимости от
способов
водообработки
Очищенная
или доочищенная
из водопроводной
сети
Кондиционирован-
ная
(дополнительно
обогащенная
жизненно-
необходимыми
макро- и
микроэлементами)
Слайд 91Общий вид шахтного
колодца из
железобетонных
колец
1 — донный трехслойный
фильтр;
2 —
железобетонныекольца из пористого
бетона;
3 — железобетонные
кольца;
4 — крышка колодца;
5 — вентиляционная труба;
6 — лазовые скобы;
7 — каменная отмостка;
8 — глиняный замок
Слайд 92Трубчатый
колодец
Цементная
заливка
Статический
уровень
Подбашмачная
заливка
Слой
глины
Перфорированные
трубы
Известняк
Глина
Статический
уровень
Слайд 94Вертикальный разрез
План
1 - река;
2 - водозабор из поверхностных вод;
3 -
насосная станция 1 подъема;
4 - сооружения для предварительного улучшения
качества речной
воды;5 - инфильтрационные бассейны;
6 - скважины водозабора;
7 - регулирующий резервуар;
8 - насосная станция 2-го подъема;
9 - очистные сооружения с хлорированием;
10 - водоносный горизонт
5
6
1
10
5
5
5
5
6
9
7
8
4
3
2
6
6
6
Система искусственного восполнения подземных вод открытого типа из поверхностных вод с
инфильтрационными бассейнами и береговой инфильтрацией
Слайд 95100 см
70 см
10-20 см
1
2
4
5
6
7
3
1 — лоток для воды; 2 —
глина; 3 — откидная крышка; 4 — крупный гравий;
5 —
мелкий гравий; 6 — крупный песок; 7 — водоносный слой Простейший каптаж
нисходящего родника
Слайд 962.1.4. ПИТЬЕВАЯ ВОДА И
ВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТ
Гигиенические требования
к качеству воды
нецентрализованного
водоснабжения.
Санитарная охрана
источников
СанПиН 2.1.4.1175-02
Слайд 1081
2
3
4
5
1 — подача необработанной воды; 2 — песок; 3 —
поддерживающий слой;
4 — дренаж; 5 — выпуск профильтрованной воды
Принципиальная
схема устройствафильтра для очистки воды
Слайд 112А
4
6
3
11
1
2
7
4
5
А
6
8
9
10
11
12
1, 10 – соответственно каналы отвода и подачи; 2 –
сточная труба;
3 – воронка для сбора промывной воды; 4 –
защитный кожух;5 – коллектор промывной воды; 6 – барабан; 7 – водослив;
8 – пластинчатые разбрызгиватели; 9 – входная труба;
11 – камера микрофильтра; 12 – фильтрующие элементы
Микрофильтр
Слайд 1131
2
7
3
4
6
10-20 мм
20-40 мм
Шлак
50-70 мм
5
8
9
1 – дозирующий бак; 2 – сифон;
3 – спринклеры; 4 – магистральная труба;
5 – распределительные трубы;
6 – дренаж из плиток;7 – каналы для входа воздуха в дренаж; 8 – загрузка фильтра (щебень);
9 – канал для отвода очищенной воды
Биологический фильтр
Слайд 118Обеспечивает
полное
обеззараживание и
улучшает
органолептические
свойства воды
Более глубоко
окисляются
остаточные
загрязнения,
повышается эффект
последующей
сорбционной
очистки
Варианты озонирования
Одноступенчатое
Использование озона
на стадии
предварительной
обработки воды или
после
ее коагуляции
перед фильтрацией
Двухступенчатое
● предварительное;
● после коагуляции
Трехступенчатое
1 – предварительное;
2 –
после коагуляции;3 – перед
распределительной
сетью
Цель –
окисление
легкоокисляемых
веществ, улучшение
процесса коагуляции
и фильтрации,
частичное
обеззараживание
Слайд 126Соединения фтора, используемые для
фторирования воды
1
2
3
Соединения обладают высоким антикариозным эффектом, не
содержат вредных примесей, легко растворяются в воде, не оказывают отрицательного
влияния на процессы очистки и дезинфекции воды и не опасны для обслуживающего персонала
Слайд 132Технические и технологические
мероприятия, направленные на
сокращение количества сточных вод и
уменьшение их
опасности
Слайд 134Товарный
продукт
Свежая вода
Сырье
Производство
Вспомогательные
материалы
Отходы
Очищенная вода
Переработка
Вторичное
сырье
Товарный
продукт
Схема безотходного производства
с оборотным водоснабжением
Слайд 139Контроль за спуском сточных вод в водоемы
Регламентация зон санитарной охраны
водоисточников
Предупредительный санитарный надзор в строительстве
4
5
6
Слайд 1402.1.4. ПИТЬЕВАЯ ВОДА И
ВОДОСНАБЖЕНИЕ НАСЕЛЕННЫХ МЕСТ
Зоны санитарной
охраны источников
водоснабжения и
водопроводов
питьевого назначения
СанПиН 2.1.4.1110-02
Слайд 142Пояс строгого режима
Включает территорию расположения водозабора, площадок всех водопроводных сооружений
и водопроводного канала. Его назначение – защита места водозабора и
водозаборных сооружений от случайного или умышленного загрязнения и повреждения1 пояс
Слайд 143Пояса ограничений
Включают территорию, предназначенную для предупреждения загрязнения воды источников водоснабжения
Защитные
полосы
Обеспечивают санитарную охрану водоводов
∙
2, 3
пояса
Слайд 147R
1
2
1 – статический уровень воды в скважине;
2 – динамический уровень
воды;
R – радиус I пояса зоны санитарной охраны
Воронка депрессии и
границы I пояса зонысанитарной охраны артезианской скважины
