Военная кафедра ИВО СПбГУТ САНКТ-ПЕТЕРБУРГ 2012 Г

диапазона малой и средней мощности

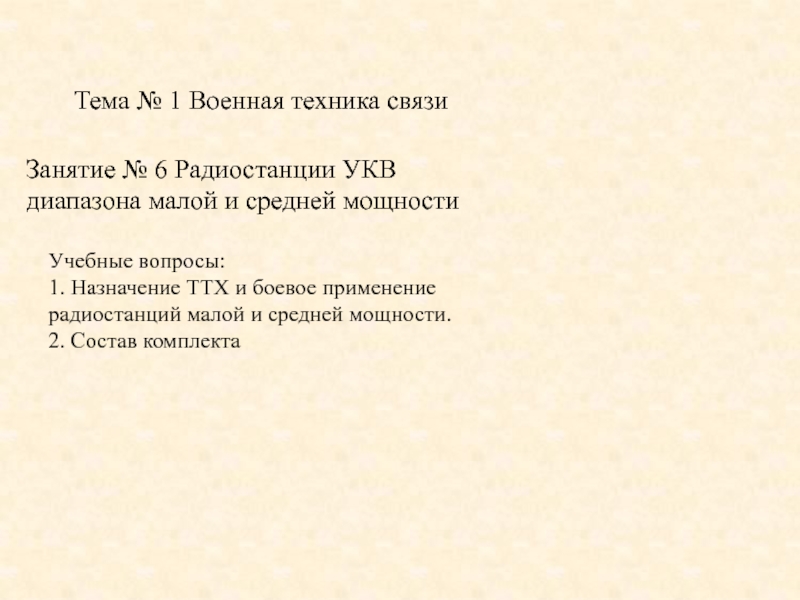

Учебные вопросы:
1. Назначение ТТХ и боевое

применение радиостанций малой и средней мощности.
2. Состав комплекта

оперативно – тактического звена управления

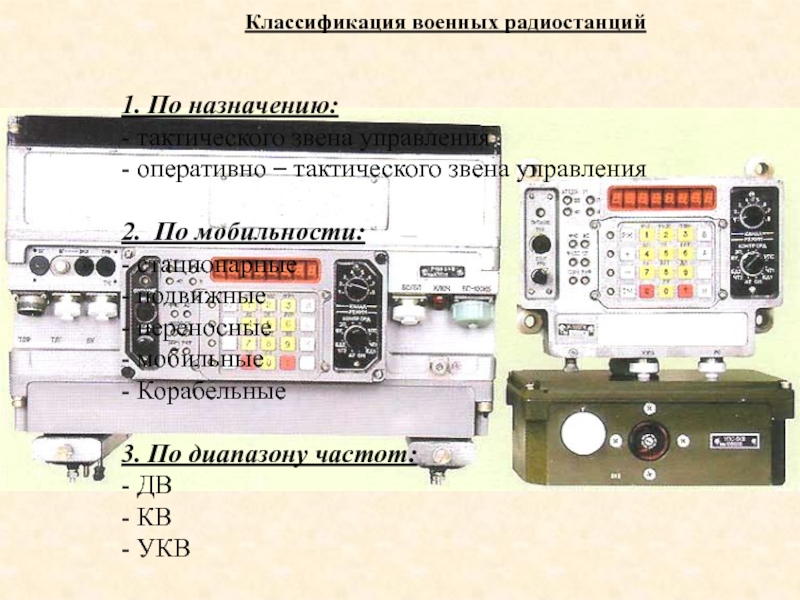

2. По мобильности:
- стационарные
-

подвижные
- переносные
- мобильные
- Корабельные

3. По диапазону частот:
- ДВ
- КВ
- УКВ

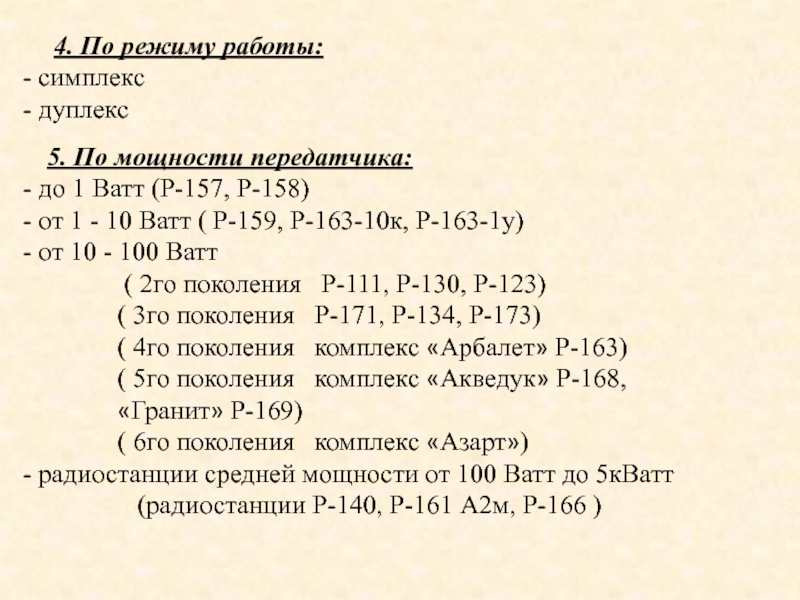

передатчика:
- до 1 Ватт (Р-157, Р-158)
- от 1 - 10

Ватт ( Р-159, Р-163-10к, Р-163-1у)
- от 10 - 100 Ватт
( 2го поколения Р-111, Р-130, Р-123)

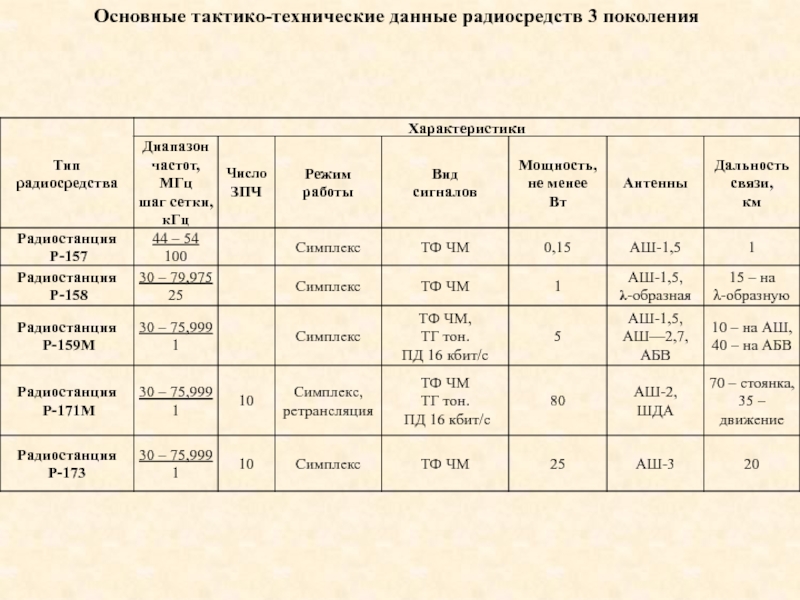

( 3го поколения Р-171, Р-134, Р-173)

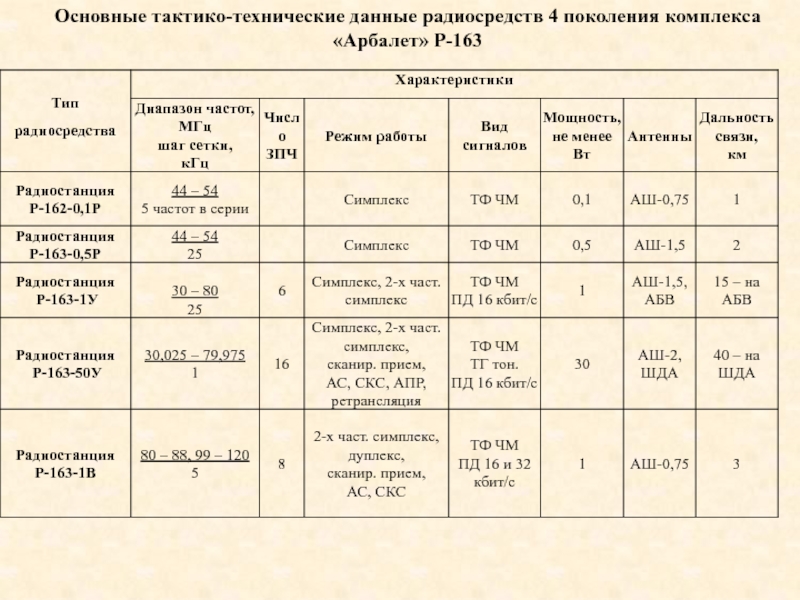

( 4го поколения комплекс «Арбалет» Р-163)

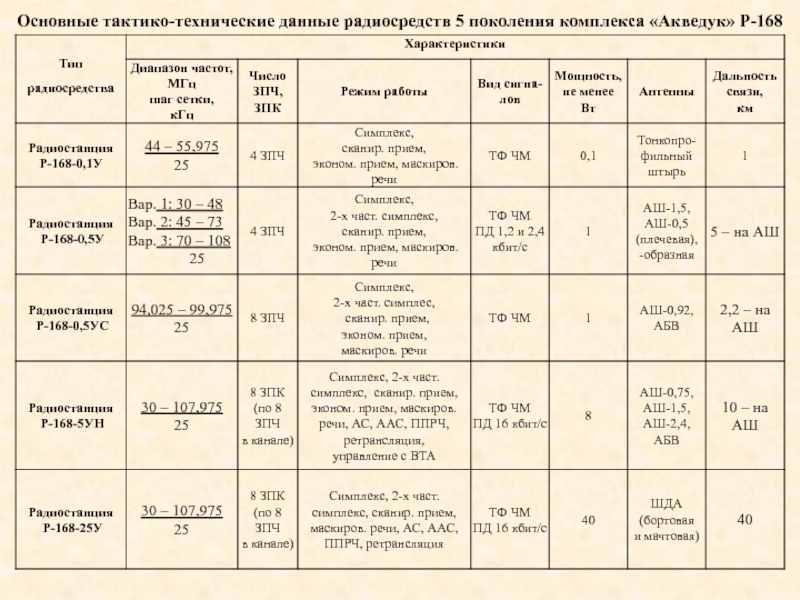

( 5го поколения комплекс «Акведук» Р-168,
«Гранит» Р-169)
( 6го поколения комплекс «Азарт»)
- радиостанции средней мощности от 100 Ватт до 5кВатт
(радиостанции Р-140, Р-161 А2м, Р-166 )

симплексная УКВ ЧМ радиостанция. Применялась для обеспечения связи в ТЗУ

в звене взвод-отделение-солдат. Год принятия на вооружение - 1979.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот 44 - 53,9 MГц
Отображение/установка частоты переключателями по разрядам (дискретность - 100 кГц)
Передатчик
Выходная мощность 1 Вт
Приёмник
Чувствительность (с/ш 20 дБ) 1 мкВ
Нагрузка НЧ тракта телефоны
Питание 10,8 - 14 В; аккумулятор 10ЦНК-0.45 (12 В)
Рабочий диапазон температуры +40 - -50°С
Дальность связи 1км

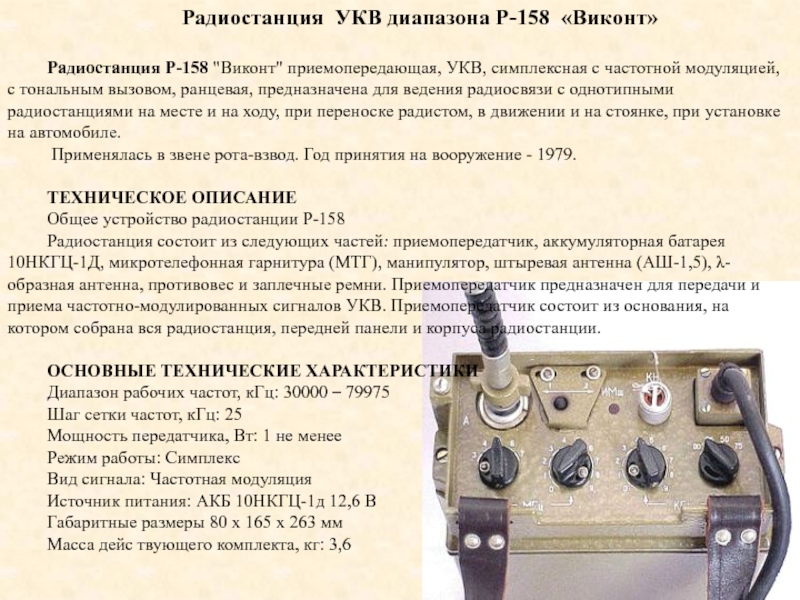

с частотной модуляцией, с тональным вызовом, ранцевая, предназначена для ведения

радиосвязи с однотипными радиостанциями на месте и на ходу, при переноске радистом, в движении и на стоянке, при установке на автомобиле.
Применялась в звене рота-взвод. Год принятия на вооружение - 1979.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Общее устройство радиостанции Р-158
Радиостанция состоит из следующих частей: приемопередатчик, аккумуляторная батарея 10НКГЦ-1Д, микротелефонная гарнитура (МТГ), манипулятор, штыревая антенна (АШ-1,5), λ-образная антенна, противовес и заплечные ремни. Приемопередатчик предназначен для передачи и приема частотно-модулированных сигналов УКВ. Приемопередатчик состоит из основания, на котором собрана вся радиостанция, передней панели и корпуса радиостанции.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот, кГц: 30000 – 79975
Шаг сетки частот, кГц: 25
Мощность передатчика, Вт: 1 не менее
Режим работы: Симплекс
Вид сигнала: Частотная модуляция
Источник питания: АКБ 10НКГЦ-1д 12,6 В
Габаритные размеры 80 х 165 х 263 мм
Масса дейс твующего комплекта, кг: 3,6

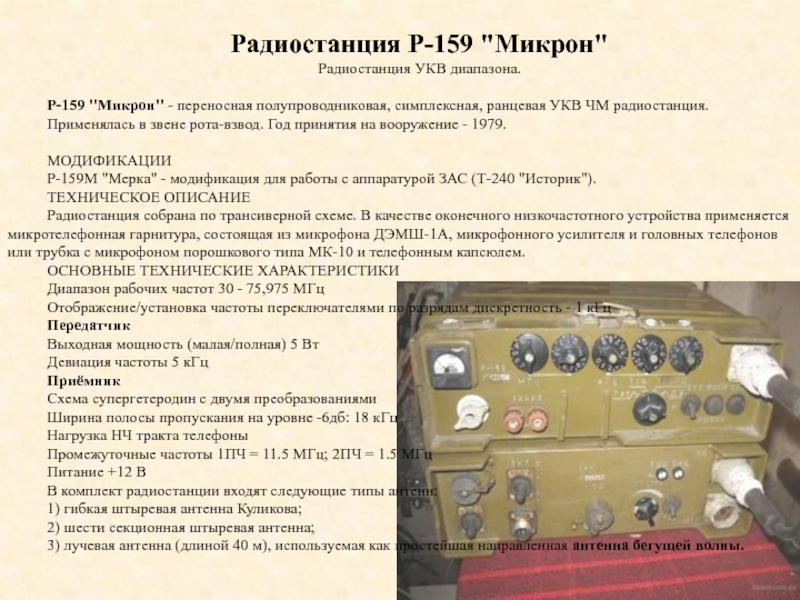

ранцевая УКВ ЧМ радиостанция.
Применялась в звене рота-взвод. Год

принятия на вооружение - 1979.

МОДИФИКАЦИИ
Р-159М "Мерка" - модификация для работы с аппаратурой ЗАС (Т-240 "Историк").
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Радиостанция собрана по трансиверной схеме. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура, состоящая из микрофона ДЭМШ-1А, микрофонного усилителя и головных телефонов или трубка с микрофоном порошкового типа МК-10 и телефонным капсюлем.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих частот 30 - 75,975 МГц
Отображение/установка частоты переключателями по разрядам дискретность - 1 кГц
Передатчик
Выходная мощность (малая/полная) 5 Вт
Девиация частоты 5 кГц
Приёмник
Схема супергетеродин с двумя преобразованиями
Ширина полосы пропускания на уровне -6дб: 18 кГц
Нагрузка НЧ тракта телефоны
Промежуточные частоты 1ПЧ = 11.5 МГц; 2ПЧ = 1.5 МГц
Питание +12 В
В комплект радиостанции входят следующие типы антенн:
1) гибкая штыревая антенна Куликова;
2) шести секционная штыревая антенна;
3) лучевая антенна (длиной 40 м), используемая как простейшая направленная антенна бегущей волны.

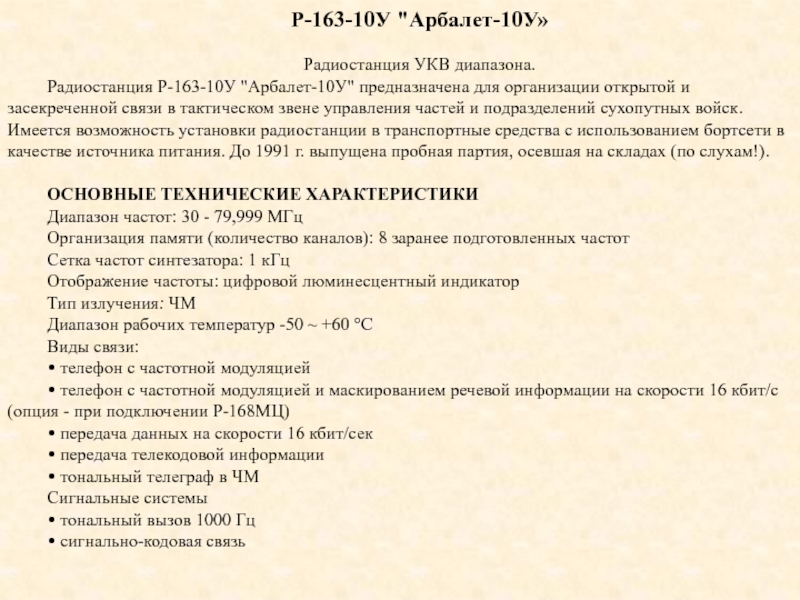

и засекреченной связи в тактическом звене управления частей и подразделений

сухопутных войск. Имеется возможность установки радиостанции в транспортные средства с использованием бортсети в качестве источника питания. До 1991 г. выпущена пробная партия, осевшая на складах (по слухам!).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот: 30 - 79,999 МГц
Организация памяти (количество каналов): 8 заранее подготовленных частот
Сетка частот синтезатора: 1 кГц
Отображение частоты: цифровой люминесцентный индикатор
Тип излучения: ЧМ
Диапазон рабочих температур -50 ~ +60 °С
Виды связи:
• телефон с частотной модуляцией
• телефон с частотной модуляцией и маскированием речевой информации на скорости 16 кбит/с (опция - при подключении Р-168МЦ)
• передача данных на скорости 16 кбит/сек
• передача телекодовой информации
• тональный телеграф в ЧМ
Сигнальные системы
• тональный вызов 1000 Гц
• сигнально-кодовая связь

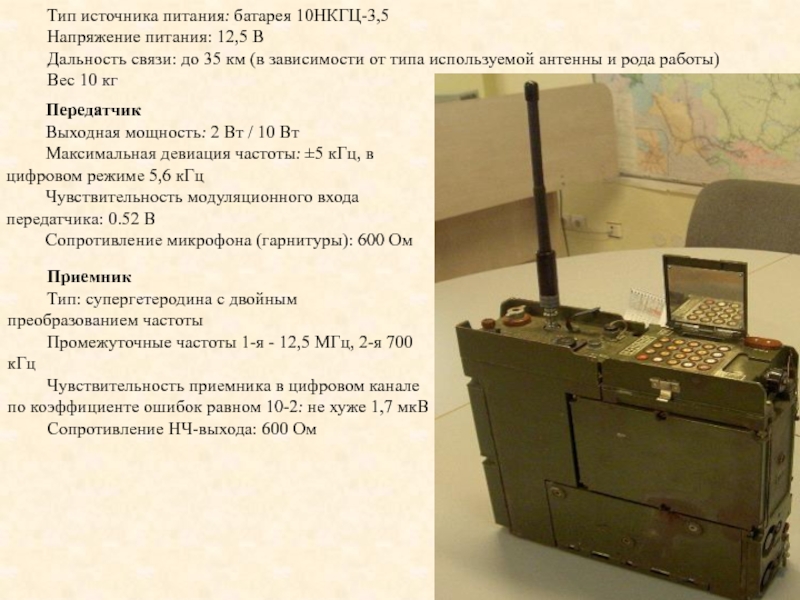

35 км (в зависимости от типа используемой антенны и рода

работы)
Вес 10 кг

Приемник
Тип: супергетеродина с двойным преобразованием частоты
Промежуточные частоты 1-я - 12,5 МГц, 2-я 700 кГц
Чувствительность приемника в цифровом канале по коэффициенте ошибок равном 10-2: не хуже 1,7 мкВ
Сопротивление НЧ-выхода: 600 Ом

Передатчик
Выходная мощность: 2 Вт / 10 Вт
Максимальная девиация частоты: ±5 кГц, в цифровом режиме 5,6 кГц
Чувствительность модуляционного входа передатчика: 0.52 В
Сопротивление микрофона (гарнитуры): 600 Ом

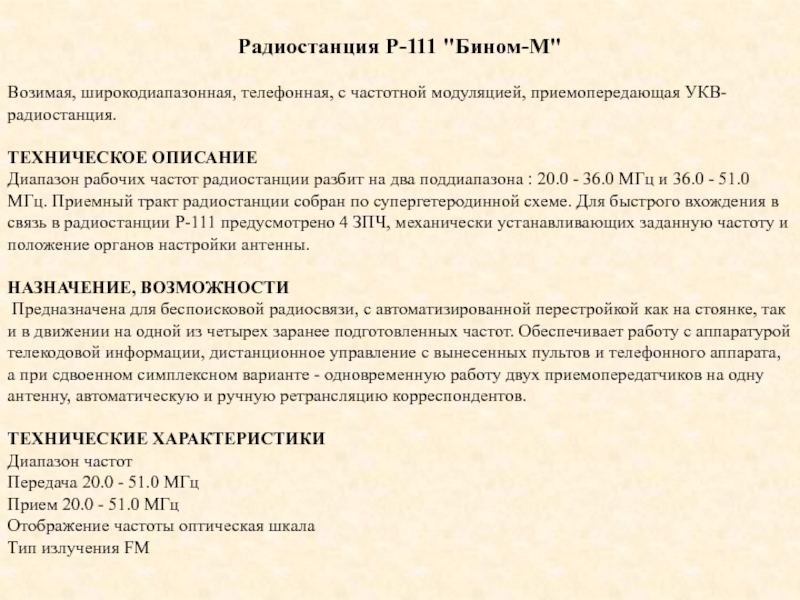

ОПИСАНИЕ
Диапазон рабочих частот радиостанции разбит на два поддиапазона :

20.0 - 36.0 МГц и 36.0 - 51.0 МГц. Приемный тракт радиостанции собран по супергетеродинной схеме. Для быстрого вхождения в связь в радиостанции Р-111 предусмотрено 4 ЗПЧ, механически устанавливающих заданную частоту и положение органов настройки антенны.

НАЗНАЧЕНИЕ, ВОЗМОЖНОСТИ
Предназначена для беспоисковой радиосвязи, с автоматизированной перестройкой как на стоянке, так и в движении на одной из четырех заранее подготовленных частот. Обеспечивает работу с аппаратурой телекодовой информации, дистанционное управление с вынесенных пультов и телефонного аппарата, а при сдвоенном симплексном варианте - одновременную работу двух приемопередатчиков на одну антенну, автоматическую и ручную ретрансляцию корреспондентов.

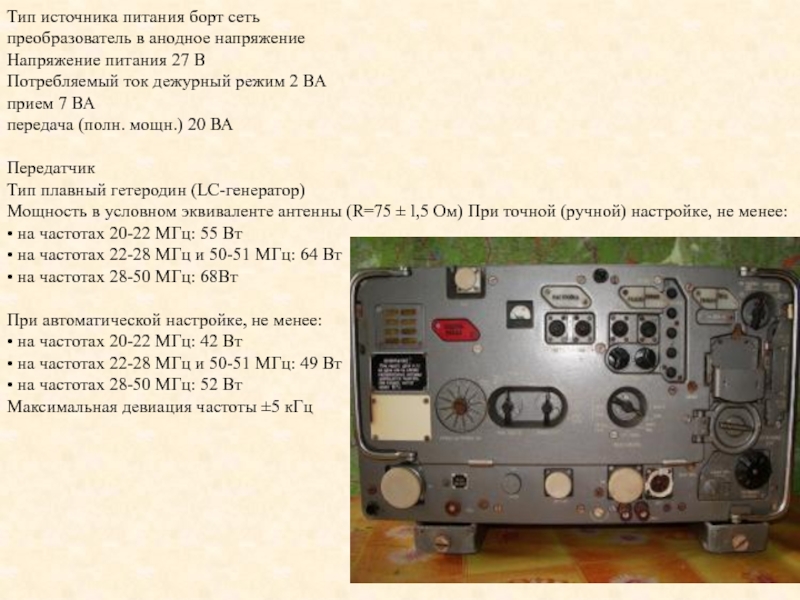

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон частот
Передача 20.0 - 51.0 МГц
Прием 20.0 - 51.0 МГц
Отображение частоты оптическая шкала
Тип излучения FM

питания 27 В
Потребляемый ток дежурный режим 2 ВА
прием

7 ВА
передача (полн. мощн.) 20 ВА

Передатчик
Тип плавный гетеродин (LC-генератор)
Мощность в условном эквиваленте антенны (R=75 ± l,5 Ом) При точной (ручной) настройке, не менее:
• на частотах 20-22 МГц: 55 Вт
• на частотах 22-28 МГц и 50-51 МГц: 64 Вт
• на частотах 28-50 МГц: 68Вт

При автоматической настройке, не менее:
• на частотах 20-22 МГц: 42 Вт
• на частотах 22-28 МГц и 50-51 МГц: 49 Вт
• на частотах 28-50 МГц: 52 Вт
Максимальная девиация частоты ±5 кГц

двусторонней телефонной радиосвязи между подвижными объектами при движении и на

стоянке. Обеспечивает прием и передачу информации в режиме беспоисковой и бесподстроечной связи.

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

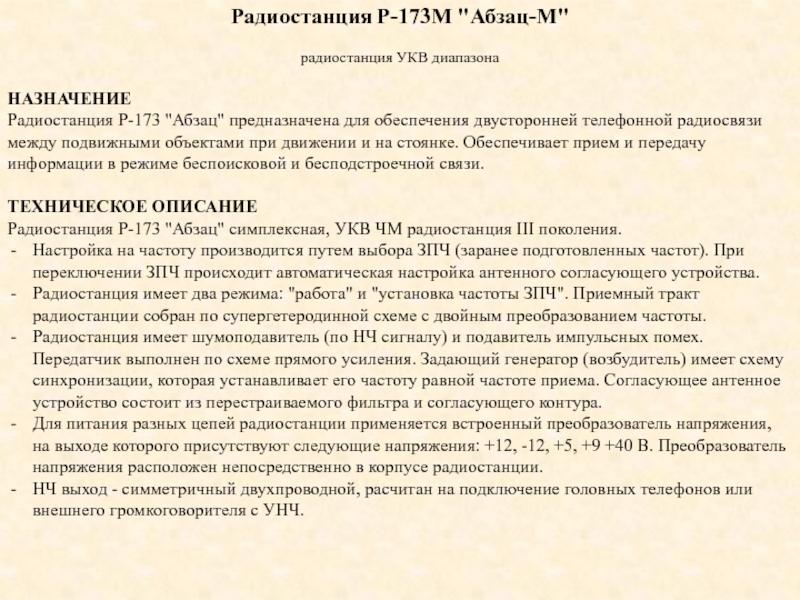

Радиостанция Р-173 "Абзац" симплексная, УКВ ЧМ радиостанция III поколения.
Настройка на частоту производится путем выбора ЗПЧ (заранее подготовленных частот). При переключении ЗПЧ происходит автоматическая настройка антенного согласующего устройства.
Радиостанция имеет два режима: "работа" и "установка частоты ЗПЧ". Приемный тракт радиостанции собран по супергетеродинной схеме с двойным преобразованием частоты.
Радиостанция имеет шумоподавитель (по НЧ сигналу) и подавитель импульсных помех. Передатчик выполнен по схеме прямого усиления. Задающий генератор (возбудитель) имеет схему синхронизации, которая устанавливает его частоту равной частоте приема. Согласующее антенное устройство состоит из перестраиваемого фильтра и согласующего контура.
Для питания разных цепей радиостанции применяется встроенный преобразователь напряжения, на выходе которого присутствуют следующие напряжения: +12, -12, +5, +9 +40 В. Преобразователь напряжения расположен непосредственно в корпусе радиостанции.
НЧ выход - симметричный двухпроводной, расчитан на подключение головных телефонов или внешнего громкоговорителя с УНЧ.

Органы управления: электронно-механические
• Двухчастотный симплекс или дуплекс
• Автоматическая

настройка антенн
• Наличие подавителя импульсных помех
• Дистанционное управление с выносного пульта управления
• Работоспособность радиостанции сохраняется при изменении напряжения бортсети от +22В до +29В, а также при наличии в бортсети импульсов перенапряжения амплитудой до +70В и длительностью 3мс.

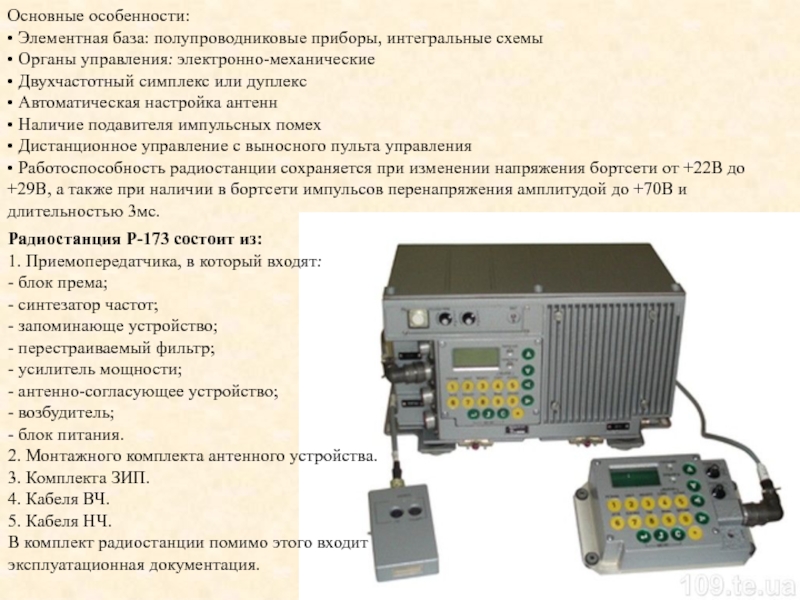

Радиостанция Р-173 состоит из:
1. Приемопередатчика, в который входят:
- блок према;
- синтезатор частот;
- запоминающе устройство;
- перестраиваемый фильтр;
- усилитель мощности;
- антенно-согласующее устройство;
- возбудитель;
- блок питания.
2. Монтажного комплекта антенного устройства.
3. Комплекта ЗИП.
4. Кабеля ВЧ.
5. Кабеля НЧ.
В комплект радиостанции помимо этого входит эксплуатационная документация.

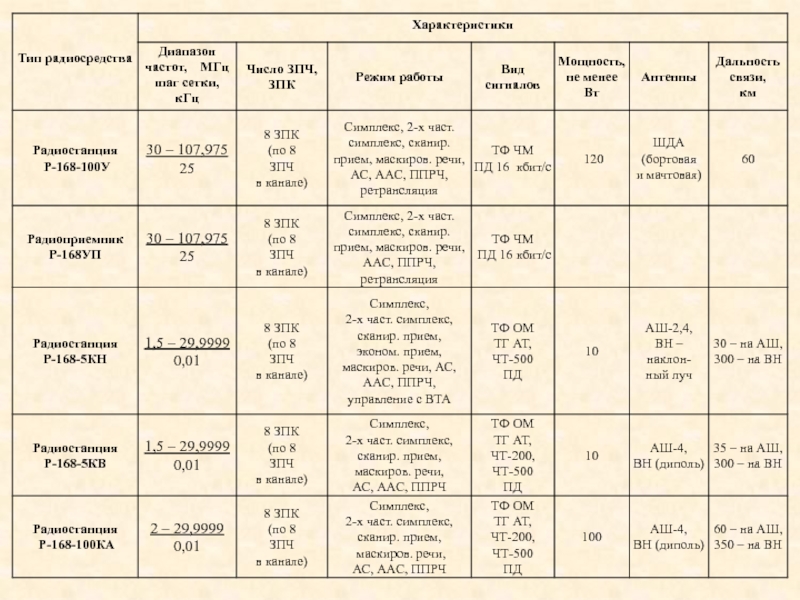

командир роты - командир взвода - командир отделения – солдат

и является средством криптографической защиты информации
Радиостанция  обеспечивает прием и передачу следующих видов информации:
открытой речевой информации;
маскированной речевой  информации со скоростью 16 кбит/с внешней цифровой информации со скоростями 2400 и  16000 бит/с через пульт сопряжения.

Диапазон рабочих частот, МГц   30,025 - 87,975
 Мощность передатчика при номинальном напряжении питания, Вт, не менее  1,0
 Чувствительность приемника, мкВ, не более 0,6
Дальность связи, км, не менее: в режиме ТЛФ ЧМ   2
  в режиме ТМ ЧМ  1,6
 при обмене данными  1,4
 Размеры приемопередатчика, мм  40 х 73 х 145
 Масса рабочего комплекта в экипировке, кг,  не более  2,5

Технические характеристики радиостанции Р-168-0,5УМ

Радиостанция Р-168-0,5У(М)Е

МО РФ при повседневной деятельности и при выполнении специальных задач.


Изделие обеспечивает симплексный режим работы в диапазоне указанных частот с минимальным шагом изменения 12,5 кГц. Изделие рассчитано на работу в режимах передачи и приёма сигналов класса излучения с фазой модуляцией с номинальным частотным разносом между соседними каналами 25 кГц, допустимым – 12,5 кГц.

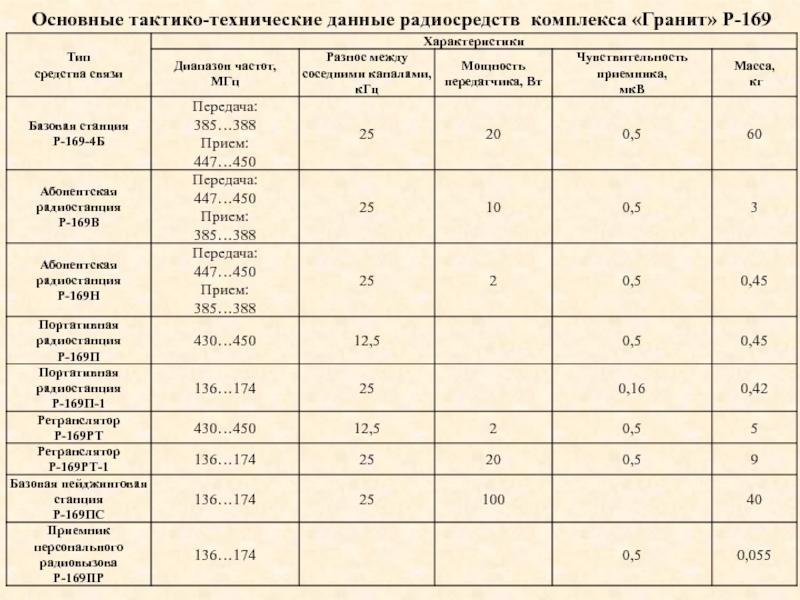

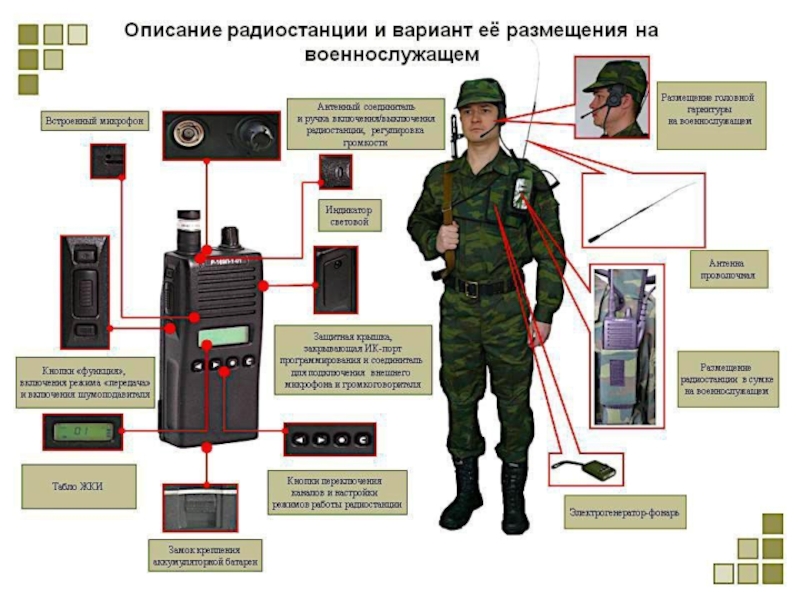

Радиостанция «Гранит» Р-169П1

Изделие обеспечивает дальность связи с однотипными радиостанциями в условиях открытой равнинной местности для диапазона 146-174 МГц не менее 3 км, для диапазона 39 - 48,5 МГц не менее 4 км.

Пользователь имеет возможность ввода данных в радиостанцию по ИК порту с ПК и в ручном режиме (по паролю). Имеется возможность оперативного управления выходной мощностью радиостанции, а так же по подсвечиваемому жидкокристаллическому индикатору информации контролировать работоспособность и аварийные состояния изделия.

– 5,0
Девиация частоты, кГц ± 5

Количество каналов 99+1
Чувствительность, мкВ 0,2
Мощность звукового выхода, Вт 0,5
Диапазон рабочих температур, ºС -30+50 Питание: Никель-металлгидридный аккумулятор 6НМГ-2,1 с напряжением 7,2 В и емкостью 2100мАч Масса приемопередатчика с аккумуляторной батареей, кг 0,45
Габаритные размеры приемопередатчика с АКБ, мм 147х64х44

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

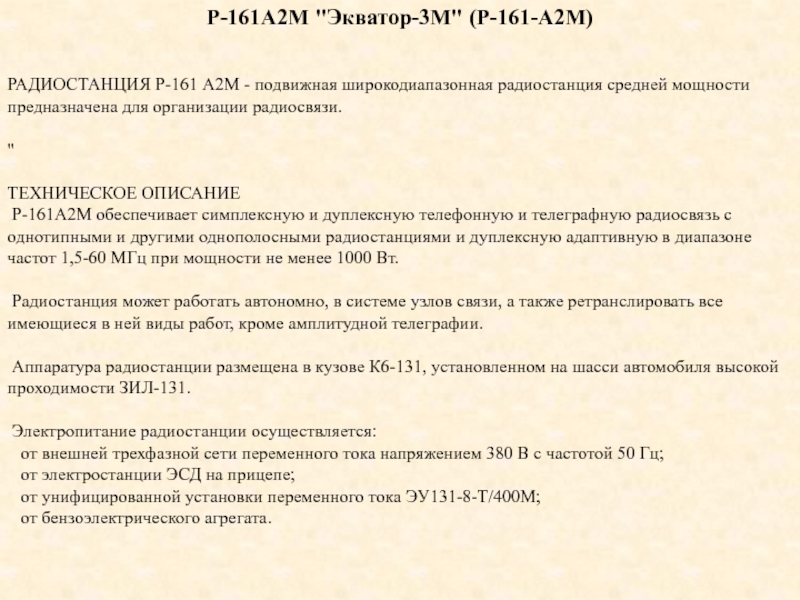

мощности предназначена для организации радиосвязи.

"

ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Р-161А2М обеспечивает симплексную и

дуплексную телефонную и телеграфную радиосвязь с однотипными и другими однополосными радиостанциями и дуплексную адаптивную в диапазоне частот 1,5-60 МГц при мощности не менее 1000 Вт.

Радиостанция может работать автономно, в системе узлов связи, а также ретранслировать все имеющиеся в ней виды работ, кроме амплитудной телеграфии.

Аппаратура радиостанции размещена в кузове К6-131, установленном на шасси автомобиля высокой проходимости ЗИЛ-131.

Электропитание радиостанции осуществляется:
от внешней трехфазной сети переменного тока напряжением 380 В с частотой 50 Гц;
от электростанции ЭСД на прицепе;
от унифицированной установки переменного тока ЭУ131-8-Т/400М;
от бензоэлектрического агрегата.

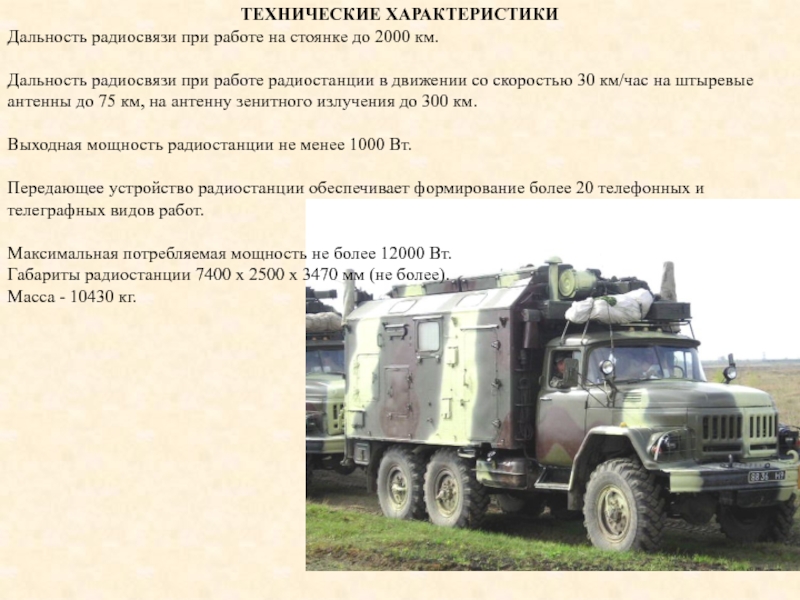

радиосвязи при работе радиостанции в движении со скоростью 30 км/час

на штыревые антенны до 75 км, на антенну зенитного излучения до 300 км.

Выходная мощность радиостанции не менее 1000 Вт.

Передающее устройство радиостанции обеспечивает формирование более 20 телефонных и телеграфных видов работ.

Максимальная потребляемая мощность не более 12000 Вт.
Габариты радиостанции 7400 x 2500 x 3470 мм (не более).
Масса - 10430 кг.
