Военная кафедра ОБЩАЯ ТАКТИКА

карты и плана, разграфкой и номенклатурой топографических карт, условными знаками

для топографических карт.

Предмет и задачи военной топографии.
Понятие топографической карты и плана.
Разграфка и номенклатура топографических карт.
Виды условных знаков.
Изучение и оценка элементов местности по карте.

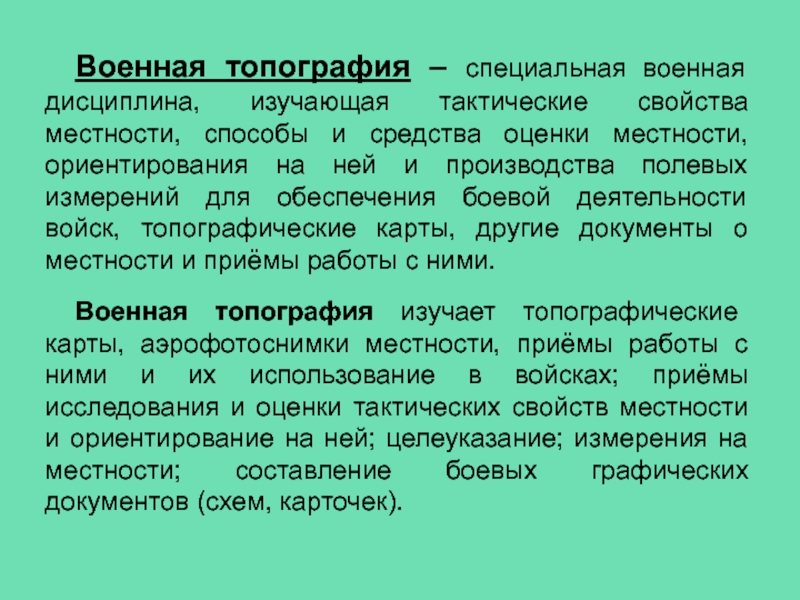

способы и средства оценки местности, ориентирования на ней и производства

полевых измерений для обеспечения боевой деятельности войск, топографические карты, другие документы о местности и приёмы работы с ними.
Военная топография изучает топографические карты, аэрофотоснимки местности, приёмы работы с ними и их использование в войсках; приёмы исследования и оценки тактических свойств местности и ориентирование на ней; целеуказание; измерения на местности; составление боевых графических документов (схем, карточек).

же способы и средства её анализа, изучения и оценки в

целях подготовки и ведения боевых действий.
Объектом дисциплины является топографическая карта как основной источник информации о местности.
Главной задачей военной топографии является изыскание наиболее рациональных способов и средств получения информации о местности для эффективного управления воинскими подразделениями и частями и применения боевой техники и систем оружия.

лист карты 1:1000 000, номенклатура которого слагается из обозначения ряда

и колонны.
Границами рядов являются параллели, проведенные от экватора через 4 градуса по широте (44 ряда).
Границами колонн являются меридианы, проведенные через 6 градусов по долготе (60 колонн).
Всего 2640 листов.

N-39
B = 4O L = 6O

1 : 500 000 – N-39-В
B

= 2O L = 3O

1 : 200 000 – N-39-XXX
B = 40` L = 1O

1 : 100 000 – N-39-91
B = 20` L = 30`

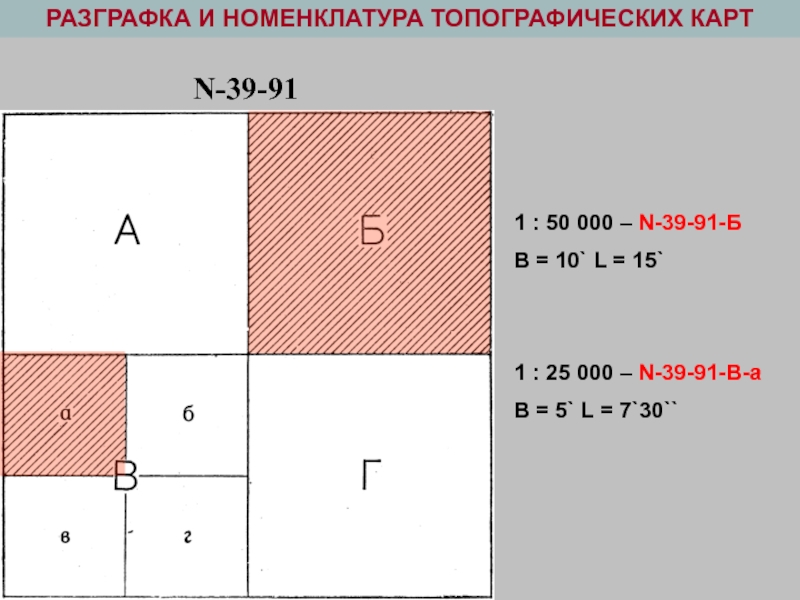

N-39

= 10` L = 15`


1 : 25 000 – N-39-91-В-а
B =

5` L = 7`30``

N-39-91

камни

лесные дороги
Водопроводы наземные

масштабов. При издании карт печатаются чёрным цветом объекты контура; коричневым

цветом – рельеф и относящиеся к нему подписи характеристик, пески; синим цветом – гидрография и относящиеся к ней подписи, вечные снега, ледники, солончаки и болота; бирюзовым цветом – площади водных пространств; зелёным цветом – площади лесов и садов, низкорослой растительности; оранжевым цветом – полотно автомобильных дорог с покрытием, площади плотно застроенных кварталов населённых пунктов на картах масштабов 1:25 000, 1:50 000 и застроенных кварталов населённых пунктов на картах масштаба 1:100 000; фиолетовым цветом дают окраску границ государств.

МО РФ. – М.: Воениздат, 2008., с. 5…8, 74…80, 100…104,

150…161, 339…356.
Военная топография/ А. А. Псарёв, А. Н. Коваленко, А. М. Куприн, Б. И. Пирнак. - М.: Воениздат, 1986., с. 60…86, 109…138, 321…352.
