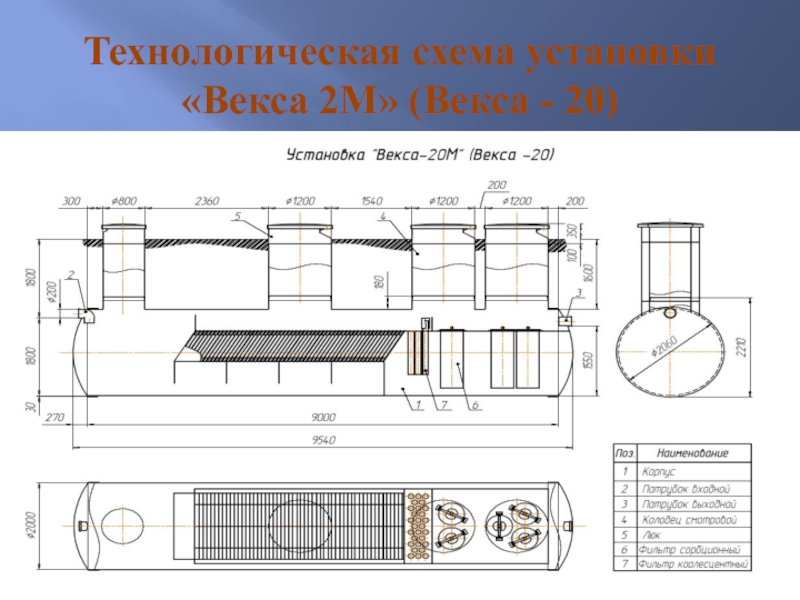

- 9. Технологическая схема установки «Векса 2М» (Векса - 20)
- 10. Технологические расчеты элементов станции.Расчёт эжектора;Расчёт флотатора;Расчёт контактной колонны.
- 11. Расчет эжектораДавление инжектируемого газа, кПагде Qн/Qр
- 12. Расчёт флотатораРециркуляционный расход – Q = kp
- 13. Расчёт контактной колонныЦелесообразно принимать hK = 2...2,5
- 14. ЭкономикаЭто хозяйственная деятельность общества, а также совокупность отношений, складывающихся в системе производства, распределения, обмена и потребления.
- 15. Безопасность жизнедеятельности и охрана трудаОбщие требования безопасности;Требования
- 16. Экологическая безопасностьПереработка технологических отходов происходит путем переработки на ветеринарно-санитарных утилизационных заводах.
- 17. Заключение В ходе выполнения работы была достигнута поставленная
- 18. СПАСИБО ЗА ВНИМАНИЕ !
- 19. Скачать презентанцию
АктуальностьПовышение качества очистки сточных вод;Экономия электроэнергии;Соблюдение экологических норм.
Слайды и текст этой презентации
Слайд 1Выпускная
квалификационная работа
на тему: Система водоотведения для молочного завода
Научный
руководитель: Степанов А.Л.
Слайд 2Актуальность
Повышение качества очистки сточных вод;
Экономия электроэнергии;
Соблюдение экологических норм.

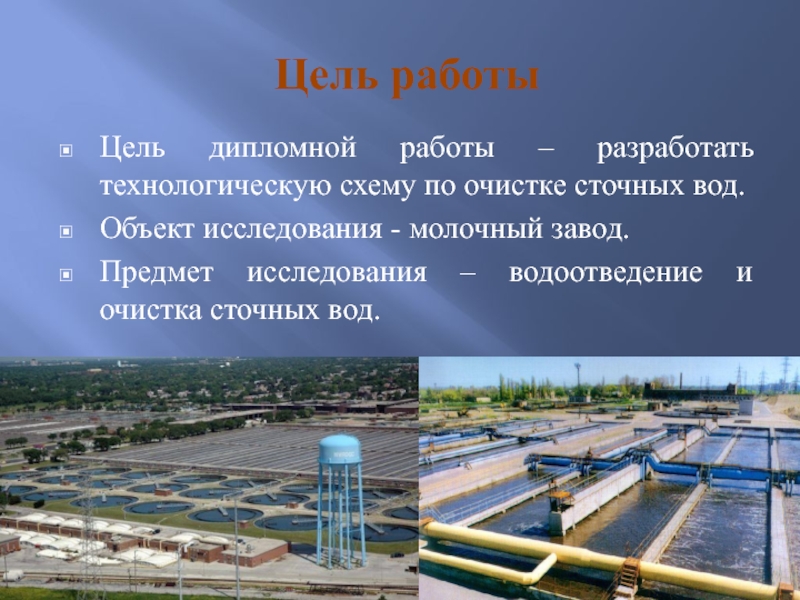

Слайд 3Цель работы
Цель дипломной работы – разработать технологическую схему по очистке
сточных вод.
Объект исследования - молочный завод.
Предмет исследования – водоотведение и
очистка сточных вод.
Слайд 4Задачи
Ознакомится с системой очистки сточных вод;
Самостоятельно изучить объект и варианты
проектирования водоотводящих систем;
Изучение безопасного труда на объекте;
Использовать существующие ресурсы: интернет;
научная литература; нормы СанПиН и СНиП.
Слайд 5СПИСОК ПРОФЕССИОНАЛЬНЫХ ИСТОЧНИКОВ, НЕ ВКЛЮЧЕННЫХ В СПИСОК ИСХОДНОЙ ЛИТЕРАТУРЫ.
http://www.vodokanal.spb.ru/presscentr/news/ochistnye_sooruzheniya_gup_vodokanal_sankt-peterburga/
https://ru.wikipedia.org/wiki/
http://www.vodokanal.spb.ru/kanalizovanie/struktura_kanalizovaniya/
Слайд 10Технологические расчеты элементов станции.
Расчёт эжектора;
Расчёт флотатора;
Расчёт контактной колонны.

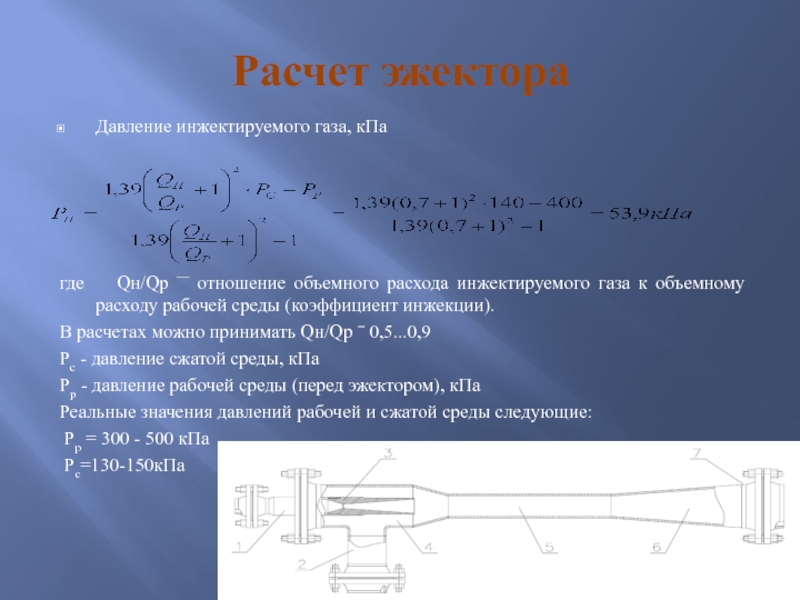

Слайд 11Расчет эжектора
Давление инжектируемого газа, кПа
где Qн/Qр — отношение объемного
расхода инжектируемого газа к объемному расходу рабочей среды (коэффициент инжекции).
В расчетах можно принимать Qн/Qр = 0,5...0,9
Рс - давление сжатой среды, кПа
Рр - давление рабочей среды (перед эжектором), кПа
Реальные значения давлений рабочей и сжатой среды следующие:
Рр = 300 - 500 кПа
Рс=130-150кПа

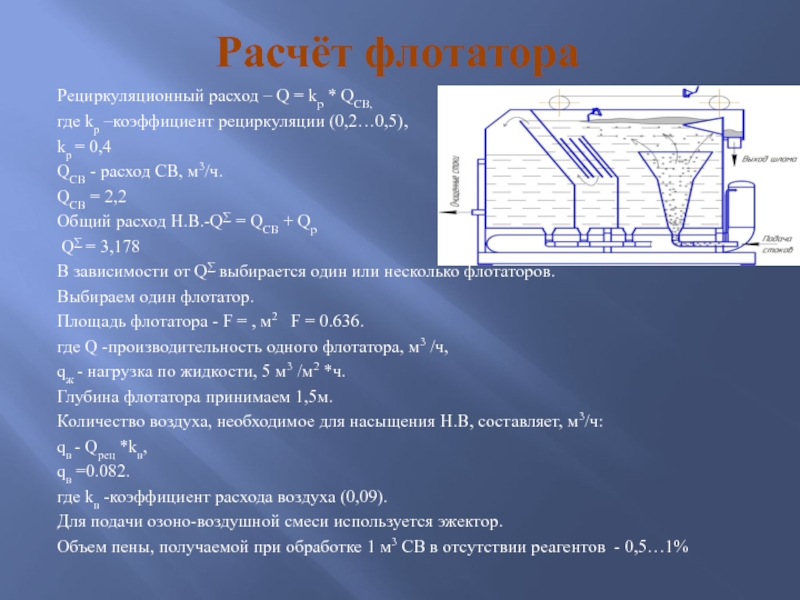

Слайд 12Расчёт флотатора
Рециркуляционный расход – Q = kp * QСВ,
где kp
–коэффициент рециркуляции (0,2…0,5),
kp = 0,4
QСВ - расход СВ, м3/ч.
QСВ
= 2,2Общий расход H.B.-Q∑ = QСВ + Qp
Q∑ = 3,178
В зависимости от Q∑ выбирается один или несколько флотаторов.
Выбираем один флотатор.
Площадь флотатора - F = , м2 F = 0.636.
где Q -производительность одного флотатора, м3 /ч,
qж - нагрузка по жидкости, 5 м3 /м2 *ч.
Глубина флотатора принимаем 1,5м.
Количество воздуха, необходимое для насыщения Н.В, составляет, м3/ч:
qв - Qpeц *kв,
qв =0.082.
где kв -коэффициент расхода воздуха (0,09).
Для подачи озоно-воздушной смеси используется эжектор.
Объем пены, получаемой при обработке 1 м3 СВ в отсутствии реагентов - 0,5…1%
Слайд 13Расчёт контактной колонны
Целесообразно принимать hK = 2...2,5 м (не более)
Объем
контактной колонны:
VK = Qp* tK, м3 = 10 * 0,17
11,7м3Диаметр контактной колонны:
Где fK - площадь сечения контактной колонны, м2
Если f* hк = Vк,
тогда fK = Vк / hк = 1,7 / 2,3 = 0,74 м2
Слайд 14Экономика
Это хозяйственная деятельность общества, а также совокупность отношений, складывающихся в
системе производства, распределения, обмена и потребления.
Слайд 15Безопасность жизнедеятельности и охрана труда
Общие требования безопасности;
Требования безопасности во время
работы;
Требования безопасности при аварийных ситуациях;
Техника безопасности при обслуживании оборудования на
очистных сооружениях;Требования к установке «Векса 2М».
Слайд 16Экологическая безопасность
Переработка технологических отходов происходит путем переработки на ветеринарно-санитарных утилизационных
заводах.
Слайд 17Заключение
В ходе выполнения работы была достигнута поставленная цель:
Проведен анализ
методов обработки и обеззараживания сточных вод, представлена схема станции, предложены
мероприятия по очистке сточных вод.
