Слайд 1ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
по специальности 230111
ДИПЛОМНЫЙ ПРОЕКТ
Тема: Проектирование СКС здания
Государственное
Управление ЖКХ
Разработчик проекта:
Тибейкин Владимир
Руководитель проекта:
Басенко Д.C.
Слайд 2Цель дипломной работы:
Выполнение проекта структурированной кабельной системы (далее СКС) для
здания АО ГУ ЖКХ.
Задача:
Выполнить проект СКС АО ГУ ЖКХ. При
этом следует учитывать следующее:
Все рабочие станции должны иметь доступ в интернет;
Для некоторых рабочих мест нужно предусмотреть возможность подключения IP-телефонов;
Должна быть соблюдена высокая надежность и масштабируемость сети;
СКС должна иметь хорошую устойчивость к моральному устареванию.
Слайд 3Общие сведения
Здание АО ГУ ЖКХ представляет собой двухэтажное здание общей
площадью 646,97 кв.м. Несущие конструкции и перекрытия из железобетонных плит,
межкомнатные перегородки выполнены из кирпича на высоту 3 метра. Кабель будет прокладываться над подвесным потолком.
Слайд 4Характер деятельности предприятия
На данный момент компания АО «ГУ ЖКХ» является
единственным исполнителем осуществляемых Минобороны России закупок работ и услуг, связанных
с поставкой, передачей тепловой энергии и теплоносителя, водоснабжением, транспортировкой и подвозом воды, водоотведением, транспортировкой и очисткой сточных вод, обслуживанием объектов газового хозяйства, казарменно–жилищного фонда и объектов коммунальной и инженерной инфраструктур, с комплексным техническим обслуживанием, текущим ремонтом, санитарным содержанием объектов, а также с вывозом твердых коммунальных и жидких бытовых отходов с объектов казарменно – жилищного фонда для нужд Минобороны России и подведомственных ему государственных казенных, бюджетных и автономных учреждений (в том числе на территориях иностранных государств).
Слайд 5Выбор топологии сети
Иерархическая звезда — это топология сетей, в которой
каждый узел более высокого уровня связан с узлами более низкого
уровня звездообразной связью, образуя комбинацию звезд. Данная топология обеспечит необходимую перспективу масштабируемости сети, актуальную для всех крупных предприятий, позволит использовать гибкие настройки администрирования и поможет в быстром поиске неисправности в сети.

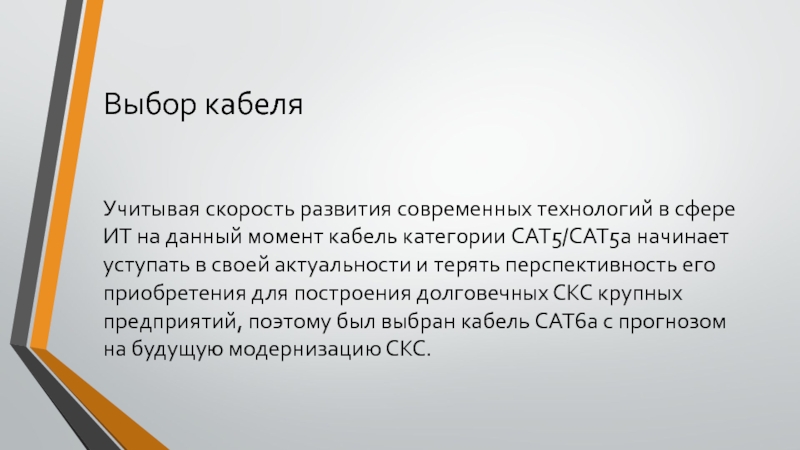

Слайд 6Выбор кабеля
Учитывая скорость развития современных технологий в сфере ИТ на
данный момент кабель категории CAT5/CAT5a начинает уступать в своей актуальности
и терять перспективность его приобретения для построения долговечных СКС крупных предприятий, поэтому был выбран кабель CAT6a с прогнозом на будущую модернизацию СКС.
Слайд 7Выбор сетевого оборудования
Роли коммутаторов будет выполнять модель D-link DGS-1210-52: 48
портов 10/100/1000 Base-T и 4 порта 1000 Base-X SFP.

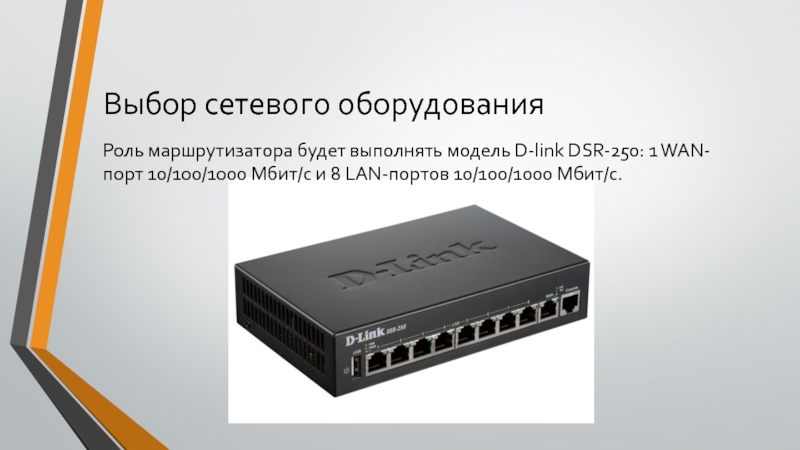

Слайд 8Выбор сетевого оборудования
Роль маршрутизатора будет выполнять модель D-link DSR-250: 1
WAN-порт 10/100/1000 Мбит/с и 8 LAN-портов 10/100/1000 Мбит/с.
Слайд 9Выбор сетевого оборудования
Роль VoIP шлюза будет выполнять модель DVG-3016S на
16 портов от D-Link16 портов FXO с 1 разъемом RJ-21,
10/100 Base-TX RJ-45 WAN-порт, 1 порт 10/100 Base-TX RJ-45 LAN.

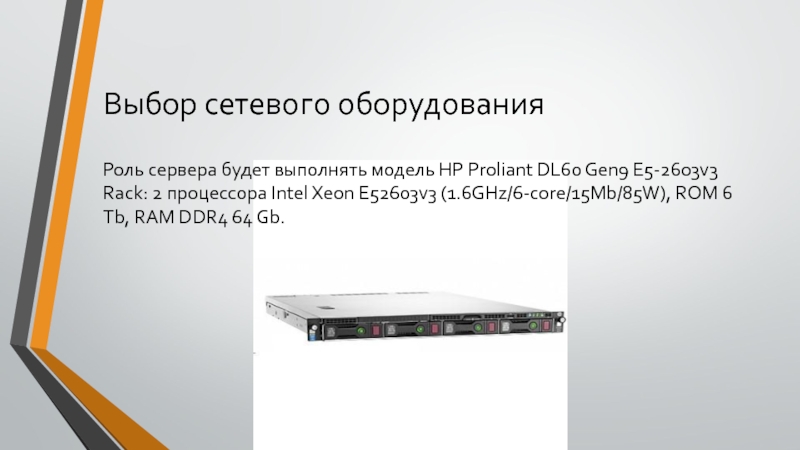

Слайд 10Выбор сетевого оборудования
Роль сервера будет выполнять модель HP Proliant DL60
Gen9 E5-2603v3 Rack: 2 процессора Intel Xeon E52603v3 (1.6GHz/6-core/15Mb/85W), ROM
6 Tb, RAM DDR4 64 Gb.

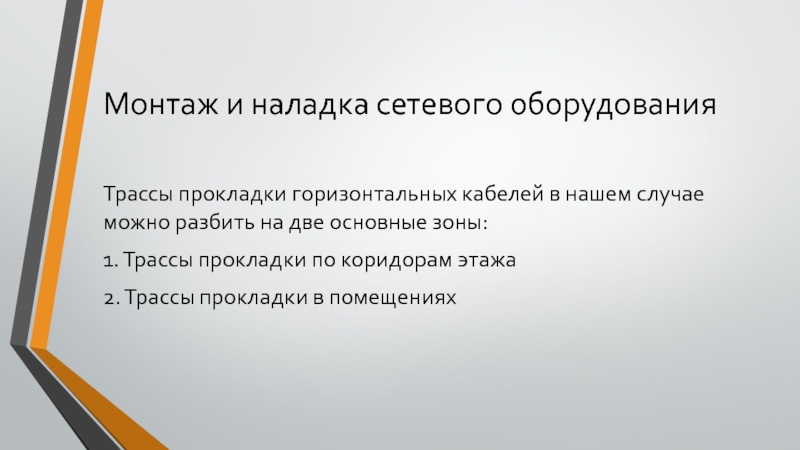

Слайд 11Монтаж и наладка сетевого оборудования
Трассы прокладки горизонтальных кабелей в нашем
случае можно разбить на две основные зоны:
1. Трассы прокладки по
коридорам этажа
2. Трассы прокладки в помещениях
Слайд 12Трассы прокладки по коридорам этажа
По коридорам этажа все кабели, идущие
от рабочих мест прокладываются за подвесным потолком, собранные в пучок
с помощью пластиковых стяжек и и расположенные на лотке, который крепится к стене кронштейном.
Слайд 13Трассы прокладки кабелей по помещениям
Внутри помещений кабели прокладываются за подвесным
потолком возле стен, в нужных местах спускаясь в кабель канале
до уровня размещения розеток.

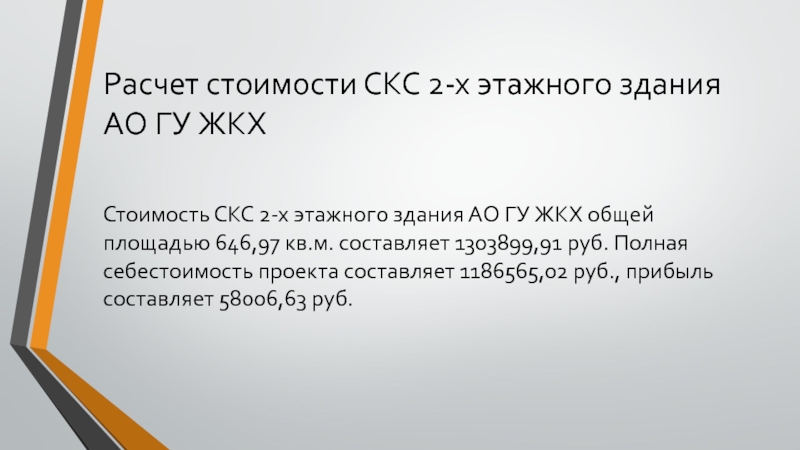

Слайд 14Расчет стоимости СКС 2-х этажного здания АО ГУ ЖКХ
Стоимость СКС
2-х этажного здания АО ГУ ЖКХ общей площадью 646,97 кв.м.
составляет 1303899,91 руб. Полная себестоимость проекта составляет 1186565,02 руб., прибыль составляет 58006,63 руб.

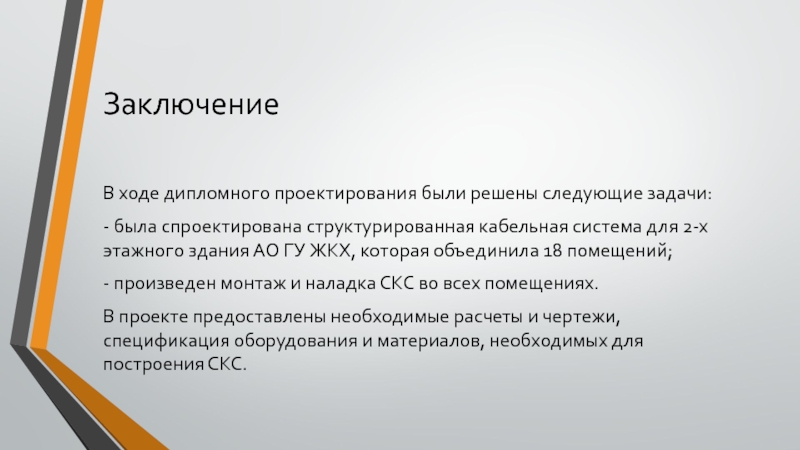

Слайд 15Заключение
В ходе дипломного проектирования были решены следующие задачи:
- была спроектирована
структурированная кабельная система для 2-х этажного здания АО ГУ ЖКХ,
которая объединила 18 помещений;
- произведен монтаж и наладка СКС во всех помещениях.
В проекте предоставлены необходимые расчеты и чертежи, спецификация оборудования и материалов, необходимых для построения СКС.
Слайд 16Спасибо за внимание!
Разработчик проекта:
Тибейкин Владимир
Руководитель проекта:
Басенко Д.С.
