Слайд 1 Задняя подвеска Skoda Octavia

A5
Выполнил: Шутов К.О.
ВМК им.
А.А. Козерадского


Задняя подвеска Skoda Octavia A5 Выполнил: Шутов К.О.ВМК им.А.А. Козерадского

Слайд 2 Общий вид задней подвески

Общий вид задней подвески

Слайд 3 Рычаги задней подвески Нижний

рычаг Верхний рычаг

Рычаги задней подвески

Слайд 4

Поперечный рычаг
Поперечный рычаг представляет собой стальной стержень, который уменьшает поперечные

силы, возникающие при движении автомобиля.
Поперечный рычагПоперечный рычаг представляет собой стальной

Слайд 5 Поперечина подвески цапфа

колеса ступица

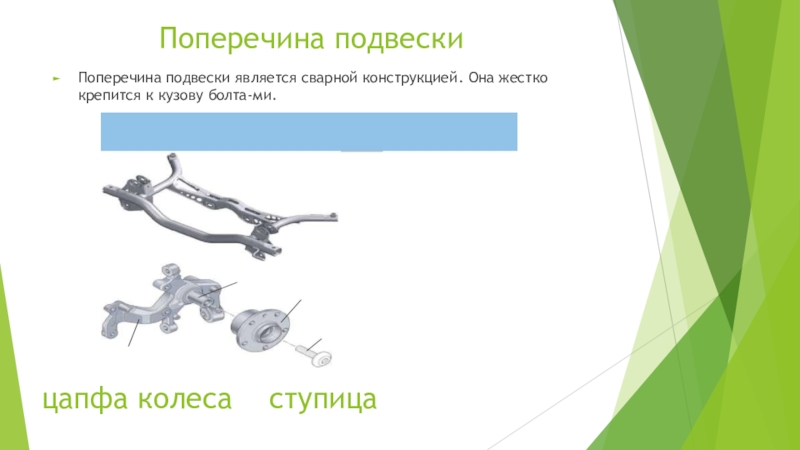

Поперечина подвески является сварной конструкцией. Она жестко крепится

к кузову болта-ми.
Поперечина подвески

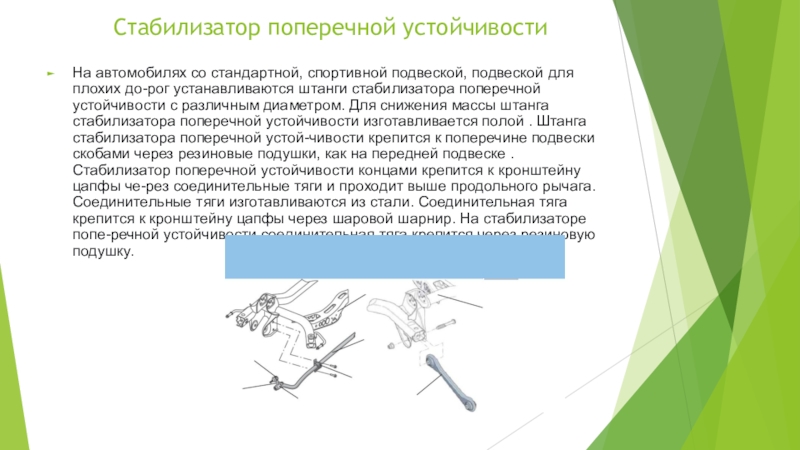

Слайд 6 Стабилизатор поперечной устойчивости
На автомобилях со

стандартной, спортивной подвеской, подвеской для плохих до-рог устанавливаются штанги стабилизатора поперечной

устойчивости с различным диаметром. Для снижения массы штанга стабилизатора поперечной устойчивости изготавливается полой . Штанга стабилизатора поперечной устой-чивости крепится к поперечине подвески скобами через резиновые подушки, как на передней подвеске . Стабилизатор поперечной устойчивости концами крепится к кронштейну цапфы че-рез соединительные тяги и проходит выше продольного рычага. Соединительные тяги изготавливаются из стали. Соединительная тяга крепится к кронштейну цапфы через шаровой шарнир. На стабилизаторе попе-речной устойчивости соединительная тяга крепится через резиновую подушку.
Стабилизатор поперечной устойчивостиНа автомобилях со стандартной, спортивной подвеской, подвеской для плохих до-рог

Слайд 7

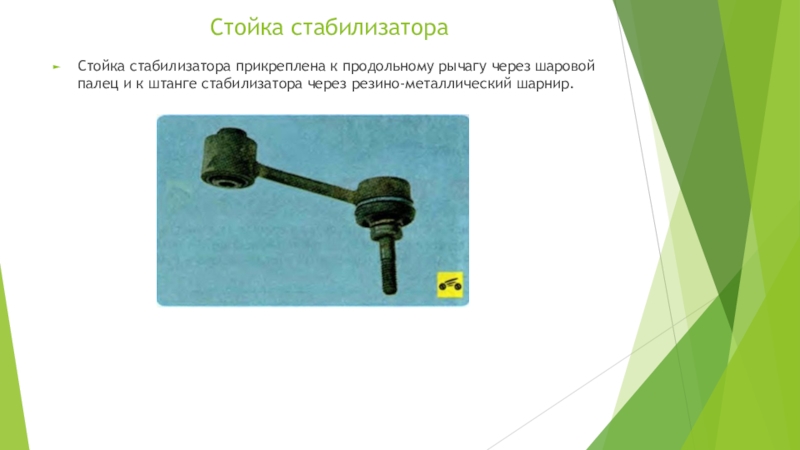

Стойка стабилизатора
Стойка стабилизатора прикреплена к продольному рычагу через шаровой

палец и к штанге стабилизатора через резино-металлический шарнир.
Стойка стабилизатораСтойка стабилизатора прикреплена к продольному

Слайд 8

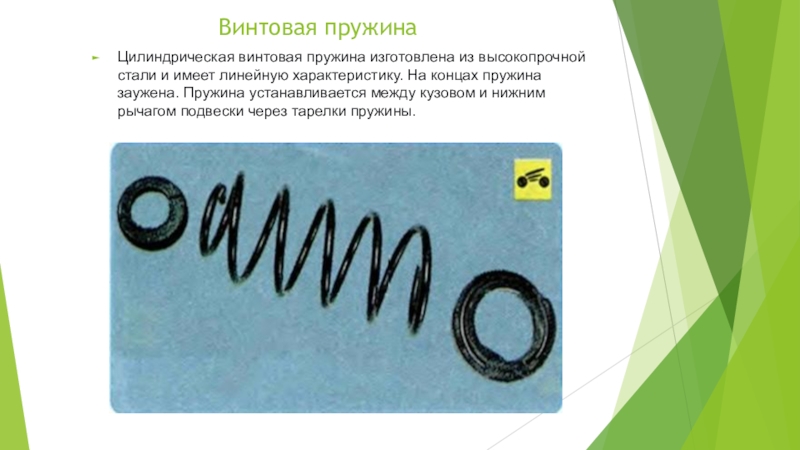

Винтовая пружина
Цилиндрическая винтовая пружина изготовлена из высокопрочной стали

и имеет линейную характеристику. На концах пружина заужена. Пружина устанавливается между кузовом и нижним рычагом подвески через тарелки пружины.
Винтовая пружинаЦилиндрическая винтовая пружина изготовлена

Слайд 9

Амортизатор
Амортизатор гидравлический двухтрубный , крепится к кронштейну цапфы. Такое крепление

обеспечивает наилучшее соотношение хода подвески к ходу амортизатора и увеличивает ширину багажного отсека. По сравнению с амортизаторами, устанавливаемыми на предыдущих моделях, внутреннее давление в данных амортизаторах снижено за счет увеличения диаметра цилиндра и поршня. Это привело к улучшению демпфирующих характеристик.
АмортизаторАмортизатор гидравлический двухтрубный , крепится к кронштейну

Слайд 10

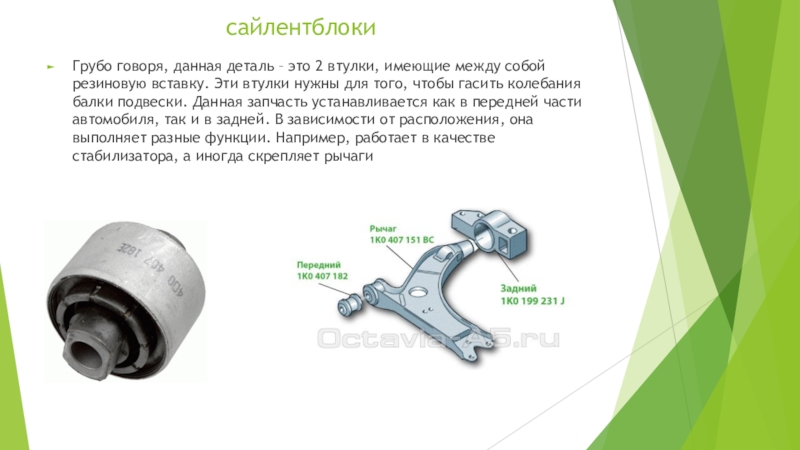

сайлентблоки
Грубо говоря, данная деталь – это 2

втулки, имеющие между собой резиновую вставку. Эти втулки нужны для того, чтобы гасить колебания балки подвески. Данная запчасть устанавливается как в передней части автомобиля, так и в задней. В зависимости от расположения, она выполняет разные функции. Например, работает в качестве стабилизатора, а иногда скрепляет рычаги
сайлентблокиГрубо говоря, данная деталь

Слайд 11

Заключение
Задняя подвеска Шкода Октавия обладает отличными

качествами и долговечностью. Провести ремонт и проверку можно своими руками, не переплачивая в дорогих мастерских. При наличии минимального инструментария можно осуществить своими руками замену элементов задней подвески на Шкода Октавия.
ЗаключениеЗадняя подвеска Шкода

Слайд 12Спасибо за внимание!

Спасибо за внимание!
