ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ Особенности течения жидкости в изогнутых

встречаются теплообменные аппараты, в которых один из теплоносителей протекает в

изогнутом канале. При движении в таком канале в жидкости возникают центробежные силы, создающие в поперечном сечении циркуляционные токи, так называемую вторичную циркуляцию.

В результате возникает сложное движение жидкости по винтовой линии.

С увеличением радиуса R влияние центробежного эффект, уменьшается и в пределе при прямой трубе (R → ∞) исчезает.

Вторичная циркуляция может наблюдаться как при турбулентном, так и при ламинарном течении.

В последнем случае имеет место упорядоченное движении жидкости со сложными траекториями не смешивающихся между co6oй струек.

воздействием массовых сил в поперечном сечении потока возникают вторичные течения

в форме парного вихря.

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

Направление вращения жидкости в замкнутых контурах определяется направлением действия массовых сил:

благодаря наибольшей скорости осевого движения потокам центральной части трубы здесь возникает наибольшая центробежная сила, которая заставляет перемещаться частицы жидкости от оси изгиба трубы к периферии. При этом вблизи стенок, лежащих в плоскости изгиба, возникают обратные токи (к оси изгиба).

При течении жидкости через криволинейные трубы и каналы возможны ламинарный, ламинарный с макровихрями и турбулентный режимы течения.

D – диаметр змеевика; d – внутренний диаметр трубы.

доказано, что вторичная циркуляция в винтовых змеевиках возникает при числах

Рейнольдса больше некоторого значения, определяемого по формуле




Переход к закономерностям турбулентного режима наступает при числах Рейнольдса




где d – внутренний диаметр трубы; D – средний диаметр спирали змеевика.

Таким образом, при значениях Rепот < 11,6(d/D)-0,5 имеет место ламинарное течение без вторичной циркуляции.

При значениях 11,6 (d/D)-0,5 < Rепот < I8500(d/D)0,28 движение ламинарное со вторичной циркуляцией и расчет коэффициента теплоотдачи проводится по формуле для турбулентного режима течения теплоносителя в прямых трубах.

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

> I8500(d/D)0,28 имеет место развитый турбулентный режим со вторичной

циркуляцией и расчет теплоотдачи производится по формуле




где  – коэффициент теплоотдачи, определяемый по соответствующему критериальному уравнению для прямой трубы;
D – поправочный множитель, определяемый по формуле

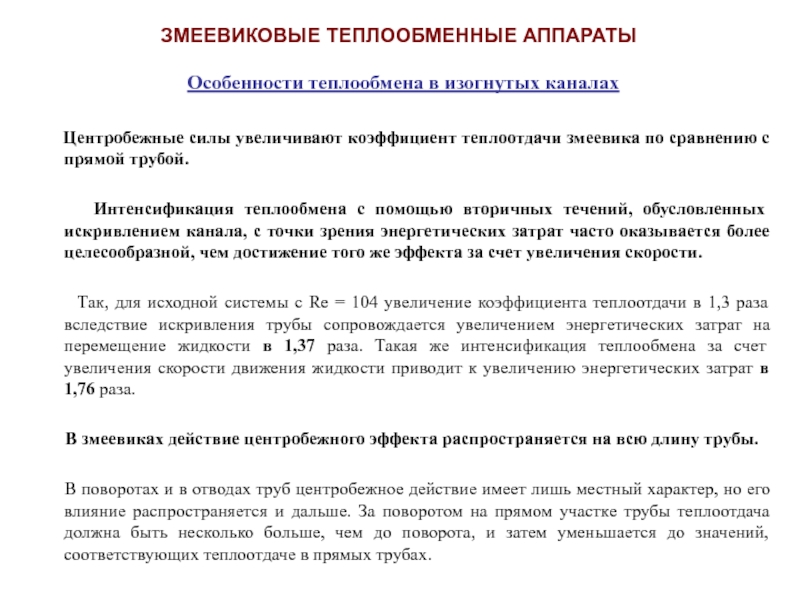

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

коэффициент теплоотдачи змеевика по сравнению с прямой трубой.

Интенсификация теплообмена с помощью вторичных течений, обусловленных искривлением канала, с точки зрения энергетических затрат часто оказывается более целесообразной, чем достижение того же эффекта за счет увеличения скорости.

Так, для исходной системы с Re = 104 увеличение коэффициента теплоотдачи в 1,3 раза вследствие искривления трубы сопровождается увеличением энергетических затрат на перемещение жидкости в 1,37 раза. Такая же интенсификация теплообмена за счет увеличения скорости движения жидкости приводит к увеличению энергетических затрат в 1,76 раза.

В змеевиках действие центробежного эффекта распространяется на всю длину трубы.

В поворотах и в отводах труб центробежное действие имеет лишь местный характер, но его влияние распространяется и дальше. За поворотом на прямом участке трубы теплоотдача должна быть несколько больше, чем до поворота, и затем уменьшается до значений, соответствующих теплоотдаче в прямых трубах.

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

труб
ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

топливоподогреватель: 1 − змеевик; 2 − стакан; 3 − корпус;
б

− змеевиковый паровой водоподогреватель: 1 – змеевик; 2 – корпус; 3,4 – фланцы корпуса; 5,6 - штуцеры подвода пара и отвода конденсата

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

котлов
1 − паровой коллектор; 2 − змеевики; 3 − корпус,4

− нижняя крышка; 5 − муфта сальникового уплотнения; 6 − заполнитель (стакан); А − приемный патрубок для воды; Б − патрубок для выхода воды; В − патрубок для подвода пара; Г − выход конденсата

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

«Гелитью» (Англия)
а – общий вид; б – трубный пучок


ЗМЕЕВИКОВЫЕ

ТЕПЛООБМЕННЫЕ АППАРАТЫ

ТЕПЛООБМЕННЫЕ АППАРАТЫ

фирмы «Жиак-Хемпсон» (США)


ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

ТФ-20М (с одним змеевиком); б – марки МТФ-70Б (с двойным)


ЗМЕЕВИКОВЫЕ

ТЕПЛООБМЕННЫЕ АППАРАТЫ

зависимости от размеров корпуса принимается Dзм=200÷2000 мм, а наружный диаметр

труб dн = 14 ÷ 75 мм.

Из теплового расчета при известных площади F поверхности теплообмена, диаметре Dзм змеевика и dн трубы определяются:

длина труб змеевика, м

и число витков


Высота змеевика, м

где tв − шаг между витками; a − расстояние от крайних витков змеевика до нижней и верхней частей кожуха, a = 100 ÷ 300 мм.

Минимальные радиусы погиба труб определяются из условия предотвращения овальности

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

Кроме цилиндрической, в теплообменных аппаратах применяются змеевики плоской формы, в

которых трубы загибаются не по винтовой линии, а по спирали Архимеда.
В утилизационных паровых котлах с принудительной циркуляцией змеевики имеют форму спирали, каждый виток которой состоит из двух полуокружностей с радиусами R1 и R2, различающимися на величину R = 20 ÷ 22 мм

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

1 – дистанционная полоса;
2 – дистанционная гребенка;
3 – виток спирали.

внутреннего диаметра цилиндрического кожуха Dк, мм, может быть сделано из

эмпирической формулы


где А − эмпирический коэффициент, для высокооборотных двигателей и газовых турбин
А = 30 − 37, для малооборотных двигателей А = 26 ÷ 29; − номинальная эффективная мощность, кВт.

Живое сечение потока газа Fг рассчитывается по формуле, м2




где dн − наружный диаметр трубы, м; nв − количество витков спирали; Dк − внутренний диаметр цилиндрического кожуха, м.

Внутренняя часть змеевика утилизационного котла перекрывается либо дисками, либо перепускной трубой.

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

длина полуокружностей всех ее витков




Тогда общая площадь поверхности змеевика, состоящего

из двух спиралей



Зазор между спиралями и змеевиками по высоте принимается равным 13 ÷ 15 мм и выдерживается с помощью дистанционных гребенок и полос.

Число витков одной спирали определяется методом подбора, возможно, что при этом возникает необходимость изменить принятое значение скорости газов.

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

типа могут быть отнесены витые ТА, поскольку в них в

качестве поверхности теплообмена используются трубы, свернутые в виде змеевиков









Поверхность нагрева витых теплообменников компонуется из ряда концентрических змеевиков, заключенных в кожух и закрепленных в соответствующих головках.

ЗМЕЕВИКОВЫЕ ТЕПЛООБМЕННЫЕ АППАРАТЫ

трубному и межтрубному пространствам.
Теплоноситель, движущийся по

межтрубному пространству при обтекании пучка трубок, разбивается на множество отдельных струек, которые частично закручиваются и постоянно перемешиваются между собой. Это приводит к интенсивному теплообмену между пограничным слоем и потоком.
Теплоноситель, движущийся в змеевиках, испытывает воздействие массовых сил, которые вызывают возникновение вторичных потоков в виде микровихрей, направленных от стенки змеевика, и увеличивают интенсивность теплообмена

Витые теплообменники широко применяют в аппаратуре высокого давления для процессов разделения газовых смесей методом глубокого охлаждения.

Одним из возможных вариантов является использование данной конструкции в качестве регенераторов и утилизаторов теплоты в газотурбинных установках и двигателях внутреннего сгорания.

- относительно небольшие габариты вследствие компоновки поверхности теплообмена;

- интенсификация теплообмена в результате возникновения вторичных циркуляционных контуров в потоке теплоносителя

Недостаток – сложность изготовления поверхностей теплообмена – витых труб.
