Слайд 1
| Преподаватели ОАО «РЖД» Коркина И.В. | 2016
Предмет: «Электрические
машины»
Тема: «Коммутация электрических машин»
Профессия: «Машинист электровоза»
Ярославское подразделение Северного УЦПК
Слайд 2 Цель
| Преподаватели ОАО «РЖД» | 2016
Изучить понятие
о коммутации электрических машин, классы коммутации, ее причины и последствия.
Слайд 3 План занятия
| Преподаватели ОАО «РЖД» | 2016
Коммутация электрических
машин.
Классы коммутации.
Идеальная коммутация.
Причины неудовлетворительной коммутации.
Последствия неудовлетворительной коммутации.
Слайд 4Коммутация электрических машин
| Преподаватели ОАО «РЖД» | 2016
Коммутация –
это процесс переключения секции обмотки якоря из одной параллельной ветви
в другую и изменение в ней направления тока. При этом секция замыкается щеткой накоротко.
Секция, которая в процессе коммутации замыкается щеткой накоротко, называется коммутируемой секцией. В коммутируемой секции ток меняется как по величине, так и по направлению.
Изменение направления тока происходит за промежуток времени, в течении которого коллекторные пластины, связанные с секцией, соприкасаются со щеткой. Этот время называется периодам коммутации Тк.
Процесс коммутации может сопровождаться искрением под щетками.
Слайд 5Коммутация электрических машин
| Преподаватели ОАО «РЖД» | 2016
Начало коммутации
– когда коллекторные пластины начинают перекрываться набегающим краем щетки.
Рабочий ток
начинает в секции протекает по часовой стрелке с 1 на 2 коллекторную пластину.
Слайд 6Коммутация электрических машин
| Преподаватели ОАО «РЖД» | 2016
Вторая позиция-
секция с 1 на 2 коллекторные пластины накоротко замкнута щеткой
рабочего тока в ней нет.
Слайд 7Коммутация электрических машин
| Преподаватели ОАО «РЖД» | 2016
Конец коммутации
– когда коллекторные пластины начинают перекрываться сбегающим краем щетки.
Коллекторная пластина
вышла из под щетки и ток в секции протекает против часовой стрелки со 2 на 1 коллекторную пластину.
Процесс коммутации перешел на следующую секцию. И это происходит под всеми щетками одновременно.
Слайд 8Коммутация электрических машин
| Преподаватели ОАО «РЖД» | 2016
Слайд 9Классы коммутации
| Преподаватели ОАО «РЖД» | 2016
Качество коммутации оценивается
степенью искрения под сбегающим краем щетки (классом коммутации) ГОСТом установлено
5 степеней искрения.
Слайд 10Классы коммутации
| Преподаватели ОАО «РЖД» | 2016
Слайд 11Идеальная коммутация
| Преподаватели ОАО «РЖД» | 2016
При идеальной коммутации
негативных последствий в машине не возникает, т.к.
по мере уменьшения площади
контакта щетки со сбегающей пластиной 1 пропорционально уменьшается ток iя, плотность тока остается постоянной и допустимой;
к моменту схода щетки со сбегающей пластины 1 ток iя уменьшается до нуля и разрыв контакта происходит без тока.
Слайд 12Причины неудовлетворительной коммутации
| Преподаватели ОАО «РЖД» | 2016
Слайд 13Причины неудовлетворительной коммутации
| Преподаватели ОАО «РЖД» | 2016
Электромагнитные причины
При
коммутации в короткозамкнутой секции возникает реактивная ЭДС ер , которая
состоит из:
ЭДС самоиндукции ес. Возникает из-за резкого уменьшения тока в секции. Она не дает ему уменьшиться, направлена вместе с ним и поддерживает его какое-то время.
ЭДС взаимоиндукции ев. В процессе коммутации участвуют сразу несколько секций. Ток в них меняется и созданный током магнитный поток пересекает соседние секции, наводя в них ЭДС.
Слайд 14Причины неудовлетворительной коммутации
| Преподаватели ОАО «РЖД» | 2016
Сумму ЭДС
самоиндукции и взаимоиндукции называют реактивной ЭДС
ЭДС вращения евр. Возникает
из-за смещения физической нейтрали относительно геометрической коммутируемая секция оказывается в зоне действия магнитного поля, поэтому в ней возникает ЭДС, называемая ЭДС вращения
Коммутирующая ЭДС :
Слайд 15Причины неудовлетворительной коммутации
| Преподаватели ОАО «РЖД» | 2016
Суммарная реактивная
ЭДС ер порождает дополнительный ток коммутации Iк в секции, который
приводит к увеличению плотности тока на сбегающем крае щетки. Это вызовет искрение при сходе пластины со щетки.
Слайд 16Последствия неудовлетворительной коммутации
| Преподаватели ОАО «РЖД» | 2016
площадь контакта
щетки со сбегающей пластиной 1 уменьшается быстрее, чем ток iя,
плотность тока увеличивается и в конце коммутации малая площадь контакта не может пропустить значительный ток. Часть тока замыкается по воздуху, образуя искровой разряд;
Слайд 17Последствия неудовлетворительной коммутации
| Преподаватели ОАО «РЖД» | 2016
к моменту
схода щетки со сбегающей пластины ток iя не успевает уменьшиться
до нуля. Разрыв контакта происходит под током и образуется дуговой разряд, т.е. сильное искрение.
При этом состояние коллектора и щеток ухудшается и все негативные последствия в машине усугубляются.

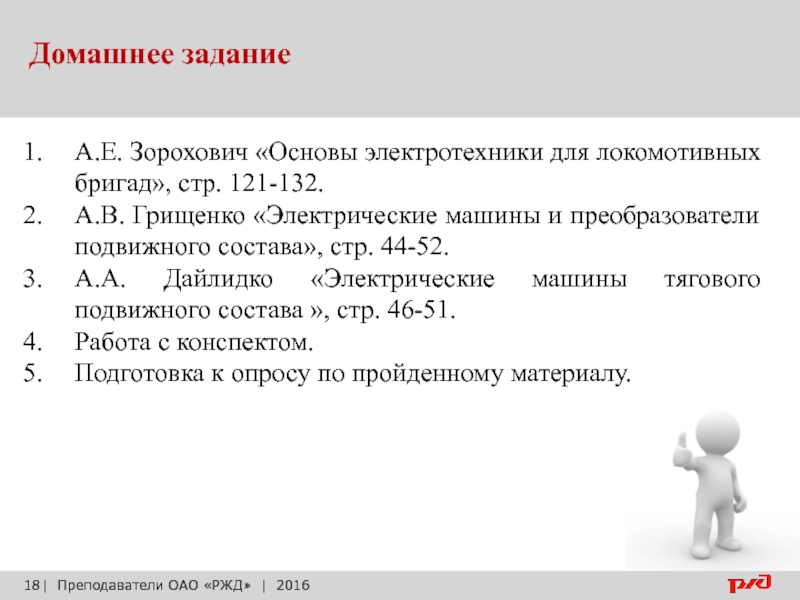

Слайд 18Домашнее задание
| Преподаватели ОАО «РЖД» | 2016
А.Е. Зорохович «Основы
электротехники для локомотивных бригад», стр. 121-132.
А.В. Грищенко «Электрические машины и
преобразователи подвижного состава», стр. 44-52.
А.А. Дайлидко «Электрические машины тягового подвижного состава », стр. 46-51.
Работа с конспектом.
Подготовка к опросу по пройденному материалу.
Слайд 19
Спасибо за внимание
Желаю успехов!
