Слайд 1100VG - Any LAN
Обзор технологии

100VG - Any LANОбзор технологии

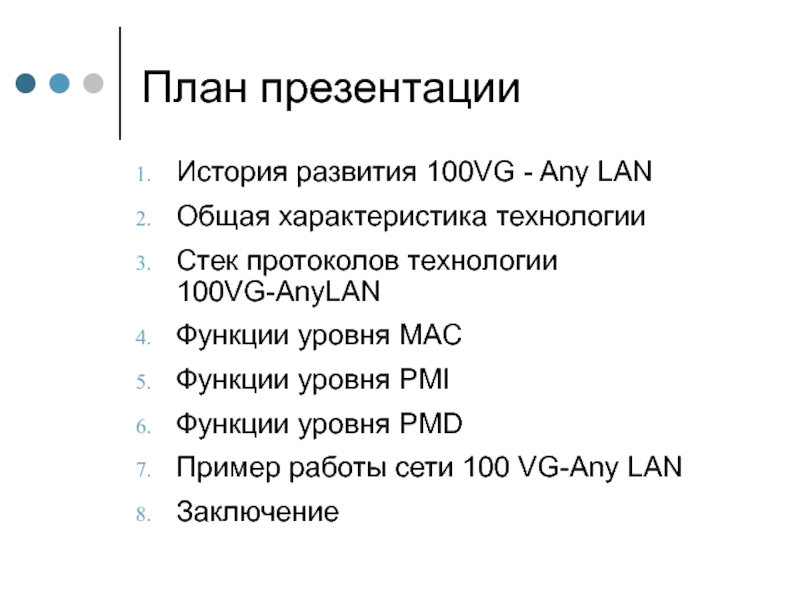

Слайд 2План презентации
История развития 100VG - Any LAN
Общая характеристика технологии
Стек протоколов

технологии 100VG-AnyLAN
Функции уровня МАС
Функции уровня PMI
Функции уровня PMD
Пример работы

сети 100 VG-Any LAN
Заключение
План презентации	История развития 100VG - Any LANОбщая характеристика технологииСтек протоколов технологии 100VG-AnyLANФункции уровня МАС Функции уровня PMIФункции

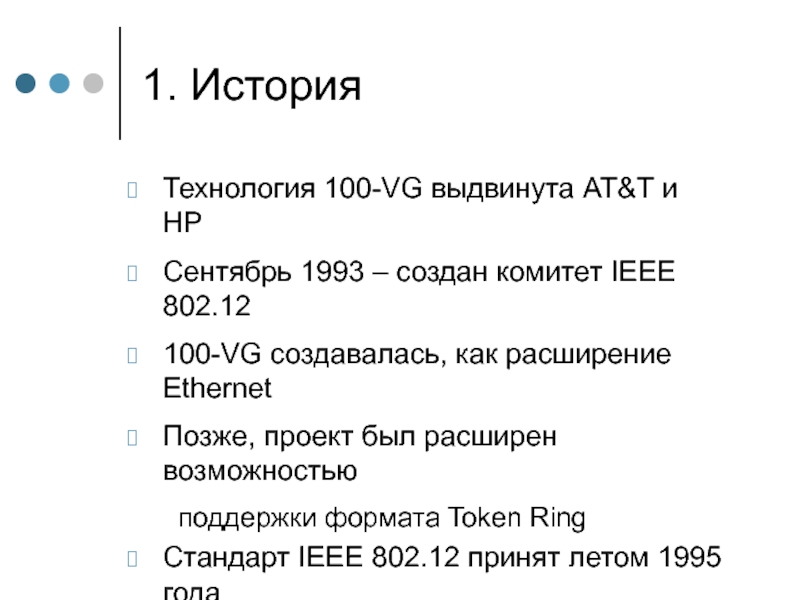

Слайд 31. История
Технология 100-VG выдвинута AT&T и HP
Сентябрь 1993 –

создан комитет IEEE 802.12
100-VG создавалась, как расширение Ethernet
Позже, проект был

расширен возможностью
поддержки формата Token Ring
Стандарт IEEE 802.12 принят летом 1995 года
1. История Технология 100-VG выдвинута AT&T и HPСентябрь 1993 – создан комитет IEEE 802.12100-VG создавалась, как расширение

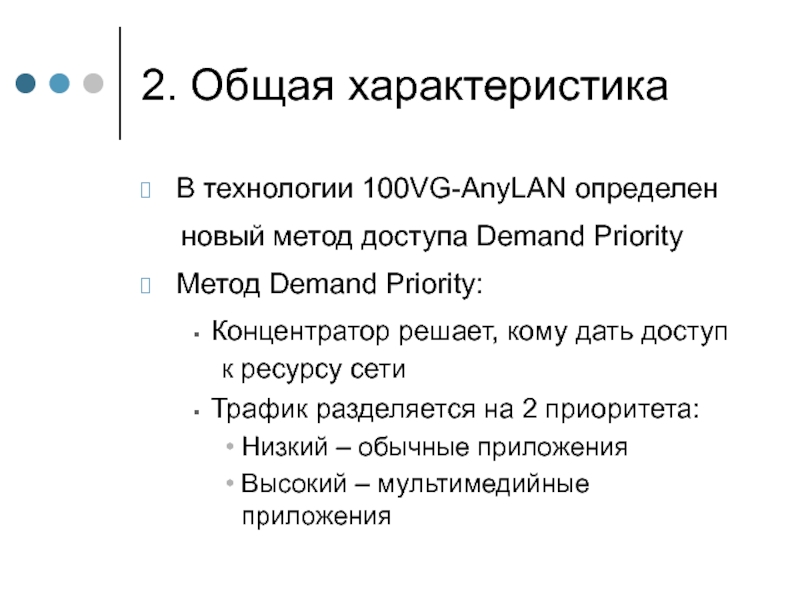

Слайд 42. Общая характеристика
В технологии 100VG-AnyLAN определен
новый метод доступа Demand

Priority
Метод Demand Priority:
Концентратор решает, кому дать доступ
к ресурсу сети
Трафик

разделяется на 2 приоритета:
Низкий – обычные приложения
Высокий – мультимедийные приложения


2. Общая характеристикаВ технологии 100VG-AnyLAN определен 	новый метод доступа Demand PriorityМетод Demand Priority:Концентратор решает, кому дать доступ

Слайд 5Структура сети 100VG-AnyLAN
Корневой
концентратор
100VG - Any LAN


Коммутатор
Ethernet



Мост/маршрутизатор
Ethernet,

FDDI, ATM, Token Ring

Уровень 2


Структура сети 100VG-AnyLAN Корневой концентратор100VG - Any LAN Коммутатор EthernetМост/маршрутизаторEthernet, FDDI, ATM, Token RingУровень 2

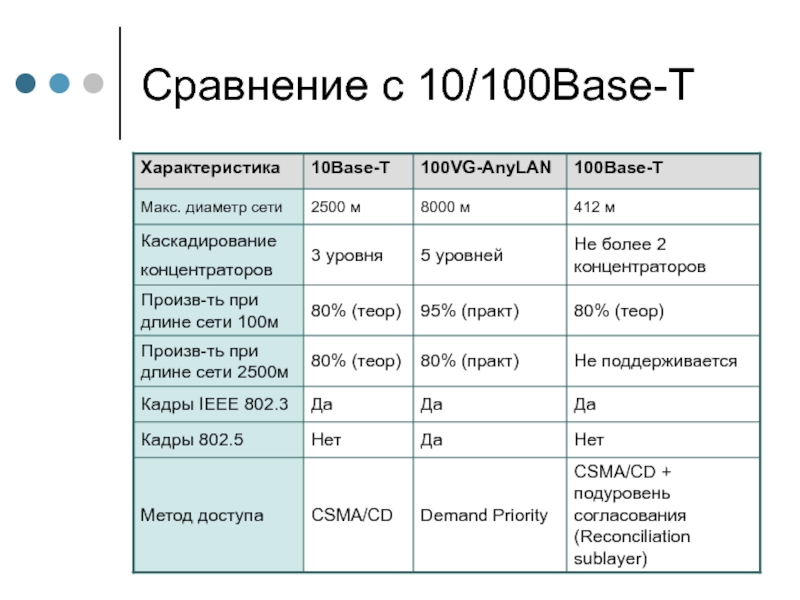

Слайд 6Сравнение с 10/100Base-T

Сравнение с 10/100Base-T

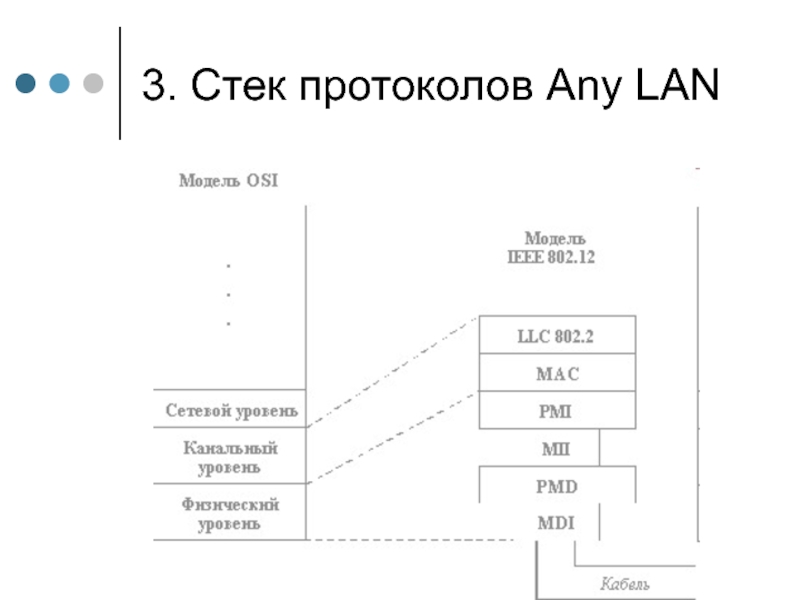

Слайд 73. Стек протоколов Any LAN

3. Стек протоколов Any LAN

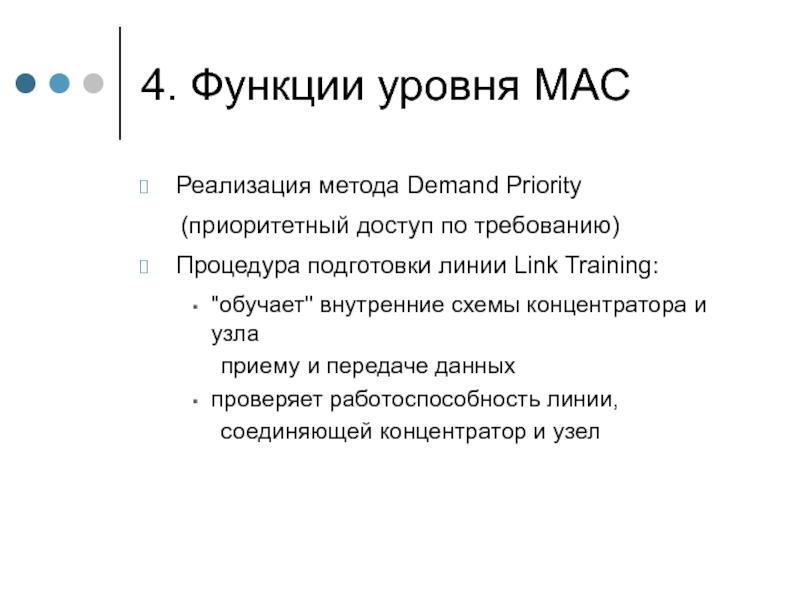

Слайд 84. Функции уровня MAC
Реализация метода Demand Priority
(приоритетный доступ по

требованию)
Процедура подготовки линии Link Training:
"обучает" внутренние схемы концентратора и

узла
приему и передаче данных
проверяет работоспособность линии,
соединяющей концентратор и узел

4. Функции уровня MACРеализация метода Demand Priority 	(приоритетный доступ по требованию)Процедура подготовки линии Link Training:

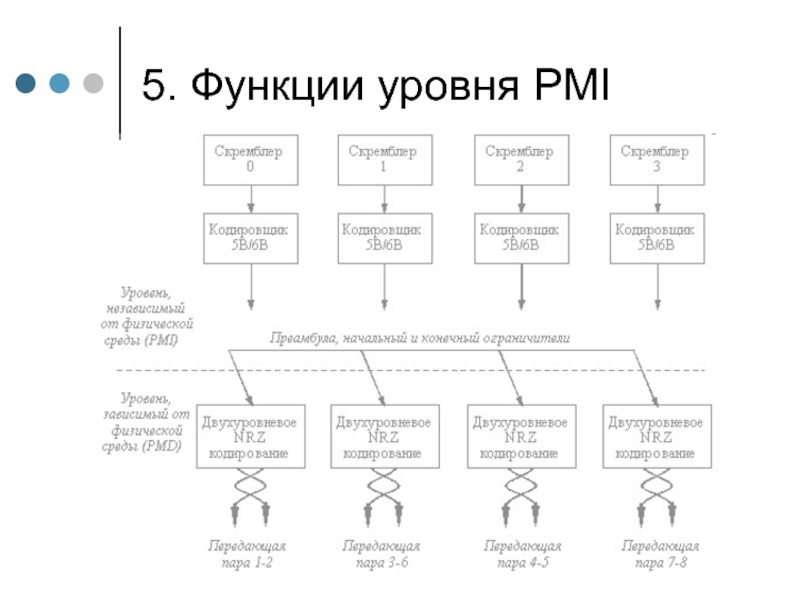

Слайд 95. Функции уровня PMI

5. Функции уровня PMI

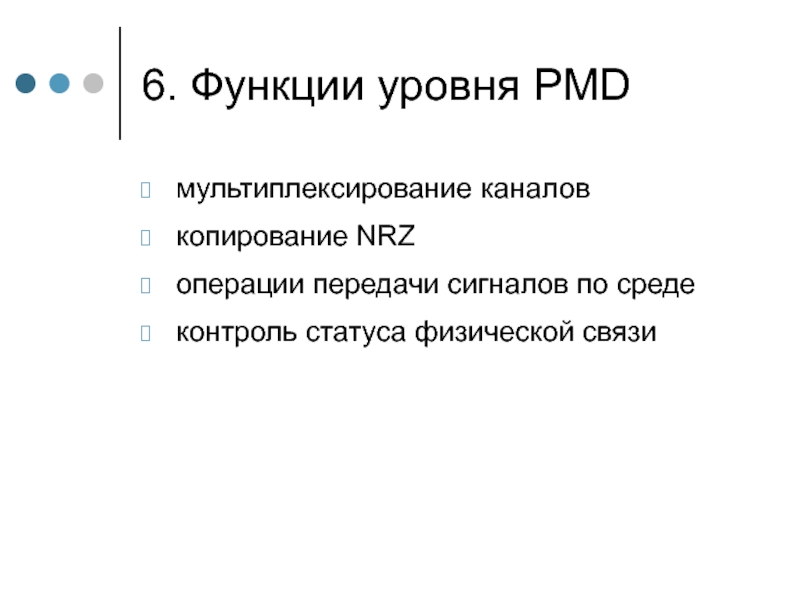

Слайд 106. Функции уровня PMD
мультиплексирование каналов
копирование NRZ
операции передачи сигналов по

среде
контроль статуса физической связи

6. Функции уровня PMDмультиплексирование каналов копирование NRZоперации передачи сигналов по среде контроль статуса физической связи

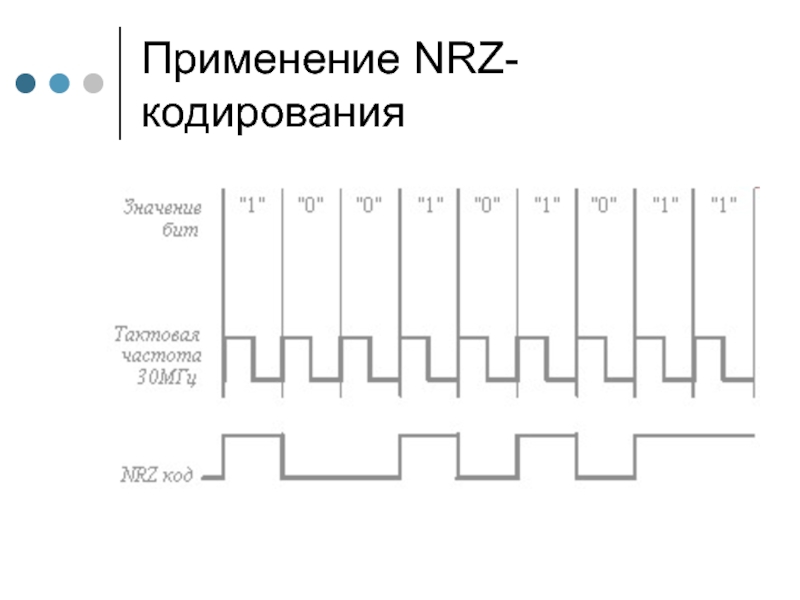

Слайд 11Применение NRZ-кодирования

Применение NRZ-кодирования

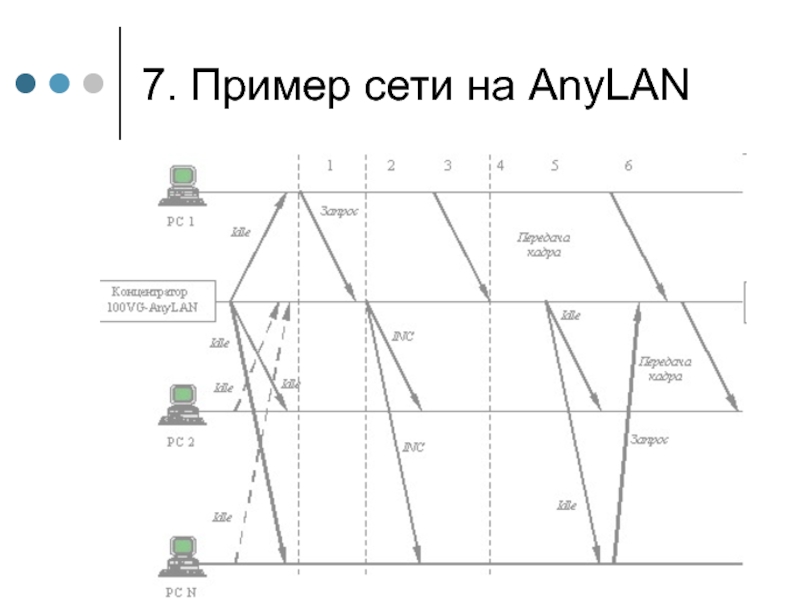

Слайд 127. Пример сети на AnyLAN

7. Пример сети на AnyLAN

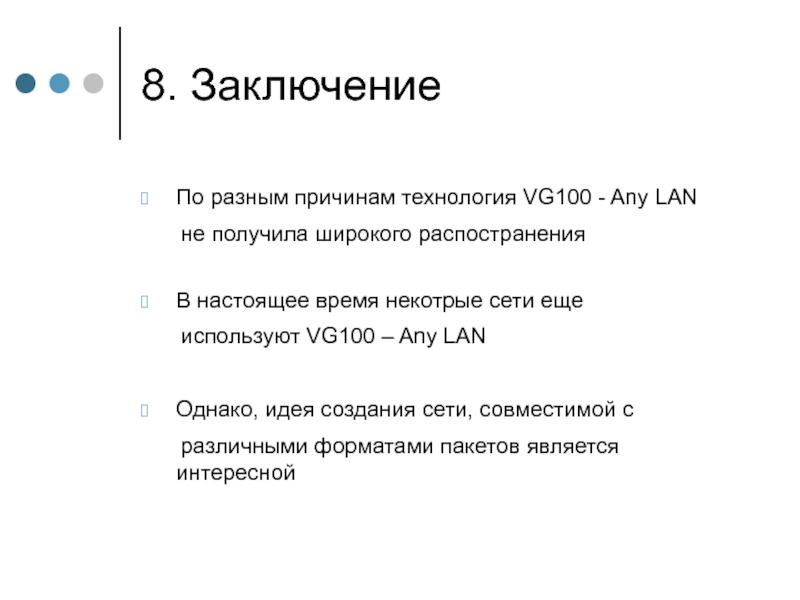

Слайд 138. Заключение
По разным причинам технология VG100 - Any LAN
не

получила широкого распостранения

В настоящее время некотрые сети еще
используют

VG100 – Any LAN

Однако, идея создания сети, совместимой с
различными форматами пакетов является интересной


8. ЗаключениеПо разным причинам технология VG100 - Any LAN 	не получила широкого распостранения В настоящее время некотрые

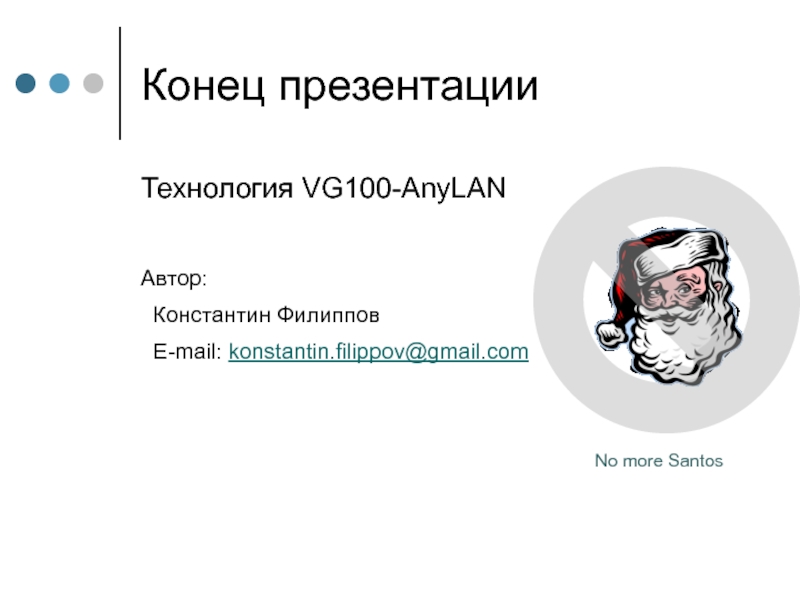

Слайд 14Конец презентации
Технология VG100-AnyLAN

Автор:
Константин Филиппов
E-mail: konstantin.filippov@gmail.com


No more Santos

Конец презентацииТехнология VG100-AnyLANАвтор: Константин Филиппов  E-mail: konstantin.filippov@gmail.comNo more Santos
