1 1. Смотрим масштабы: в каком дана карта и в каком просят выполнить профиль
Содержание
- 1. 1 1. Смотрим масштабы: в каком дана карта и в каком просят выполнить профиль
- 2. 4,1 см = 41 мм2. Профиль идет
- 3. 4,1 см * 2 = 8,2 см
- 4. 13254Род.6 44. Отмечаем на отрезке АВ на
- 5. 1 + 10 + 12 + 4

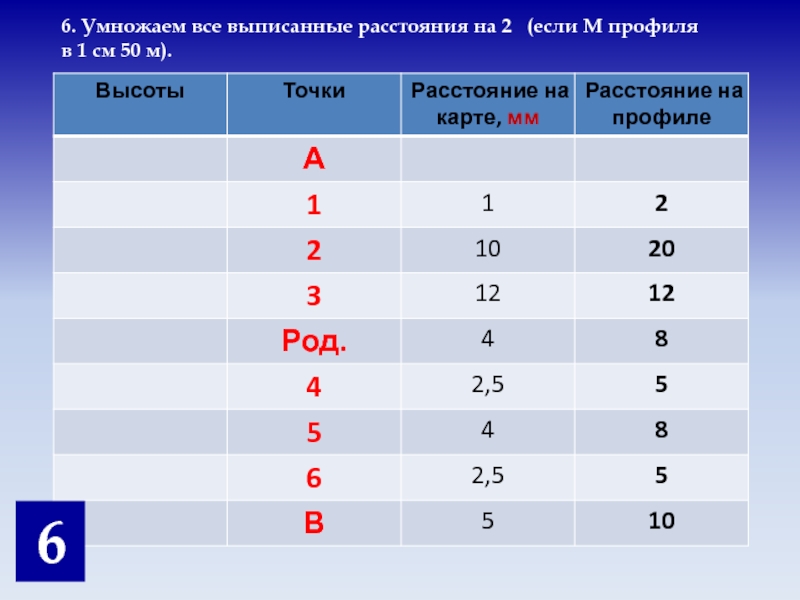

- 6. 66. Умножаем все выписанные расстояния на
- 7. АВ1324Род.65Всего 8,2 см = 82 мм 77.
- 8. 8. К расстояниям записываем высоту для каждой
- 9. АВ1324Род.65 99. К основе своего профиля делаем
- 10. АВ1324Род.65145145140150155160140150155160От 145 – 5 = 140
- 11. АВ1324Род.65145145140150155160140150155160 1111. Ставим ключевые точки профиля –
- 12. АВ1324Род.65145145140150155160140150155160 1212. Соединяем поставленные ключевые точки ПЛАВНОЙ линией.
- 13. АВ1324Род.65145145140150155160140150155160 1313. Отмечаем особым знаком то, что просили: родник, дерево, реку и т.п.
- 14. 1414. Проверяем. Любуемся. Улыбаемся.
- 15. Скачать презентанцию
4,1 см = 41 мм2. Профиль идет по прямой от точки до точки. Берем линейку и измеряем общее расстояние от А до В (от начала до конца). 2
Слайды и текст этой презентации

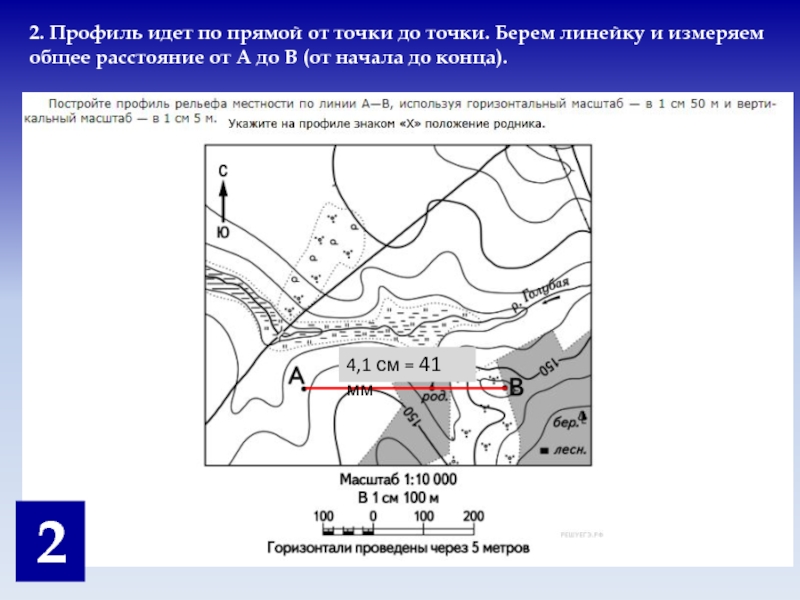

Слайд 24,1 см = 41 мм
2. Профиль идет по прямой от
точки до точки. Берем линейку и измеряем общее расстояние от
А до В (от начала до конца). 2
Слайд 34,1 см * 2 = 8,2 см
41 мм * 2 = 82 мм
А
В
3

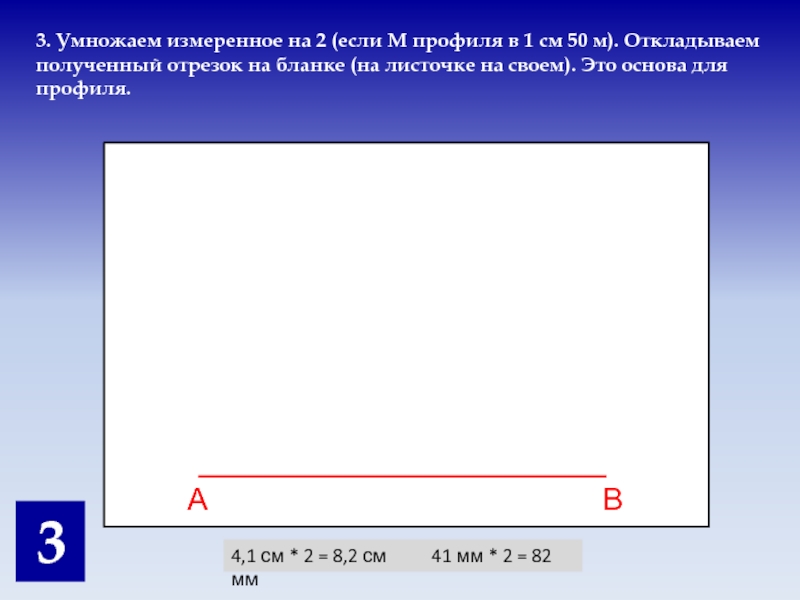

3. Умножаем
измеренное на 2 (если М профиля в 1 см 50 м). Откладываем полученный отрезок на бланке (на листочке на своем). Это основа для профиля.
Слайд 41
3
2
5
4
Род.
6
4

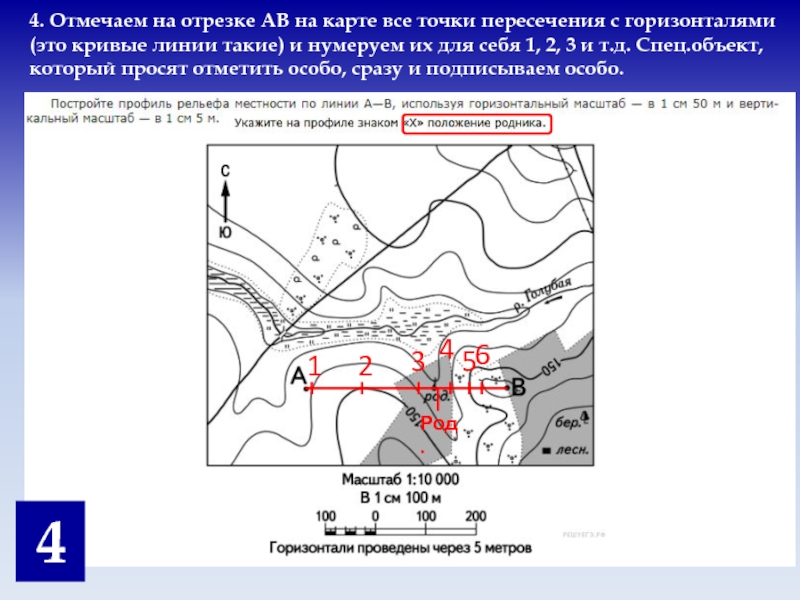

4. Отмечаем на отрезке АВ на карте все точки
пересечения с горизонталями (это кривые линии такие) и нумеруем их
для себя 1, 2, 3 и т.д. Спец.объект, который просят отметить особо, сразу и подписываем особо.
Слайд 51 + 10 + 12 + 4 + 2,5 +
4 + 2,5 + 5 = 41 УРА!
5

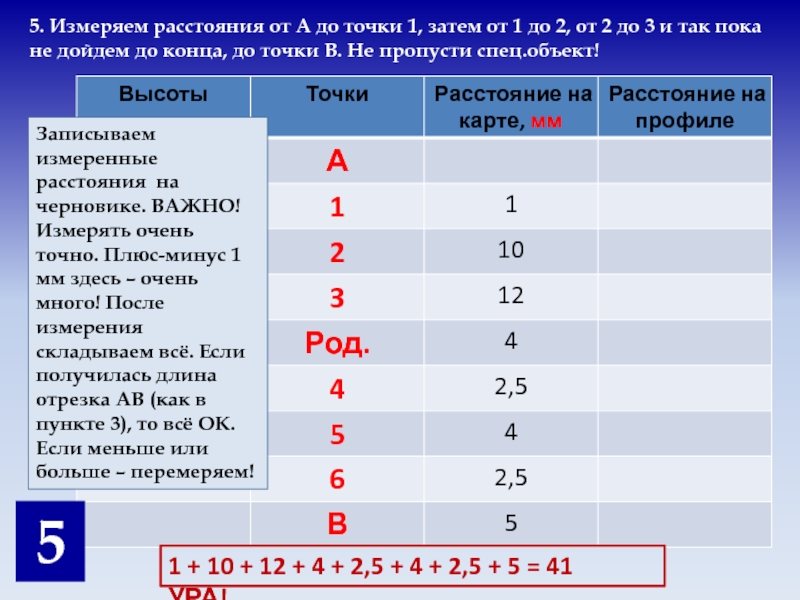

5.
Измеряем расстояния от А до точки 1, затем от 1 до 2, от 2 до 3 и так пока не дойдем до конца, до точки В. Не пропусти спец.объект! Записываем измеренные расстояния на черновике. ВАЖНО! Измерять очень точно. Плюс-минус 1 мм здесь – очень много! После измерения складываем всё. Если получилась длина отрезка АВ (как в пункте 3), то всё ОК. Если меньше или больше – перемеряем!
Слайд 7А
В
1
3
2
4
Род.
6
5
Всего 8,2 см = 82 мм
7

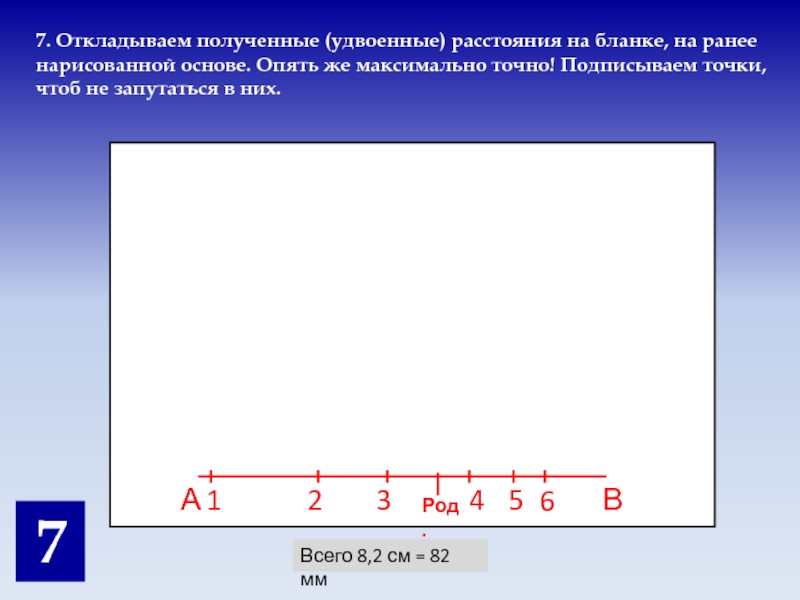

7. Откладываем полученные (удвоенные)
расстояния на бланке, на ранее нарисованной основе. Опять же максимально
точно! Подписываем точки, чтоб не запутаться в них.
Слайд 88. К расстояниям записываем высоту для каждой точки А, 1,
2, 3 .. В. Начинаем с горизонталей, которые подписаны на
карте. Соседняя горизонталь будет на 5 метров выше или ниже (обычно «Горизонтали проведены через 5 метров»). 8
*Река, озеро, овраг всегда внизу, к ним спускаемся, высота уменьшается. **Высоты точек А и В, как правило, даны, или определяем примерно. ***Высоту особого объекта определяем примерно.
Слайд 9А
В
1
3
2
4
Род.
6
5
9
9. К основе своего профиля делаем вертикальные шкалы с
левого и правого края. То есть от точки А вверх
линия с отметками через 1 см (= 5 метров) и от точки В аналогично.
Слайд 10А
В
1
3
2
4
Род.
6
5
145
145
140
150
155
160
140
150
155
160
От 145 – 5 = 140
до 155 + 5 = 160
10

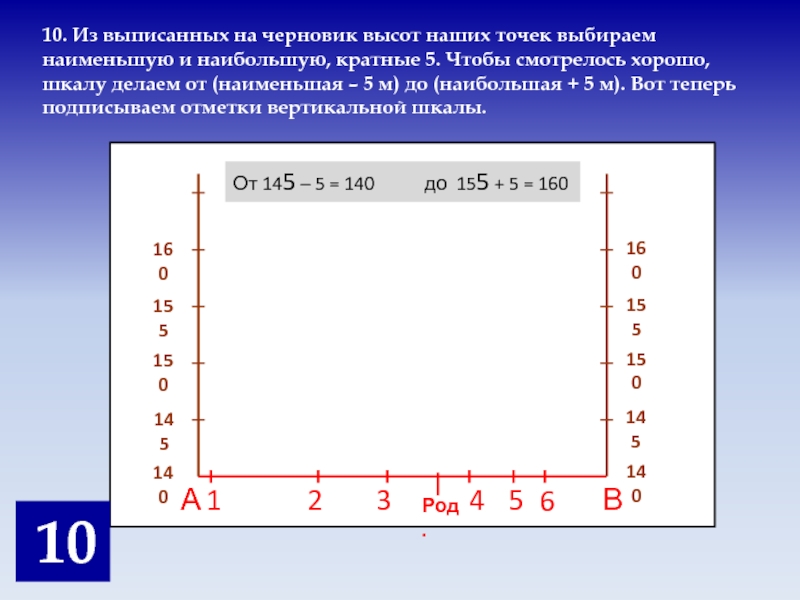

10. Из выписанных
на черновик высот наших точек выбираем наименьшую и наибольшую, кратные 5. Чтобы смотрелось хорошо, шкалу делаем от (наименьшая – 5 м) до (наибольшая + 5 м). Вот теперь подписываем отметки вертикальной шкалы.
Слайд 11А
В
1
3
2
4
Род.
6
5
145
145
140
150
155
160
140
150
155
160
11

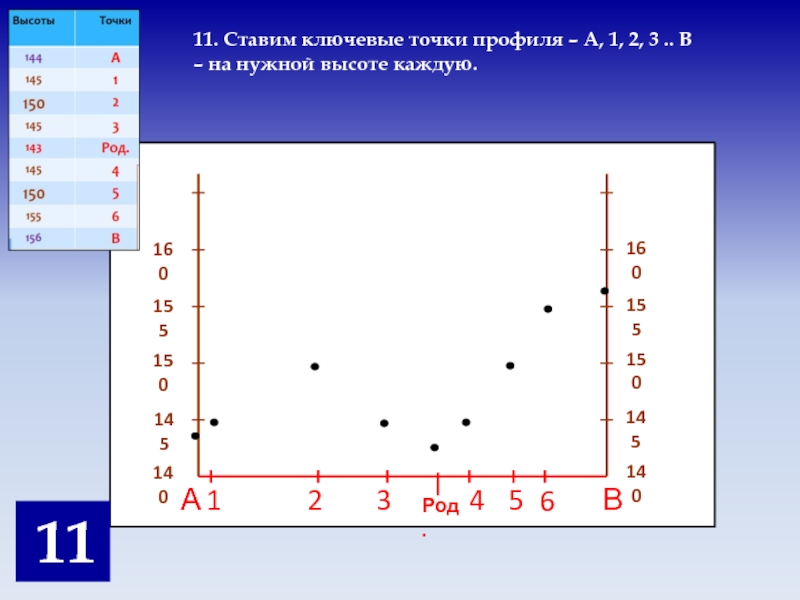

11. Ставим ключевые точки профиля – А, 1, 2,
3 .. В – на нужной высоте каждую.
Слайд 12А
В
1
3
2
4
Род.
6
5
145
145
140
150
155
160
140
150
155
160
12

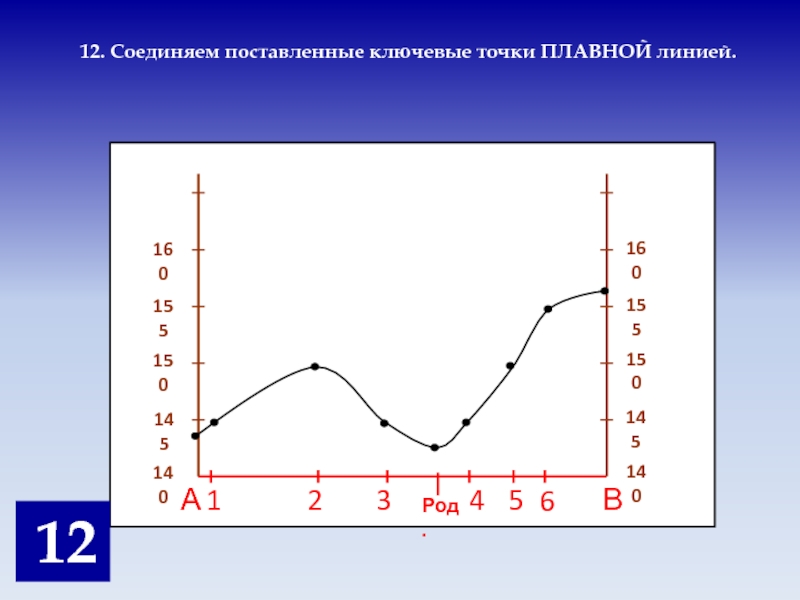

12. Соединяем поставленные ключевые точки ПЛАВНОЙ линией.
Слайд 13А
В
1
3
2
4
Род.
6
5
145
145
140
150
155
160
140
150
155
160
13
13. Отмечаем особым знаком то, что просили: родник, дерево,
реку и т.п.
