14
Содержание
- 1. 14
- 2. Суммирование двоичных чисел по модулю 2Но требуется
- 3. Суммирование двоичных чиселПереносКак?В обычной арифметике используется переносРазрядная сетка

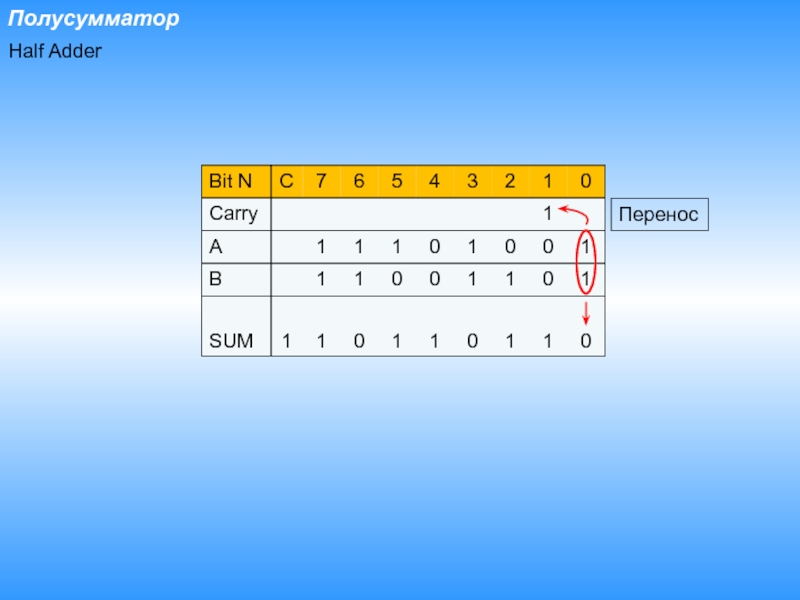

- 4. ПолусумматорПереносHalf Adder
- 5. ПолусумматорHalf AdderВходыВыходыТаблица истинностиСуммаВыход переносаCarry Out
- 6. Полный сумматорFull AdderВходыВыходыТаблица истинностиСуммирование с учетом переносаКонечно можно и на основных логических элементах.
- 7. Многоразрядный сумматор с последовательным переносомRipple Adder
- 8. Время выполненияRipple AdderВремя выполнения операции- разрядность сумматора- задержка распространения по переносуМногоразрядный сумматор с последовательным переносом
- 9. Время выполненияКак уменьшить время операции?Теоретически можно реализовать
- 10. Время выполненияКак уменьшить время операции?Надо искать компромисс.Такой

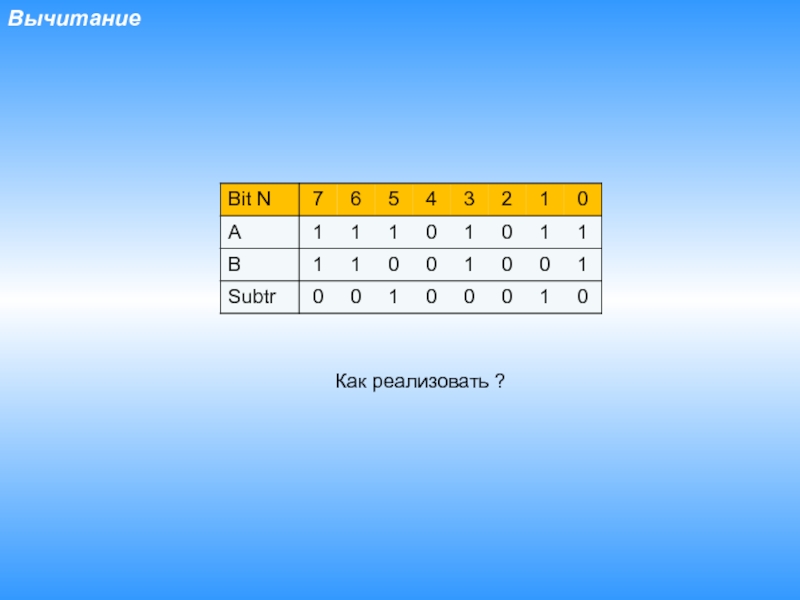

- 11. ВычитаниеКак реализовать ?
- 12. Вычитание через сложение. Дополнительный код.75-22=53Десятичная арифметика. Двухразрядная

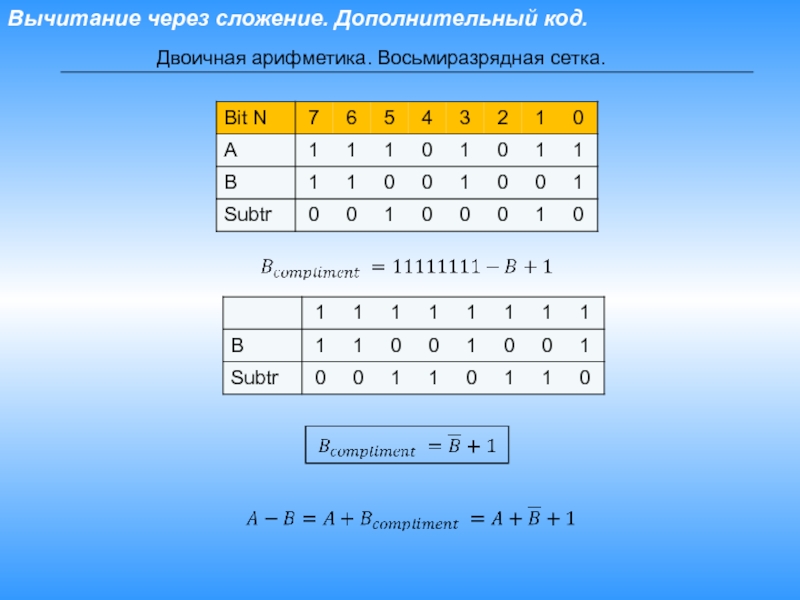

- 13. Вычитание через сложение. Дополнительный код.Двоичная арифметика. Восьмиразрядная сетка.
- 14. Последовательный вычитатель A-BСумматор
- 15. Последовательный вычитатель A-B
- 16. Последовательный вычитатель A-BДобавление 1
- 17. Простейшее АЛУАрифметически-Логическое УстройствоArithmetic Logic Unit (ALU)Две операции:A+BA-BСложение A+BВычитание A-BМожно ли одним устройством?
- 18. Простейшее АЛУАрифметически-Логическое УстройствоArithmetic Logic Unit (ALU)Две операции:A+BA-BOpcodeУправляемые инверторы
- 19. Простейшее АЛУАрифметически-Логическое Устройство. Компаратор.A-BФлаги

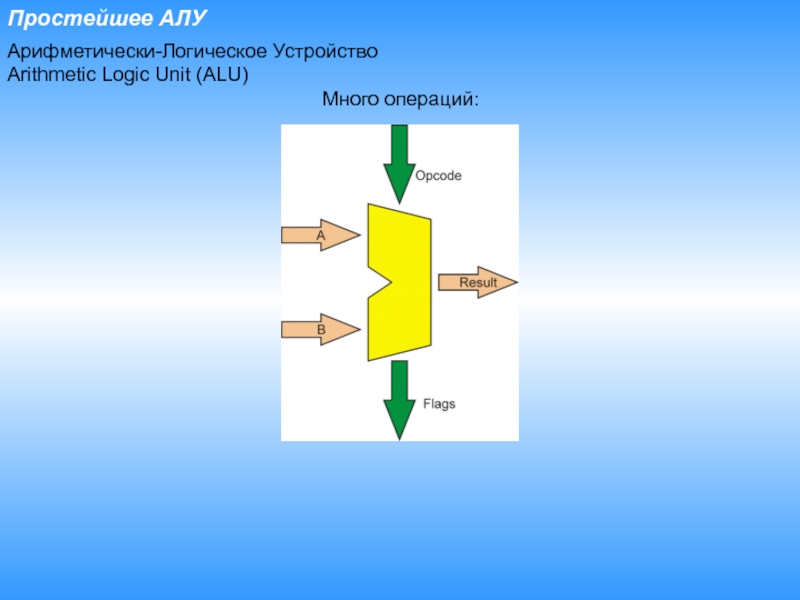

- 20. Простейшее АЛУАрифметически-Логическое УстройствоArithmetic Logic Unit (ALU)Много операций:
- 21. Простейшее АЛУАрифметически-Логическое УстройствоArithmetic Logic Unit (ALU)
- 22. Скачать презентанцию
Суммирование двоичных чисел по модулю 2Но требуется и «нормальная» арифметикаМы уже знаем как просуммировать два двоичных числа без переноса (по модулю 2)
Слайды и текст этой презентации
Слайд 3Суммирование двоичных чисел
Перенос
Как?
В обычной арифметике используется перенос
Разрядная сетка
Слайд 6Полный сумматор
Full Adder
Входы
Выходы
Таблица истинности
Суммирование с учетом переноса
Конечно можно и на
основных логических элементах.
Слайд 8Время выполнения
Ripple Adder
Время выполнения операции
- разрядность сумматора
- задержка распространения по
переносу
Многоразрядный сумматор с последовательным переносом
Слайд 9Время выполнения
Как уменьшить время операции?
Теоретически можно реализовать комбинаторную схему на
основных логических элементах
Тогда время выполнения операции
В n раз быстрее.
Для современных
сумматоров с n=64 требуется реализовать n+1 таблицу истинности со 128-ю переменными. Это немыслимо!

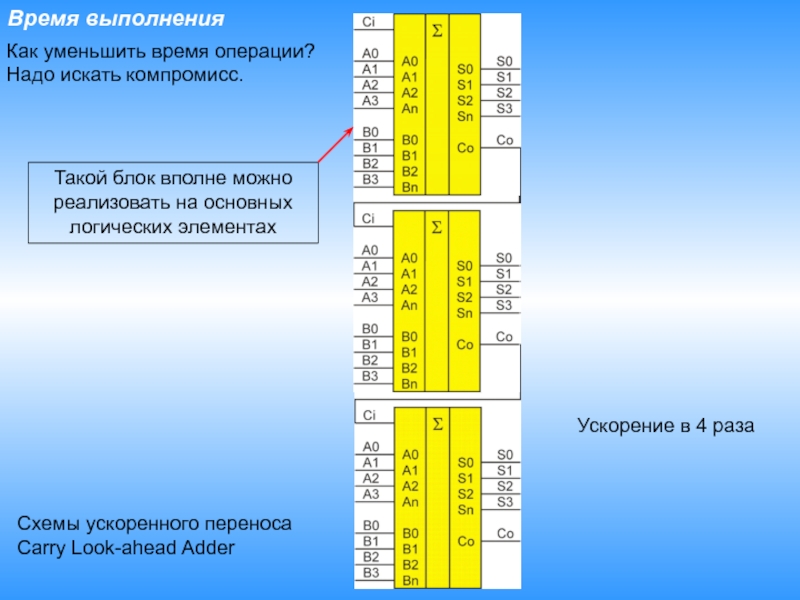

Слайд 10Время выполнения
Как уменьшить время операции?
Надо искать компромисс.
Такой блок вполне можно
реализовать на основных логических элементах
Ускорение в 4 раза
Схемы ускоренного переноса
Carry
Look-ahead Adder
Слайд 12Вычитание через сложение. Дополнительный код.
75-22=53
Десятичная арифметика. Двухразрядная сетка.
Отрицательное число -22
представим в дополнительном (до 100) коде
-22=99-22+1=78complement
75+78=153
Максимальное число в заданной разрядной
сеткеОтрицательное число -22 в дополнительном коде
Пример 1
Пример 2
18-38=-20
-18=99-18+1=72complement
18+72=080
80 это -20 в дополнительном коде
Знаковый разряд
Фокус-покус:

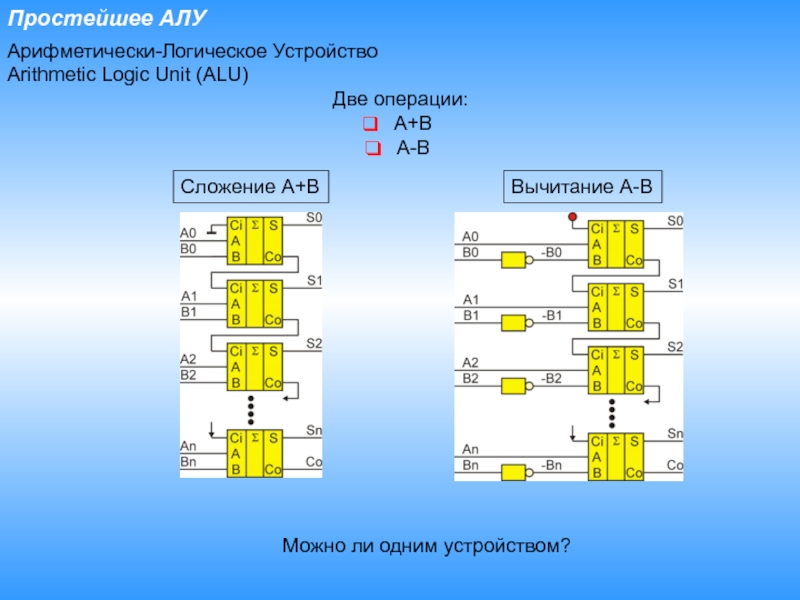

Слайд 17Простейшее АЛУ
Арифметически-Логическое Устройство
Arithmetic Logic Unit (ALU)
Две операции:
A+B
A-B
Сложение A+B
Вычитание A-B
Можно ли
одним устройством?
Слайд 18Простейшее АЛУ
Арифметически-Логическое Устройство
Arithmetic Logic Unit (ALU)
Две операции:
A+B
A-B
Opcode
Управляемые инверторы
