Л5 Трехфазн-треуг.ppt
Содержание
- 1. Л5 Трехфазн-треуг.ppt
- 2. ABCacbФазные напряжения приемника:
- 3. ABCacbЛинейные напряжения (между линейными проводами):
- 4. линейные и фазные напряжения совпадают

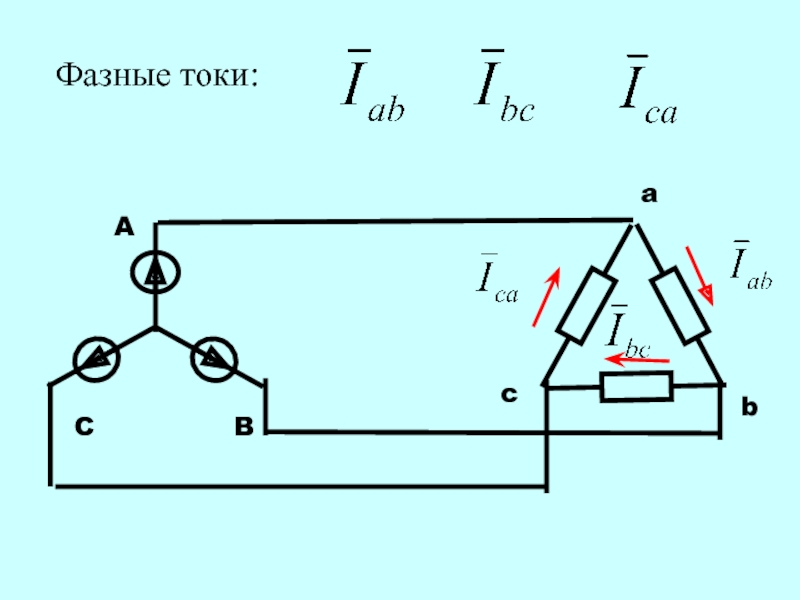

- 5. Фазные токи:ABCacb
- 6. Фазные токи - по закону Ома:
- 7. ABCacbЛинейные токи (токи в линейных проводах): IA IB IC
- 8. Линейные токи Составим уравнения по первому закону Кирхгофа:Для узла «a»Для узла «b»Для узла «c»
- 9. Линейные токи:

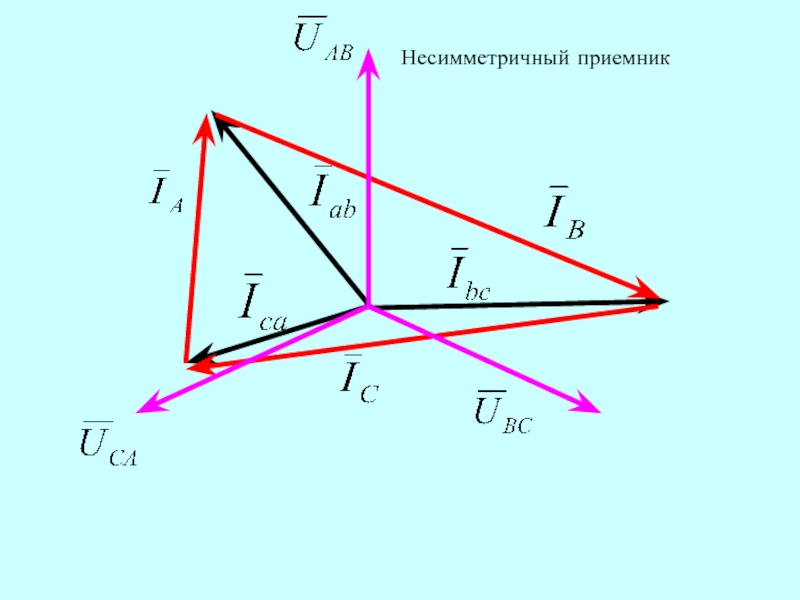

- 10. Несимметричный приемник

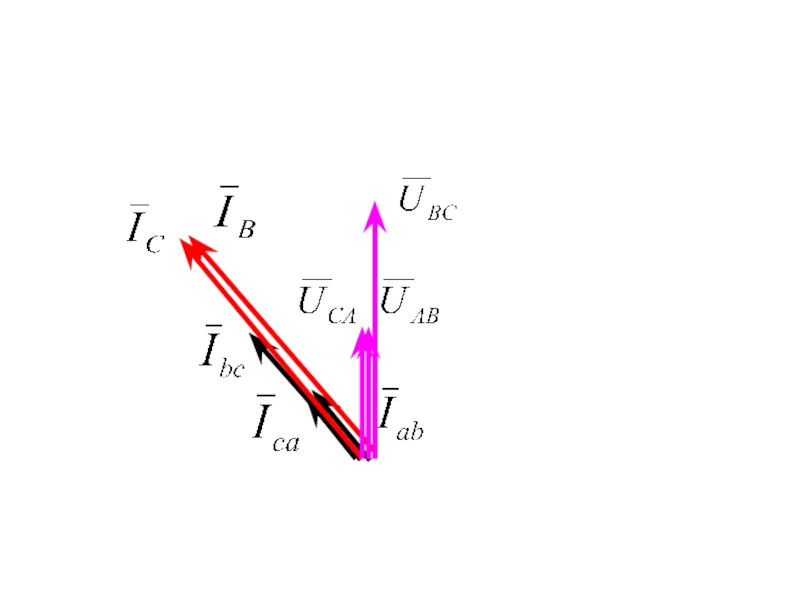

- 11. Симметричный приемник
- 12. При симметричном приемнике модули линейных токов равны друг другу:при симметричном приемнике:
- 13. Расчет трехфазной цепи при соединении приемника «треугольником» в случае симметричного приемника
- 14. Достоинство «треугольника»:При любом приемнике (симметричный или несимметричный

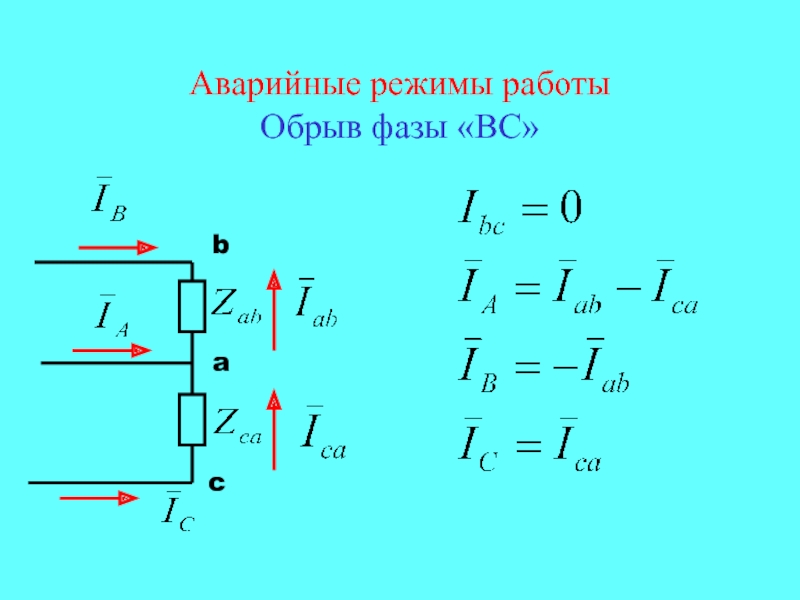

- 15. Аварийные режимы работы Обрыв фазы «ВС»bac
- 16. Слайд 16

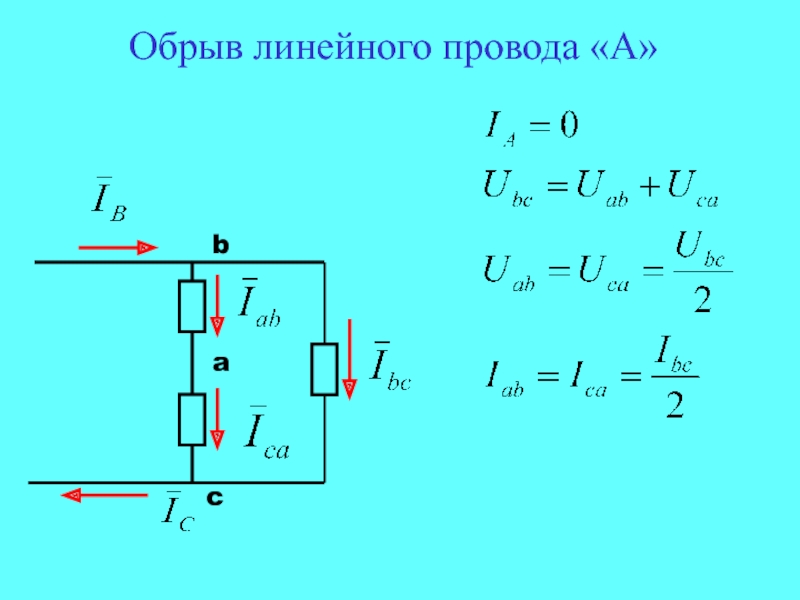

- 17. Обрыв линейного провода «А»bac
- 18. Слайд 18
- 19. Мощность трехфазной цепиАктивная мощностьРеактивная мощностьПолная мощность
- 20. В случае симметричного приемника:
- 21. При включении приемника «звездой»:При включении приемника «треугольником»:

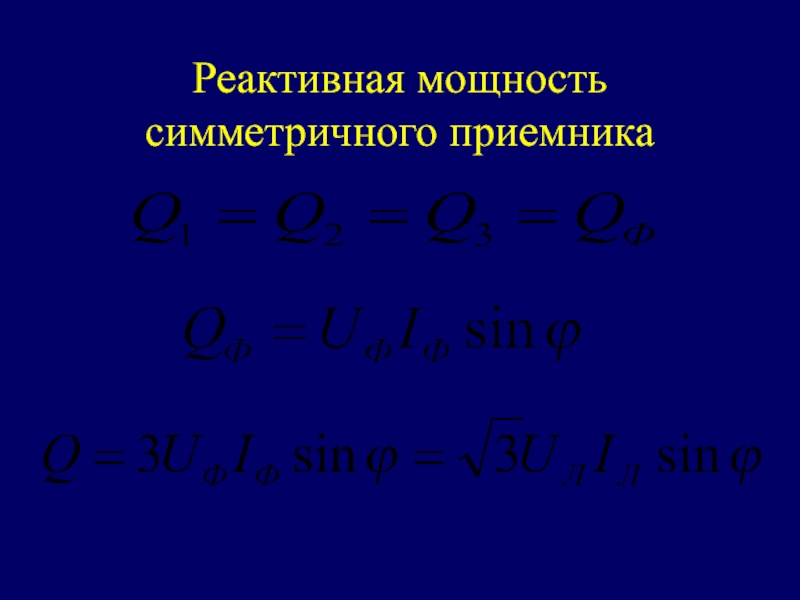

- 22. Реактивная мощность симметричного приемника
- 23. Полная мощность симметричного приемника
- 24. При несимметричной нагрузке:активная Р=РА+РВ+РСреактивная
- 25. активная мощность Р=РАВ+РВС+РСАРеактивная: зная, что Q=QL – QC, определяем Q=QAB+QBC – QCAПолная мощность:
- 26. Скачать презентанцию

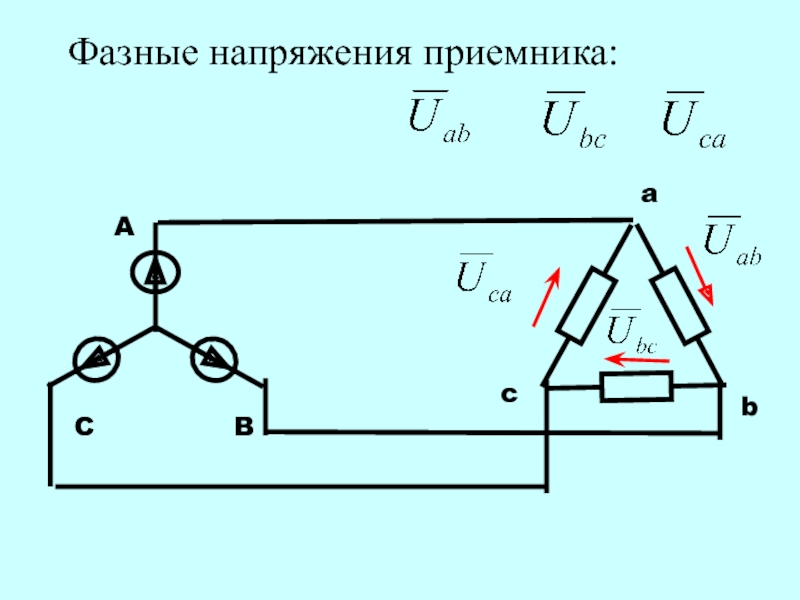

ABCacbФазные напряжения приемника:
Слайды и текст этой презентации

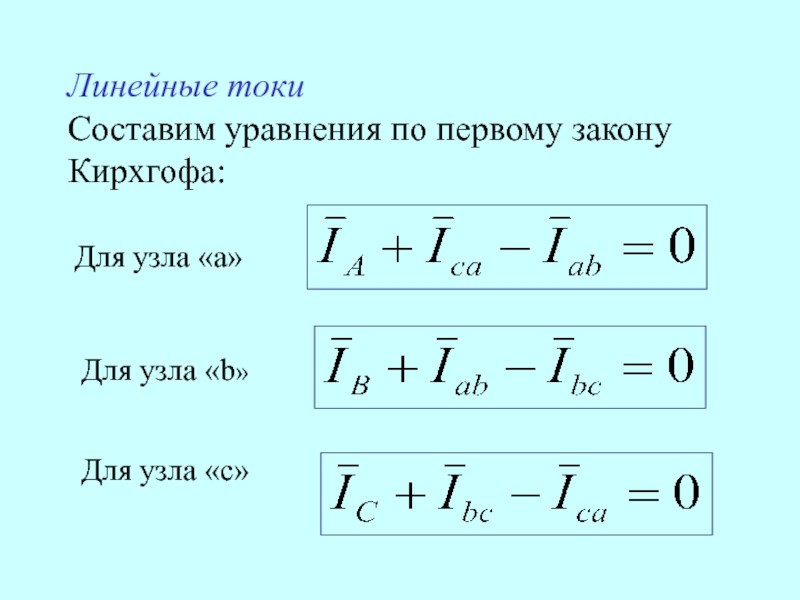

Слайд 8Линейные токи
Составим уравнения по первому закону Кирхгофа:
Для узла «a»
Для узла
«b»
Для узла «c»
Слайд 12При симметричном приемнике модули линейных токов равны друг другу:
при симметричном
приемнике:
Слайд 13Расчет трехфазной цепи при соединении приемника «треугольником»
в случае симметричного приемника
Слайд 14Достоинство «треугольника»:
При любом приемнике (симметричный или несимметричный приемник) фазные напряжения
совпадают с линейными.
Следовательно, фазные напряжения имеют номинальные значения при
любой нагрузке.

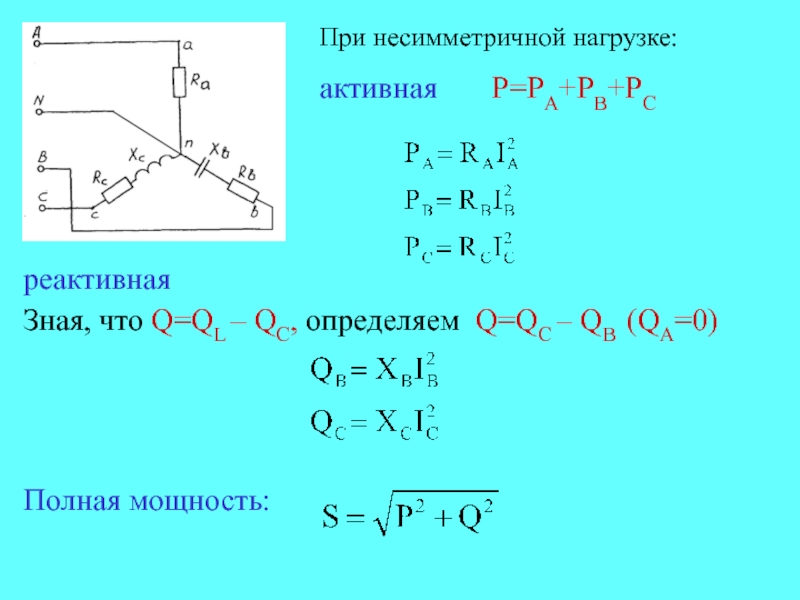

Слайд 24При несимметричной нагрузке:
активная Р=РА+РВ+РС
реактивная
Зная, что Q=QL
– QC, определяем Q=QC – QB (QA=0)
Полная мощность:

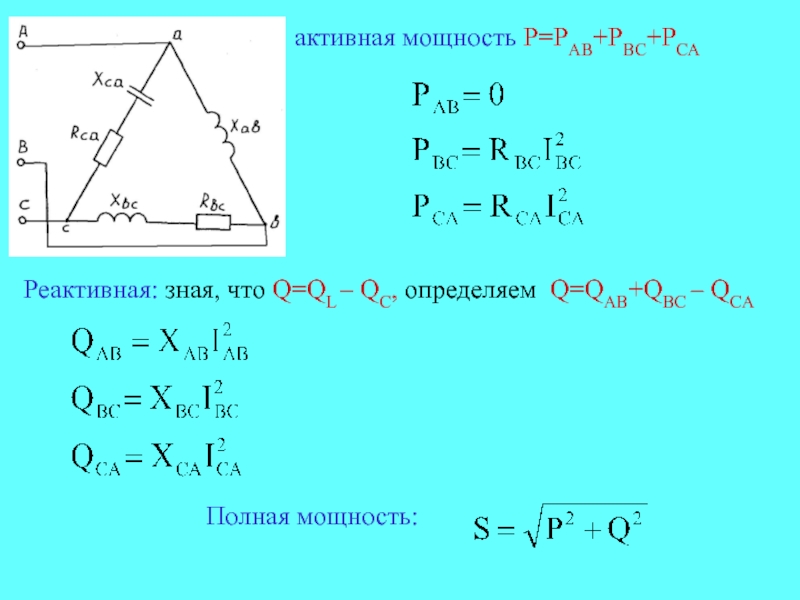

Слайд 25активная мощность Р=РАВ+РВС+РСА
Реактивная: зная, что Q=QL – QC, определяем Q=QAB+QBC
– QCA
Полная мощность:
