04_0_Соотношение между длительностью и полосой.ppt
Содержание
Тэф и Ωэф являются среднеквадратическими отклонениямисоответственно от t=t0 и ω=0. Поэтому полную длительностьсигнала следует приравнять 2Тэф, а полную ширину спектра(включая и область отрицательных частот) – величине 2Ωэф. ЕслитоНаименьшее возможное значение ТэфΩэф=1/2
Слайды и текст этой презентации
Слайд 1Соотношение между длительностью сигнала и шириной
его спектра. Скорость убывания спектра
Определение
произведения (полоса)×(длительность):
Слайд 2
Тэф и Ωэф являются среднеквадратическими отклонениями
соответственно от t=t0 и ω=0.
Поэтому полную длительность
сигнала следует приравнять 2Тэф, а полную ширину спектра
(включая
и область отрицательных частот) – величине 2Ωэф. Если
то
Наименьшее возможное значение ТэфΩэф=1/2 соответствует колоколообразному импульсу.
Слайд 4
Энергия, содержащаяся в полосе Δf от ω=0 до некоторой
граничной частоты
ωгр=2πfгр

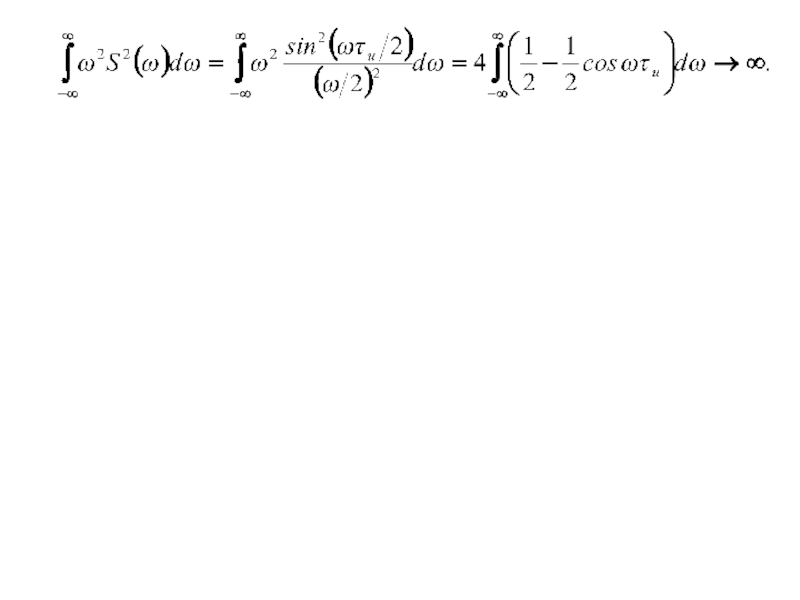

Для прямоугольного импульса в соответствии с (2.26)
где
Для треугольного импульса
Введём
Для гауссовского импульса
Слайд 6Скорость убывания спектра вне основной полосы
Вне основной полосы частотный спектр
убывает по закону
1/ωn+1, где n порядок производной, при которой происходит
первый
разрыв.
