Слайд 1Презентация
курса «Инженерная графика»

2 семестр

Авторы: доц. Мокрецова Л.О.- mok@misis.ru
доц. Головкина В.Б.

–valeri@misis.ru
Москва,2008

Презентациякурса «Инженерная графика»2 семестрАвторы: доц. Мокрецова Л.О.- mok@misis.ru	доц. Головкина В.Б. –valeri@misis.ruМосква,2008

Слайд 2Содержание презентации
Раздел 7. Соединение деталей. Разъемные и неразъемные соединения. Резьба.

Раздел

8. Эскизирование деталей. Составление спецификации.
Раздел 9. Сборочный чертеж.

Раздел

11. Деталирование.

Рекомендуемая литература.




.
Содержание презентации Раздел 7. Соединение деталей. Разъемные и неразъемные соединения. Резьба.Раздел 8. Эскизирование деталей. Составление спецификации. Раздел

Слайд 3Что требуется студенту для успешного освоения дисциплины:
Приносить на практические занятия

тетрадь с лекциями;
Заказать в библиотеке требуемую справочную литературу;
После каждого занятия

прорабатывать изучаемый материал и выполнять заданные домашние задания.

Что требуется студенту для успешного освоения дисциплины:Приносить на практические занятия тетрадь с лекциями;Заказать в библиотеке требуемую справочную

Слайд 4Что требуется студенту для успешного освоения дисциплины: (продолжение)
Для выполнения домашнего задания

иметь папку для черчения с форматами А3 , версию КОМПАС

3D 8V Plus, КОМПАС 3D 9V, КОМПАС 3D 10V ;

На практических занятиях необходимо иметь чертёжные инструменты:

1. карандаши марок М,2М,3М, Т,2Т, ТМ…;
2. циркуль;
3. ластик;
4. два угольника: 30°и 60 °, 45 °
Что требуется студенту для успешного освоения дисциплины: (продолжение)Для выполнения домашнего задания иметь папку для черчения с форматами

Слайд 5График работы в 1 половине семестре

На 1 неделе объясняется материал

по темам: «Резьба» и «Соединение деталей». Выполняется аудиторная работа. Выдается

ДЗ1.

На 2 неделе проводится лабораторное занятие по разъемным соединениям деталей с применением КОМПАС 3D.

На 3 неделе объясняется материал по теме «Неразъемные соединения деталей».Выполняется работа в рабочей тетради и на компьютере.

На 4 неделе проводится контроль знаний по темам: «Резьба» и «Соединение деталей» (КР1) .Проверяется выполнение ДЗ1 на компьютере и в рабочей тетради.

На 5 неделе объясняется материал по выполнению эскизов деталей. Сдается ДЗ1( закрывается модуль1) и выдается задание ДЗ2 -« Эскизы деталей».Выполняется работа в рабочей тетради.
На 6,7, 8 неделях выполняются эскизы деталей различной сложности в рабочей тетради и на компьютере в КОМПАС 3D. Проверяются эскизы деталей ДЗ2.

На 7 неделе выдается Курсовая работа – « Выполнение рабочих чертежей деталей и создание сборочного чертежа». ( Для групп, где нет КП(работы) проводится аудиторная работа в рабочей тетради)

На 9 неделе проводится контроль знаний по теме: «Эскизы деталей»(КР2).Выдается ДЗ3 «Чтение и создание Сборочных чертежей» .

На 10 неделе проверяются эскизы деталей курсовой работы. Закрывется модуль 2. Выставляется полусеместровая аттестация.
График работы в 1 половине семестреНа 1 неделе объясняется материал по темам: «Резьба» и «Соединение деталей». Выполняется

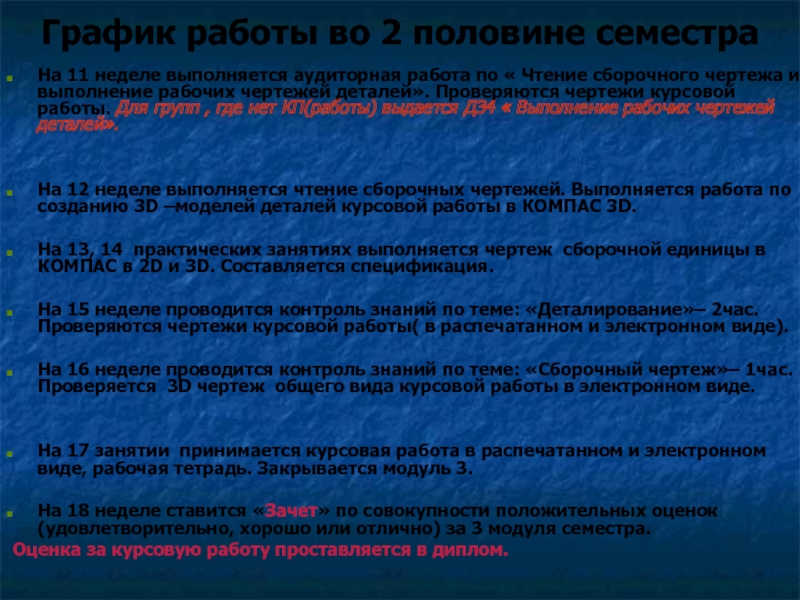

Слайд 6График работы во 2 половине семестра
На 11 неделе выполняется аудиторная

работа по « Чтение сборочного чертежа и выполнение рабочих чертежей

деталей». Проверяются чертежи курсовой работы. Для групп , где нет КП(работы) выдается ДЗ4 « Выполнение рабочих чертежей деталей».


На 12 неделе выполняется чтение сборочных чертежей. Выполняется работа по созданию 3D –моделей деталей курсовой работы в КОМПАС 3D.

На 13, 14 практических занятиях выполняется чертеж сборочной единицы в КОМПАС в 2D и 3D. Составляется спецификация.

На 15 неделе проводится контроль знаний по теме: «Деталирование»– 2час. Проверяются чертежи курсовой работы( в распечатанном и электронном виде).

На 16 неделе проводится контроль знаний по теме: «Сборочный чертеж»– 1час. Проверяется 3D чертеж общего вида курсовой работы в электронном виде.


На 17 занятии принимается курсовая работа в распечатанном и электронном виде, рабочая тетрадь. Закрывается модуль 3.

На 18 неделе ставится «Зачет» по совокупности положительных оценок (удовлетворительно, хорошо или отлично) за 3 модуля семестра.
Оценка за курсовую работу проставляется в диплом.










График работы во 2 половине семестраНа 11 неделе выполняется аудиторная работа по « Чтение сборочного чертежа и

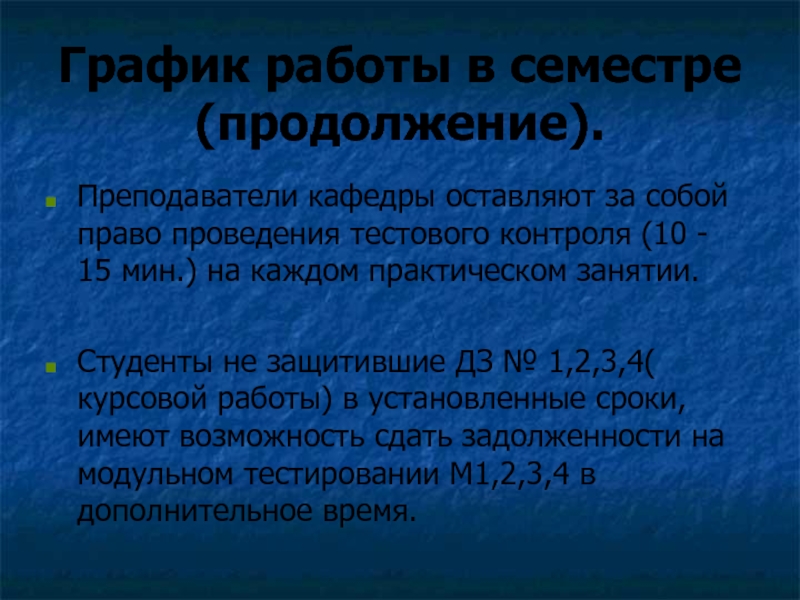

Слайд 7График работы в семестре (продолжение).
Преподаватели кафедры оставляют за собой право

проведения тестового контроля (10 - 15 мин.) на каждом практическом

занятии.

Студенты не защитившие ДЗ № 1,2,3,4( курсовой работы) в установленные сроки, имеют возможность сдать задолженности на модульном тестировании М1,2,3,4 в дополнительное время.
График работы в семестре (продолжение).Преподаватели кафедры оставляют за собой право проведения тестового контроля (10 - 15 мин.)

Слайд 8Аттестация студентов
Полусеместровая аттестация проводится на 10 неделе.

Положительная оценка за аттестацию

ставится в случае положительных оценок ( удовлетворительно, хорошо или отлично)

по результатам защит домашних заданий и контрольных работ по темам:
«Резьбы. Соединение деталей» и «Эскизы деталей».

Аттестация студентовПолусеместровая аттестация проводится на 10 неделе.Положительная оценка за аттестацию ставится в случае положительных оценок ( удовлетворительно,

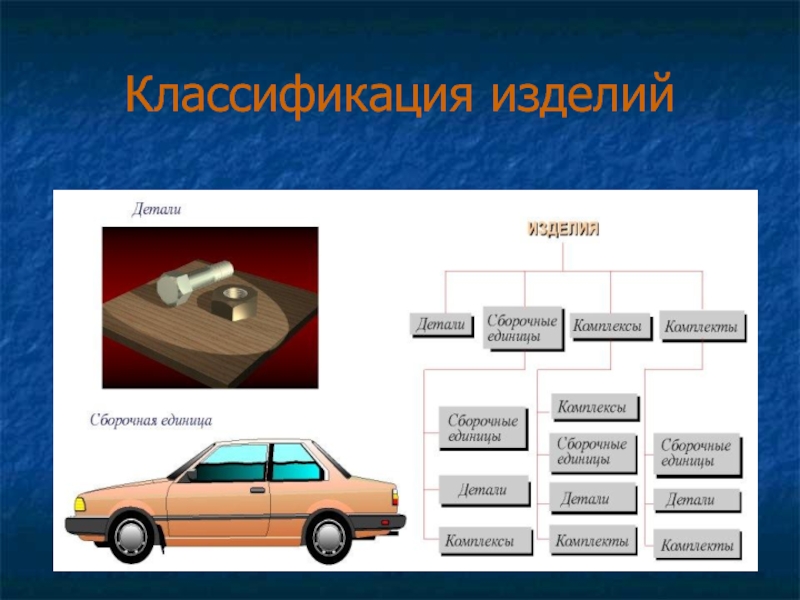

Слайд 9Классификация изделий

Классификация изделий

Слайд 10Раздел 7. Соединение деталей. Разъемные и неразъемные соединения. Резьба.

Раздел 7. Соединение деталей. Разъемные и неразъемные соединения. Резьба.

Слайд 11Типы резьбы



Типы резьбы

Слайд 12Профиль резьбы

Профиль резьбы

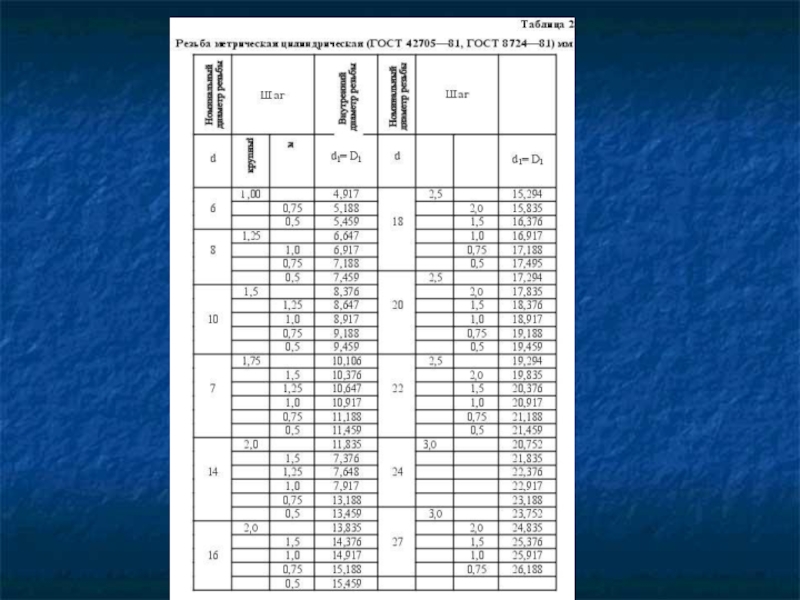

Слайд 14Параметры резьбы


Параметры резьбы

Слайд 15Параметры резьбы

Параметры резьбы

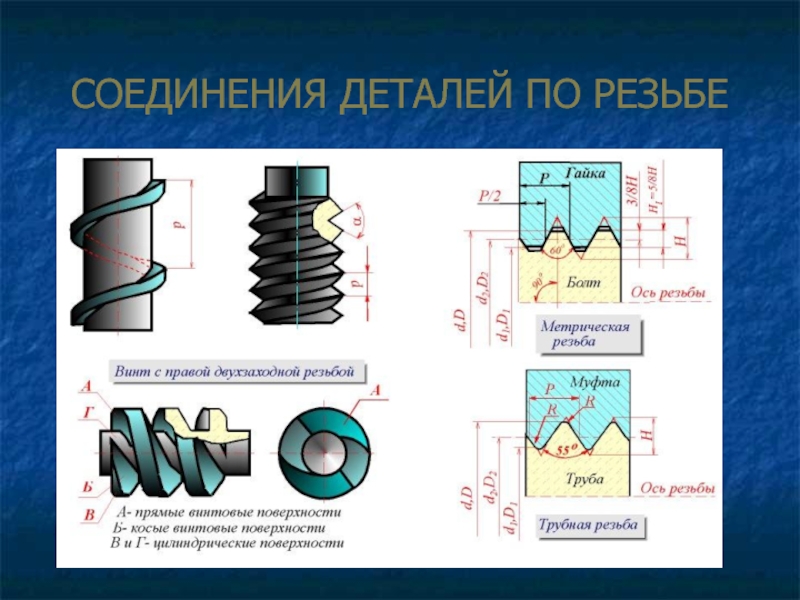

Слайд 16СОЕДИНЕНИЯ ДЕТАЛЕЙ ПО РЕЗЬБЕ

СОЕДИНЕНИЯ ДЕТАЛЕЙ ПО РЕЗЬБЕ

Слайд 17ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ

ИЗОБРАЖЕНИЕ РЕЗЬБЫ НА ЦИЛИНДРИЧЕСКОЙ ПОВЕРХНОСТИ

Слайд 18Изображение резьбы

и резьбовых соединений

Изображение резьбы               и

Слайд 19ИЗОБРАЖЕНИЕ НЕСТАНДАРТНОЙ РЕЗЬБЫ

ИЗОБРАЖЕНИЕ НЕСТАНДАРТНОЙ РЕЗЬБЫ

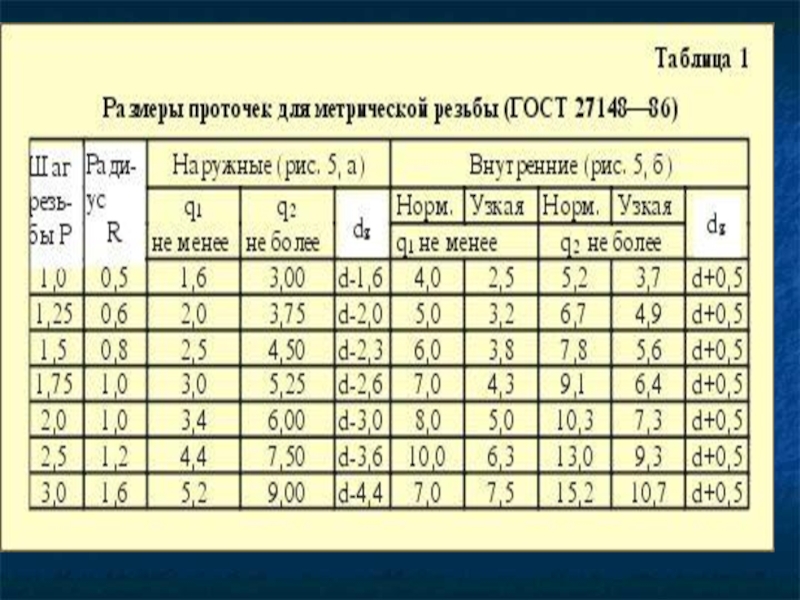

Слайд 20Сбег и проточки при нарезании резьбы

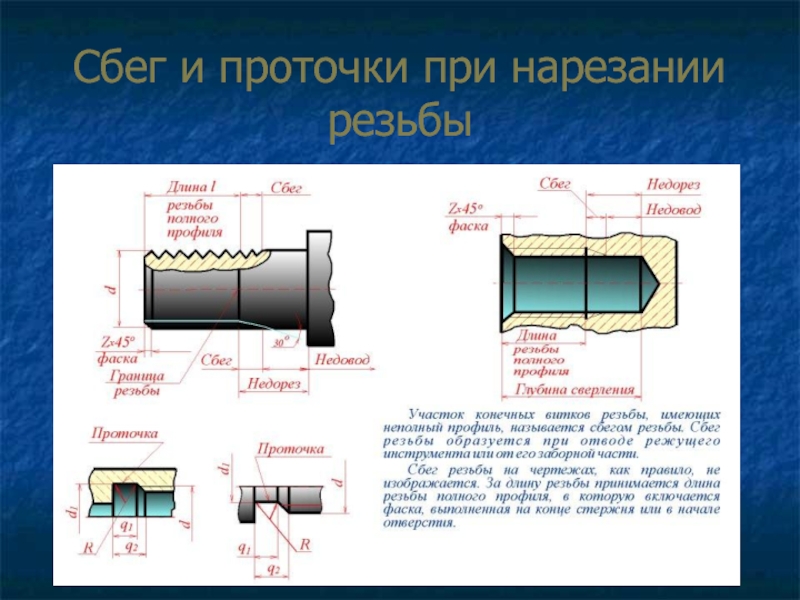

Сбег и проточки при нарезании резьбы

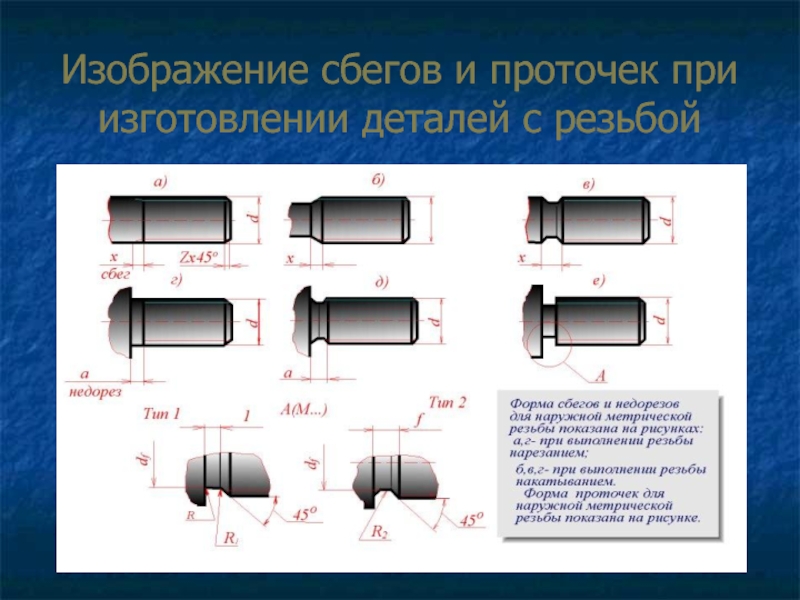

Слайд 21Изображение сбегов и проточек при изготовлении деталей с резьбой

Изображение сбегов и проточек при изготовлении деталей с резьбой

Слайд 25Рабочий чертеж детали ( 2 семестр)

Рабочий чертеж детали  ( 2 семестр)

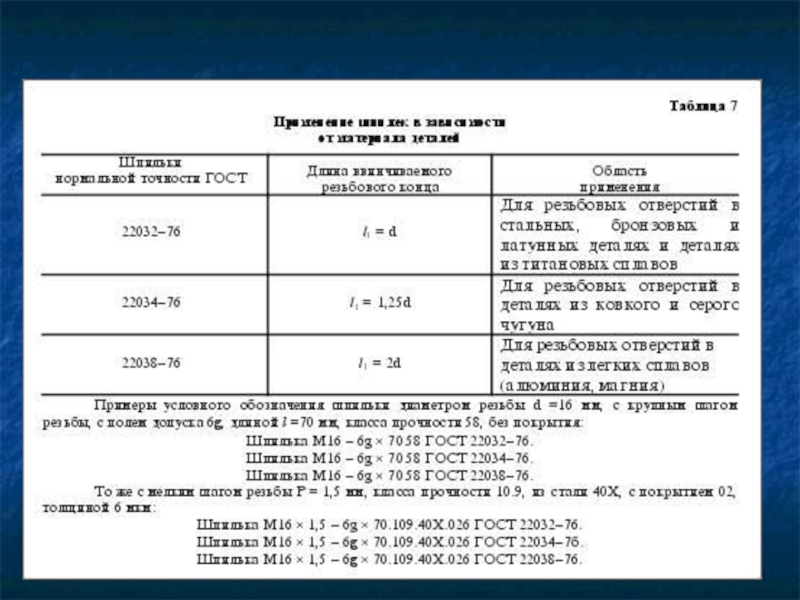

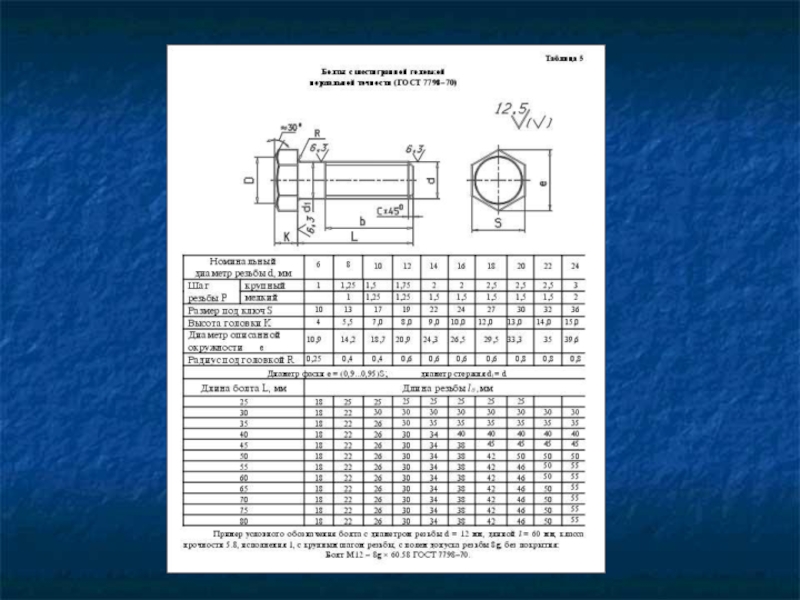

Слайд 26Стандартные изделия



Стандартные изделия

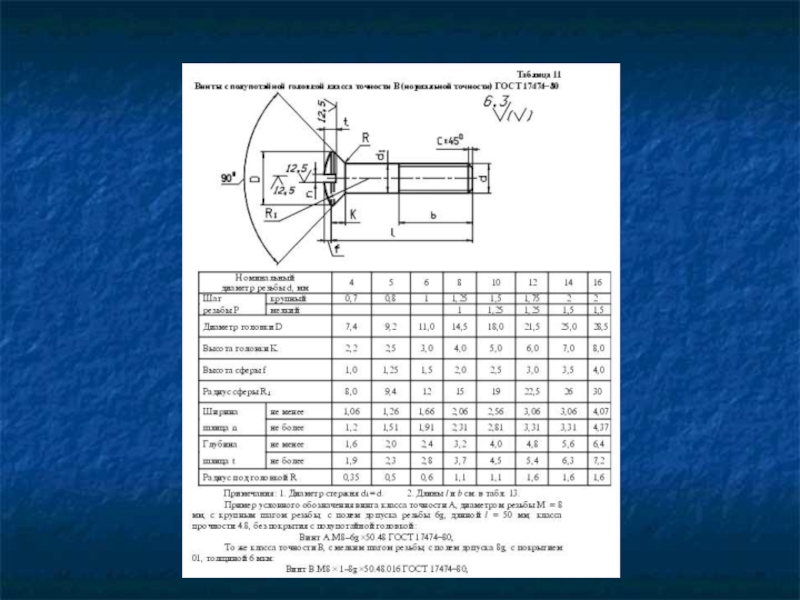

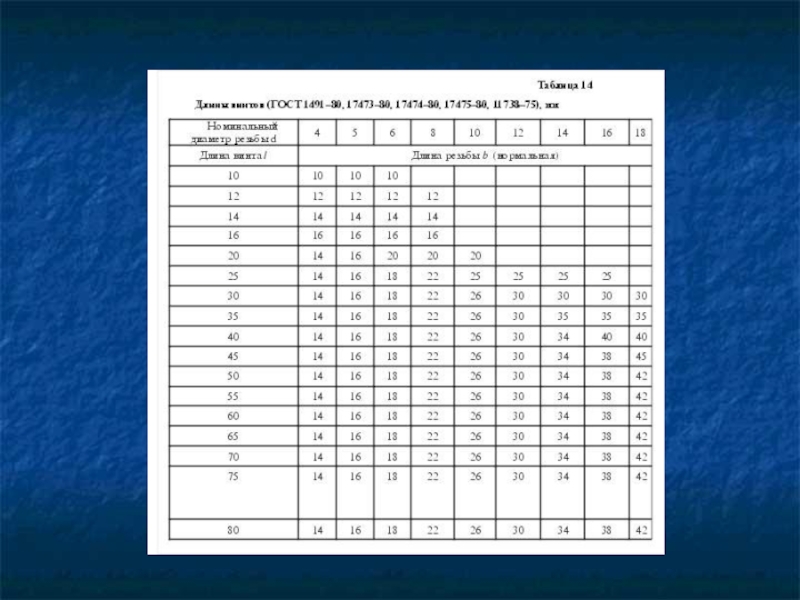

Слайд 27Винты




Винты

Слайд 34Построение линий пересечения граней гайки с конической фаской


Построение линий пересечения граней гайки с конической фаской

Слайд 35 а)На сжатие
б) На растяжение
Чертеж пружины

а)На сжатиеб) На растяжениеЧертеж пружины

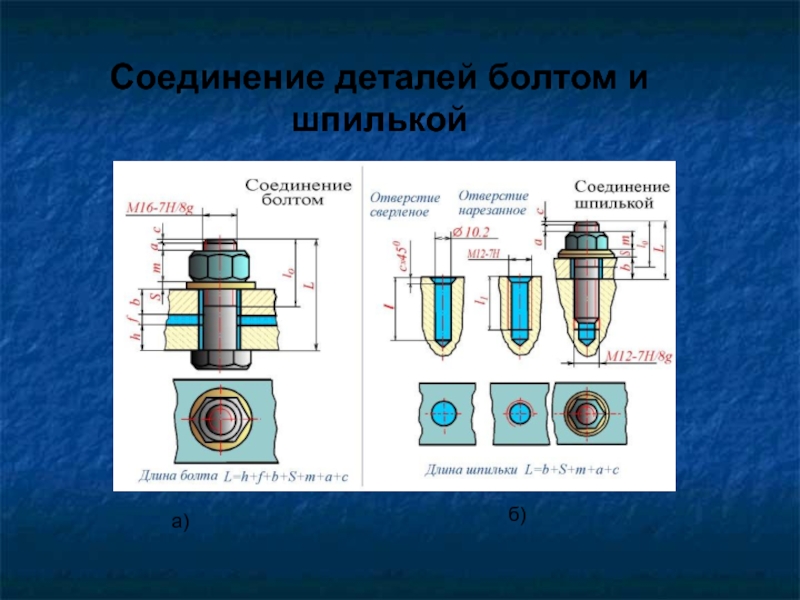

Слайд 36Соединение деталей болтом и шпилькой
а)
б)

Соединение деталей болтом и шпилькойа)б)

Слайд 37Упрощенное изображение болтового соединения

d- диаметр резьбы ;
D = 2d

Dш = 2,2d
H = 0,8d
h =

0,7d
tш = 0,15d
K = 0,25 ÷0,5d
S = 0,9 ÷ 0,95D

l = A + Б + tш + H + K
Упрощенное изображение болтового соединенияd- диаметр резьбы ; D = 2d Dш = 2,2d H  =

Слайд 38Упрощенное соединение деталей шпилькой

L = A + tш + H

+ K

L =

Упрощенное соединение деталей шпилькойL = A + tш + H + KL =

Слайд 39Трубные соединения

Трубные соединения

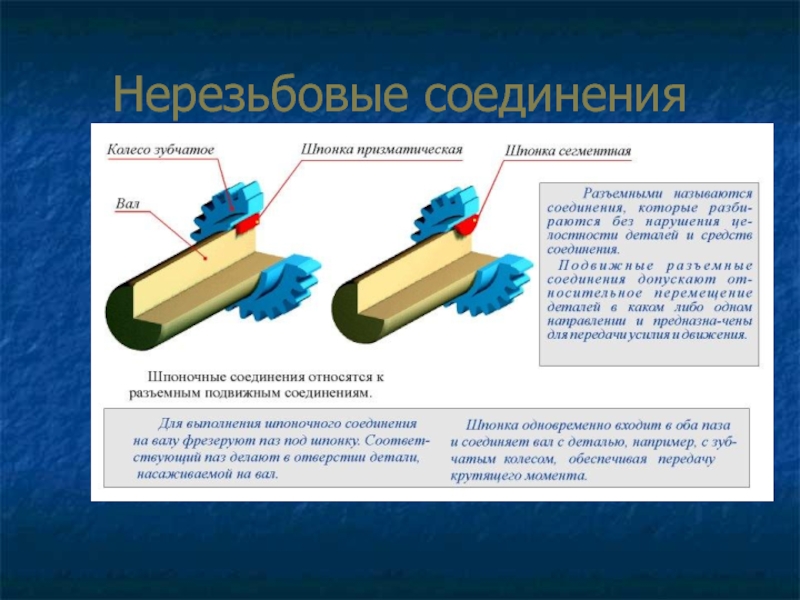

Слайд 40Нерезьбовые соединения

Нерезьбовые соединения

Слайд 41Соединения шпоночные

Соединения шпоночные

Слайд 42Зубчатое колесо

Зубчатое колесо

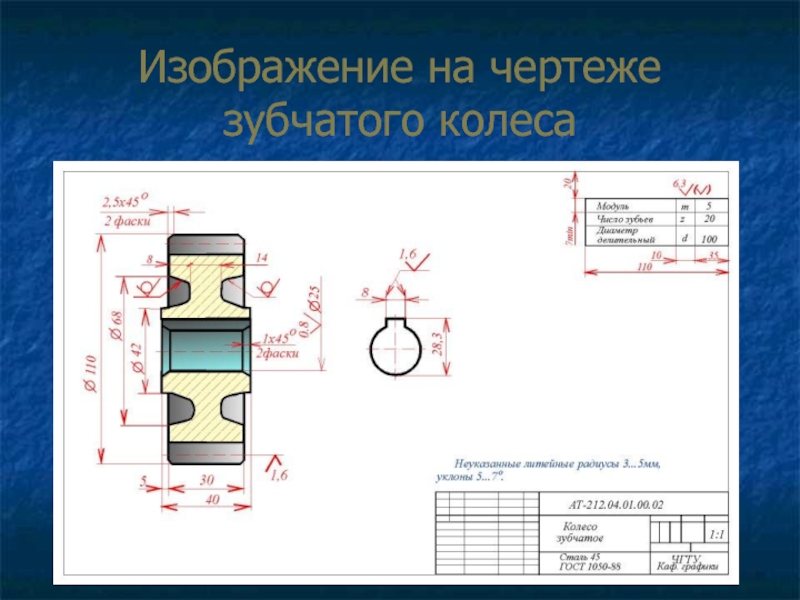

Слайд 43Изображение на чертеже зубчатого колеса

Изображение на чертеже зубчатого колеса

Слайд 44Неразъемные соединения деталей

Неразъемные соединения деталей

Слайд 45Неразъемные соединения деталей




Неразъемные соединения деталей

Слайд 46Спецификация- основной конструкторский документ

Спецификация-  основной  конструкторский  документ

Слайд 47
ШЕРОХОВАТОСТЬ ПОВЕРХНОСТЕЙ

ШЕРОХОВАТОСТЬ ПОВЕРХНОСТЕЙ

Слайд 48Параметры шероховатости поверхности

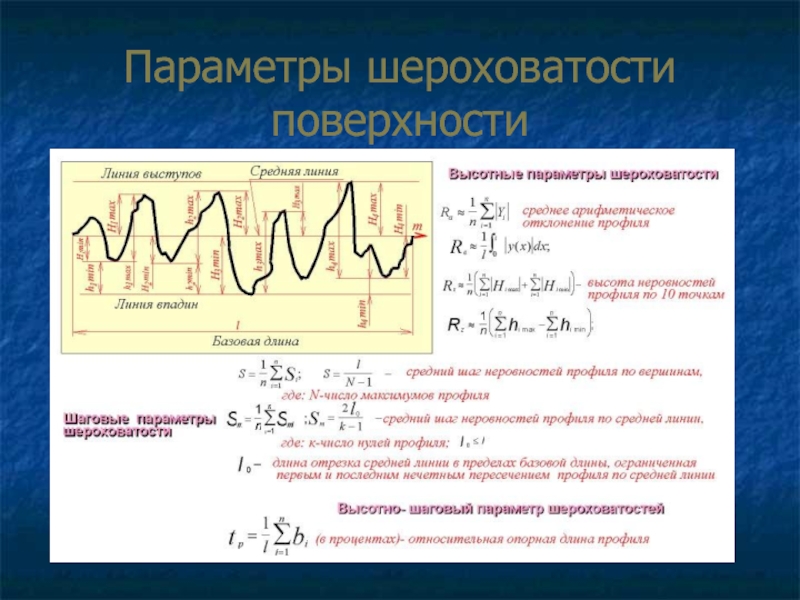

Параметры шероховатости поверхности

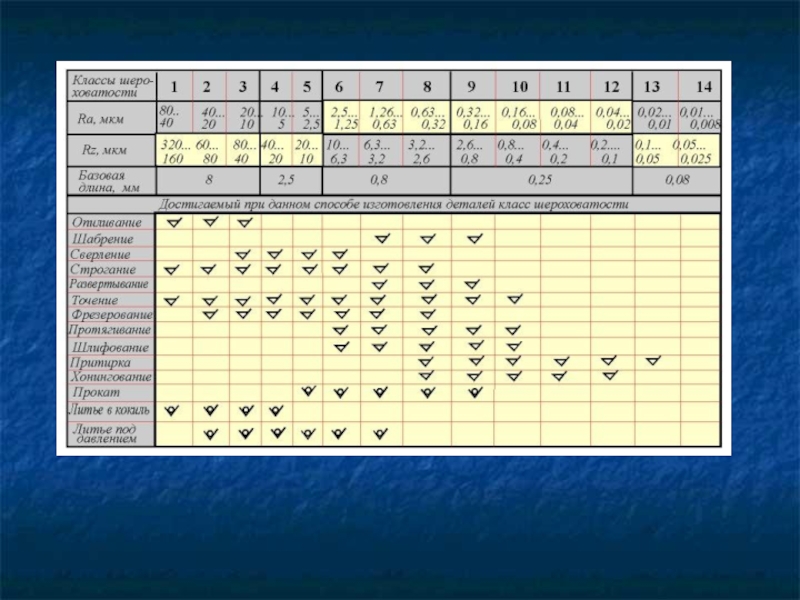

Слайд 50Определение щероховатости поверхности

Определение щероховатости поверхности

Слайд 51Обозначение шероховатости поверхности

Обозначение шероховатости поверхности

Слайд 52Простановка способа обработки поверхности на чертеже

Простановка способа обработки поверхности на чертеже

Слайд 53Пример выполнения эскизов деталей и простановка обработки их поверхностей

Пример выполнения эскизов деталей и простановка обработки их поверхностей

Слайд 54ОБРАБОТКА ПОВЕРХНОСТИ

ОБРАБОТКА ПОВЕРХНОСТИ

Слайд 55Последовательность выполнения эскиза и рабочего чертежа детали



Последовательность выполнения эскиза и рабочего чертежа детали

Слайд 56Компоновка чертежа
А= 420 – 25 – (Х + Y) /3
Б=

297 – 10 – (Х + Z) /3

Компоновка чертежаА= 420 – 25 – (Х + Y) /3Б= 297 – 10 – (Х + Z)

Слайд 573D-модели деталей

3D-модели деталей

Слайд 60 3D - МОДЕЛИ ДЕТАЛЕЙ

3D - МОДЕЛИ ДЕТАЛЕЙ

Слайд 613D - МОДЕЛИ ДЕТАЛЕЙ

3D - МОДЕЛИ ДЕТАЛЕЙ

Слайд 623D - МОДЕЛИ ДЕТАЛЕЙ

3D - МОДЕЛИ ДЕТАЛЕЙ

Слайд 63Инструменты для обмера деталей

Инструменты для обмера деталей

Слайд 64Измерение внутренних размеров деталей

Измерение внутренних размеров деталей

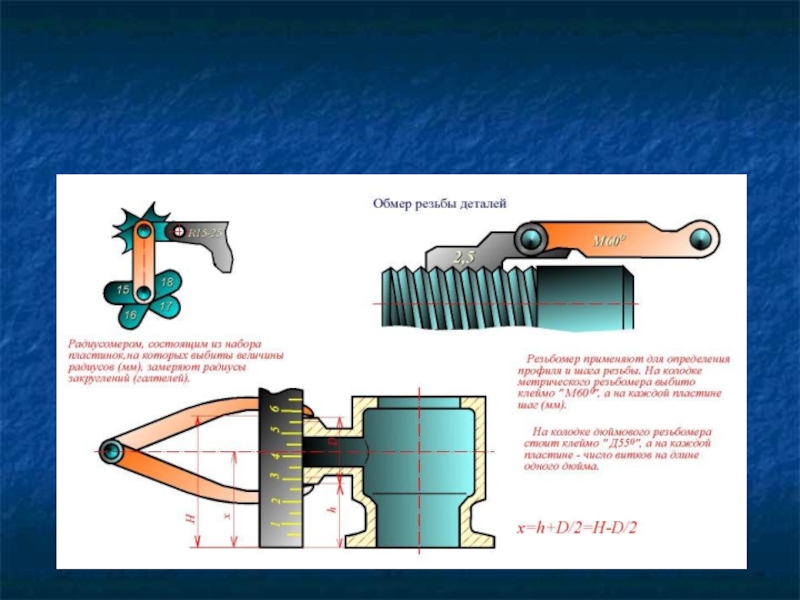

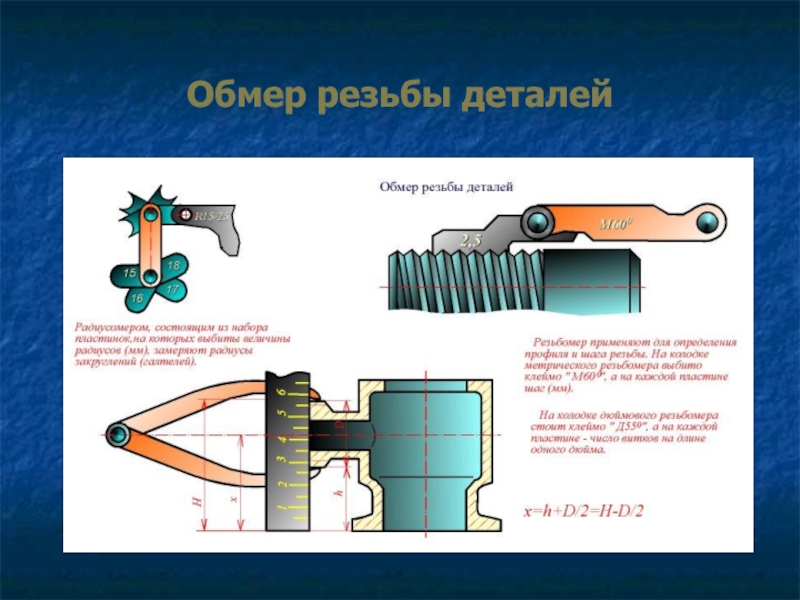

Слайд 65Обмер резьбы деталей

Обмер резьбы деталей

Слайд 66РАБОЧИЙ ЧЕРТЕЖ ДЕТАЛИ

РАБОЧИЙ ЧЕРТЕЖ ДЕТАЛИ

Слайд 67ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ СБОРОЧНОГО ЧЕРТЕЖА

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ СБОРОЧНОГО ЧЕРТЕЖА

Слайд 68ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ГЛАВНОГО ВИДА СБОРКИ

ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ГЛАВНОГО ВИДА СБОРКИ

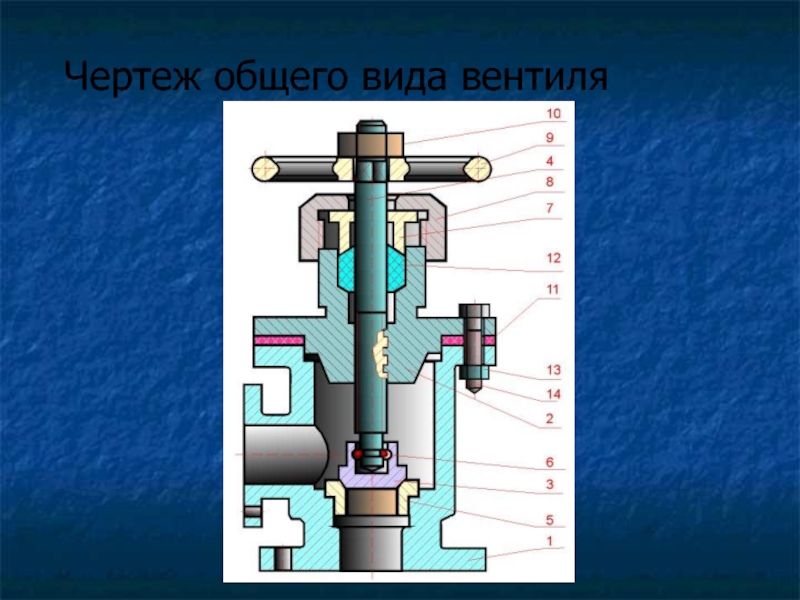

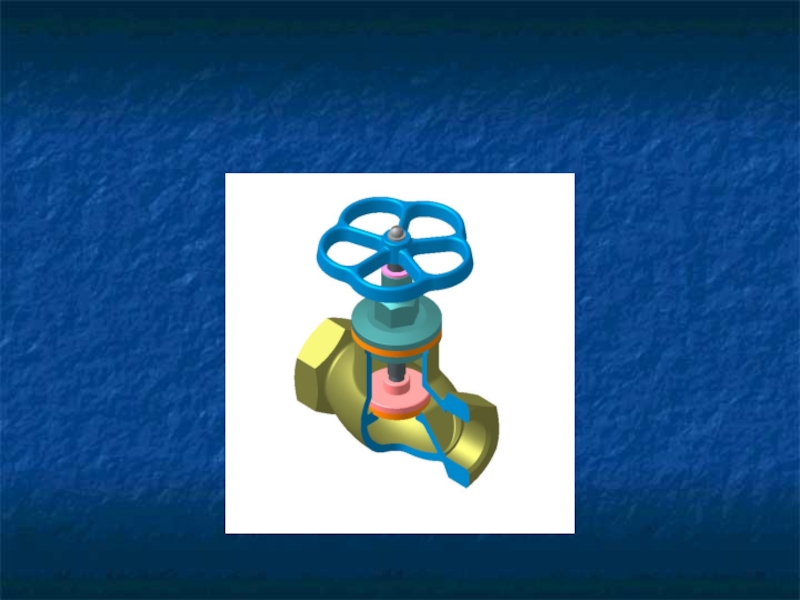

Слайд 69Чертеж общего вида вентиля

Чертеж общего вида вентиля

Слайд 70СОЕДИНЕНИЯ ОТДЕЛЬНЫХ ДЕТАЛЕЙ СБОРОЧНОЙ ЕДИНИЦЫ

СОЕДИНЕНИЯ ОТДЕЛЬНЫХ ДЕТАЛЕЙ СБОРОЧНОЙ ЕДИНИЦЫ

Слайд 71Сборочный чертеж и спецификация

Сборочный чертеж и спецификация

Слайд 72Сборочный чертеж вентиля

Сборочный чертеж вентиля

Слайд 73КОМПАНОВКА рабочего чертежа детали

КОМПАНОВКА рабочего чертежа детали

Слайд 74Примеры выполнение изображений деталей

Примеры выполнение изображений деталей

Слайд 75Примеры выполнение изображений деталей

Примеры выполнение изображений деталей

Слайд 76

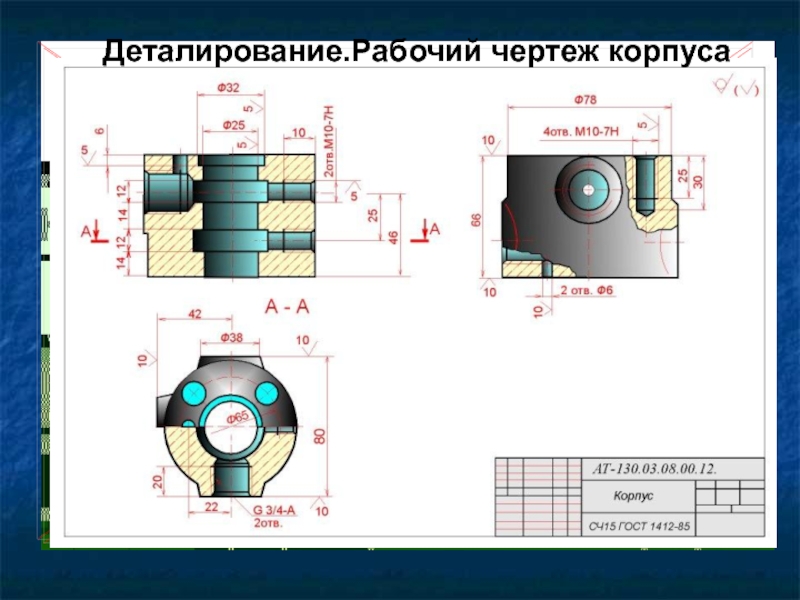

Деталирование.Рабочий чертеж корпуса

Деталирование.Рабочий чертеж корпуса

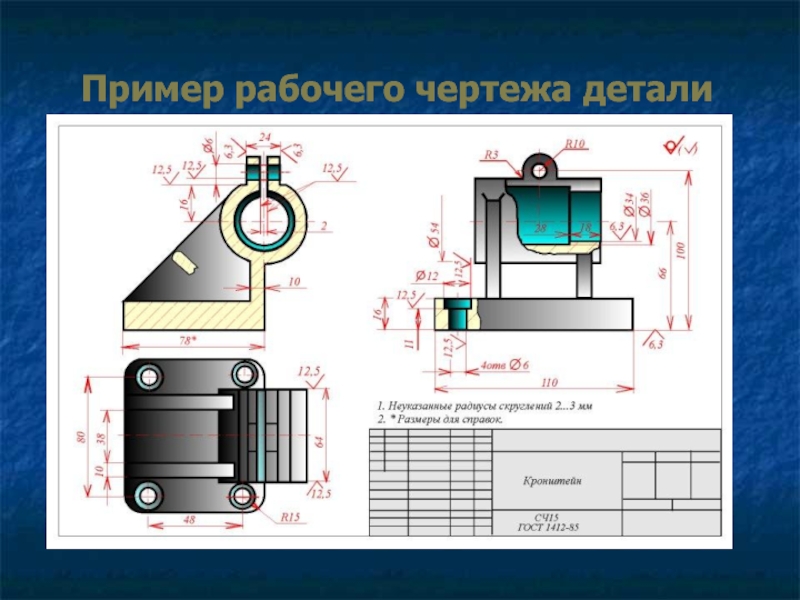

Слайд 77Пример рабочего чертежа детали

Пример рабочего чертежа детали

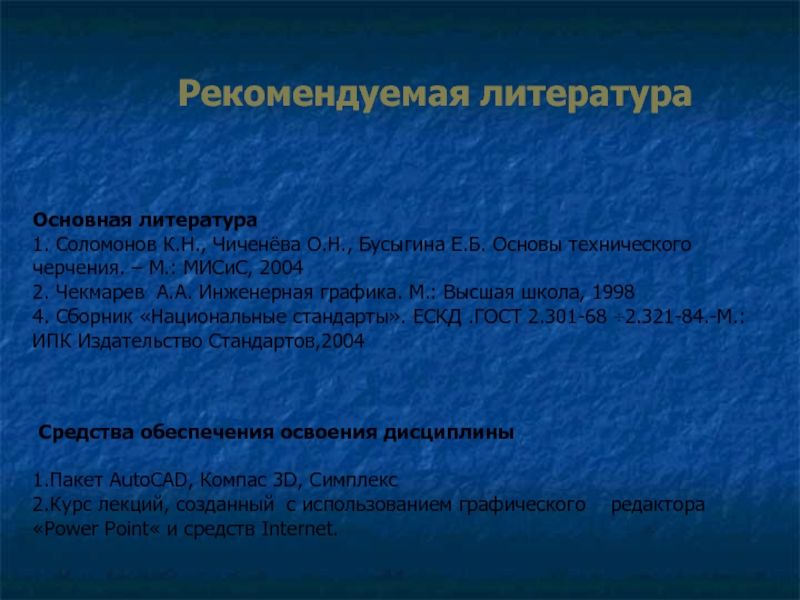

Слайд 78Рекомендуемая литература
Средства обеспечения освоения дисциплины

1.Пакет AutoCAD, Компас 3D,

Симплекс
2.Курс лекций, созданный с использованием графического редактора «Power Point«

и средств Internet.

Основная литература
1. Соломонов К.Н., Чиченёва О.Н., Бусыгина Е.Б. Основы технического черчения. – М.: МИСиС, 2004
2. Чекмарев А.А. Инженерная графика. М.: Высшая школа, 1998
4. Сборник «Национальные стандарты». ЕСКД .ГОСТ 2.301-68 ÷2.321-84.-М.: ИПК Издательство Стандартов,2004

Рекомендуемая литература Средства обеспечения освоения дисциплины 1.Пакет AutoCAD, Компас 3D, Симплекс2.Курс лекций, созданный с использованием графического

Слайд 79В презентации использованы рисунки,
заимствованные с сайта informika.ru
и обработанные

с помощью графического редактора Paint и программы Power Point.
Спасибо за

внимание!
В презентации использованы рисунки, заимствованные с сайта informika.ru и обработанные с помощью графического редактора Paint и программы
