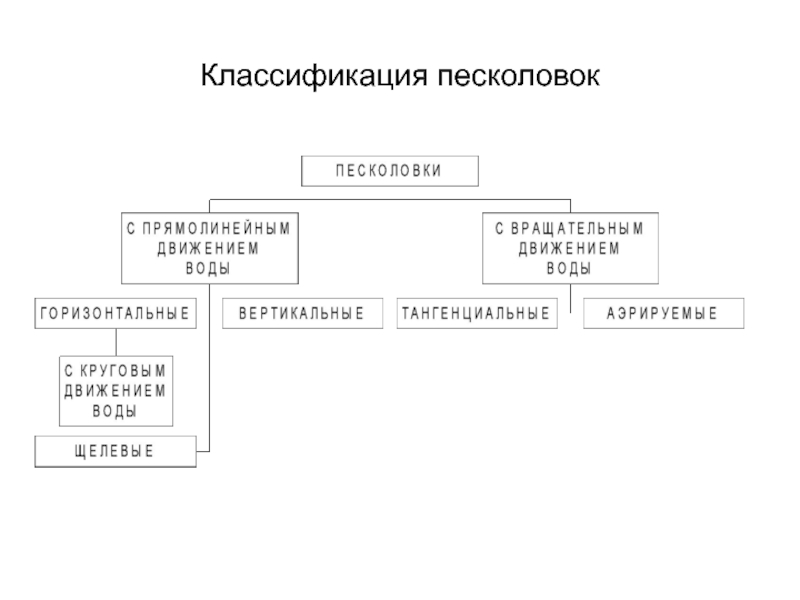

- 20. Классификация песколовок

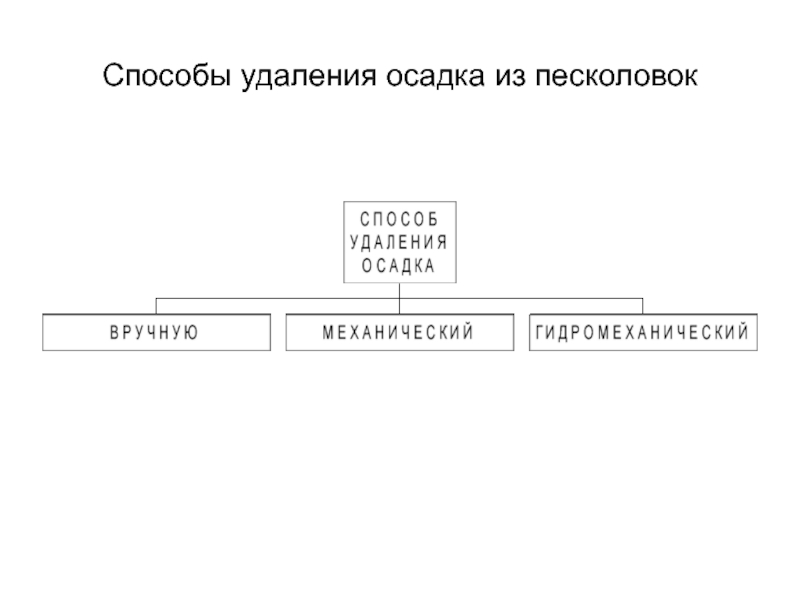

- 21. Способы удаления осадка из песколовок
- 22. Основы расчета песколовок
- 23. Горизонтальные песколовки

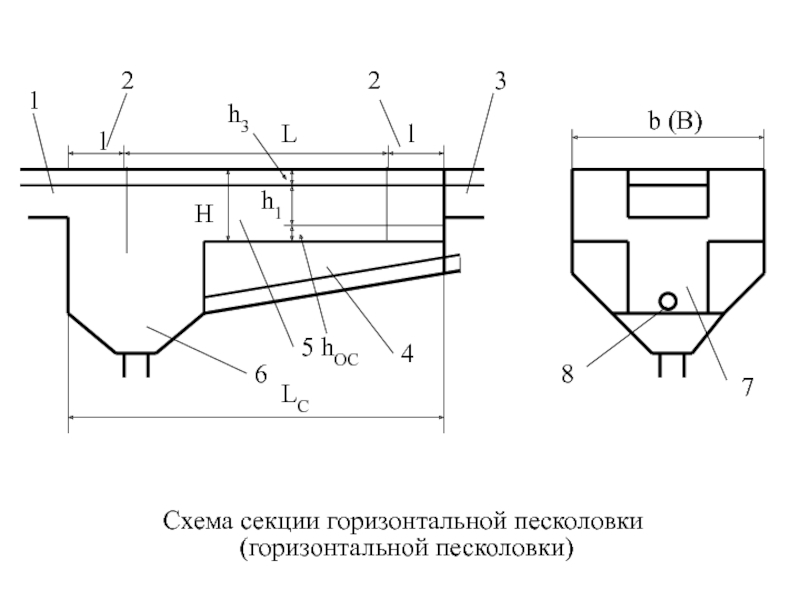

- 24. Схема секции горизонтальной песколовки (горизонтальной песколовки)

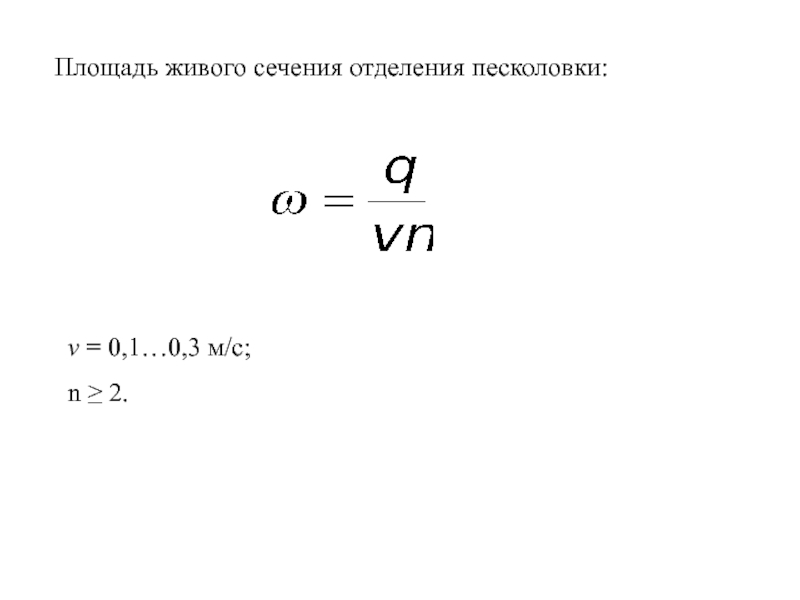

- 25. Площадь живого сечения отделения песколовки:v = 0,1…0,3 м/с;n ≥ 2.
- 26. Длина песколовки:
- 27. При расчете следует приниматьРасчетный диаметр частиц песка
- 28. Горизонтальные песколовки с круговым движением воды

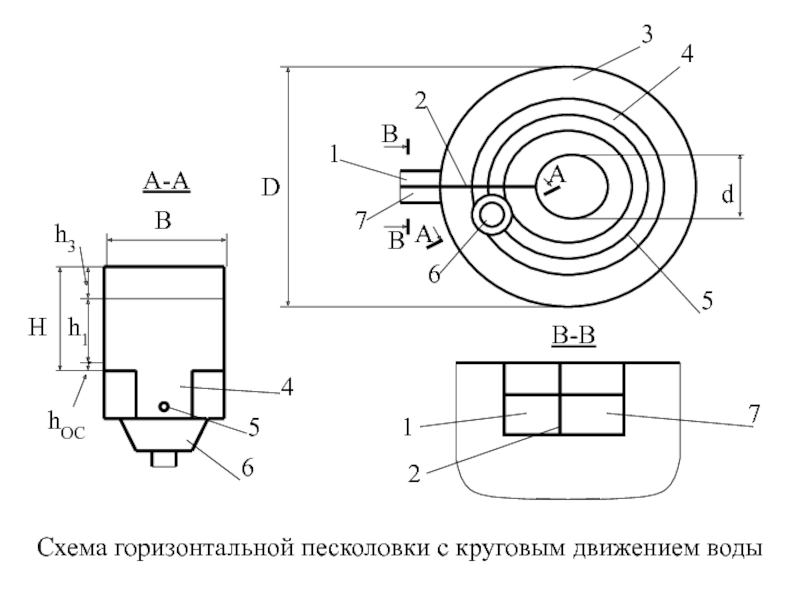

- 29. Схема горизонтальной песколовки с круговым движением воды
- 30. Рассчитываются аналогично обычным горизонтальным песколовкам с учетом круглой формы в плане.
- 31. Аэрируемые песколовки
- 32. Схема аэрируемой песколовки
- 33. Расчет производится аналогично горизонтальным песколовкам. При этом
- 34. Тангенциальные песколовки

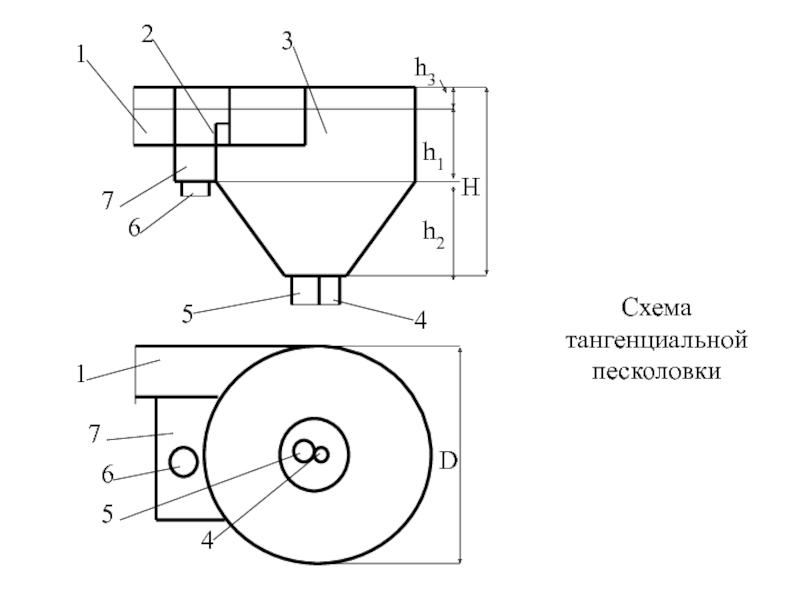

- 35. Схема тангенциальной песколовки
- 36. Площадь песколовки:q0 = 110…130 м3/(м2·ч);u0 – м/ч;Расчетный диаметр частиц песка – 0,20…0,25 мм.
- 37. Вертикальные песколовки
- 38. При расчете следует приниматьГидравлическую нагрузку q0 =
- 39. Щелевые песколовки
- 40. При расчете следует приниматьШирину щелей – 0,10…0,15
- 41. Во всех типах песколовок объем и размеры
- 42. Основы расчета системы гидромеханического удаления осадка
- 43. Скорость восходящего потока промывной воды в песковом лотке:
- 44. Общий расход воды на смыв песка:Напор воды в смывном трубопроводе:

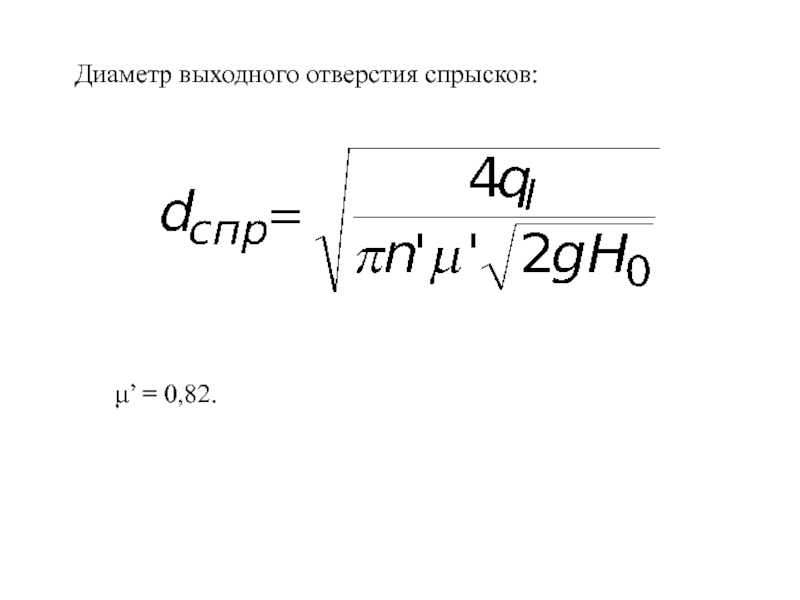

- 45. Диаметр выходного отверстия спрысков:μ’ = 0,82.
- 46. 4.2.2. Отстойники
- 47. Назначение Удаление из воды нерастворенных примесей с
- 48. Классификации отстойников
- 49. По гидродинамическому режиму работы
- 50. Область примененияОтстойники контактного типа применяют при малых
- 51. По направлению движения воды
- 52. Схема вертикального отстойника с центральным подводом сточной воды
- 53. Вертикальный отстойник с нижним подводом сточной воды
- 54. Схема секции горизонтального отстойника (горизонтального отстойника)
- 55. Схема радиального отстойника с центральным подводом сточной воды

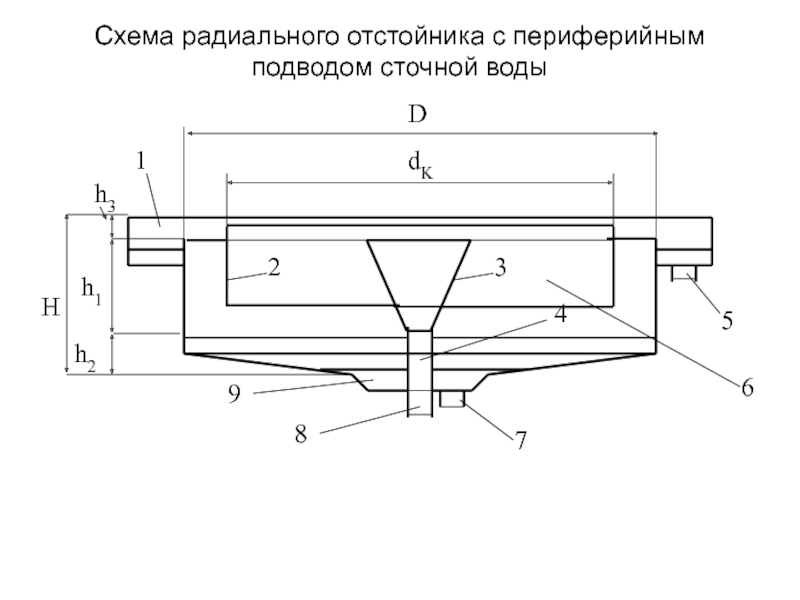

- 56. Схема радиального отстойника с периферийным подводом сточной воды
- 57. По назначению отстойники общего назначения; отстойники специального назначения.
- 58. По расположению в технологической схеме
- 59. Область примененияПервичные отстойники применяют на стадии предварительной
- 60. Основы расчета отстойников
- 61. Вертикальные отстойники
- 62. Радиус рабочей части отстойника
- 63. Горизонтальные отстойники

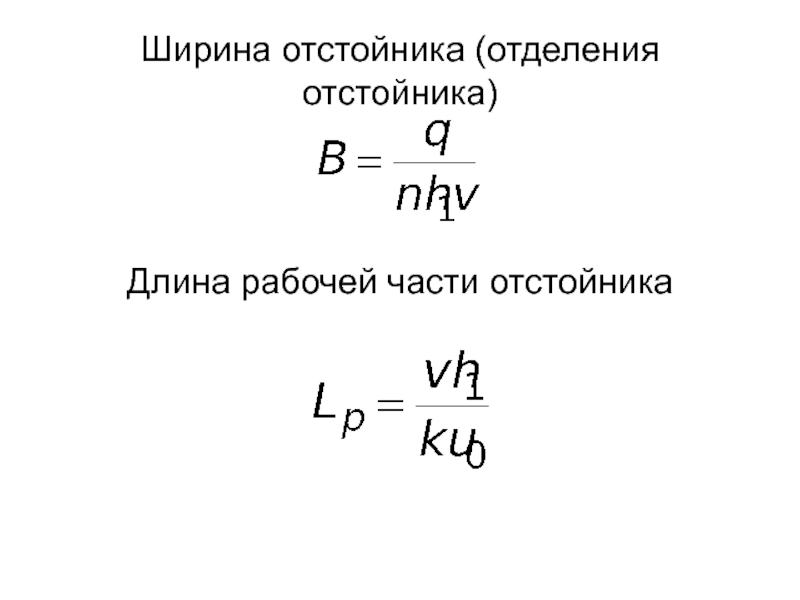

- 64. Ширина отстойника (отделения отстойника) Длина рабочей части отстойника
- 65. Радиальные отстойники
- 66. Радиус рабочей части отстойника
- 67. Скачать презентанцию
Отстаиваниерасслоение жидкой дисперсной системы (суспензии, эмульсии, пены) на составляющие её фазы: дисперсионную среду и диспергированное вещество (дисперсную фазу), происходящее под действием силы тяжести.В процессе отстаивания частицы дисперсной фазы оседают или всплывают.
Слайды и текст этой презентации
Слайд 2Отстаивание

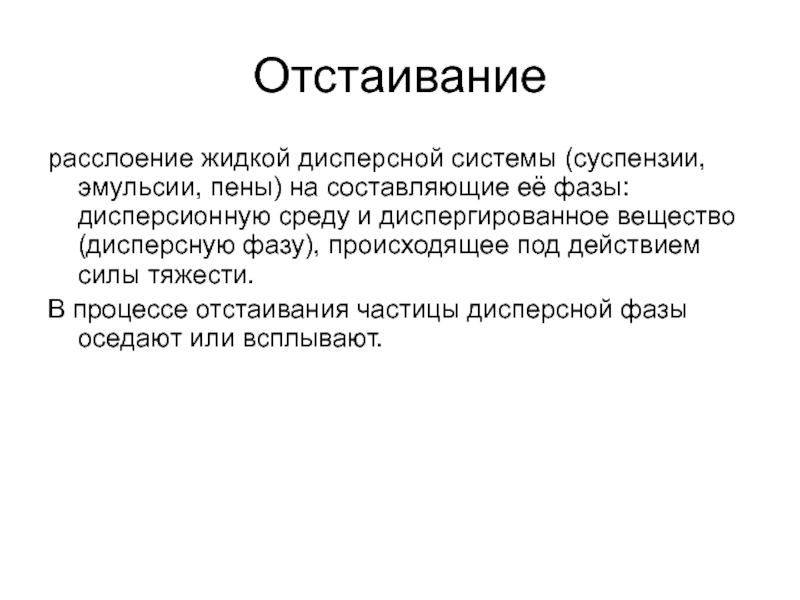

расслоение жидкой дисперсной системы (суспензии, эмульсии, пены) на составляющие её
В процессе отстаивания частицы дисперсной фазы оседают или всплывают.

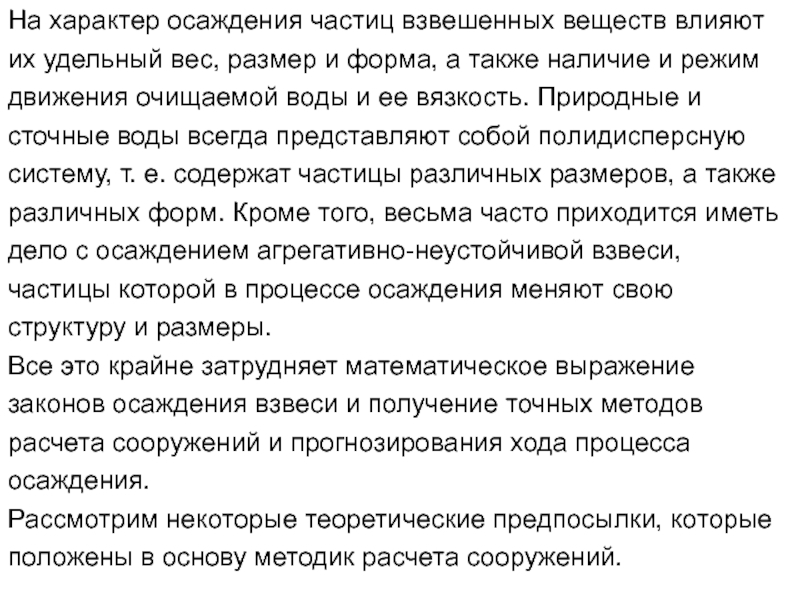

Слайд 3На характер осаждения частиц взвешенных веществ влияют их удельный вес,
размер и форма, а также наличие и режим движения очищаемой
воды и ее вязкость. Природные и сточные воды всегда представляют собой полидисперсную систему, т. е. содержат частицы различных размеров, а также различных форм. Кроме того, весьма часто приходится иметь дело с осаждением агрегативно-неустойчивой взвеси, частицы которой в процессе осаждения меняют свою структуру и размеры.Все это крайне затрудняет математическое выражение законов осаждения взвеси и получение точных методов расчета сооружений и прогнозирования хода процесса осаждения.
Рассмотрим некоторые теоретические предпосылки, которые положены в основу методик расчета сооружений.
Слайд 4Скорость осаждения (всплытия) частицы в стоячей воде при температуре 10°
С называют, как известно, гидравлической крупностью частицы. Величина частицы любой
формы может быть условно выражена через эквивалентный диаметр, который представляет собой диаметр шарообразной частицы, которая имеет ту же гидравлическую крупность, что и данная частица произвольной формы.В стоячей воде частицу действуют следующие силы: F — сила тяжести частицы в воде; Ф — сила сопротивления жидкости; J — сила инерции.
Следовательно, уравнение движения осаждающейся частицы в самом общем виде
Слайд 5Сила тяжести частицы, погруженной в воду:
где γ и ρ
— удельный вес и плотность частицы; γ0 и ρ0 —
удельный вес и плотность воды; W — объем частицы.Сила сопротивления жидкости Ф зависит от массы, размера и формы частицы, скорости ее выпадения и вязкости жидкости. В общем виде силу Ф можно представить
где φ — коэффициент сопротивления, зависящий от числа Рейнольдса
и — скорость осаждения (всплытия) частицы; d —эквивалентный диаметр частицы; μ — вязкость жидкости.
Слайд 6Сила инерции равна массе частицы, умноженной на ускорение
Подставив значения всех
сил в основное уравнение движения частицы, получим
Скорость выпадения частицы весьма
быстро приобретает постоянное значение, не изменяющееся во все время выпадения, поэтому ускорение duldt будет равно нулю на большей части пути выпадения частицы. Тогда основное уравнение примет вид
Слайд 7Отсюда скорость выпадения и
Для частицы произвольной формы, имеющей эквивалентный диаметр
d
Отсюда скорость выпадения

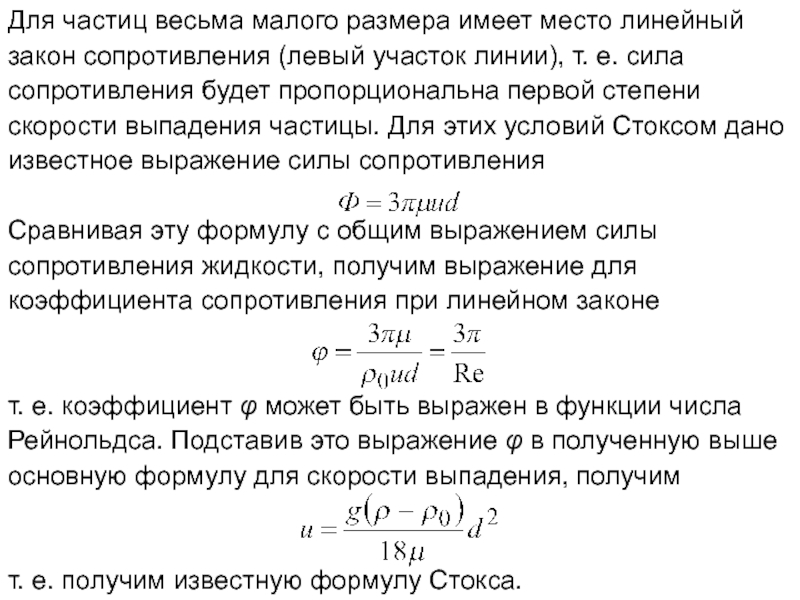

Слайд 9Для частиц весьма малого размера имеет место линейный закон сопротивления
(левый участок линии), т. е. сила сопротивления будет пропорциональна первой
степени скорости выпадения частицы. Для этих условий Стоксом дано известное выражение силы сопротивленияСравнивая эту формулу с общим выражением силы сопротивления жидкости, получим выражение для коэффициента сопротивления при линейном законе
т. е. коэффициент φ может быть выражен в функции числа Рейнольдса. Подставив это выражение φ в полученную выше основную формулу для скорости выпадения, получим
т. е. получим известную формулу Стокса.

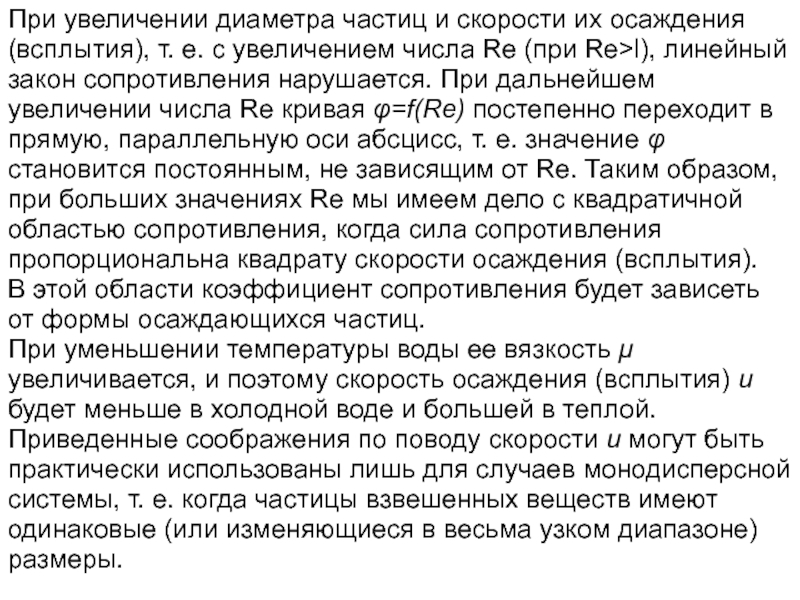

Слайд 10При увеличении диаметра частиц и скорости их осаждения (всплытия), т.
е. с увеличением числа Re (при Re>l), линейный закон сопротивления
нарушается. При дальнейшем увеличении числа Re кривая φ=f(Re) постепенно переходит в прямую, параллельную оси абсцисс, т. е. значение φ становится постоянным, не зависящим от Re. Таким образом, при больших значениях Re мы имеем дело с квадратичной областью сопротивления, когда сила сопротивления пропорциональна квадрату скорости осаждения (всплытия).В этой области коэффициент сопротивления будет зависеть от формы осаждающихся частиц.
При уменьшении температуры воды ее вязкость μ увеличивается, и поэтому скорость осаждения (всплытия) и будет меньше в холодной воде и большей в теплой.
Приведенные соображения по поводу скорости u могут быть практически использованы лишь для случаев монодисперсной системы, т. е. когда частицы взвешенных веществ имеют одинаковые (или изменяющиеся в весьма узком диапазоне) размеры.

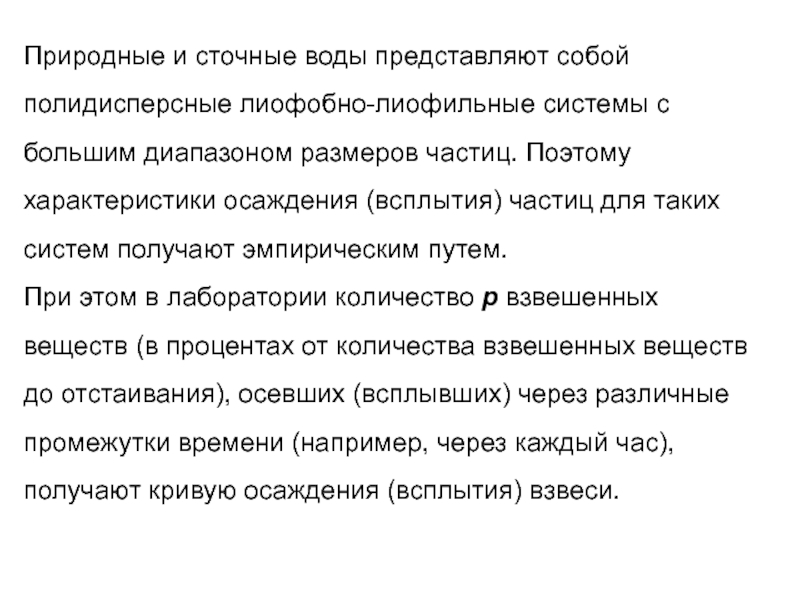

Слайд 11Природные и сточные воды представляют собой полидисперсные лиофобно-лиофильные системы с
большим диапазоном размеров частиц. Поэтому характеристики осаждения (всплытия) частиц для
таких систем получают эмпирическим путем.При этом в лаборатории количество р взвешенных веществ (в процентах от количества взвешенных веществ до отстаивания), осевших (всплывших) через различные промежутки времени (например, через каждый час), получают кривую осаждения (всплытия) взвеси.

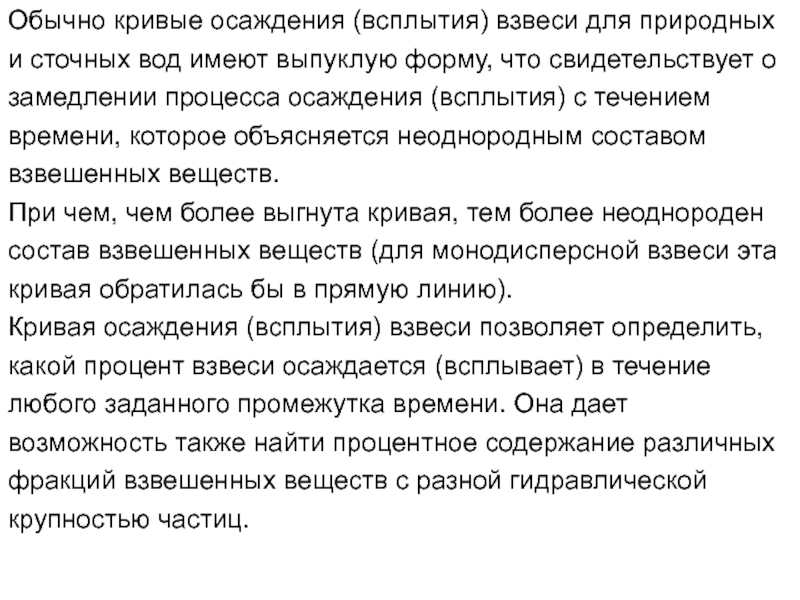

Слайд 13Обычно кривые осаждения (всплытия) взвеси для природных и сточных вод
имеют выпуклую форму, что свидетельствует о замедлении процесса осаждения (всплытия)
с течением времени, которое объясняется неоднородным составом взвешенных веществ.При чем, чем более выгнута кривая, тем более неоднороден состав взвешенных веществ (для монодисперсной взвеси эта кривая обратилась бы в прямую линию).
Кривая осаждения (всплытия) взвеси позволяет определить, какой процент взвеси осаждается (всплывает) в течение любого заданного промежутка времени. Она дает возможность также найти процентное содержание различных фракций взвешенных веществ с разной гидравлической крупностью частиц.

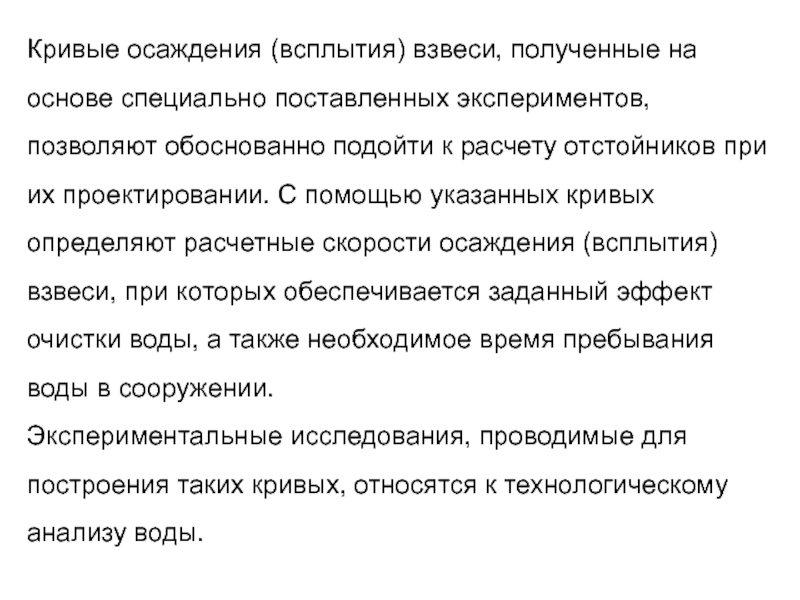

Слайд 14Кривые осаждения (всплытия) взвеси, полученные на основе специально поставленных экспериментов,
позволяют обоснованно подойти к расчету отстойников при их проектировании. С
помощью указанных кривых определяют расчетные скорости осаждения (всплытия) взвеси, при которых обеспечивается заданный эффект очистки воды, а также необходимое время пребывания воды в сооружении.Экспериментальные исследования, проводимые для построения таких кривых, относятся к технологическому анализу воды.

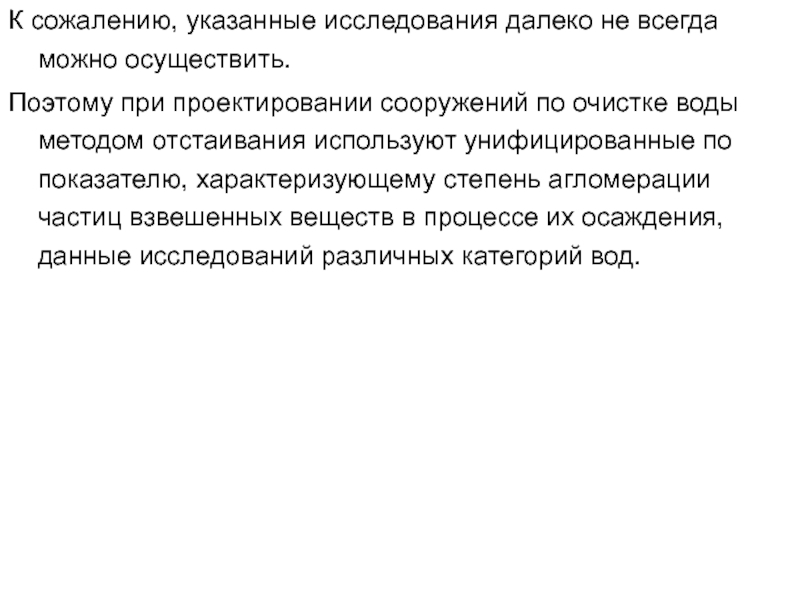

Слайд 15К сожалению, указанные исследования далеко не всегда можно осуществить.
Поэтому при
проектировании сооружений по очистке воды методом отстаивания используют унифицированные по
показателю, характеризующему степень агломерации частиц взвешенных веществ в процессе их осаждения, данные исследований различных категорий вод.

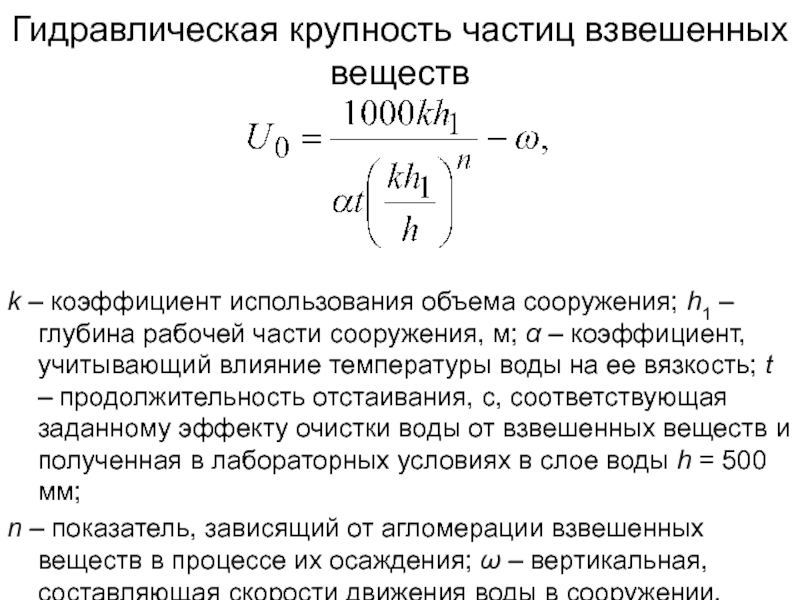

Слайд 16Гидравлическая крупность частиц взвешенных веществ
k – коэффициент использования объема сооружения;
h1 – глубина рабочей части сооружения, м; α – коэффициент,
учитывающий влияние температуры воды на ее вязкость; t – продолжительность отстаивания, с, соответствующая заданному эффекту очистки воды от взвешенных веществ и полученная в лабораторных условиях в слое воды h = 500 мм;n – показатель, зависящий от агломерации взвешенных веществ в процессе их осаждения; ω – вертикальная, составляющая скорости движения воды в сооружении, мм/с.
Слайд 17Под отстаиванием в строгом смысле слова понимается осаждение (всплытие) частиц
взвешенных веществ в спокойном состоянии. Осуществление такого процесса («периодического отстаивания»)
в практике очистки воды крайне неудобно, так как требует периодического наполнения и опорожнения сооружений.Поэтому применяют так называемое непрерывное отстаивание, при котором очищаемая вода непрерывно проходит с малыми скоростями через сооружения, в которых происходит осаждение (всплытие) частиц взвешенных веществ.
В практике очистки воды процесс отстаивания осуществляется в специальных сооружениях — песколовках и отстойниках.

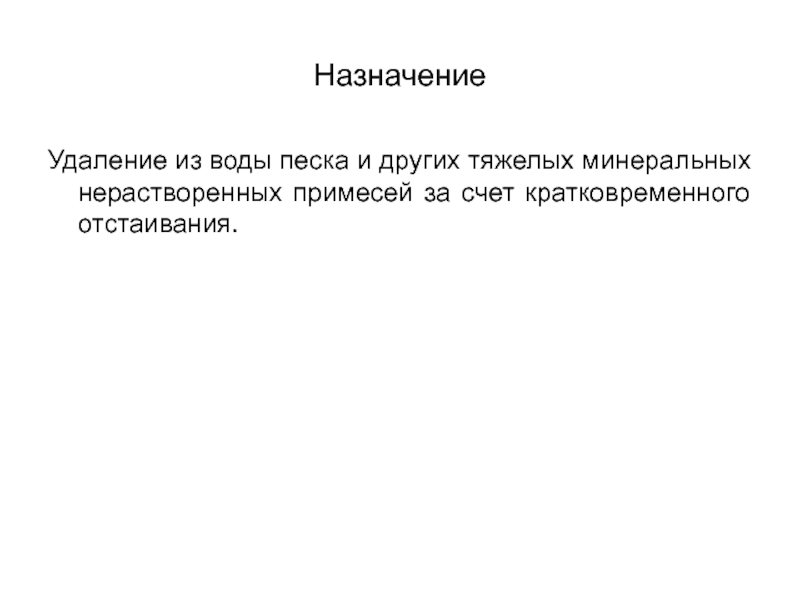

Слайд 19Назначение
Удаление из воды песка и других тяжелых минеральных нерастворенных
примесей за счет кратковременного отстаивания.

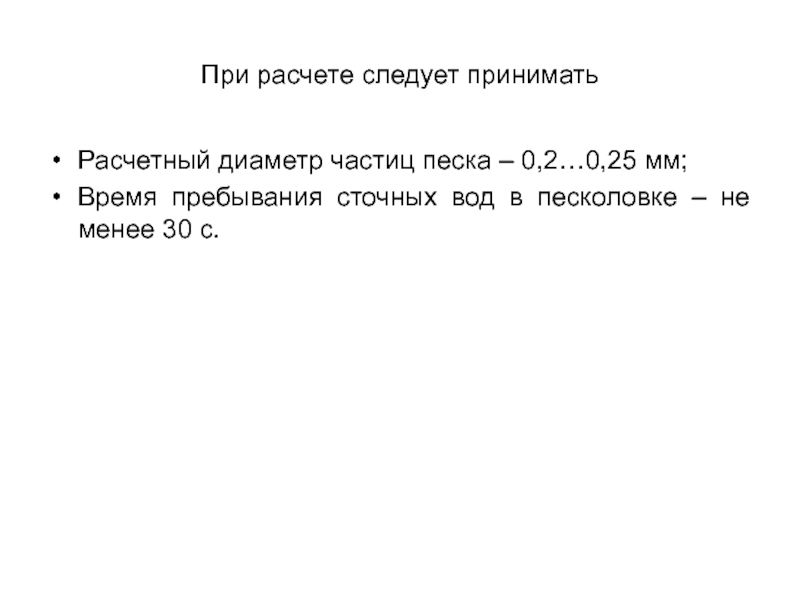

Слайд 27При расчете следует принимать
Расчетный диаметр частиц песка – 0,2…0,25 мм;
Время
пребывания сточных вод в песколовке – не менее 30 с.

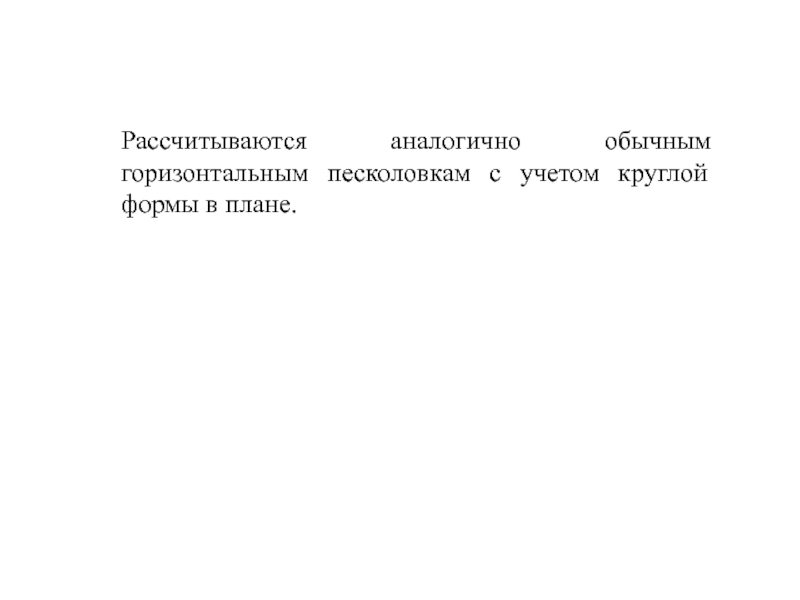

Слайд 30Рассчитываются аналогично обычным горизонтальным песколовкам с учетом круглой формы в
плане.
Слайд 33Расчет производится аналогично горизонтальным песколовкам. При этом следует принимать:
Коэффициент k
Среднюю
скорость движения воды v = 0,8…1,2 м/с;
Расчетный диаметр частиц песка
0,15…0,20 мм;α = B/h1= 1,0…1,5;
Интенсивность аэрации - 3 … 5 м3/(м2·ч);
Поперечный уклон дна в сторону пескового лотка – 0,3…0,4.
Слайд 36Площадь песколовки:
q0 = 110…130 м3/(м2·ч);
u0 – м/ч;
Расчетный диаметр частиц песка
– 0,20…0,25 мм.
Слайд 38При расчете следует принимать
Гидравлическую нагрузку q0 = 100…130 м3/(м2·ч);
Глубину рабочей
части
Скорость движения воды:
v = 0,05 м/с –
при максимальном расходе воды;v = 0,02 м/с – при минимальном расходе воды;
Продолжительность пребывания воды в песколовке t = 1,0…3,5 мин.

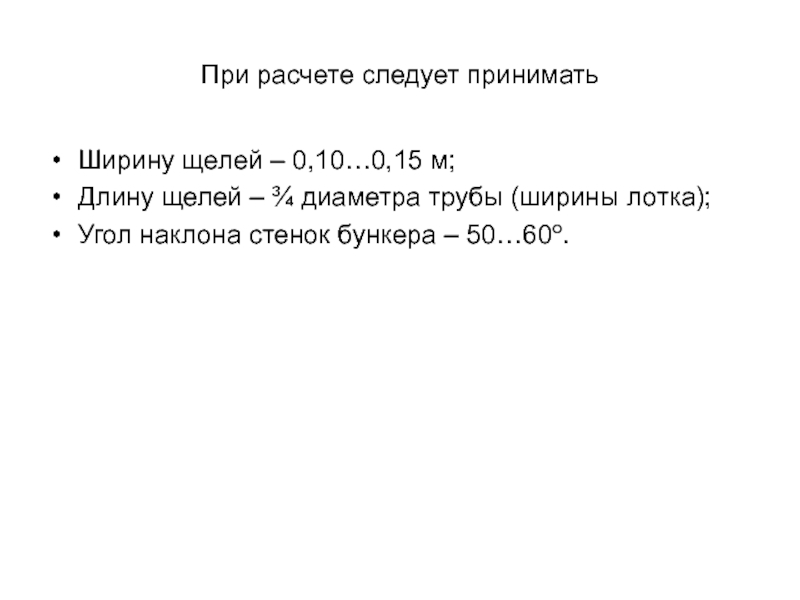

Слайд 40При расчете следует принимать
Ширину щелей – 0,10…0,15 м;
Длину щелей –
¾ диаметра трубы (ширины лотка);
Угол наклона стенок бункера – 50…60о.

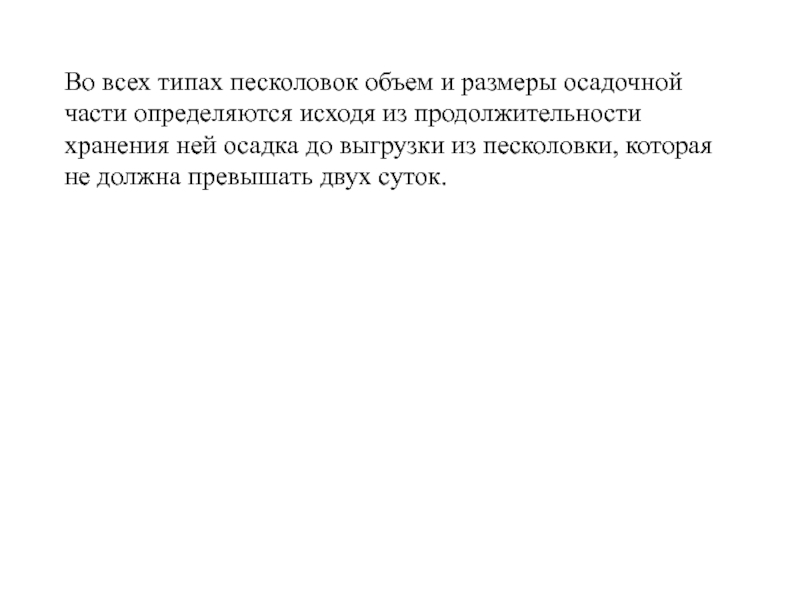

Слайд 41Во всех типах песколовок объем и размеры осадочной части определяются
исходя из продолжительности хранения ней осадка до выгрузки из песколовки,
которая не должна превышать двух суток.

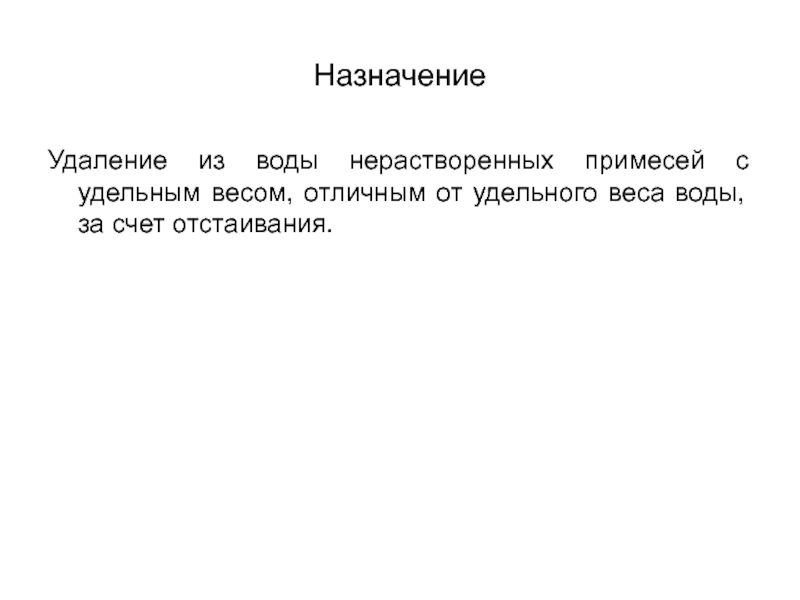

Слайд 47Назначение
Удаление из воды нерастворенных примесей с удельным весом, отличным
от удельного веса воды, за счет отстаивания.
Слайд 50Область применения
Отстойники контактного типа применяют при малых расходах сточных вод
и при периодическом их поступлении. Во всех остальных случаях рекомендуется
использовать отстойники проточного типа.
Слайд 59Область применения
Первичные отстойники применяют на стадии предварительной очистки с целью
снижения концентрации взвешенных веществ в воде, вторичные, третичные и т.д.
– после сооружений биохимической, физико-химической или химической очистки для отделения от воды активного ила или отработавших реагентов.
