курсантов 2-х курсов
Преподаватели: МИРОШНИЧЕНКО В.А.
РАДАЕВ А.В.
Кафедра «
САЭЭС »г. САНКТ-ПЕТЕРБУРГ
г. САНКТ-ПЕТЕРБУРГ
Свет и излучение.

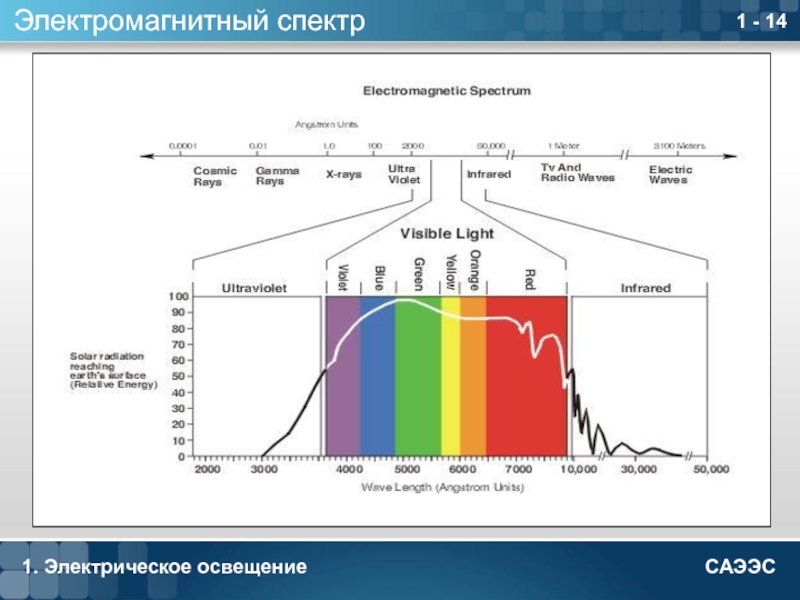

Под светом понимают электромагнитное излучение, вызывающее в глазу человека зрительное ощущение. При этом речь идет об излучении в диапазоне от 360 до 830 нм, занимающем мизерную часть всего известного нам спектра электромагнитного излучения.
Сила света I характеризует мощность светового потока лампы Ф телесном углу W
Изображение силы света в полярных координатах
Освещенность
яркость
Единица измерения: Кельвин [K].
Цветовая температура источника света определяется путем сравнения с так называемым “черным телом” и отображается “линией черного тела”. Если температура “черного тела” повышается, то синяя составляющая в спектре возрастает, а красная составляющая убывает. Лампа накаливания с тепло-белым светом имеет, например, цветовую температуру 2700 К, а люминесцентная лампа с цветностью дневного света — 6000 К
Цветовая температура.

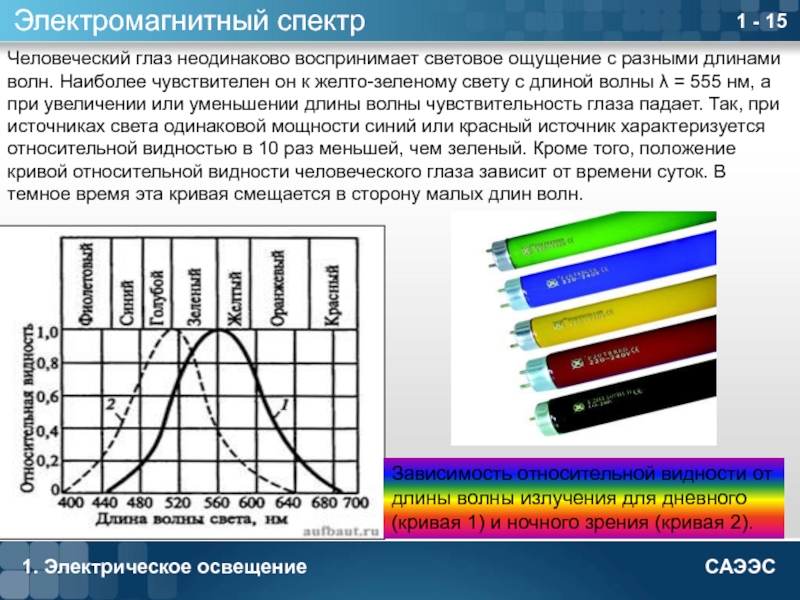

Зависимость относительной видности от длины волны излучения для дневного (кривая 1) и ночного зрения (кривая 2).

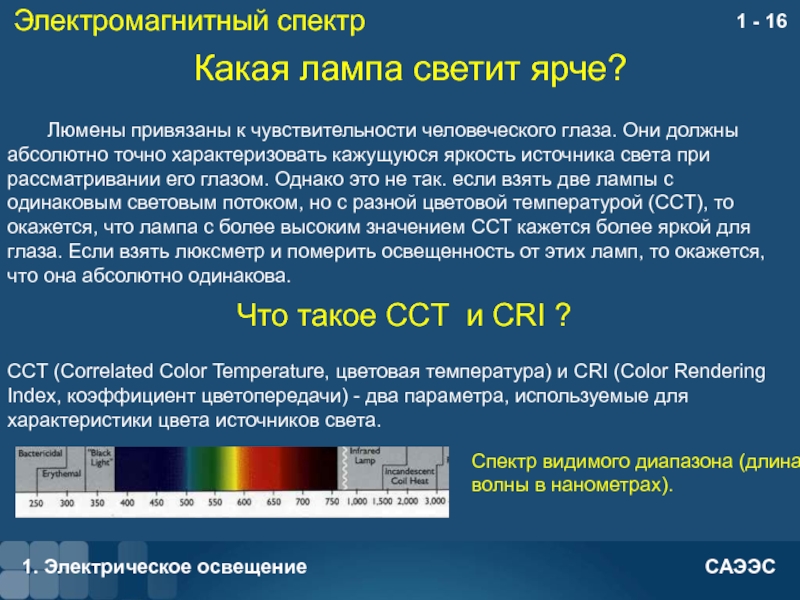

CCT (Correlated Color Temperature, цветовая температура) и CRI (Color Rendering Index, коэффициент цветопередачи) - два параметра, используемые для характеристики цвета источников света.
Что такое CCT и CRI ?
Спектр видимого диапазона (длина волны в нанометрах).
Например, точка (0.3, 0.33) примерно соответствует белому цвету, точка (0.2, 0.15) - синему и т.д.
На границе фигуры изображены цвета, соответствующие длинам волн - чистым тонам

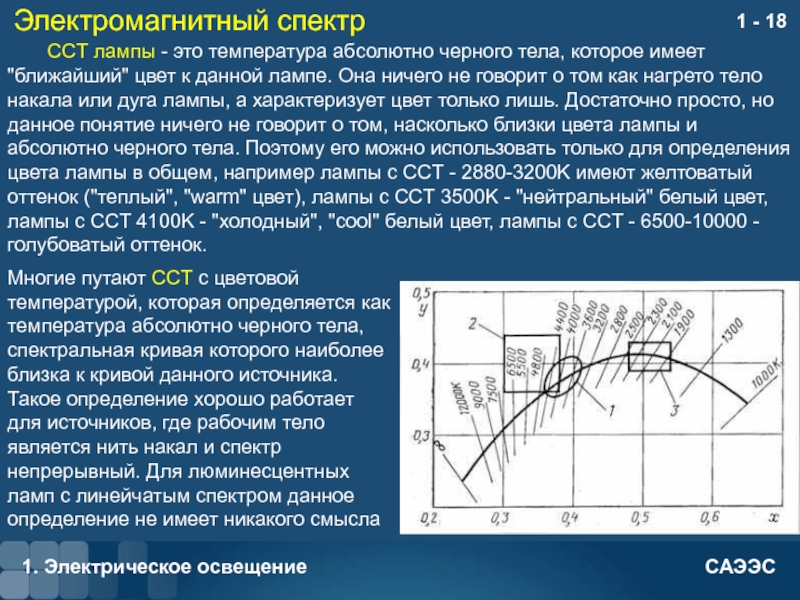

Черная линая на диаграмме цветов - black body locus - линия, вдоль которой меняется цвет абсолютно черного цвета при его нагревании. Точками отмечены некоторые люминесцентные лампы. Температура черного тела измеряется в градусах Кельвина (K)
Многие путают CCT с цветовой температурой, которая определяется как температура абсолютно черного тела, спектральная кривая которого наиболее близка к кривой данного источника. Такое определение хорошо работает для источников, где рабочим тело является нить накал и спектр непрерывный. Для люминесцентных ламп с линейчатым спектром данное определение не имеет никакого смысла
Сравнивать значения CRI можно только для ламп с одинаковым значением CCT, иначе такое сравнение теряет смысл.
Основные определения
Работа ламп характеризуется:
Номинальным напряжением Uн, (В);
Номинальной мощностью Pн, (Вт);
Световым потоком Ф (лм);
Световой отдачей ψ, (лм/Вт);
Средняя продолжительность горения tг.ср. (ч);
Коэффициент пульсации Кп
Современные источники света на судах:

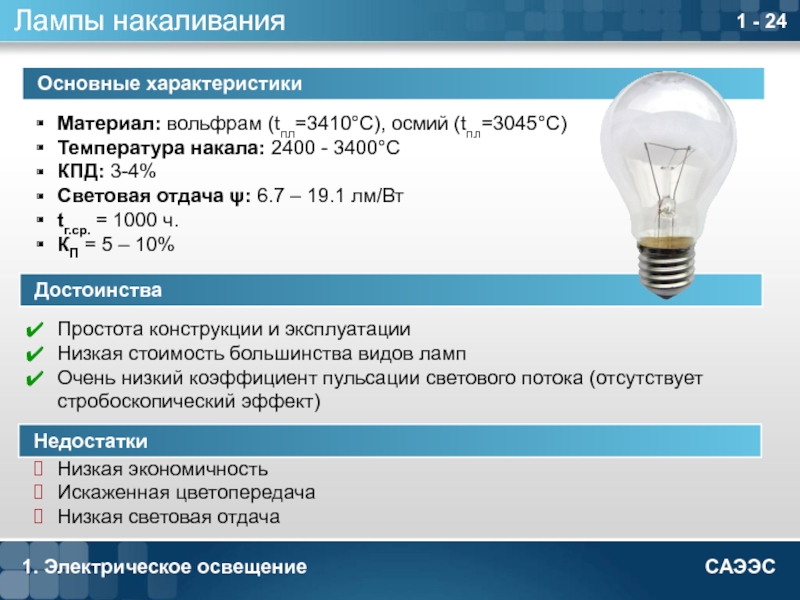

Простота конструкции и эксплуатации
Низкая стоимость большинства видов ламп
Очень низкий коэффициент пульсации светового потока (отсутствует стробоскопический эффект)
Низкая экономичность
Искаженная цветопередача
Низкая световая отдача
Недостатки
Достоинства
Основные характеристики
УФ фотон поглощается частицами люминофора
Излучение фотонов видимого спектра
Основные характеристики

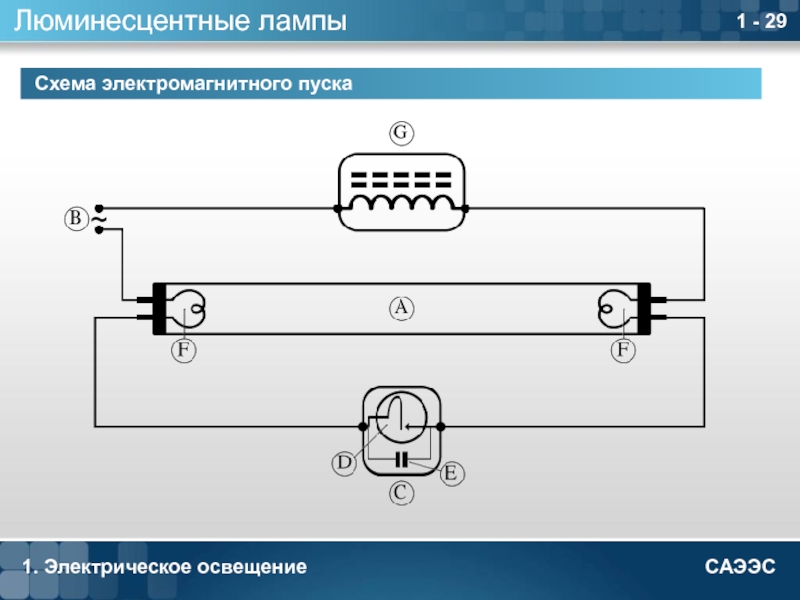

Электромагнитная
Простота
Дешевизна
Мерцание
Большое потребление энергии
Низкочастотный гул
Отсутствие мерцания
Отсутствие гула
Компактные размеры и масса
Холодный / горячий старт
Дороговизна
Электронная
Пусковая аппаратура
Достоинства
Недостатки

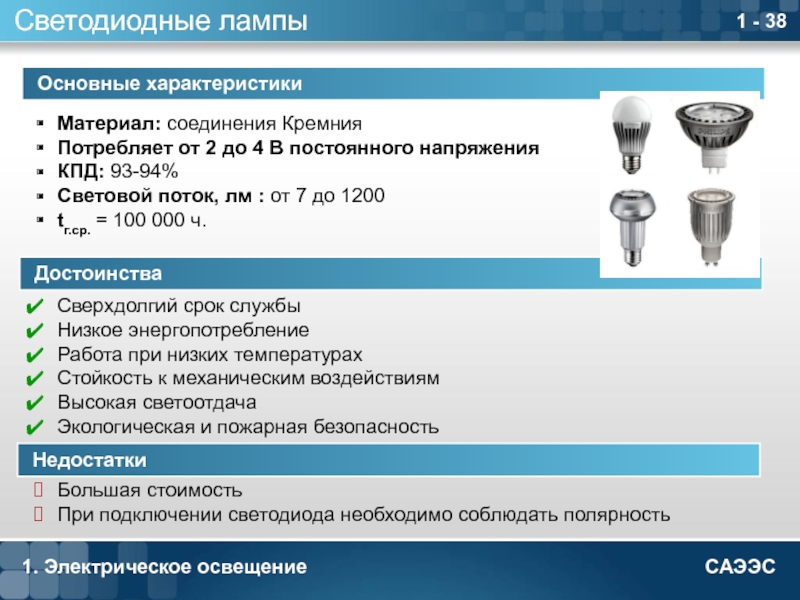

Сверхдолгий срок службы
Низкое энергопотребление
Работа при низких температурах
Стойкость к механическим воздействиям
Высокая светоотдача
Экологическая и пожарная безопасность
Большая стоимость
При подключении светодиода необходимо соблюдать полярность
Недостатки
Достоинства
Основные характеристики
Источники света характеризуются:
Коэффициентом полезного действия
Кривыми распределения силы света
Исполнением корпуса по защищенности
Открытые
Защищенные
Брызгозащищенные
Водозащищенные
Герметичные
Взрывобезопасные
Прожекторы – предназначены для обеспечения общего освещения палубы и забортного пространства, а также для осуществления навигации, поисковых и спасательных операций в темное время суток.
Классификация систем освещений:
Общее
Равномерное
Локализованное
Местное
Комбинированное
Классификация видов освещения:
Рабочее
Внутреннее
Наружное
Аварийное
Дежурное
Сигнальное
Декоративное
