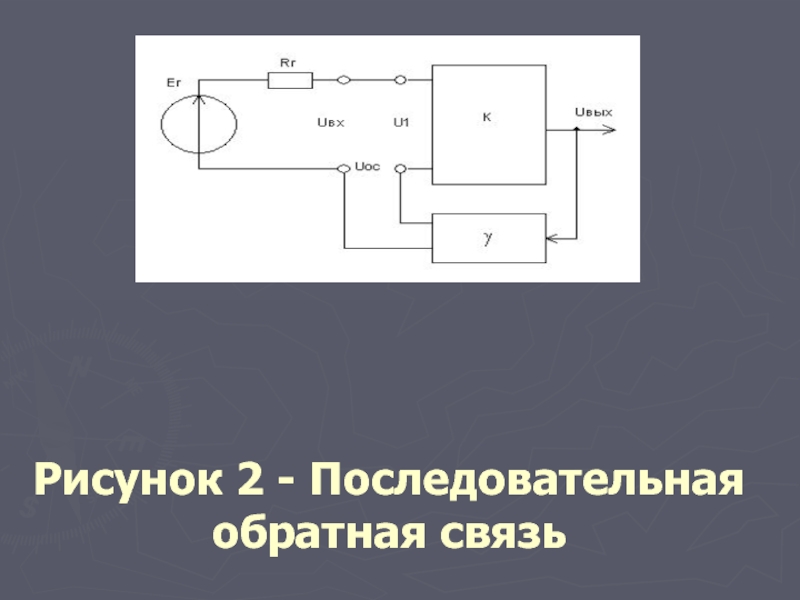

6. Рисунок 2 - Последовательная обратная связь

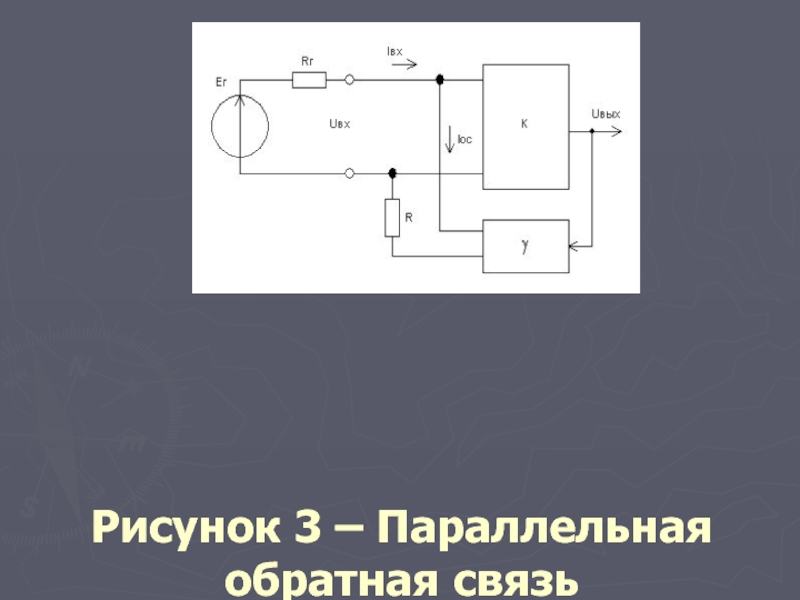

7. Рисунок 3 – Параллельная обратная связь

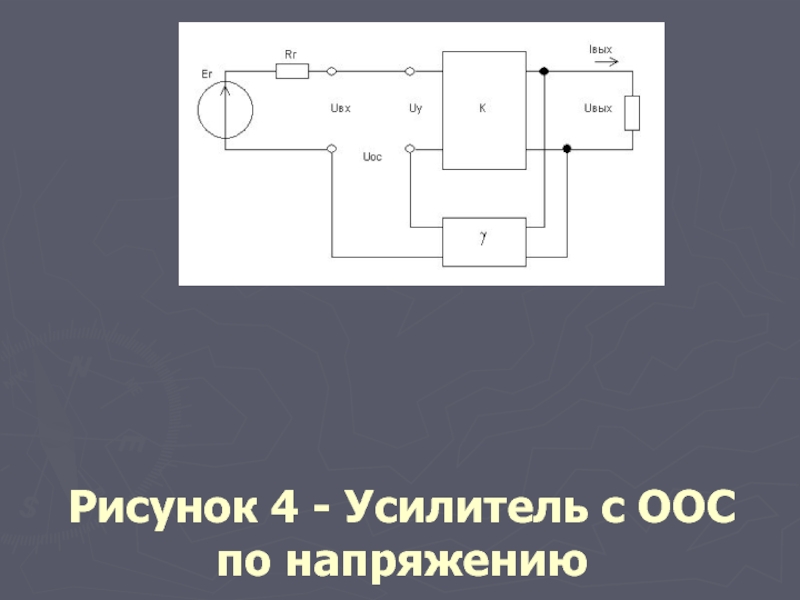

8. Рисунок 4 - Усилитель с ООС по напряжению

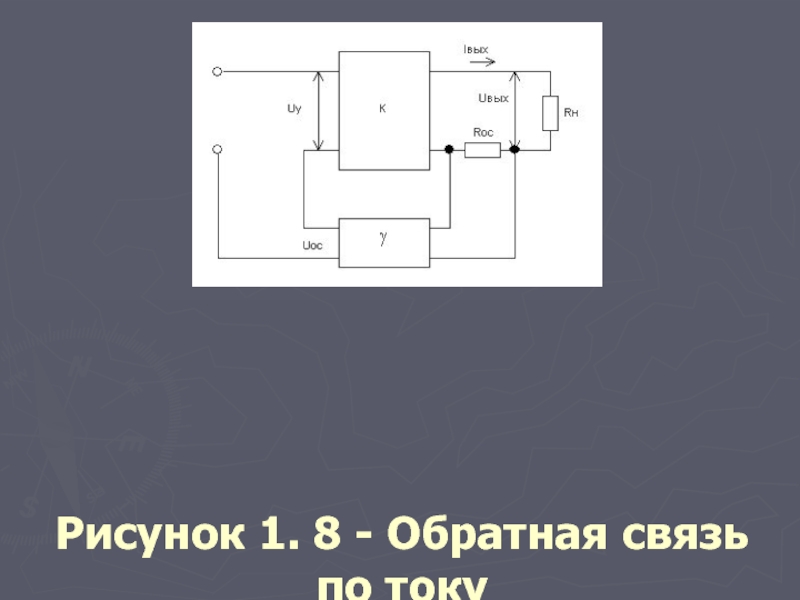

9. Рисунок 1. 8 - Обратная связь по току
10. Скачать презентанцию

Рисунок 1 - Структура обратной связи

Главная
Разное
Обратные связи в усилителях.ppt

Слайды и текст этой презентации

Слайд 1 Обратные связи в усилителях
Обратной связью называется эффект подачи части

выходного напряжения усилителя на его вход. Разработка в 1927 году

принципов обратной связи (ОС) позволило резко изменить важнейшие параметры усилителей , поэтому в настоящее время ОС является неотъемлемой частью любого высококачественного усилителя.

Обратные связи в усилителях Обратной связью называется эффект подачи части выходного напряжения усилителя на его вход.

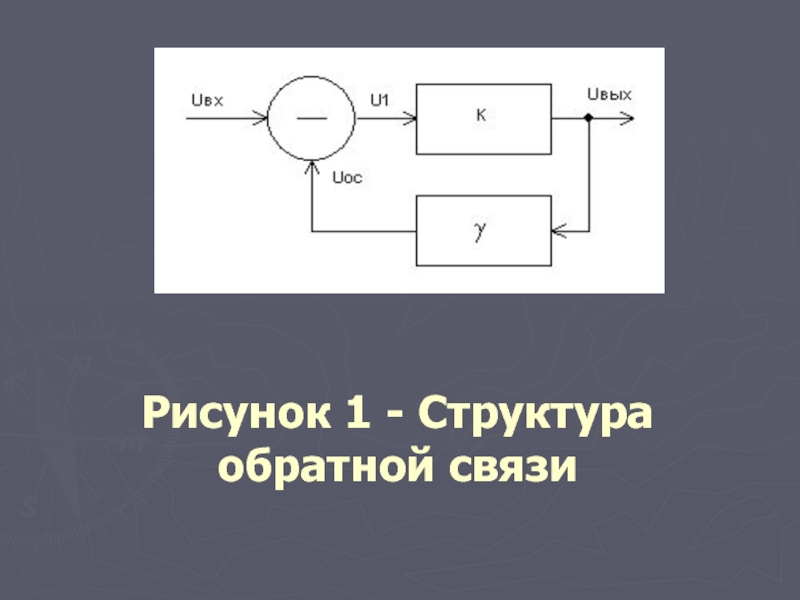

Слайд 2Рисунок 1 - Структура обратной связи

Слайд 3

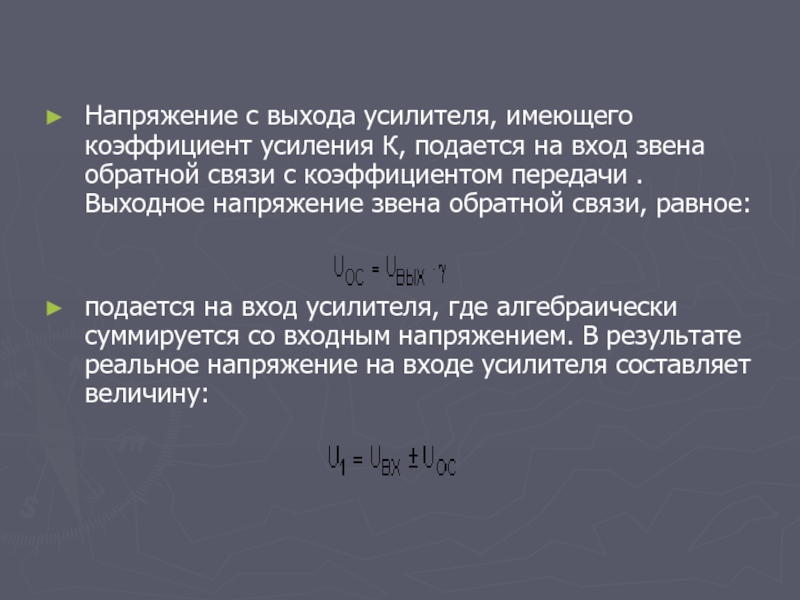

Напряжение с выхода усилителя, имеющего коэффициент усиления К, подается на

вход звена обратной связи с коэффициентом передачи . Выходное напряжение

звена обратной связи, равное:

подается на вход усилителя, где алгебраически суммируется со входным напряжением. В результате реальное напряжение на входе усилителя составляет величину:

Напряжение с выхода усилителя, имеющего коэффициент усиления К, подается на вход звена обратной связи с коэффициентом передачи

Слайд 4

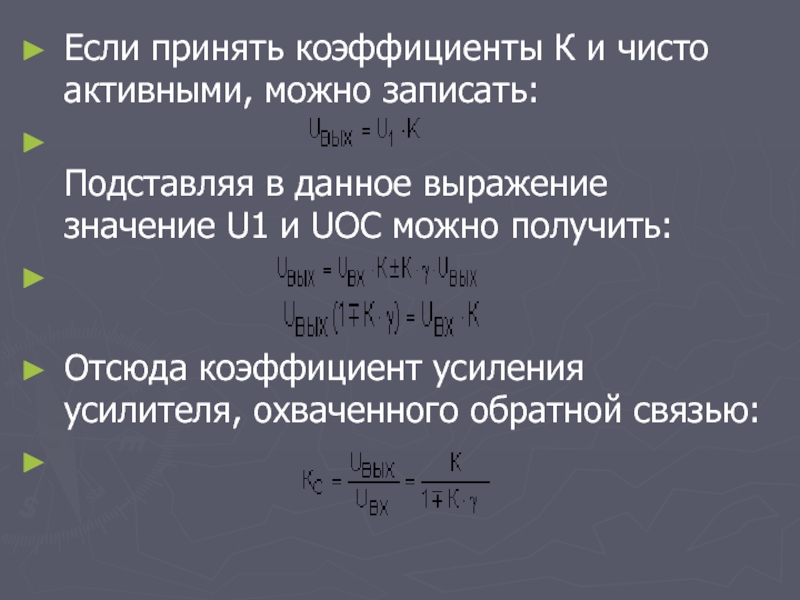

Если принять коэффициенты К и чисто активными, можно записать:
Подставляя

в данное выражение значение U1 и UОС можно получить:

Отсюда

коэффициент усиления усилителя, охваченного обратной связью:

Если принять коэффициенты К и чисто активными, можно записать: Подставляя в данное выражение значение U1 и

Слайд 5

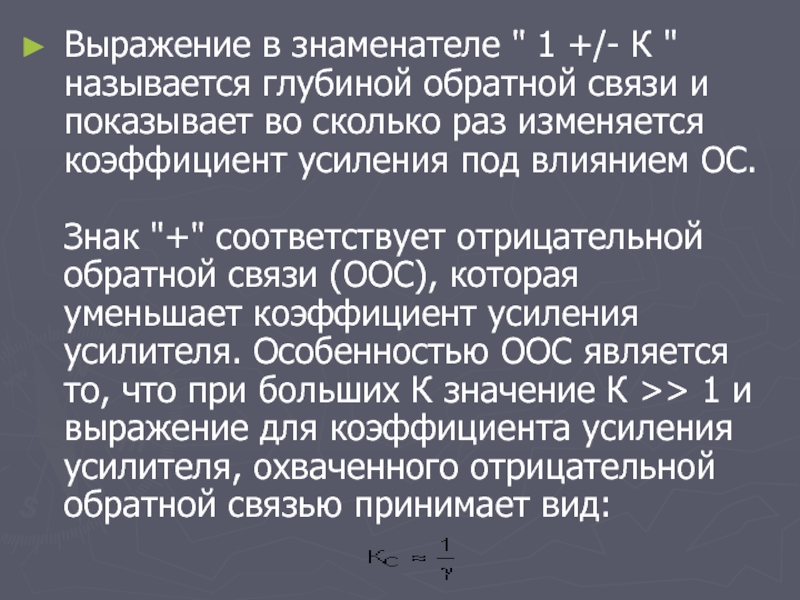

Выражение в знаменателе " 1 +/- К " называется глубиной

обратной связи и показывает во сколько раз изменяется коэффициент усиления

под влиянием ОС. Знак "+" соответствует отрицательной обратной связи (ООС), которая уменьшает коэффициент усиления усилителя. Особенностью ООС является то, что при больших К значение К >> 1 и выражение для коэффициента усиления усилителя, охваченного отрицательной обратной связью принимает вид:

> 1 и выражение для коэффициента усиления усилителя, охваченного отрицательной обратной связью принимает вид: "> Выражение в знаменателе
