Слайд 1Лекция 6

Лекция 6

Слайд 2Необходимое условие перемножения двух напряжений – наличие нелинейного элемента.
Дифференциальный усилитель

– базовая схема аналоговых перемножителей

Пусть - напряжение

между входами ВХ1 и ВХ2, т.е. ,
- напряжение, подаваемое через конденсатор на базу транзистора

Схемотехника аналоговых перемножителей

Рис. 1. Схема дифференциального усилительного каскада на биполярных транзисторах

Необходимое условие перемножения двух напряжений – наличие нелинейного элемента.Дифференциальный усилитель – базовая схема аналоговых перемножителейПусть

Слайд 3Рис.2

По теореме бисекции эквивалентная схема для расчета дифференциального усилительного каскада

представлена на рис.2.

Рис.2По теореме бисекции эквивалентная схема для расчета дифференциального усилительного каскада представлена на рис.2.

Слайд 4При условии идентичности T1, T2, T3, T4, RK1=RK2, IR1=IR2 и

I2=U2/R сигналы, пропорциональные U1 и U2, в выходном сигнале отсутствуют.

Устранение

напряжения, пропорционального U1

Рис.3

При условии идентичности T1, T2, T3, T4, RK1=RK2, IR1=IR2 и I2=U2/R сигналы, пропорциональные U1 и U2, в

Слайд 5Рис.4 Схема преобразователя напряжение-ток
Преобразователь напряжение-ток, ток-напряжение

Рис.5 Схема преобразователя ток-напряжение

Рис.4 Схема преобразователя напряжение-токПреобразователь напряжение-ток, ток-напряжение Рис.5 Схема преобразователя ток-напряжение

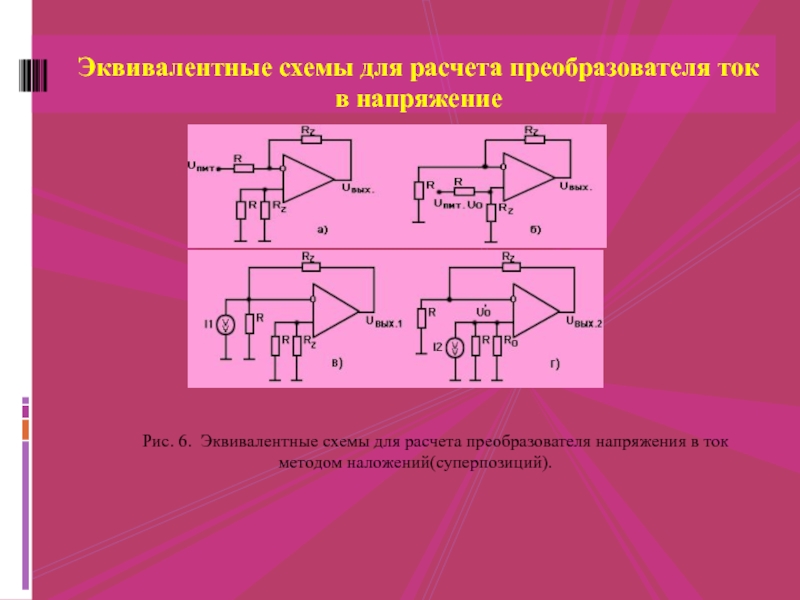

Слайд 6Эквивалентные схемы для расчета преобразователя ток в напряжение
Рис. 6. Эквивалентные

схемы для расчета преобразователя напряжения в ток методом наложений(суперпозиций).

Эквивалентные схемы для расчета преобразователя ток в напряжение Рис. 6. Эквивалентные схемы для расчета преобразователя напряжения в

Слайд 7Схема интегрального аналогового перемножителя
Рис. 7. Схема АП напряжений.

Схема интегрального аналогового перемножителяРис. 7. Схема АП напряжений.
