Кафедра військової підготовки ЗНТУ Стрільба і управління вогнем Тема 8 Поразка

Приклад 1а/ Бойовий порядок батареї: /Позивний «Дніпро»/ВП X = 54150 Y = 07320 h = 150КСП Х = 58040 Y = 08250 h = 150СП лів Х =

Слайды и текст этой презентации

Слайд 1

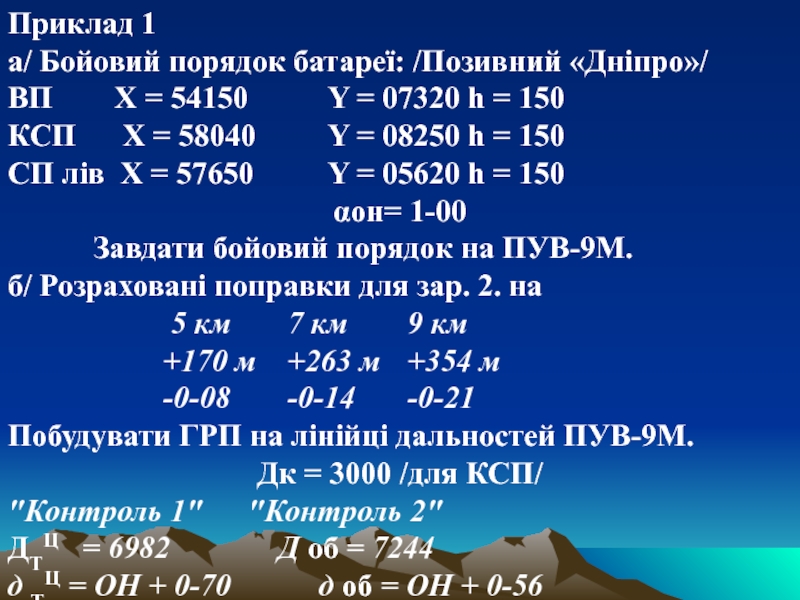

Слайд 2Приклад 1
а/ Бойовий порядок батареї: /Позивний «Дніпро»/
ВП

X = 54150 Y = 07320 h = 150
КСП

Х = 58040 Y = 08250 h = 150
СП лів Х = 57650 Y = 05620 h = 150
он= 1-00
Завдати бойовий порядок на ПУВ-9М.
б/ Розраховані поправки для зар. 2. на
5 км 7 км 9 км
+170 м +263 м +354 м
-0-08 -0-14 -0-21
Побудувати ГРП на лінійці дальностей ПУВ-9М.
Дк = 3000 /для КСП/
"Контроль 1" "Контроль 2"
ДТЦ = 6982 Д об = 7244
д ТЦ = ОН + 0-70 д об = ОН + 0-56
Приклад 1а/ Бойовий порядок батареї: /Позивний «Дніпро»/ВП    X = 54150		Y = 07320 h =

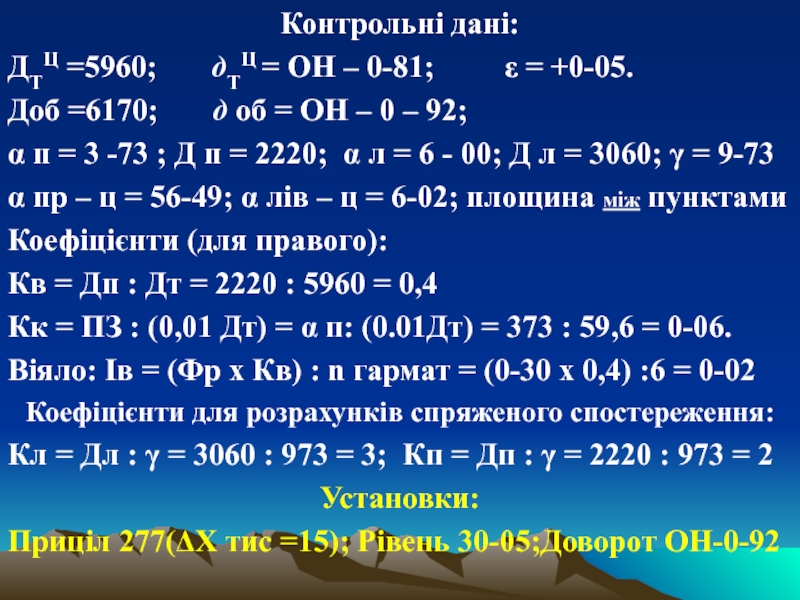

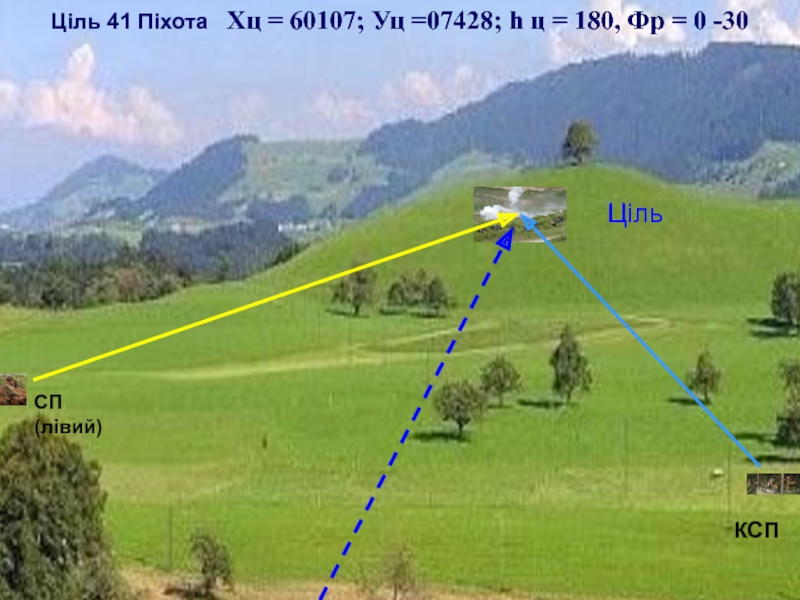

Слайд 4Контрольні дані:
ДТЦ =5960; дТЦ = ОН –

0-81; ε = +0-05.
Доб =6170;

д об = ОН – 0 – 92;
α п = 3 -73 ; Д п = 2220; α л = 6 - 00; Д л = 3060; γ = 9-73
α пр – ц = 56-49; α лів – ц = 6-02; площина між пунктами
Коефіцієнти (для правого):
Кв = Дп : Дт = 2220 : 5960 = 0,4
Кк = ПЗ : (0,01 Дт) = α п: (0.01Дт) = 373 : 59,6 = 0-06.
Віяло: Ів = (Фр х Кв) : n гармат = (0-30 х 0,4) :6 = 0-02
Коефіцієнти для розрахунків спряженого спостереження:
Кл = Дл : γ = 3060 : 973 = 3; Кп = Дп : γ = 2220 : 973 = 2
Установки:
Приціл 277(ΔХ тис =15); Рівень 30-05;Доворот ОН-0-92

Контрольні дані:ДТЦ =5960;    дТЦ = ОН – 0-81;     ε =

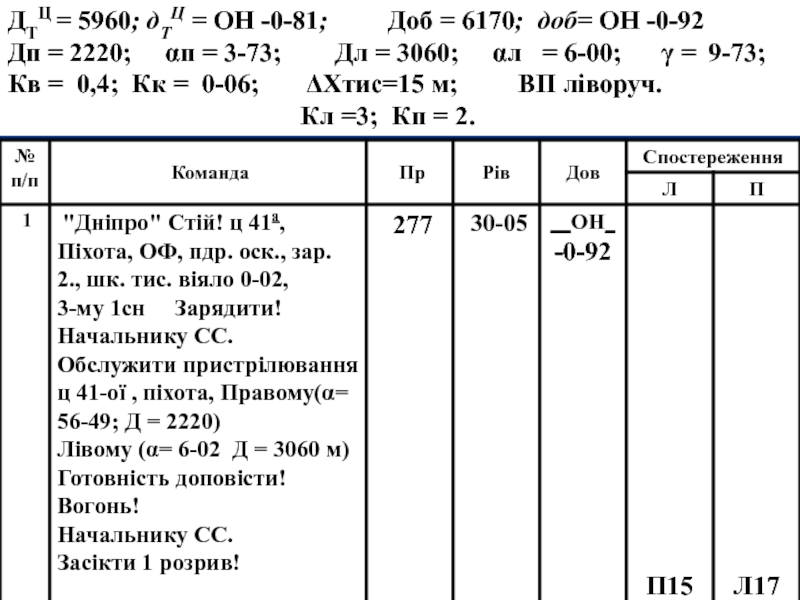

Слайд 5ДТЦ = 5960; дТЦ = ОН -0-81;

Доб = 6170; доб= ОН -0-92
Дп = 2220;

п = 3-73; Дл = 3060; л = 6-00;  = 9-73;
Кв = 0,4; Кк = 0-06; Xтис=15 м; ВП ліворуч.
Кл =3; Кп = 2.
ДТЦ = 5960; дТЦ = ОН -0-81;     Доб = 6170; доб= ОН -0-92

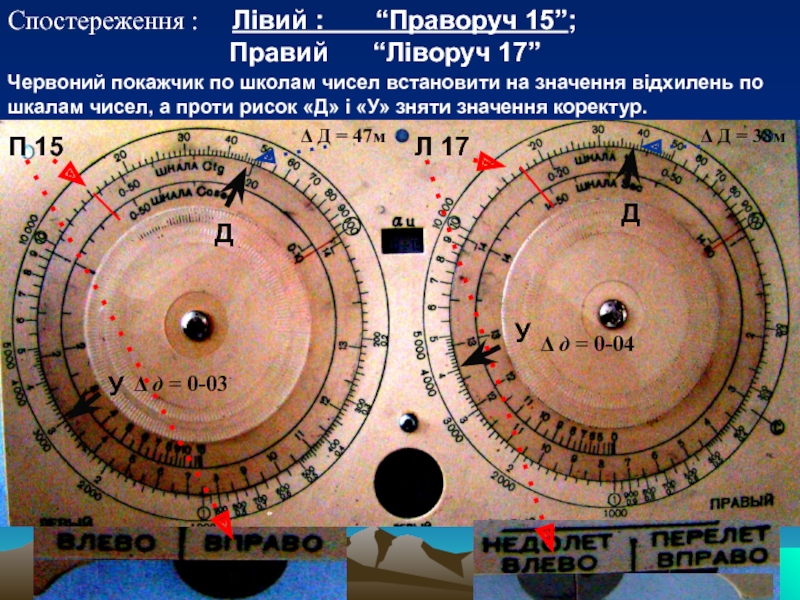

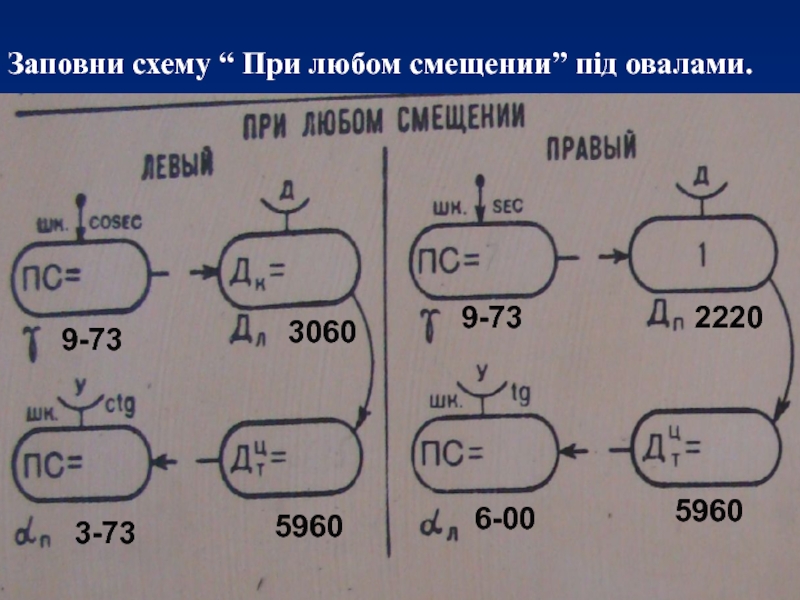

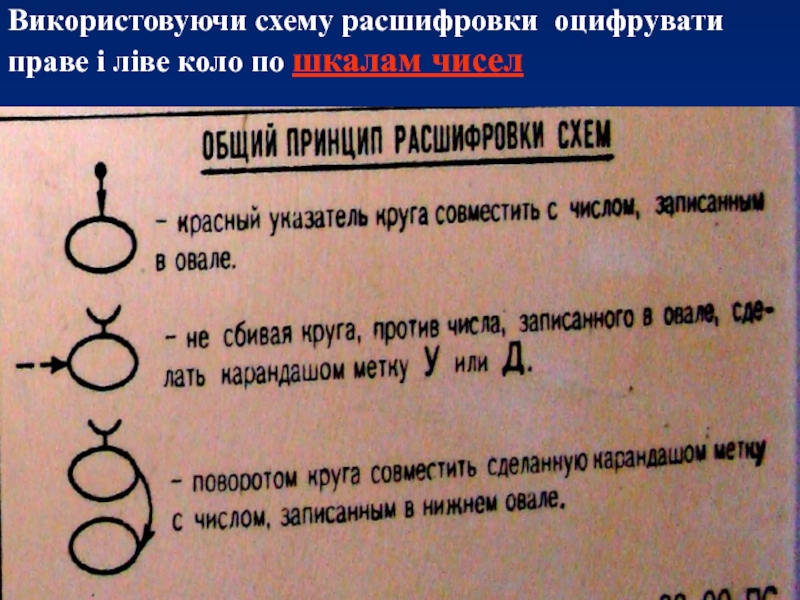

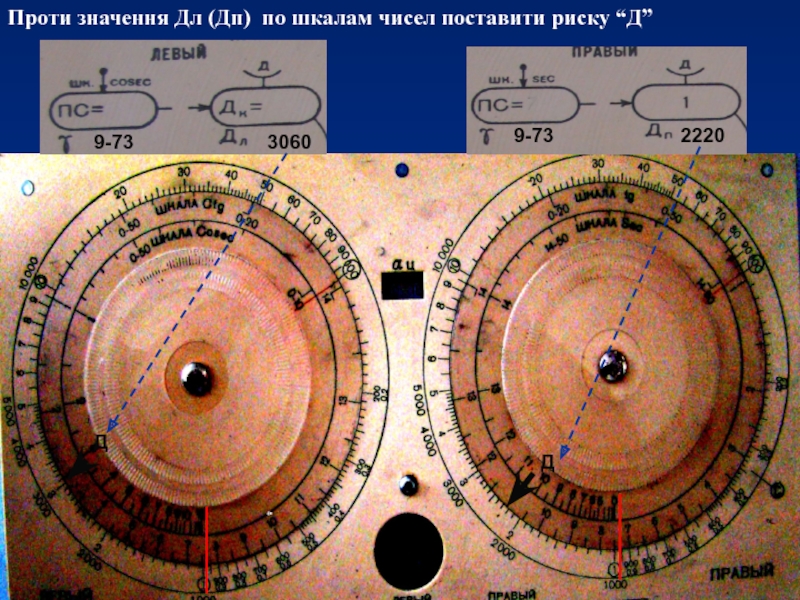

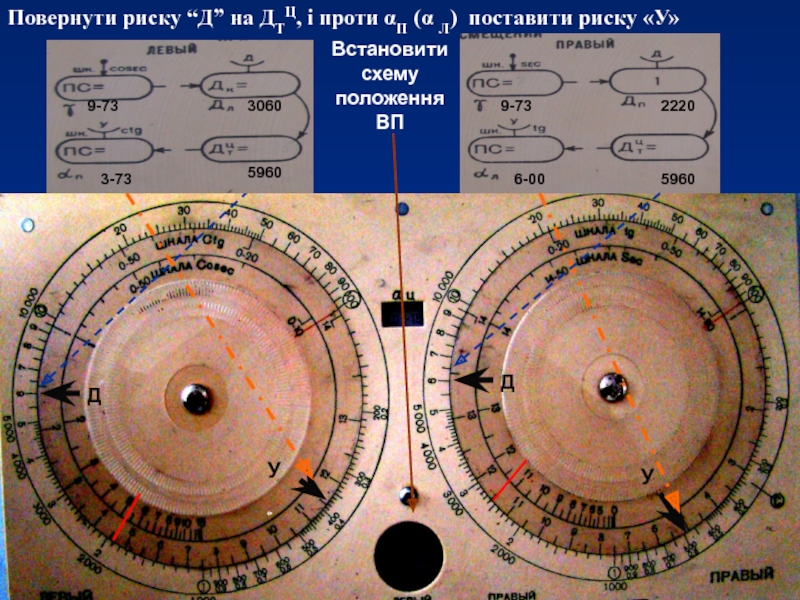

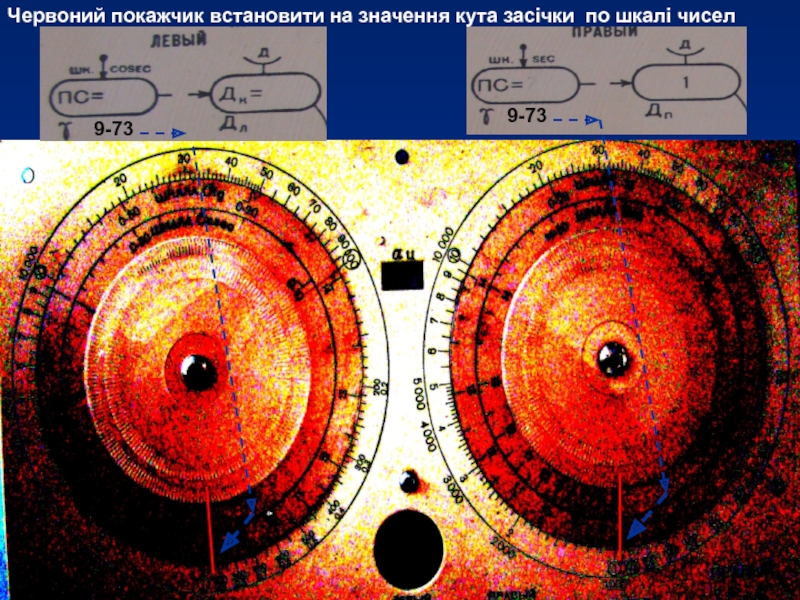

Слайд 6Заповни схему “ При любом смещении” під овалами.

Заповни схему “ При любом смещении” під овалами.

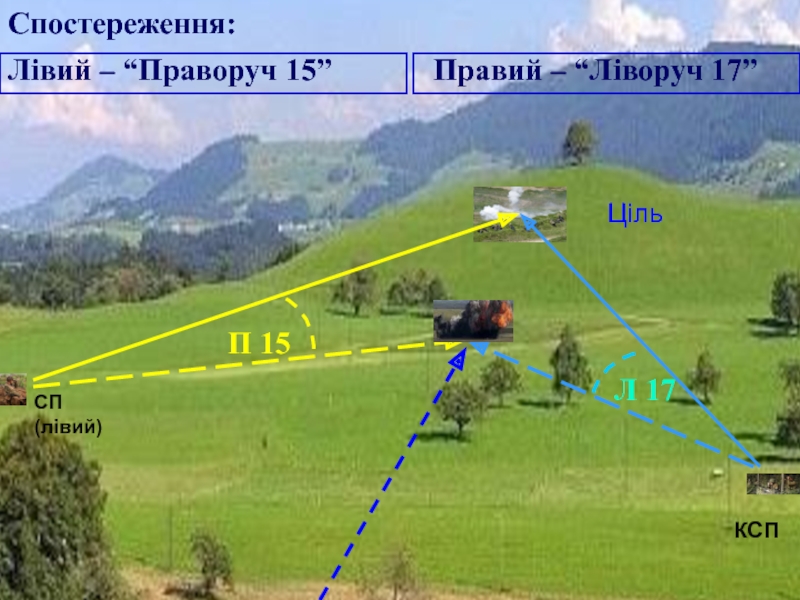

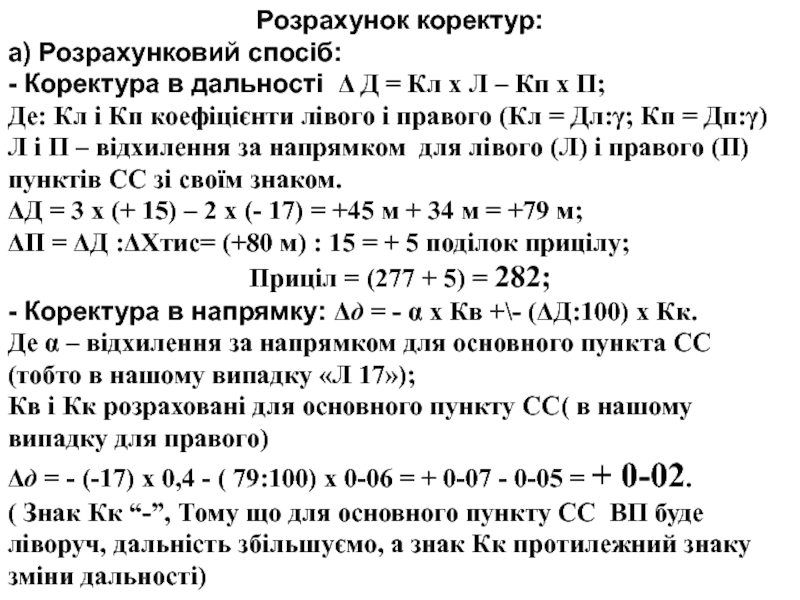

Слайд 14Розрахунок коректур:
а) Розрахунковий спосіб:
- Коректура в дальності Δ Д =

Кл х Л – Кп х П;
Де: Кл і Кп

коефіцієнти лівого і правого (Кл = Дл:γ; Кп = Дп:γ)
Л і П – відхилення за напрямком для лівого (Л) і правого (П) пунктів СС зі своїм знаком.
ΔД = 3 х (+ 15) – 2 х (- 17) = +45 м + 34 м = +79 м;
ΔП = ΔД :ΔХтис= (+80 м) : 15 = + 5 поділок прицілу;
Приціл = (277 + 5) = 282;
- Коректура в напрямку: Δд = - α х Кв +\- (ΔД:100) х Кк.
Де α – відхилення за напрямком для основного пункта СС
(тобто в нашому випадку «Л 17»);
Кв і Кк розраховані для основного пункту СС( в нашому випадку для правого)
Δд = - (-17) х 0,4 - ( 79:100) х 0-06 = + 0-07 - 0-05 = + 0-02.
( Знак Кк “-”, Тому що для основного пункту СС ВП буде ліворуч, дальність збільшуємо, а знак Кк протилежний знаку зміни дальності)

Розрахунок коректур:а) Розрахунковий спосіб:- Коректура в дальності Δ Д = Кл х Л – Кп х П;Де:

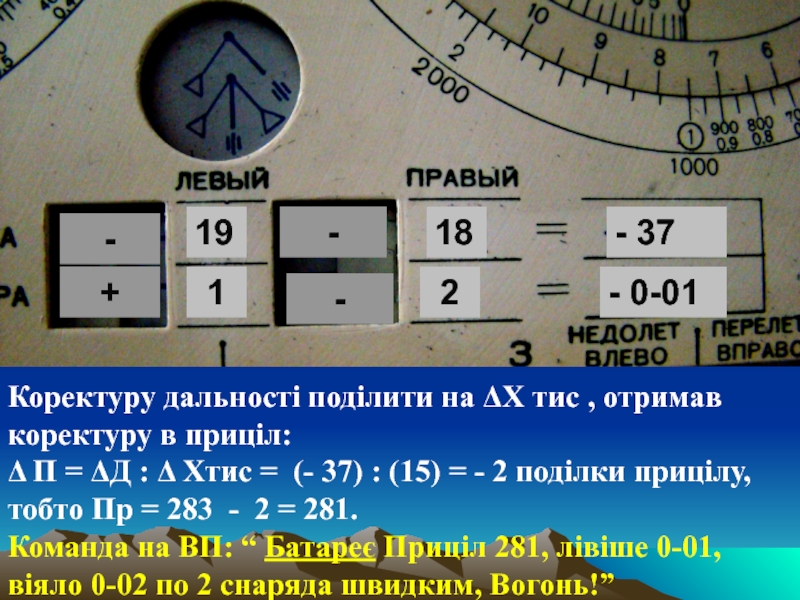

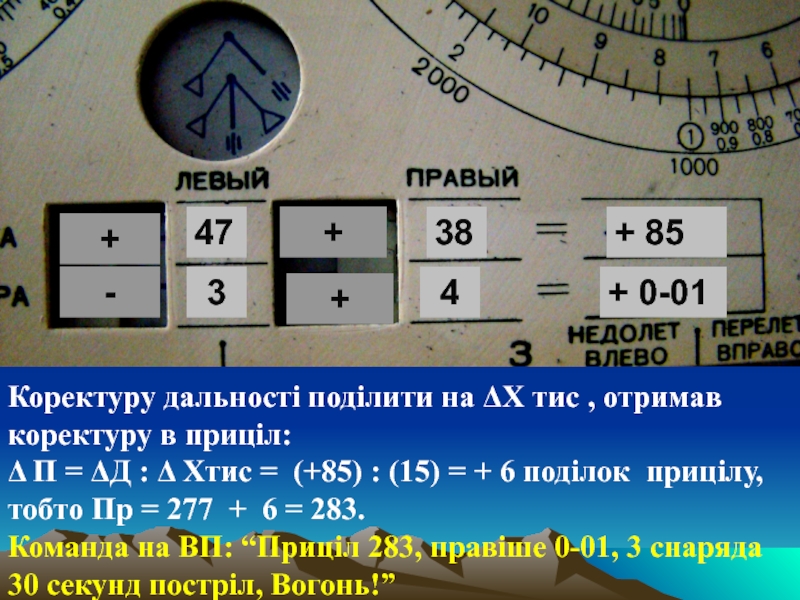

Слайд 1819
1
18
2
- 37
- 0-01
Коректуру дальності поділити на ΔХ тис , отримав

коректуру в приціл:
Δ П = ΔД : Δ Хтис

= (- 37) : (15) = - 2 поділки прицілу, тобто Пр = 283 - 2 = 281.

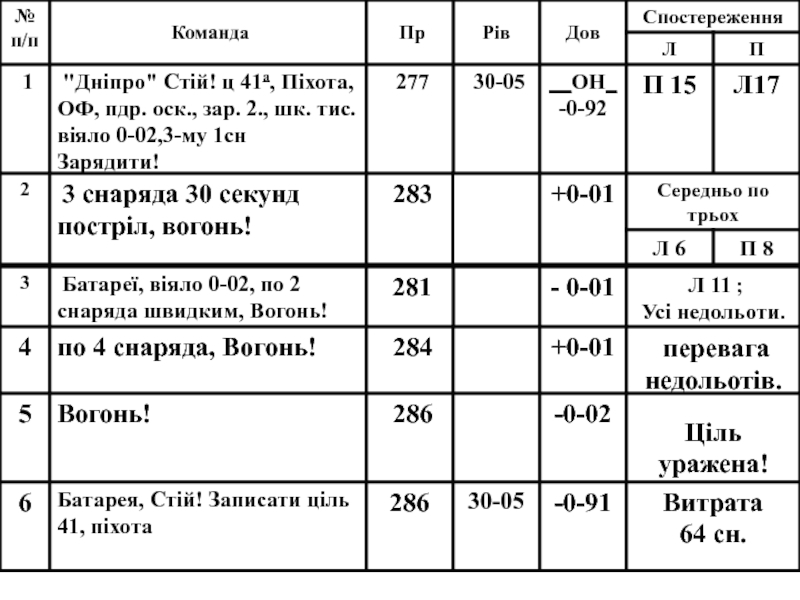

Команда на ВП: “ Батареє Приціл 281, лівіше 0-01, віяло 0-02 по 2 снаряда швидким, Вогонь!”

-

-

-

+

191182- 37- 0-01Коректуру дальності поділити на ΔХ тис , отримав коректуру в приціл: Δ П = ΔД

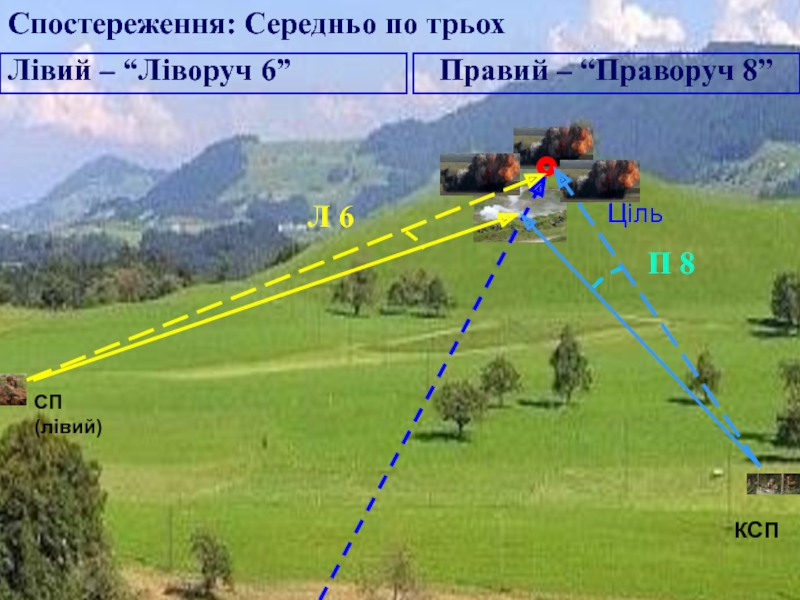

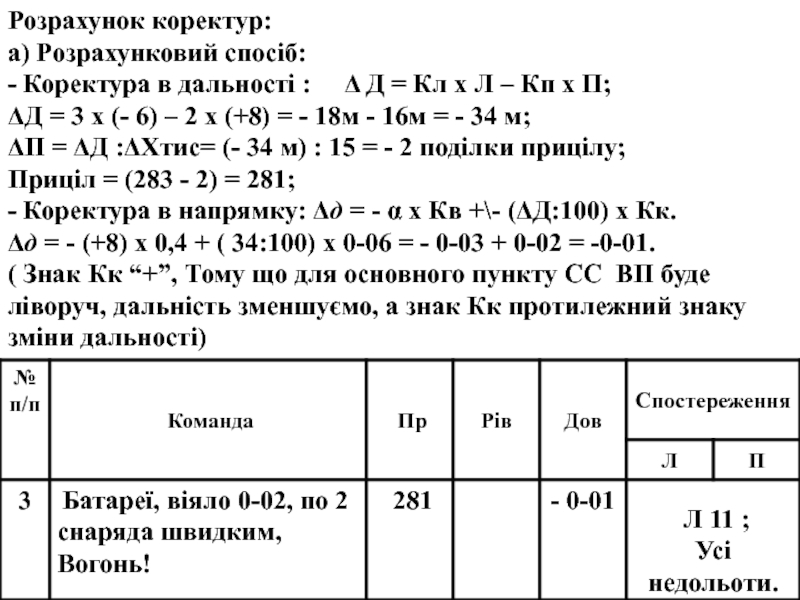

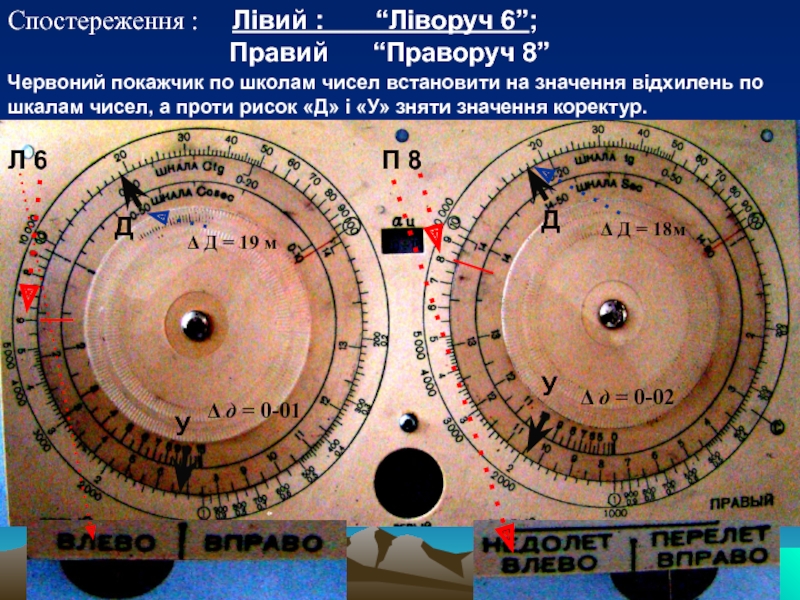

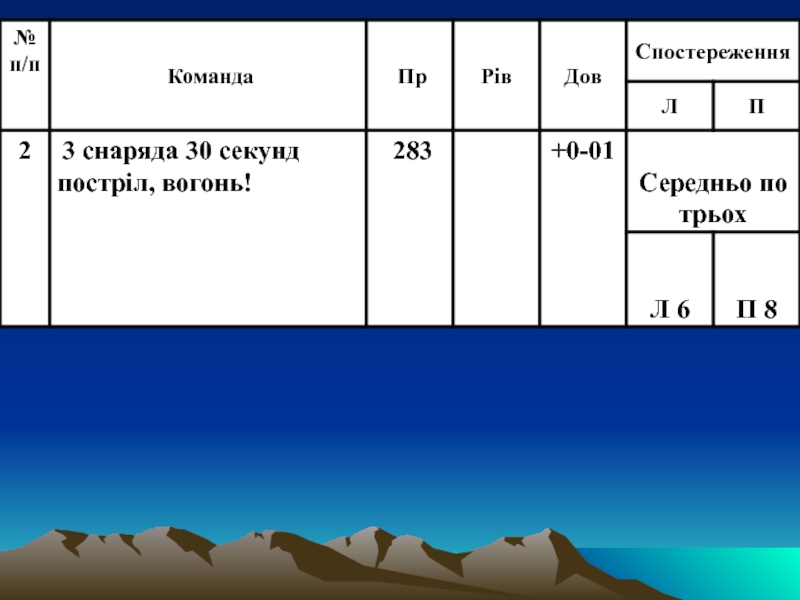

Слайд 19Розрахунок коректур:
а) Розрахунковий спосіб:
- Коректура в дальності :

Δ Д = Кл х Л – Кп х П;
ΔД

= 3 х (- 6) – 2 х (+8) = - 18м - 16м = - 34 м;
ΔП = ΔД :ΔХтис= (- 34 м) : 15 = - 2 поділки прицілу;
Приціл = (283 - 2) = 281;
- Коректура в напрямку: Δд = - α х Кв +\- (ΔД:100) х Кк.
Δд = - (+8) х 0,4 + ( 34:100) х 0-06 = - 0-03 + 0-02 = -0-01.
( Знак Кк “+”, Тому що для основного пункту СС ВП буде ліворуч, дальність зменшуємо, а знак Кк протилежний знаку зміни дальності)
Розрахунок коректур:а) Розрахунковий спосіб:- Коректура в дальності :   Δ Д = Кл х Л –

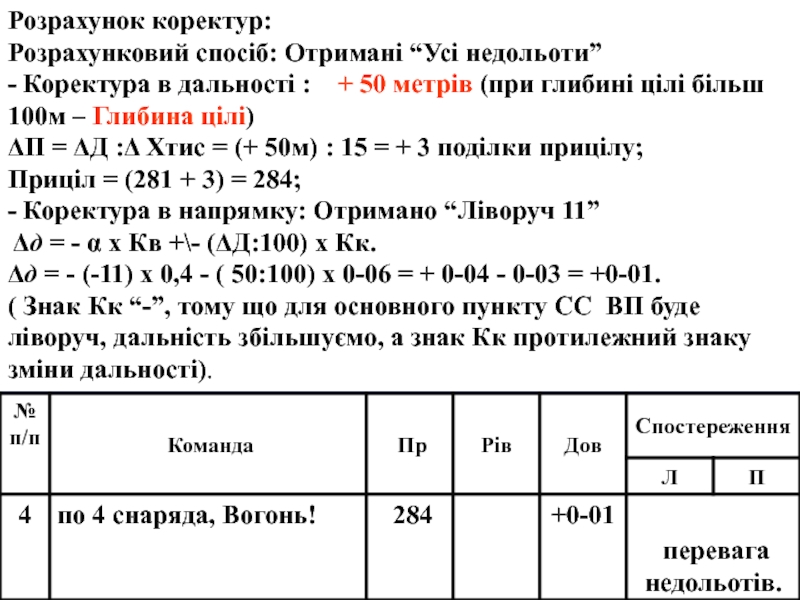

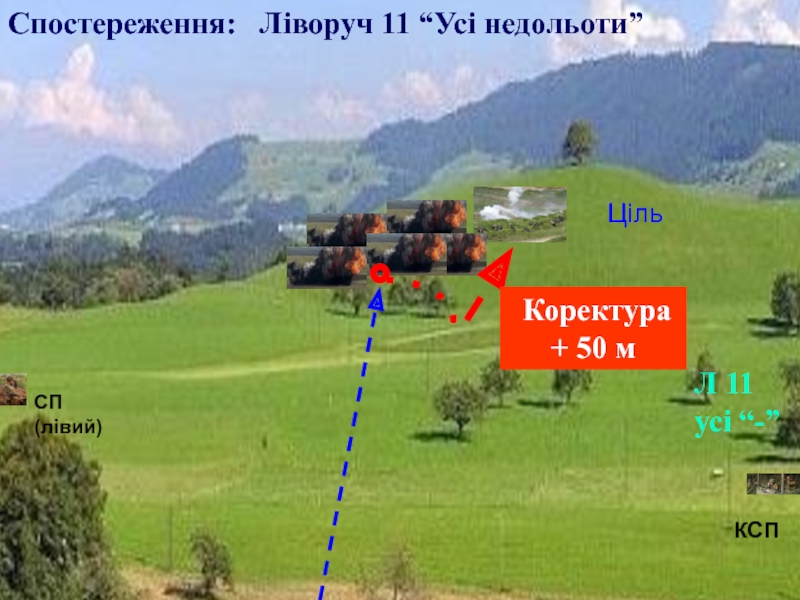

Слайд 21Розрахунок коректур:
Розрахунковий спосіб: Отримані “Усі недольоти”
- Коректура в дальності :

+ 50 метрів (при глибині цілі більш 100м –

Глибина цілі)
ΔП = ΔД :Δ Хтис = (+ 50м) : 15 = + 3 поділки прицілу;
Приціл = (281 + 3) = 284;
- Коректура в напрямку: Отримано “Ліворуч 11”
Δд = - α х Кв +\- (ΔД:100) х Кк.
Δд = - (-11) х 0,4 - ( 50:100) х 0-06 = + 0-04 - 0-03 = +0-01.
( Знак Кк “-”, тому що для основного пункту СС ВП буде ліворуч, дальність збільшуємо, а знак Кк протилежний знаку зміни дальності).
Розрахунок коректур:Розрахунковий спосіб: Отримані “Усі недольоти”- Коректура в дальності :  + 50 метрів (при глибині цілі

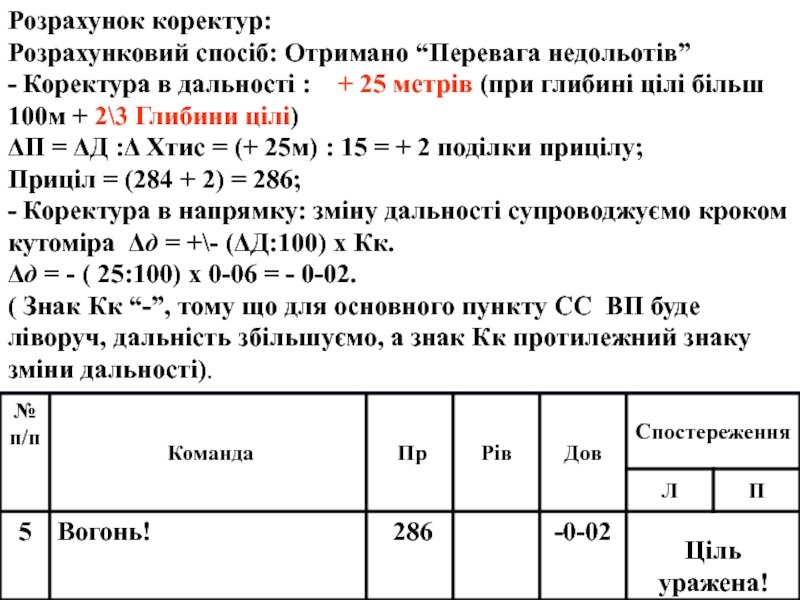

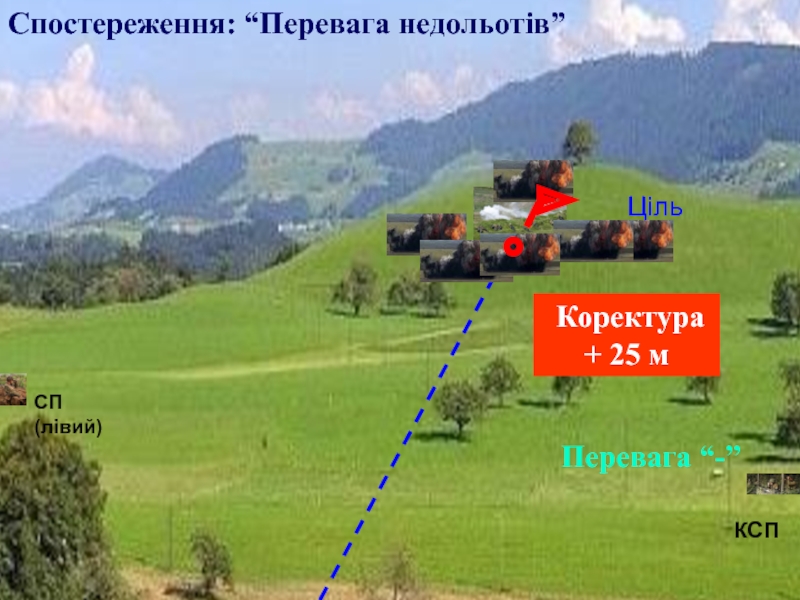

Слайд 23Розрахунок коректур:
Розрахунковий спосіб: Отримано “Перевага недольотів”
- Коректура в дальності :

+ 25 метрів (при глибині цілі більш 100м +

2\3 Глибини цілі)
ΔП = ΔД :Δ Хтис = (+ 25м) : 15 = + 2 поділки прицілу;
Приціл = (284 + 2) = 286;
- Коректура в напрямку: зміну дальності супроводжуємо кроком кутоміра Δд = +\- (ΔД:100) х Кк.
Δд = - ( 25:100) х 0-06 = - 0-02.
( Знак Кк “-”, тому що для основного пункту СС ВП буде ліворуч, дальність збільшуємо, а знак Кк протилежний знаку зміни дальності).
Розрахунок коректур:Розрахунковий спосіб: Отримано “Перевага недольотів”- Коректура в дальності :  + 25 метрів (при глибині цілі
