Слайд 1Московский государственный медико-стоматологический университет
Кафедра лучевой диагностики


к.м.н. Лежнев Д.А.

Московский государственный медико-стоматологический университетКафедра лучевой диагностикик.м.н. Лежнев Д.А.

Слайд 2РАДИАЦИОННАЯ БЕЗОПАСНОСТЬ

РАДИАЦИОННАЯ БЕЗОПАСНОСТЬ

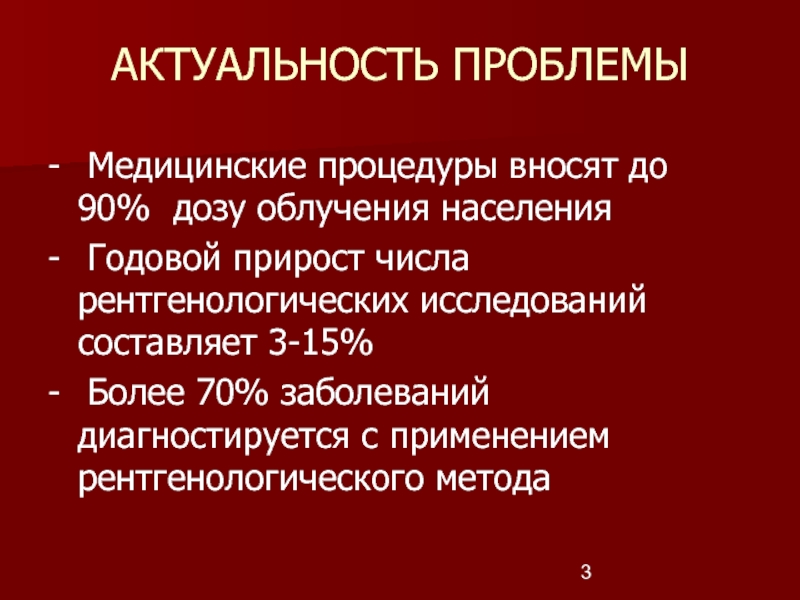

Слайд 3АКТУАЛЬНОСТЬ ПРОБЛЕМЫ
- Медицинские процедуры вносят до 90% дозу облучения населения
- Годовой прирост

числа рентгенологических исследований составляет 3-15%
- Более 70% заболеваний диагностируется с применением

рентгенологического метода
АКТУАЛЬНОСТЬ ПРОБЛЕМЫ-	Медицинские процедуры вносят до 90% дозу облучения населения-	Годовой прирост числа рентгенологических исследований составляет 3-15%-	Более 70% заболеваний

Слайд 4- электромагнитные колебания расположенные в той части спектра, которая ограничена

ультрафиолетом и гамма-лучами.
Длина волны РЛ используемых в медицинской практике лежит

в пределах 0,1-0,3 А0.
(1А0 (ангстрем) = 10-8 см).

РЕНТГЕНОВСКИЕ ЛУЧИ

- электромагнитные колебания расположенные в той части спектра, которая ограничена ультрафиолетом и гамма-лучами.	Длина волны РЛ используемых в

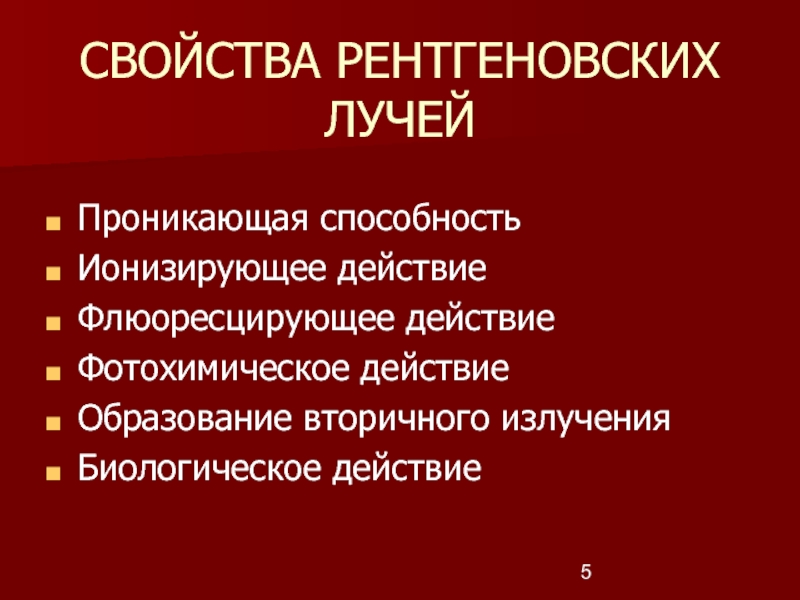

Слайд 5СВОЙСТВА РЕНТГЕНОВСКИХ ЛУЧЕЙ
Проникающая способность
Ионизирующее действие
Флюоресцирующее действие
Фотохимическое действие
Образование вторичного излучения
Биологическое

действие

СВОЙСТВА РЕНТГЕНОВСКИХ ЛУЧЕЙ Проникающая способностьИонизирующее действиеФлюоресцирующее действиеФотохимическое действиеОбразование вторичного излученияБиологическое действие

Слайд 6БИОЛОГИЧЕСКОЕ ДЕЙСТВИЕ
- цепь неразрывно связанных биофизических и биохимических процессов

вызывающих функциональные и морфологические изменения в клетках, тканях и организме

в целом.

Изменения обусловлены ионизацией и передачей энергии.

Выделяют прямое и косвенное воздействие.
БИОЛОГИЧЕСКОЕ ДЕЙСТВИЕ - цепь неразрывно связанных биофизических и биохимических процессов вызывающих функциональные и морфологические изменения в клетках,

Слайд 7ПРЯМОЕ ВОЗДЕЙСТВИЕ
а. при поглощении энергии выделяется тепло (количество его не

велико и значительного повреждающего воздействия не оказывает)

б. непосредственный разрыв молекул

РНК и ДНК (приводит к возникновению мутаций, как в облученном организме (опухоли), так и в последующих поколениях (пороки развития)
ПРЯМОЕ ВОЗДЕЙСТВИЕа. при поглощении энергии выделяется тепло (количество его не велико и значительного повреждающего воздействия не оказывает)б.

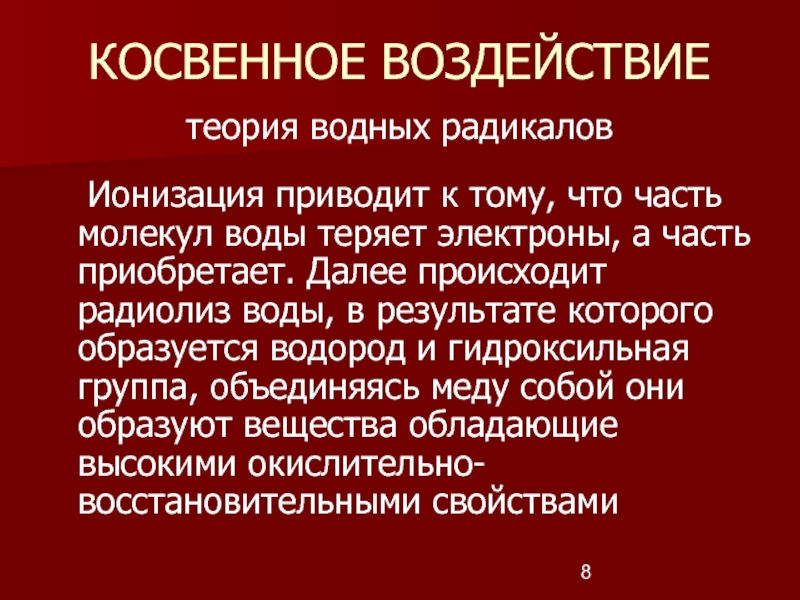

Слайд 8КОСВЕННОЕ ВОЗДЕЙСТВИЕ
теория водных радикалов

Ионизация приводит к тому, что

часть молекул воды теряет электроны, а часть приобретает. Далее происходит

радиолиз воды, в результате которого образуется водород и гидроксильная группа, объединяясь меду собой они образуют вещества обладающие высокими окислительно-восстановительными свойствами
КОСВЕННОЕ ВОЗДЕЙСТВИЕ теория водных радикалов 	Ионизация приводит к тому, что часть молекул воды теряет электроны, а часть

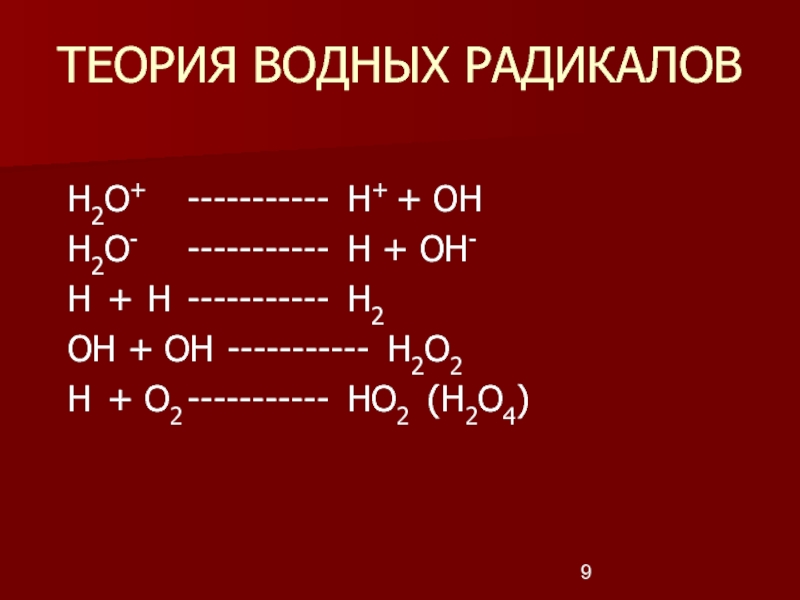

Слайд 9ТЕОРИЯ ВОДНЫХ РАДИКАЛОВ
Н2О+ ----------- Н+ + ОН
Н2О- ----------- Н + ОН-
Н + Н ----------- Н2
ОН + ОН ----------- Н2О2
Н + О2 ----------- НО2 (Н2О4)

ТЕОРИЯ ВОДНЫХ РАДИКАЛОВН2О+		-----------	Н+ + ОНН2О-		-----------	Н + ОН-Н	+	Н	-----------	Н2ОН + ОН	-----------	Н2О2Н	+ О2	-----------	НО2	(Н2О4)

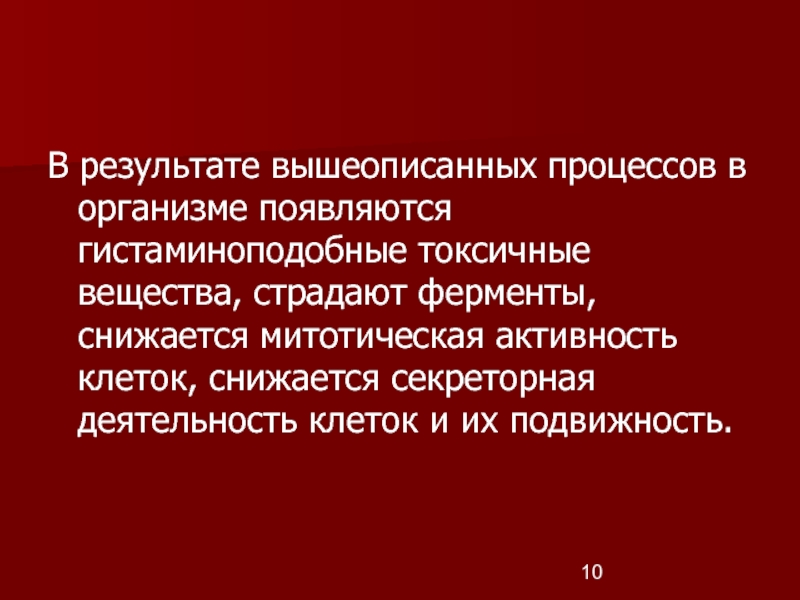

Слайд 10В результате вышеописанных процессов в организме появляются гистаминоподобные токсичные вещества,

страдают ферменты, снижается митотическая активность клеток, снижается секреторная деятельность клеток

и их подвижность.
В результате вышеописанных процессов в организме появляются гистаминоподобные токсичные вещества, страдают ферменты, снижается митотическая активность клеток, снижается

Слайд 11СТЕПЕНЬ ПОГЛОЩЕНИЯ РЛ
зависит от:
- химического строения тканей,
- плотности тканей,
- толщины

слоя изучаемого объекта.




Поглощение РЛ происходит интенсивнее в элементах с высоким

атомным весом.
СТЕПЕНЬ ПОГЛОЩЕНИЯ РЛ	зависит от:	- химического строения тканей,	- плотности тканей,	- толщины слоя изучаемого объекта.		Поглощение РЛ происходит интенсивнее в

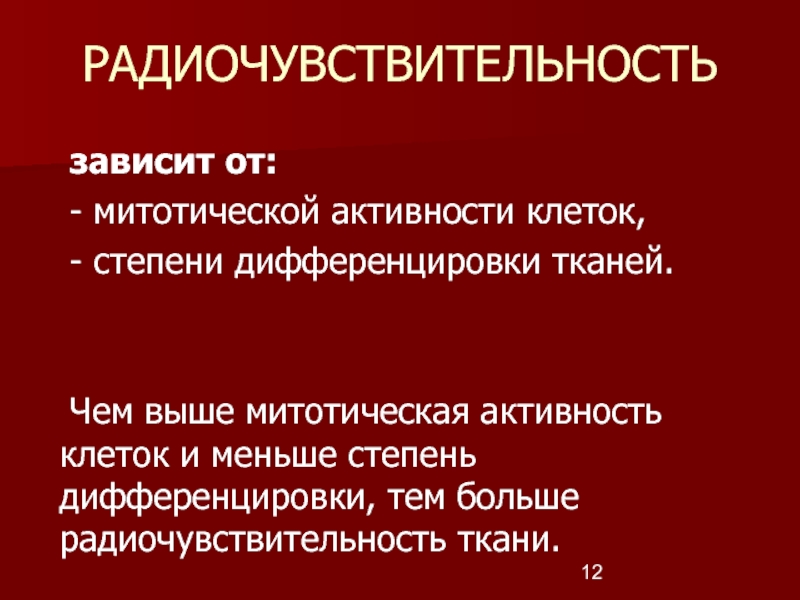

Слайд 12РАДИОЧУВСТВИТЕЛЬНОСТЬ
зависит от:
- митотической активности клеток,
- степени дифференцировки тканей.




Чем выше митотическая

активность клеток и меньше степень дифференцировки, тем больше радиочувствительность ткани.

РАДИОЧУВСТВИТЕЛЬНОСТЬ	зависит от:	- митотической активности клеток,	- степени дифференцировки тканей.		Чем выше митотическая активность клеток и меньше степень дифференцировки, тем

Слайд 13ЕДИНИЦЫ ИЗМЕРЕНИЙ

ЕДИНИЦЫ ИЗМЕРЕНИЙ

Слайд 14ЭКСПОЗИЦИОННАЯ ДОЗА
Рентген (Р, р) - такая доза рентгеновских или гамма-лучей,

которая при прохождении через 1 см3 воздуха при нормальных условиях

(t – 00 С, атмосферное давление 760 мм.рт.ст.), образует в нем 2,083 Х 109 пар ионов (или зарядов каждого знака).
ЭКСПОЗИЦИОННАЯ ДОЗАРентген (Р, р) - такая доза рентгеновских или гамма-лучей, которая при прохождении через 1 см3 воздуха

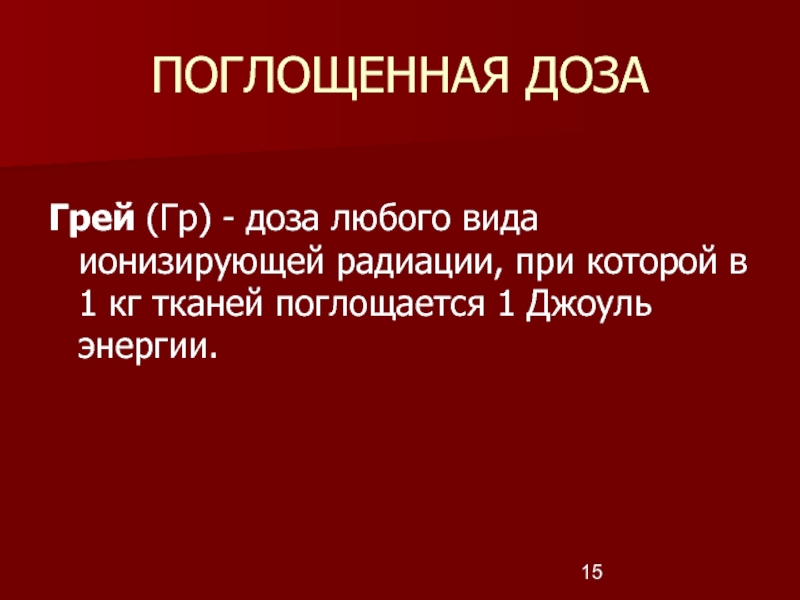

Слайд 15ПОГЛОЩЕННАЯ ДОЗА
Грей (Гр) - доза любого вида ионизирующей радиации,

при которой в 1 кг тканей поглощается 1 Джоуль энергии.

ПОГЛОЩЕННАЯ ДОЗА Грей (Гр) - доза любого вида ионизирующей радиации, при которой в 1 кг тканей поглощается

Слайд 16 Зиверт* (Зв) – единица эффективной дозы в международной системе единиц

(СИ), которая учитывает парциальное облучение тела и специфический тип поглощаемого

излучения.

1 Зв = 100 Бэр (биологический эквивалент рентгена)

*МКРЗ, №26, 27

ЭФФЕКТИВНАЯ ДОЗА

Зиверт* (Зв) – единица эффективной дозы в международной системе единиц (СИ), которая учитывает парциальное облучение тела и

Слайд 17РЕГЛАМЕНТАЦИЯ ДОЗОВЫХ НАГРУЗОК

РЕГЛАМЕНТАЦИЯ ДОЗОВЫХ НАГРУЗОК

Слайд 18Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и

проведению рентгенологических исследований регламентируются

Санитарными правилами и нормативами
СанПиН 2.6.1.1192-03
раздел 2.6.1. Ионизирующее

излучение, радиационная безопасность
Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований регламентируютсяСанитарными правилами и нормативамиСанПиН

Слайд 19 Персонал группы А
- лица непосредственно работающие с источником ионизирующего излучения

-

20 мЗв в год

в среднем за любые последовательные
5 лет, но

не более 50 мЗв в год

СанПиН 2.6.1.1192-03
Персонал группы А 	-	лица непосредственно работающие с 	источником ионизирующего 	излучения- 20 мЗв в годв среднем за любые

Слайд 20 Персонал группы Б
- лица работающие в смежных помещениях

- 5 мЗв

в год

в среднем за любые последовательные
5 лет, но не более

12,5 мЗв в год

СанПиН 2.6.1.1192-03
Персонал группы Б 	-	лица работающие в смежных 	помещениях- 5 мЗв в годв среднем за любые последовательные5 лет,

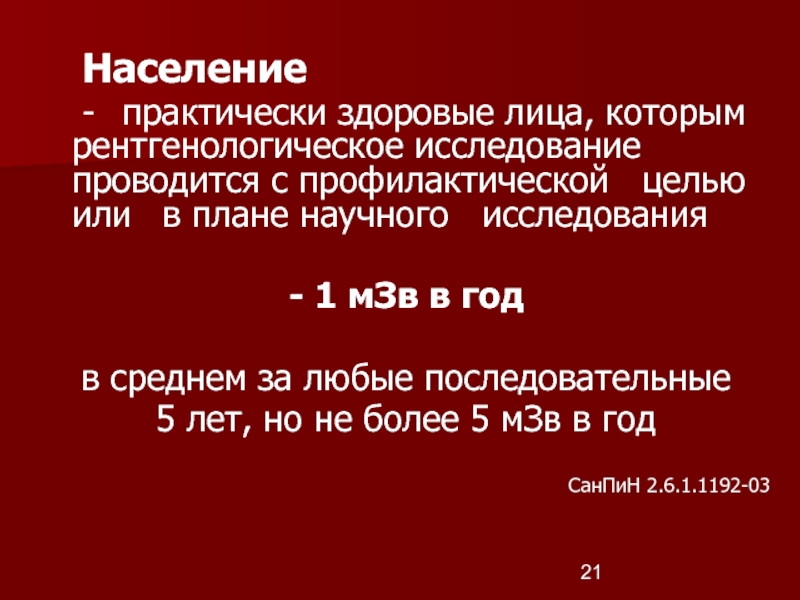

Слайд 21 Население
- практически здоровые лица, которым рентгенологическое исследование проводится с профилактической целью

или в плане научного исследования

- 1 мЗв в год

в среднем

за любые последовательные
5 лет, но не более 5 мЗв в год

СанПиН 2.6.1.1192-03
Население	-	практически здоровые лица, которым 	рентгенологическое исследование 	проводится с профилактической 	целью или 	в плане научного 	исследования	- 1 мЗв

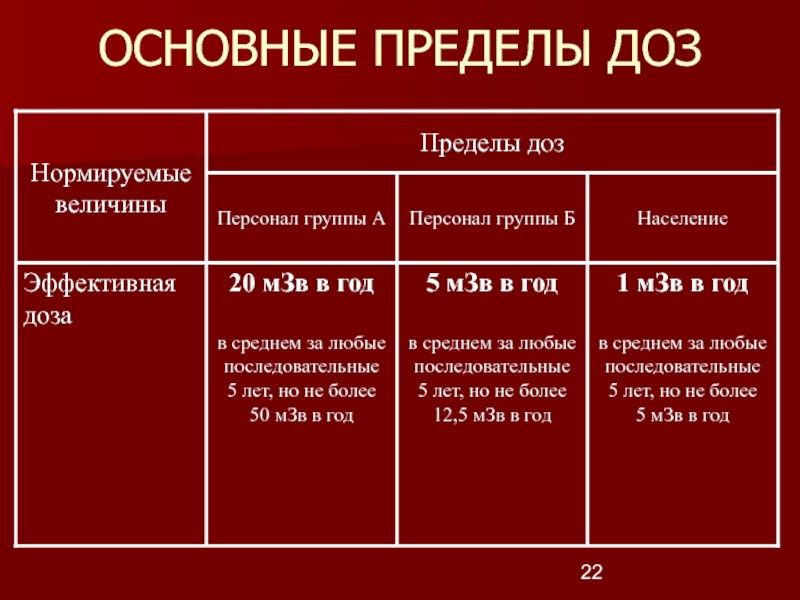

Слайд 22ОСНОВНЫЕ ПРЕДЕЛЫ ДОЗ

ОСНОВНЫЕ ПРЕДЕЛЫ ДОЗ

Слайд 23Динамика снижения величин пределов допустимых доз
МКРЗ – Международная комиссия по

радиологической защите
(основана в 1928 г. как Комиссия по защите от

рентгеновских лучей и радия, позднее переименована в МКРЗ)
Динамика снижения величин пределов допустимых дозМКРЗ – Международная комиссия по радиологической защите(основана в 1928 г. как Комиссия

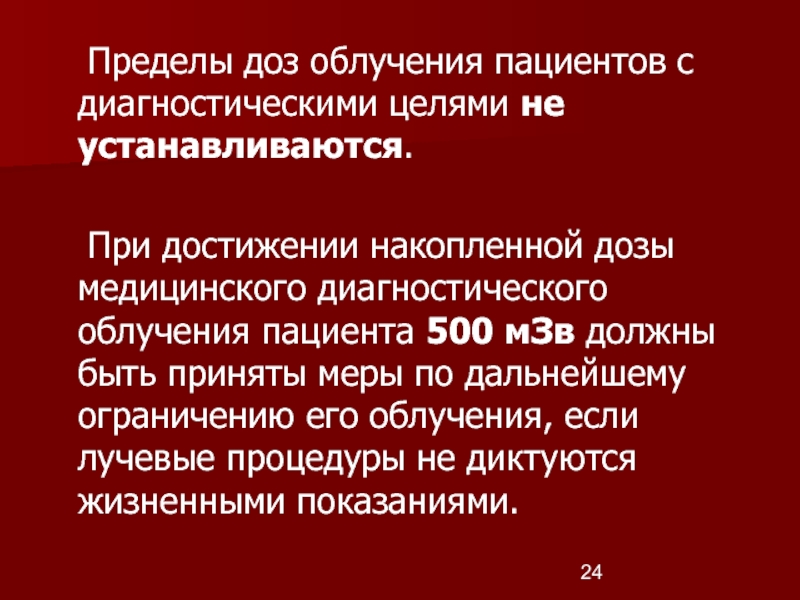

Слайд 24 Пределы доз облучения пациентов с диагностическими целями не устанавливаются.

При достижении

накопленной дозы медицинского диагностического облучения пациента 500 мЗв должны быть

приняты меры по дальнейшему ограничению его облучения, если лучевые процедуры не диктуются жизненными показаниями.
Пределы доз облучения пациентов с диагностическими целями не устанавливаются.	При достижении накопленной дозы медицинского диагностического облучения пациента 500

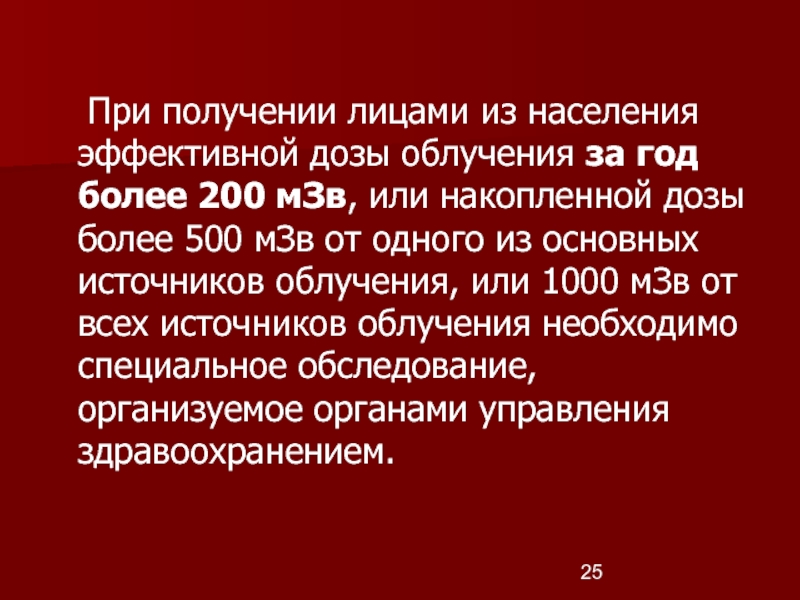

Слайд 25 При получении лицами из населения эффективной дозы облучения за год

более 200 мЗв, или накопленной дозы более 500 мЗв от

одного из основных источников облучения, или 1000 мЗв от всех источников облучения необходимо специальное обследование, организуемое органами управления здравоохранением.
При получении лицами из населения эффективной дозы облучения за год более 200 мЗв, или накопленной дозы более

Слайд 26РАДИАЦИОННЫЙ КОНТРОЛЬ
- контроль мощности дозы излучения в помещениях рентгеновского кабинета и

смежных помещениях – при технической паспортизации кабинета
- контроль тех. состояния и

эффективности средств радиационной защиты – не реже 1 раза в 2 года
- индивидуальный дозиметрический контроль персонала группы А – 1 раз в квартал (по согласованию – 1 раз в ½ года)
РАДИАЦИОННЫЙ КОНТРОЛЬ-	контроль мощности дозы излучения в помещениях рентгеновского кабинета и смежных помещениях – при технической паспортизации кабинета-	контроль

Слайд 27Радиационный контроль
- индивидуальный дозиметрический контроль лиц, периодически участвующих в проведении специальных

рентгенологических исследований (хирурги, анестезиологи и т.д.) – так же, как

и контроль для персонала группы А
- контроль дозовых нагрузок пациентов, проводится при каждом рентгенологическом исследовании
Радиационный контроль-	индивидуальный дозиметрический контроль лиц, периодически участвующих в проведении специальных рентгенологических исследований (хирурги, анестезиологи и т.д.) –

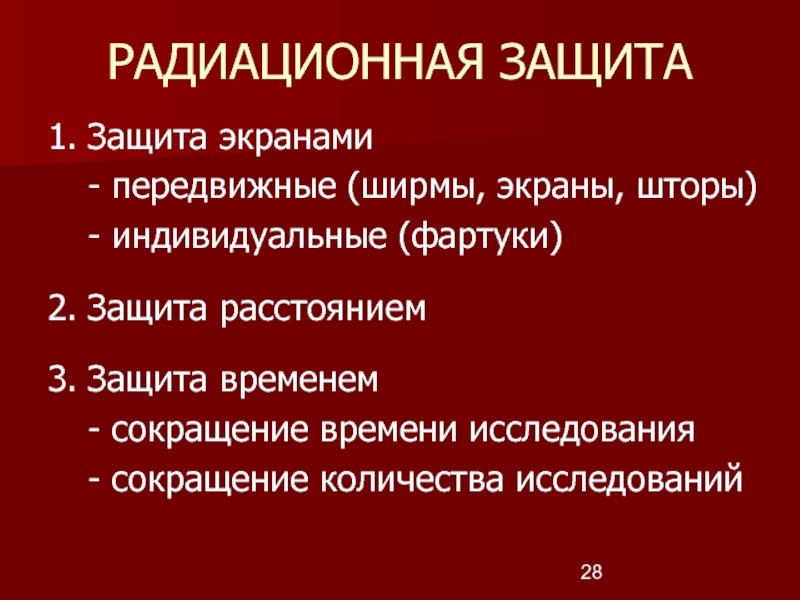

Слайд 28РАДИАЦИОННАЯ ЗАЩИТА
1. Защита экранами
- передвижные (ширмы, экраны, шторы)
- индивидуальные (фартуки)

2. Защита расстоянием

3. Защита

временем
- сокращение времени исследования
- сокращение количества исследований

РАДИАЦИОННАЯ ЗАЩИТА1.	Защита экранами	- передвижные (ширмы, экраны, шторы)	- индивидуальные (фартуки)2.	Защита расстоянием3.	Защита временем	- сокращение времени исследования	- сокращение количества исследований

Слайд 29Защита экранами

Защита экранами

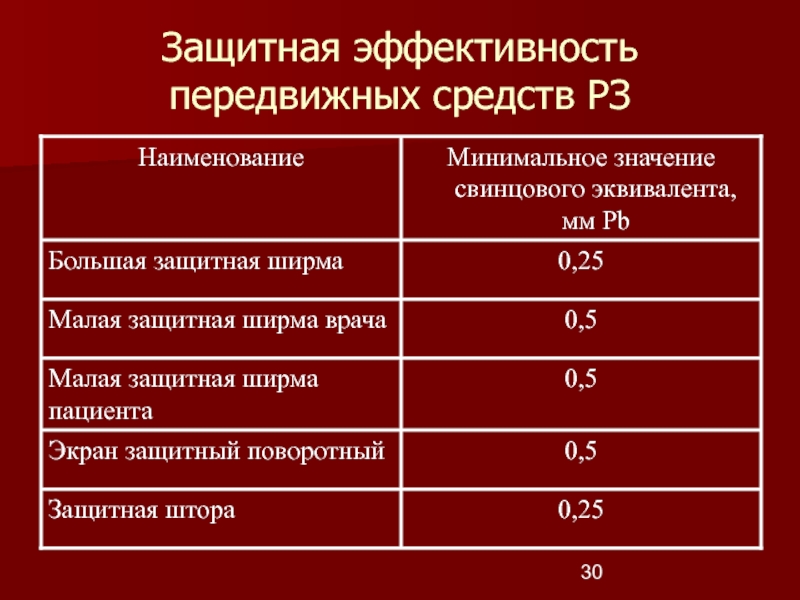

Слайд 30Защитная эффективность передвижных средств РЗ

Защитная эффективность передвижных средств РЗ

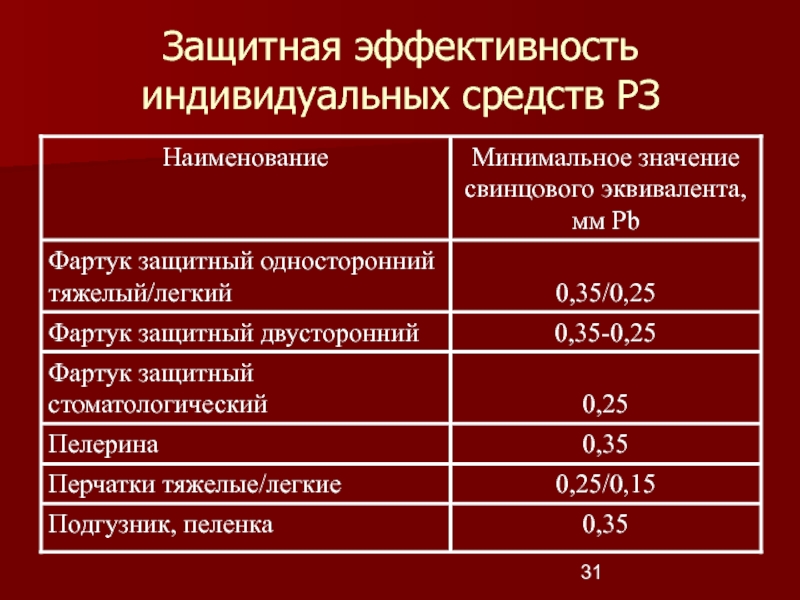

Слайд 31Защитная эффективность индивидуальных средств РЗ

Защитная эффективность индивидуальных средств РЗ

Слайд 32Защита расстоянием

Защита расстоянием

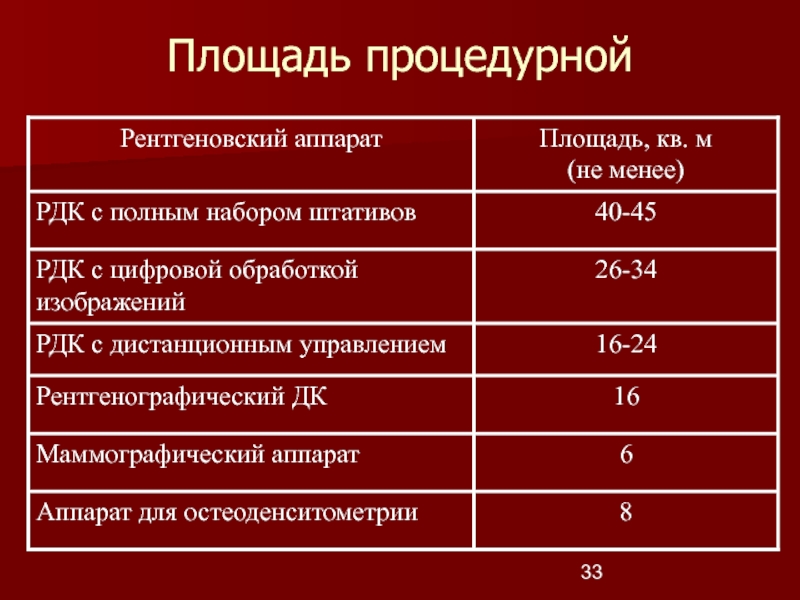

Слайд 33Площадь процедурной

Площадь процедурной

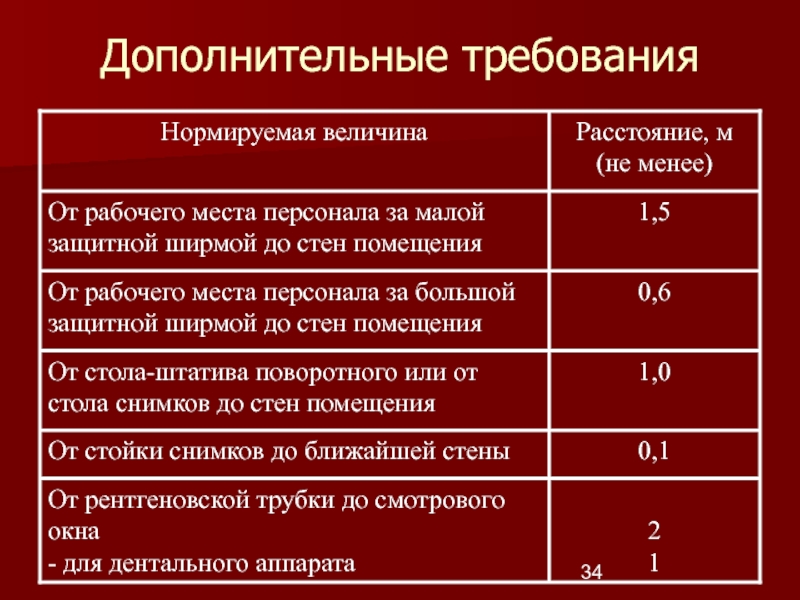

Слайд 34Дополнительные требования

Дополнительные требования

Слайд 35Защита временем

Защита временем

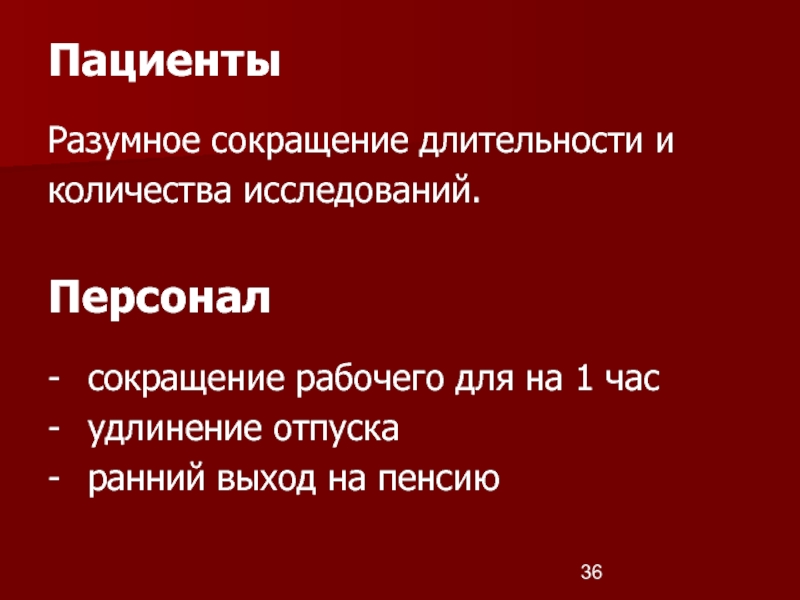

Слайд 36Пациенты

Разумное сокращение длительности и
количества исследований.

Персонал

- сокращение рабочего для на 1 час
- удлинение

отпуска
- ранний выход на пенсию

ПациентыРазумное сокращение длительности иколичества исследований.Персонал-	сокращение рабочего для на 1 час-	удлинение отпуска-	ранний выход на пенсию

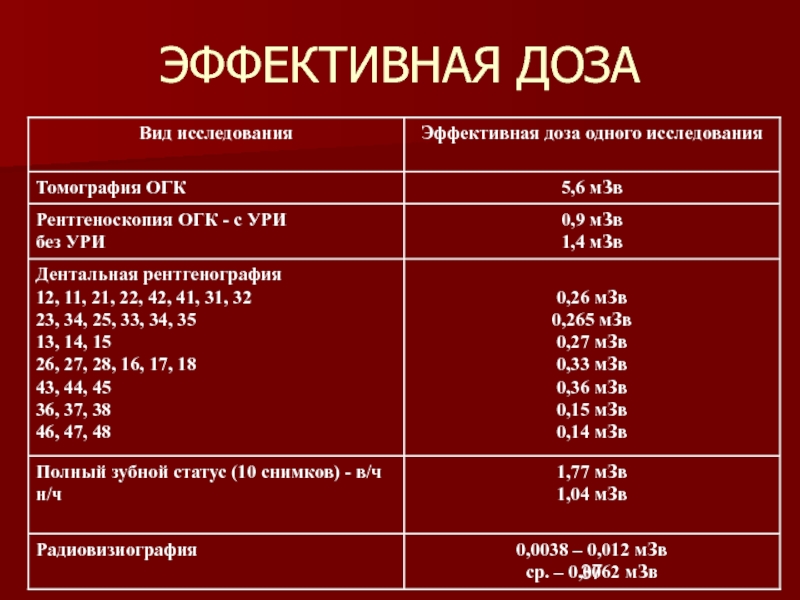

Слайд 37ЭФФЕКТИВНАЯ ДОЗА

ЭФФЕКТИВНАЯ ДОЗА
