Компьютерная графика презентация, доклад

Содержание

Лектор: Пикулев Виталий БорисовичЭлектронные ресурсы:Учебники и задания на сайте КФТТ \\dssp-lab\tutorials\Литература:Божко, А. Компьютерная графика: Учеб. пособие для вузов / А.Н. Божко, Д.М. Жук, В.Б. Маничев. – М.: МГТУ им. Н.Э.Баумана, 2007.

Слайды и текст этой презентации

Слайд 1Компьютерная графика
- генерация, представление, обработка и оценка изображений и элементов

изображений с помощью вычислительной техники, манипулирование ими, а также установление

связи между изображениями и информацией неграфической природы
Компьютерная  графика- генерация, представление, обработка и оценка изображений и элементов изображений с помощью вычислительной техники, манипулирование

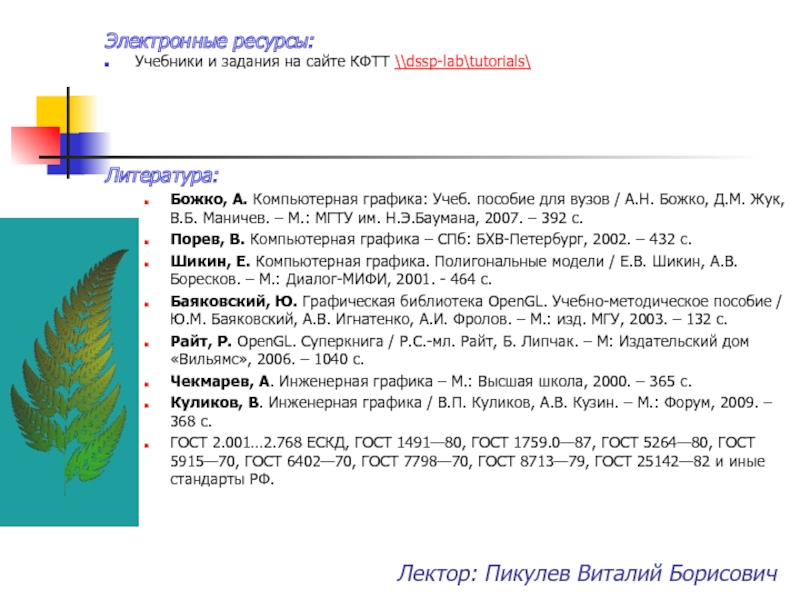

Слайд 2Лектор: Пикулев Виталий Борисович
Электронные ресурсы:
Учебники и задания на сайте КФТТ

\\dssp-lab\tutorials\




Литература:
Божко, А. Компьютерная графика: Учеб. пособие для вузов / А.Н.

Божко, Д.М. Жук, В.Б. Маничев. – М.: МГТУ им. Н.Э.Баумана, 2007. – 392 с.
Порев, В. Компьютерная графика – СПб: БХВ-Петербург, 2002. – 432 с.
Шикин, Е. Компьютерная графика. Полигональные модели / Е.В. Шикин, А.В. Боресков. – М.: Диалог-МИФИ, 2001. - 464 с.
Баяковский, Ю. Графическая библиотека OpenGL. Учебно-методическое пособие / Ю.М. Баяковский, А.В. Игнатенко, А.И. Фролов. – М.: изд. МГУ, 2003. – 132 с.
Райт, Р. OpenGL. Суперкнига / Р.С.-мл. Райт, Б. Липчак. – М: Издательский дом «Вильямс», 2006. – 1040 с.
Чекмарев, А. Инженерная графика – М.: Высшая школа, 2000. – 365 с.
Куликов, В. Инженерная графика / В.П. Куликов, А.В. Кузин. – М.: Форум, 2009. – 368 с.
ГОСТ 2.001…2.768 ЕСКД, ГОСТ 1491—80, ГОСТ 1759.0—87, ГОСТ 5264—80, ГОСТ 5915—70, ГОСТ 6402—70, ГОСТ 7798—70, ГОСТ 8713—79, ГОСТ 25142—82 и иные стандарты РФ.



Лектор: Пикулев Виталий БорисовичЭлектронные ресурсы:Учебники и задания на сайте КФТТ \\dssp-lab\tutorials\Литература:Божко, А. Компьютерная графика: Учеб. пособие для

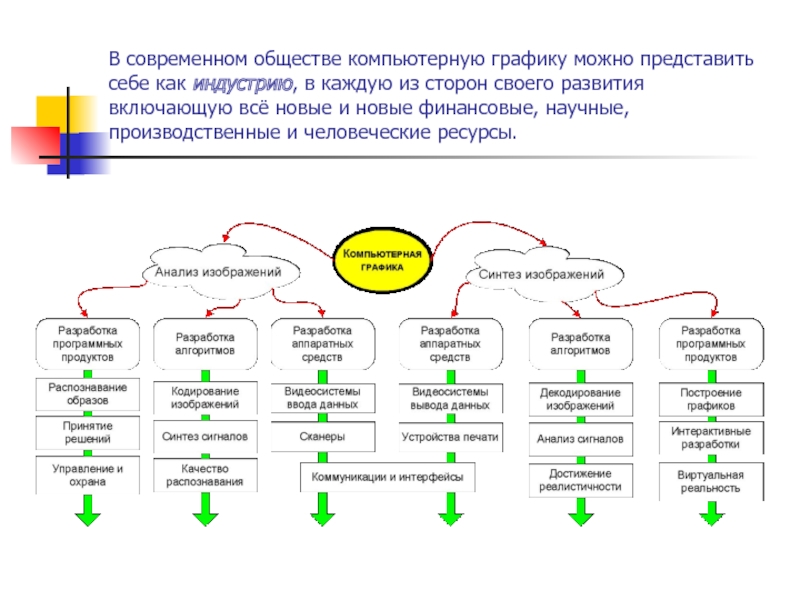

Слайд 3В современном обществе компьютерную графику можно представить себе как индустрию,

в каждую из сторон своего развития включающую всё новые и

новые финансовые, научные, производственные и человеческие ресурсы.
В современном обществе компьютерную графику можно представить себе как индустрию, в каждую из сторон своего развития включающую

Слайд 4Растровые и векторные изображения

Растровые и векторные изображения

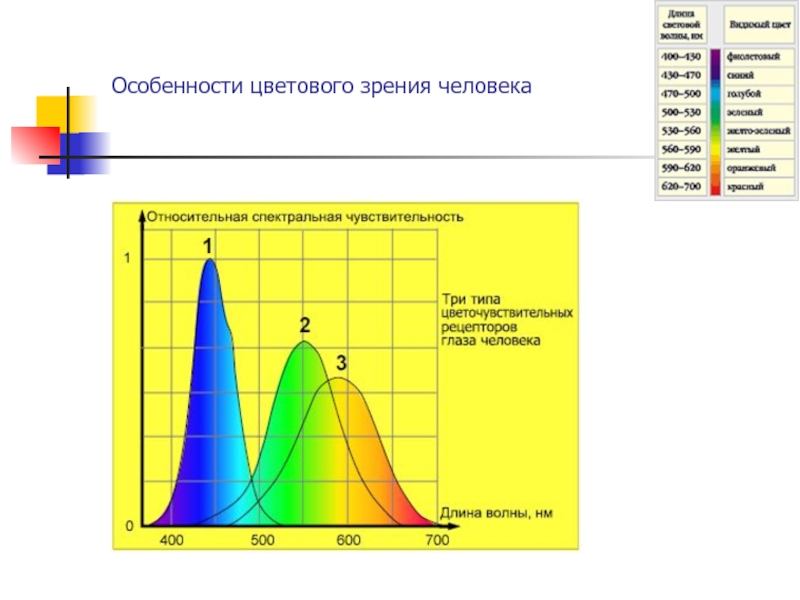

Слайд 5Особенности цветового зрения человека

Особенности цветового зрения человека

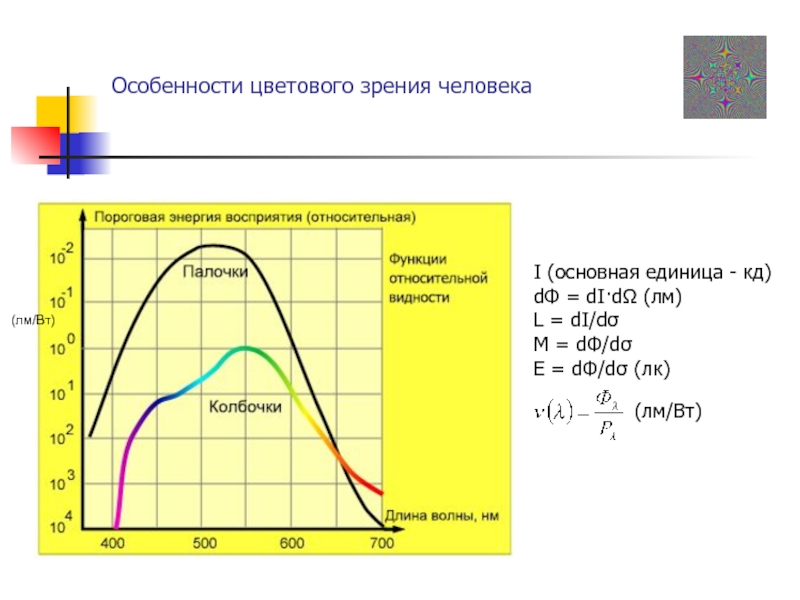

Слайд 6Особенности цветового зрения человека
I (основная единица - кд)
dФ =

dI·dΩ (лм)
L = dI/dσ
M = dФ/dσ
E = dФ/dσ (лк)

(лм/Вт)


(лм/Вт)

Особенности цветового зрения человека I (основная единица - кд)dФ = dI·dΩ (лм)L = dI/dσM = dФ/dσE =

Слайд 7Глаз человека несовершенен?

Глаз человека несовершенен?

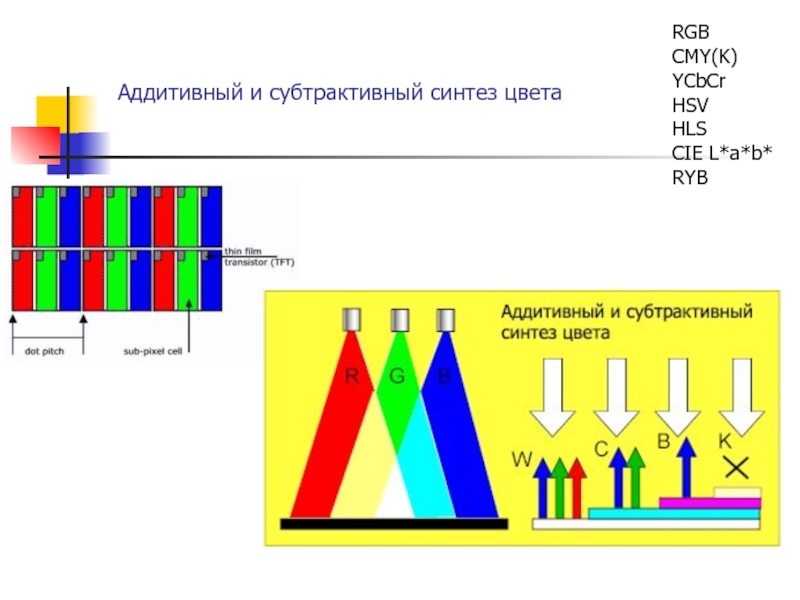

Слайд 8Аддитивный и субтрактивный синтез цвета
RGB
CMY(K)
YCbCr
HSV
HLS
CIE L*a*b*
RYB

Аддитивный и субтрактивный синтез цвета RGBCMY(K)YCbCrHSVHLSCIE L*a*b*RYB

Слайд 9Перцептуальный анализ цвета
«Стандартный наблюдатель» (CIE, 1931 г.)

Перцептуальный анализ цвета «Стандартный наблюдатель»  (CIE, 1931 г.)

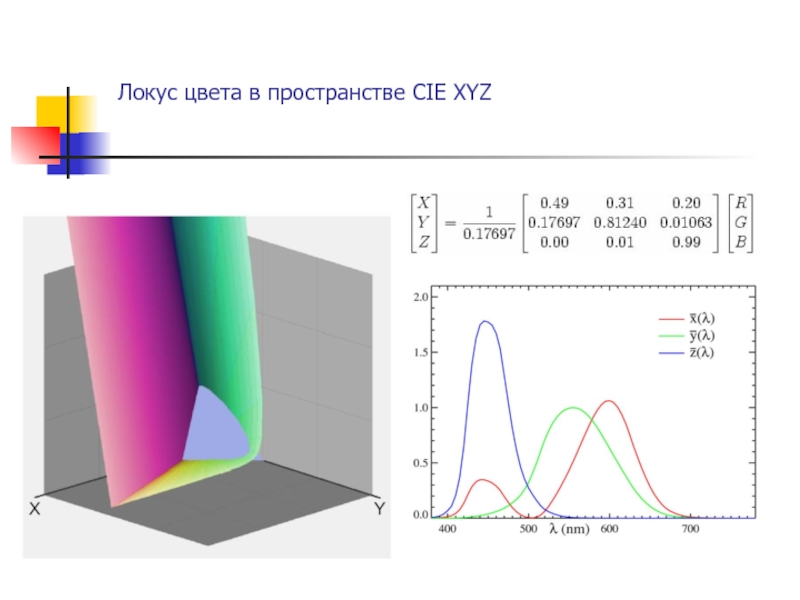

Слайд 10Локус цвета в пространстве CIE XYZ

Локус цвета в пространстве CIE XYZ

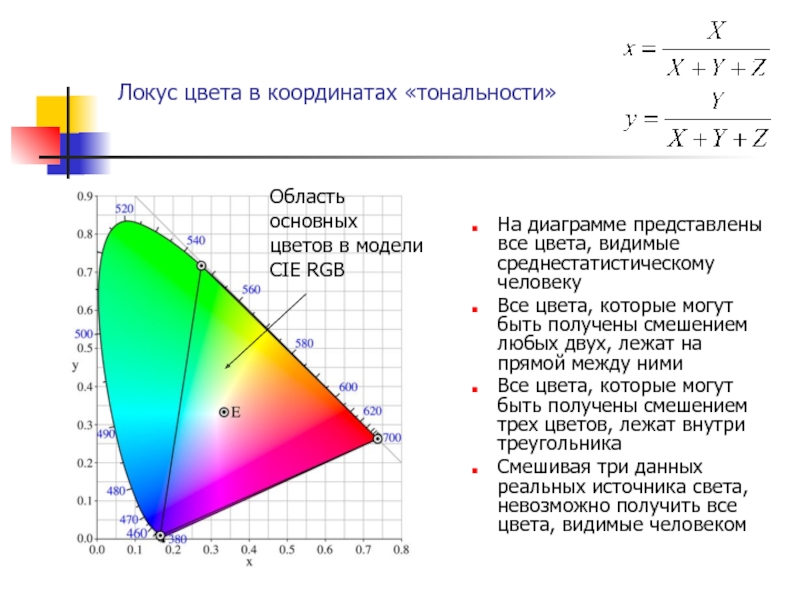

Слайд 11Локус цвета в координатах «тональности»
Область основных цветов в модели

CIE RGB
На диаграмме представлены все цвета, видимые среднестатистическому человеку
Все цвета,

которые могут быть получены смешением любых двух, лежат на прямой между ними
Все цвета, которые могут быть получены смешением трех цветов, лежат внутри треугольника
Смешивая три данных реальных источника света, невозможно получить все цвета, видимые человеком
Локус цвета в координатах «тональности» Область основных цветов в модели CIE RGBНа диаграмме представлены все цвета, видимые

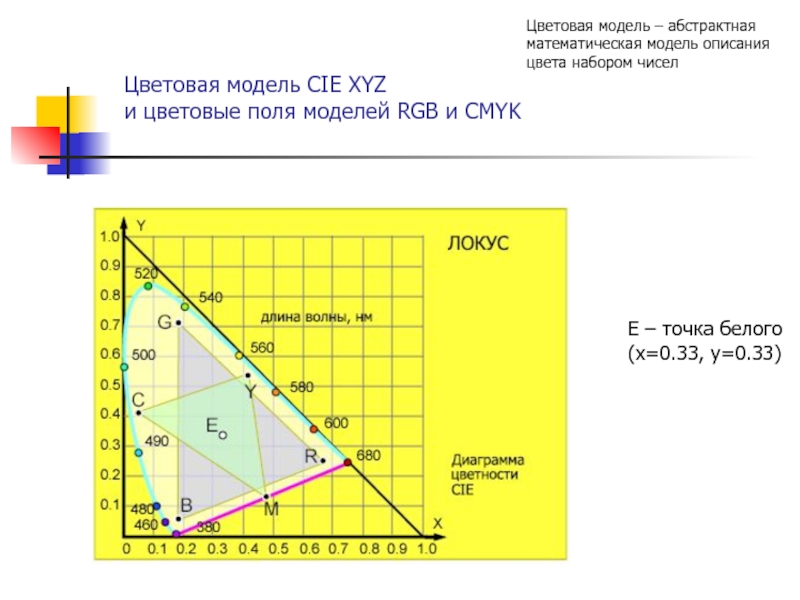

Слайд 12Цветовая модель CIE XYZ и цветовые поля моделей RGB и

CMYK
Е – точка белого
(x=0.33, y=0.33)
Цветовая модель – абстрактная

математическая модель описания цвета набором чисел
Цветовая модель CIE XYZ  и цветовые поля моделей RGB и CMYKЕ – точка белого (x=0.33, y=0.33)

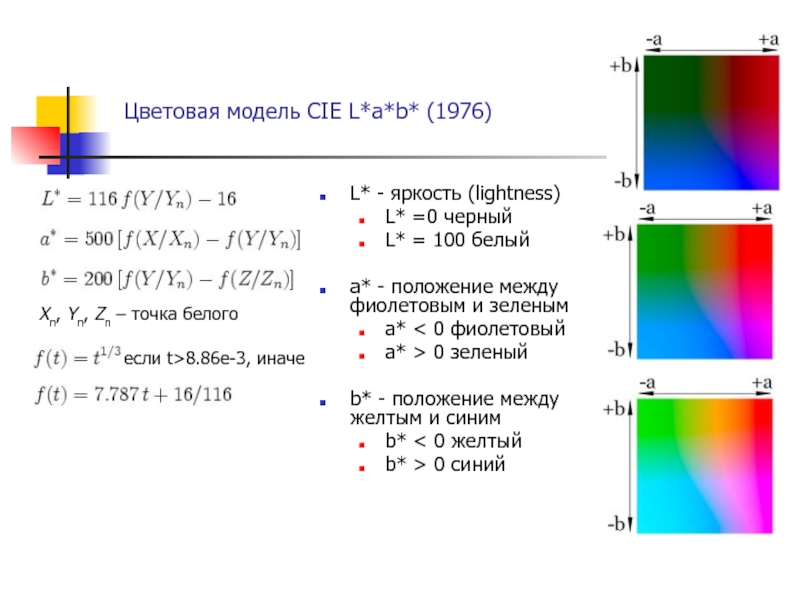

Слайд 13Цветовая модель CIE L*a*b* (1976)
Xn, Yn, Zn – точка белого


L* - яркость (lightness)
L* =0 черный
L* = 100 белый

а* -

положение между фиолетовым и зеленым
а* < 0 фиолетовый
а* > 0 зеленый

b* - положение между желтым и синим
b* < 0 желтый
b* > 0 синий

если t>8.86e-3, иначе

Цветовая модель CIE L*a*b* (1976)Xn, Yn, Zn – точка белого L* - яркость (lightness)L* =0 черныйL* =

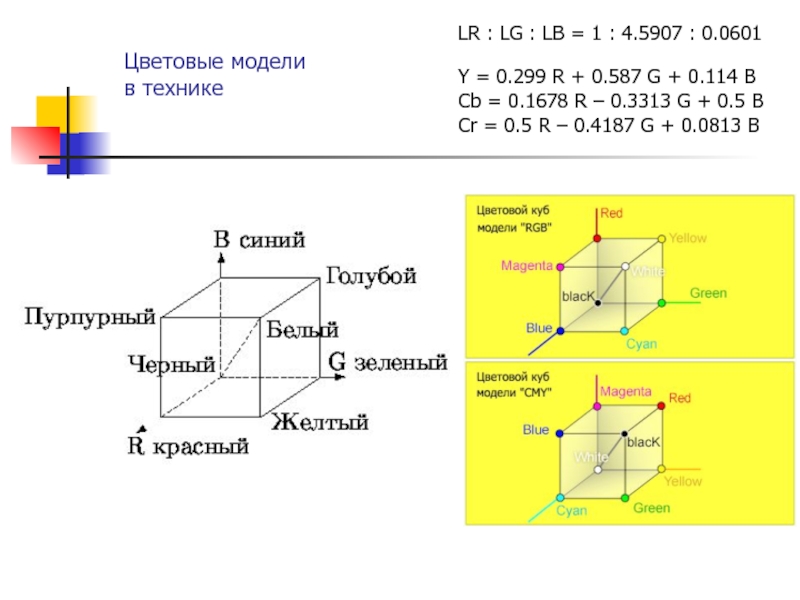

Слайд 14Цветовые модели в технике
LR : LG : LB = 1 :

4.5907 : 0.0601
Y = 0.299 R + 0.587 G

+ 0.114 B
Cb = 0.1678 R – 0.3313 G + 0.5 B
Cr = 0.5 R – 0.4187 G + 0.0813 B
Цветовые модели в техникеLR : LG : LB = 1 : 4.5907 : 0.0601 Y = 0.299

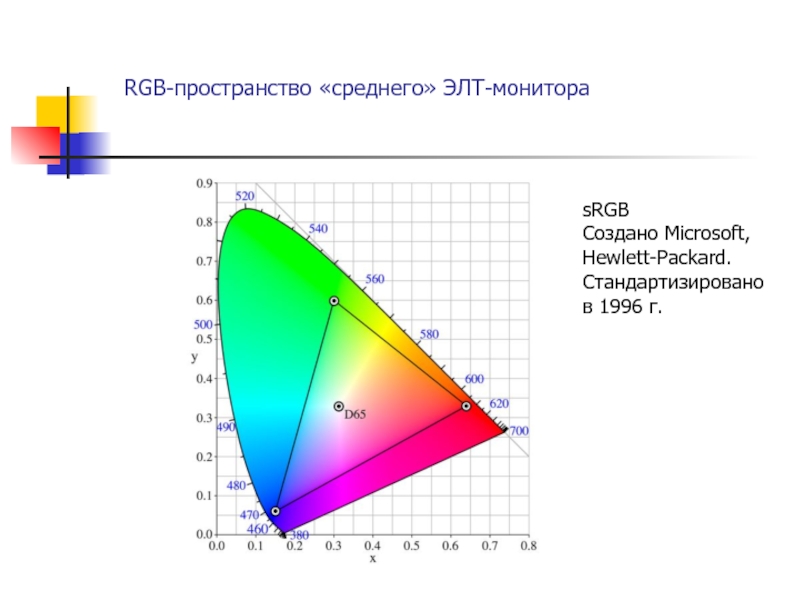

Слайд 15RGB-пространство «среднего» ЭЛТ-монитора
sRGB
Создано Microsoft,
Hewlett-Packard.
Стандартизировано
в 1996 г.


RGB-пространство «среднего» ЭЛТ-монитораsRGBСоздано Microsoft, Hewlett-Packard.Стандартизировано в 1996 г.

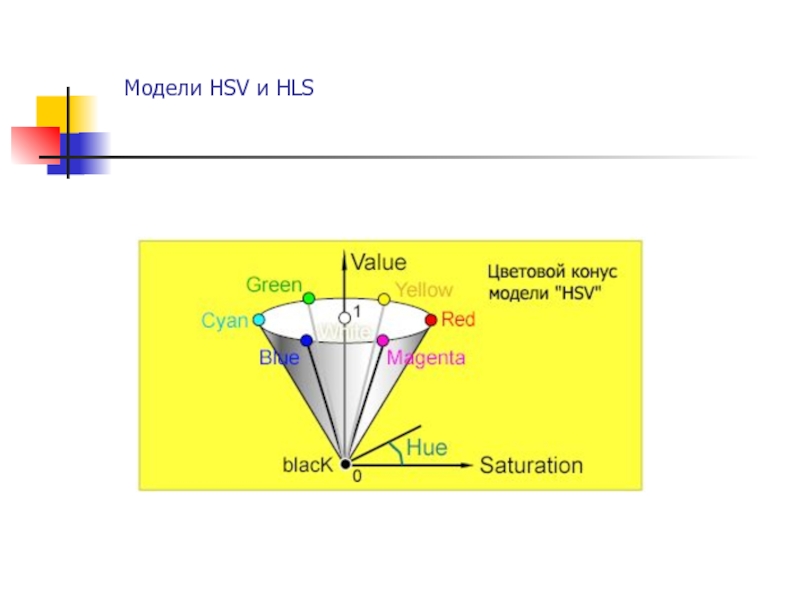

Слайд 16Модели HSV и HLS

Модели HSV и HLS

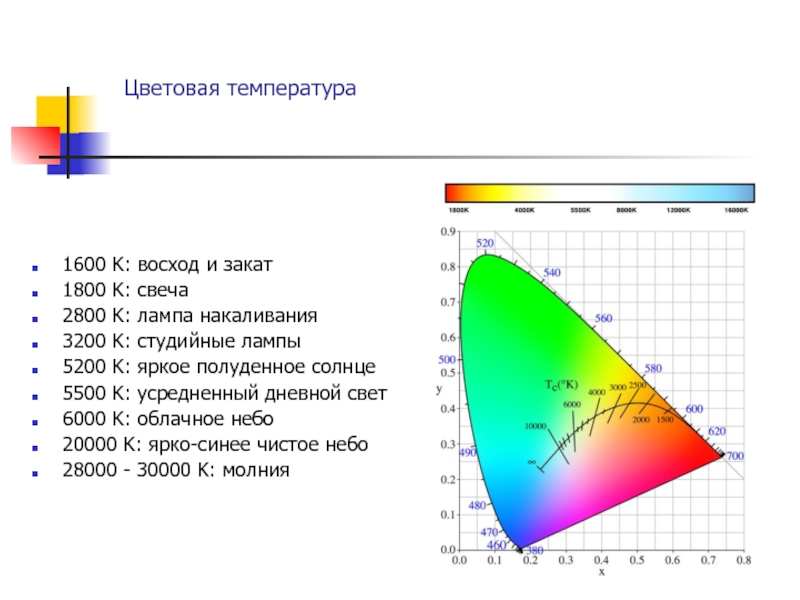

Слайд 17Цветовая температура
1600 K: восход и закат
1800 K: свеча
2800 K: лампа

накаливания
3200 K: студийные лампы
5200 K: яркое полуденное солнце


5500 K: усредненный дневной свет
6000 K: облачное небо
20000 K: ярко-синее чистое небо
28000 - 30000 K: молния
Цветовая температура1600 K: восход и закат1800 K: свеча2800 K: лампа накаливания 3200 K: студийные лампы 5200 K:

Слайд 18Студенческие работы

Студенческие работы
