Диагностика трубопроводов, сосудов и запорной арматуры
Содержание
- 1. Диагностика трубопроводов, сосудов и запорной арматуры
- 2. ЧТО ТАКОЕ ДИАГНОСТИКА?Техническая диагностика — область знаний, охватывающая теорию, методы и средства определения технического состояния объектов
- 3. ЗАДАЧИ ТЕХНИЧЕСКОГО ДИАГНОСТИРОВАНИЯ Основной задачей технического диагностирования
- 4. ФУНКЦИИ ДИАГНОСТИРОВАНИЯ оценка технического состояния объекта;обнаружение и определение места локализации неисправностей;прогнозирование остаточного ресурса объекта;мониторинг технического состояния объекта.
- 5. ДИАГНОСТИКА МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ
- 6. ОБЪЕКТЫ КОНТРОЛЯ: Линейная часть магистральных трубопроводовПереходы трубопроводов
- 7. ПРИМЕНЕНИЕ:В процессе эксплуатации – периодический контроль, мониторинг
- 8. МЕТОДЫ КОНТРОЛЯ:РентгенографияАкустическая эмиссияУльтразвуковая дефектоскопия, включая применение автоматических сканеровЭлектрометрические обследования изоляции и средств ЭХЗМагнитометрияВибродиагностикаКапиллярная дефектоскопия
- 9. БЕСКОНТАКТНОЕ МАГНИТОМЕТРИЧЕСКОЕ ОБСЛЕДОВАНИЕ ГАЗОНЕФТЕПРОВОДОВ, РАСПОЛОЖЕННЫХ ПОД СЛОЕМ ГРУНТА.

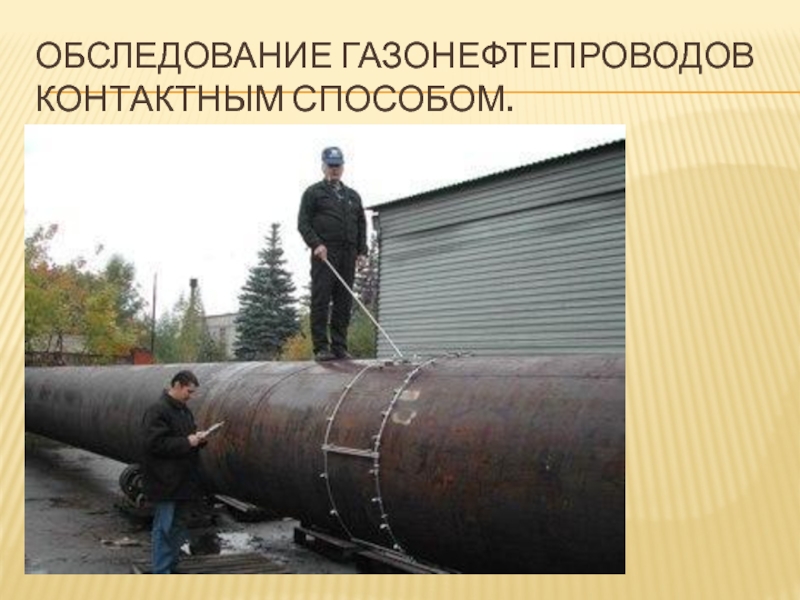

- 10. ОБСЛЕДОВАНИЕ ГАЗОНЕФТЕПРОВОДОВ КОНТАКТНЫМ СПОСОБОМ.
- 11. РЕЗУЛЬТАТЫ КОНТРОЛЯ ДЕФОРМИРОВАННОГО УЧАСТКА ГАЗОПРОВОДА
- 12. ФРАГМЕНТ РАСПРЕДЕЛЕНИЯ МАГНИТНОГО ПОЛЯ НР ВДОЛЬ УЧАСТКА ГАЗОПРОВОДА ИМЕЮЩЕГО ВИДИМЫЙ ПРОГИБ. ЭПЮРА РАСПРЕДЕЛЕНИЯ ПОЛЯ НР СООТВЕТСТВУЕТ ФАКТИЧЕСКОЙ ДЕФОРМАЦИИ ГАЗОПРОВОДА.
- 13. ВЫЯВЛЯЕМЫЕ ДЕФЕКТЫ:Механические поврежденияТрещины, непровары, подрезы, шлаковые включения,
- 14. ДЕФЕКТЫ
- 15. ДИАГНОСТИКА СОСУДОВ ДАВЛЕНИЯОбъекты контроля:Нефтехимические предприятияГазоперерабатываюшие заводы
- 16. ПРИМЕНЕНИЕВ процессе технологического циклаПри пневматических и гидравлических испытанияхПри строительстве и ремонте
- 17. МЕТОДЫ КОНТРОЛЯ: РентгенографияУльтразвуковая дефектоскопия и толщинометрия с применением автоматического сканераАкустическая эмиссияМагнитометрическийПроникающий краситель

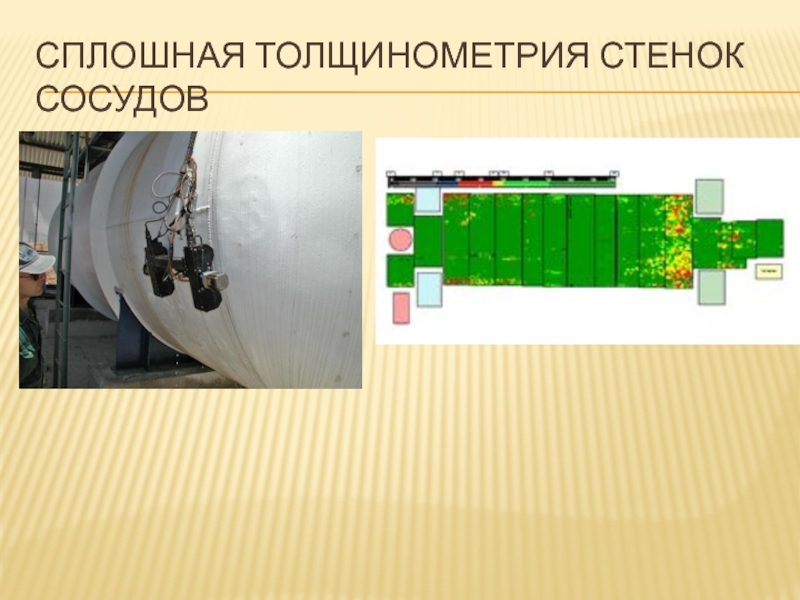

- 18. СПЛОШНАЯ ТОЛЩИНОМЕТРИЯ СТЕНОК СОСУДОВ
- 19. ДИАГНОСТИКА ЗАПОРНОЙ АРМАТУРЫПрибор для выявления утечек углеводородов 5110.
- 20. ИЗМЕРЕНИЯ ПРОИЗВОДЯТСЯ В УСЛОВИЯХ ВЫСОКОГО УРОВНЯ РАБОЧИХ ШУМОВ.
- 21. СПАСИБО ЗА ВНИМАНИЕ
- 22. Скачать презентанцию
ЧТО ТАКОЕ ДИАГНОСТИКА?Техническая диагностика — область знаний, охватывающая теорию, методы и средства определения технического состояния объектов
Слайды и текст этой презентации

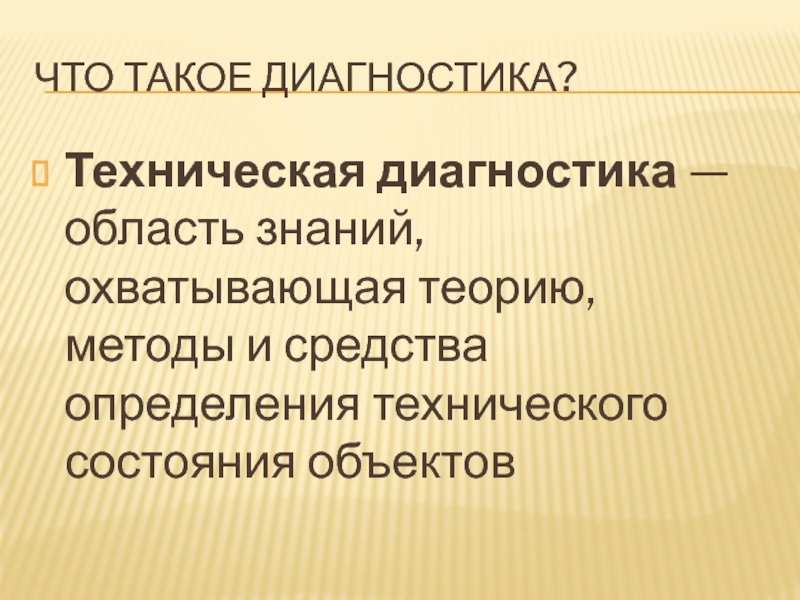

Слайд 2ЧТО ТАКОЕ ДИАГНОСТИКА?
Техническая диагностика — область знаний, охватывающая теорию, методы и
средства определения технического состояния объектов
Слайд 3ЗАДАЧИ ТЕХНИЧЕСКОГО ДИАГНОСТИРОВАНИЯ
Основной задачей технического диагностирования является обеспечение безопасности, функциональной
надёжности и эффективности работы технического объекта, а также сокращение затрат
на его техническое обслуживание и уменьшение потерь от простоев в результате отказов и преждевременных выводов в ремонт.
Слайд 4ФУНКЦИИ ДИАГНОСТИРОВАНИЯ
оценка технического состояния объекта;
обнаружение и определение места локализации неисправностей;
прогнозирование
остаточного ресурса объекта;
мониторинг технического состояния объекта.
Слайд 6ОБЪЕКТЫ КОНТРОЛЯ:
Линейная часть магистральных трубопроводов
Переходы трубопроводов через реки, овраги, автомобильные
и железные дороги
Трубопроводы насосных, компрессорных, газораспределительных станций
Слайд 7ПРИМЕНЕНИЕ:
В процессе эксплуатации – периодический контроль, мониторинг опасных участков
В процессе
строительства
В процессе предпусковых и последующих гидроиспытаний
Перед капитальным ремонтом
Слайд 8МЕТОДЫ КОНТРОЛЯ:
Рентгенография
Акустическая эмиссия
Ультразвуковая дефектоскопия, включая применение автоматических сканеров
Электрометрические обследования изоляции
и средств ЭХЗ
Магнитометрия
Вибродиагностика
Капиллярная дефектоскопия

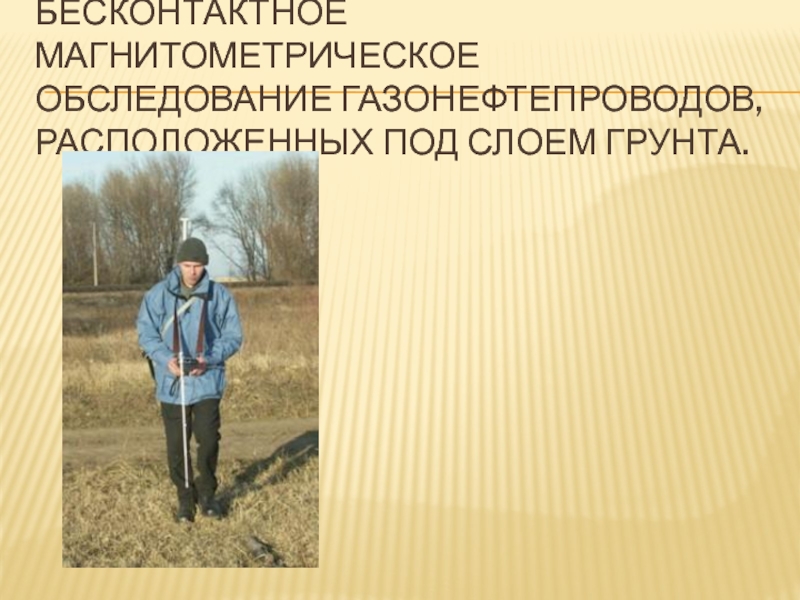

Слайд 9БЕСКОНТАКТНОЕ МАГНИТОМЕТРИЧЕСКОЕ ОБСЛЕДОВАНИЕ ГАЗОНЕФТЕПРОВОДОВ, РАСПОЛОЖЕННЫХ ПОД СЛОЕМ ГРУНТА.

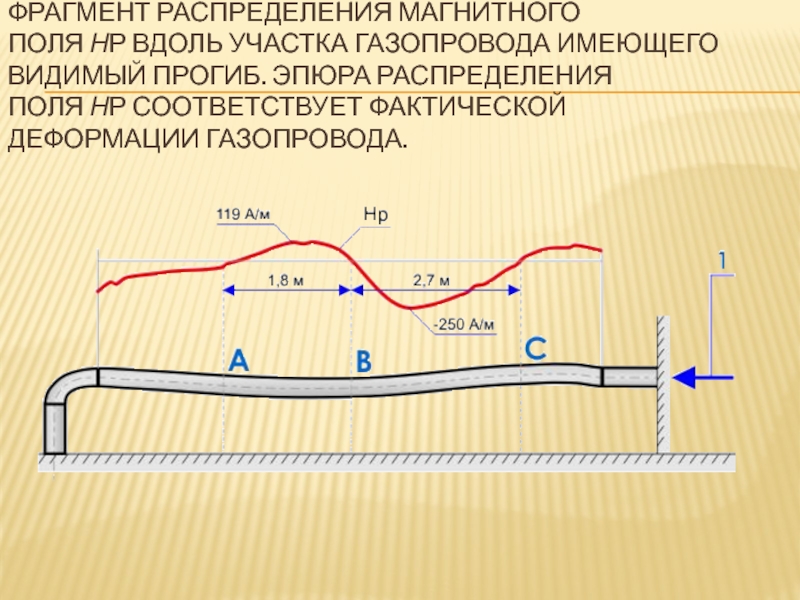

Слайд 12ФРАГМЕНТ РАСПРЕДЕЛЕНИЯ МАГНИТНОГО ПОЛЯ НР ВДОЛЬ УЧАСТКА ГАЗОПРОВОДА ИМЕЮЩЕГО ВИДИМЫЙ ПРОГИБ. ЭПЮРА
РАСПРЕДЕЛЕНИЯ ПОЛЯ НР СООТВЕТСТВУЕТ ФАКТИЧЕСКОЙ ДЕФОРМАЦИИ ГАЗОПРОВОДА.

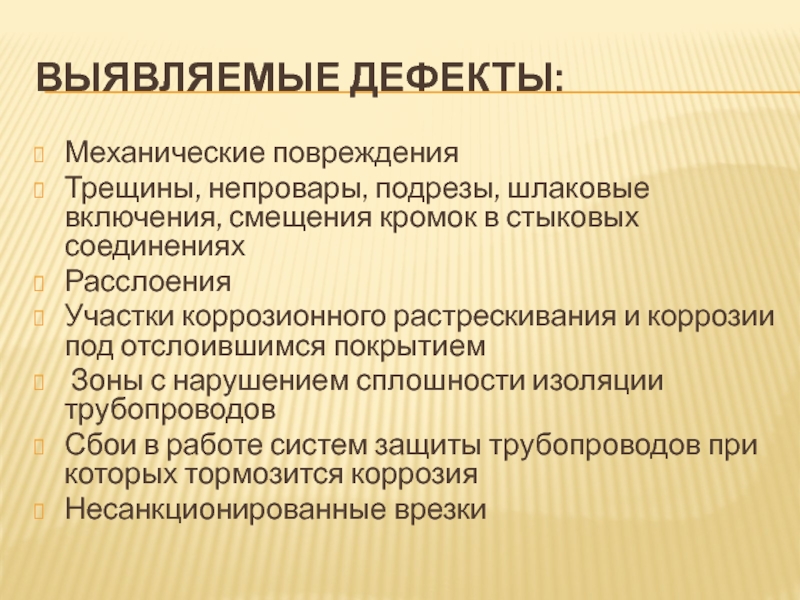

Слайд 13ВЫЯВЛЯЕМЫЕ ДЕФЕКТЫ:
Механические повреждения
Трещины, непровары, подрезы, шлаковые включения, смещения кромок в
стыковых соединениях
Расслоения
Участки коррозионного растрескивания и коррозии под отслоившимся покрытием
Зоны с
нарушением сплошности изоляции трубопроводовСбои в работе систем защиты трубопроводов при которых тормозится коррозия
Несанкционированные врезки
Слайд 15ДИАГНОСТИКА СОСУДОВ ДАВЛЕНИЯ
Объекты контроля:
Нефтехимические предприятия
Газоперерабатываюшие заводы

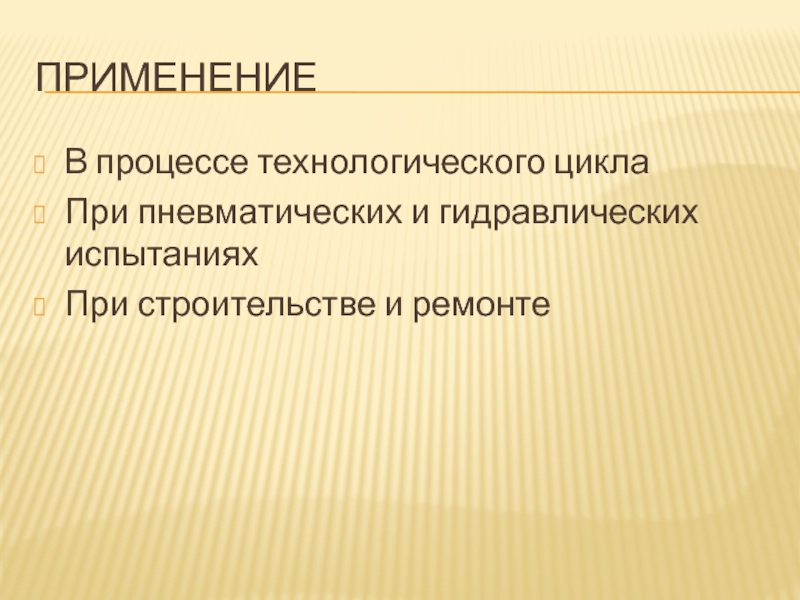

Слайд 16ПРИМЕНЕНИЕ
В процессе технологического цикла
При пневматических и гидравлических испытаниях
При строительстве и
ремонте
Слайд 17МЕТОДЫ КОНТРОЛЯ:
Рентгенография
Ультразвуковая дефектоскопия и толщинометрия с применением автоматического сканера
Акустическая эмиссия
Магнитометрический
Проникающий
краситель
