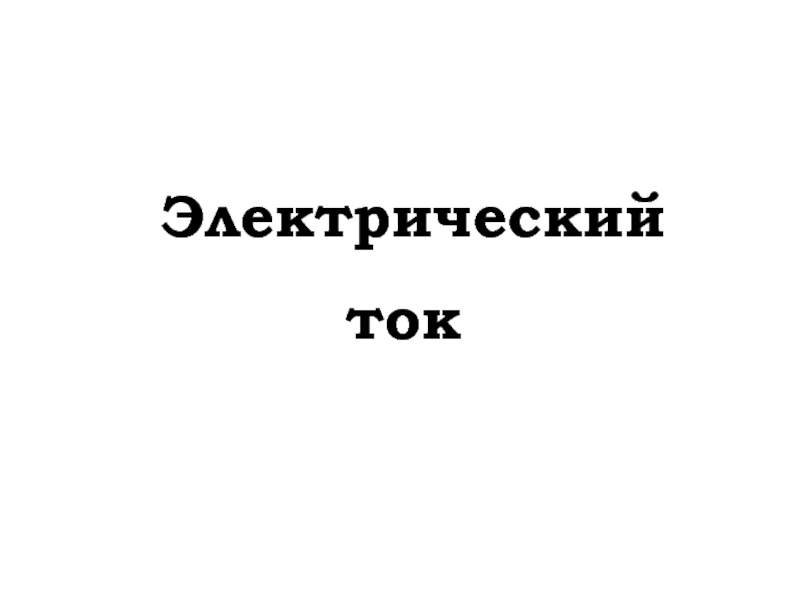

- 15. Электрический ток
- 16. Ток – это упорядоченное движение зарядов, равноескорости их перемещениячерез поперечное сечениеучастка цепи
- 17. u(+)1(-)2
- 18. Для однозначного опреде-ления тока за положитель-ное
- 19. Напряжение
- 20. Напряжение равно энергии,затрачиваемой на переме-щение единицы заряда
- 21. Слайд 21
- 22. Положительное направлениенапряжения связано спринятым положительнымнаправлением тока,причемток течет

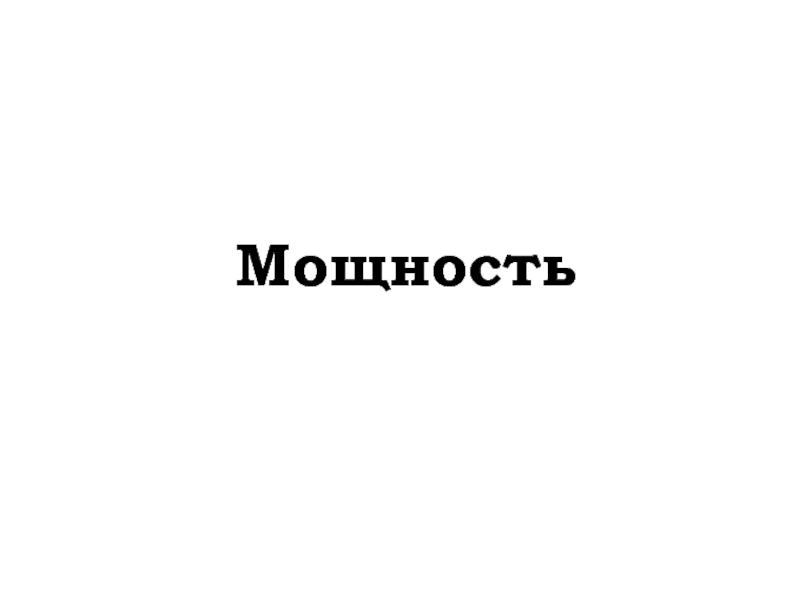

- 23. Мощность

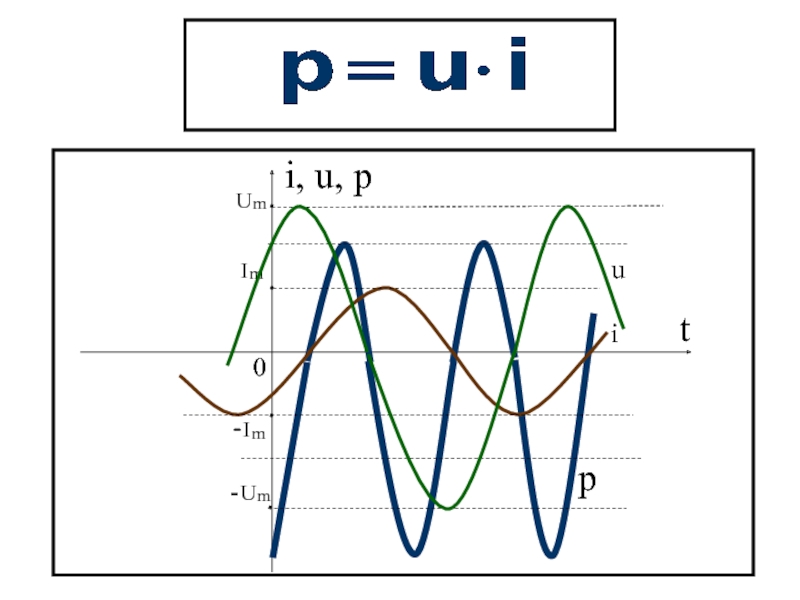

- 24. Мощность характеризуетпреобразование энергиина участке цепи и равнаскорости изменения этойэнергии
- 25. Слайд 25

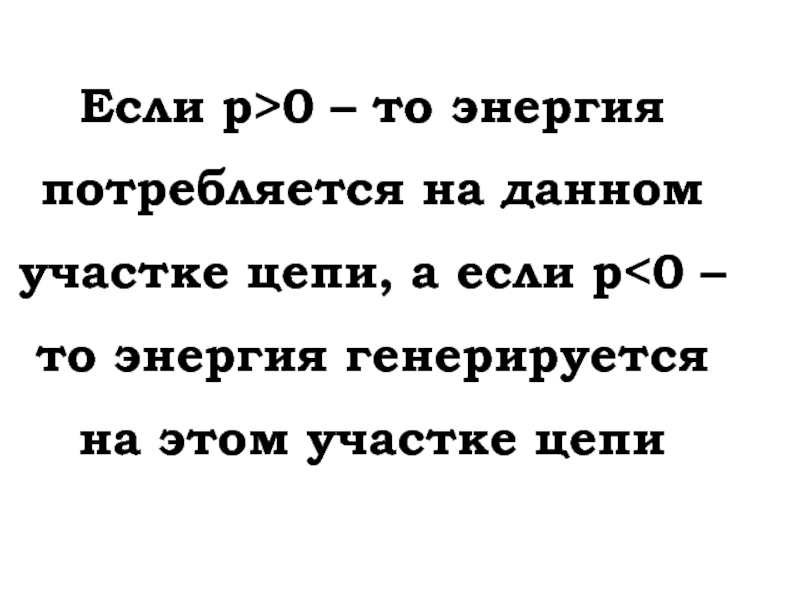

- 26. Если р>0 – то энергияпотребляется на данномучастке цепи, а если р
- 27. Постоянные токи напряжение
- 28. Постоянные ток и напря-жение неизменны вовремени и генерируютсяисточниками постоянноготока и напряжения, напри-мер: аккумуляторами,генераторами и т.д.
- 29. I, u, p
- 30. Синусоидальные(гармонические) ток и напряжение

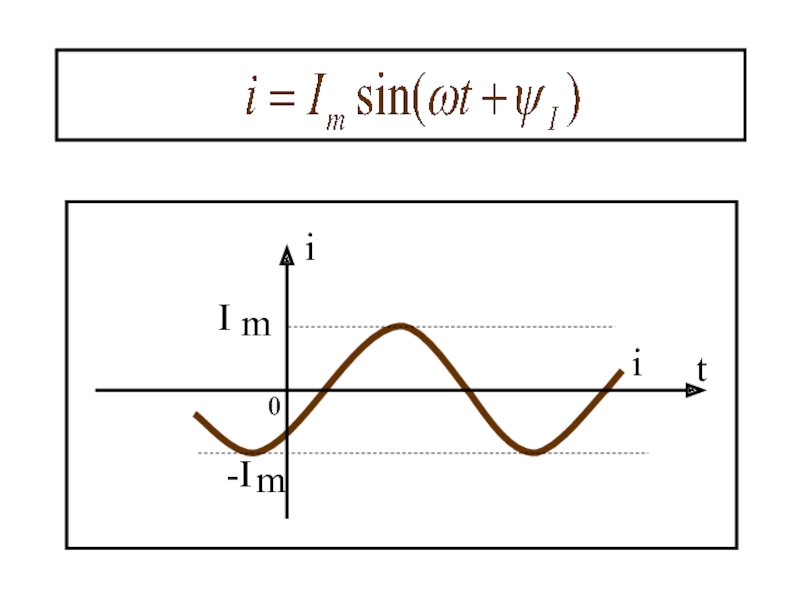

- 31. Синусоидальные токи инапряжения генерируютсяэлектромашинными генераторамии наиболее распространеныв электроэнергетике, причем в России:Гц - частотаРад/С – угловая частота
- 32. 0i
- 33. uiiu
- 34. uip
- 35. Где:Im и Um - максимальныезначения тока и
- 36. Линейные элементы схем замещения
- 37. Для облегчения расчета и анализа реальных
- 38. Математическое описаниеэтих элементов отражаетреальные физическиепроцессы, происходящиев электрических цепях
- 39. Линейные схемы замещения составляютсяиз линейных пассивныхи активных элементов,вольтамперные характе-ристики которых линейны

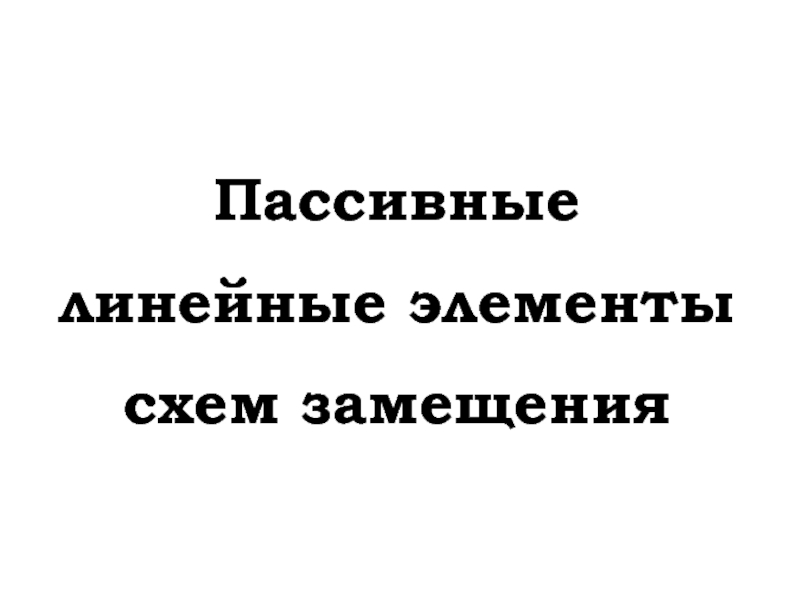

- 40. Пассивныелинейные элементысхем замещения
- 41. Резистивныйi
- 42. Резистивные элементынеобратимо преобразуютэлектромагнитную энергиюв тепло, причем величинасопротивления R (Ом) постоянна

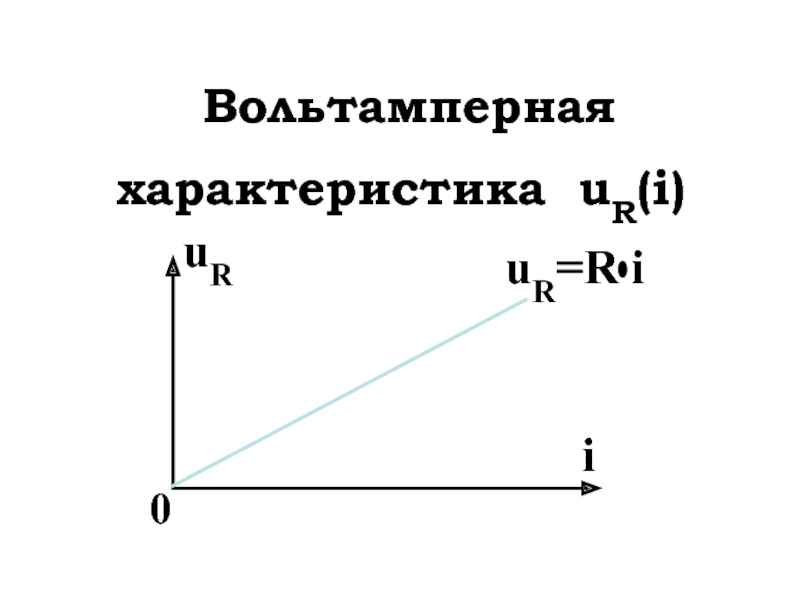

- 43. Вольтампернаяхарактеристика uR(i) 0 uR i uR=R i
- 44. Индуктивныйi
- 45. Индуктивные элементы

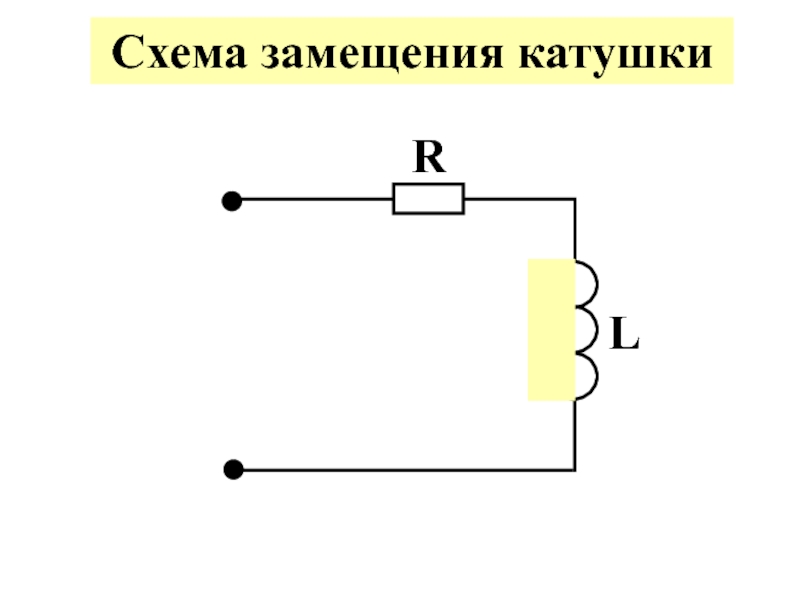

- 46. Схема замещения катушки R L
- 47. Емкостныйi

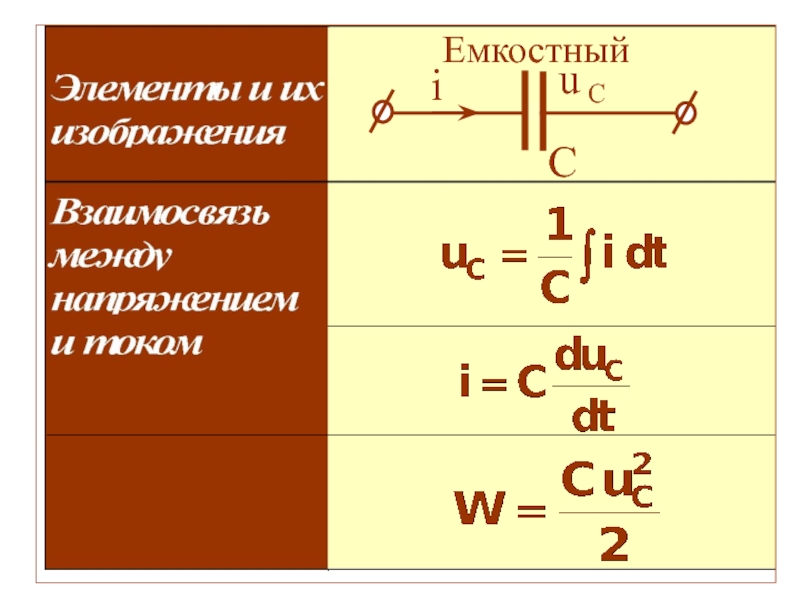

- 48. Емкостные элементы запасаютэлектромагнитную

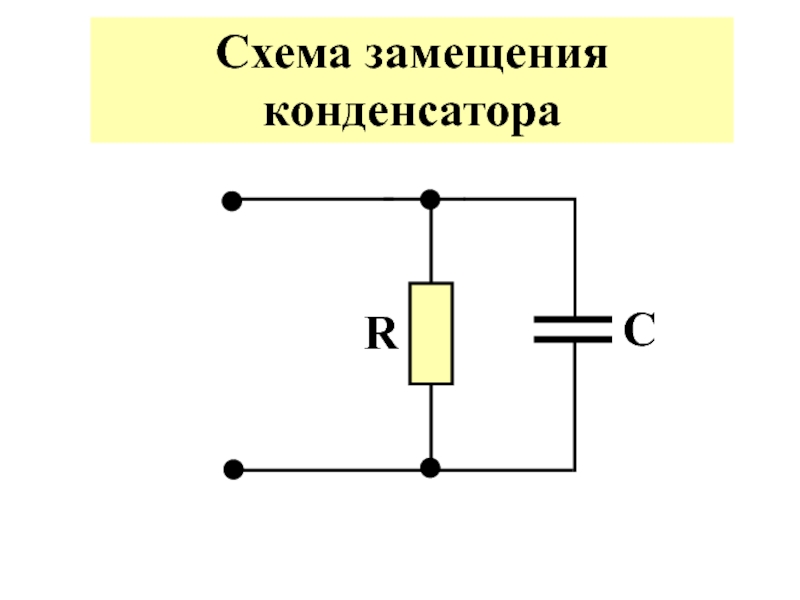

- 49. Схема замещения конденсатора RC

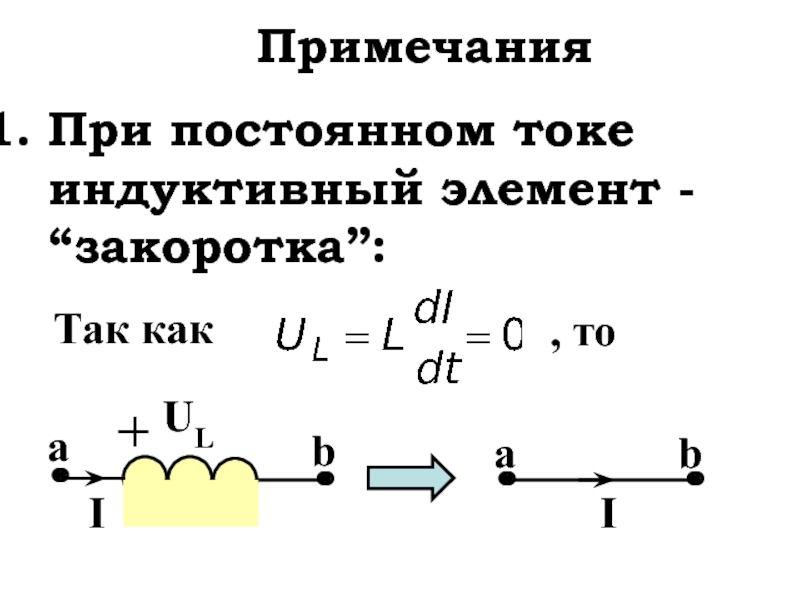

- 50. ПримечанияПри постоянном токе индуктивный элемент - “закоротка”:Так как, то

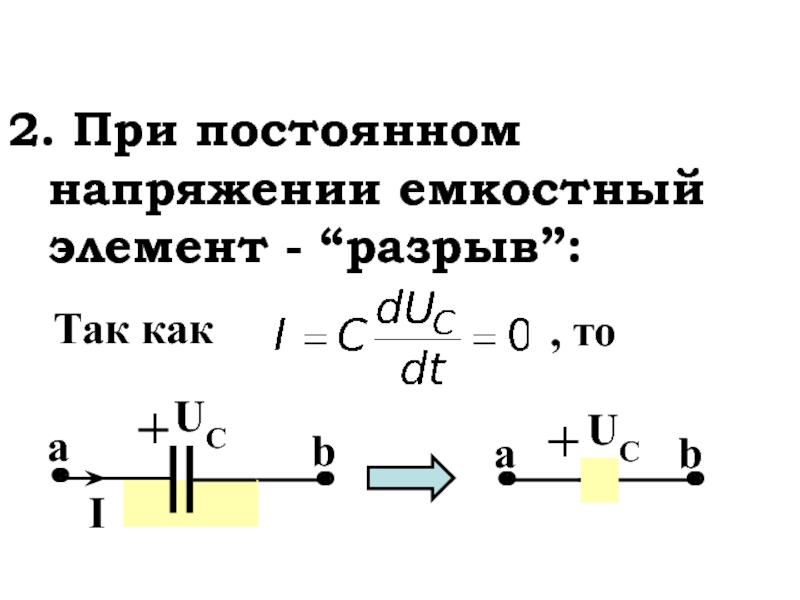

- 51. 2. При постоянном напряжении емкостный элемент - “разрыв”:Так как, то
- 52. Активные линейныеэлементысхем замещения
- 53. Источник ЭДС еi
- 54. Идеальный источник ЭДС eхарактеризуется напряже-нием u,

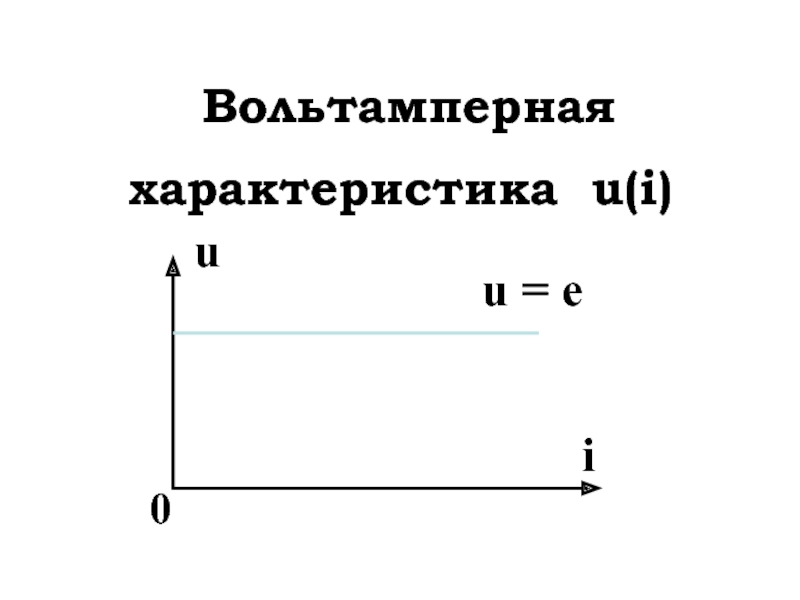

- 55. Вольтампернаяхарактеристика u(i) 0
- 56. Источник тока Ji
- 57. Идеальный источник тока Jхарактеризуется током i, ко-торый
- 58. Вольтампернаяхарактеристика u(i) 0
- 59. Активные и пассивные элементыприменяются для составлениясхем замещения реальных источников и приемников электромагнитнойэнергии
- 60. Например, схема замещенияаккумулятора:E=UXX (I=0) J=IКЗ=E/RВН (U=0)
- 61. Топологическиепонятия

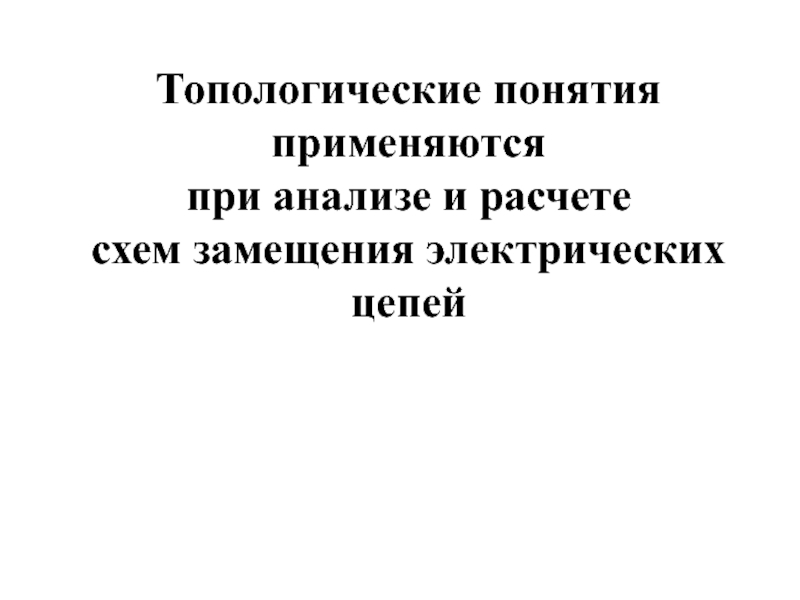

- 62. Топологические понятияприменяютсяпри анализе и расчетесхем замещения электрическихцепей

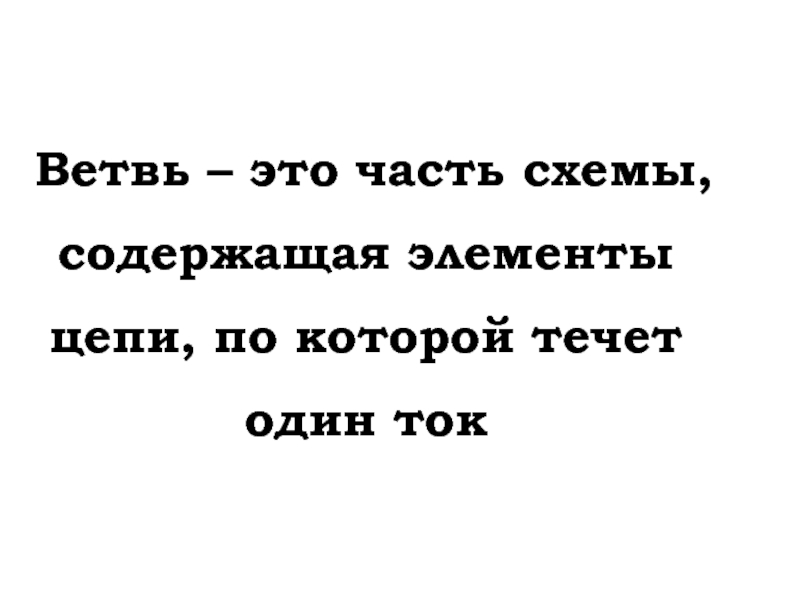

- 63. Ветвь – это часть схемы,содержащая элементы цепи, по которой течетодин ток

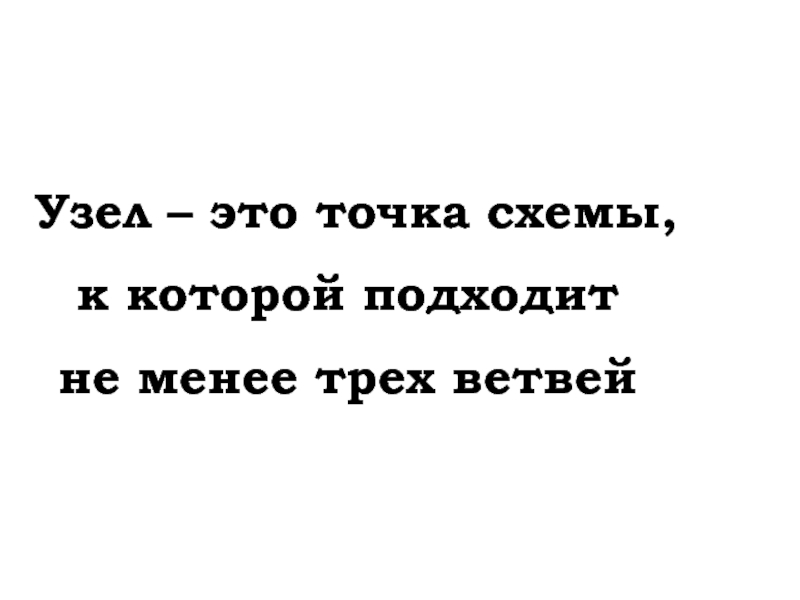

- 64. Узел – это точка схемы,к которой подходит не менее трех ветвей
- 65. Контур – это замкнутаячасть схемы, образованная ее ветвями, причемв элементарный контурне входят другие контуры
- 66. ПРИМЕР № 1

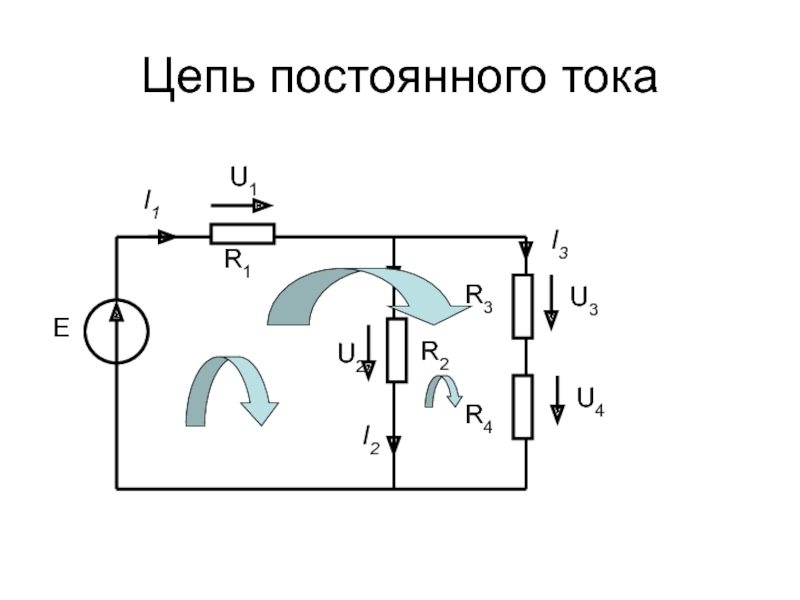

- 67. Цепь постоянного токаR1R2R3R4EU1U3U4U2I2I3I1
- 68. Топологический состав схемыКоличество ветвей - 3Количество узлов
- 69. Скачать презентанцию
Литература 1.Демирчян К.С., Нейман Л.Р. и др.Теоретические основы электротехники.Том 1. М.: Энергия,2003г.2. Зевеке Г.В., Ионкин П.А. и др.Основы теории цепей.М.: Энергоатомиздат, 1989г.3. Бессонов Л.А.Теоретические основы электротехники.Электрические цепи. М.: Высшая школа, 1996г.
Слайды и текст этой презентации
Слайд 1
Электротехника и электроника
Курец
Валерий
Исаакович
© 2008 Томский политехнический университет, кафедра ТОЭ, автор
Курец Валерий Исаакович

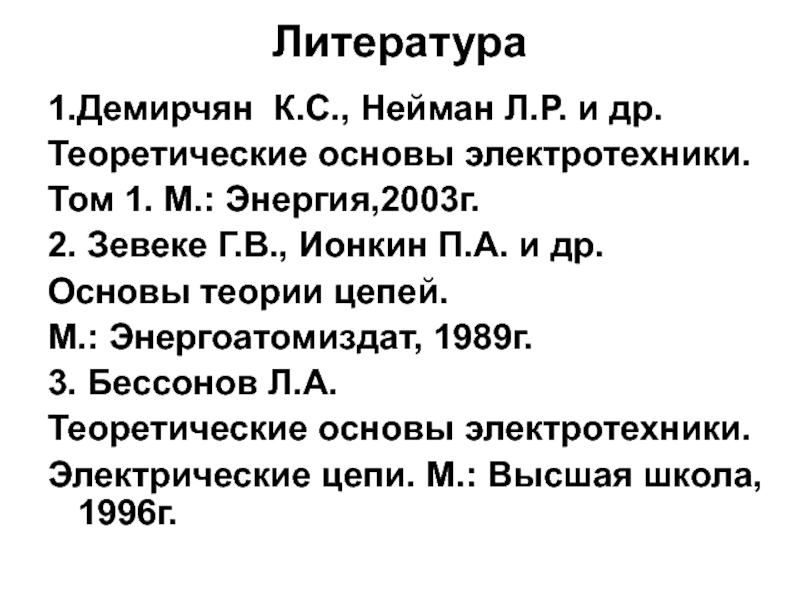

Слайд 2Литература
1.Демирчян К.С., Нейман Л.Р. и др.
Теоретические основы электротехники.
Том 1. М.:
Энергия,2003г.
2. Зевеке Г.В., Ионкин П.А. и др.
Основы теории цепей.
М.: Энергоатомиздат,
1989г.3. Бессонов Л.А.
Теоретические основы электротехники.
Электрические цепи. М.: Высшая школа, 1996г.

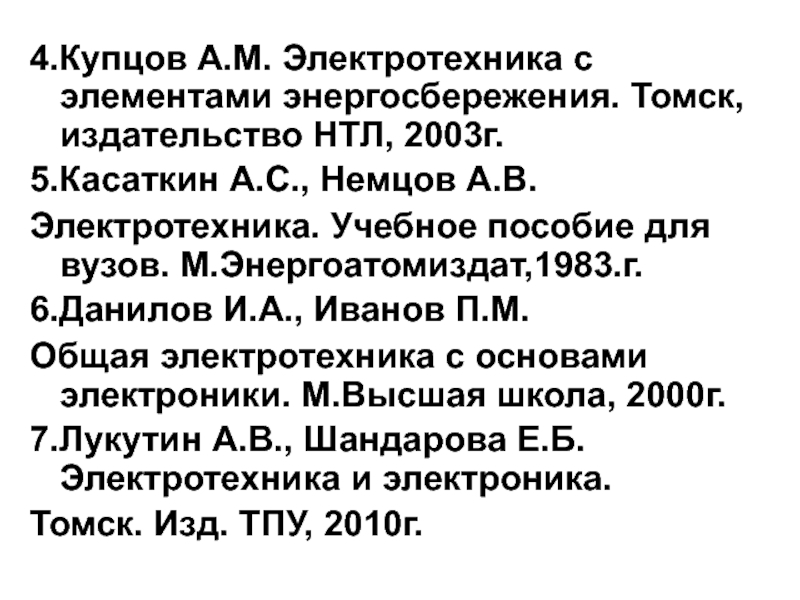

Слайд 34.Купцов А.М. Электротехника с элементами энергосбережения. Томск, издательство НТЛ, 2003г.
5.Касаткин
А.С., Немцов А.В.
Электротехника. Учебное пособие для вузов. М.Энергоатомиздат,1983.г.
6.Данилов И.А.,
Иванов П.М.Общая электротехника с основами электроники. М.Высшая школа, 2000г.
7.Лукутин А.В., Шандарова Е.Б. Электротехника и электроника.
Томск. Изд. ТПУ, 2010г.

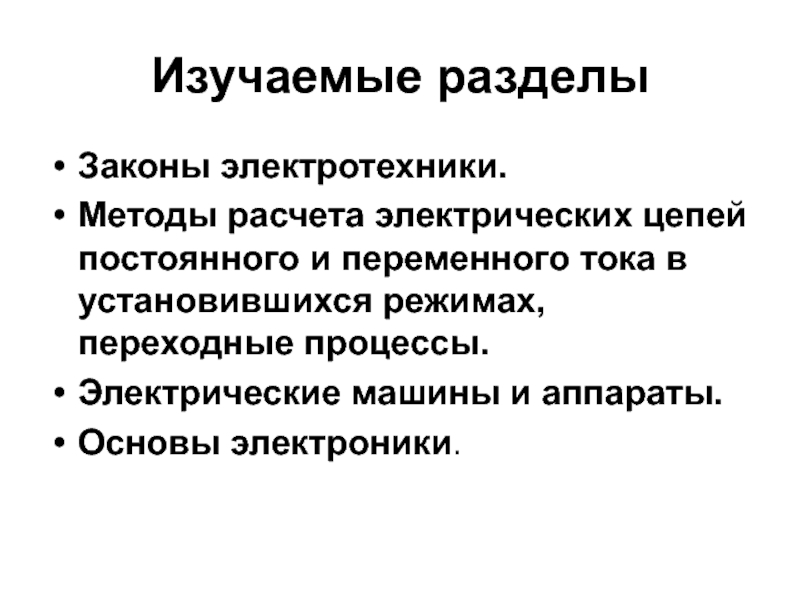

Слайд 4Изучаемые разделы
Законы электротехники.
Методы расчета электрических цепей постоянного и переменного тока
в установившихся режимах, переходные процессы.
Электрические машины и аппараты.
Основы электроники.

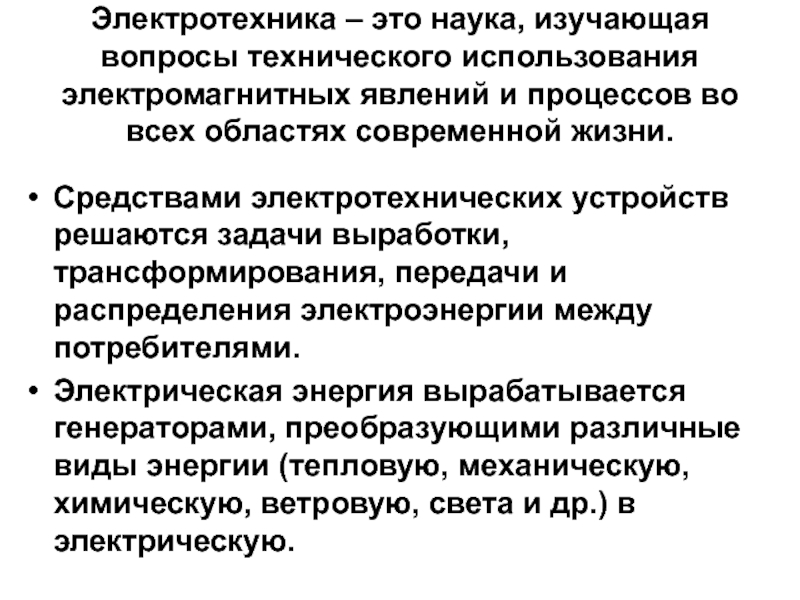

Слайд 5Электротехника – это наука, изучающая вопросы технического использования электромагнитных явлений
и процессов во всех областях современной жизни.
Средствами электротехнических устройств решаются
задачи выработки, трансформирования, передачи и распределения электроэнергии между потребителями.Электрическая энергия вырабатывается генераторами, преобразующими различные виды энергии (тепловую, механическую, химическую, ветровую, света и др.) в электрическую.

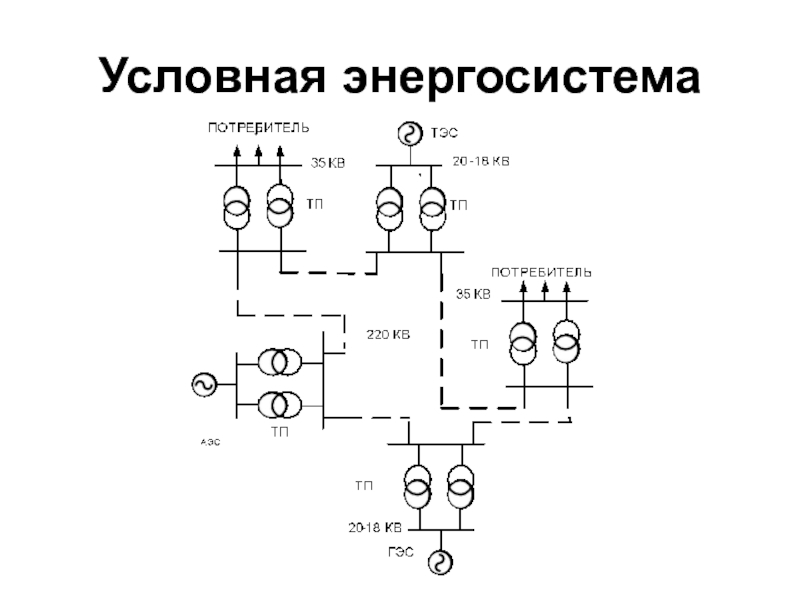

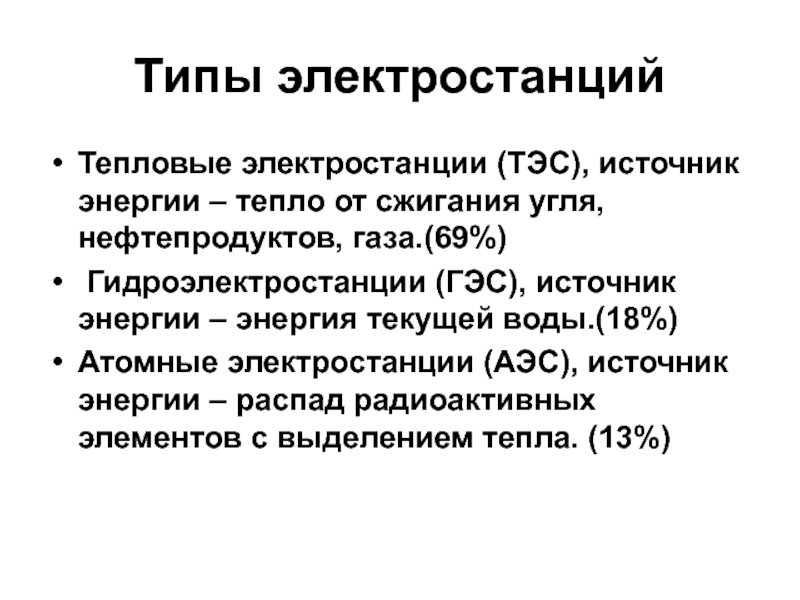

Слайд 7Типы электростанций
Тепловые электростанции (ТЭС), источник энергии – тепло от сжигания
угля, нефтепродуктов, газа.(69%)
Гидроэлектростанции (ГЭС), источник энергии – энергия текущей
воды.(18%)Атомные электростанции (АЭС), источник энергии – распад радиоактивных элементов с выделением тепла. (13%)

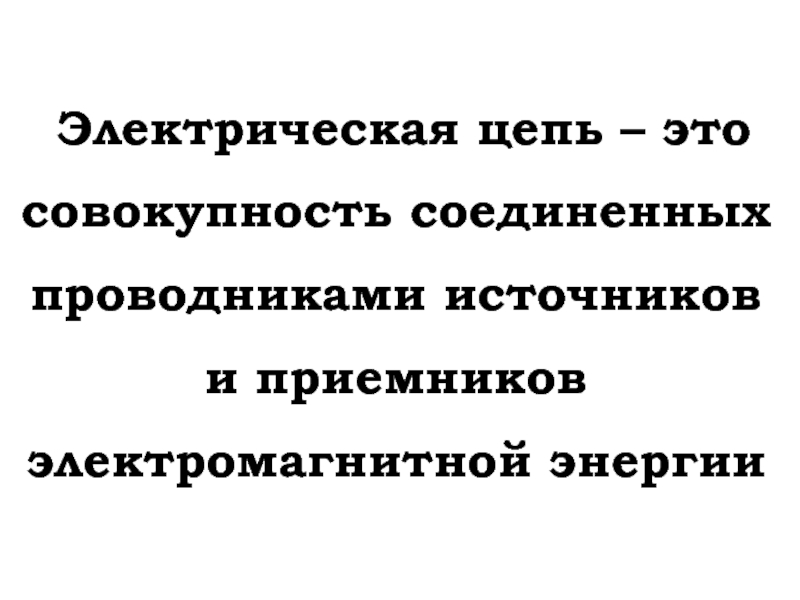

Слайд 9 Электрическая цепь – это
совокупность соединенных
проводниками источников
и приемников
электромагнитной энергии

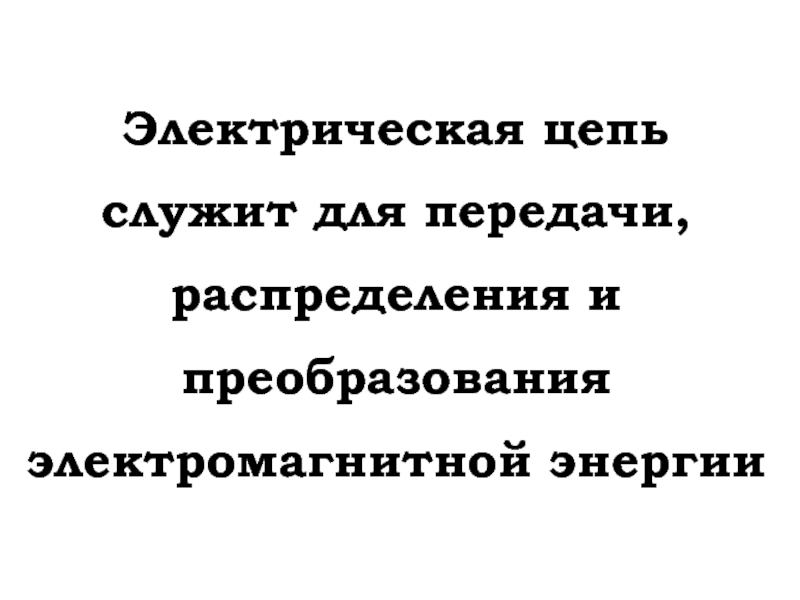

Слайд 10Электрическая цепь
служит для передачи,
распределения и
преобразования
электромагнитной энергии

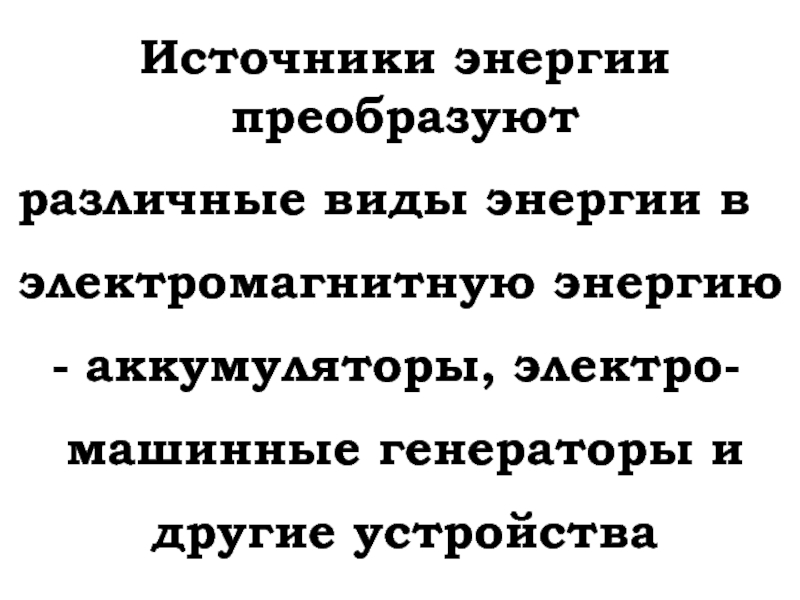

Слайд 11Источники энергии преобразуют
различные виды энергии в
электромагнитную энергию
аккумуляторы, электро-
машинные генераторы
и
другие устройства

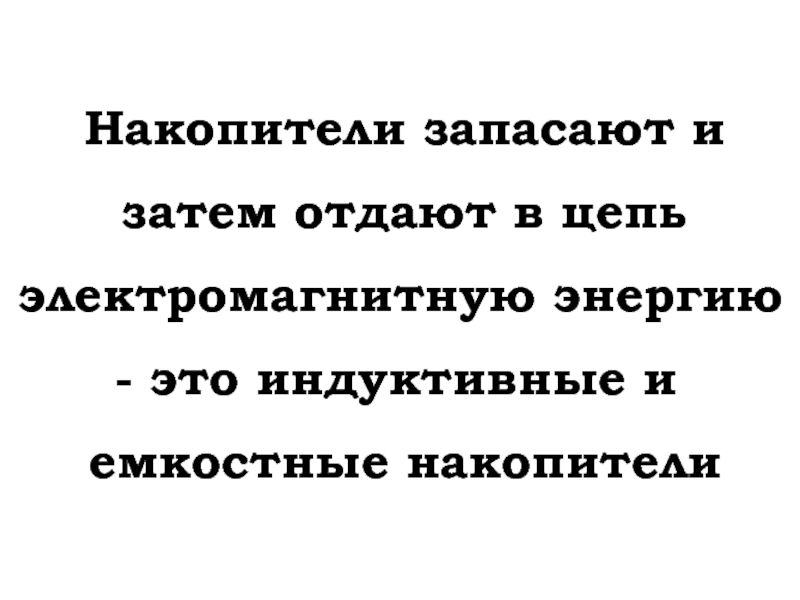

Слайд 12Накопители запасают и
затем отдают в цепь
электромагнитную энергию
это индуктивные и
емкостные
накопители

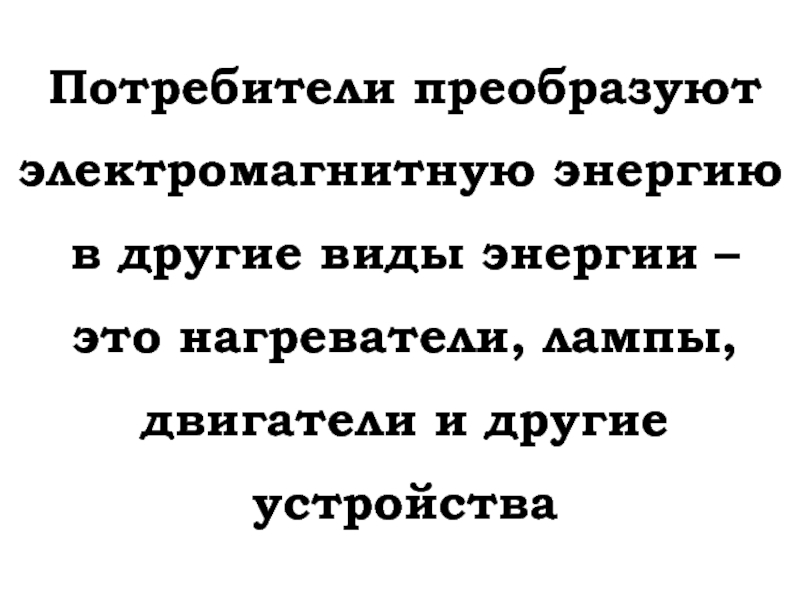

Слайд 13Потребители преобразуют
электромагнитную энергию
в другие виды энергии –
это нагреватели, лампы,
двигатели и
другие
устройства

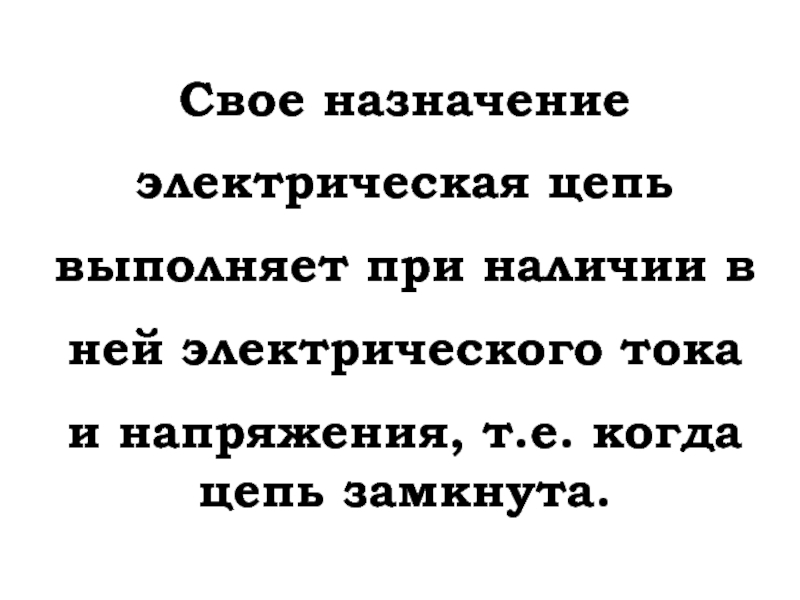

Слайд 14Свое назначение
электрическая цепь
выполняет при наличии в
ней электрического тока
и
напряжения, т.е. когда цепь замкнута.

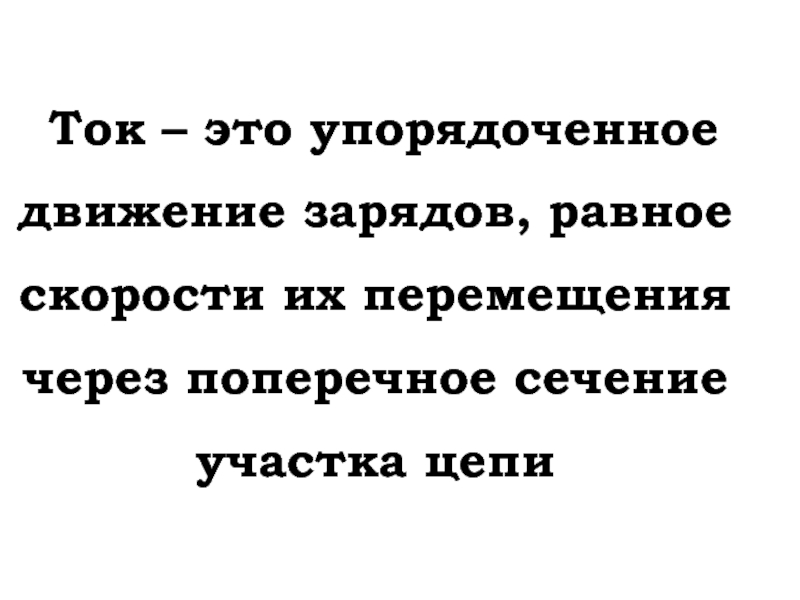

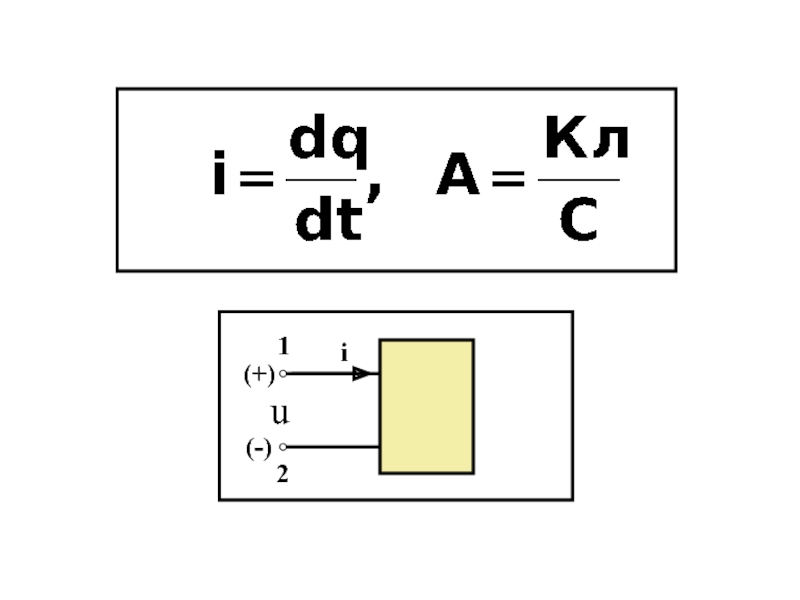

Слайд 16 Ток – это упорядоченное
движение зарядов, равное
скорости их перемещения
через
поперечное сечение
участка цепи
Слайд 18 Для однозначного опреде-
ления тока за положитель-
ное направление достаточно
выбрать одно
из двух его
возможных направлений.
В физике принято считать
Направление
тока от «+» к «-»

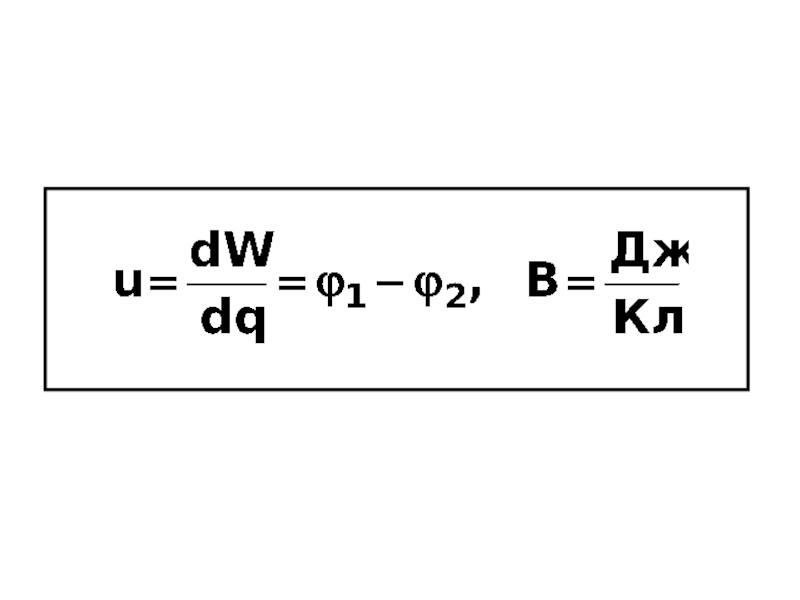

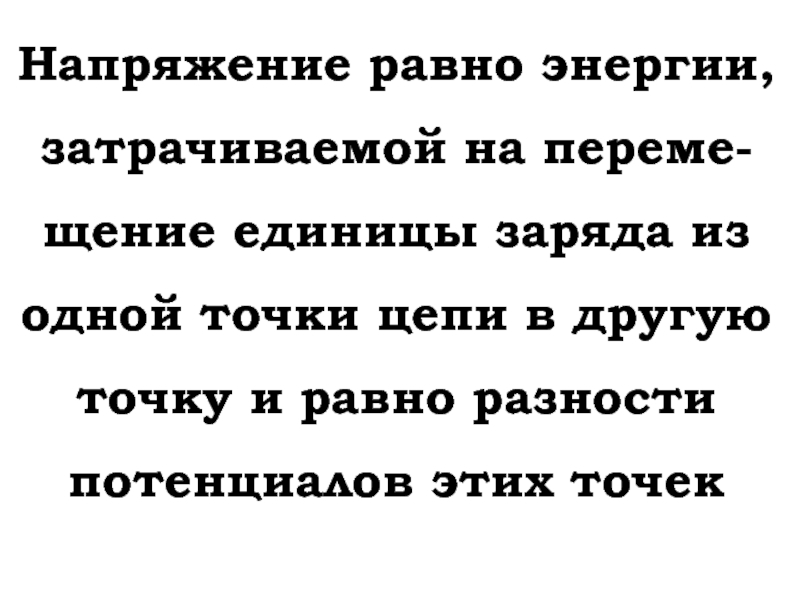

Слайд 20Напряжение равно энергии,
затрачиваемой на переме-
щение единицы заряда из
одной точки цепи
в другую
точку и равно разности
потенциалов этих точек
Слайд 22Положительное направление
напряжения связано с
принятым положительным
направлением тока,причем
ток течет от более высокого
потенциала
(+) к более
низкому потенциалу (-)

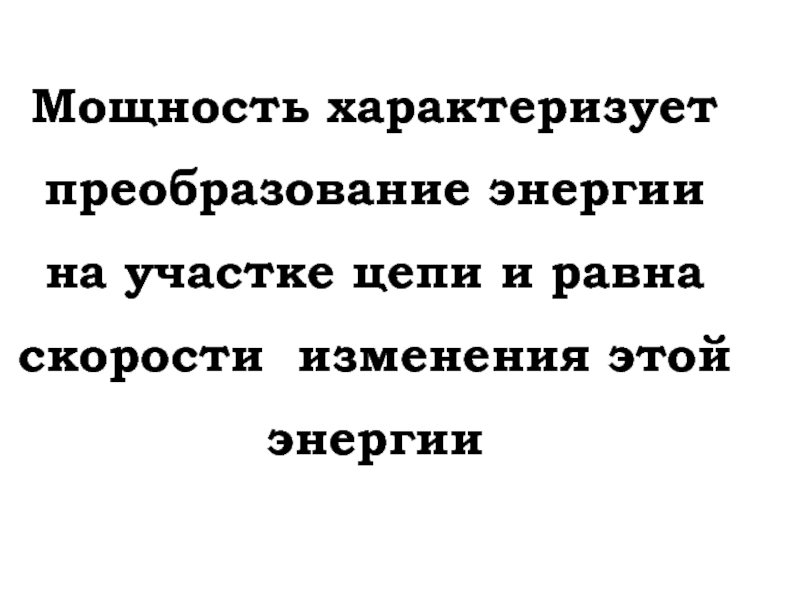

Слайд 24Мощность характеризует
преобразование энергии
на участке цепи и равна
скорости изменения этой
энергии

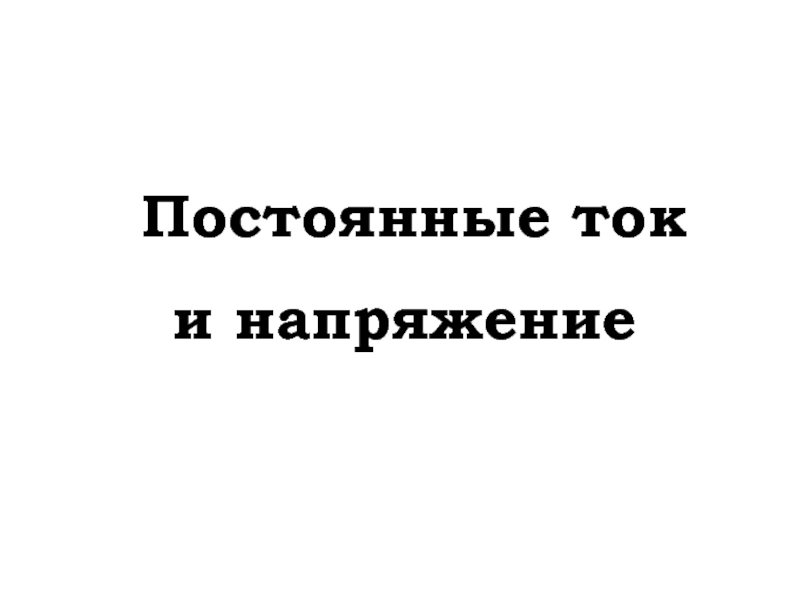

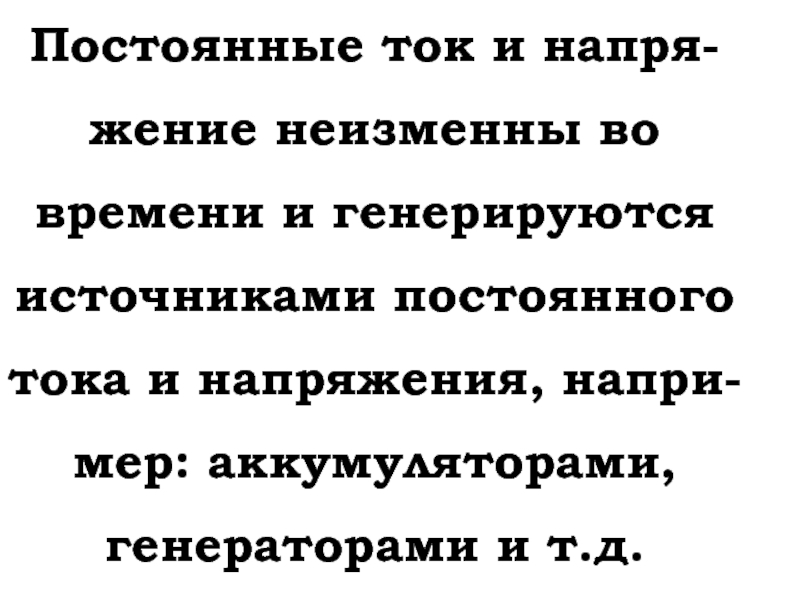

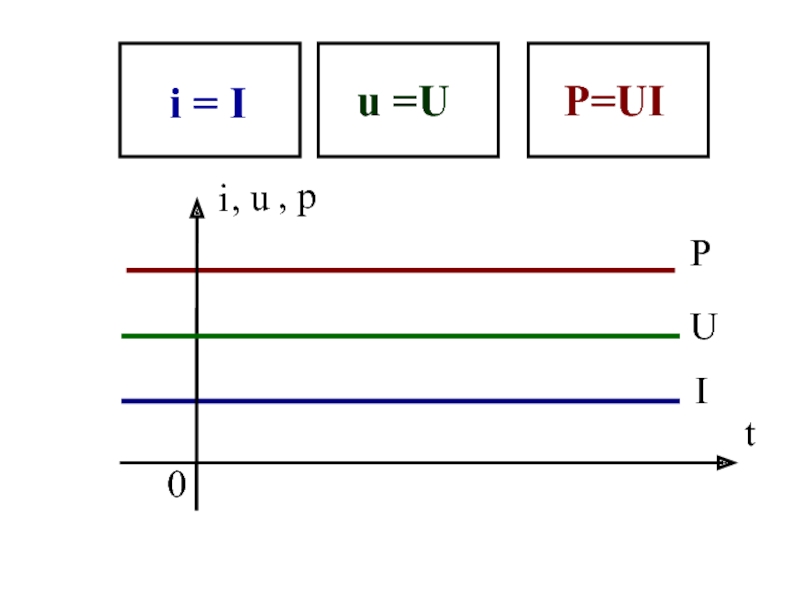

Слайд 28Постоянные ток и напря-
жение неизменны во
времени и генерируются
источниками постоянного
тока и
напряжения, напри-
мер: аккумуляторами,
генераторами и т.д.

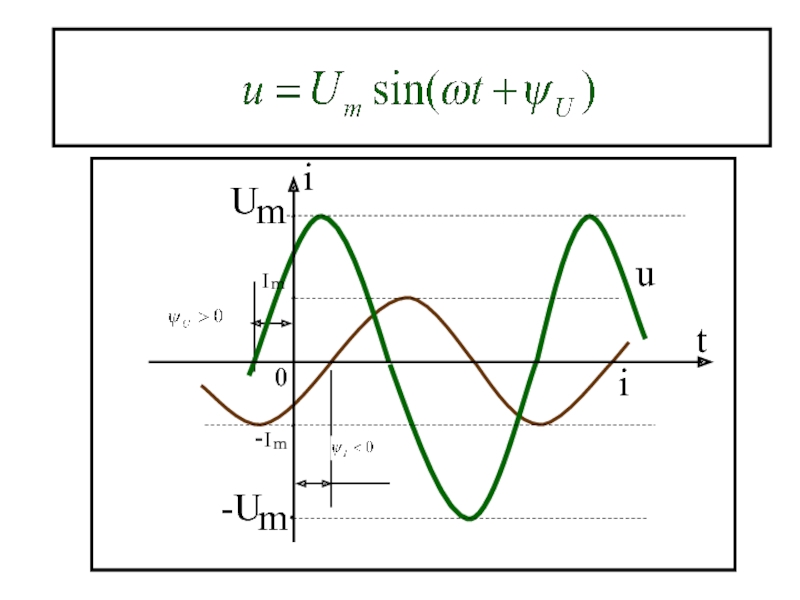

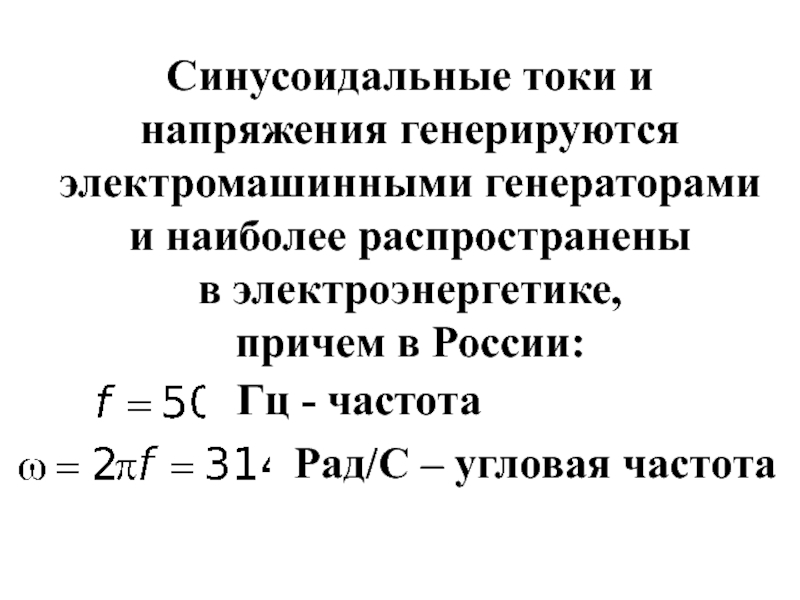

Слайд 31Синусоидальные токи и
напряжения генерируются
электромашинными генераторами
и наиболее распространены
в электроэнергетике,
причем в
России:
Гц - частота
Рад/С – угловая частота

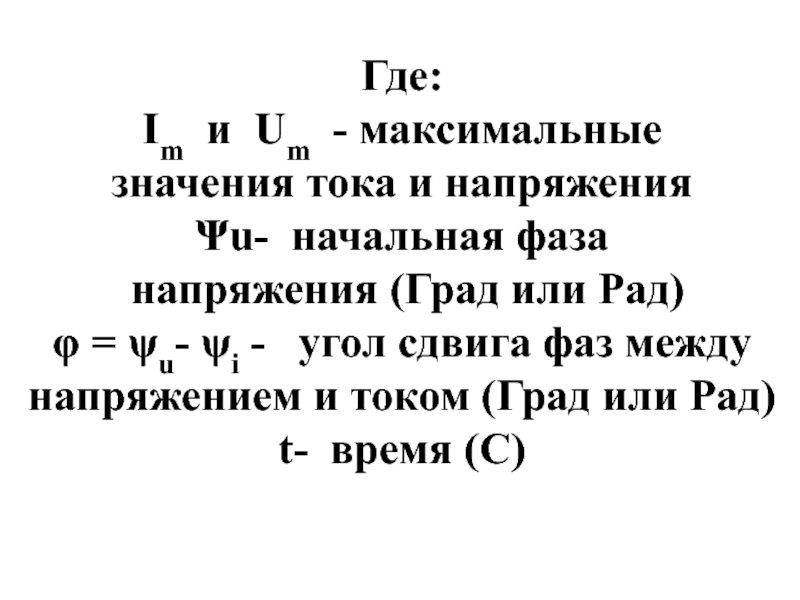

Слайд 35Где:
Im и Um - максимальные
значения тока и напряжения
Ψu- начальная фаза
напряжения (Град или Рад)
φ = ψu- ψi - угол
сдвига фаз междунапряжением и током (Град или Рад)
t- время (С)

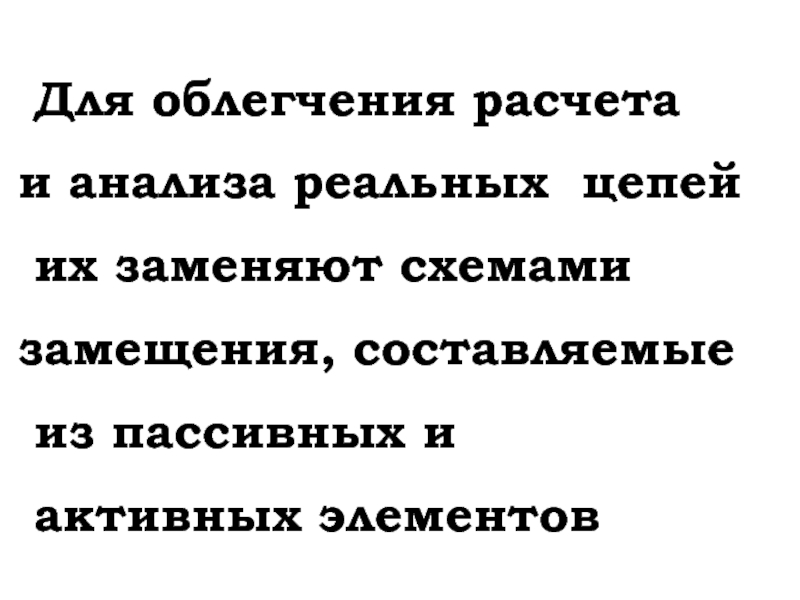

Слайд 37 Для облегчения расчета
и анализа реальных цепей
их заменяют
схемами
замещения, составляемые
из пассивных и
активных элементов

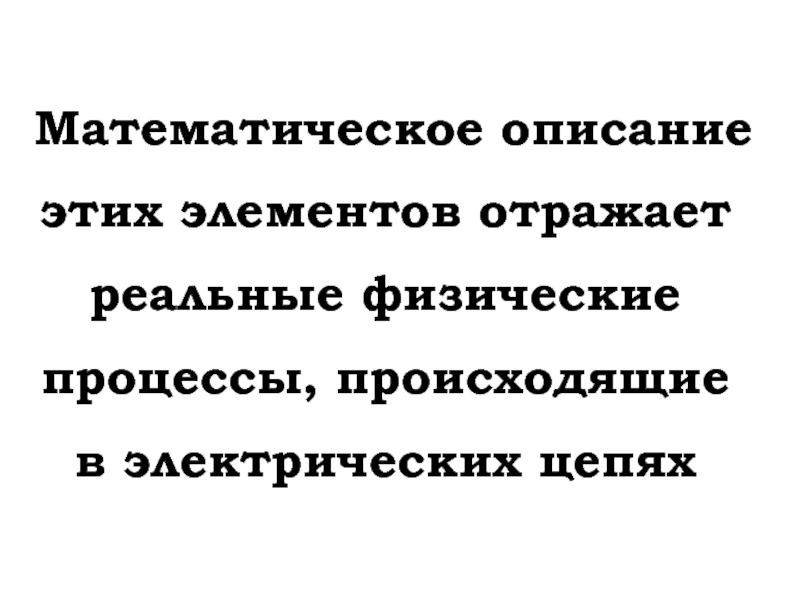

Слайд 38 Математическое описание
этих элементов отражает
реальные физические
процессы, происходящие
в электрических цепях
Слайд 39 Линейные схемы
замещения составляются
из линейных пассивных
и активных элементов,
вольтамперные характе-
ристики
которых линейны

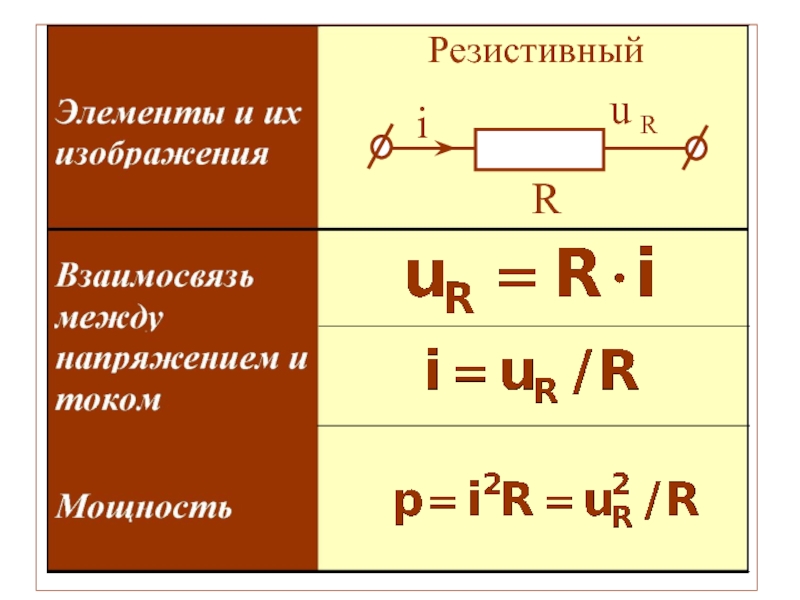

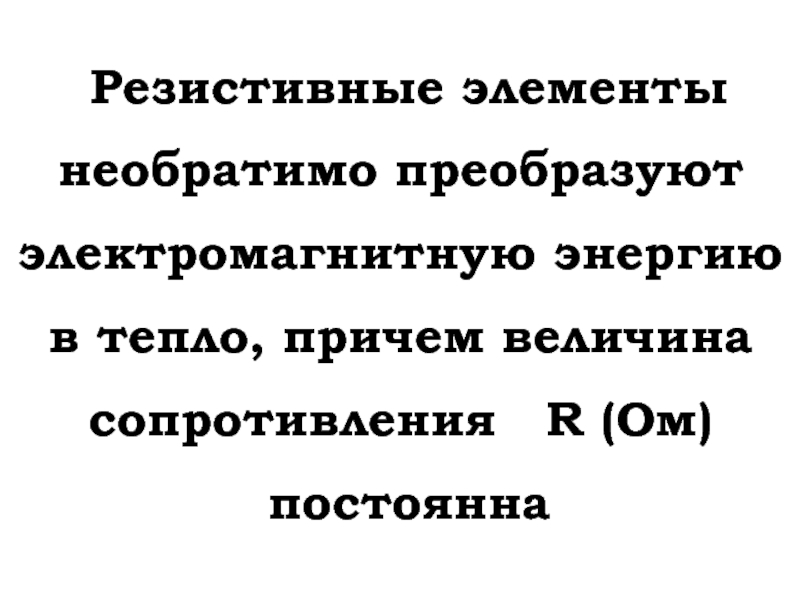

Слайд 42 Резистивные элементы
необратимо преобразуют
электромагнитную энергию
в тепло, причем величина
сопротивления R
(Ом)
постоянна

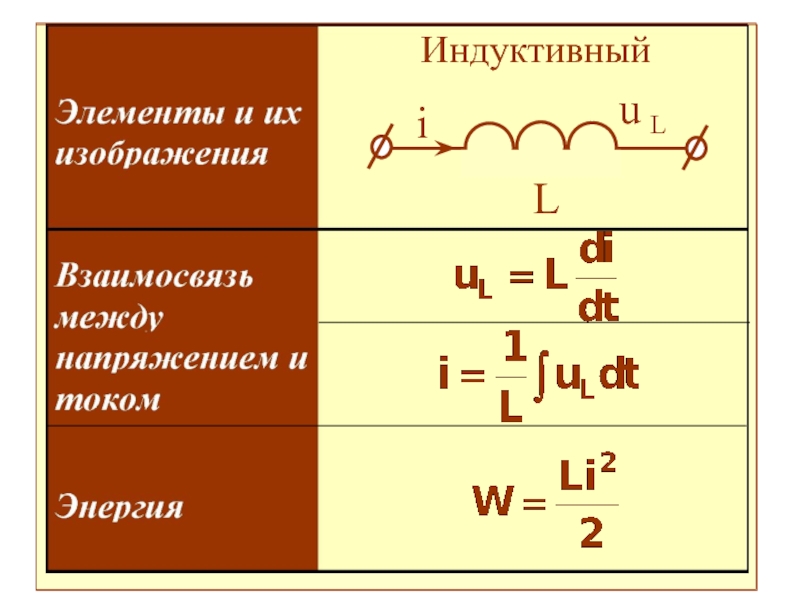

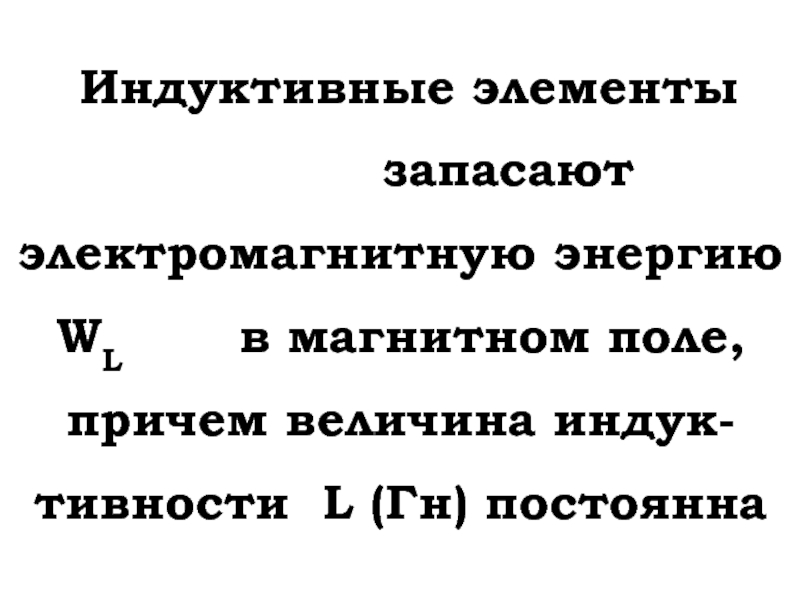

Слайд 45 Индуктивные элементы
запасают
электромагнитную
энергию
WL в магнитном поле,
причем величина индук-
тивности L
(Гн) постоянна

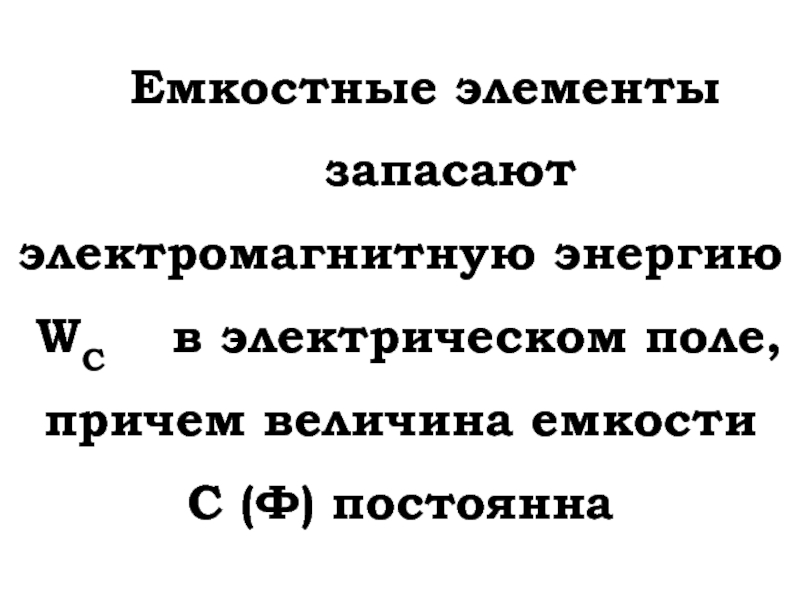

Слайд 48 Емкостные элементы
запасают
электромагнитную энергию
WC
в электрическом поле,
причем величина емкости
С (Ф) постоянна

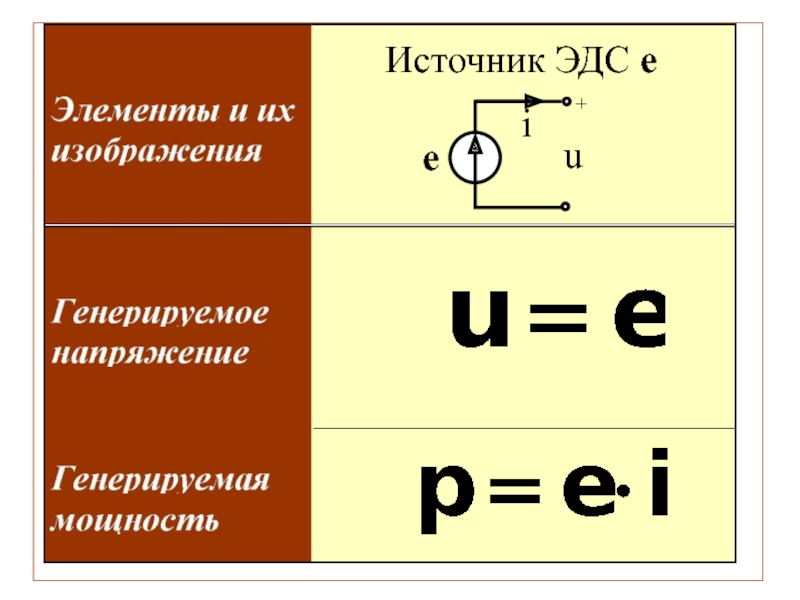

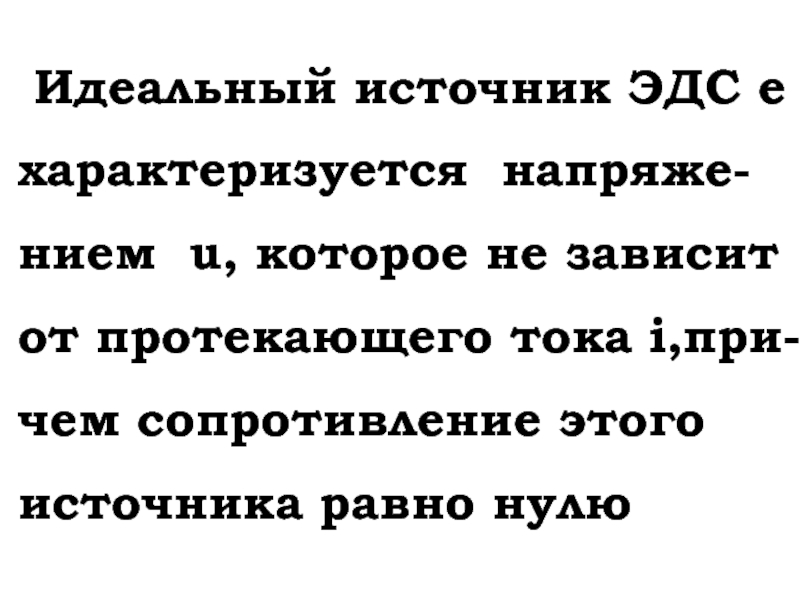

Слайд 54 Идеальный источник ЭДС e
характеризуется напряже-
нием u, которое не зависит
от протекающего тока i,при-
чем сопротивление этого
источника равно нулю

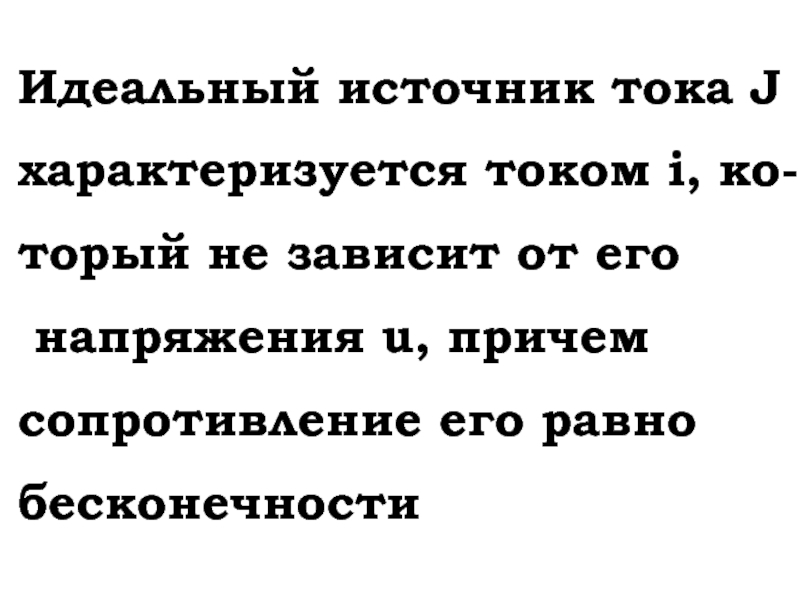

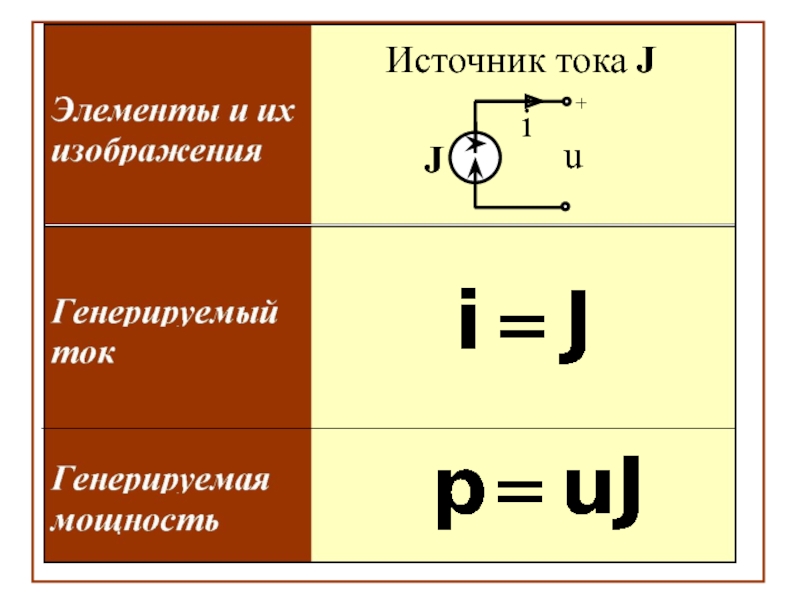

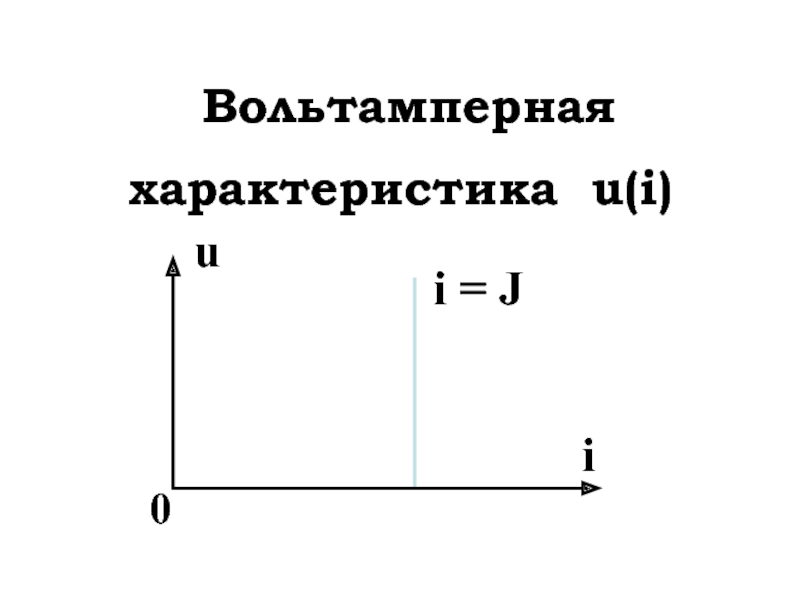

Слайд 57Идеальный источник тока J
характеризуется током i, ко-
торый не зависит от
его
напряжения u, причем
сопротивление его равно
бесконечности

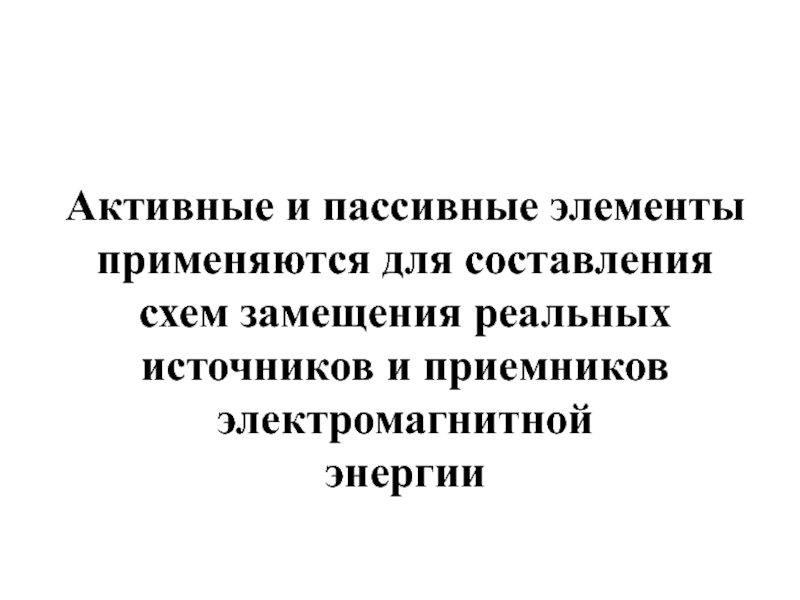

Слайд 59
Активные и пассивные элементы
применяются для составления
схем замещения реальных
источников
и приемников электромагнитной
энергии
Слайд 65 Контур – это замкнутая
часть схемы, образованная
ее ветвями, причем
в
элементарный контур
не входят другие контуры

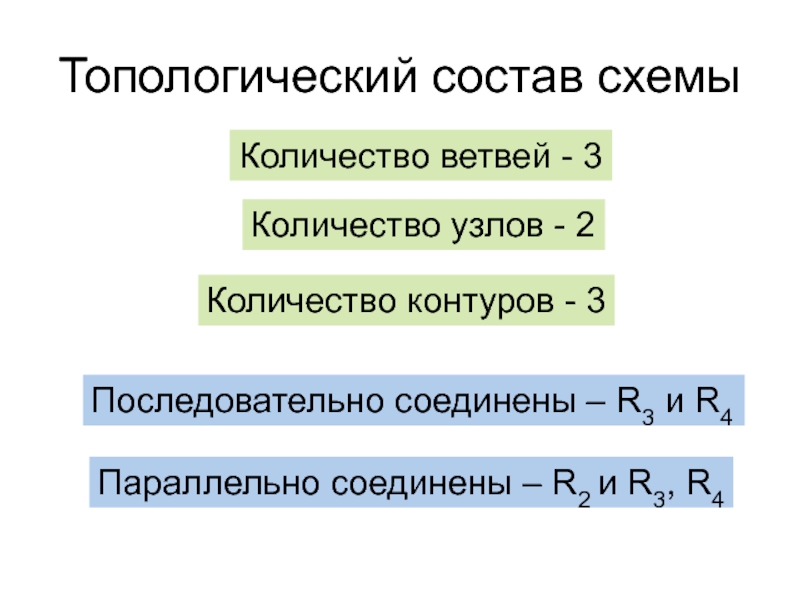

Слайд 68Топологический состав схемы
Количество ветвей - 3
Количество узлов - 2
Количество контуров
- 3
Последовательно соединены – R3 и R4
Параллельно соединены – R2
и R3, R4
