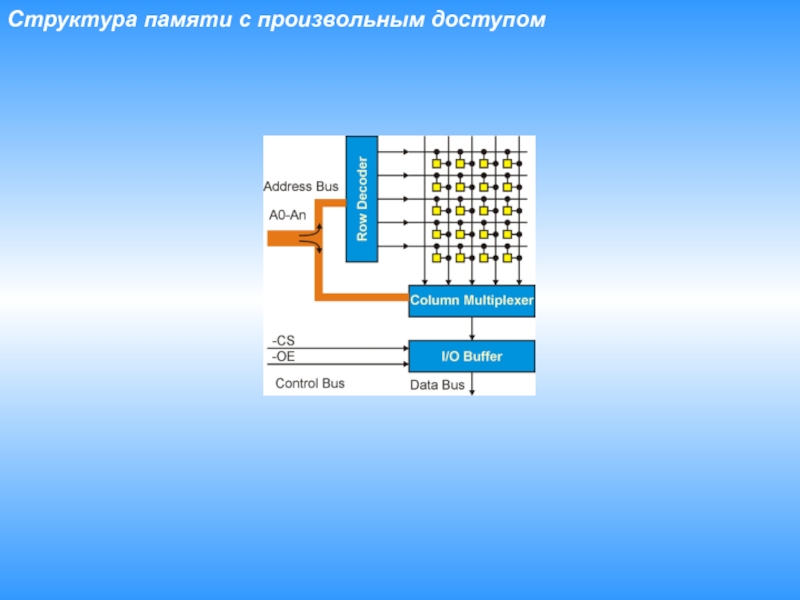

- 3. Структура памяти с произвольным доступом

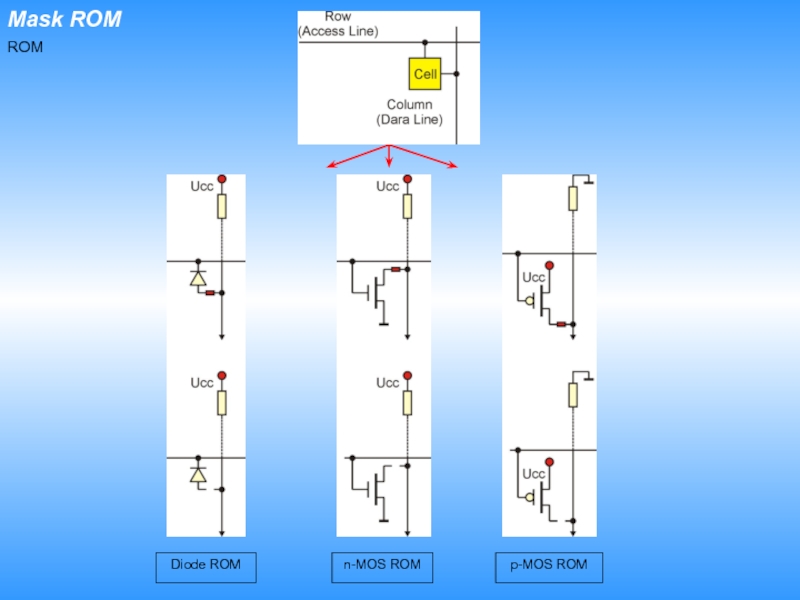

- 4. Mask ROMDiode ROMn-MOS ROM p-MOS ROMROM
- 5. OTP ROM Programmable ROMОднократно программируемая памятьOne Time

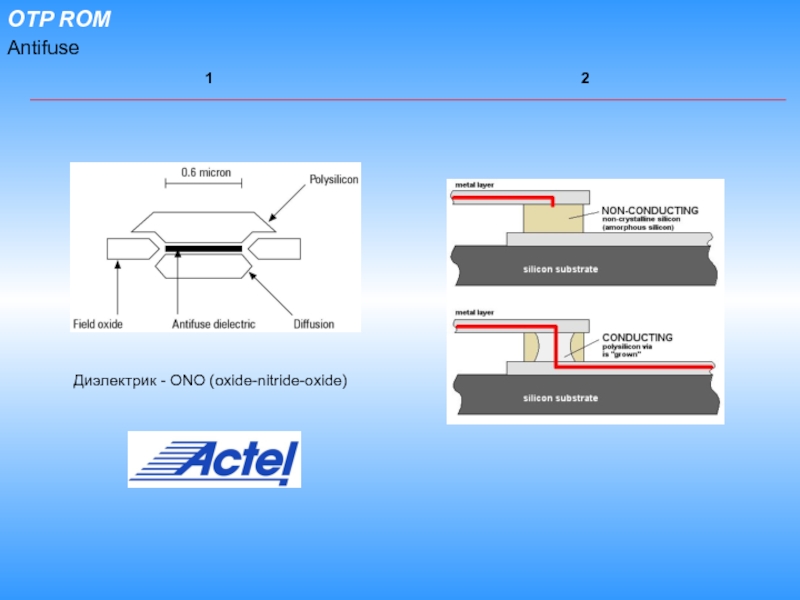

- 6. OTP ROM AntifuseДиэлектрик - ONO (oxide-nitride-oxide)12
- 7. EPROMErasable Programmable ROM Очень хочется, но как сделать?Полевой транзистор с плавающим затвором

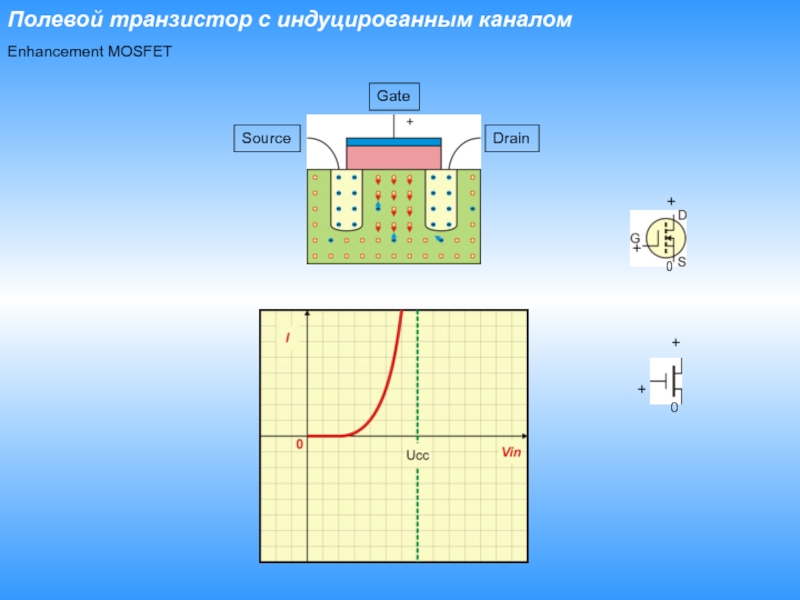

- 8. Полевой транзистор с индуцированным каналомSourceDrainGateEnhancement MOSFET
- 9. Полевой транзистор с индуцированным каналомSourceDrainGateEnhancement MOSFET
- 10. Floating -gate transistor (FAMOS)SourceDrainGateПолевой транзистор с плавающим затворомFloating gate
- 11. Floating -gate transistor (FAMOS)SourceDrainGateПолевой транзистор с плавающим затворомFloating gateНапихали электронов
- 12. Floating -gate transistor (FAMOS)SourceDrainGateПолевой транзистор с плавающим

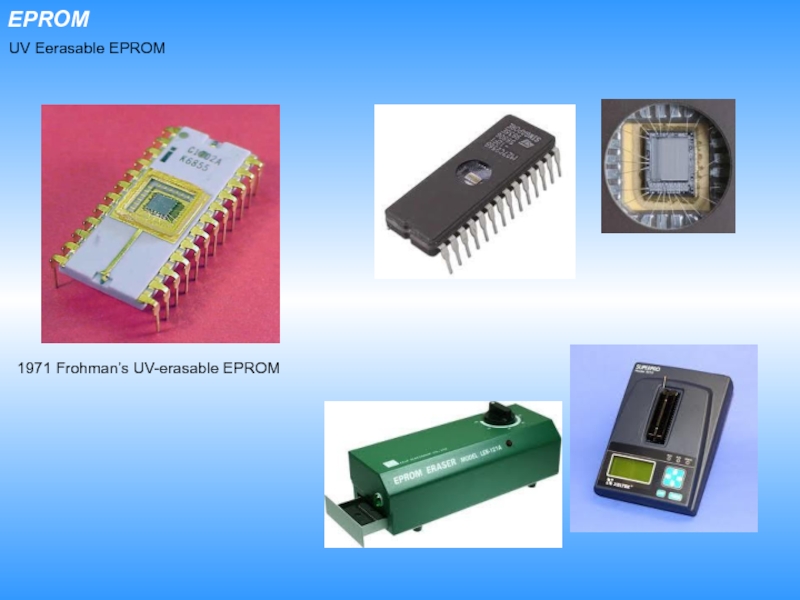

- 13. EPROM1971 Frohman’s UV-erasable EPROMUV Eerasable EPROM
- 14. EEPROMFloating gateSourceSubstratepGateDrainn1n120–30 nm10 nm-10 V10 VIVGDFLOTOX transistorDigital
- 15. EEPROM Cell12,5VВнешниеВнутренниеВ EEPROM можно переписывать отдельные ячейкиIn System Programming
- 16. Flash
- 17. FlashOR ROMНеактивные строки =0NOR ROMНеактивные строки = 0NAND ROMНеактивные строки =1Логика столбца
- 18. FlashOR ROMНеактивные строки =0NOR ROMНеактивные строки = 0NAND ROMНеактивные строки =1Площадь

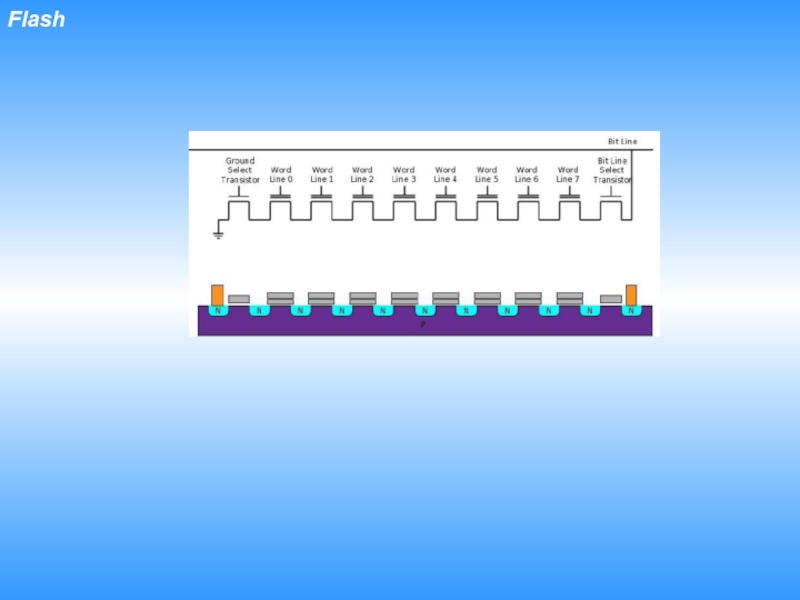

- 19. Flash
- 20. Скачать презентанцию

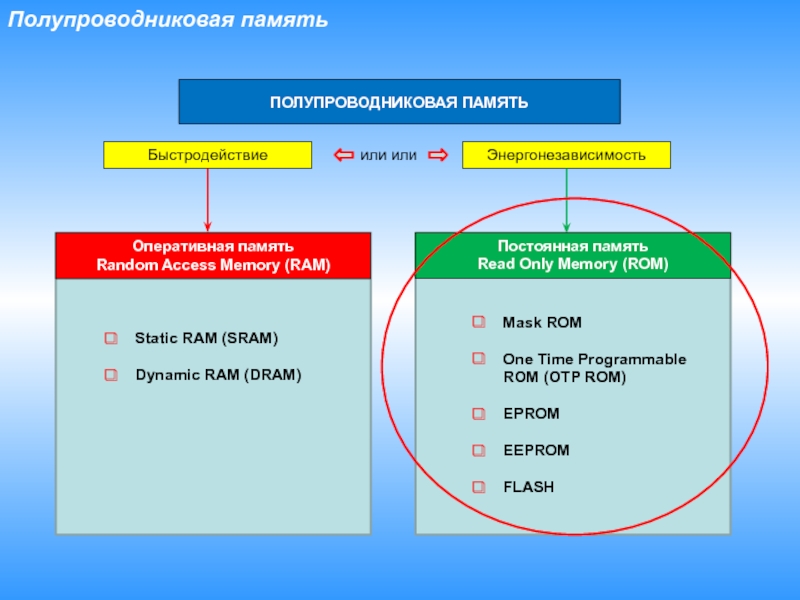

Полупроводниковая памятьБыстродействиеЭнергонезависимостьПОЛУПРОВОДНИКОВАЯ ПАМЯТЬили или
Слайды и текст этой презентации

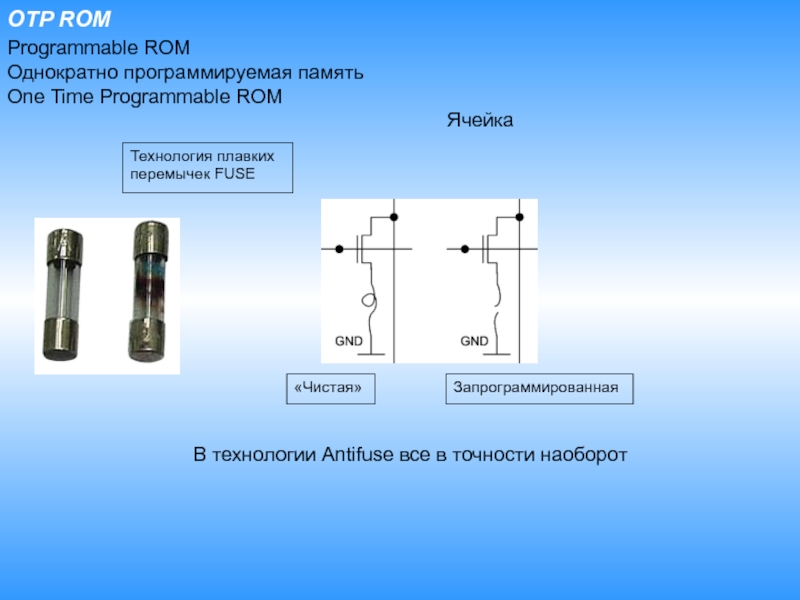

Слайд 5OTP ROM
Programmable ROM
Однократно программируемая память
One Time Programmable ROM
Ячейка
«Чистая»
Запрограммированная
Технология плавких
перемычек FUSE
Слайд 7EPROM
Erasable Programmable ROM
Очень хочется, но как сделать?
Полевой транзистор с
плавающим затвором

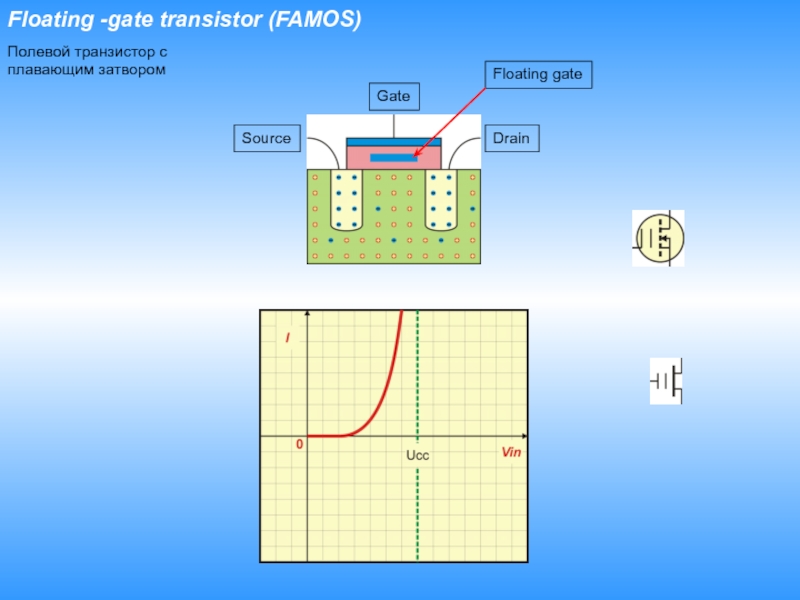

Слайд 10Floating -gate transistor (FAMOS)
Source
Drain
Gate
Полевой транзистор с плавающим затвором
Floating gate
Слайд 11Floating -gate transistor (FAMOS)
Source
Drain
Gate
Полевой транзистор с плавающим затвором
Floating gate
Напихали электронов

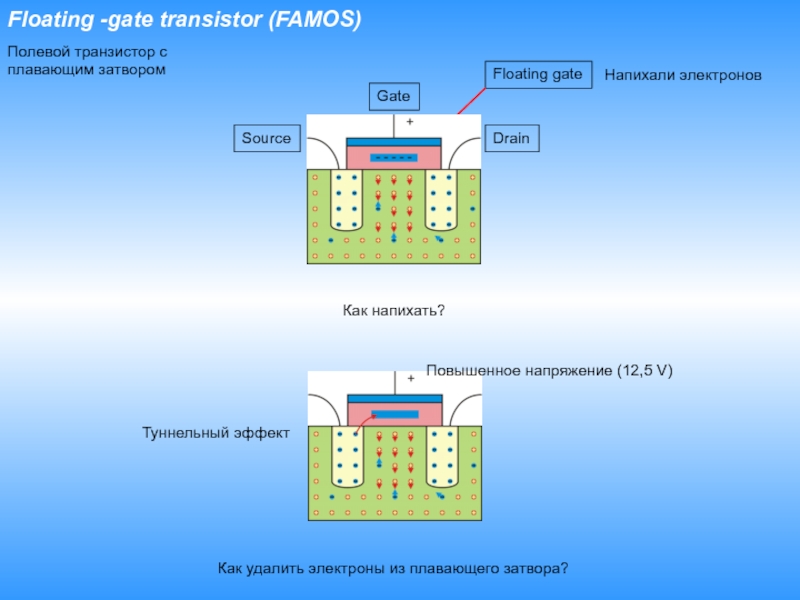

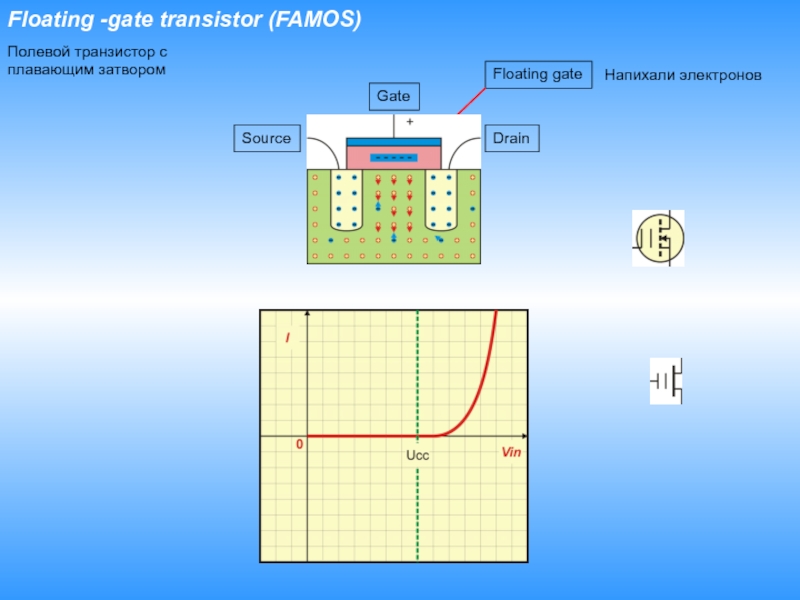

Слайд 12Floating -gate transistor (FAMOS)
Source
Drain
Gate
Полевой транзистор с плавающим затвором
Floating gate
Напихали электронов
Как
напихать?
Повышенное напряжение (12,5 V)
Туннельный эффект
Как удалить электроны из плавающего затвора?

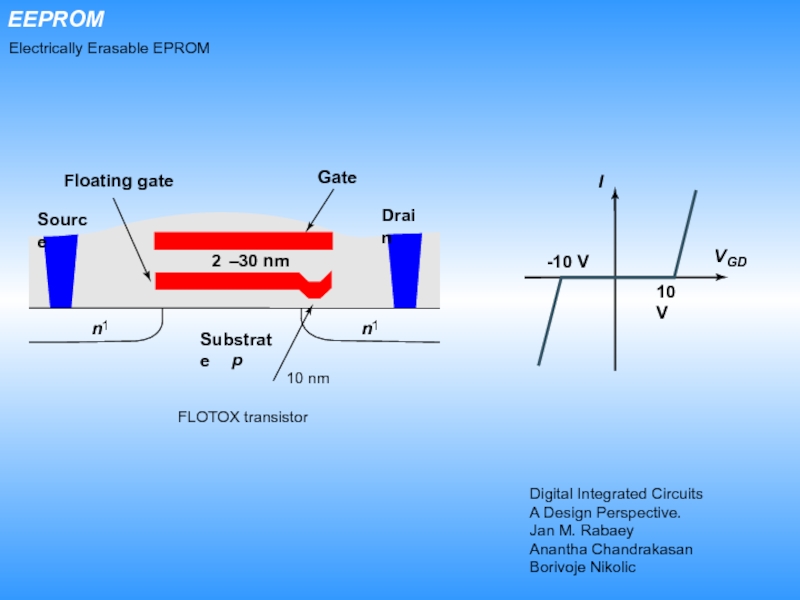

Слайд 14EEPROM
Floating gate
Source
Substrate
p
Gate
Drain
n
1
n
1
20
–
30 nm
10 nm
-10 V
10 V
I
V
GD
FLOTOX transistor
Digital Integrated Circuits
A Design
Perspective.
Jan M. Rabaey
Anantha Chandrakasan
Borivoje Nikolic
Electrically Erasable EPROM

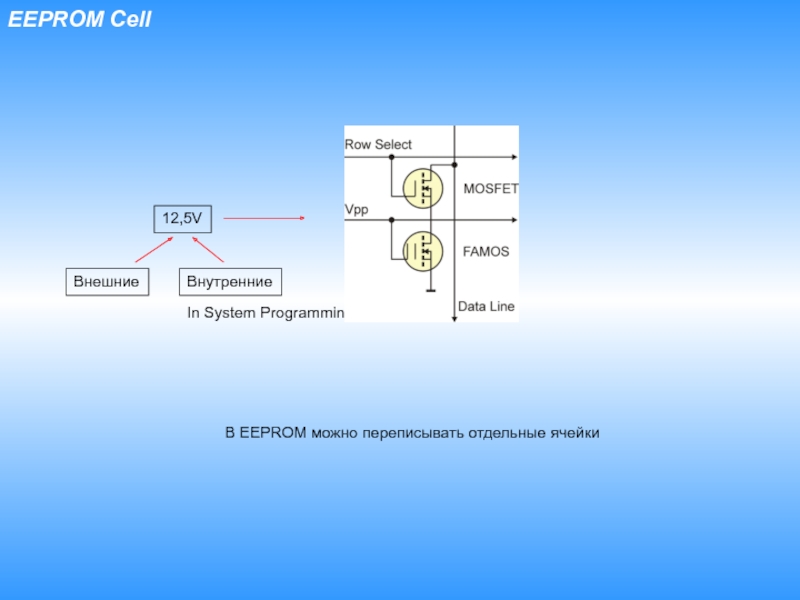

Слайд 15EEPROM Cell
12,5V
Внешние
Внутренние
В EEPROM можно переписывать отдельные ячейки
In System Programming
Слайд 17Flash
OR ROM
Неактивные строки =0
NOR ROM
Неактивные строки = 0
NAND ROM
Неактивные строки
=1
Логика столбца

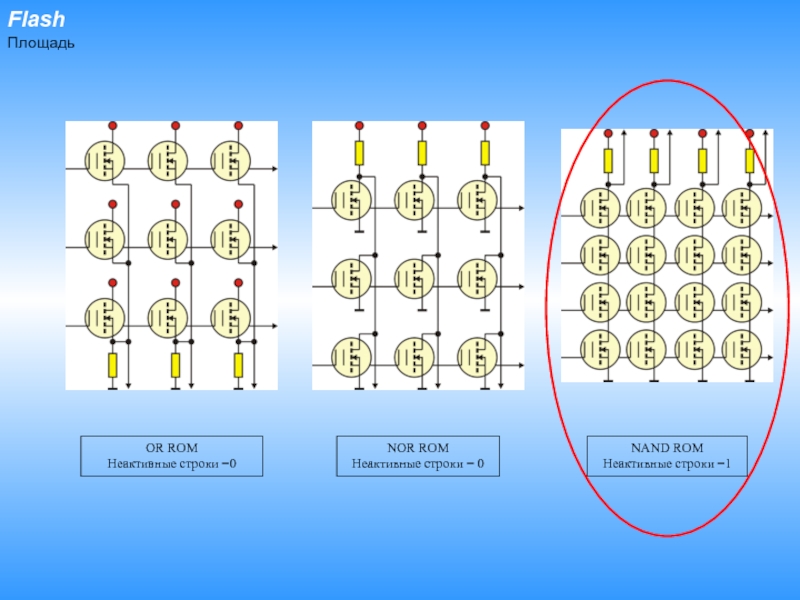

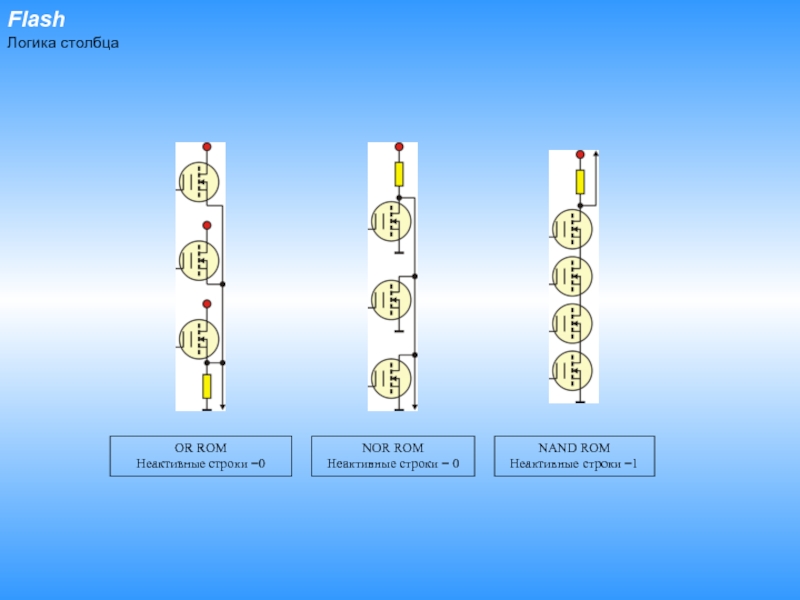

Слайд 18Flash
OR ROM
Неактивные строки =0
NOR ROM
Неактивные строки = 0
NAND ROM
Неактивные строки
=1
Площадь
