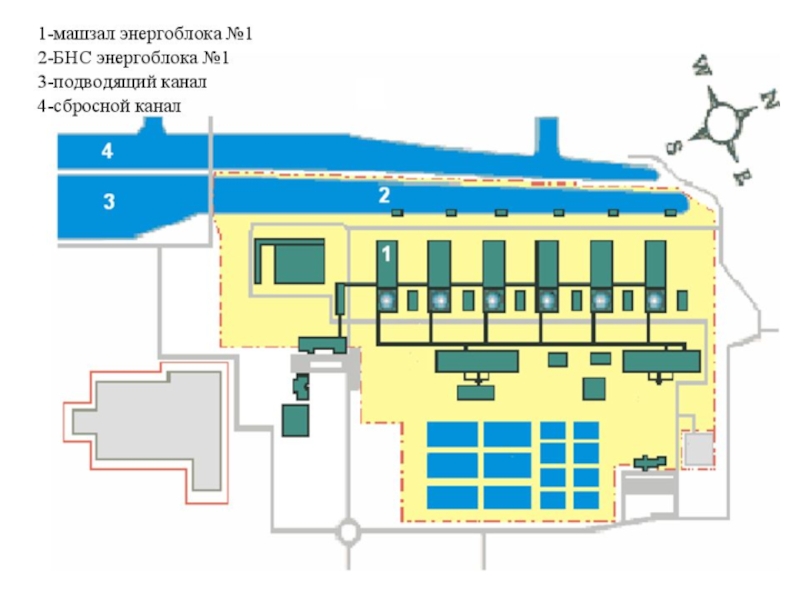

- 36. Схема циркуляционного водоснабжения АЭС

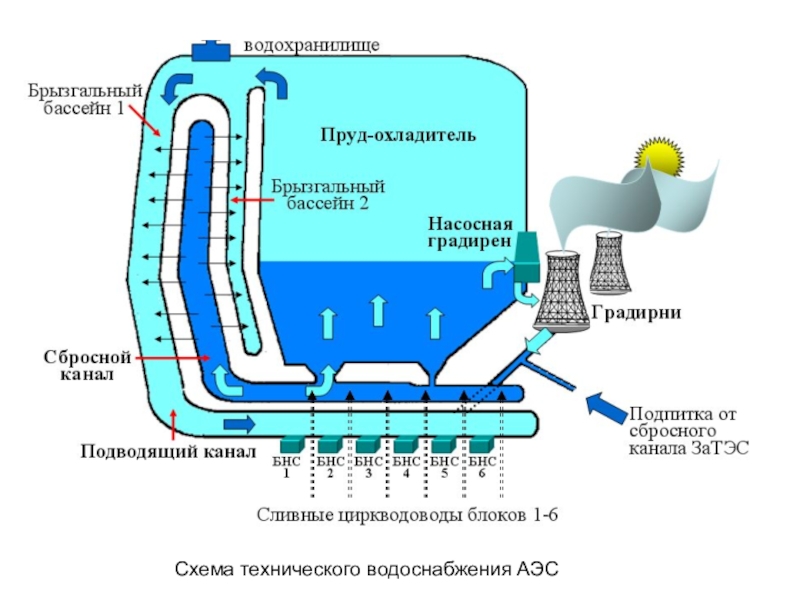

- 37. Схема технического водоснабжения АЭС
- 38. Слайд 38
- 39. Слайд 39
- 40. Слайд 40
- 41. Слайд 41
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Слайд 46
- 47. Слайд 47
- 48. Слайд 48
- 49. Слайд 49
- 50. Слайд 50
- 51. Слайд 51
- 52. Слайд 52
- 53. Слайд 53
- 54. Слайд 54
- 55. Слайд 55
- 56. Слайд 56
- 57. Слайд 57
- 58. Слайд 58
- 59. Слайд 59
- 60. Скачать презентанцию
СИСТЕМА ОХЛАЖДЕНИЯ КОНДЕНСАТОРОВСистема охлаждения конденсаторов предназначена для обеспечения охла-ждающей водой конденсаторов турбо-агрегата, конденсаторов турбины питательных насосов и теплообменни-ков машинного зала блока, таких как воздухоохладитель трансформатора, теплообменники контура охлаждения водорода, маслоохладители турбин,
Слайды и текст этой презентации

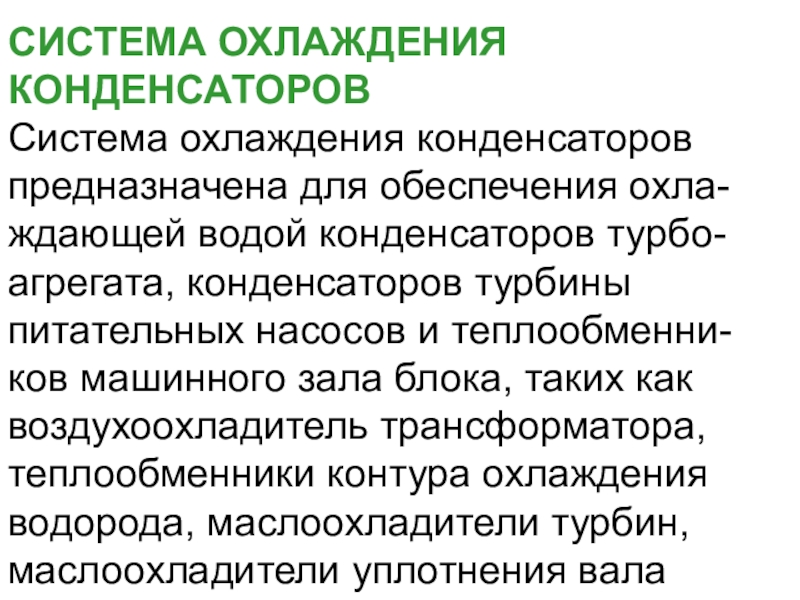

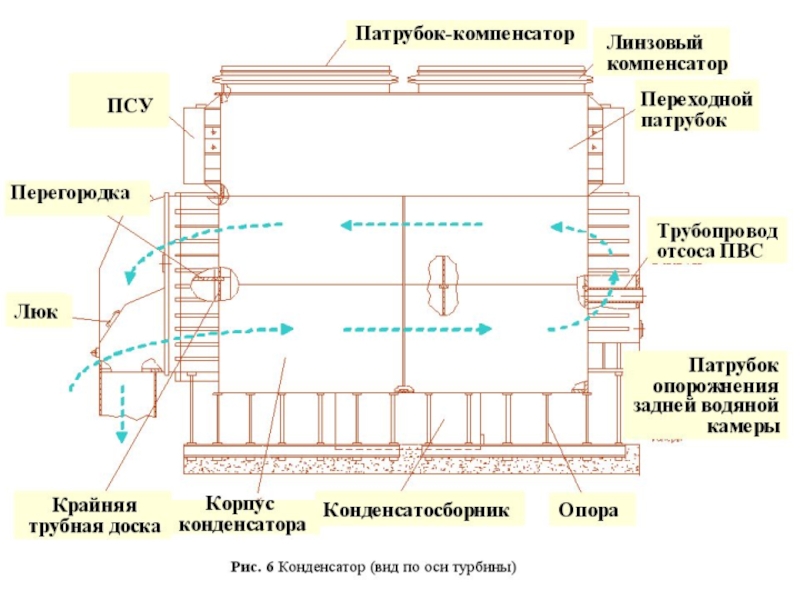

Слайд 2СИСТЕМА ОХЛАЖДЕНИЯ КОНДЕНСАТОРОВ
Система охлаждения конденсаторов предназначена для обеспечения охла-ждающей водой
Слайд 3генератора. Кроме того, система охлаждения конденсаторов предназначе-на для подачи рабочей
воды на водо-струйные эжекторы конденсаторов, циркуляционной системы и уплотнений турбины.
В технической литературе, некоторых технических описаниях оборудования энергоблоков система охлаждения конденсаторов называется циркуляционной системой. Система охлаждения конденсаторов входит в единую систему технического
Слайд 4водоснабжения блока.
Техническое водоснабжение блока состоит из следующих систем:
охлаждения конденсаторов;
технического
водоснабжения неответственных потребителей;
технического водоснабжения ответственных потребителей
(потребители реакторного отделения);
охлаждения технической воды
в градирнях и брызгальных бассейнах;пожаротушения энергоблока.

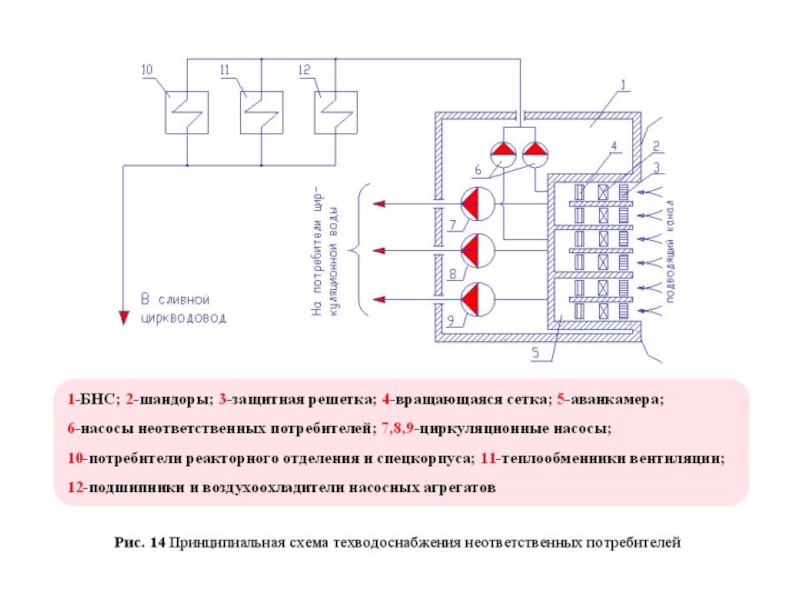

Слайд 5Система технического водоснабжения неответственных потребителей предназначена для подачи охлаждаю-щей воды
к следующим потребителям:
циркуляционным насосам системы охлаждения конденсаторов (охлаждение
электродвигателей насосов, смазка подшипников, промывка вращающихся сеток на всасывающих трубопроводах насосов);маслоохладителям системы регулирования турбогенератора;
Слайд 6конденсаторам пароэжекторных холодильных машин;
технологическому конденсатору;
маслоохладителям трансформаторов;
насосам слива сепарата (охлаждение
маслованн подшипников);
конденсатным электронасосам I ступени (охлаждение маслованн подшипников);
конденсатным электронасосам II
ступени (охлаждение маслованн подшипников);

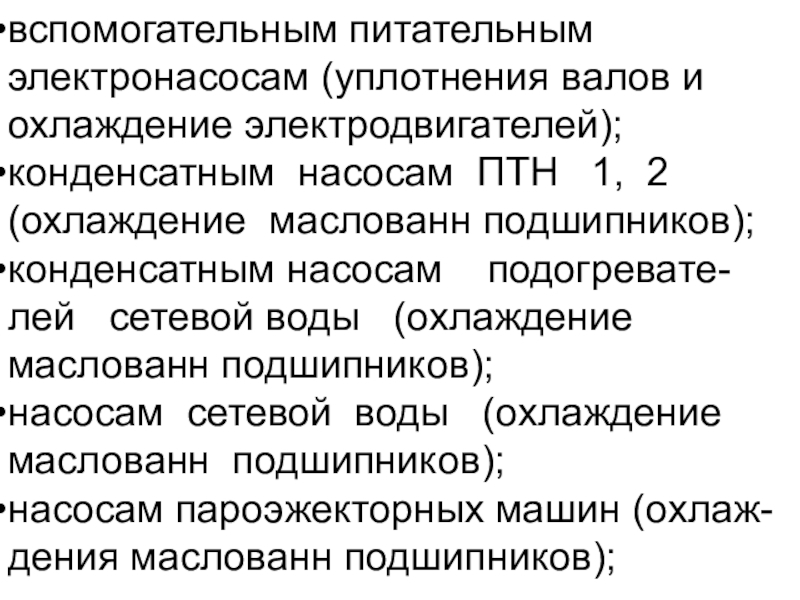

Слайд 7вспомогательным питательным электронасосам (уплотнения валов и охлаждение электродвигателей);
конденсатным насосам ПТН
1, 2 (охлаждение маслованн подшипников);
конденсатным насосам подогревате-лей
сетевой воды (охлаждение маслованн подшипников);насосам сетевой воды (охлаждение маслованн подшипников);
насосам пароэжекторных машин (охлаж-дения маслованн подшипников);

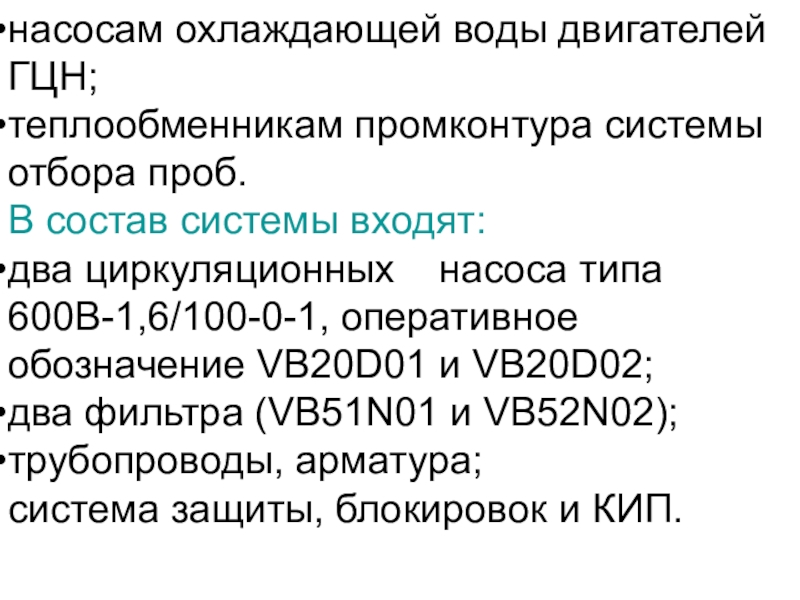

Слайд 8насосам охлаждающей воды двигателей ГЦН;
теплообменникам промконтура системы отбора проб.

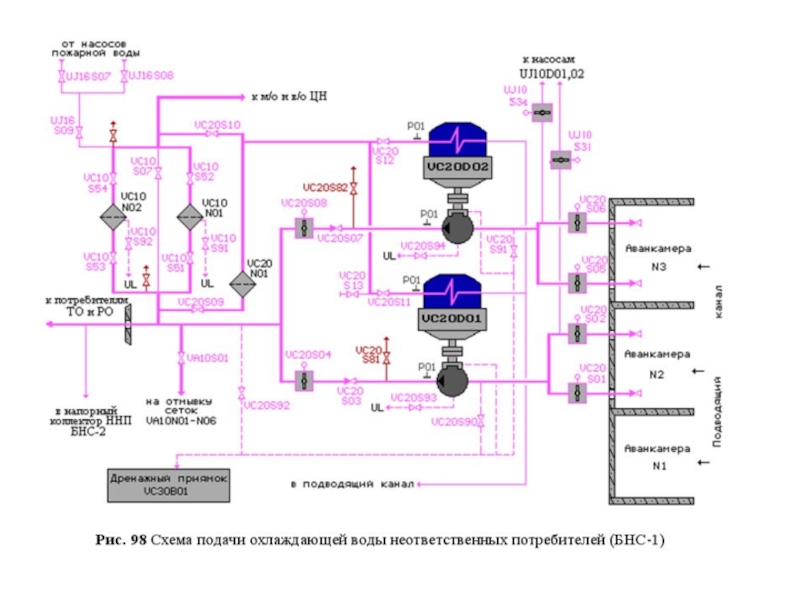

В состав
системы входят:

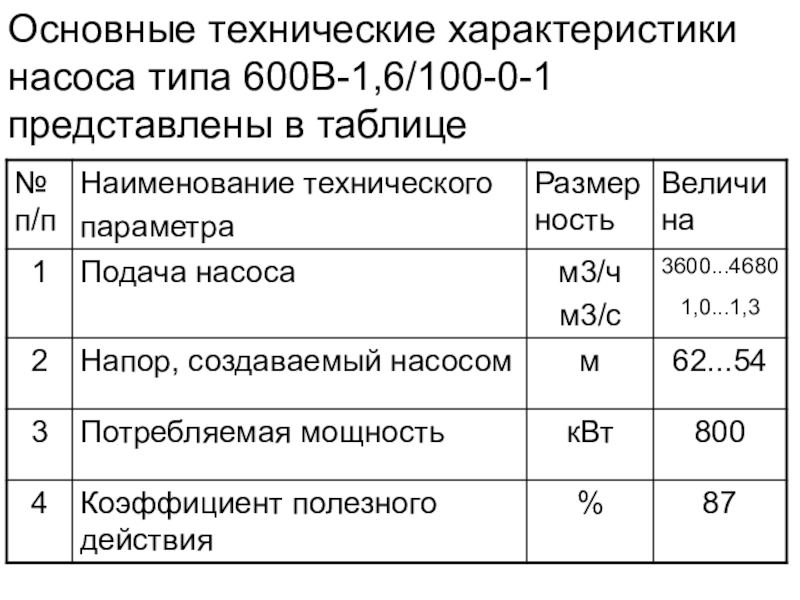

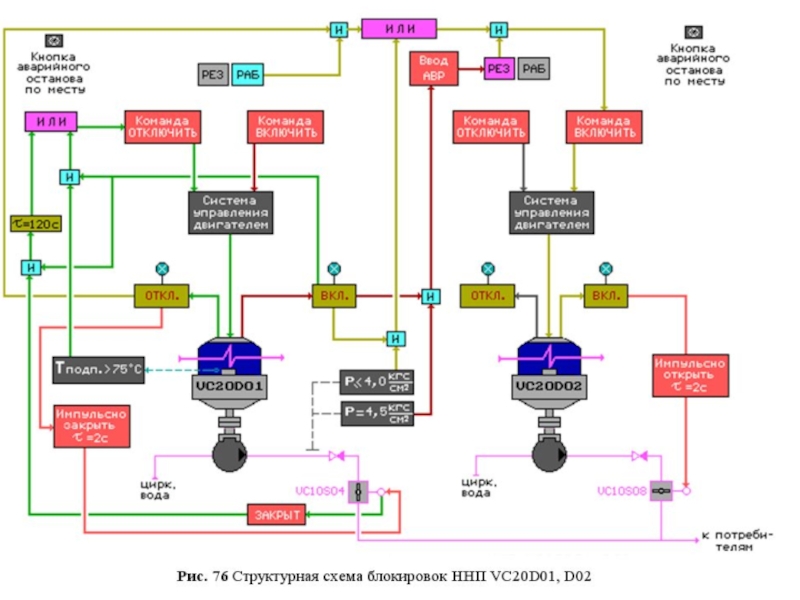

два циркуляционных насоса типа 600В-1,6/100-0-1, оперативное обозначение VB20D01
и VB20D02;два фильтра (VB51N01 и VB52N02);
трубопроводы, арматура;
система защиты, блокировок и КИП.
Слайд 11При прочих равных условиях величины экономичности конденсационной установки и переохлаждения
конденсата во многом зависят от температуры и количества охлаждаемой воды,
подавае-мой на конденсаторы турбоагрегата. Температура охлаждающей воды конденсаторов на входе в конденсаторы находи
тся в широких пределах: tох.в = 2...15 °С зимой и tох.в= 15...33°С — летом. Как правило, двухходовые конденсаторы АЭС проектируются на температуру
Слайд 12охлаждающей воды tох.в = 22°С, а одноходовые конденсаторы —
на
tох.в =15°С для номинальной мощности блока. Следовательно,
если уменьшает-ся температура охлаждающей воды кон-денсаторов и если при этом не снижает-ся ее количество, то это неизбежно не только уменьшает КПД установки, но и ведет к переохлаждению конденсата и, как следствие, к увеличению раствори-мости коррозионно-агресивных газов в конденсате.

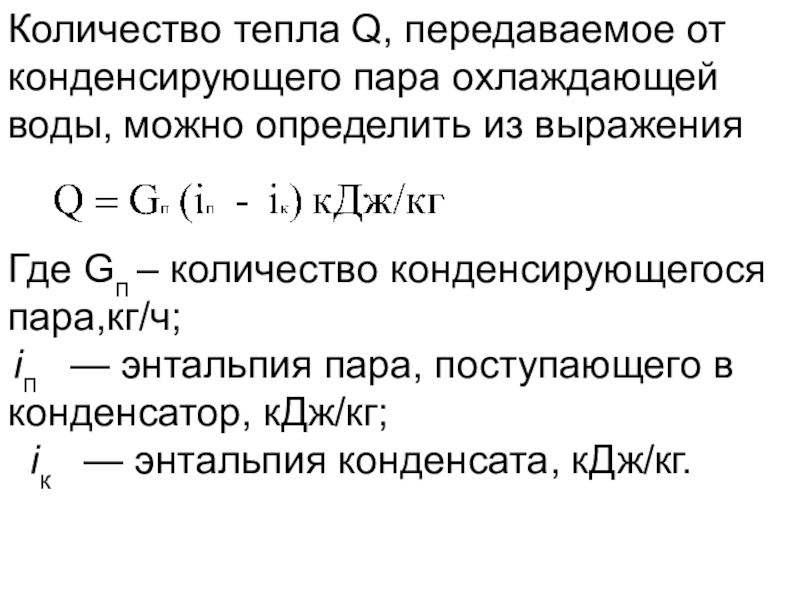

Слайд 13Количество тепла Q, передаваемое от конденсирующего пара охлаждающей воды, можно
определить из выражения
Где Gп – количество конденсирующегося
пара,кг/ч;
iп
— энтальпия пара, поступающего в конденсатор, кДж/кг; iк — энтальпия конденсата, кДж/кг.

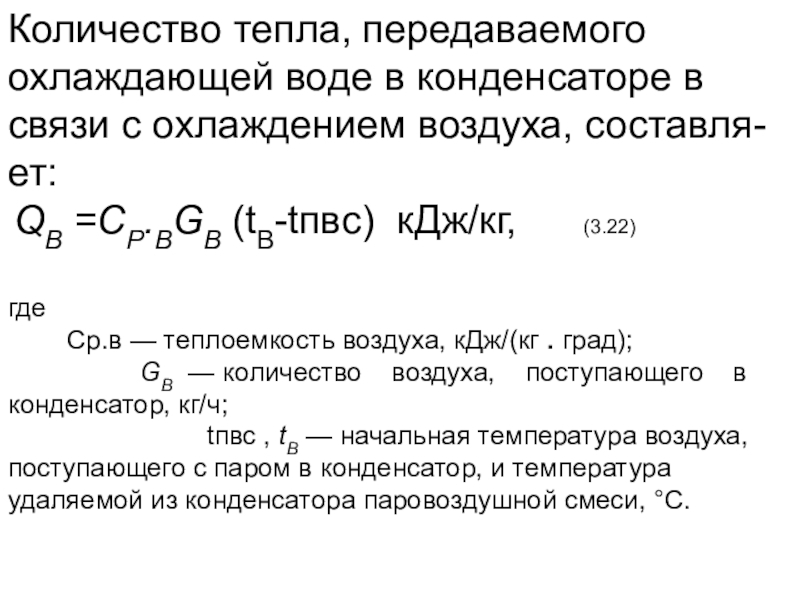

Слайд 14Количество тепла, передаваемого охлаждающей воде в конденсаторе в связи с
охлаждением воздуха, составля-ет:
QB =CP.BGB (tB-tпвс) кДж/кг,
(3.22)где
Ср.в — теплоемкость воздуха, кДж/(кг . град);
GB — количество воздуха, поступающего в конденсатор, кг/ч;
tпвс , tB — начальная температура воздуха, поступающего с паром в конденсатор, и температура удаляемой из конденсатора паровоздушной смеси, °С.

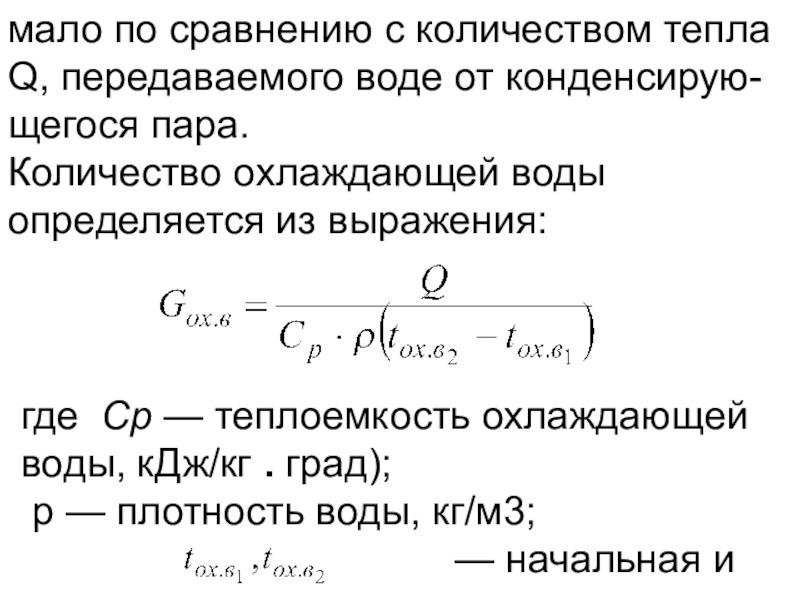

Слайд 15мало по сравнению с количеством тепла Q, передаваемого воде от
конденсирую-щегося пара.
Количество охлаждающей воды определяется из выражения:
где Ср — теплоемкость
охлаждающей воды, кДж/кг . град);р — плотность воды, кг/м3;
— начальная и
Слайд 16конечная температуры охлаждающей воды, °С.
Количество охлаждающей воды, а следо-вательно и
необходимая производитель-ность циркуляционного насоса, обратно пропорционально нагреву воды в конденсаторе:
Для
обеспечения теплообмена в конден-саторе между температурой насыщения tн, соответствующей давлению в конден-(3.24)
Слайд 17саторе рк , и конечной температурой ох-лаждающей воды должна быть
положи-тельная разность , которую в теории конденсанционных установок принято называть
температурным напором:оС.
(3.25)
Из выражений (3.24) и (3.25) можно получить следующую зависимость:
Слайд 18оС. (3.26)
Как правило, для конденсационных уста-новок АЭС
величина нагрева воды в кон-денсаторе ∆tв = 6...10°С, а величина
температурного напора = 3...5 °С.С учетом предыдущих рассуждений не-обходимость в переменной производите-льности циркуляционных насосов охлаж-дения конденсаторов вполне очевидна.

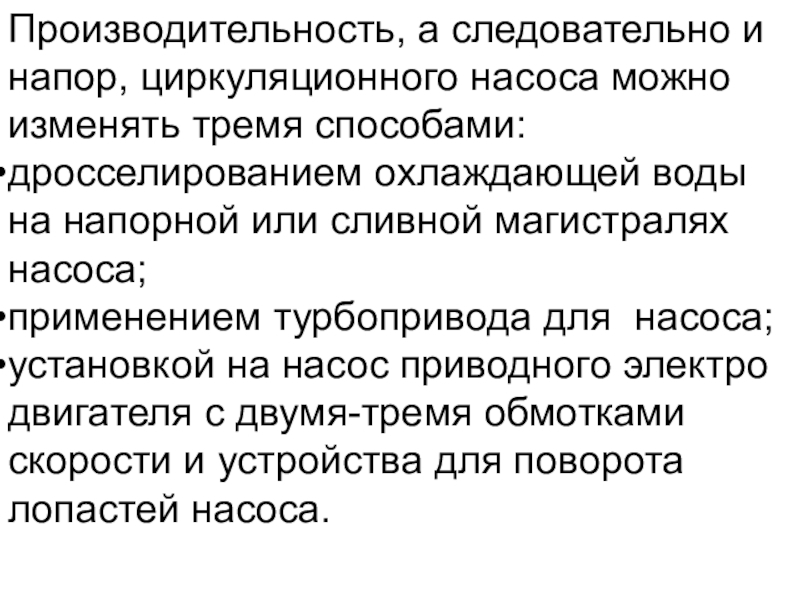

Слайд 19Производительность, а следовательно и напор, циркуляционного насоса можно изменять тремя
способами:
дросселированием охлаждающей воды на напорной или сливной магистралях насоса;
применением
турбопривода для насоса;установкой на насос приводного электро
двигателя с двумя-тремя обмотками скорости и устройства для поворота лопастей насоса.
Слайд 20С точки зрения технико-экономического решения по изменению расхода охлажда
ющей воды
конденсаторов на АЭС уста-навливаются двухскоростные электродви
гатели с устройством поворота лопастей
осевого насоса от +2° до —9°.Производительность и напор циркуляци-онного осевого насоса зависят от его ча-стоты вращения.
Для охлаждения основных конденсато-ров ПТУ АЭС разработана и использует-ся прямоточная схема циркуляционной
Слайд 21воды с сифоном. Принципиальная схема
сифона представлена на рис. а. Сифон (от греческого
siphon — трубка, насос) представляет собой изог-нутую трубку с коленами разной длины, по которой перекачивается вода (жидко-сть) из сосуда с более высоким уровнем в сосуд с более низким уровнем воды. Чтобы сифон начал работать, его необходимо предварительно заполнить водой. Действие сифона объясняется тем, что на объем воды, заполняющей верхнюю
Слайд 22часть сифона (заштриховано), давление со стороны, где расположен верхний резервуар,
т. е. слева, больше, чем со стороны, где находится нижний
(т. е. справа). Так, в начальный момент течения воды давление слева равно,а давление справа
(где γ — удельный вес воды, р0 — давление на свободную поверхность воды и h2>h1). Таким образом при тече-нии воды по сифону в верхней его части
Слайд 23устанавливается давление, пониженное по сравнения с р0. Уменьшение давления здесь
тем больше, чем больше разно-сть высот h2 — h1 и
потеря энергии воды на преодоление сопротивления трубки. Это обстоятельство ограничивает разность высот воды, а следовательно, и дейст-вие сифона. При давлении в потоке ниже некоторого предельного значения возникает кавитация и происходит раз-рыв сплошности столба воды.

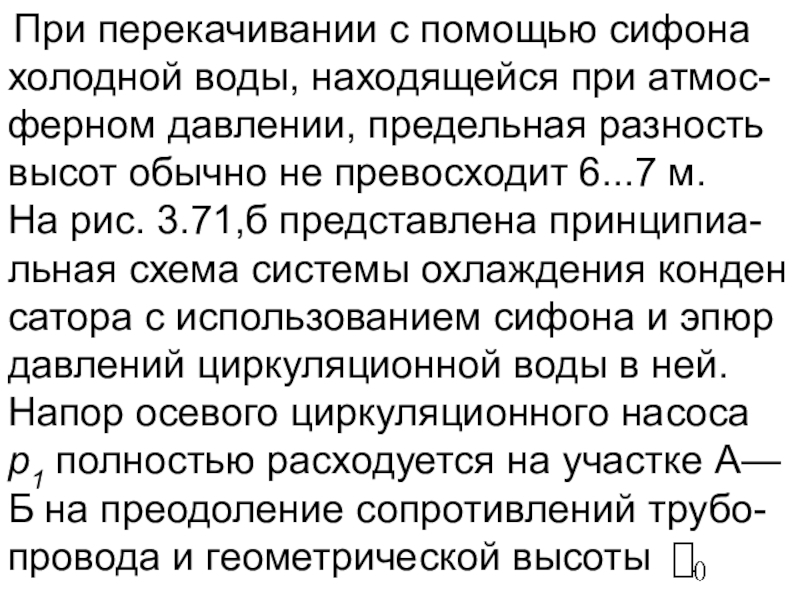

Слайд 24 При перекачивании с помощью сифона холодной воды, находящейся при
атмос-ферном давлении, предельная разность высот обычно не превосходит 6...7 м.
На
рис. 3.71,б представлена принципиа-льная схема системы охлаждения конденсатора с использованием сифона и эпюр давлений циркуляционной воды в ней.
Напор осевого циркуляционного насоса р1 полностью расходуется на участке А—Б на преодоление сопротивлений трубо-провода и геометрической высоты

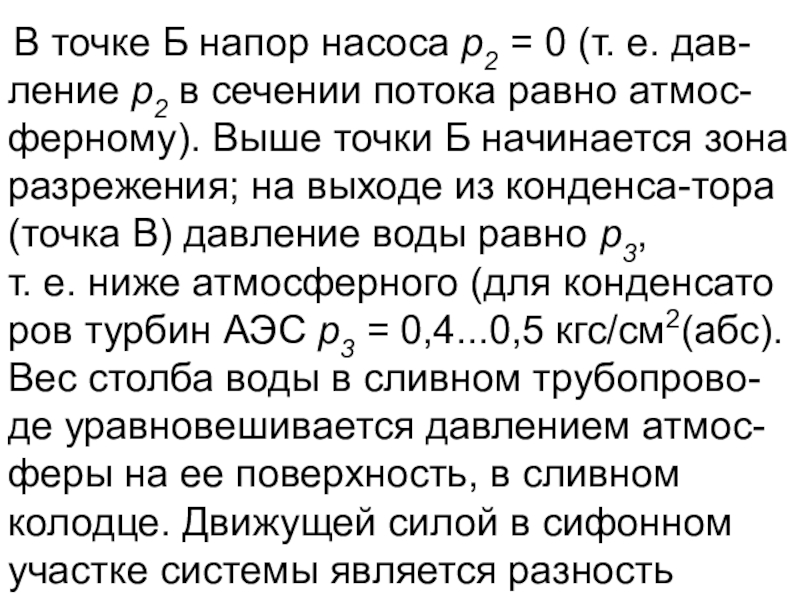

Слайд 25 В точке Б напор насоса р2 = 0 (т.
е. дав-ление р2 в сечении потока равно атмос-ферному). Выше точки
Б начинается зона разрежения; на выходе из конденса-тора (точка В) давление воды равно р3,т. е. ниже атмосферного (для конденсато
ров турбин АЭС р3 = 0,4...0,5 кгс/см2(абс). Вес столба воды в сливном трубопрово-де уравновешивается давлением атмос-феры на ее поверхность, в сливном колодце. Движущей силой в сифонном участке системы является разность

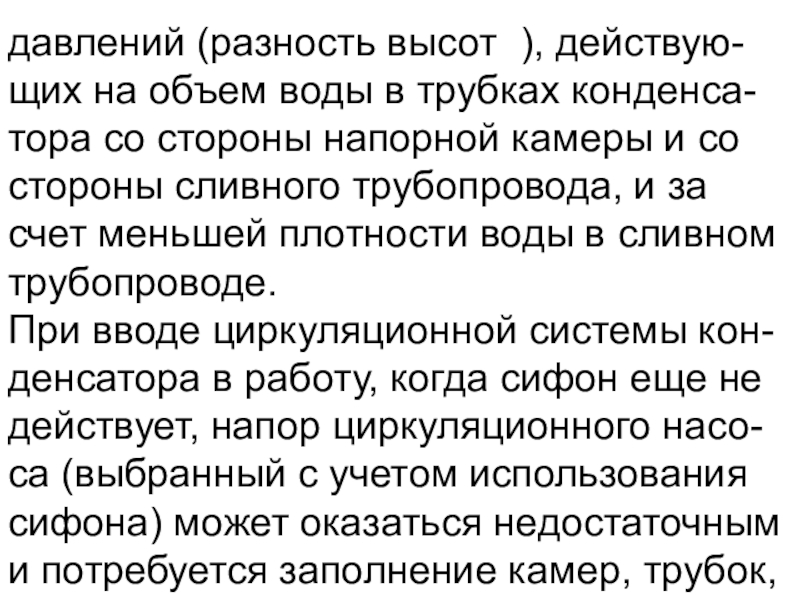

Слайд 26давлений (разность высот ), действую-щих на объем воды в трубках
конденса-тора со стороны напорной камеры и со стороны сливного трубопровода,
и за счет меньшей плотности воды в сливном трубопроводе.При вводе циркуляционной системы кон-денсатора в работу, когда сифон еще не действует, напор циркуляционного насо-са (выбранный с учетом использования сифона) может оказаться недостаточным и потребуется заполнение камер, трубок,

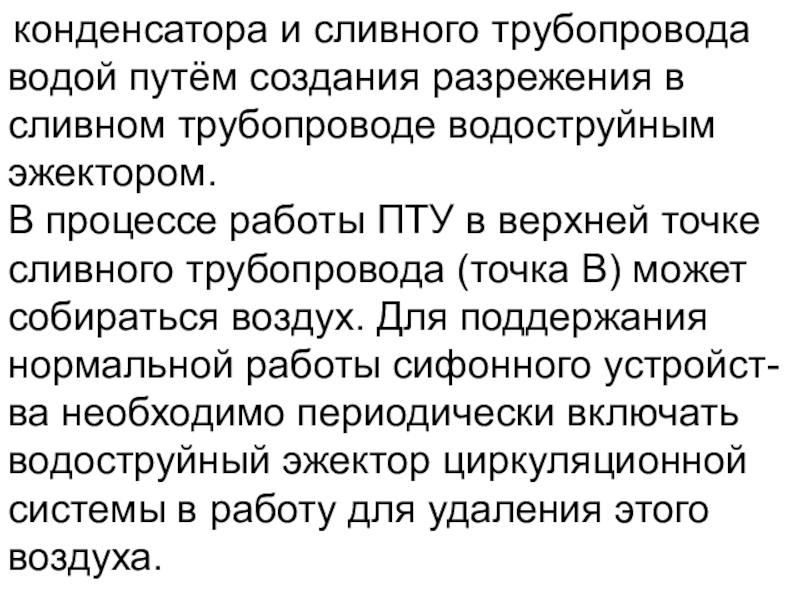

Слайд 27 конденсатора и сливного трубопровода водой путём создания разрежения в
сливном трубопроводе водоструйным эжектором.
В процессе работы ПТУ в верхней точке
сливного трубопровода (точка В) может собираться воздух. Для поддержания нормальной работы сифонного устройст-ва необходимо периодически включать водоструйный эжектор циркуляционной системы в работу для удаления этого воздуха.

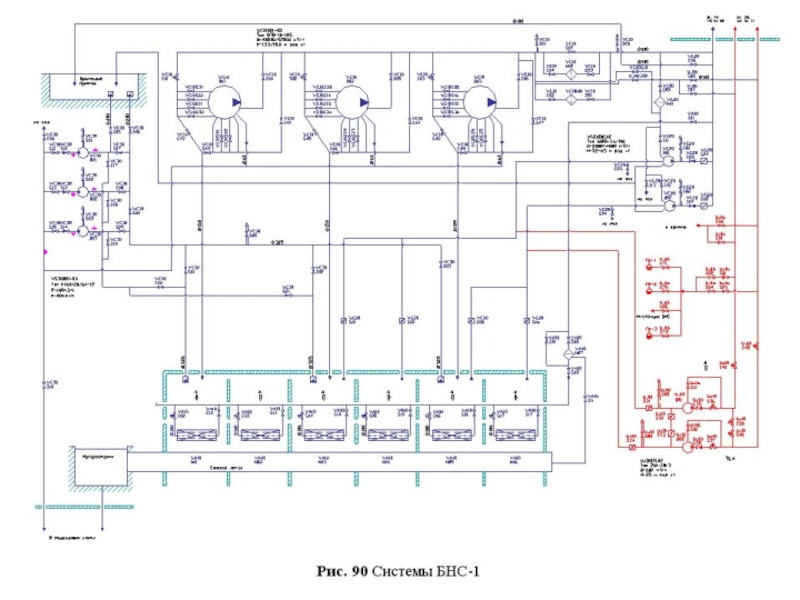

Слайд 28В состав системы охлаждения конденса-торов входят следующие элементы (см. рис.
3.28):

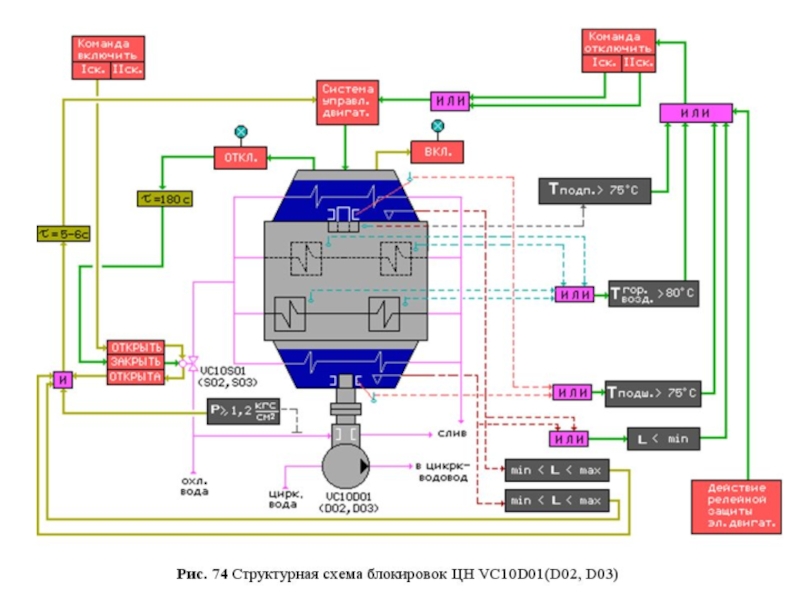

четыре циркуляционных насоса типа ОПВ-2-185 ЭГ или
170ДПВ-12/22, оперативное обозначение
VC10D01—VC10D04;три центробежных насоса типа
Д 3200-75, оперативное обозначение VC81D01—VC83D01. Насосы предназначены для подачи рабо-
чей воды на водоструйные эжекторы;
Слайд 29система очистки трубок конденсаторов резиновыми шариками;

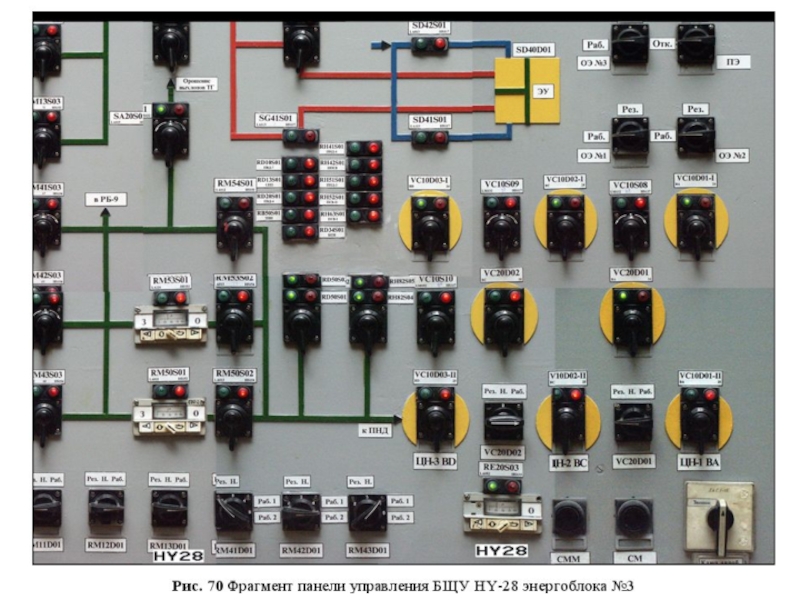

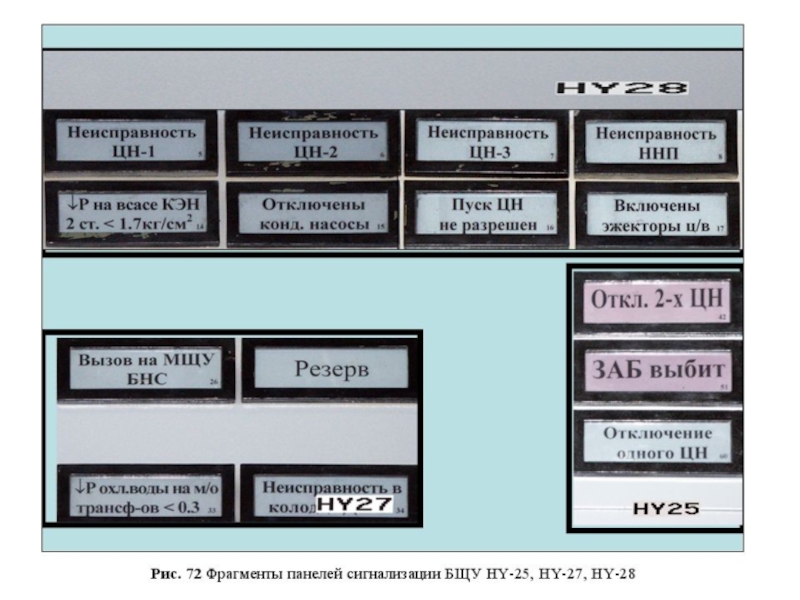

система управления, блокировок, защиты
и КИП;
трубопроводы и арматура.
Циркуляционный насос ОПВ-2-185ЭГ предназначен для подачи охлажденной
воды в конденсаторы турбин и другие теплообменники машзала. Конструкция насоса в разделе «Насосы»

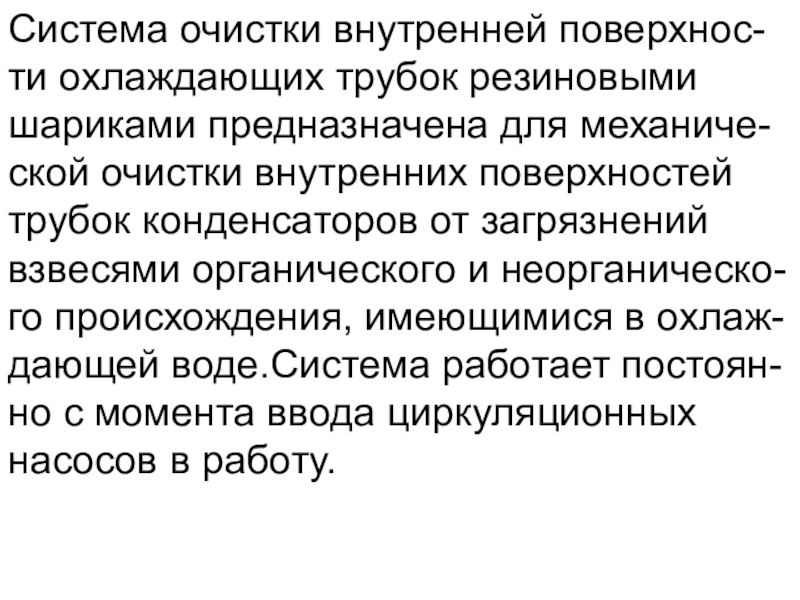

Слайд 30Система очистки внутренней поверхнос-ти охлаждающих трубок резиновыми шариками предназначена для
механиче-ской очистки внутренних поверхностей трубок конденсаторов от загрязнений взвесями органического
и неорганическо-го происхождения, имеющимися в охлаж-дающей воде.Система работает постоян-но с момента ввода циркуляционных насосов в работу.
Слайд 31В состав системы входят следующие элементы:
насос типа Д 320-50, который
предназ-
начен для подачи технической воды на водоструйные эжекторы;
четыре водоструйных эжектора,
которые предназначены для подачи шариков от шарикоулавливающего устройства (конуса), установленного на сливном трубопроводе конденсатора, в напорный трубопровод конденсатора;
Слайд 32четыре конуса для улавливания шариков и подачи их к
эжекторам. Конусы (в виде штампованной сетки) устанавливаются на
сливных трубопроводах конденсаторов;четыре смотровые трубы;
трубопроводы и арматура.
Система очистки трубок конденсаторов резиновыми шариками работает следую-щим образом. Насос типа Д 320-50 (напор 3,9 кгс/см2, производительность 360 м3/ч) подает техническую воду на

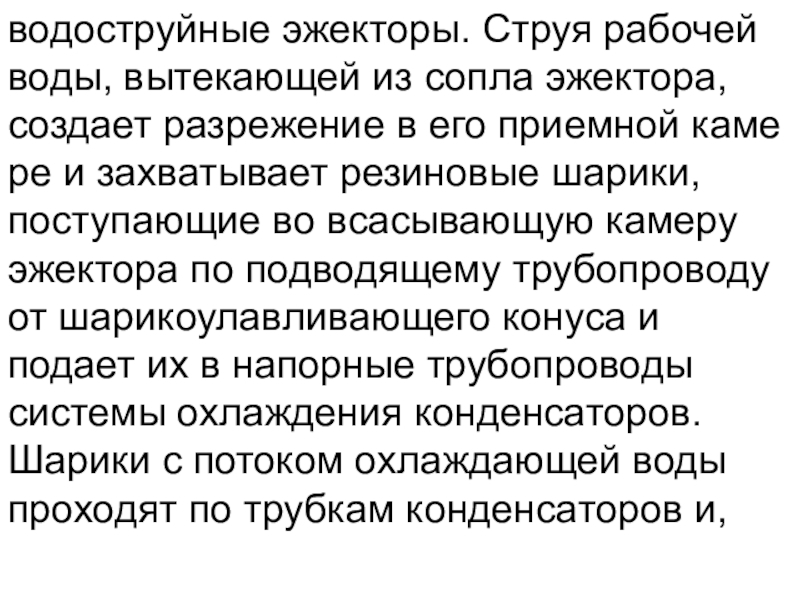

Слайд 33водоструйные эжекторы. Струя рабочей воды, вытекающей из сопла эжектора, создает
разрежение в его приемной каме
ре и захватывает резиновые шарики, поступающие
во всасывающую камеру эжектора по подводящему трубопроводу от шарикоулавливающего конуса и подает их в напорные трубопроводы системы охлаждения конденсаторов. Шарики с потоком охлаждающей воды проходят по трубкам конденсаторов и,

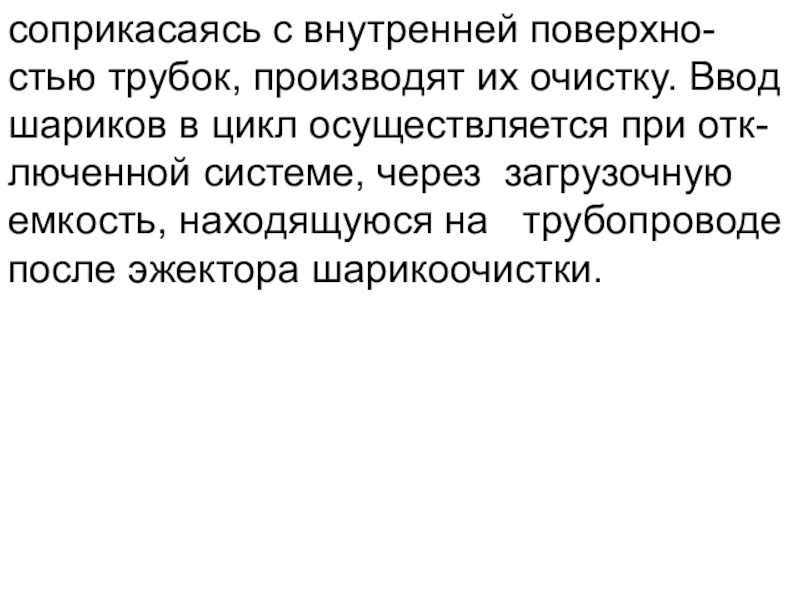

Слайд 34соприкасаясь с внутренней поверхно-стью трубок, производят их очистку. Ввод шариков
в цикл осуществляется при отк-люченной системе, через загрузочную емкость,
находящуюся на трубопроводе после эжектора шарикоочистки.
