Слайд 13. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
3.1. Технико-экономическая целесообразность восстановления деталей
3.2. Способы восстановления
деталей
Слайд 23. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
3.1. Технико-экономическая целесообразность восстановления деталей
Надежность отремонтированных автомобилей
в большой мере зависит оттого, какими способами восстанавливают детали и
как организовано это восстановление.
Выбор способа восстановления зависит от конструктивно-технологических особенностей и условий работы деталей, их износов, эксплуатационных свойств самих способов, определяющих долговечность отремонтированных деталей, и стоимости их восстановления.
При выборе способа восстановления крупногабаритных деталей, замена которых в процессе эксплуатации связана с длительными простоями автомобилей и требует использования подъемно-транспортного или другого оборудования, может найти применение балльная система оценки качества и эффективности процессов. Сущность балльной оценки состоит в том, что для каждого параметра, характеризующего способ восстановления деталей, устанавливают эталонное значение оценочного балла. При повышении или понижении значения оценочного параметра пропорционально изменяется балл.
Слайд 33. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Общая суммарная оценка в баллах для каждого
способа восстановления
При аттестации способов восстановления по проводимой методике необходимы опытно-статистические
данные по показателям конкурирующих способов для конкретного ремонтного предприятия, на котором проводится это мероприятие.
Слайд 43. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Методика расчета оценочного балла включает следующие этапы:
назначение конкурирующих способов восстановления для аттестуемой детали, выбор эталонного способа,
расчет оценочных баллов для каждого из конкурирующих способов, сравнение полученных результатов и принятие решения.
Использование этой методики оценки требует достаточно правильного определения коэффициентов значимости каждого из показателей. Очевидно, значения коэффициентов значимости будут зависеть от предназначения способов, специализации ремонтных предприятий, метода организации производства, производственной программы.
Рассмотренные критерии и балльная оценка выражают техническую часть задачи без учета экономической целесообразности того или иного способа. Поэтому необходима еще оценка способов восстановления при помощи экономического критерия, определяемого стоимостью восстановления деталей.
Слайд 53. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Так как стоимость восстановления деталей во многом
зависит от программы, необходимо установить число деталей, требующих ремонта.
Число одноименных
деталей, подлежащих восстановлению:
Слайд 63. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Исследования показывают, что распределение размеров изношенных деталей
подчиняется нормальному закону или близко к нему. Тогда формула
определения вероятности годных деталей будет иметь вид
Слайд 73. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Лекция окончена.
Спасибо за внимание.

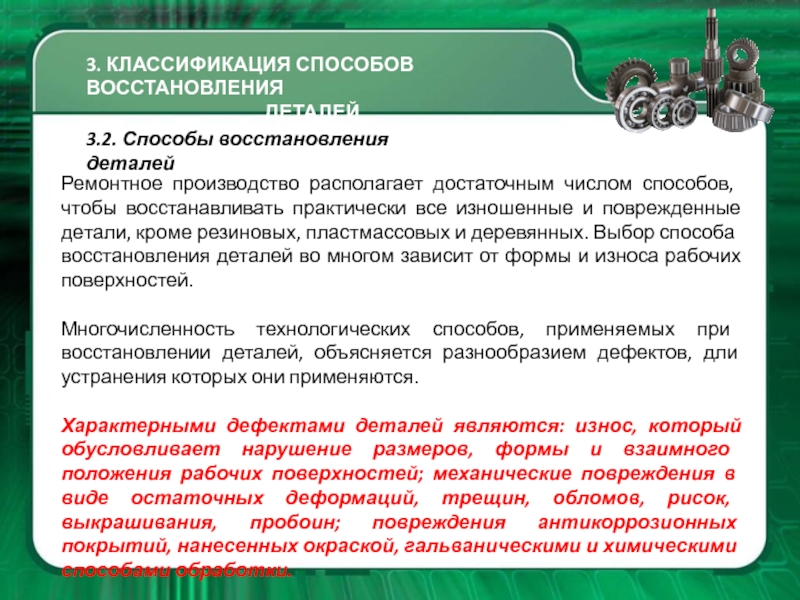

Слайд 83. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
3.2. Способы восстановления деталей
Ремонтное производство располагает достаточным
числом способов, чтобы восстанавливать практически все изношенные и поврежденные детали,
кроме резиновых, пластмассовых и деревянных. Выбор способа восстановления деталей во многом зависит от формы и износа рабочих поверхностей.
Многочисленность технологических способов, применяемых при восстановлении деталей, объясняется разнообразием дефектов, дли устранения которых они применяются.
Характерными дефектами деталей являются: износ, который обусловливает нарушение размеров, формы и взаимного положения рабочих поверхностей; механические повреждения в виде остаточных деформаций, трещин, обломов, рисок, выкрашивания, пробоин; повреждения антикоррозионных покрытий, нанесенных окраской, гальваническими и химическими способами обработки.
Слайд 93. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Большинство деталей с такими дефектами в процессе
ремонта должны быть восстановлены.
Целью ремонта является восстановление следующих качеств детали:
прочности;
формы
и размеров деталей;
качества поверхностного слоя;
шероховатости поверхности;
защитных покрытий.
В результате высоких нагрузок, накопления усталости, деформаций и т. д. в детали или в конструктивном, узле могут возникнуть дефекты в виде трещин. Наличие трещин снижает статическую и усталостную прочность деталей. Усталостная прочность снижается также при наличии глубоких забоин и царапин. Поэтому при восстановлении деталям необходимо возвратить прочностные свойства.
Слайд 103. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Детали, подверженные трению или нагреву, при эксплуатации
теряют размеры, форму и взаимное расположение поверхностей. В этом случае
при восстановлении следует возвратить деталям форму и размеры, заданные технической документацией.
Детали, подверженные ударам абразивных частиц, имеют дефекты в виде забоин, царапин, местных углублений и износов. Эти дефекты снижают качество поверхности, что обусловливается изнашиванием деталей в результате трения. Большинство деталей автомобилей и дорожных машин имеют изменения в поверхностных слоях вследствие коррозии, наклепа, внутренних изменений и структурных, преобразований. При этом поражаются тонкие слои металла. Нарушение шероховатости поверхности и изменения в поверхностных слоях снижают прочностные характеристики детали. В таких деталях восстанавливают шероховатость поверхности и качество поверхностного слоя. Это достигается удалением поврежденных слоев металла с соблюдением требований к форме и размерам поверхностей.
Слайд 113. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Детали, работающие в агрессивной среде, при изготовлении
защищают от коррозии специальными металлическими, полимерными и другими покрытиями, которые
в процессе работы постепенно разрушаются и начинают корродировать. Таким образом, при ремонте необходимо восстановить эти покрытия.
Восстановление геометрической формы и размеров деталей возможно при выполнении следующих технологических операций:
наращивание поверхностных слоев материала вместо изношенного; пластическое деформирование для восстановления размеров изношенных участков детали;
замена части детали и установка дополнительных элементов;
удаление части материала после обработки ее поверхностных слоев.
К операции по восстановлению физико-механических свойств материала деталей следует отнести устранение дефектов и упрочнение материала тем или иным видом обработки для ослабления вредного действия микроповреждений в наиболее ответственных участках деталей.
Слайд 123. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Технологические способы восстановления деталей можно представить в
виде двух групп: способы наращивания и способы обработки.
К способам наращивания
относятся способы, при которых изношенный материал детали компенсируют нанесением других материалов, в том числе и синтетических. К ним относятся сварка и наплавка, напыление, металлизация, пайка, нанесение электролитических металлопокрытий и полимерных материалов.
К способам обработки отнесены следующие технологические способы:
обработки давлением
слесарно-механическая обработка
электрические способы обработки
упрочняющая обработка и т. д.
Слайд 133. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Слесарно-механическая обработка применяется как самостоятельный способ ремонта
деталей, а также при обработке деталей под ремонтные размеры и
при постановке дополнительных ремонтных деталей. Кроме того, она является необходимой в ряде случаев при ремонте деталей другими способами .
Восстановление деталей пластической деформацией основано на использовании свойств металлов изменять под давлением внешних сил геометрическую форму и размеры без разрушения.
Восстановление деталей сваркой (наплавкой) заключается в том, что на изношенные поверхности деталей наплавляют металл, после чего их подвергают механической обработке. Кроме того, этот способ применяют при устранении на деталях механических повреждений (трещин, пробоин и т. д.).
Слайд 143. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Восстановление деталей газотермическим напылением заключается в том,
что на подготовленную соответствующим образом поверхность детали при помощи специального
аппарата напыляют сжатым воздухом или инертным газом расплавленный металл. После напыления деталь обрабатывают под требуемый размер.
Устранение дефектов пайкой представляет собой процесс, при котором соединение нагретых частей металла происходит в результате введения в зазор между ними расплавленного припоя.
Восстановление деталей электролитическим покрытием основано на осаждении металла на соответствующим образом подготовленную поверхность детали. Для ремонта изношенных деталей применяют хромирование и железнение (осталивание). Хромирование применяют так же, как защитно-декоративное покрытие деталей. Меднение и никелирование применяют как подслой при защитно-декоративном хромировании, а меднение еще применяют для защиты поверхностей деталей от цементации.

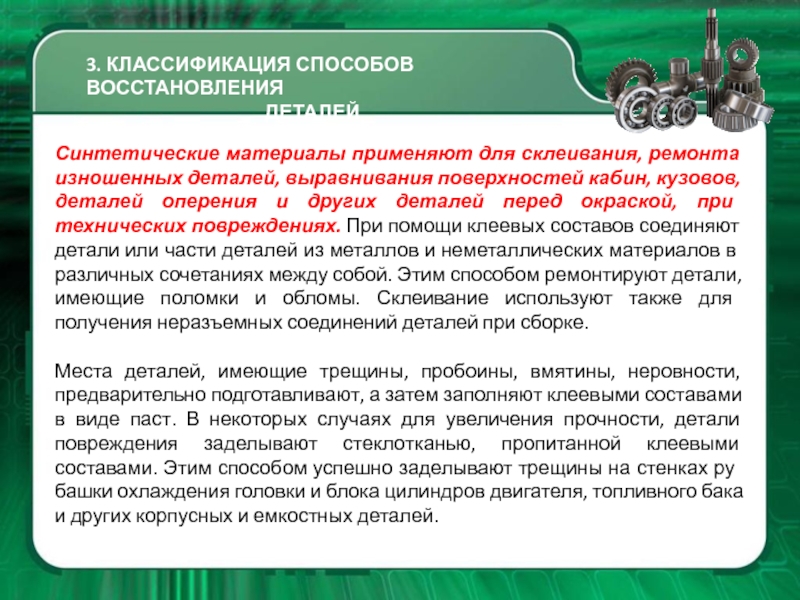

Слайд 153. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Синтетические материалы применяют для склеивания, ремонта изношенных
деталей, выравнивания поверхностей кабин, кузовов, деталей оперения и других деталей
перед окраской, при технических повреждениях. При помощи клеевых составов соединяют детали или части деталей из металлов и неметаллических материалов в различных сочетаниях между собой. Этим способом ремонтируют детали, имеющие поломки и обломы. Склеивание используют также для получения неразъемных соединений деталей при сборке.
Места деталей, имеющие трещины, пробоины, вмятины, неровности, предварительно подготавливают, а затем заполняют клеевыми составами в виде паст. В некоторых случаях для увеличения прочности, детали повреждения заделывают стеклотканью, пропитанной клеевыми составами. Этим способом успешно заделывают трещины на стенках рубашки охлаждения головки и блока цилиндров двигателя, топливного бака и других корпусных и емкостных деталей.
Слайд 163. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Покрытия из пластмасс на поверхности изношенных деталей
можно наносить различными способами: наплавлением на предварительно нагретую поверхность детали,
заливкой в пресс-формах, окунанием в жидкие полимерные материалы и др. Синтетическими материалами могут быть покрыты отдельные поверхности или вся деталь.
Электрическая обработка основана на явлении разрушения металла при электрическом искровом разряде. Этот вид обработки может применяться в качестве самостоятельного способа восстановления изношенных и поврежденных деталей, а также как операции, связанные с подготовкой или окончательной обработкой деталей, восстановленных другими способами.
Обрабатываемая деталь может быть изготовлена из любого металла или сплава. Материалом для инструмента могут служить латунь, медь, чугун, алюминий и его сплавы и др.
Слайд 173. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Упрочняющая обработка является одним из завершающих этапов
восстановления деталей и имеет целью достижения заданных физико-механических свойств.
Покраска в
процессе ремонта предназначается для защиты поверхности деталей от коррозиии и придания детали высоких эстетических качеств.
Слайд 183. КЛАССИФИКАЦИЯ СПОСОБОВ ВОССТАНОВЛЕНИЯ
ДЕТАЛЕЙ
Лекция окончена.
Спасибо за внимание.
