30 МИНУТ О РАСЧЁТАХ НА ПРОЧНОСТЬ : БУМАГА ИЛИ КОМПЬЮТЕР ?
Содержание
- 1. 30 МИНУТ О РАСЧЁТАХ НА ПРОЧНОСТЬ : БУМАГА ИЛИ КОМПЬЮТЕР ?
- 2. ЗАЧЕМ СЧИТАТЬ НА ПРОЧНОСТЬ ?Чтобы не ломалось
- 3. ДЛЯ РАСЧЁТОВ НА ПРОЧНОСТЬ НУЖНЫ… ( или
- 4. СОПРОМАТ В ПЕРВОМ ПРИБЛИЖЕНИИσ ≤ [σ][σ] = σy / n
- 5. МКЭ В ПЕРВОМ ПРИБЛИЖЕНИИσ ≤ [σ]
- 6. ЧТО ВИДНО С ПЕРВОГО ВЗГЛЯДА ?МЕТОД КОНЕЧНЫХ
- 7. ЧТО ВИДНО С ПЕРВОГО ВЗГЛЯДА ?МЕТОД КОНЕЧНЫХ
- 8. О ЛИНЕЙНЫХ И НЕЛИНЕЙНЫХ ЗАДАЧАХ…Рассмотрим группу студентов на пороге очередной сессии…

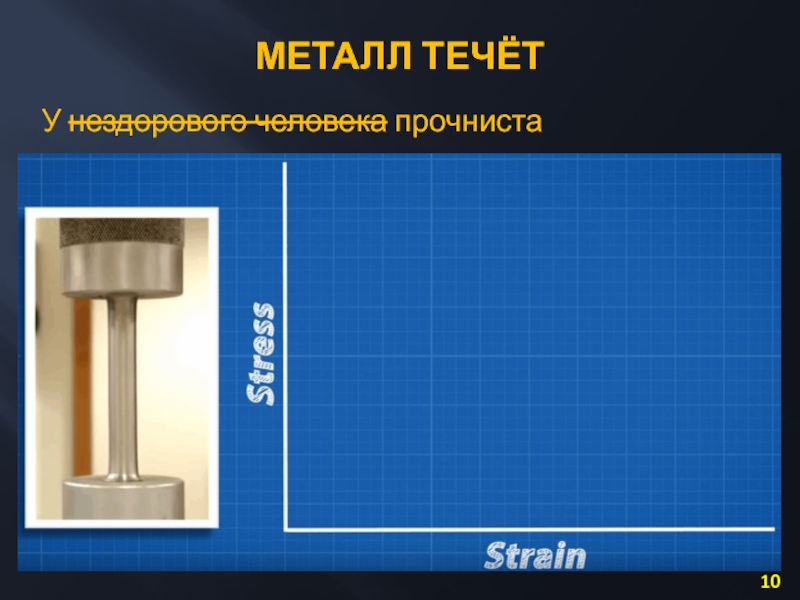

- 9. МЕТАЛЛ ТЕЧЁТУ здорового человека металлурга
- 10. МЕТАЛЛ ТЕЧЁТУ нездорового человека прочниста
- 11. РАЗНЫЕ МАТЕРИАЛЫ ТАКИЕ РАЗНЫЕДОРОГОЙ УГЛЕПЛАСТИКДЕШЁВАЯ СТАЛЬДОРОГАЯ СТАЛЬЗА ЭТО ДАДУТ НОБЕЛЕВСКУЮ ПРЕМИЮ
- 12. РАЗНЫЕ МАТЕРИАЛЫ ТАКИЕ РАЗНЫЕДЕШЁВАЯ СТАЛЬ
- 13. РАЗНЫЕ МАТЕРИАЛЫ ТАКИЕ РАЗНЫЕДОРОГОЙ УГЛЕПЛАСТИК
- 14. СГЛАЖИВАНИЕ ПИКОВ НАПРЯЖЕНИЙПластическое течение материала сглаживает пики напряжений
- 15. ДВЕ НОВОСТИРассчитывать пластическое течение металла в МКЭ
- 16. КАК ПОСТУПАЕТ С ПЛАСТИКОЙ СОПРОМАТ ?Сложные формулы
- 17. КАК ПОСТУПАЕТ С ПЛАСТИКОЙ СОПРОМАТ ?Подход для
- 18. РАССМОТРИМ КРОНШТЕЙНВ «исходной» конструкции под нагрузкой в нём возникают напряжения 770 МПа (линейный расчёт)
- 19. «НОВЫЙ» КРОНШТЕЙНДавайте его доработаем!490 МПа (линейный расчёт)
- 20. ИСХОДНЫЙ КРОНШТЕЙНВ исходной конструкции в нелинейном расчёте– 342 МПа
- 21. «НОВЫЙ» КРОНШТЕЙНВ «новой» конструкции в нелинейном расчёте –302 МПа
- 22. ЕЩЁ ОДИН ПРИМЕР: ТЕПЛОВЫЕ НАГРУЗКИТолько сила: 165

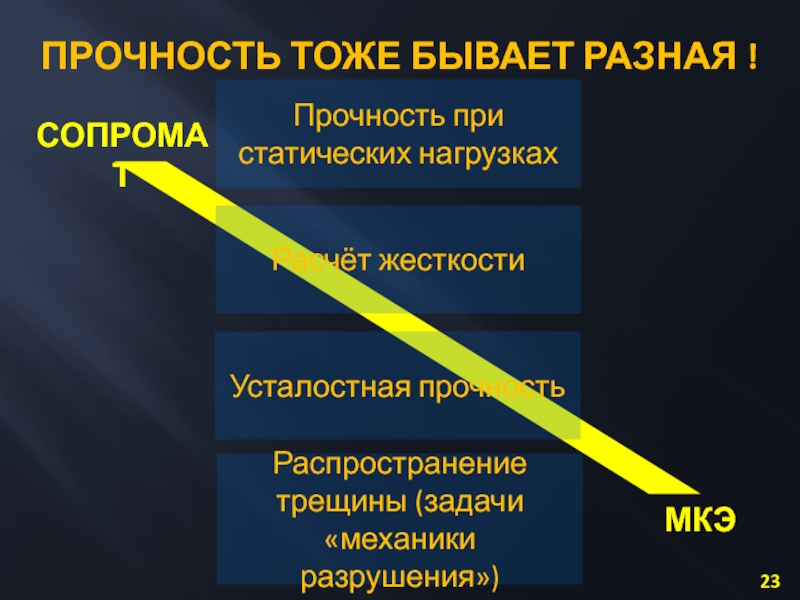

- 23. ПРОЧНОСТЬ ТОЖЕ БЫВАЕТ РАЗНАЯ !СОПРОМАТМКЭ
- 24. ОБЯЗАТЕЛЕН ЛИ МКЭ ДЛЯ ИНЖЕНЕРА ?
- 25. ОБЯЗАТЕЛЕН ЛИ МКЭ ДЛЯ ИНЖЕНЕРА ?Можно и
- 26. НЕМНОГО ОБ ANSYSSorry, «немного» не получится …
- 27. Основа продуктов ANSYS – постоянное совершенствование в
- 28. ANSYS Workbench Mechanical – расчёт на прочность, тепловые задачи и пр.
- 29. ANSYS Discovery AIM – продукт для конструкторов, связанные задачи: прочность, CFD, теплопередача и пр.
- 30. ANSYS Discovery Live – продукт для конструкторов, экспресс-оценка: прочность, CFD, теплопередача
- 31. ANSYS Additive Solutions – моделирование 3D-печати металлом с учётом металлургических процессов

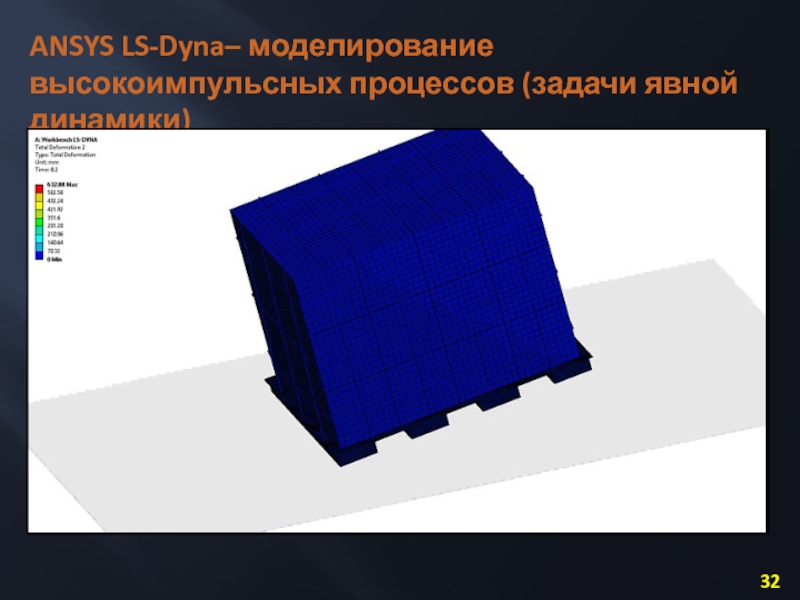

- 32. ANSYS LS-Dyna– моделирование высокоимпульсных процессов (задачи явной динамики)
- 33. ANSYS nCode – расчёт долговечности до возникновения трещины

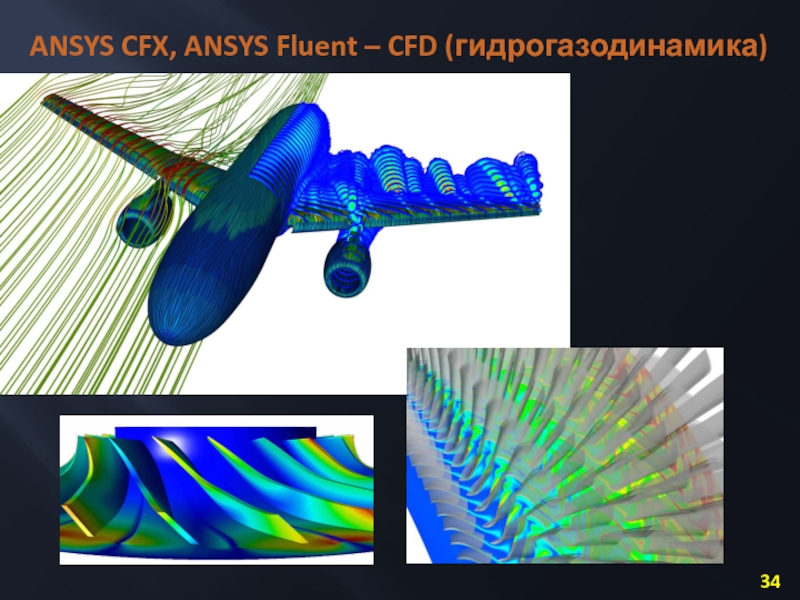

- 34. ANSYS CFX, ANSYS Fluent – CFD (гидрогазодинамика)
- 35. ANSYS Forte – двигатели внутреннего сгорания

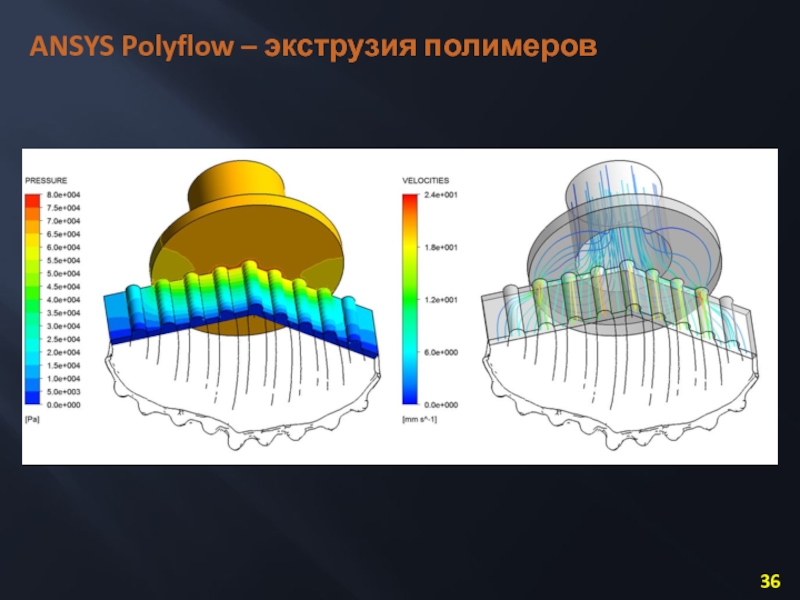

- 36. ANSYS Polyflow – экструзия полимеров
- 37. ANSYS IcePak – расчёты теплового состояния электронных приборов
- 38. ANSYS FENSAP-ICE – расчёты обледенения летательных аппаратов и двигателей
- 39. ANSYS Maxwell – низкочастотные электромагнитные явления
- 40. ANSYS HFSS – высокочастотные электромагнитные явления (антенны, связь, радары и т.д.)

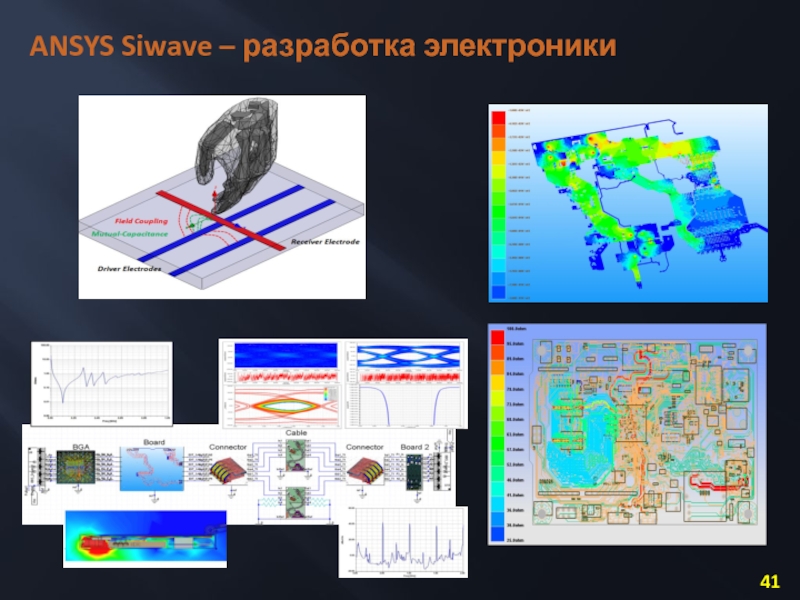

- 41. ANSYS Siwave – разработка электроники
- 42. ANSYS Optis – оптические системы, лидары и пр.
- 43. ANSYS SCADE – встраиваемое программное обеспечение
- 44. ANSYS Simplorer – системное моделирование
- 45. ANSYS Twin Builder – построение цифровых двойников сложных объектов

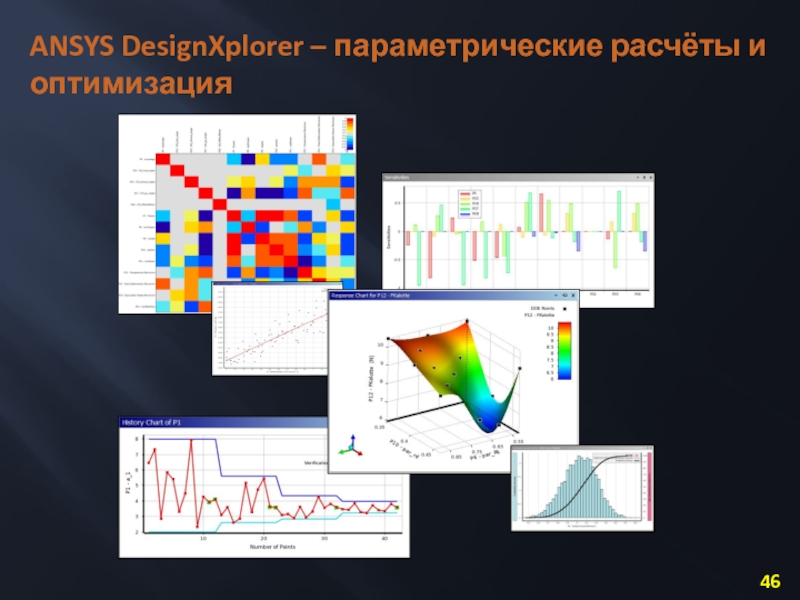

- 46. ANSYS DesignXplorer – параметрические расчёты и оптимизация
- 47. О ЧЁМ БУДУТ КУРСЫ ?Расчёт на прочность
- 48. ЭТО НЕ БОЛЬНО ?Начнём с нуля. Я
- 49. GO УЗНАВАТЬ ИНТЕРЕСНОЕ !
- 50. Скачать презентанцию
ЗАЧЕМ СЧИТАТЬ НА ПРОЧНОСТЬ ?Чтобы не ломалось когда не надоЧтобы ломалось когда надо Чтобы заниматься интересными вещами и получать за это хорошие деньги
Слайды и текст этой презентации
Слайд 130 МИНУТ
О РАСЧЁТАХ НА ПРОЧНОСТЬ :
БУМАГА ИЛИ КОМПЬЮТЕР ?
ВАКУЛЕНКО Сергей
Soft
Engineering Group
Слайд 2ЗАЧЕМ СЧИТАТЬ НА ПРОЧНОСТЬ ?
Чтобы не ломалось когда не надо
Чтобы
ломалось
когда надо
Чтобы заниматься интересными вещами и получать за это хорошие
деньги
Слайд 3ДЛЯ РАСЧЁТОВ НА ПРОЧНОСТЬ НУЖНЫ…
( или не нужны?.. )
МЕТОД КОНЕЧНЫХ
ЭЛЕМЕНТОВ
он же «МКЭ»,
он же «метод скінченних елементів»,
он же FEM -
«finite element method»СОПРОМАТ
«сопротивление материалов»,
он же «опір матеріалів»,
он же «mechanics of materials»)
И
/
ИЛИ
???
![СОПРОМАТ В ПЕРВОМ ПРИБЛИЖЕНИИσ ≤ [σ][σ] = σy / n](/img/thumbs/720cdb7557bbc612d022bb5406588509-800x.jpg "30 МИНУТ О РАСЧЁТАХ НА ПРОЧНОСТЬ : БУМАГА ИЛИ КОМПЬЮТЕР ? СОПРОМАТ В ПЕРВОМ ПРИБЛИЖЕНИИσ ≤ [σ][σ] = σy / n")
![МКЭ В ПЕРВОМ ПРИБЛИЖЕНИИσ ≤ [σ]](/img/thumbs/9213b2d2ed5335e4e92dcbacb3f3ea2e-800x.jpg "30 МИНУТ О РАСЧЁТАХ НА ПРОЧНОСТЬ : БУМАГА ИЛИ КОМПЬЮТЕР ? МКЭ В ПЕРВОМ ПРИБЛИЖЕНИИσ ≤ [σ]")
Слайд 6ЧТО ВИДНО С ПЕРВОГО ВЗГЛЯДА ?
МЕТОД КОНЕЧНЫХ ЭЛЕМЕНТОВ
Численный метод, работает
только в одну сторону
Универсальный в применении
СОПРОМАТ
Аналитический метод, формулы можно «разворачивать»
в любую сторонуНужно думать, как его применить

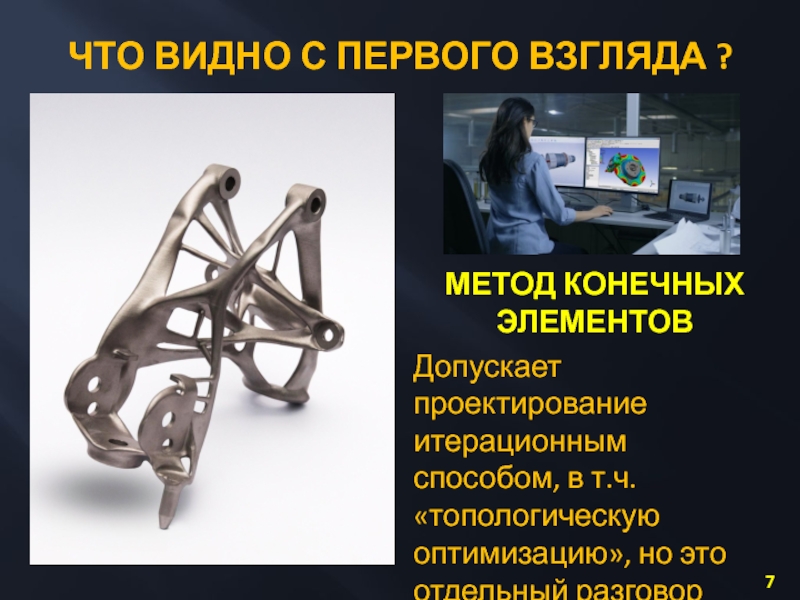

Слайд 7ЧТО ВИДНО С ПЕРВОГО ВЗГЛЯДА ?
МЕТОД КОНЕЧНЫХ ЭЛЕМЕНТОВ
Допускает проектирование итерационным
способом, в т.ч. «топологическую оптимизацию», но это отдельный разговор

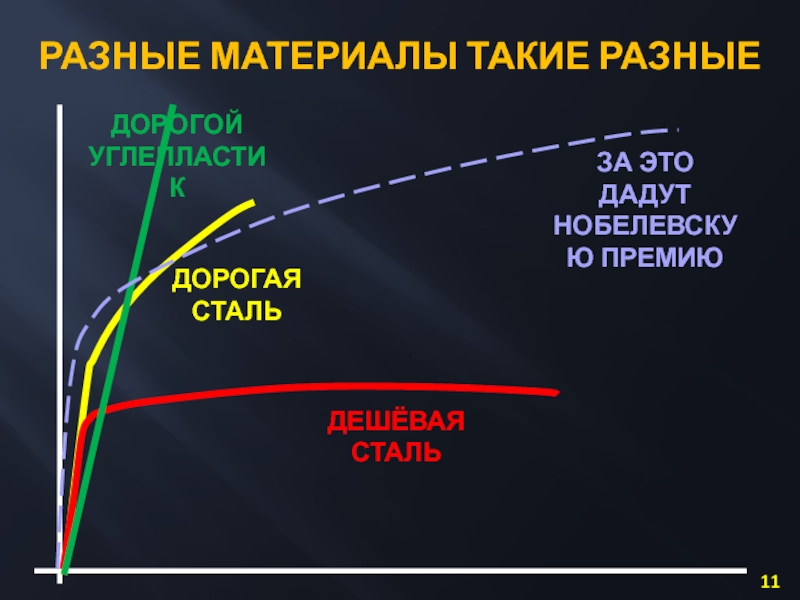

Слайд 11РАЗНЫЕ МАТЕРИАЛЫ ТАКИЕ РАЗНЫЕ
ДОРОГОЙ УГЛЕПЛАСТИК
ДЕШЁВАЯ СТАЛЬ
ДОРОГАЯ СТАЛЬ
ЗА ЭТО ДАДУТ НОБЕЛЕВСКУЮ
ПРЕМИЮ
Слайд 15ДВЕ НОВОСТИ
Рассчитывать пластическое течение металла в МКЭ сложно (много исходных
данных, числовые трудности, очень длительные расчёты), поэтому зачастую этого не
делают.Сопромат позволяет быстро оценить прочность с учётом пластики, хоть и не очень точно
ВОЗМОЖНЫЕ ВЫВОДЫ ОБЫВАТЕЛЯ:
МКЭ не работает!
Всё считать по сопромату!
Слайд 16КАК ПОСТУПАЕТ С ПЛАСТИКОЙ СОПРОМАТ ?
Сложные формулы – слишком сложны
для использования
Простые коэффициенты в нормах прочности, зачастую выводятся из самых
простых моделей деформирования:
Слайд 17КАК ПОСТУПАЕТ С ПЛАСТИКОЙ СОПРОМАТ ?
Подход для широких народных масс
– считаем в упругой постановке и используем нормы со «странными»
(или не очень )коэффициентами
Слайд 18РАССМОТРИМ КРОНШТЕЙН
В «исходной» конструкции под нагрузкой в нём возникают напряжения
770 МПа (линейный расчёт)
Слайд 22ЕЩЁ ОДИН ПРИМЕР: ТЕПЛОВЫЕ НАГРУЗКИ
Только сила: 165 МПа
Только температура: 660
МПа
Сила + температура: 825 МПа
Сила + температура
+ пластика + геом.
нелинейность:350 МПа

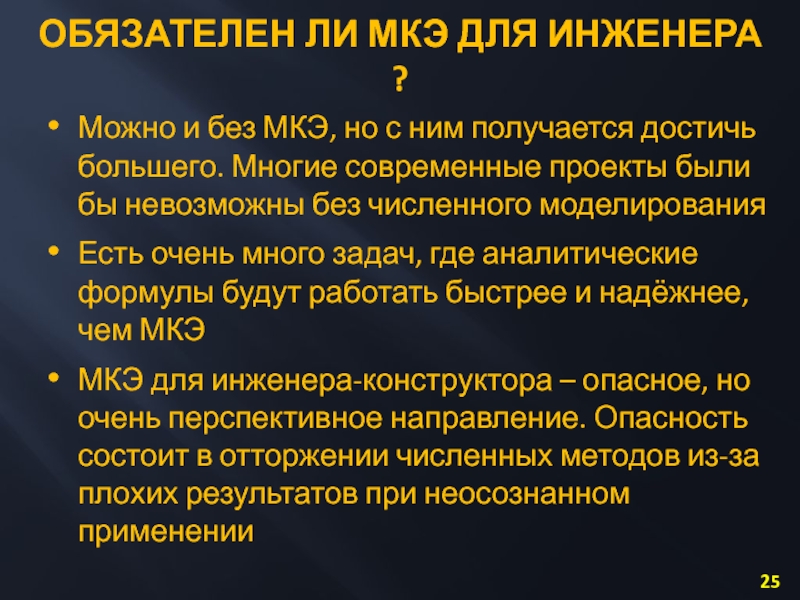

Слайд 25ОБЯЗАТЕЛЕН ЛИ МКЭ ДЛЯ ИНЖЕНЕРА ?
Можно и без МКЭ, но
с ним получается достичь большего. Многие современные проекты были бы
невозможны без численного моделированияЕсть очень много задач, где аналитические формулы будут работать быстрее и надёжнее, чем МКЭ
МКЭ для инженера-конструктора – опасное, но очень перспективное направление. Опасность состоит в отторжении численных методов из-за плохих результатов при неосознанном применении
Слайд 27Основа продуктов ANSYS – постоянное совершенствование в рамках единой интегрированной
среды
15-20% выручки инвестируется в научные исследования и развитие продуктов
Это примерно
$200
млн.
каждый годКомпания ANSYS постоянно расширяет спектр продуктов
Слайд 29ANSYS Discovery AIM – продукт для конструкторов, связанные задачи: прочность,
CFD, теплопередача и пр.
Слайд 30ANSYS Discovery Live – продукт для конструкторов, экспресс-оценка: прочность, CFD,
теплопередача

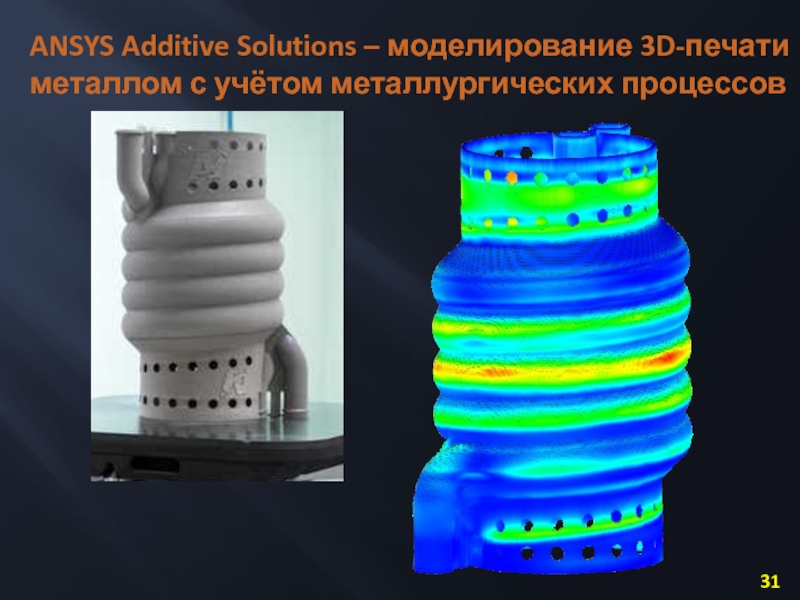

Слайд 31ANSYS Additive Solutions – моделирование 3D-печати металлом с учётом металлургических
процессов
Слайд 47О ЧЁМ БУДУТ КУРСЫ ?
Расчёт на прочность в ANSYS и
всё, что с этим связано:
Геометрическое моделирование в SpaceClaim
Модуль ANSYS Mechanical
Расчёт
напряжений и деформацийТепловые задачи
Нелинейные задачи
Динамика
Механика разрушения
Связанные задачи (гидрогазодинамика, теплоперенос и прочность)
Слайд 48ЭТО НЕ БОЛЬНО ?
Начнём с нуля. Я тоже оттуда начинал
и как-то получилось.
Будем разжёвывать до полного усвоения
Будем вместе оформлять пройденное
в виде статей и видеоуроковОт вас: база по сопромату (мы её хорошо подтянем в процессе), ability to read technical documents in English (без этого сейчас никуда)
