Слайд 16
01
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
Теория графов – раздел дискретной
математики, исследующий свойства множеств (мы ограничимся только конечными множествами), для
которых заданы отношения между элементами. С ее помощью можно описывать и исследовать технические, экономические, биологические и социальные системы и протекающие в них процессы.
Термин граф введен в 1936 г. Д.Кенигом. Однако первооткрывателем по праву считается Л.Эйлер, который за 200 лет до этого решил задачу о кенигсбергских мостах, состоящую в построении экскурсионного маршрута, проходящего по всем мостам, но только по одному разу.
Слайд 26
02
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов

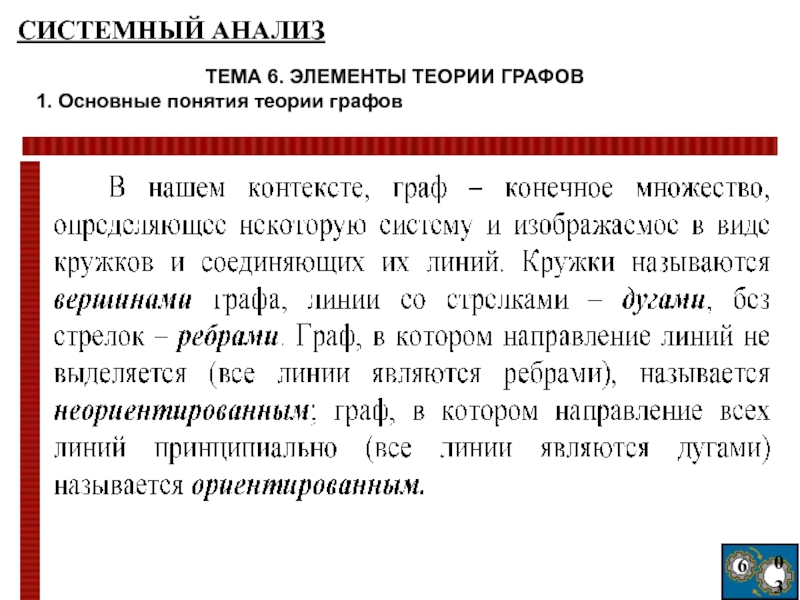

Слайд 36
03
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Слайд 46
04
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Рис. 1. Пример графа
Слайд 56
05
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов

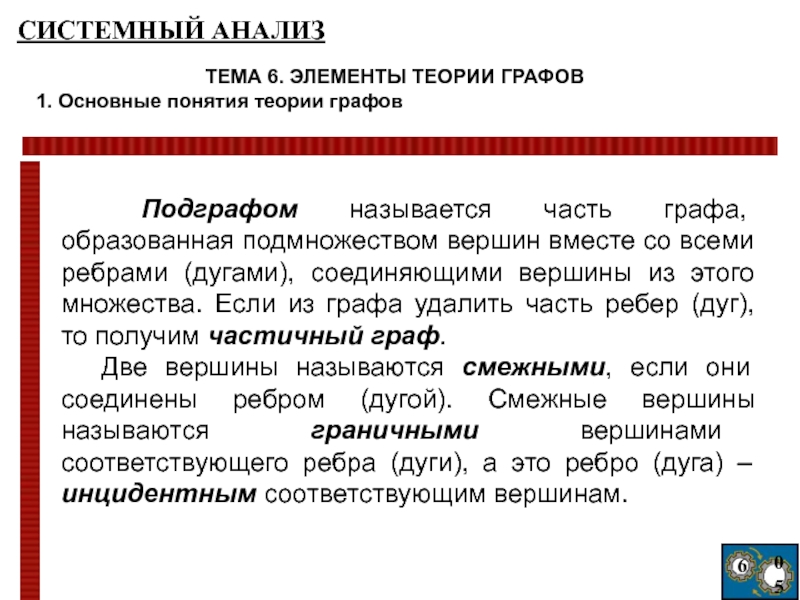

Подграфом называется часть графа, образованная подмножеством вершин вместе со всеми
ребрами (дугами), соединяющими вершины из этого множества. Если из графа удалить часть ребер (дуг), то получим частичный граф.
Две вершины называются смежными, если они соединены ребром (дугой). Смежные вершины называются граничными вершинами соответствующего ребра (дуги), а это ребро (дуга) – инцидентным соответствующим вершинам.

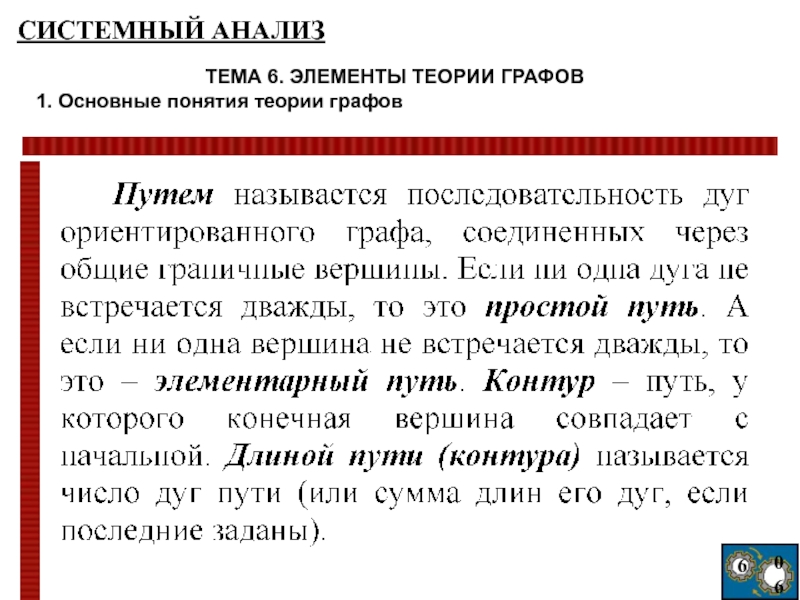

Слайд 66
06
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Слайд 76
07
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов

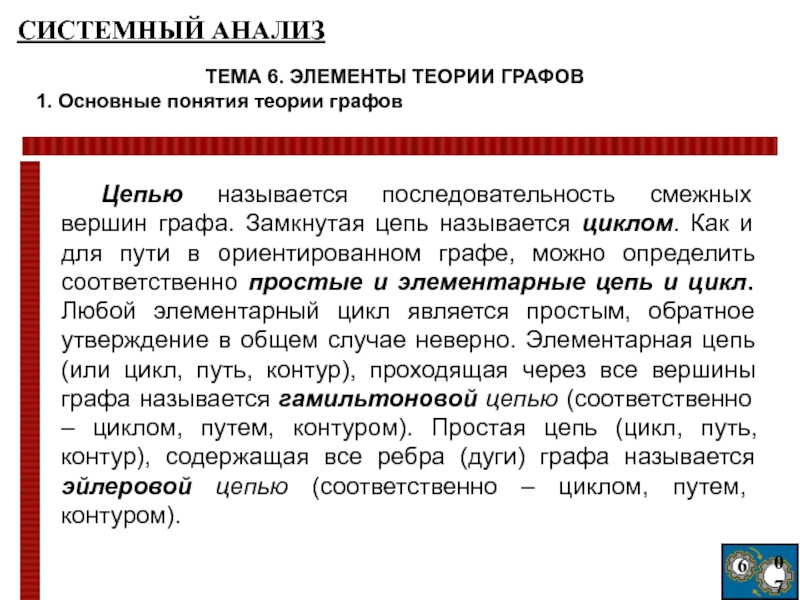

Цепью называется последовательность смежных вершин графа. Замкнутая цепь называется циклом.
Как и для пути в ориентированном графе, можно определить соответственно простые и элементарные цепь и цикл. Любой элементарный цикл является простым, обратное утверждение в общем случае неверно. Элементарная цепь (или цикл, путь, контур), проходящая через все вершины графа называется гамильтоновой цепью (соответственно – циклом, путем, контуром). Простая цепь (цикл, путь, контур), содержащая все ребра (дуги) графа называется эйлеровой цепью (соответственно – циклом, путем, контуром).
Слайд 86
08
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Если любые две вершины графа можно соединить цепью, то граф
называется связанным. Если граф не является связанным, то его можно разбить на связанные подграфы, называемые компонентами.
Связностью графа называется минимальное число ребер, после удаления которых граф становится несвязанным. Для ориентированных графов, если любые две вершины графа можно соединить путем, то граф называется сильно связанным. Связность графа не может быть больше, чем ant[2m / n]. В сильно связанном графе через любые две вершины проходит контур.
Связанный граф, в котором существует эйлеров цикл, называется эйлеровым графом.

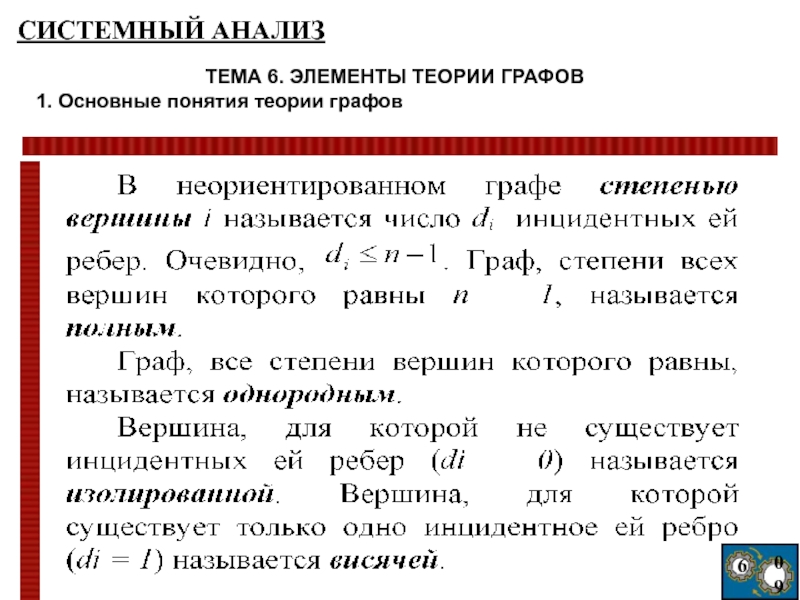

Слайд 96
09
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов

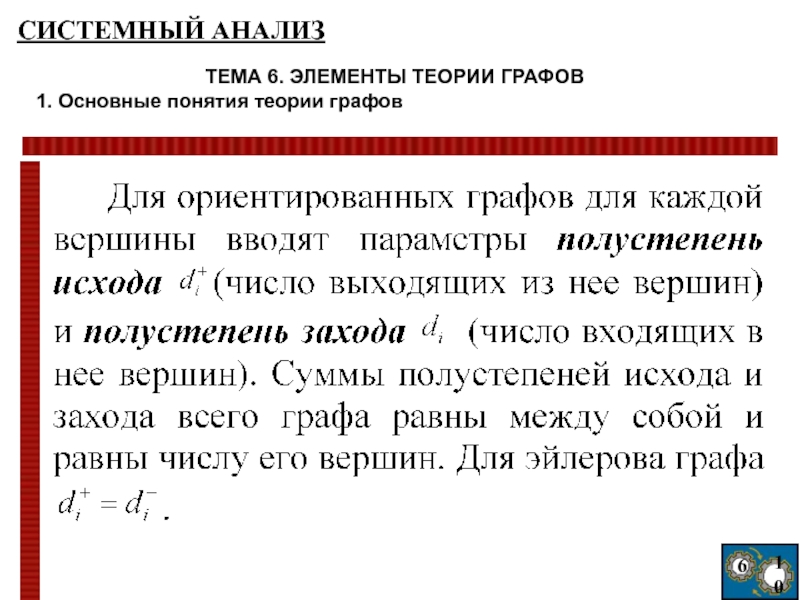

Слайд 106
10
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов

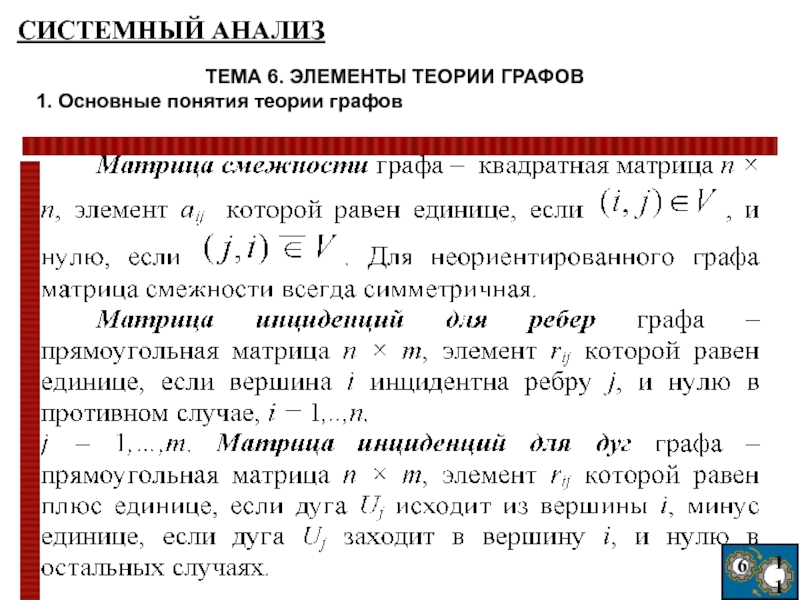

Слайд 116
11
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Слайд 126
12
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Слайд 136
13
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов

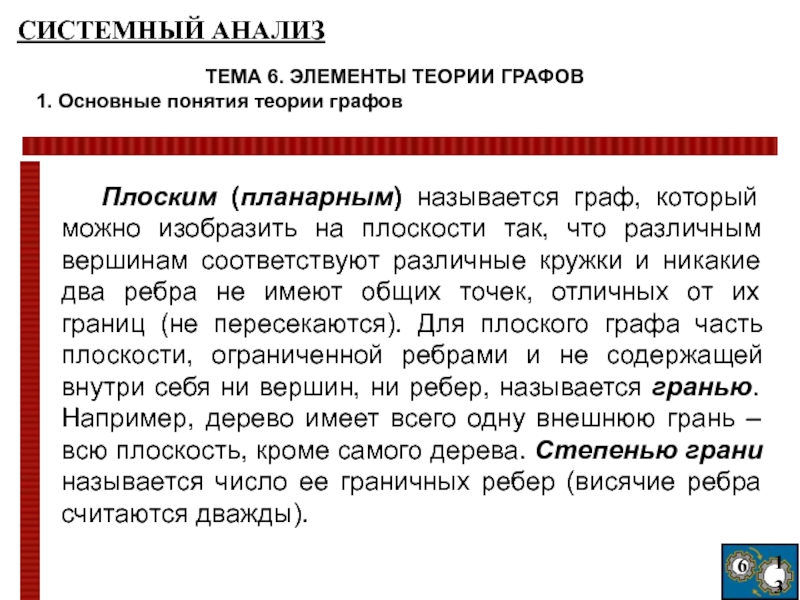

Плоским (планарным) называется граф, который можно изобразить на плоскости так,
что различным вершинам соответствуют различные кружки и никакие два ребра не имеют общих точек, отличных от их границ (не пересекаются). Для плоского графа часть плоскости, ограниченной ребрами и не содержащей внутри себя ни вершин, ни ребер, называется гранью. Например, дерево имеет всего одну внешнюю грань – всю плоскость, кроме самого дерева. Степенью грани называется число ее граничных ребер (висячие ребра считаются дважды).

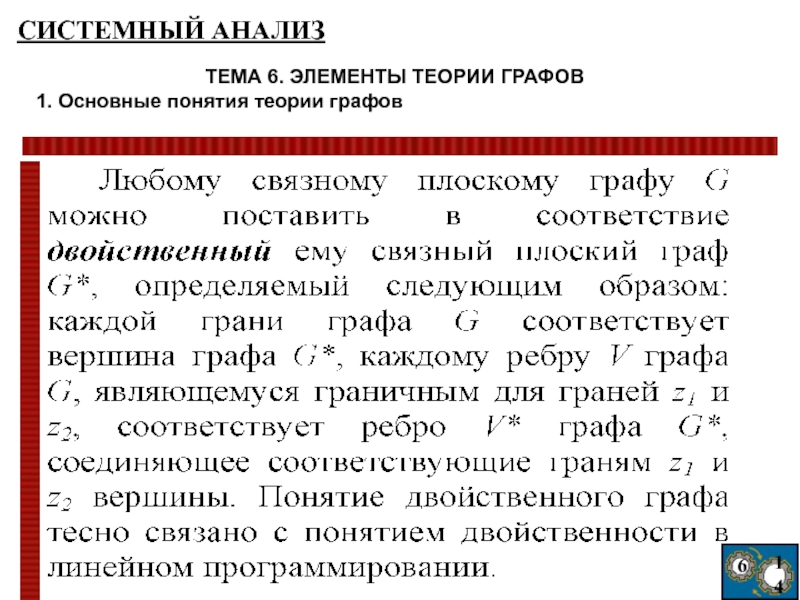

Слайд 146
14
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
1. Основные понятия теории графов
Слайд 156
15
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Задача о кратчайшем пути. Пусть задан ориентированный граф, в котором
n + 1 вершина, две из которых выделены: вход (нулевая вершина) и выход (вершина с номером n). В любую вершину можно попасть из входа, а из любой вершины можно попасть на выход. Такой граф называют сетью. Для каждой дуги заданы числа, называемые длинами дуг. Длиной пути (контура) называется сумма длин входящих в него дуг (если длины дуг не заданы, то длина пути (контура) определяется как число входящих в него дуг). Задача заключается в поиске кратчайшего пути (пути минимальной длины) от входа до выхода сети.

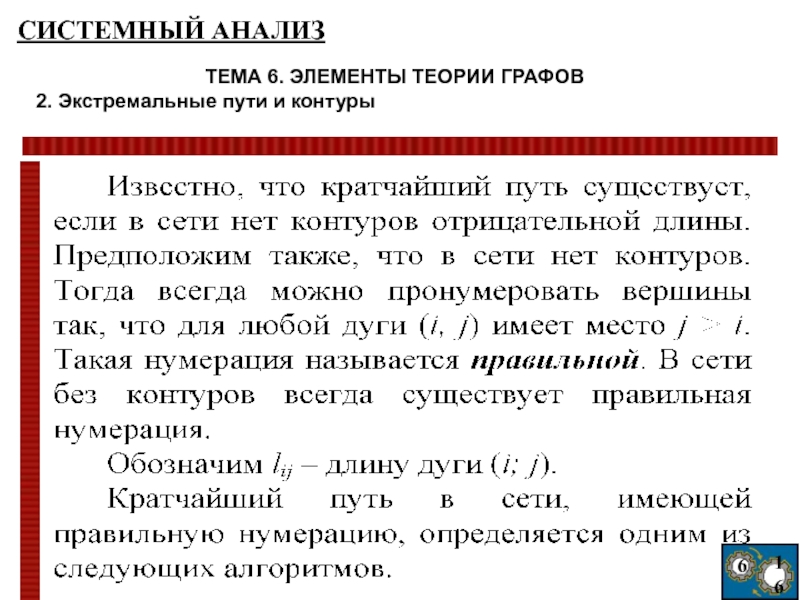

Слайд 166
16
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

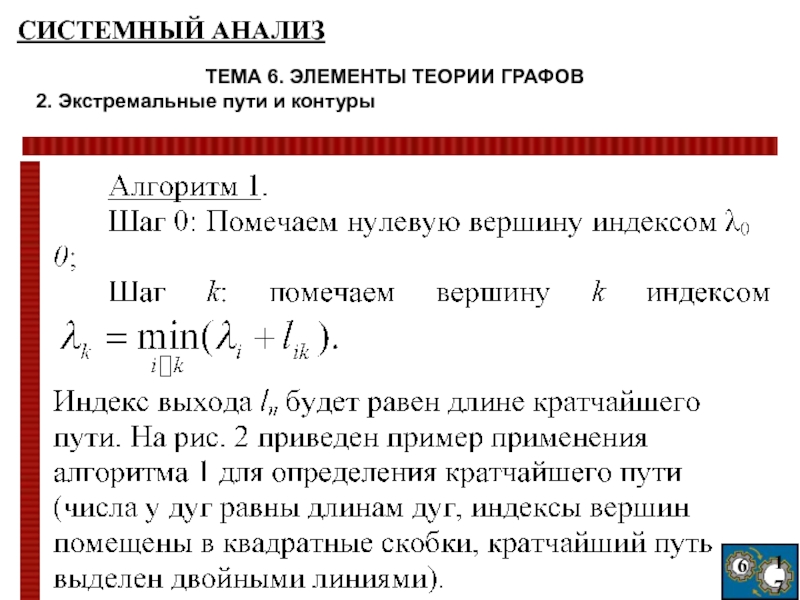

Слайд 176
17
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 186
18
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Рис. 2. Поиск
кратчайшего пути

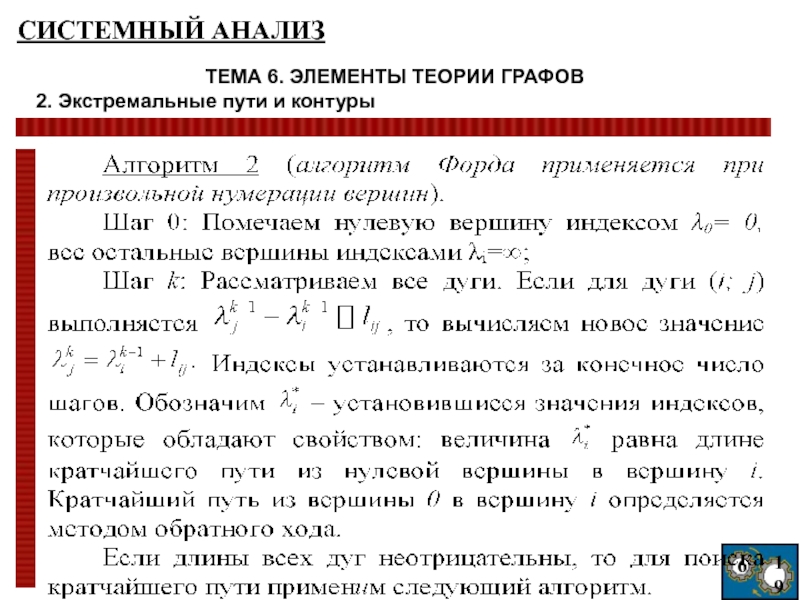

Слайд 196
19
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

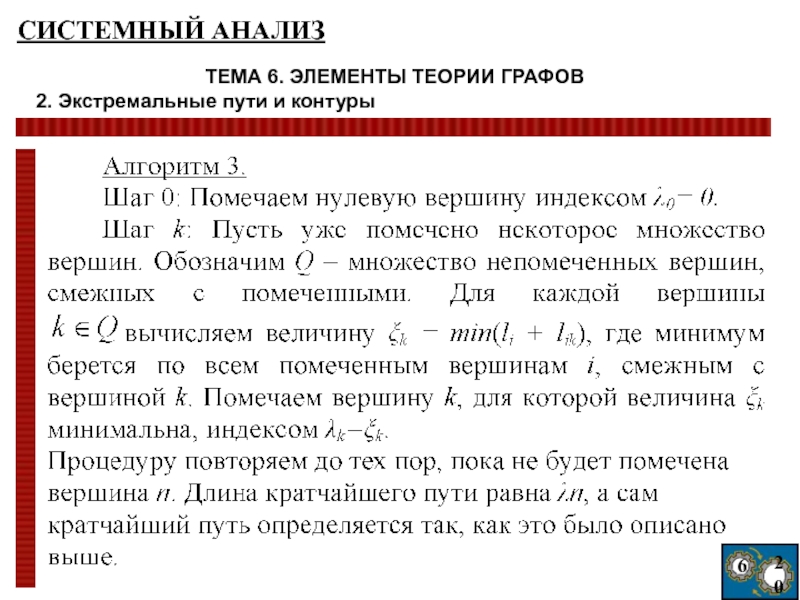

Слайд 206
20
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 216
21
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Аналогично задаче о кратчайшем пути формулируется и решается задача о
максимальном (длиннейшем) пути – достаточно изменить знаки дуг на противоположные и решить задачу о кратчайшем пути. Для существования решения задачи о максимальном пути необходимо и достаточно отсутствия контуров положительной длины.
В задаче поиска пути максимальной надежности длины дуг интерпретируются, например, как вероятности того, что существует связь между соответствующими двумя пунктами. Заменяя длины дуг их логарифмами, взятыми с обратными знаками, получаем, что путь максимальной надежности в исходном графе будет соответствовать кратчайшему пути в новом графе.
Слайд 226
22
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Более сложные задачи возникают, когда в графе имеются контуры. Не
просты задачи нахождения оптимальных путей, проходящих через заданные вершины. Замкнутый элементарный путь, охватывающий все вершины, называется гамильтовым путем или контуром.
Классическим примером задачи поиска гамильтонова контура является задача коммивояжера, который должен посетить n городов, побывав в каждом ровно один раз, и вернуться в исходный пункт своего путешествия. Заданы неотрицательные длины дуг, интерпретируемые как расстояние между городами или стоимости проезда. Требуется найти гамильтонов контур минимальной длины (в графе из n вершин существует n! гамильтоновых контуров).

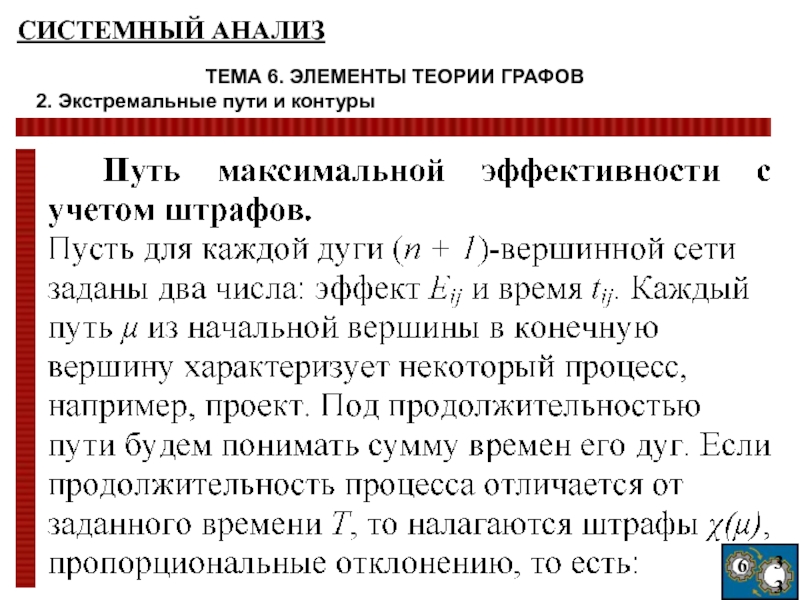

Слайд 236
23
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

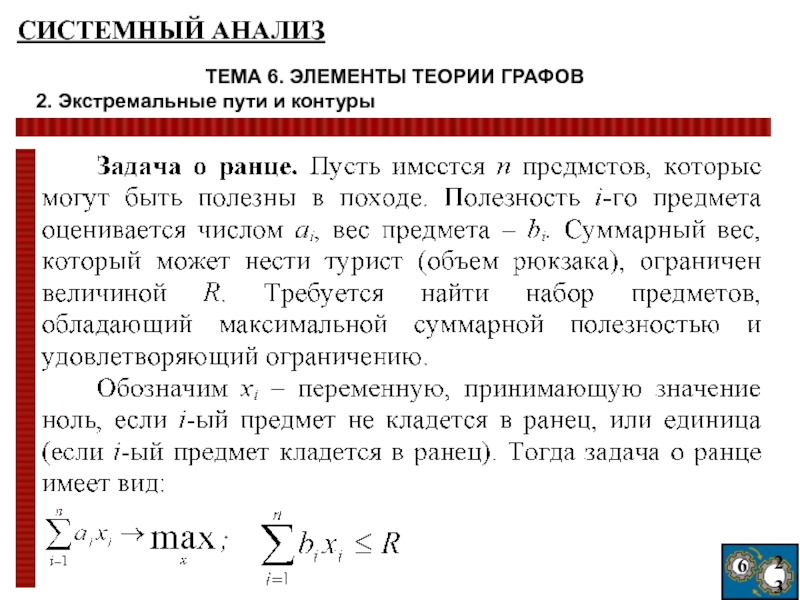

Слайд 246
24
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
По оси абсцисс будем последовательно откладывать номера предметов, по оси
ординат – их вес. Из каждой точки, начиная с точки (0;0), выходят две дуги – горизонтальная (соответствующая альтернативе «не брать предмет») и наклонная (соответствующая альтернативе «взять предмет»), вертикальная проекция которой равна весу предмета. Длины наклонных дуг положим равными ценности предметов, длины горизонтальных дуг – нулю. Полученная сеть (конечная вершина является фиктивной и вес любой дуги, соединяющей ее с другими вершинами, равен нулю) обладает следующими свойствами: любому решению задачи соответствует некоторый путь в этой сети; любому пути соответствует некоторое решение задачи. Таким образом, задача свелась к нахождению пути максимальной длины в полученном графе.
Слайд 256
25
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

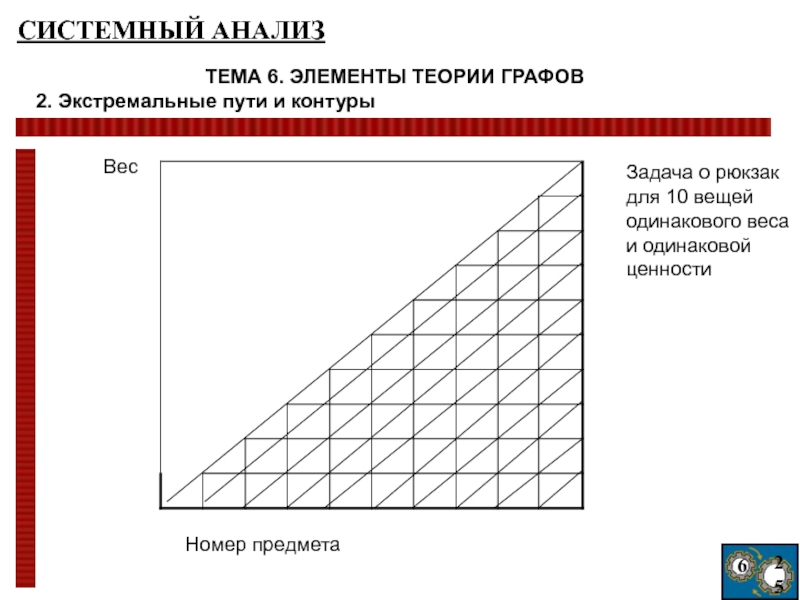

Номер предмета
Вес
Задача о рюкзак
для 10 вещей
одинакового веса
и одинаковой
ценности
Слайд 266
26
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Задача поиска контура минимальной длины решается следующим образом. Если известно,
что искомый контур содержит некоторую вершину, то нужно определить кратчайшей путь от этой вершины до нее же, применяя описанные выше алгоритмы.
Так как в общем случае контур минимальной длины может проходить через любую вершину графа, то находятся контуры минимальной длины, проходящие через каждую вершину, и среди них выбирается кратчайший. Наиболее простым является:
Слайд 276
27
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 286
28
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

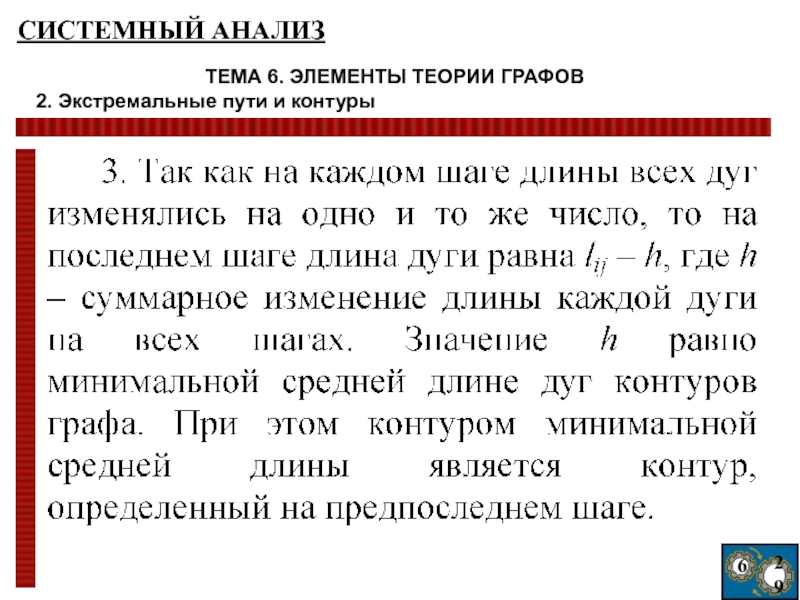

Слайд 296
29
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 306
30
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 316
31
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 326
32
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

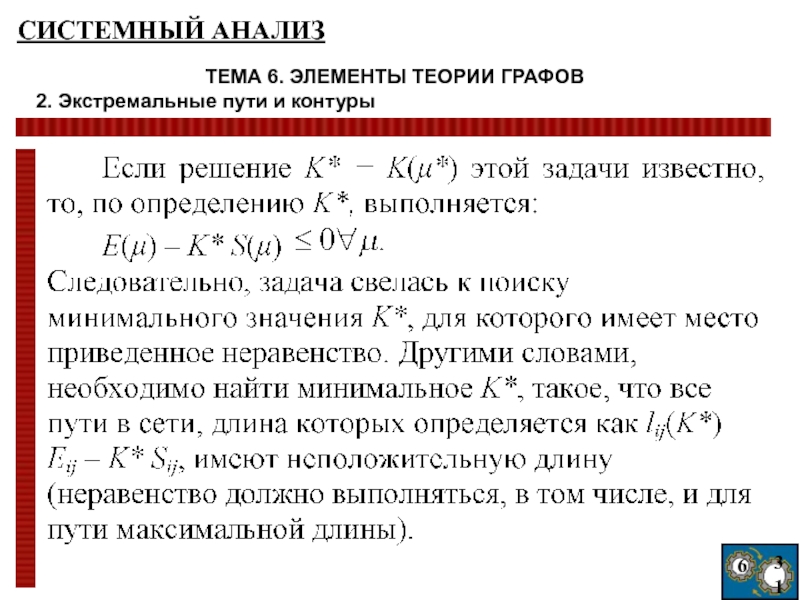

Слайд 336
33
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 346
34
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 356
35
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 366
36
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры

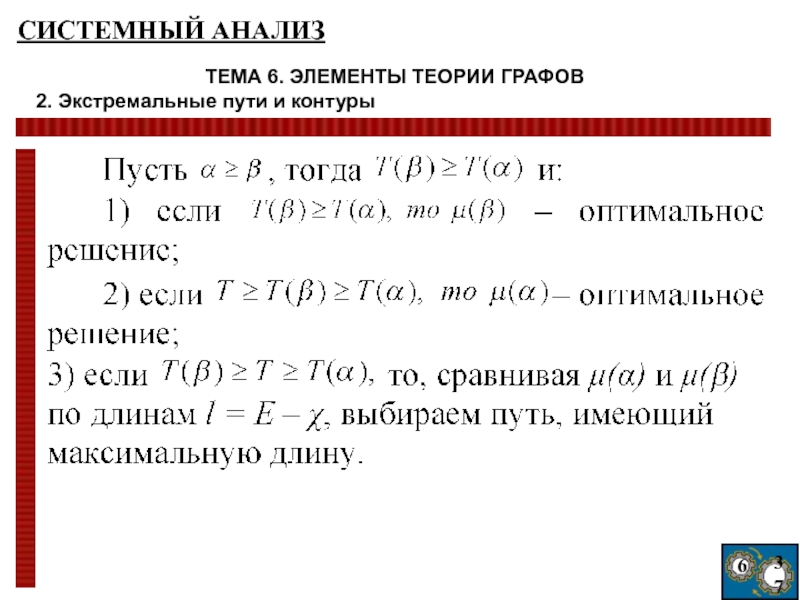

Слайд 376
37
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
Слайд 386
38
СИСТЕМНЫЙ АНАЛИЗ
ТЕМА 6. ЭЛЕМЕНТЫ ТЕОРИИ ГРАФОВ
2. Экстремальные пути и контуры
