7-лек-ТТ.ppt
Содержание
- 1. 7-лек-ТТ.ppt
- 2. ковалентные кристаллы2) графит - sp2 -
- 3. молекулярные кристаллысилы Ван-дер-ВаальсаrI-I = 3.60 АrI-I = 4.40 Акристалл I2rI-I = 2.67 А - σ-связь
- 4. Ионные кристаллы χB - χA > 2.1A
- 5. Энергия кристаллической решетки
- 6. Металлические кристаллы χA ≡ χBплотнейшая упаковкаметаллические орбиталиметод

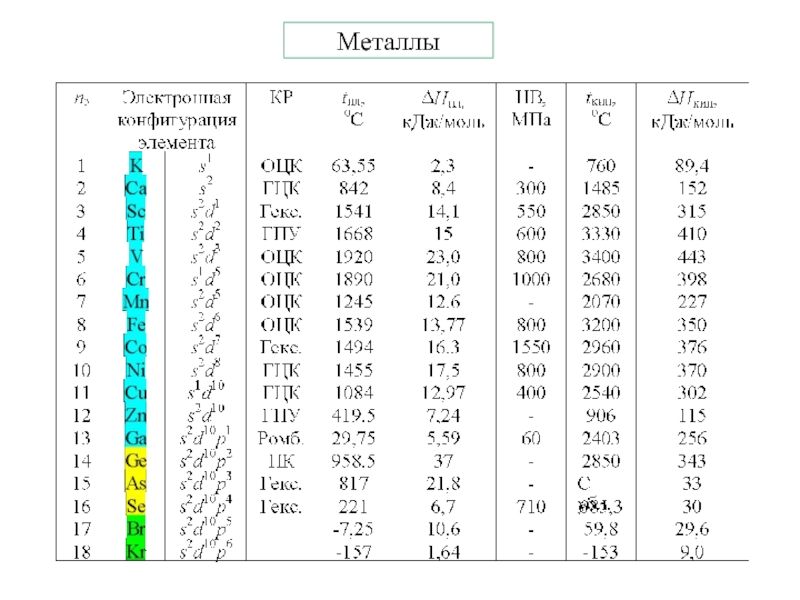

- 7. Металлы

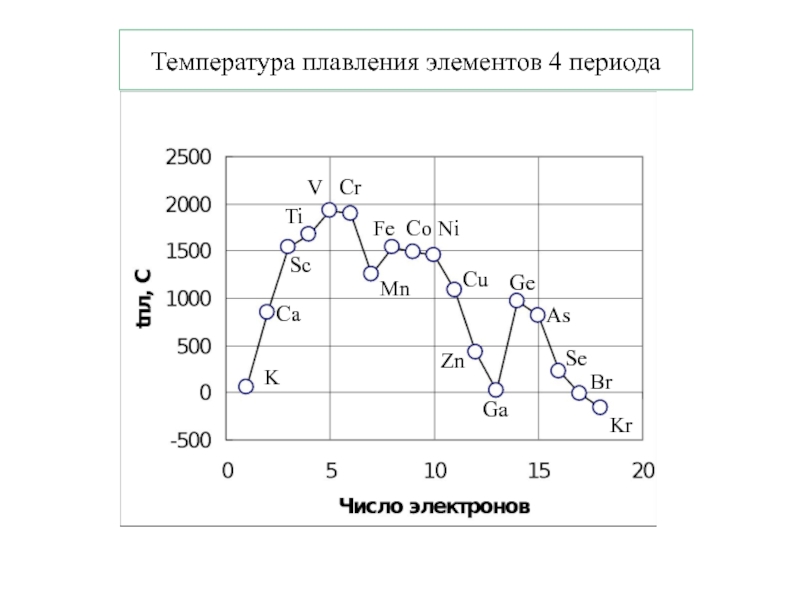

- 8. Температура плавления элементов 4 периода
- 9. 3.5 Зонная модель кристаллаПодобна методу МО для кристаллов- число МО равно числу АО - принцип Паули

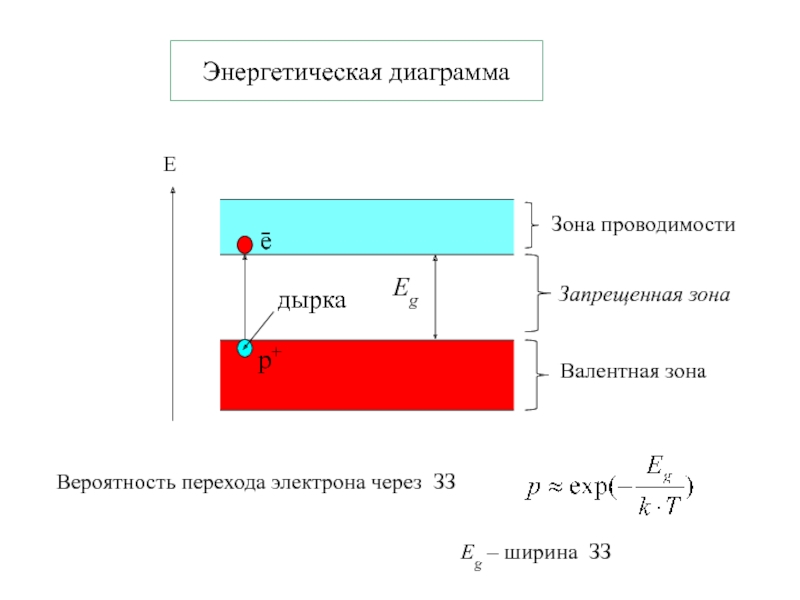

- 10. Энергетическая диаграмма
- 11. МеталлыNē~NА - const Eg < 0,08 эВσ = ē⋅μ⋅Nēпри Т↑ ⇒ μ↓ ⇒ σ ↓

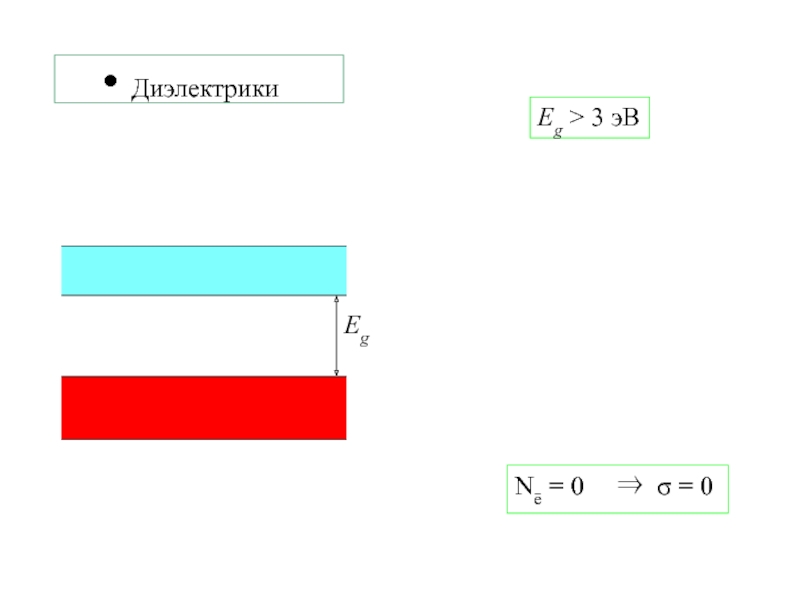

- 12. Eg > 3 эВNē = 0 ⇒ σ = 0 Диэлектрики
- 13. Полупроводник 0,08 эВ < Eg < 3
- 14. 3.6 Кристаллические материалыдефекты- электронные ē-р (А−- А+); ex0 (А*)- точечныесобственные:вакансии; межузельные атомы- линейные дислокации
- 15. получениерасплав (жидкость),пар (газ), раствор
- 16. Скачать презентанцию
ковалентные кристаллы2) графит - sp2 - гибридизацияС 2s2 2p2 3 - sp2 + 1- р 3) карбин - sp - гибридизацияrсв=1.4А С 2s2 2p2 2 - sp + 2-
Слайды и текст этой презентации
Слайд 1ковалентные кристаллы
Пример: углерод - С 2s2 2p2
1) алмаз -
sp3 - гибридизация
3s2 3p2

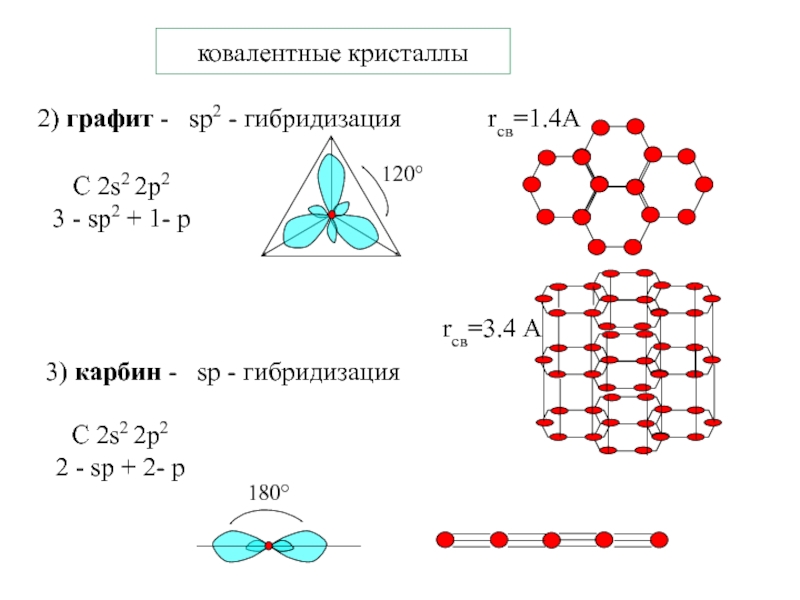

Слайд 2ковалентные кристаллы
2) графит - sp2 - гибридизация
С 2s2 2p2
3 - sp2 + 1- р
3) карбин -
sp - гибридизацияrсв=1.4А
С 2s2 2p2
2 - sp + 2- р
rсв=3.4 А

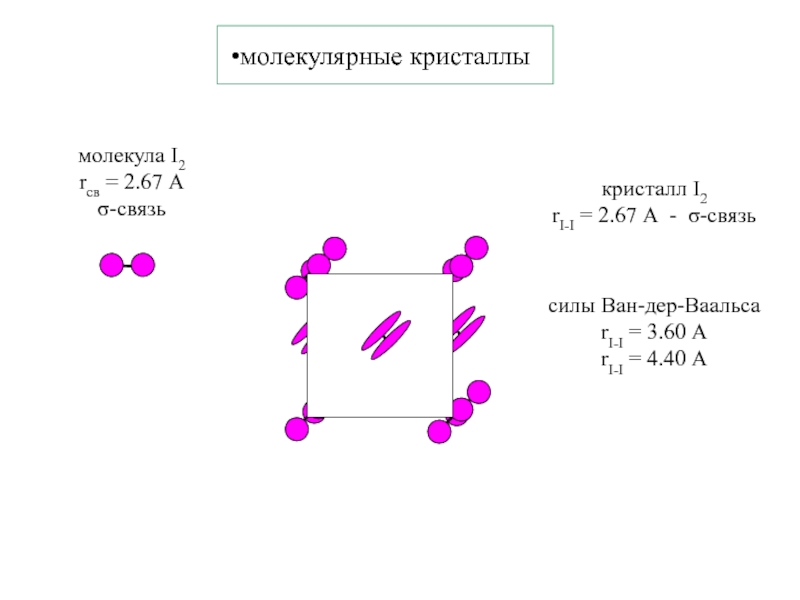

Слайд 3молекулярные кристаллы
силы Ван-дер-Ваальса
rI-I = 3.60 А
rI-I = 4.40 А
кристалл I2
rI-I
= 2.67 А - σ-связь

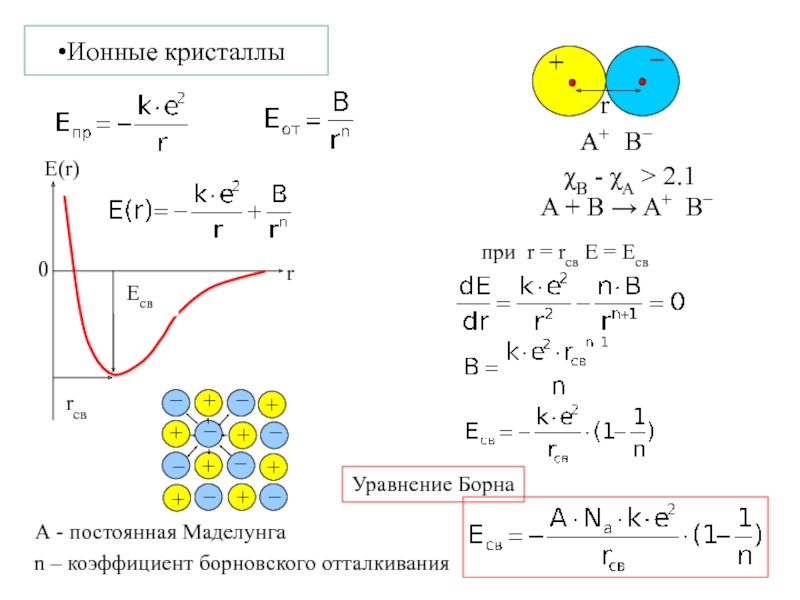

Слайд 4Ионные кристаллы
χB - χA > 2.1
A + B →
A+ B−
А - постоянная Маделунга
n – коэффициент борновского отталкивания
Слайд 6Металлические кристаллы
χA ≡ χB
плотнейшая упаковка
металлические орбитали
метод валентных связей (пример
К)
К0 4s13d04р0
К− 4s13d14р0
К+ 4s03d04р0
резонансы
Максимальная металлическая валентность 6 – максимальное
число s-, p- и d- гибридных орбиталей
Слайд 93.5 Зонная модель кристалла
Подобна методу МО для кристаллов
- число МО
равно числу АО
- принцип Паули

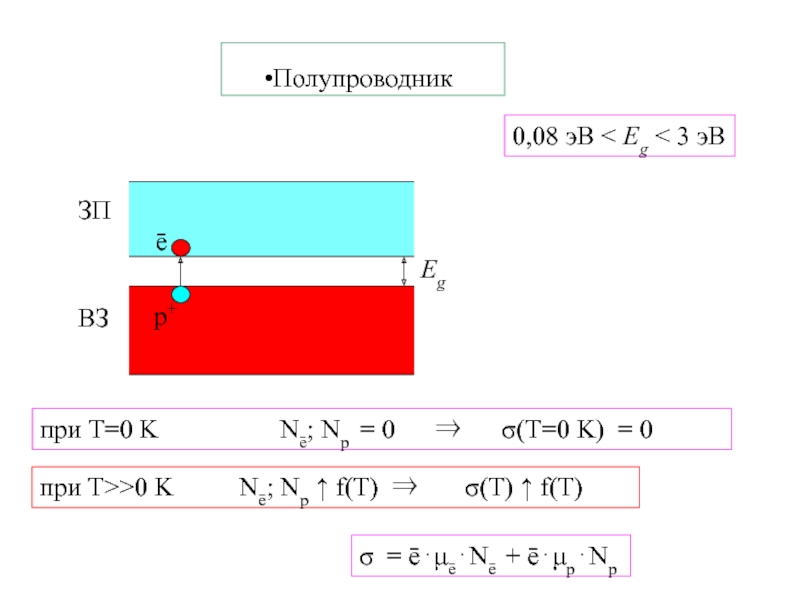

Слайд 13Полупроводник
0,08 эВ < Eg < 3 эВ
при T=0 K
Nē; Nр = 0
⇒ σ(T=0 K) = 0σ = ē⋅μē⋅Nē + ē⋅μр⋅Nр
при T>>0 K Nē; Nр ↑ f(T) ⇒ σ(T) ↑ f(T)
Слайд 143.6 Кристаллические материалы
дефекты
- электронные ē-р (А−- А+); ex0 (А*)
- точечные
собственные:
вакансии;
межузельные атомы
- линейные дислокации
