Аксонометрические построения
Содержание
- 1. Аксонометрические построения
- 2. Вопросы для повторенияФамилия имя____________________ класс___________________________________
- 3. Задача: Построить фронтальную диметрическую проекцию правильной шестиугольной
- 4. ПостроениеВычерчиваем основание призмы – правильный шестигранник вписанный в окружность R 20
- 5. ПостроениеЧертим окружность R 20
- 6. ПостроениеПроводим оси через центр окружности
- 7. Начиная с точки пересечения
- 8. Из точки пересечения

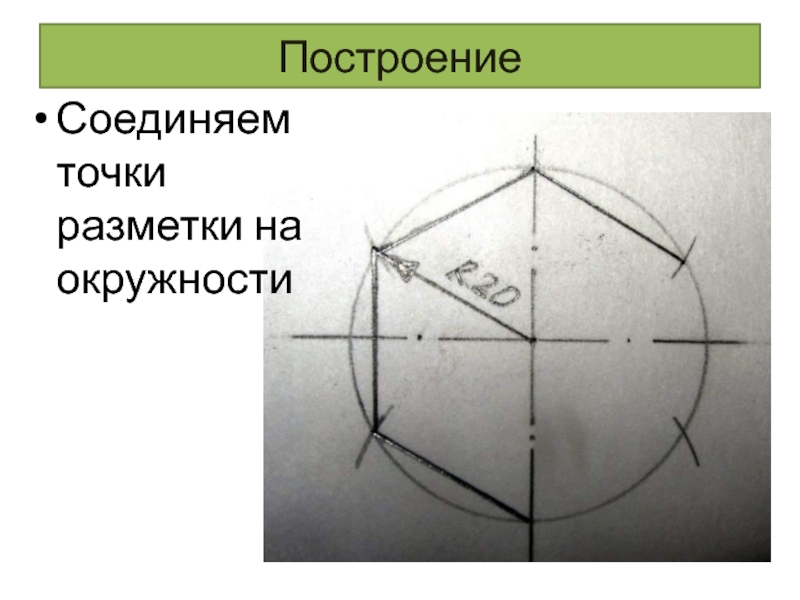

- 9. ПостроениеСоединяем точки разметки на окружности
- 10. ПостроениеСоединяем точки разметки на окружности получаем правильный шестигранник вписанный в окружность радиусом R20
- 11. ПостроениеНумеруем вершины правильного шестигранника
- 12. Сверху построим оси для фронтальной диметрической проекцииПостроение
- 13. Вверху листа построим
- 14. Продлить ось У под углом 45о градусов в другую сторону от (.)0Построение

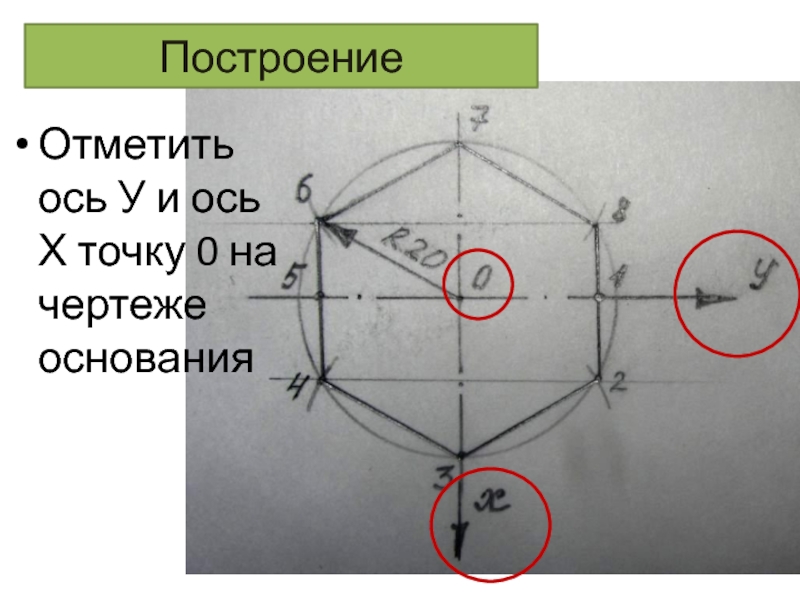

- 15. Отметить ось У и ось Х точку 0 на чертеже основанияПостроение
- 16. ПостроениеВзять раствор циркуля равный радиусу по оси ОХ от 0 до точки 3
- 17. Отметить раствором R20 засечки по оси ОХ
- 18. ПостроениеЛинейкой измерить расстояние по оси ОУ от
- 19. ПостроениеОтложить полученный размер по оси ОУ от

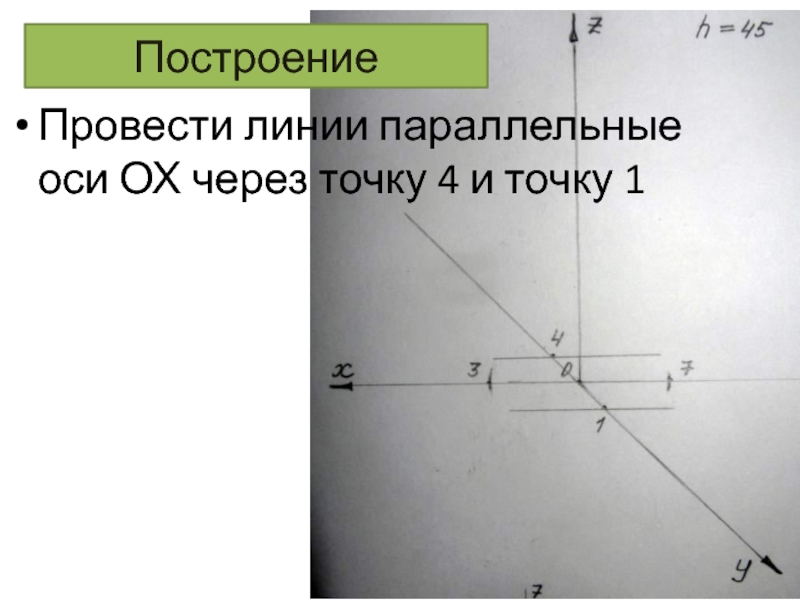

- 20. Провести линии параллельные оси ОХ через точку 4 и точку 1Построение
- 21. ПостроениеИзмерить расстояние от точки 5 до точки 4 отложить его на аксонометрическом чертеже
- 22. ПостроениеИзмерить расстояние от точки 5 до точки
- 23. ПостроениеСоединить точки 6 и7, точки 3 и 2, и далее последовательно все точки шестигранника.
- 24. ПостроениеПоднять высоты из точек основания шестигранника на высоту h = 45 (мм), соединить точки верхнего основания.
- 25. ПостроениеПолучилась правильная шестигранная призма высотой 45 мм.
- 26. Домашнее заданиеПостроить в диметрии и изометрии правильную
- 27. На следующий урок циркуль обязательно!!!
- 28. Скачать презентанцию
Вопросы для повторенияФамилия имя____________________ класс___________________________________ 1. Какие виды аксонометрических проекций вы знаете?
Слайды и текст этой презентации
Слайд 2Вопросы для повторения
Фамилия имя____________________ класс___________________________________
1. Какие виды
аксонометрических проекций вы знаете? 2. Чем они отличаются? 3. Под какими углами располагаются оси в диметрии? 4. Под какими углами располагаются оси в изометрии? 5. Какая ось всегда вертикальна? 6. Как с помощью клеточек отложить угол в 30 градусов?

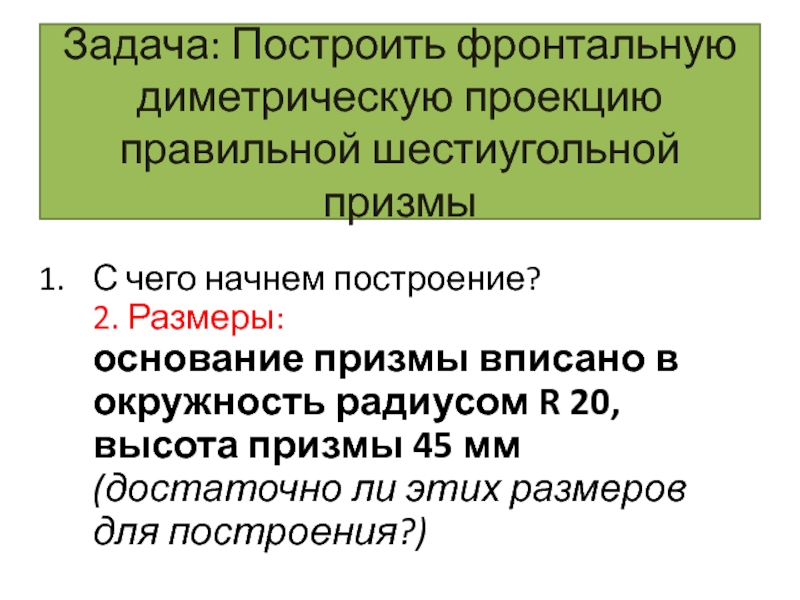

Слайд 3Задача: Построить фронтальную диметрическую проекцию правильной шестиугольной призмы
С чего начнем
построение?
2. Размеры: основание призмы вписано в окружность радиусом R 20, высота призмы 45 мм (достаточно ли этих размеров для построения?)
Слайд 7Начиная с точки пересечения
оси и окружности радиусом R
20 ставим засечки по окружностиПостроение
Слайд 10Построение
Соединяем точки разметки на окружности получаем правильный шестигранник вписанный в
окружность радиусом R20
Слайд 13Вверху листа построим оси для фронтальной
диметрической проекции (ось У под углом
45 градусов)Построение
Слайд 17Отметить раствором R20 засечки по оси ОХ от (.)0 до
точки 3 и в противоположную сторону до точки 7 (или
линейкой отложив размер в натуральную величину)Построим основание в диметрии

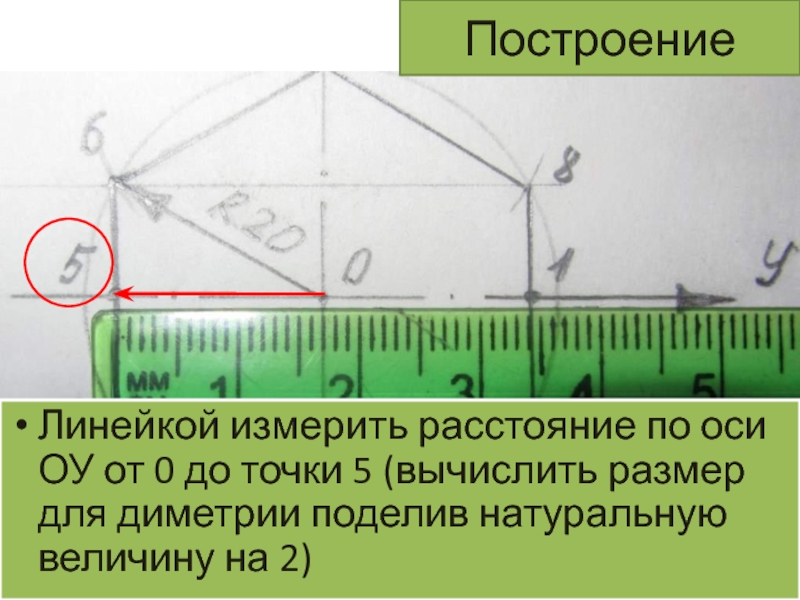

Слайд 18Построение
Линейкой измерить расстояние по оси ОУ от 0 до точки
5 (вычислить размер для диметрии поделив натуральную величину на 2)
Слайд 19Построение
Отложить полученный размер по оси ОУ от 0 до точки
4 и в противоположную сторону до точки 1 поставить нумерацию
точек
Слайд 21Построение
Измерить расстояние от точки 5 до точки 4 отложить его
на аксонометрическом чертеже

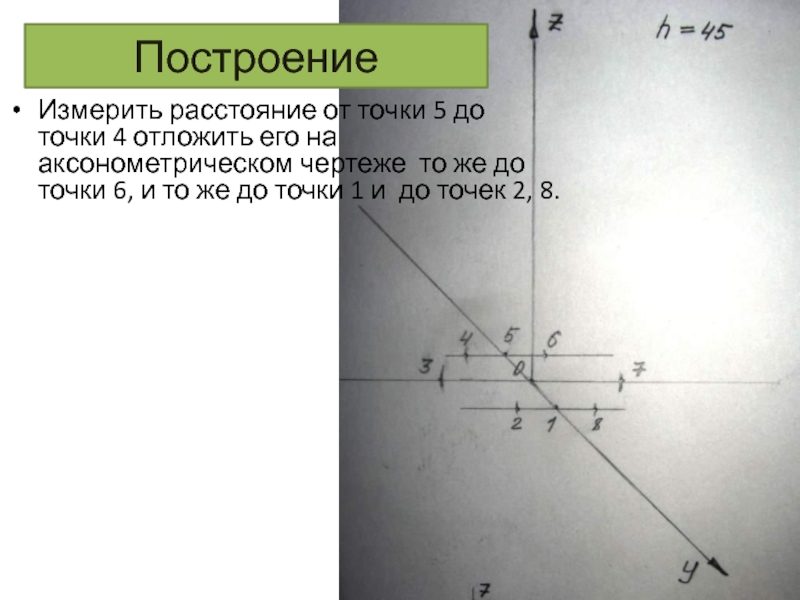

Слайд 22Построение
Измерить расстояние от точки 5 до точки 4 отложить его
на аксонометрическом чертеже то же до точки 6, и то
же до точки 1 и до точек 2, 8.
Слайд 23Построение
Соединить точки 6 и7, точки 3 и 2, и далее
последовательно все точки шестигранника.
Слайд 24Построение
Поднять высоты из точек основания шестигранника на высоту h =
45 (мм), соединить точки верхнего основания.

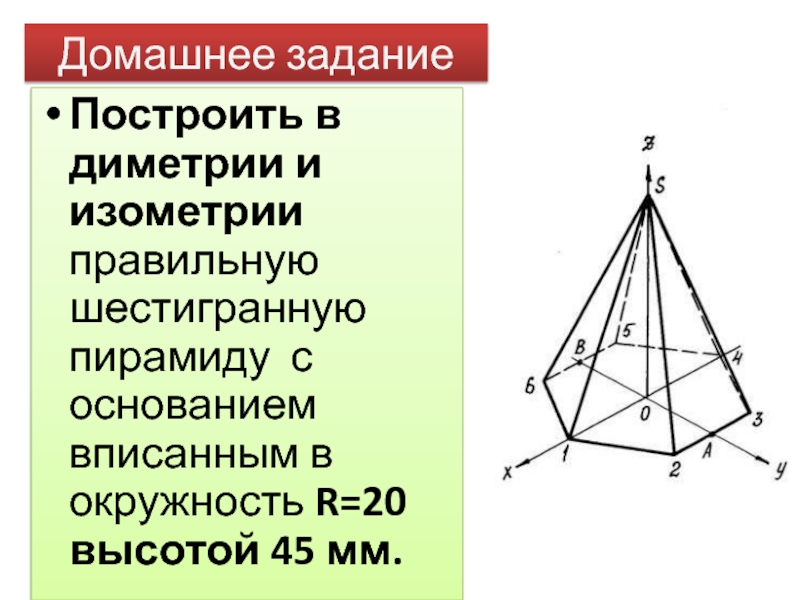

Слайд 26Домашнее задание
Построить в диметрии и изометрии правильную шестигранную пирамиду с
основанием вписанным в окружность R=20 высотой 45 мм.
