Слайд 1Базовый курс

По основным типам долот компании
Hughes Christensen

Трехшарошечные долота

Базовый курсПо основным типам долот компании Hughes ChristensenТрехшарошечные долота

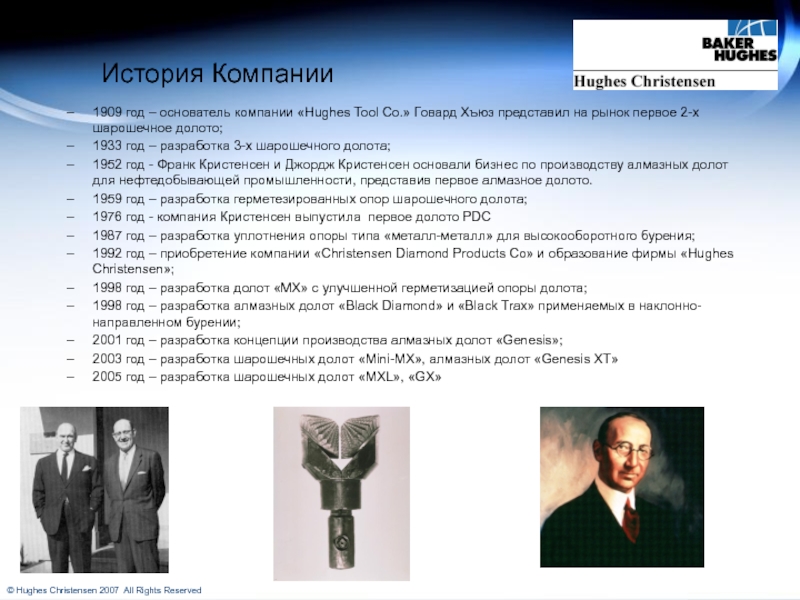

Слайд 21909 год – основатель компании «Hughes Tool Co.» Говард Хъюз

представил на рынок первое 2-х шарошечное долото;
1933 год – разработка

3-х шарошечного долота;
1952 год - Франк Кристенсен и Джордж Кристенсен основали бизнес по производству алмазных долот для нефтедобывающей промышленности, представив первое алмазное долото.
1959 год – разработка герметезированных опор шарошечного долота;
1976 год - компания Кристенсен выпустила первое долото PDC.
1987 год – разработка уплотнения опоры типа «металл-металл» для высокооборотного бурения;
1992 год – приобретение компании «Christensen Diamond Products Co» и образование фирмы «Hughes Christensen»;
1998 год – разработка долот «MX» с улучшенной герметизацией опоры долота;
1998 год – разработка алмазных долот «Black Diamond» и «Black Trax» применяемых в наклонно-направленном бурении;
2001 год – разработка концепции производства алмазных долот «Genesis»;
2003 год – разработка шарошечных долот «Mini-MX», алмазных долот «Genesis XT»

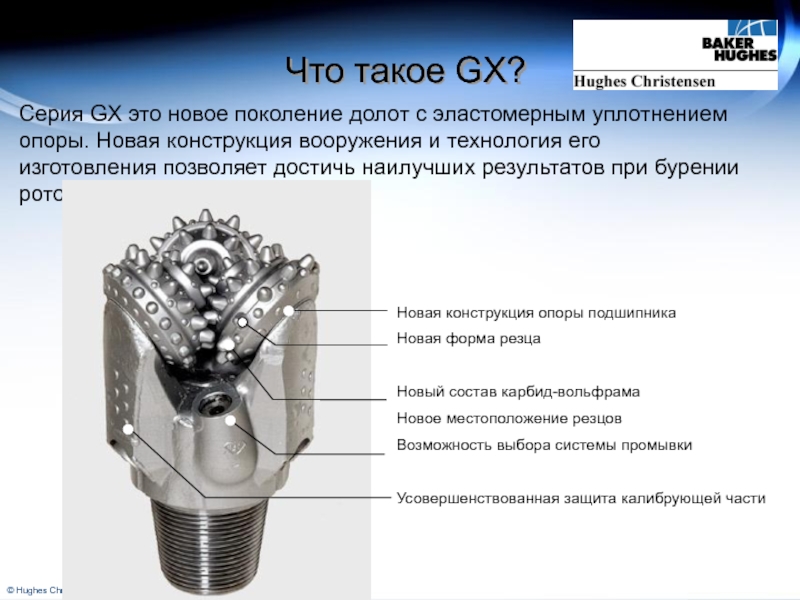

2005 год – разработка шарошечных долот «MXL», «GX»



История Компании

1909 год – основатель компании «Hughes Tool Co.» Говард Хъюз представил на рынок первое 2-х шарошечное долото;1933

Слайд 3Производство трехшарошечных долот

Производство трехшарошечных долот

Слайд 4Изготовление лапы долота
Коипания Hughes Christensen
The Woodlands, Техас

Изготовление лапы долотаКоипания Hughes ChristensenThe Woodlands, Техас

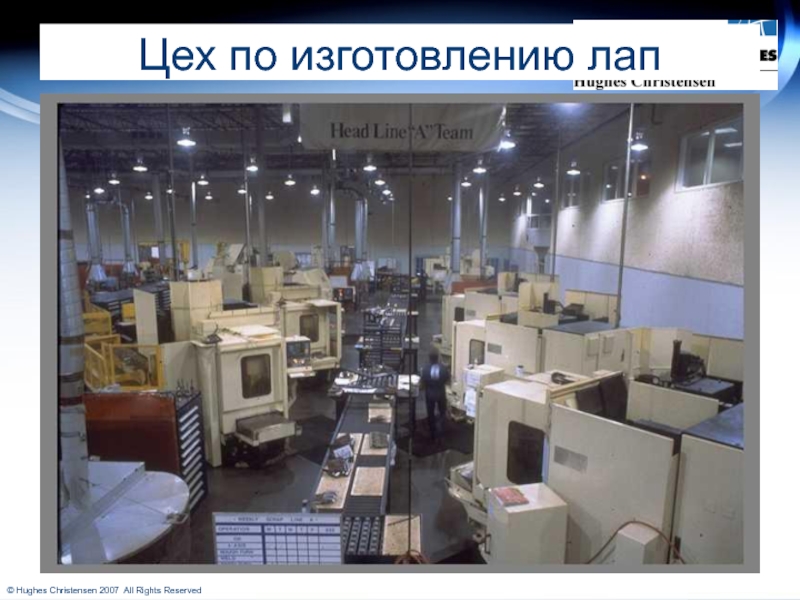

Слайд 5Цех по изготовлению лап

Цех по изготовлению лап

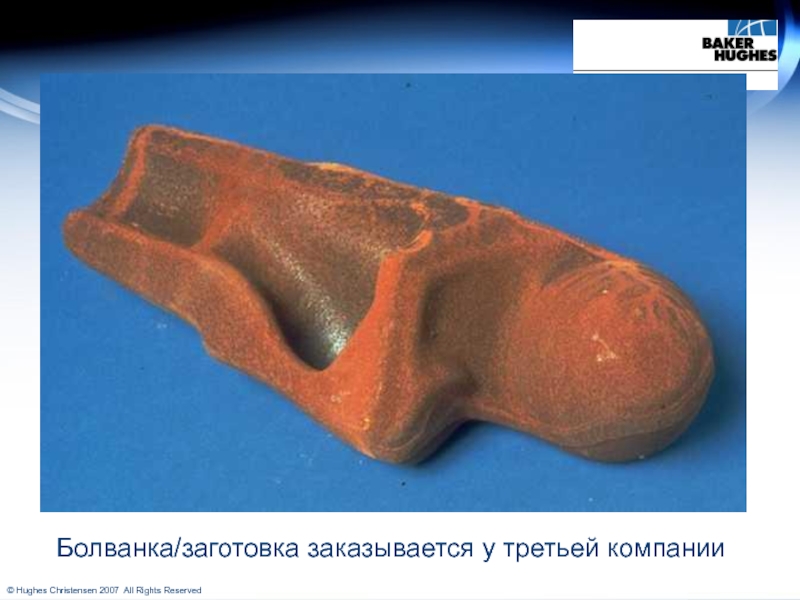

Слайд 6Болванка/заготовка заказывается у третьей компании

Болванка/заготовка заказывается у третьей компании

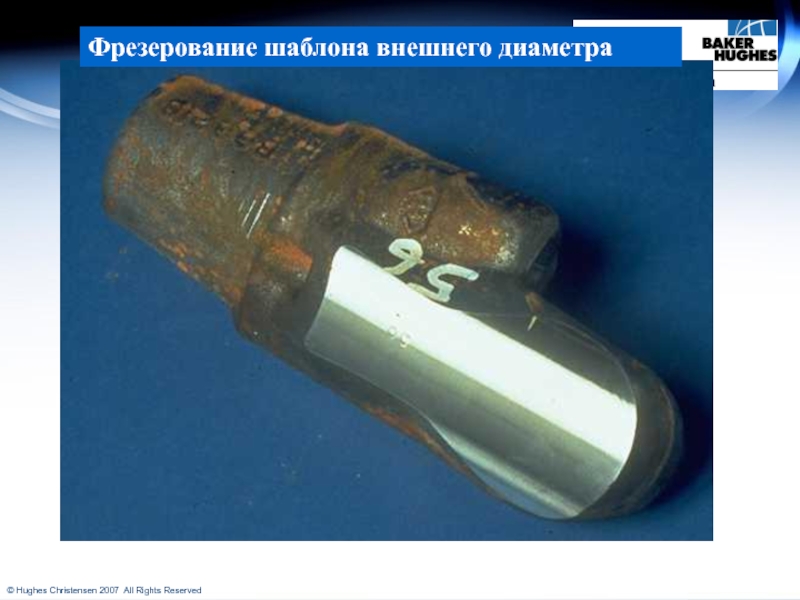

Слайд 7Фрезерование шаблона внешнего диаметра

Фрезерование шаблона внешнего диаметра

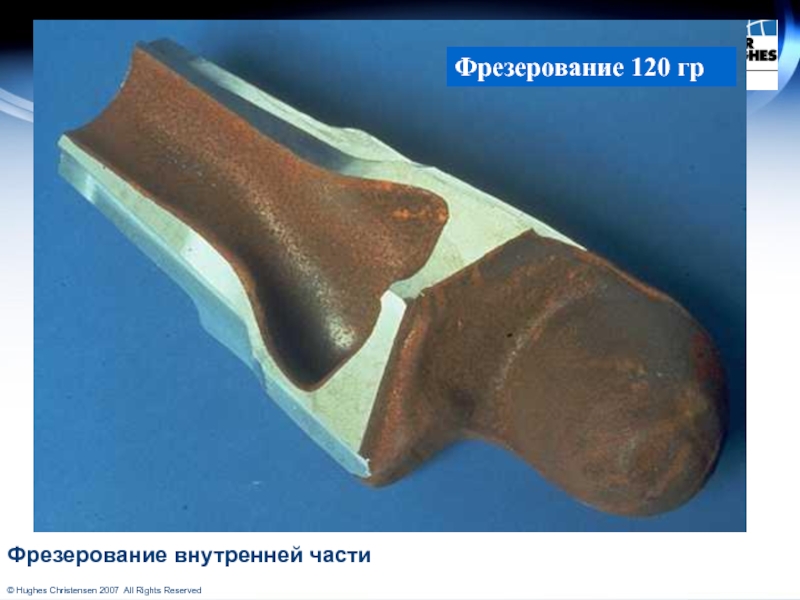

Слайд 8Фрезерование 120 гр
Фрезерование внутренней части

Фрезерование 120 грФрезерование внутренней части

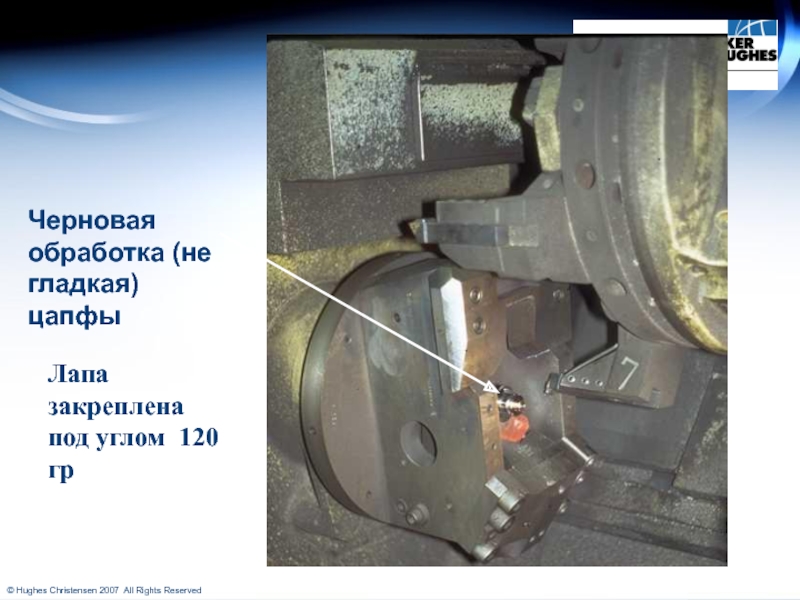

Слайд 9Черновая
обработка (не гладкая)
цапфы
Лапа закреплена под углом 120 гр

Черновая обработка (не гладкая)цапфыЛапа закреплена под углом 120 гр

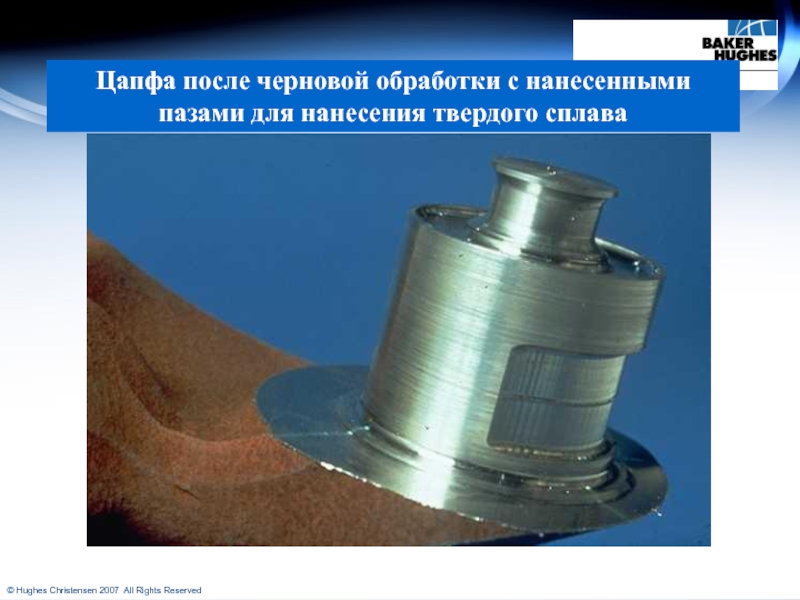

Слайд 10Цапфа после черновой обработки с нанесенными пазами для нанесения твердого

сплава

Цапфа после черновой обработки с нанесенными пазами для нанесения твердого сплава

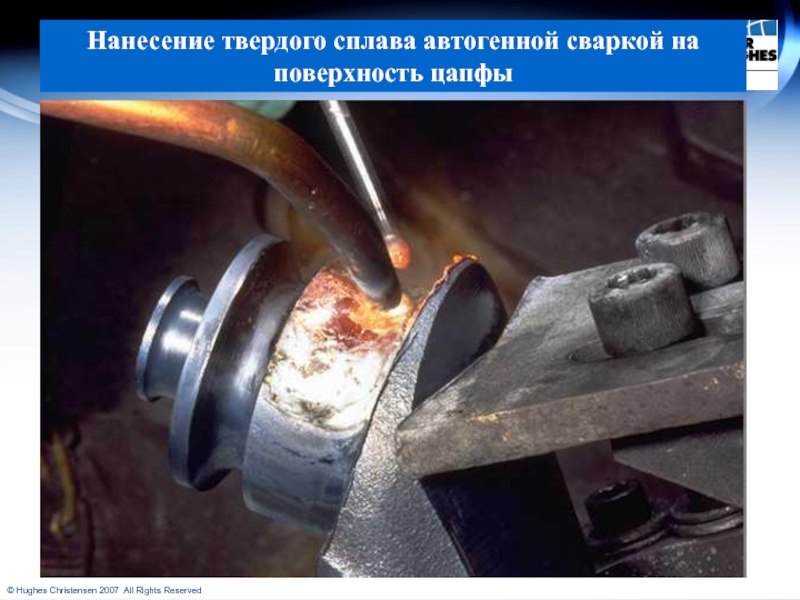

Слайд 11Нанесение твердого сплава автогенной сваркой на поверхность цапфы

Нанесение твердого сплава автогенной сваркой на поверхность цапфы

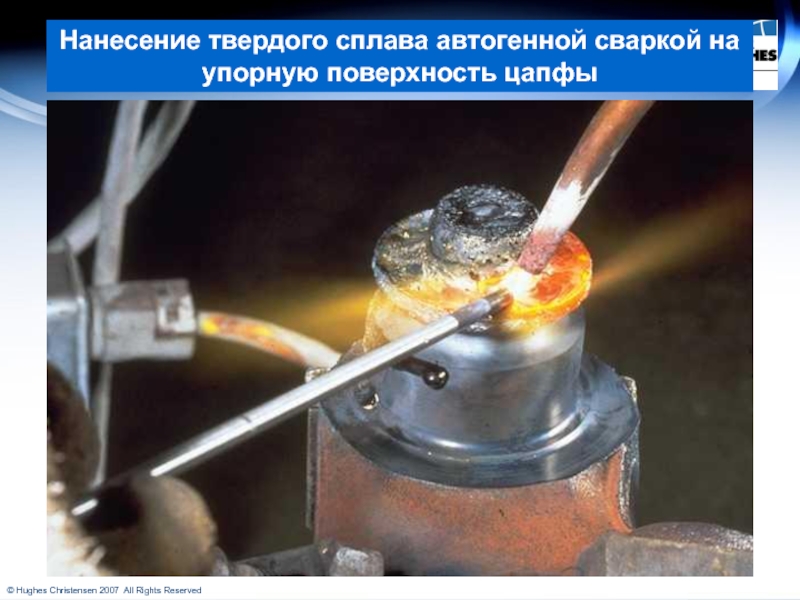

Слайд 12Нанесение твердого сплава автогенной сваркой на упорную поверхность цапфы

Нанесение твердого сплава автогенной сваркой на упорную поверхность цапфы

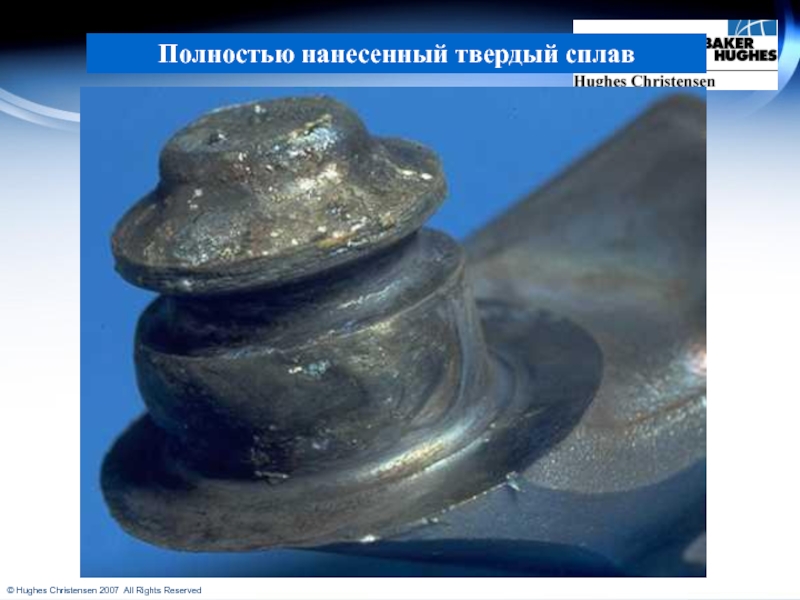

Слайд 13Полностью нанесенный твердый сплав

Полностью нанесенный твердый сплав

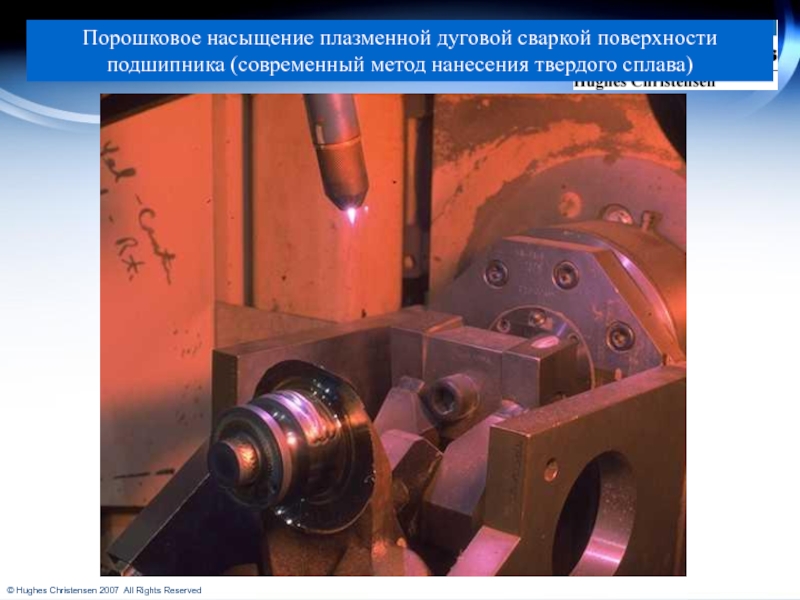

Слайд 14Порошковое насыщение плазменной дуговой сваркой поверхности подшипника (современный метод нанесения

твердого сплава)

Порошковое насыщение плазменной дуговой сваркой поверхности подшипника (современный метод нанесения твердого сплава)

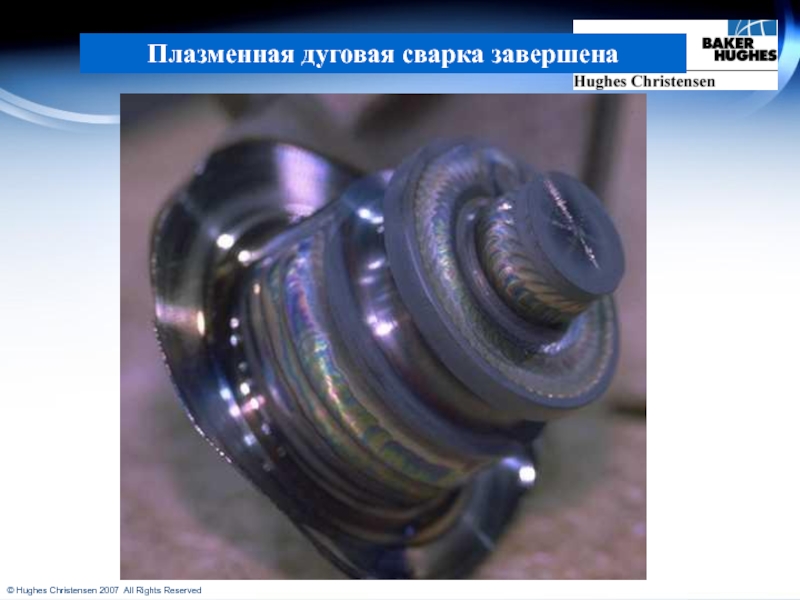

Слайд 15Плазменная дуговая сварка завершена

Плазменная дуговая сварка завершена

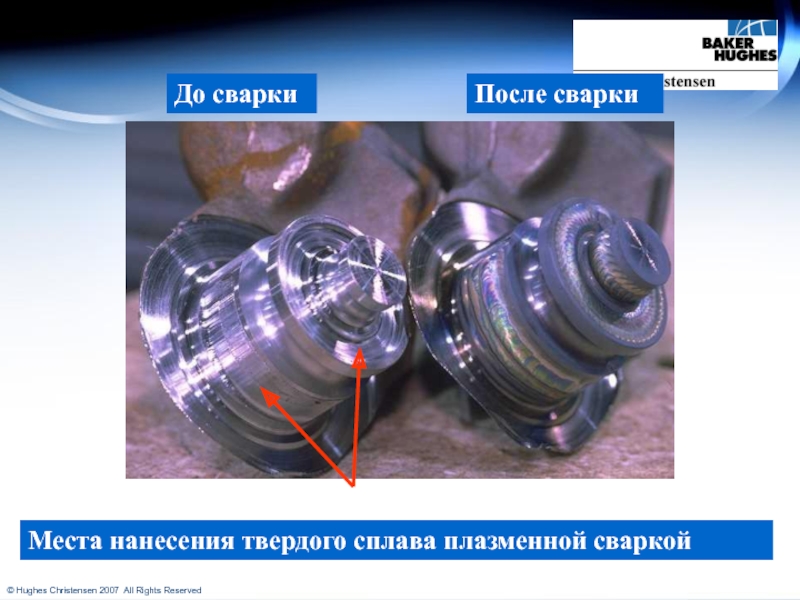

Слайд 16До сварки
После сварки
Места нанесения твердого сплава плазменной сваркой

До сваркиПосле сваркиМеста нанесения твердого сплава плазменной сваркой

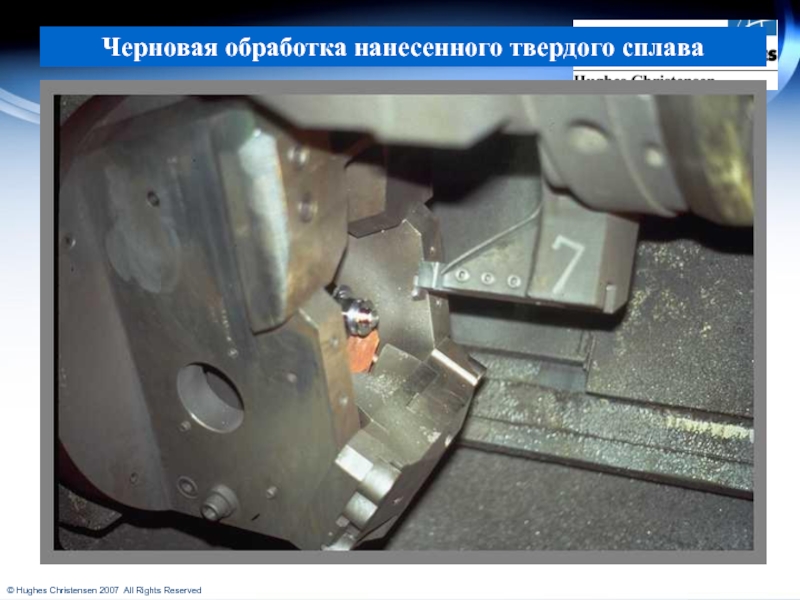

Слайд 17Черновая обработка нанесенного твердого сплава

Черновая обработка нанесенного твердого сплава

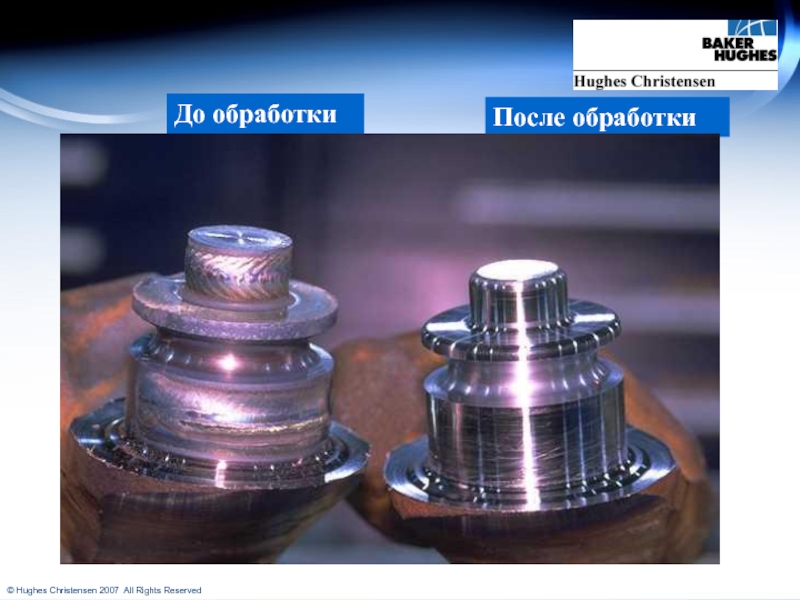

Слайд 18До обработки
После обработки

До обработкиПосле обработки

Слайд 19Обработанные на станке выемки под насадку и компенсатор,
нанесение твердого

сплава по кромке лапы

Обработанные на станке выемки под насадку и компенсатор, нанесение твердого сплава по кромке лапы

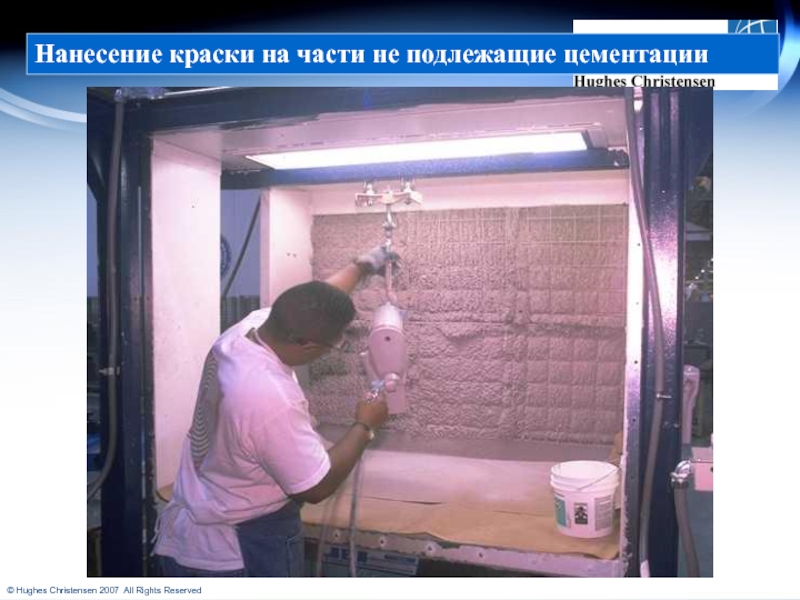

Слайд 20Нанесение краски на части не подлежащие цементации

Нанесение краски на части не подлежащие цементации

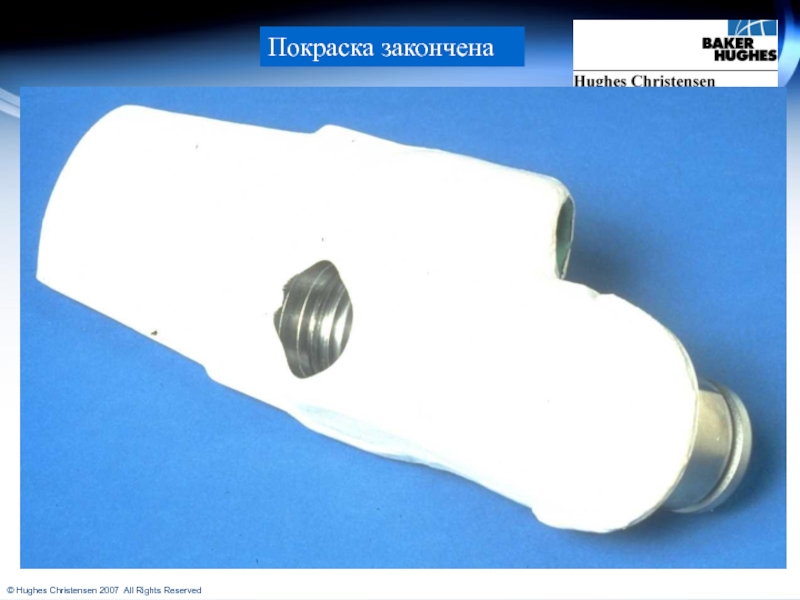

Слайд 21Покраска закончена

Покраска закончена

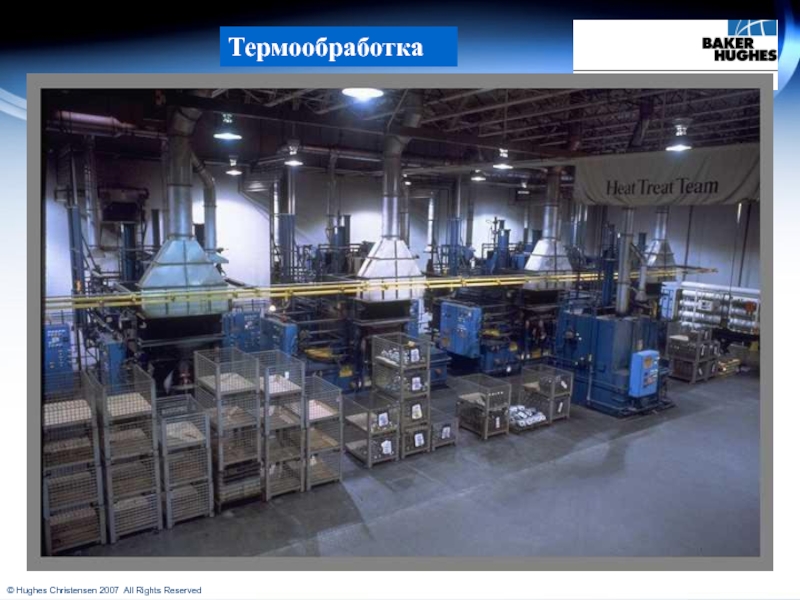

Слайд 22Термообработка

Термообработка

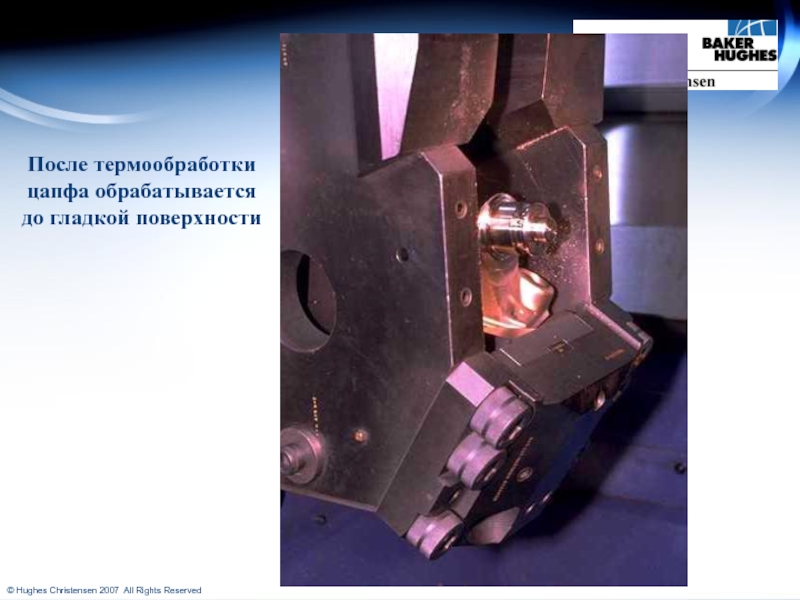

Слайд 23После термообработки
цапфа обрабатывается
до гладкой поверхности

После термообработки цапфа обрабатывается до гладкой поверхности

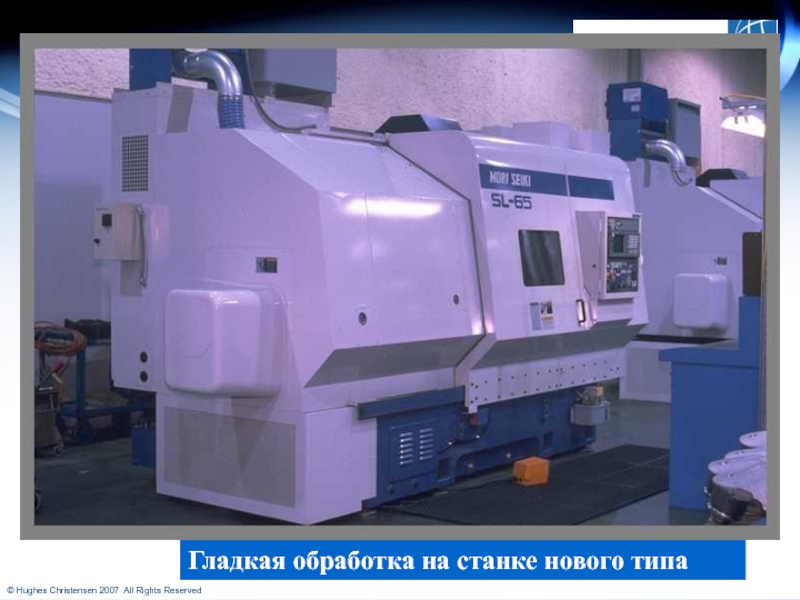

Слайд 24Гладкая обработка на станке нового типа

Гладкая обработка на станке нового типа

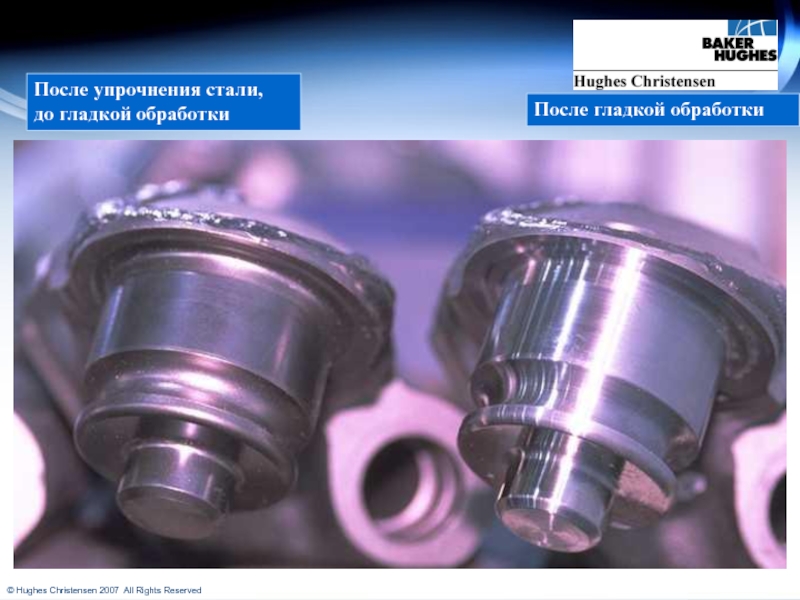

Слайд 25После упрочнения стали,
до гладкой обработки
После гладкой обработки

После упрочнения стали, до гладкой обработкиПосле гладкой обработки

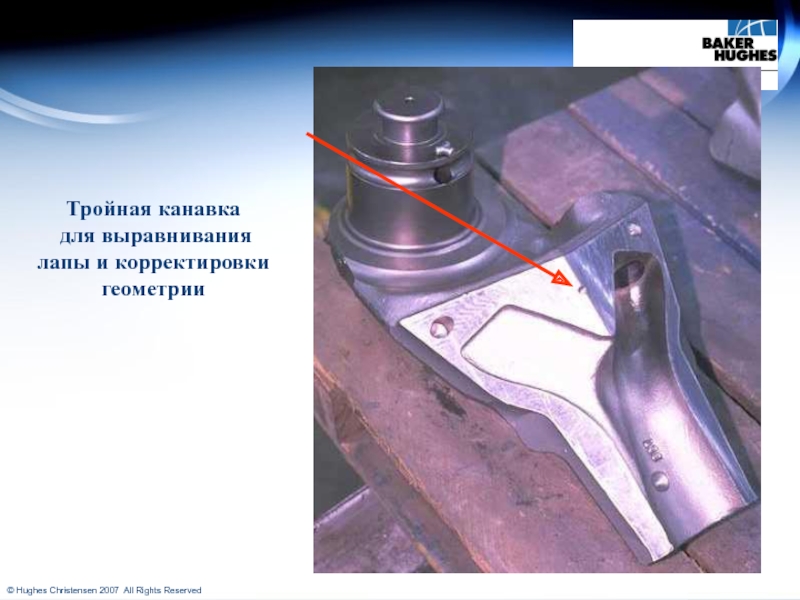

Слайд 26Тройная канавка
для выравнивания
лапы и корректировки
геометрии

Тройная канавка для выравнивания лапы и корректировки геометрии

Слайд 27Триада поддерживает
геометрию долота
Триада

Триада поддерживает геометрию долотаТриада

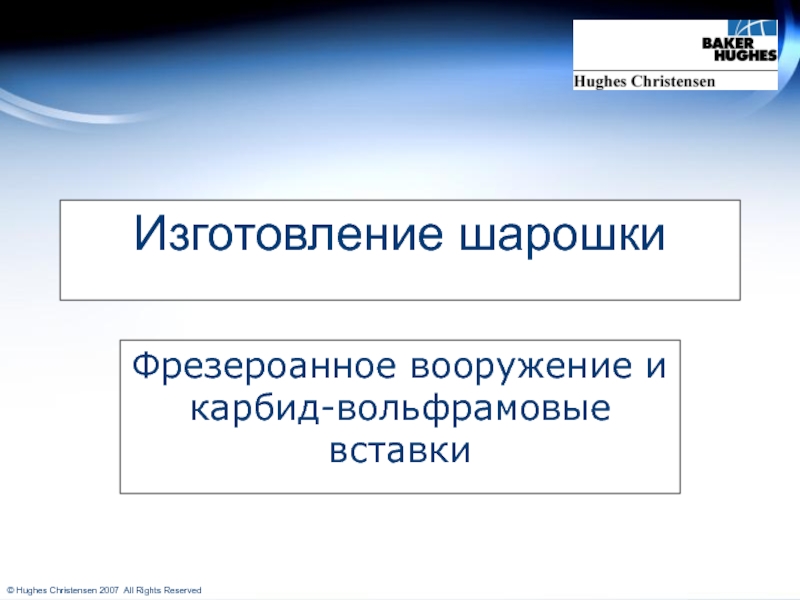

Слайд 28Изготовление шарошки
Фрезероанное вооружение и карбид-вольфрамовые вставки

Изготовление шарошкиФрезероанное вооружение и карбид-вольфрамовые вставки

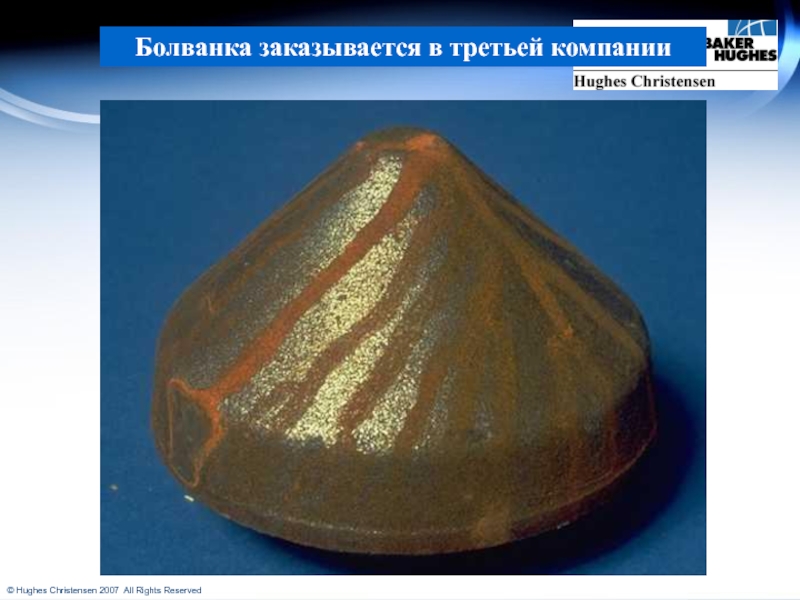

Слайд 29Болванка заказывается в третьей компании

Болванка заказывается в третьей компании

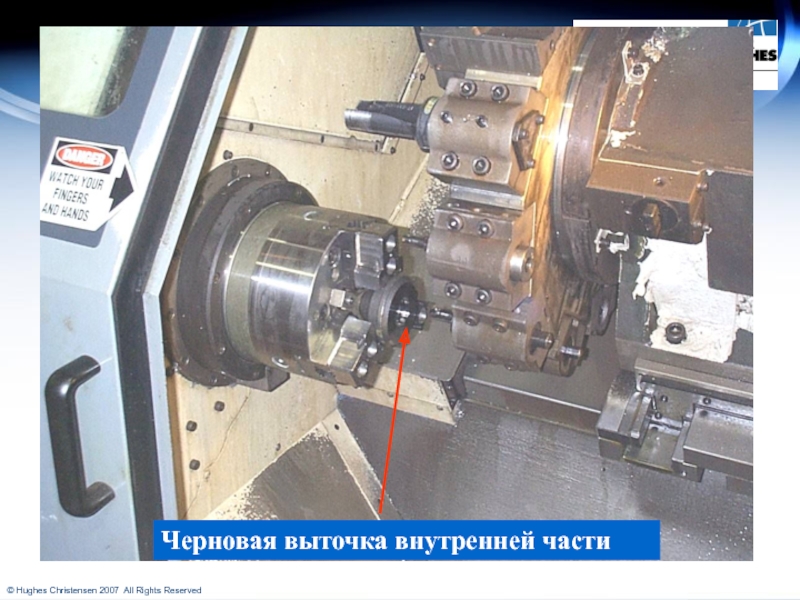

Слайд 30Черновая выточка внутренней части

Черновая выточка внутренней части

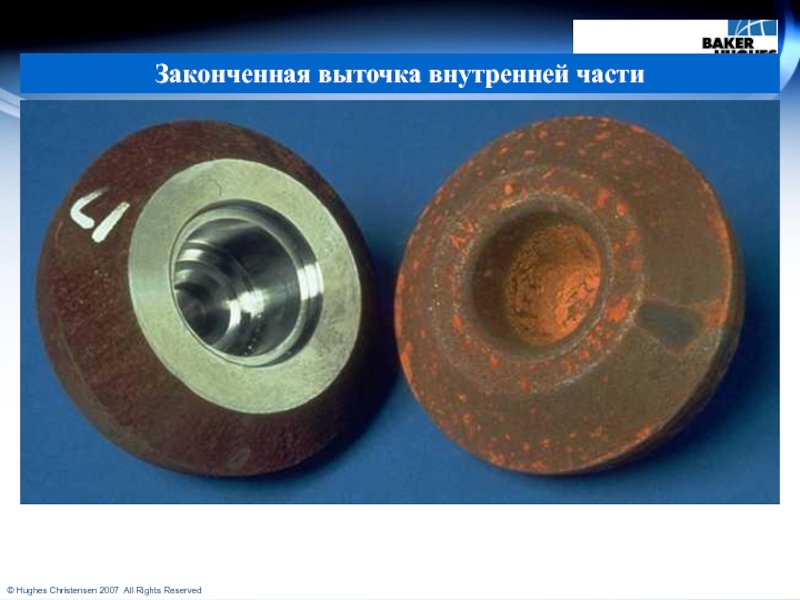

Слайд 31Законченная выточка внутренней части

Законченная выточка внутренней части

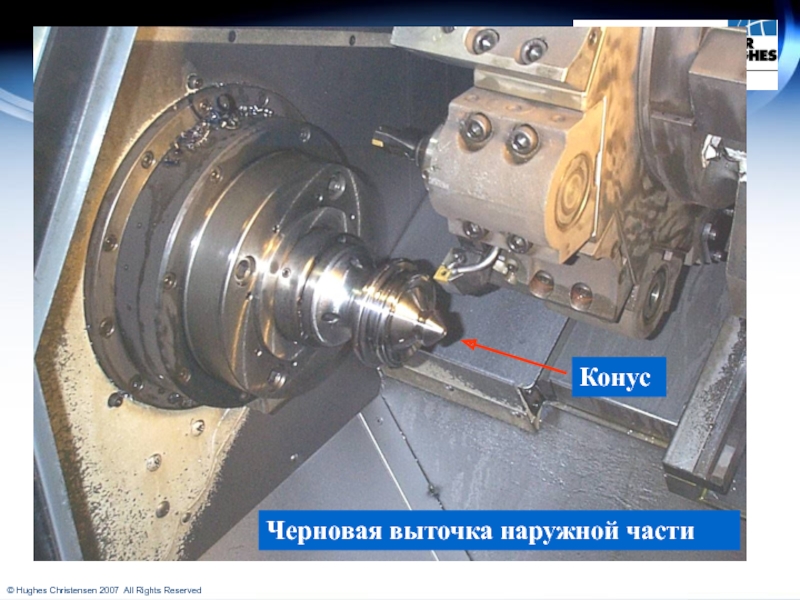

Слайд 32Черновая выточка наружной части
Конус

Черновая выточка наружной частиКонус

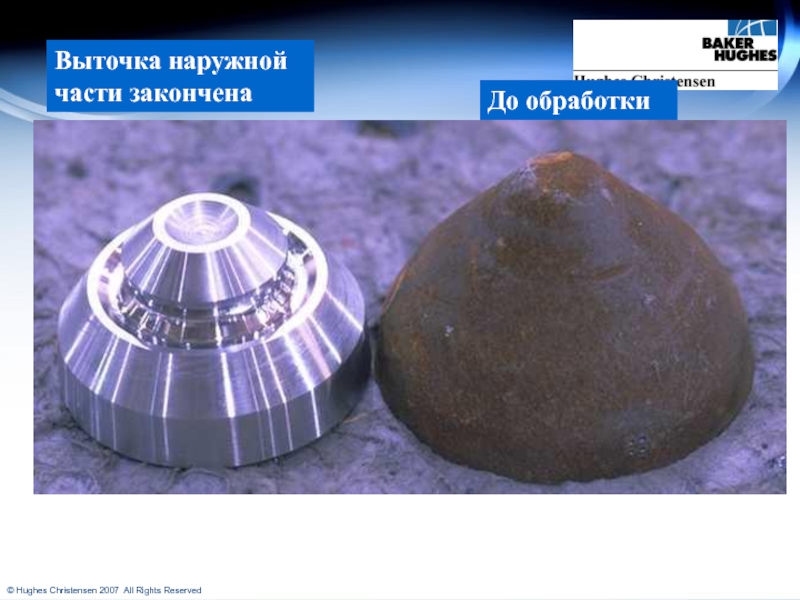

Слайд 33Выточка наружной
части закончена
До обработки

Выточка наружнойчасти законченаДо обработки

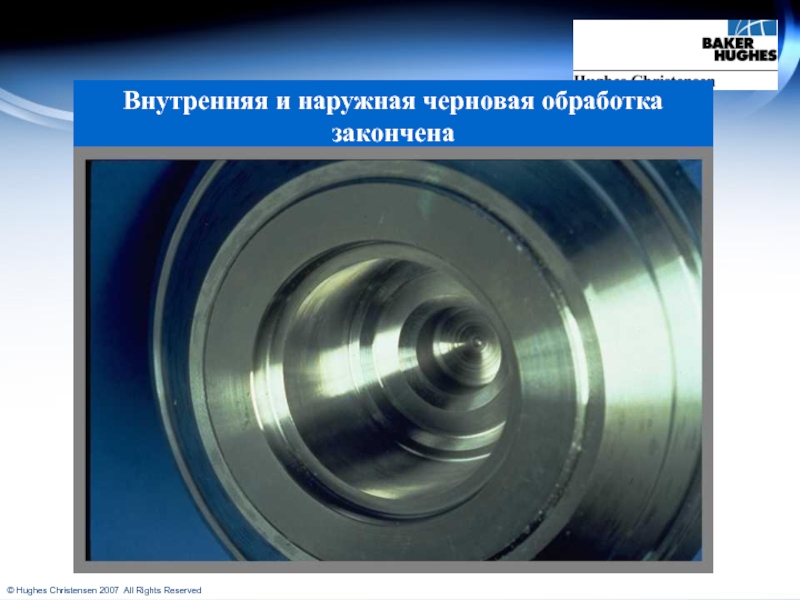

Слайд 34Внутренняя и наружная черновая обработка закончена

Внутренняя и наружная черновая обработка закончена

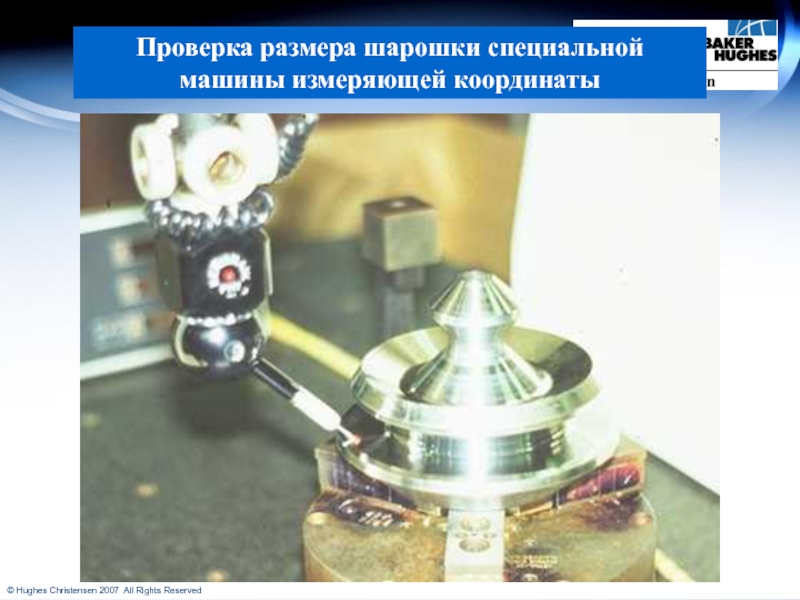

Слайд 35Проверка размера шарошки специальной машины измеряющей координаты

Проверка размера шарошки специальной машины измеряющей координаты

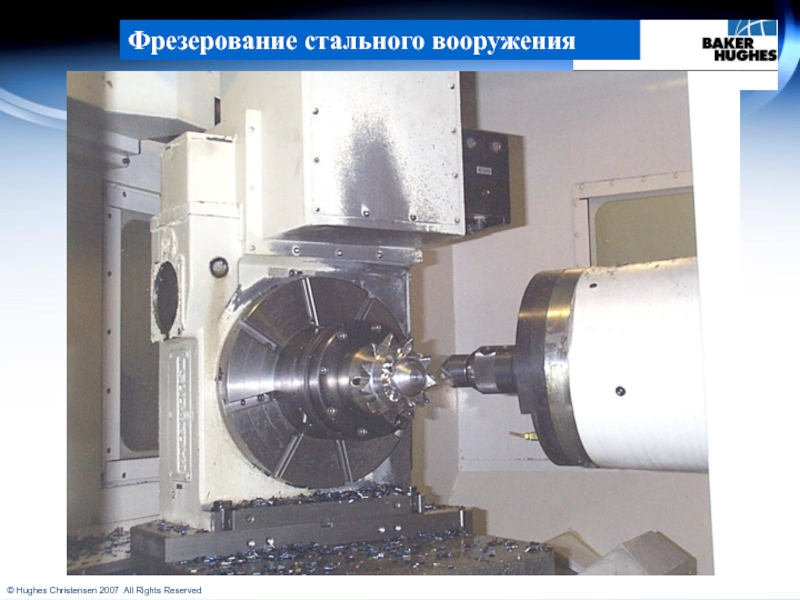

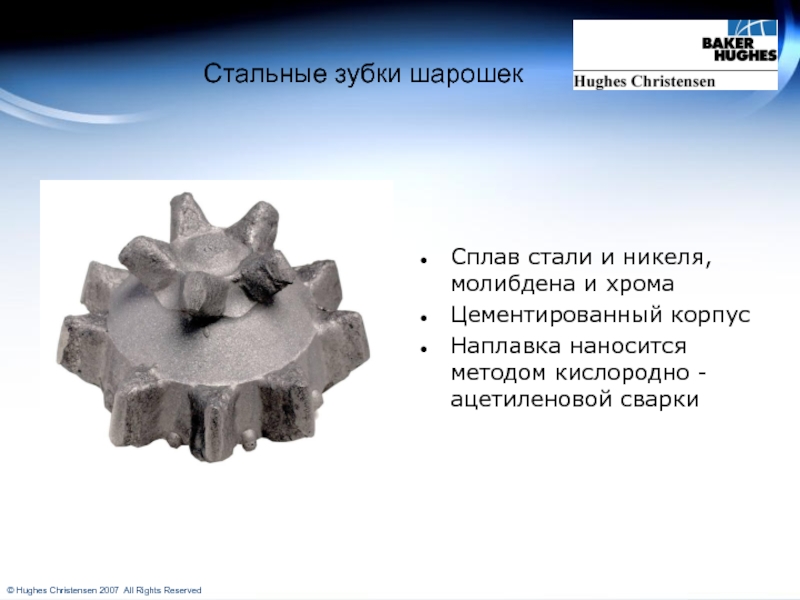

Слайд 36Фрезерование стального вооружения

Фрезерование стального вооружения

Слайд 37Фрезерование стального вооружения
До фрезерования
После фрезерования

Фрезерование стального вооруженияДо фрезерованияПосле фрезерования

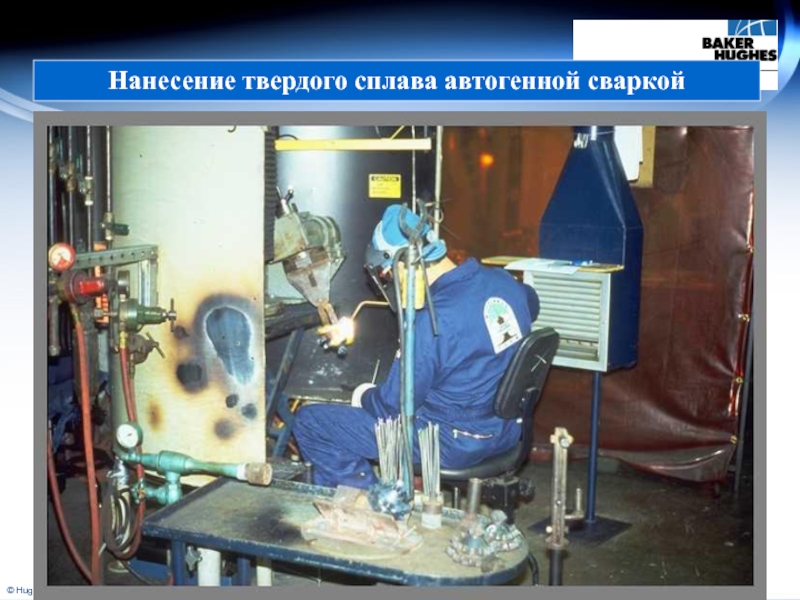

Слайд 38Нанесение твердого сплава автогенной сваркой

Нанесение твердого сплава автогенной сваркой

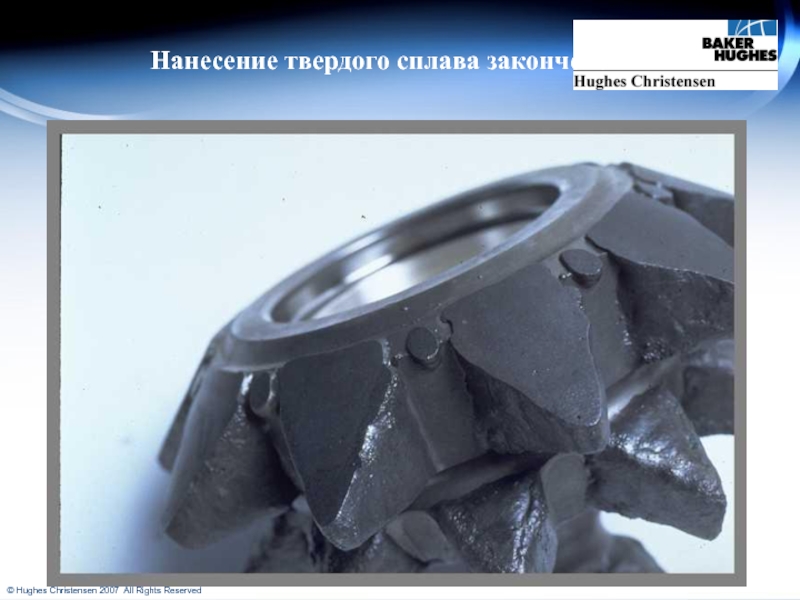

Слайд 39Нанесение твердого сплава закончено

Нанесение твердого сплава закончено

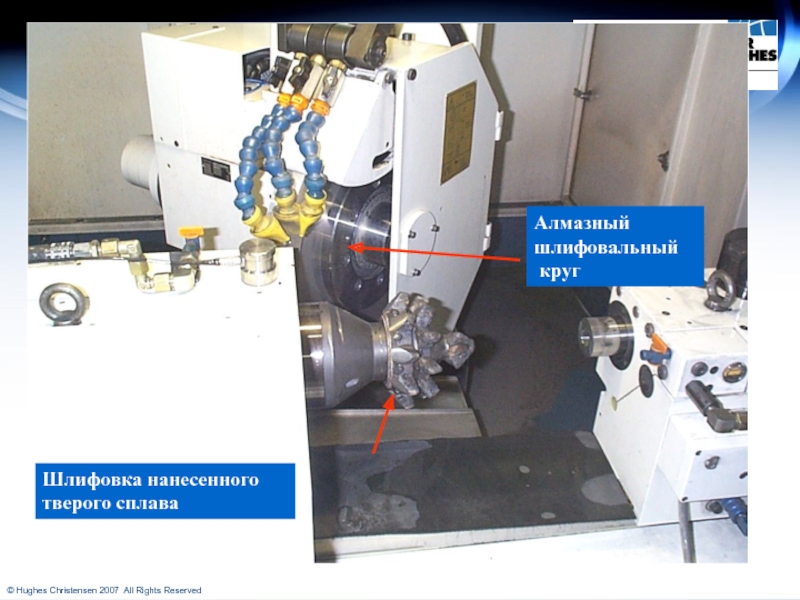

Слайд 40Алмазный
шлифовальный
круг
Шлифовка нанесенного
тверого сплава

Алмазныйшлифовальный кругШлифовка нанесенного тверого сплава

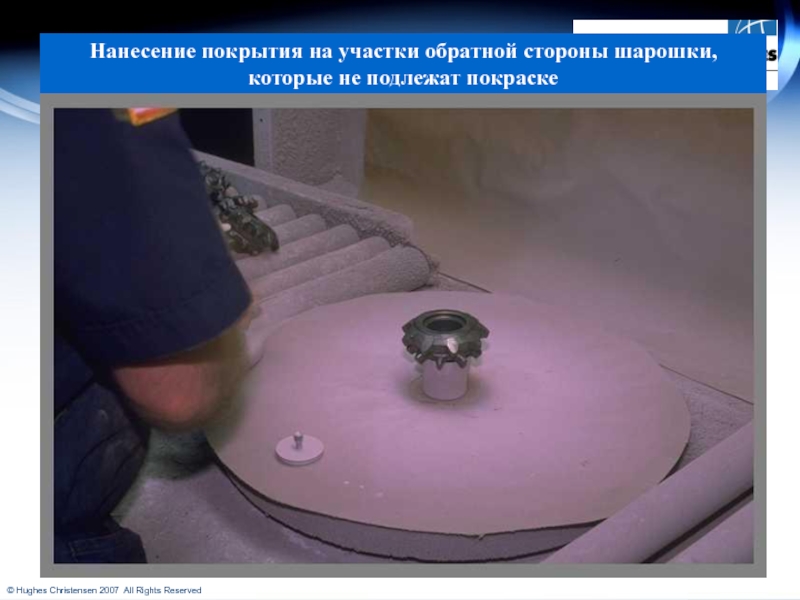

Слайд 41Нанесение покрытия на участки обратной стороны шарошки, которые не подлежат

покраске

Нанесение покрытия на участки обратной стороны шарошки, которые не подлежат покраске

Слайд 42Нанесение покрытия

Нанесение покрытия

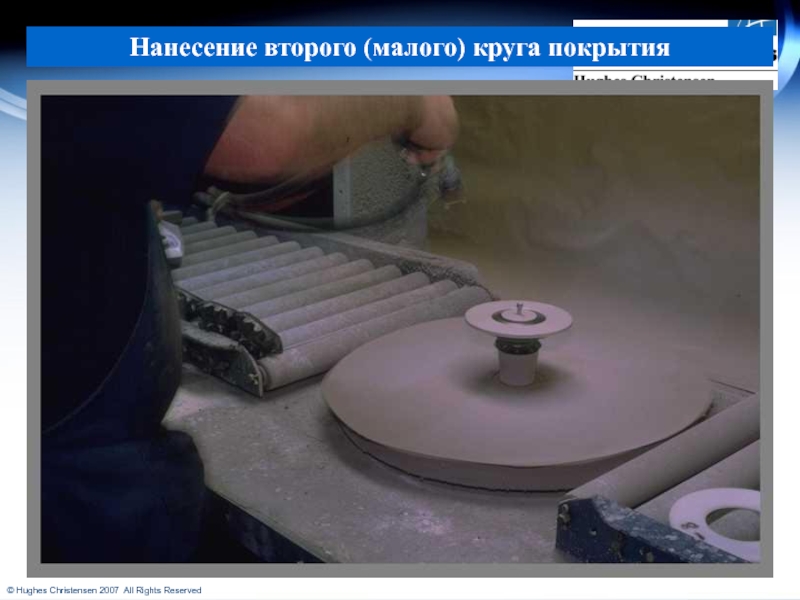

Слайд 43Нанесение второго (малого) круга покрытия

Нанесение второго (малого) круга покрытия

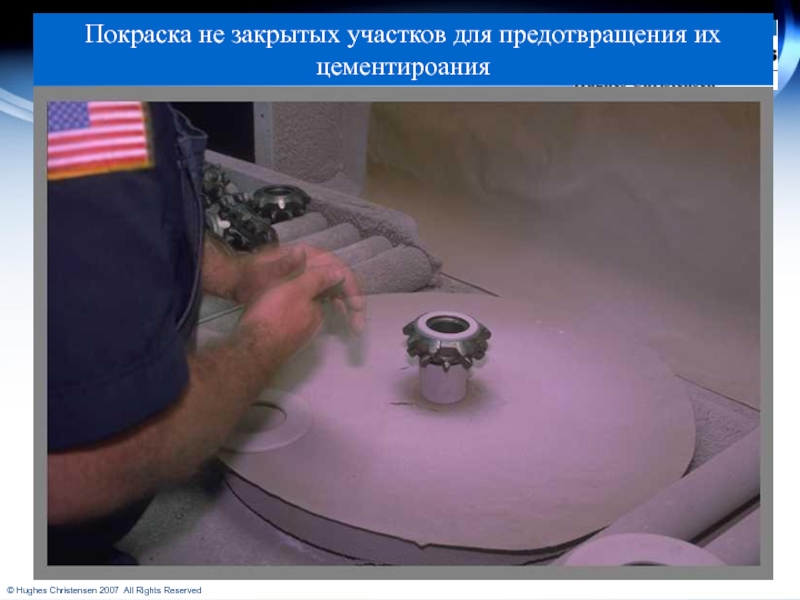

Слайд 44Покраска не закрытых участков для предотвращения их цементироания

Покраска не закрытых участков для предотвращения их цементироания

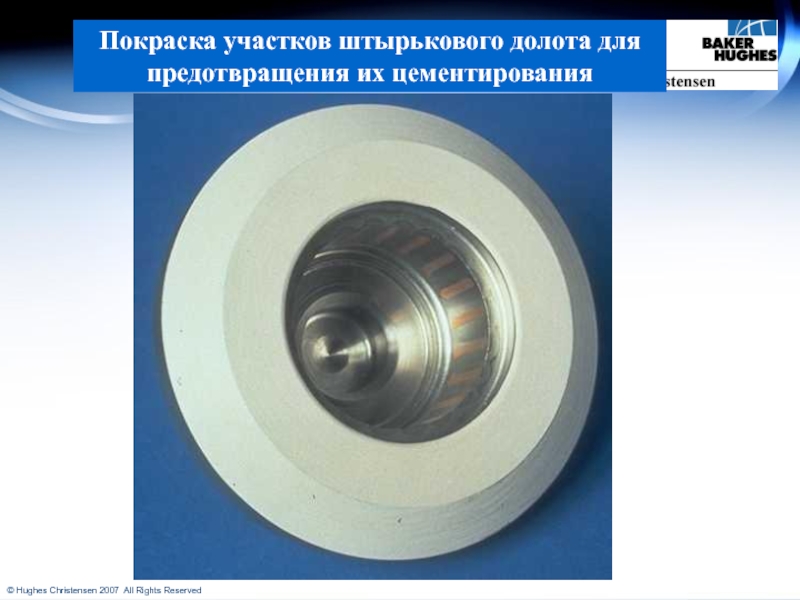

Слайд 45Покраска участков штырькового долота для предотвращения их цементирования

Покраска участков штырькового долота для предотвращения их цементирования

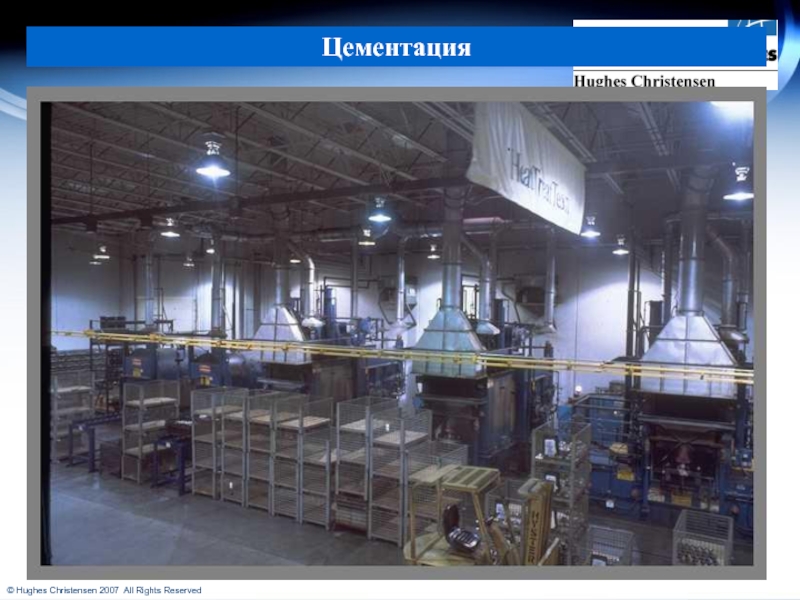

Слайд 46Цементация

Цементация

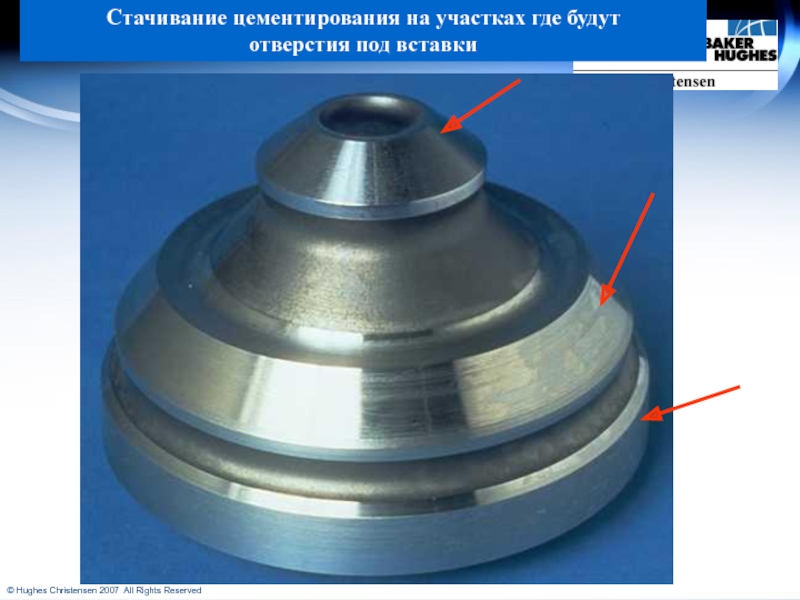

Слайд 47Стачивание цементирования на участках где будут
отверстия под вставки

Стачивание цементирования на участках где будут отверстия под вставки

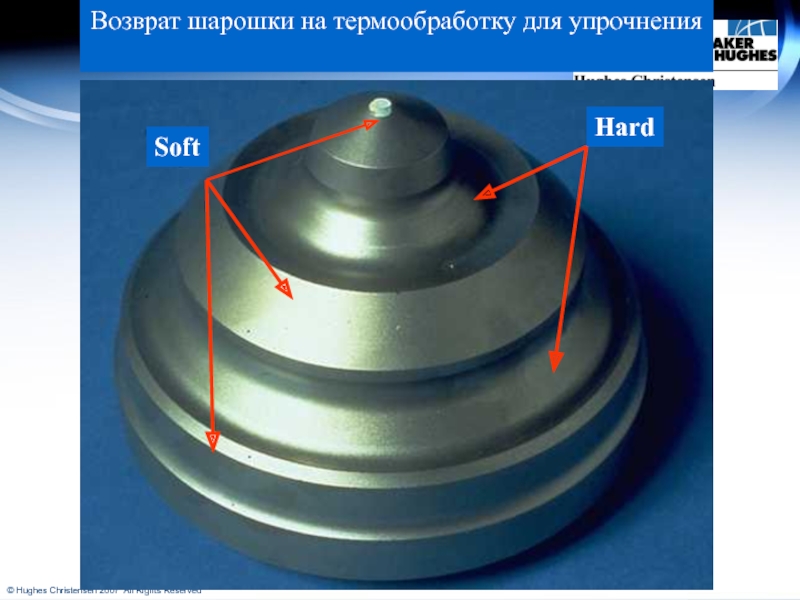

Слайд 48Возврат шарошки на термообработку для упрочнения
Hard
Soft

Возврат шарошки на термообработку для упрочненияHardSoft

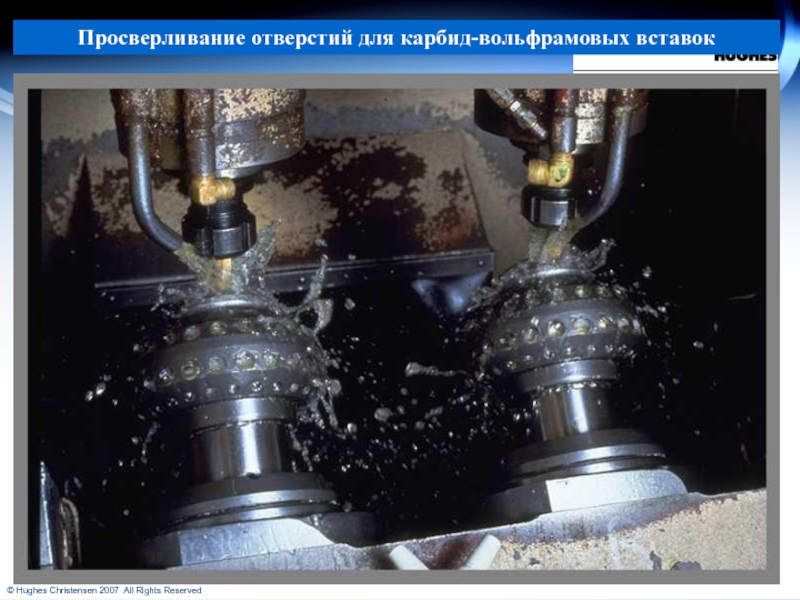

Слайд 49Просверливание отверстий для карбид-вольфрамовых вставок

Просверливание отверстий для карбид-вольфрамовых вставок

Слайд 50Проверяется размер каждого отверстия

Проверяется размер каждого отверстия

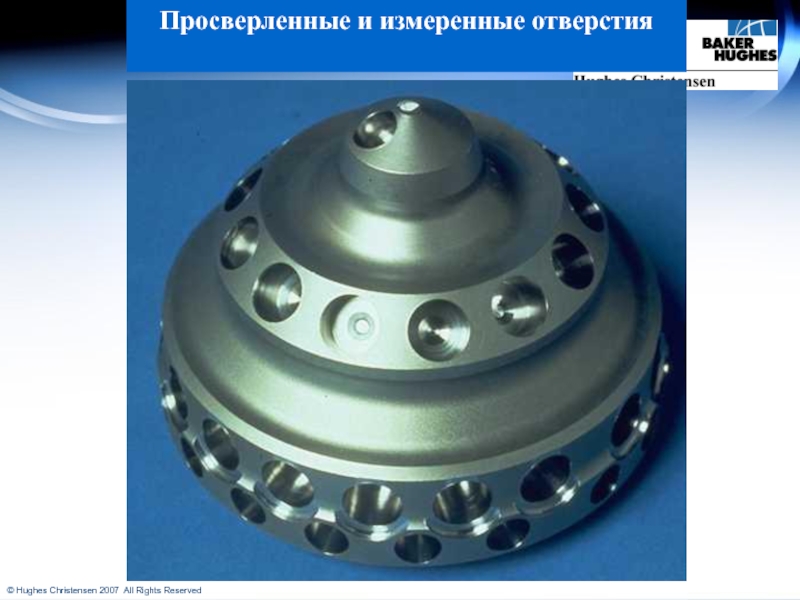

Слайд 51Просверленные и измеренные отверстия

Просверленные и измеренные отверстия

Слайд 52Запрессовывание вставок

Запрессовывание вставок

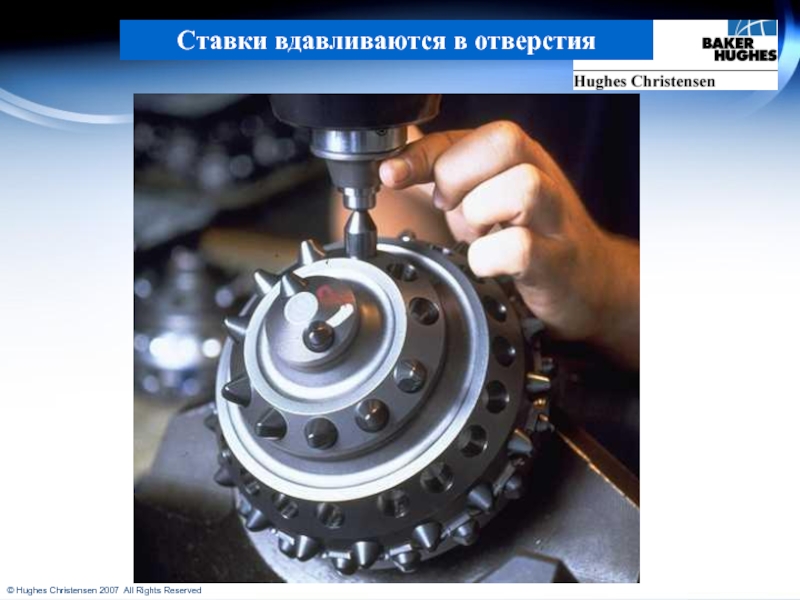

Слайд 53Ставки вдавливаются в отверстия

Ставки вдавливаются в отверстия

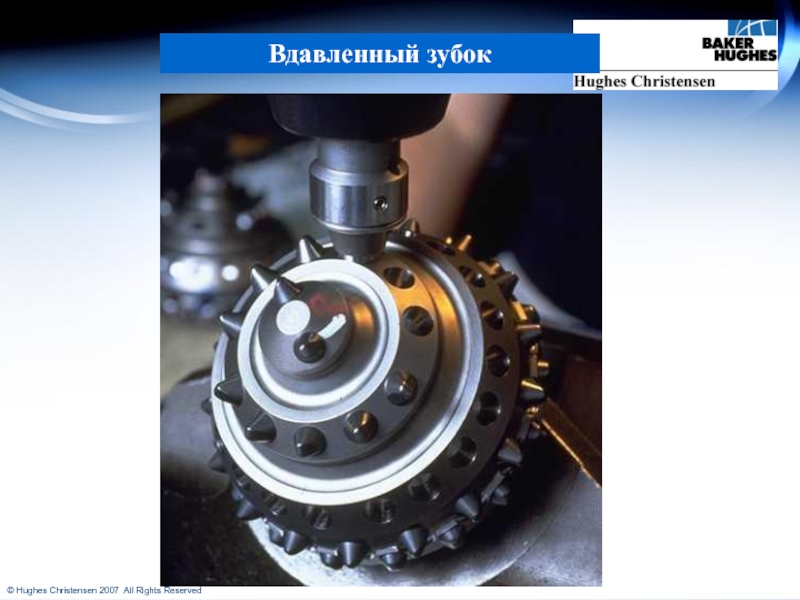

Слайд 54Вдавленный зубок

Вдавленный зубок

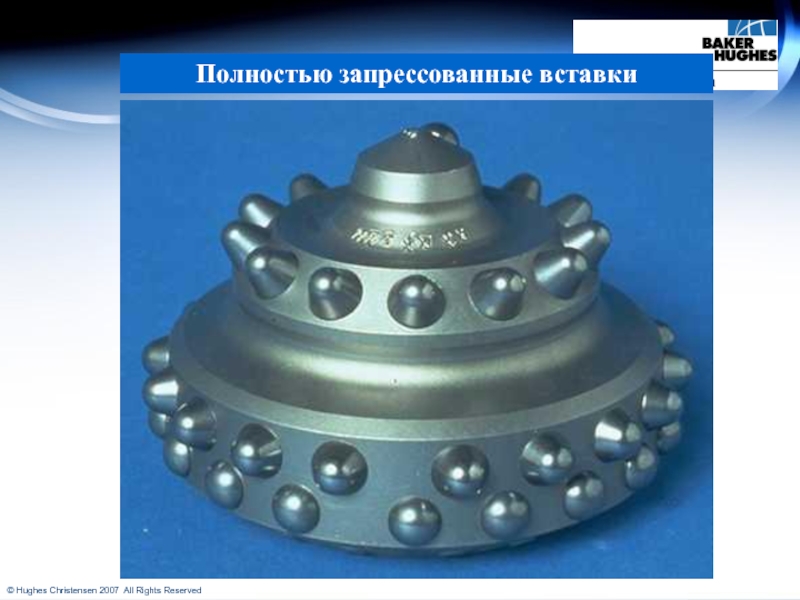

Слайд 55Полностью запрессованные вставки

Полностью запрессованные вставки

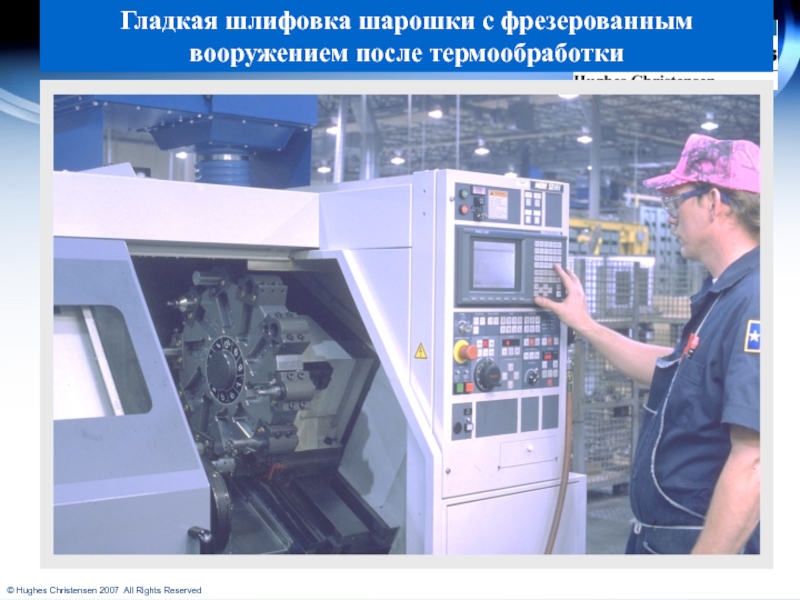

Слайд 56Гладкая шлифовка шарошки с фрезерованным вооружением после термообработки

Гладкая шлифовка шарошки с фрезерованным вооружением после термообработки

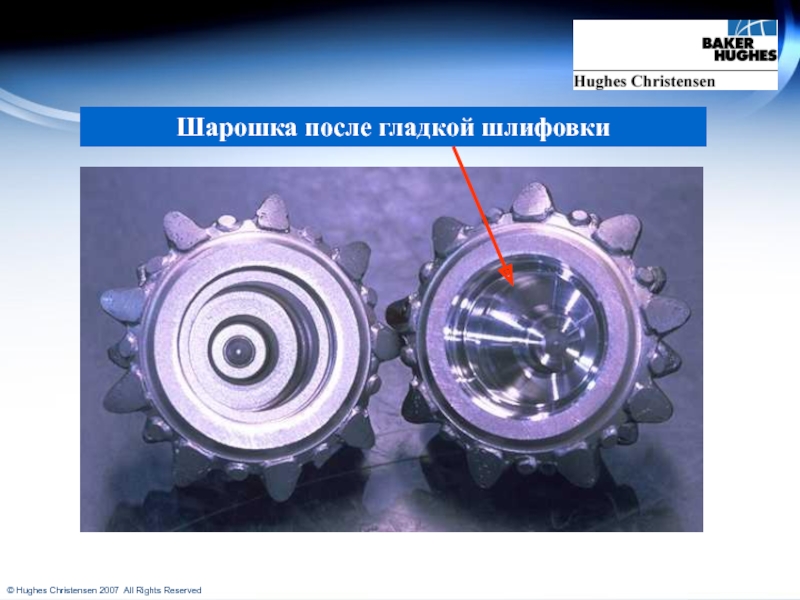

Слайд 57Шарошка после гладкой шлифовки

Шарошка после гладкой шлифовки

Слайд 58Покрытие ряда шарового затвора от попадания серебрения

Покрытие ряда шарового затвора от попадания серебрения

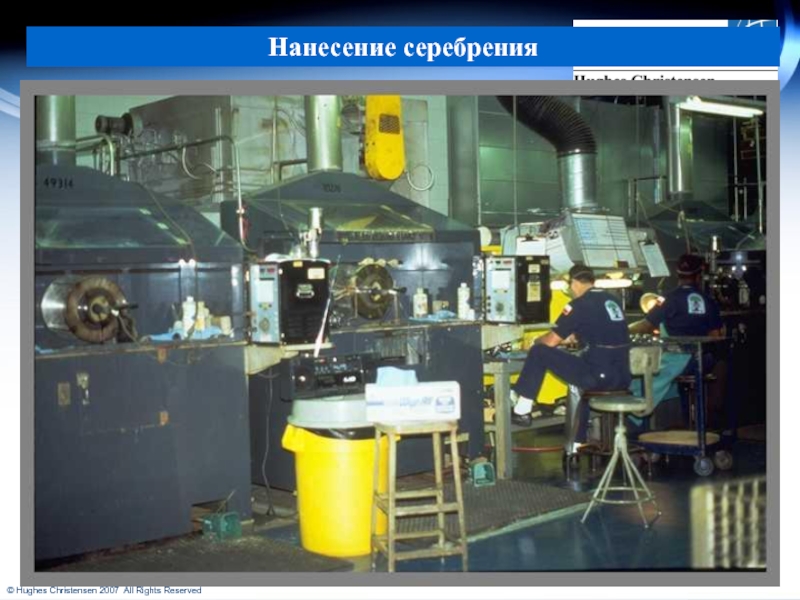

Слайд 59Нанесение серебрения

Нанесение серебрения

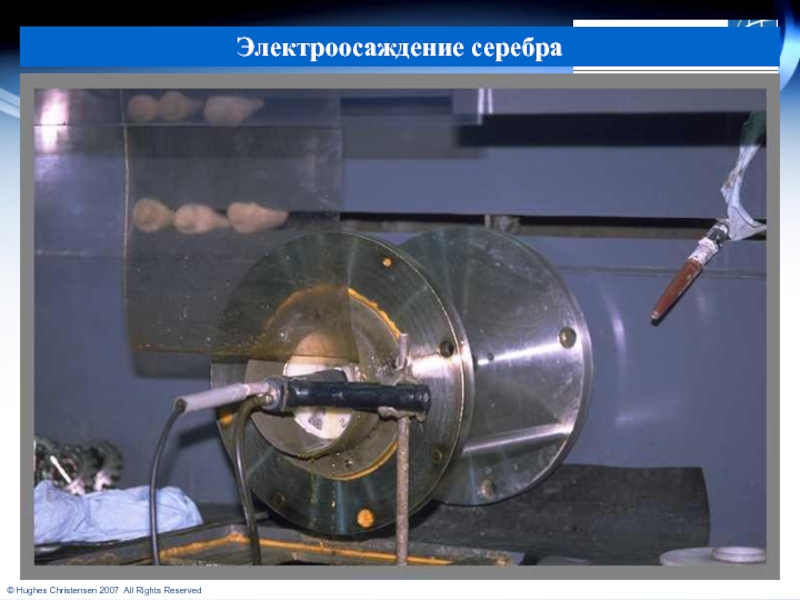

Слайд 60Электроосаждение серебра

Электроосаждение серебра

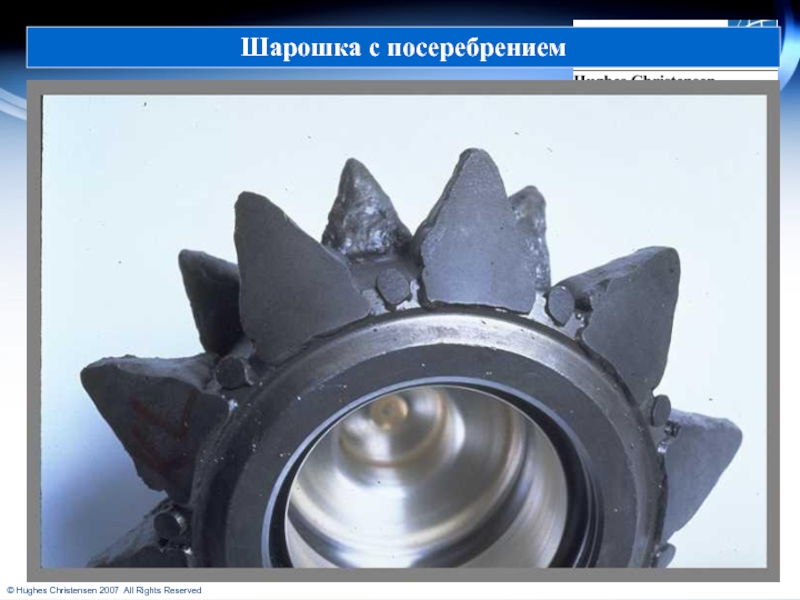

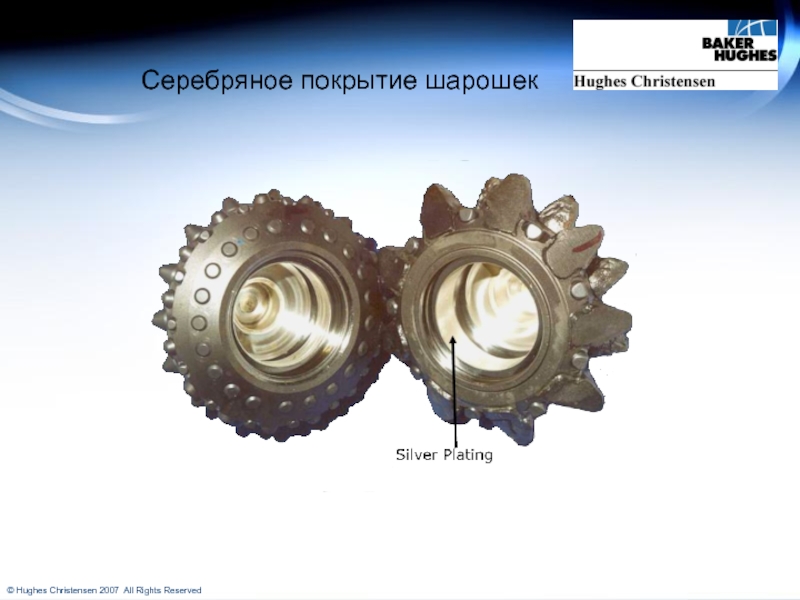

Слайд 61Шарошка с посеребрением

Шарошка с посеребрением

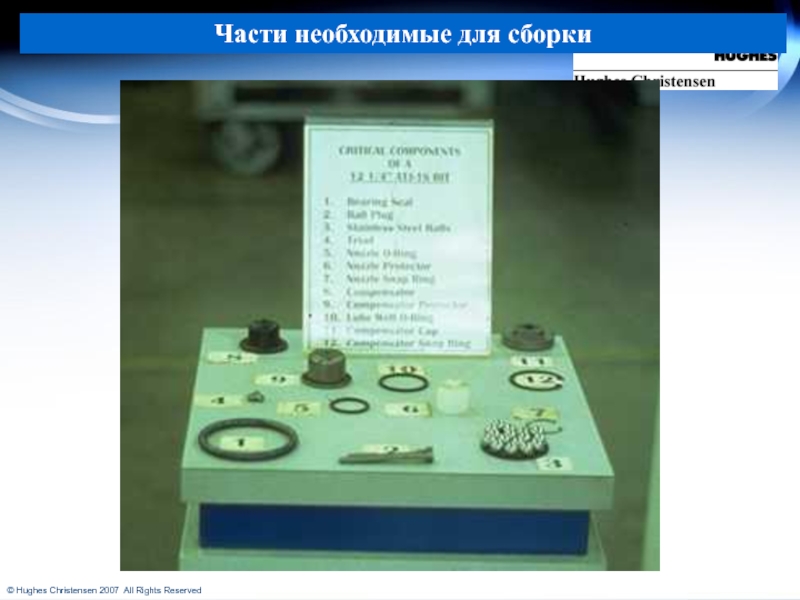

Слайд 62Части необходимые для сборки

Части необходимые для сборки

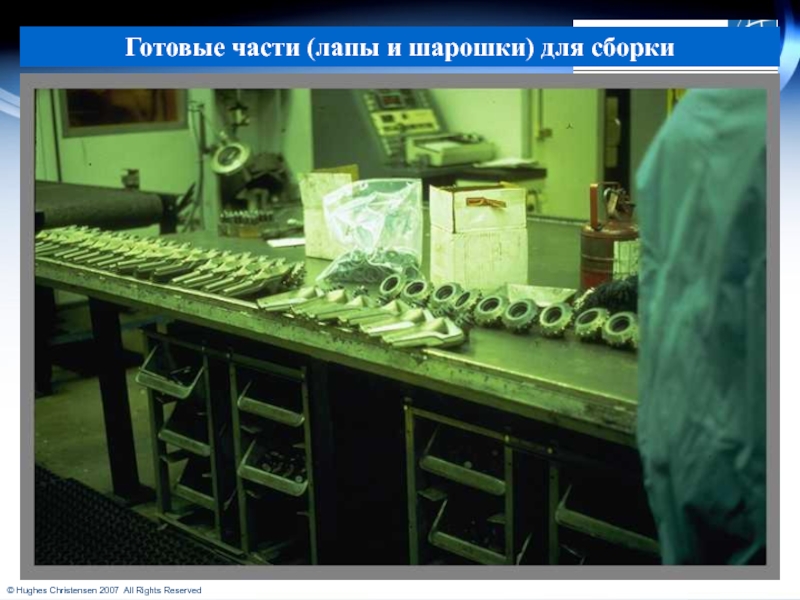

Слайд 63Готовые части (лапы и шарошки) для сборки

Готовые части (лапы и шарошки) для сборки

Слайд 64Собранная 1/3 часть
долота готовая
для сварки шарового
клапана
Шаровой клапан

Собранная 1/3 частьдолота готовая для сварки шаровогоклапана Шаровой клапан

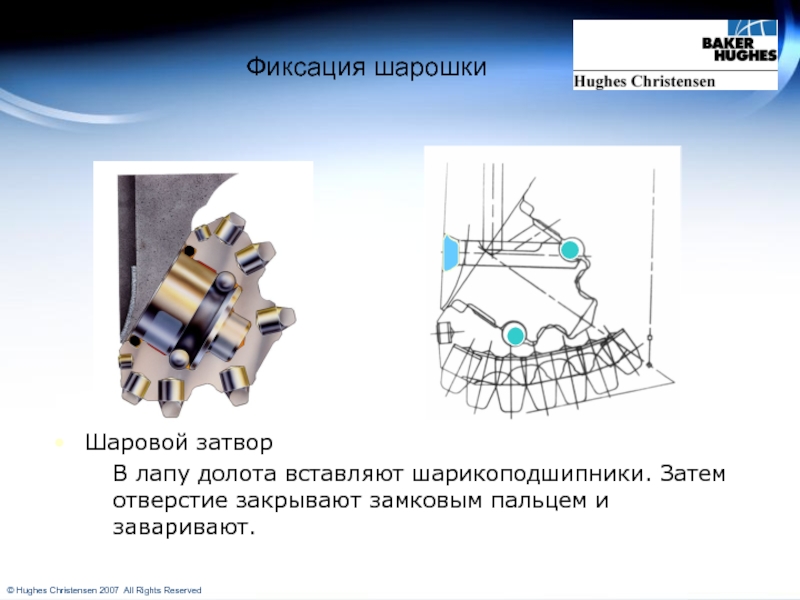

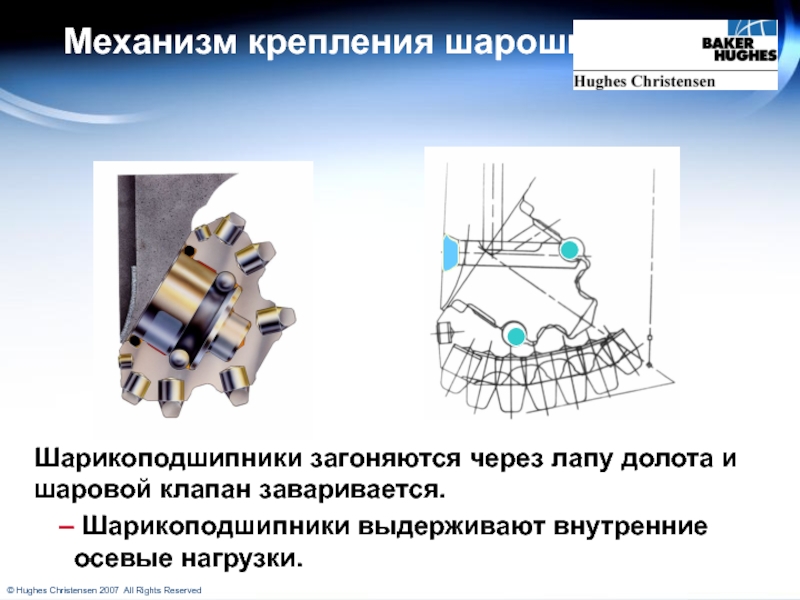

Слайд 65Шарикоподшипники загоняются через лапу долота и шаровой клапан заваривается.
Шарикоподшипники

выдерживают внутренние осевые нагрузки.
Механизм крепления шарошки

Шарикоподшипники загоняются через лапу долота и шаровой клапан заваривается. Шарикоподшипники выдерживают внутренние осевые нагрузки.Механизм крепления шарошки

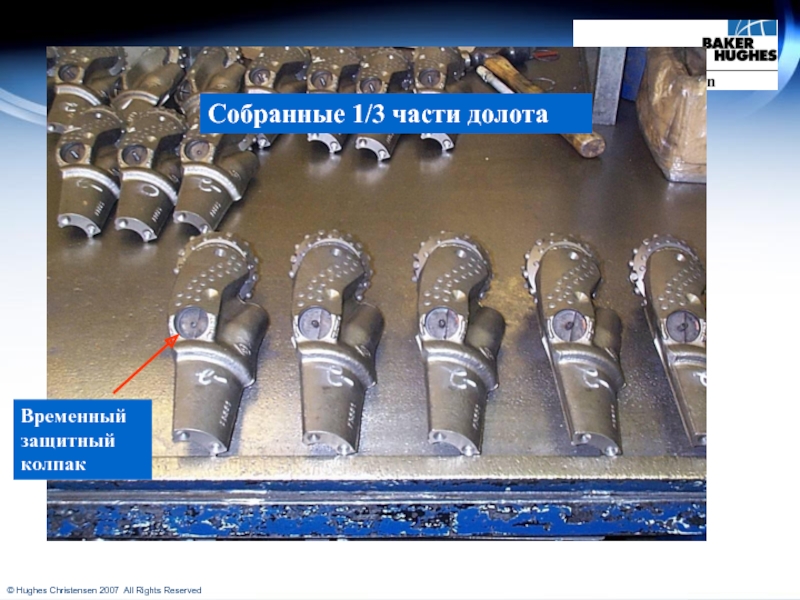

Слайд 66Собранные 1/3 части долота
Временный
защитный
колпак

Собранные 1/3 части долотаВременный защитный колпак

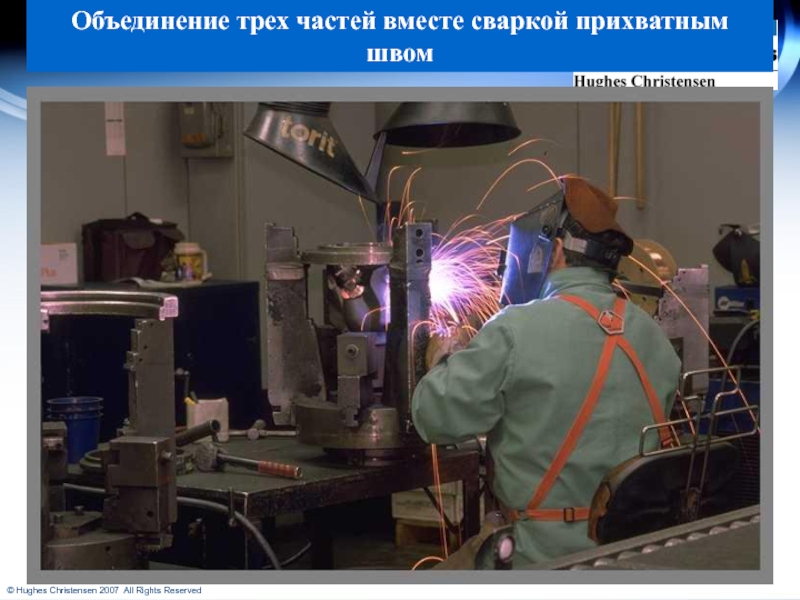

Слайд 67Объединение трех частей вместе сваркой прихватным швом

Объединение трех частей вместе сваркой прихватным швом

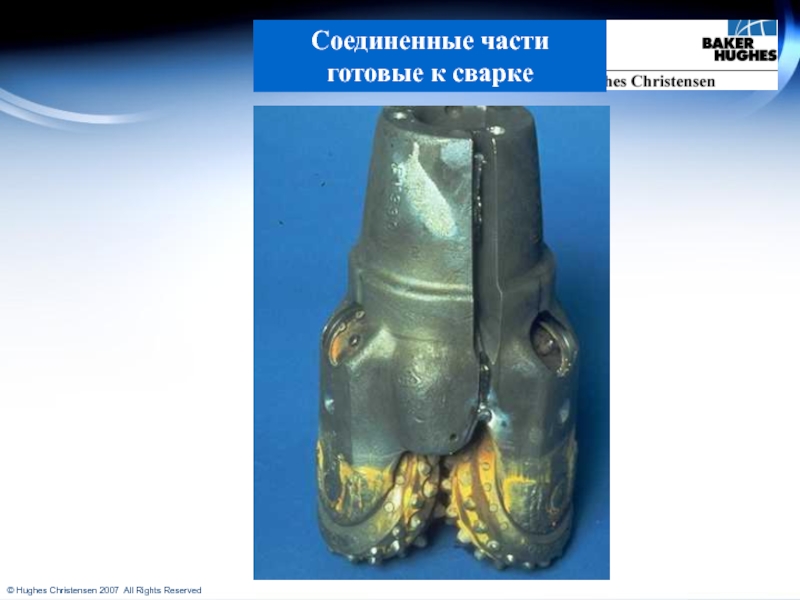

Слайд 68Соединенные части готовые к сварке

Соединенные части готовые к сварке

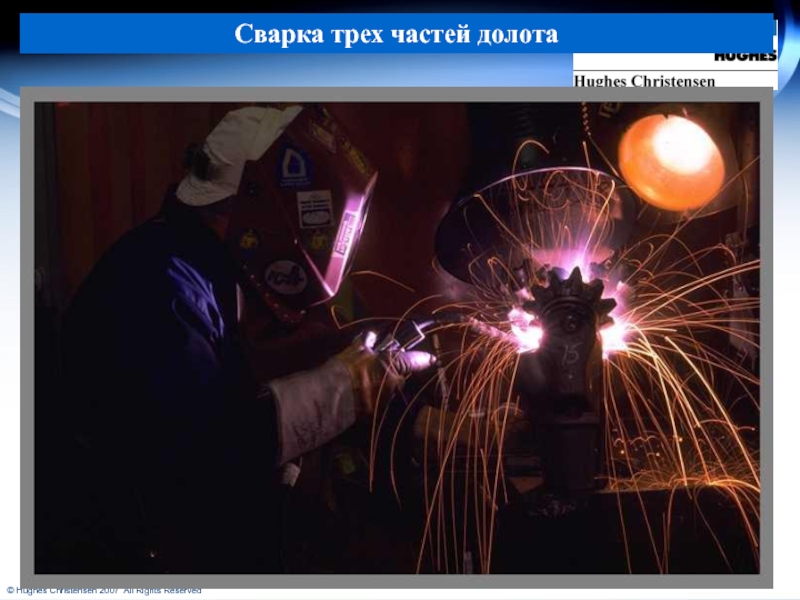

Слайд 69Сварка трех частей долота

Сварка трех частей долота

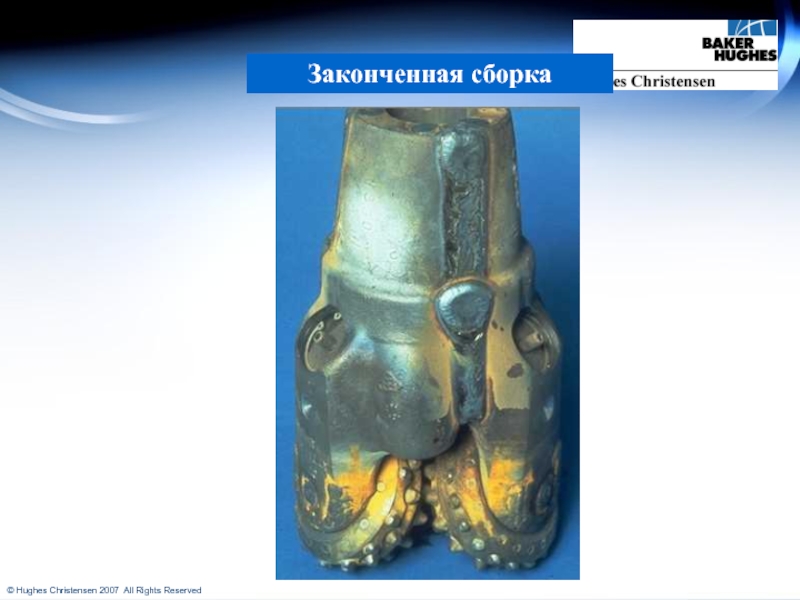

Слайд 70Законченная сборка

Законченная сборка

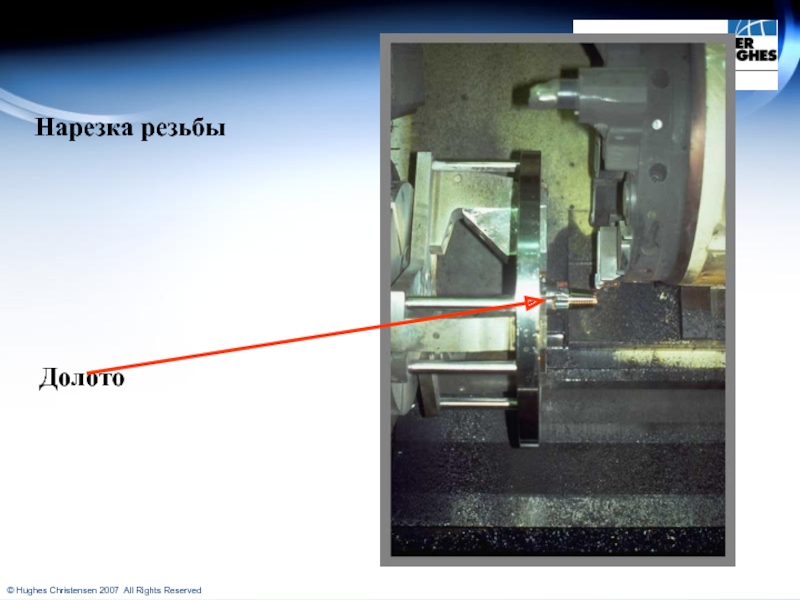

Слайд 71Нарезка резьбы
Долото

Нарезка резьбыДолото

Слайд 72До нарезки резьбы
После нарезки резьбы

До нарезки резьбыПосле нарезки резьбы

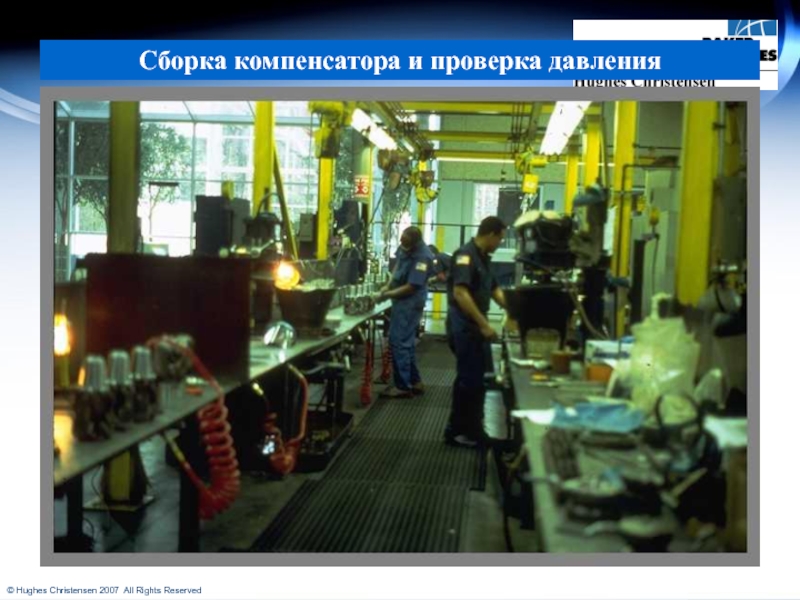

Слайд 73Сборка компенсатора и проверка давления

Сборка компенсатора и проверка давления

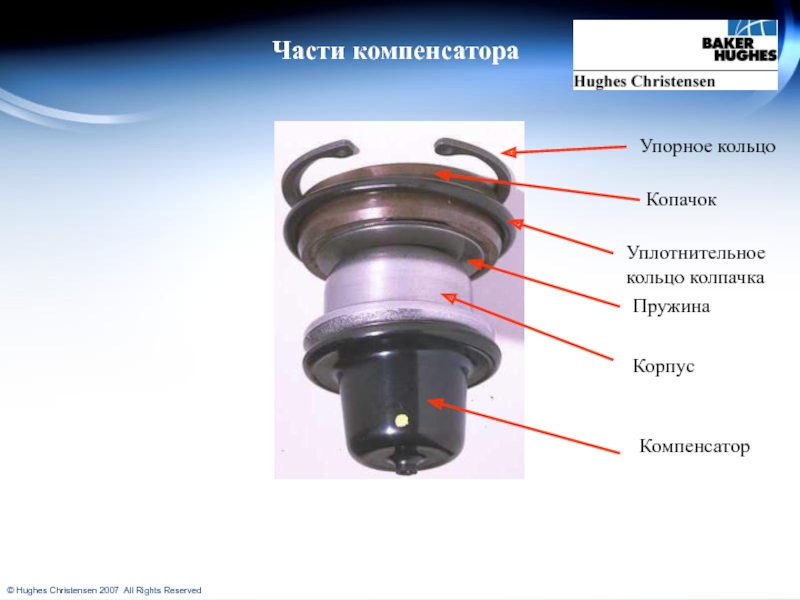

Слайд 74Части компенсатора
Упорное кольцо
Копачок
Уплотнительное
кольцо колпачка
Пружина
Корпус
Компенсатор

Части компенсатораУпорное кольцоКопачокУплотнительное кольцо колпачкаПружинаКорпусКомпенсатор

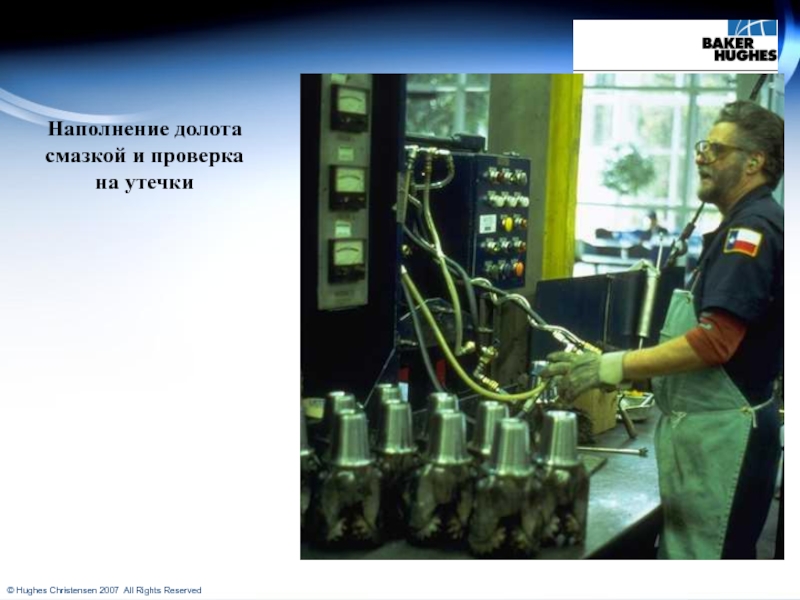

Слайд 75Наполнение долота
смазкой и проверка
на утечки

Наполнение долота смазкой и проверка на утечки

Слайд 76Финальная проверка
и очистка перед покраской

Финальная проверка и очистка перед покраской

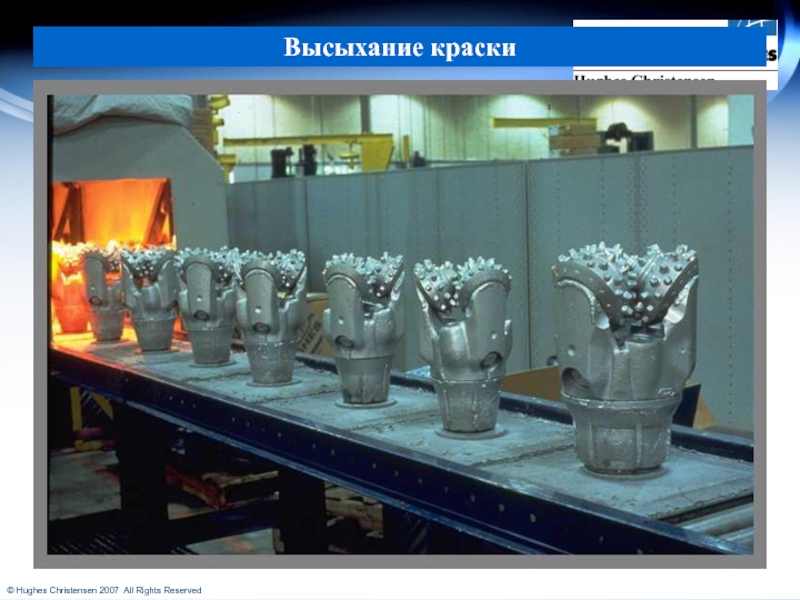

Слайд 77Высыхание краски

Высыхание краски

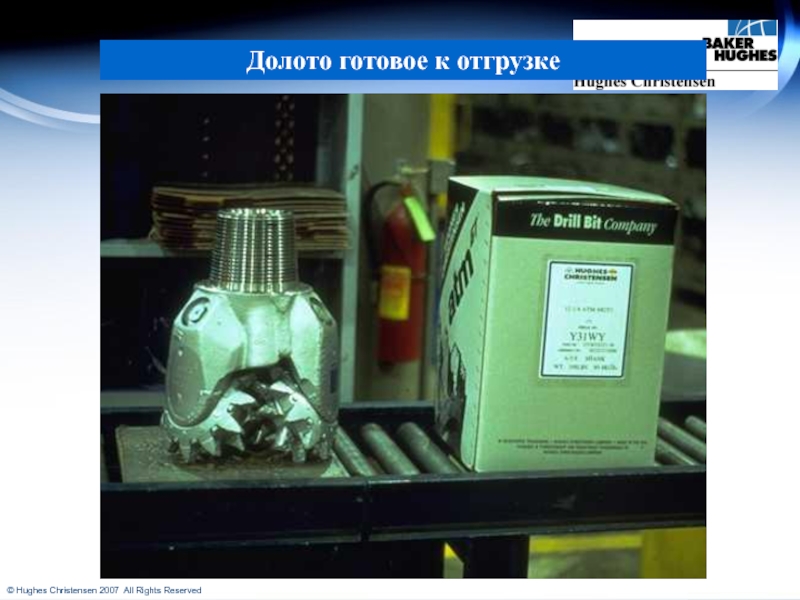

Слайд 78Долото готовое к отгрузке

Долото готовое к отгрузке

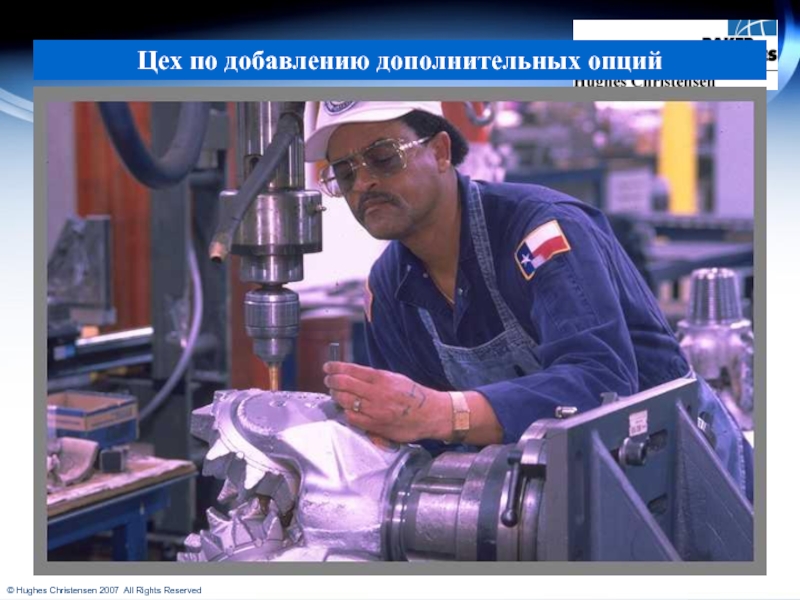

Слайд 79Цех по добавлению дополнительных опций

Цех по добавлению дополнительных опций

Слайд 80Подбор трехшарошечного долота и технология применения

Подбор трехшарошечного долота и технология применения

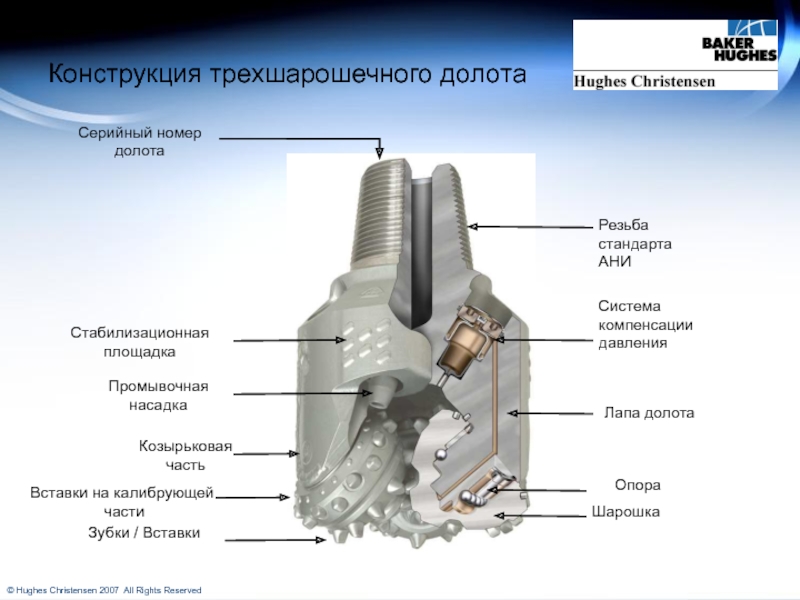

Слайд 83Конструкция трехшарошечного долота
Серийный номер
долота

Конструкция трехшарошечного долотаСерийный номер долота

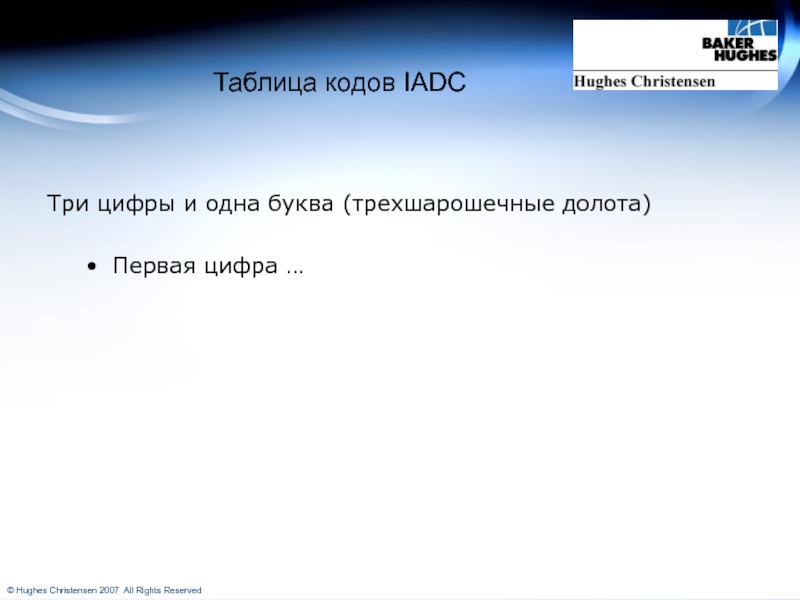

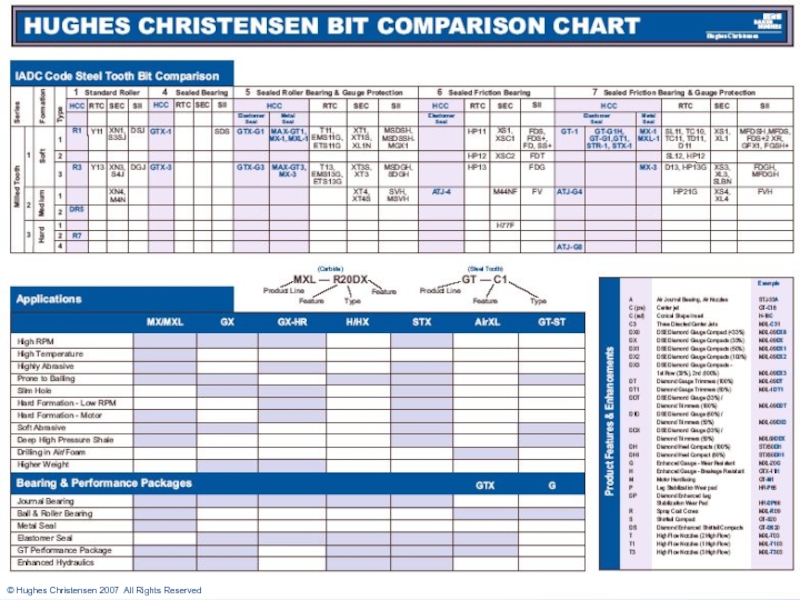

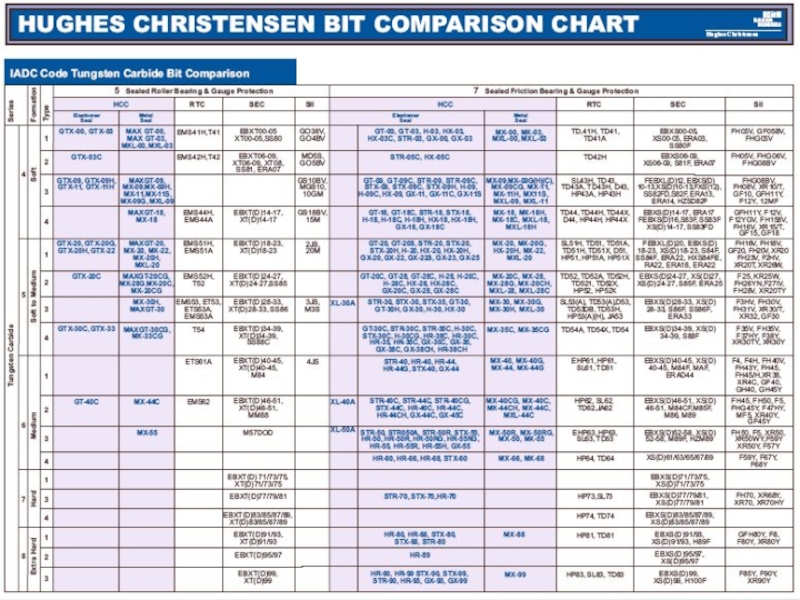

Слайд 84Таблица кодов IADC

Три цифры и одна буква (трехшарошечные долота)

Первая цифра



Таблица кодов IADCТри цифры и одна буква (трехшарошечные долота)Первая цифра …

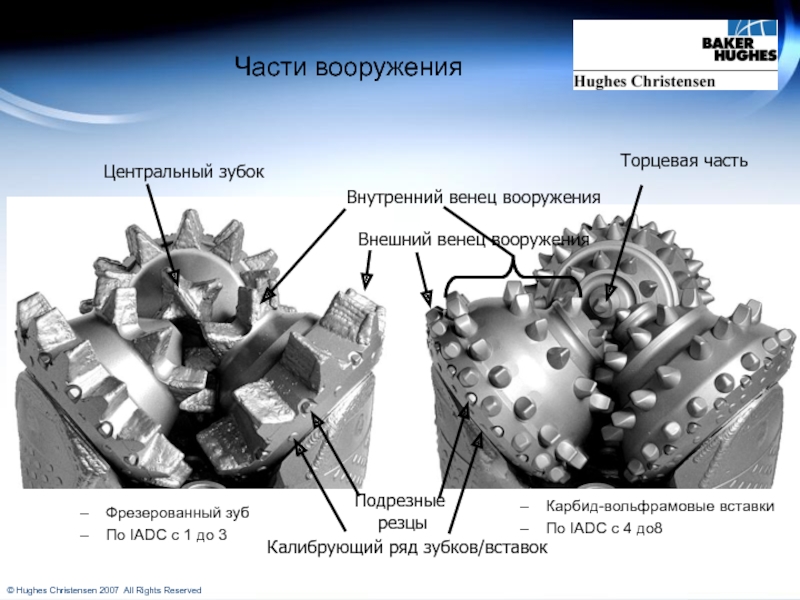

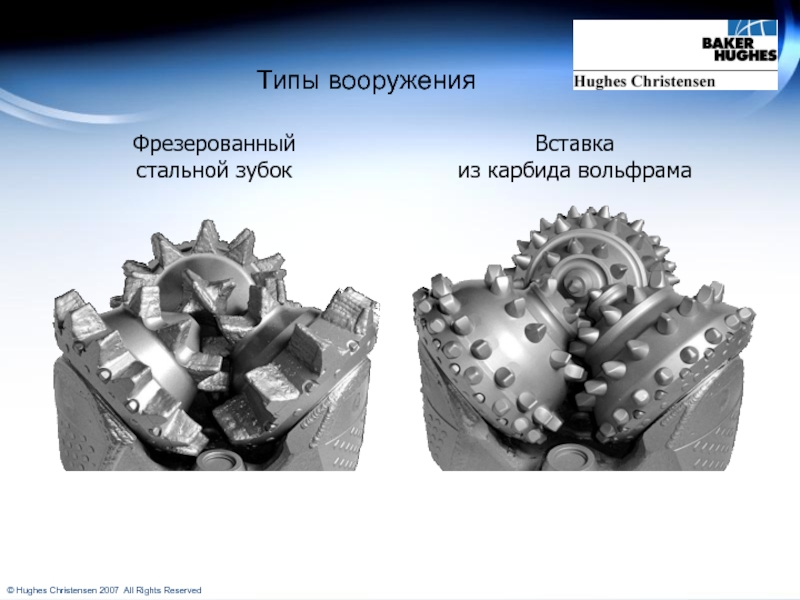

Слайд 85Части вооружения

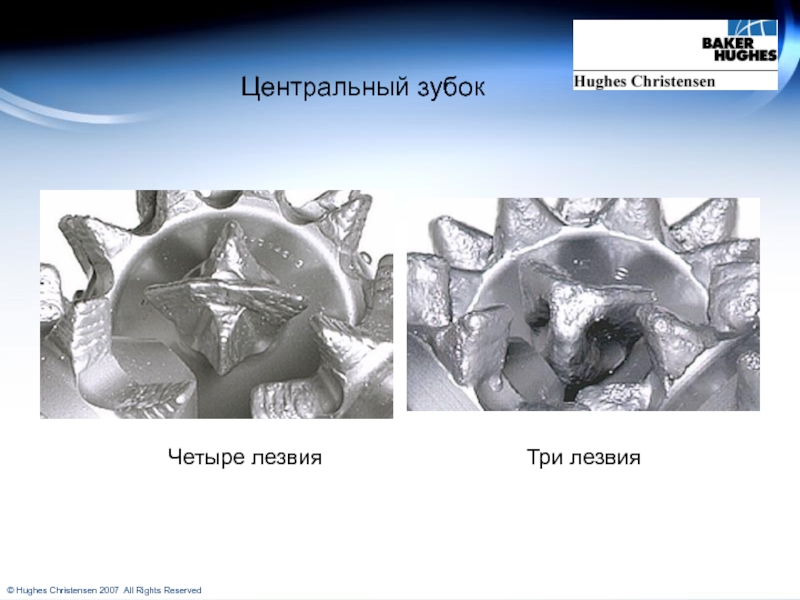

Центральный зубок
Внутренний венец вооружения
Внешний венец вооружения
Торцевая часть
Калибрующий ряд зубков/вставок
Подрезные

резцы
Фрезерованный зуб
По IADC с 1 до 3
Карбид-вольфрамовые вставки
По IADC с

4 до8
Части вооруженияЦентральный зубокВнутренний венец вооруженияВнешний венец вооруженияТорцевая частьКалибрующий ряд зубков/вставокПодрезные резцыФрезерованный зубПо IADC с 1 до 3Карбид-вольфрамовые

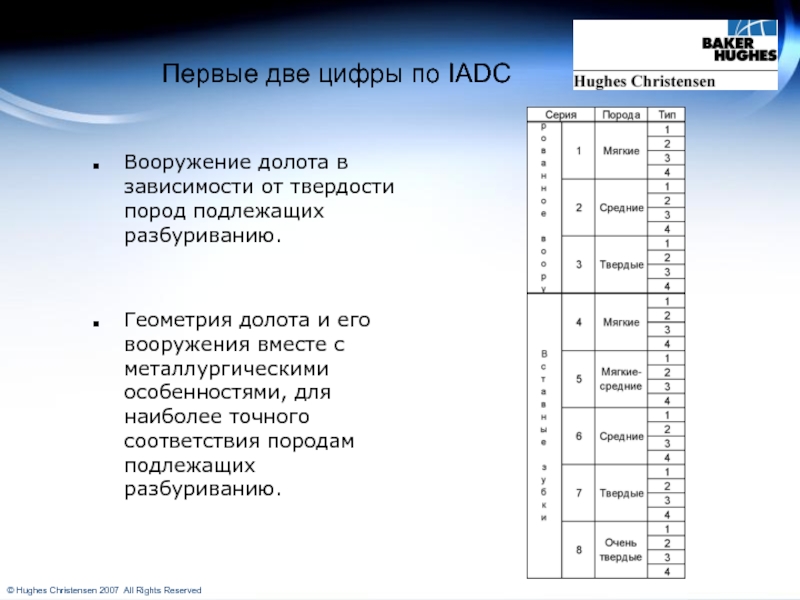

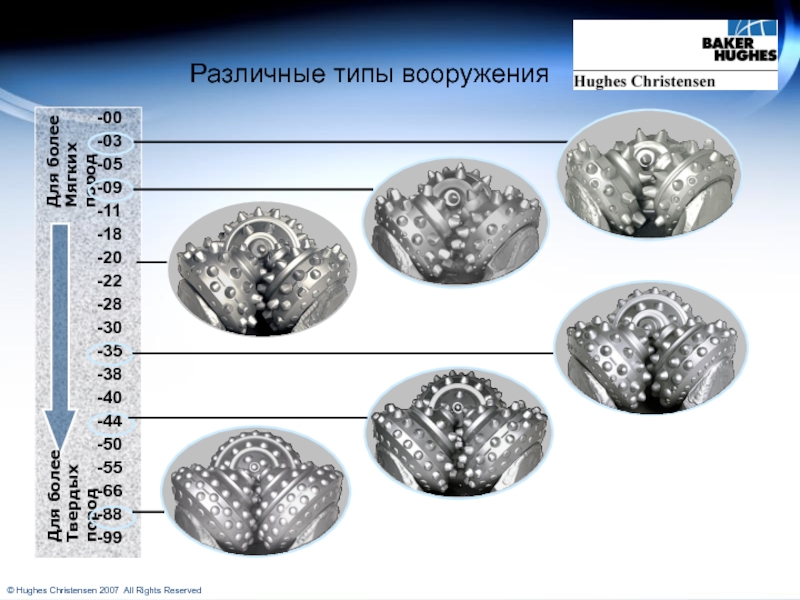

Слайд 86Первые две цифры по IADC
Вооружение долота в зависимости от твердости

пород подлежащих разбуриванию.


Геометрия долота и его вооружения вместе с металлургическими

особенностями, для наиболее точного соответствия породам подлежащих разбуриванию.
Первые две цифры по IADCВооружение долота в зависимости от твердости пород подлежащих разбуриванию.Геометрия долота и его вооружения

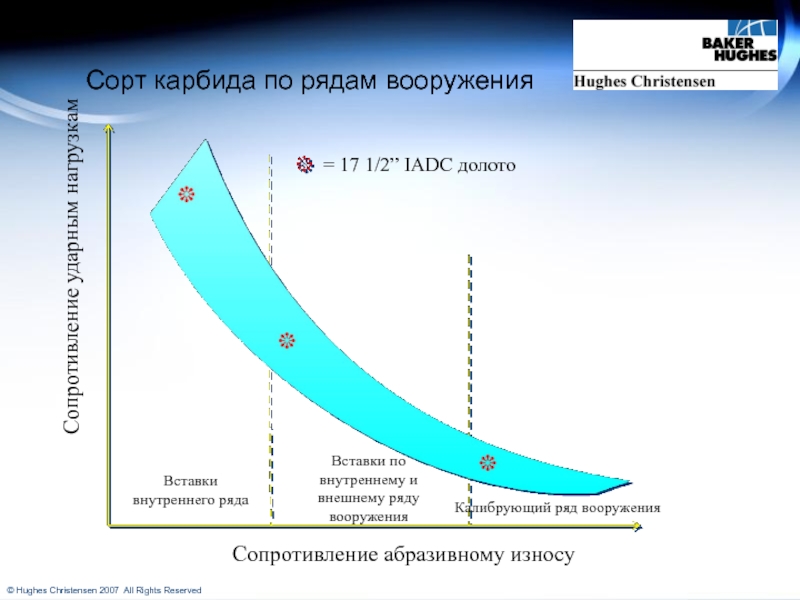

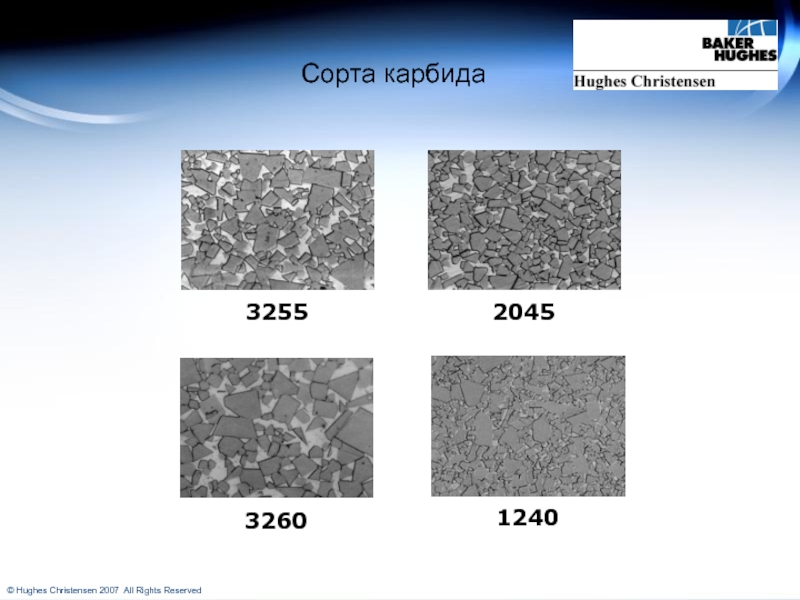

Слайд 87Сорт карбида по рядам вооружения

Сорт карбида по рядам вооружения

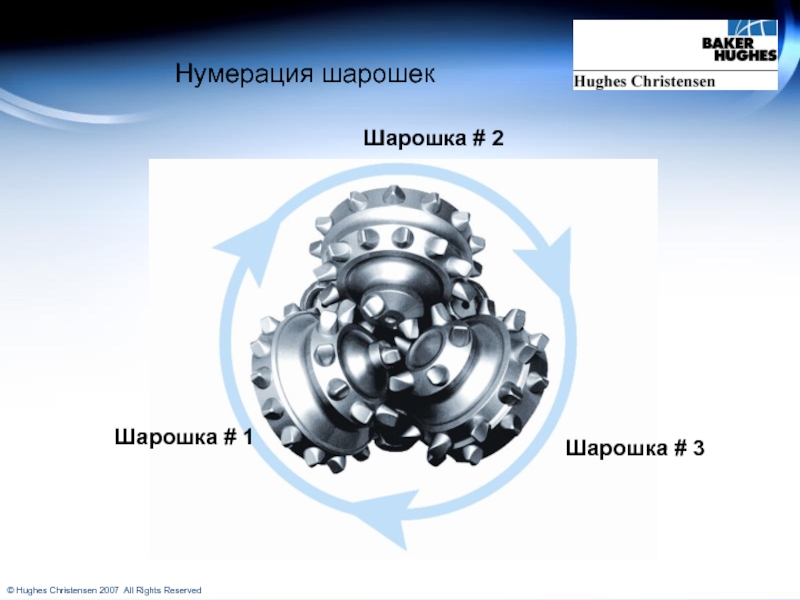

Слайд 88Нумерация шарошек
Шарошка # 1
Шарошка # 2
Шарошка # 3

Нумерация шарошекШарошка # 1Шарошка # 2Шарошка # 3

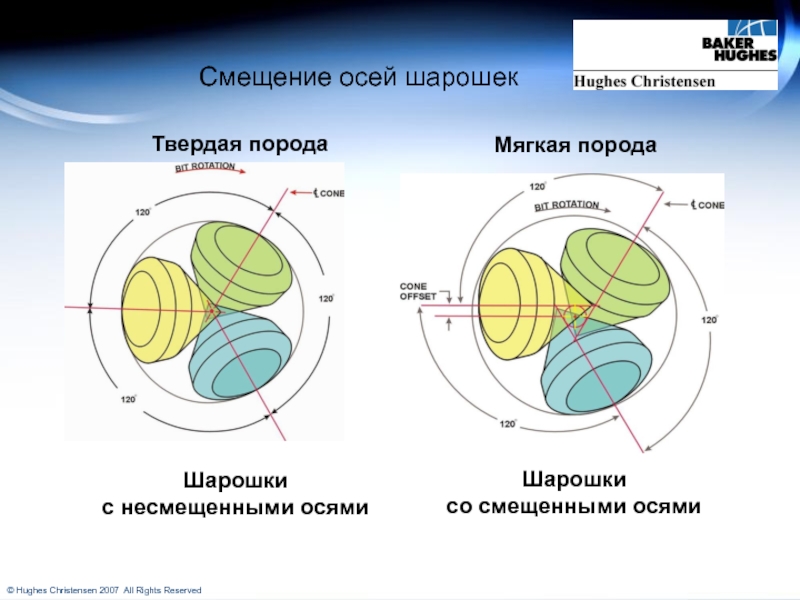

Слайд 89 Смещение осей шарошек
Шарошки
с несмещенными осями
Твердая порода
Шарошки
со смещенными

осями
Мягкая порода

Смещение осей шарошекШарошки с несмещенными осямиТвердая породаШарошки со смещенными осямиМягкая порода

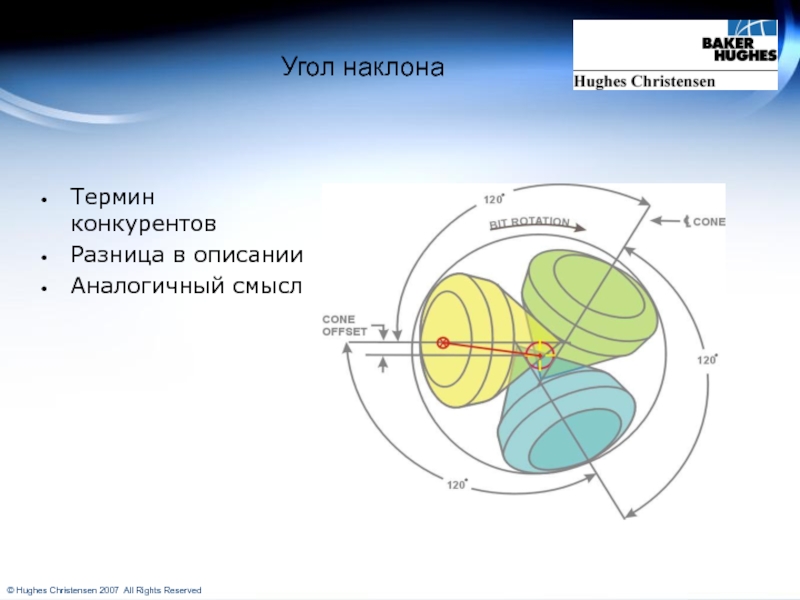

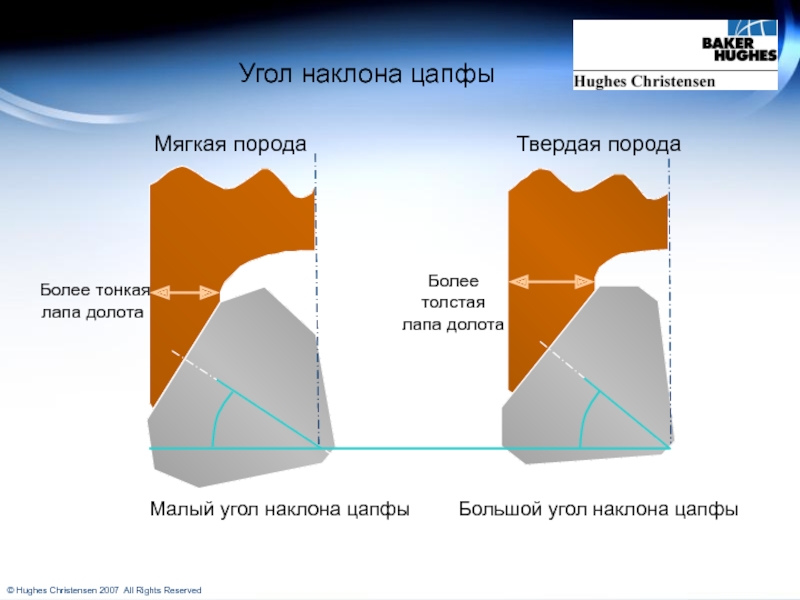

Слайд 90Угол наклона
Термин конкурентов
Разница в описании
Аналогичный смысл

Угол наклонаТермин конкурентовРазница в описанииАналогичный смысл

Слайд 91Угол раствора конуса шарошки
Мягкая порода
Твердая порода
Большой угол раствора
Малый

угол раствора

Угол раствора конуса шарошкиМягкая породаТвердая порода Большой угол раствора Малый угол раствора

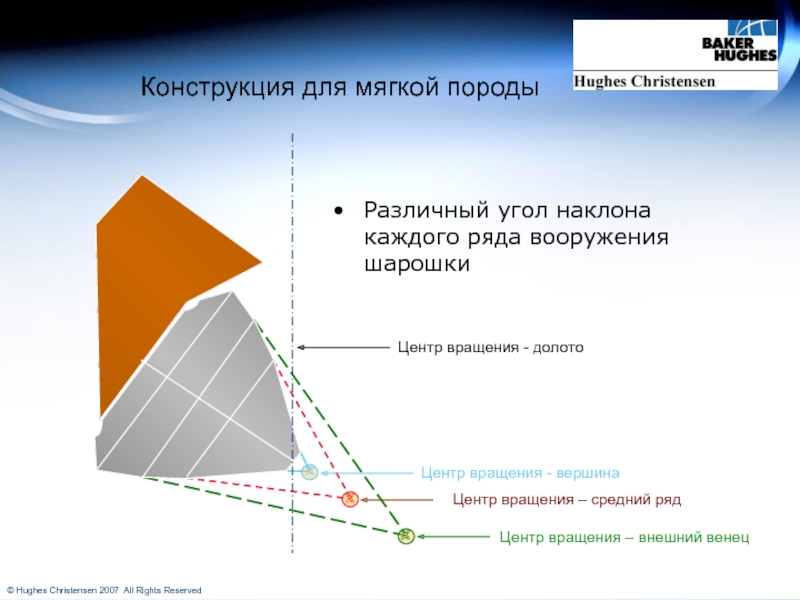

Слайд 92Конструкция для мягкой породы
Различный угол наклона каждого ряда вооружения шарошки



Центр вращения – внешний венец
Конструкция для мягкой породыРазличный угол наклона каждого ряда вооружения шарошки

Слайд 93Угол наклона цапфы
Большой угол наклона цапфы
Малый угол наклона цапфы
Мягкая порода
Твердая

порода

Угол наклона цапфыБольшой угол наклона цапфыМалый угол наклона цапфыМягкая породаТвердая порода

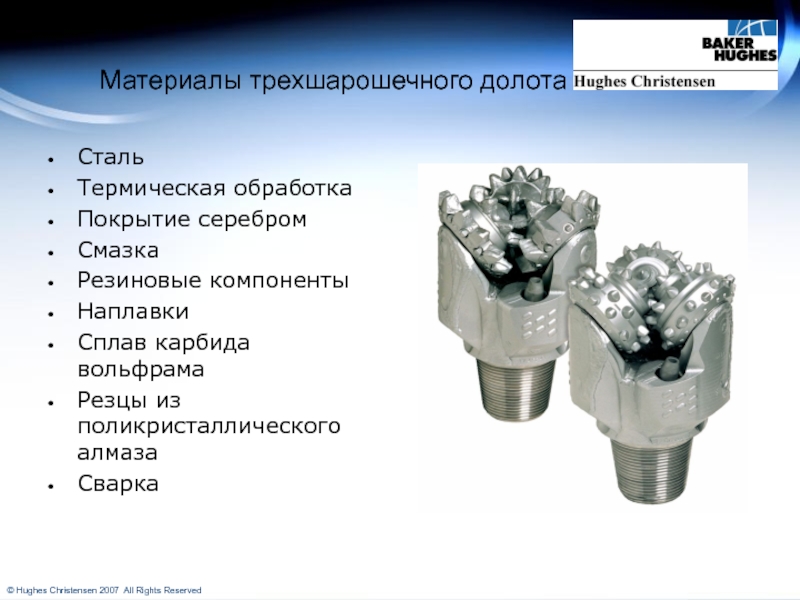

Слайд 94Материалы трехшарошечного долота
Сталь
Термическая обработка
Покрытие серебром
Смазка
Резиновые компоненты
Наплавки
Сплав карбида вольфрама
Резцы из

поликристаллического алмаза
Сварка

Материалы трехшарошечного долотаСтальТермическая обработкаПокрытие серебромСмазкаРезиновые компонентыНаплавкиСплав карбида вольфрама Резцы из поликристаллического алмазаСварка

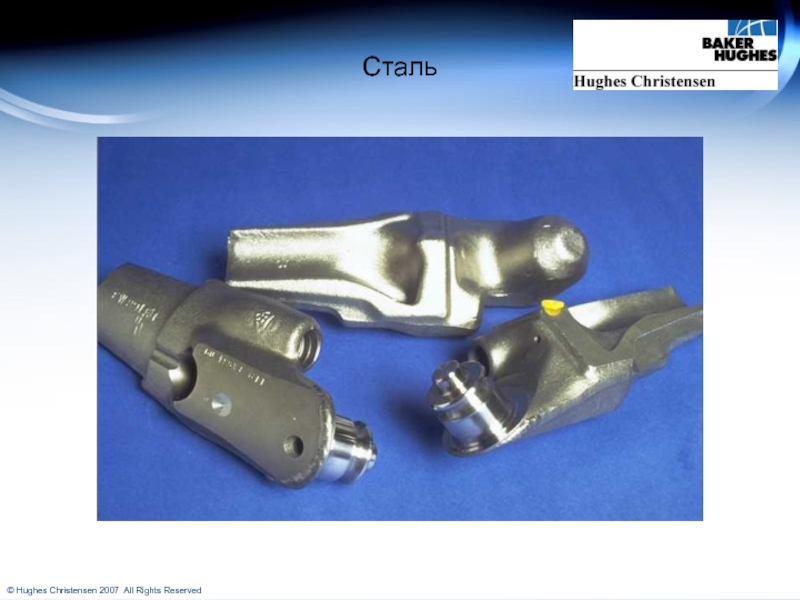

Слайд 95Сталь

Сталь

Слайд 96Серебряное покрытие шарошек

Серебряное покрытие шарошек

Слайд 97Стальные зубки шарошек
Сплав стали и никеля, молибдена и хрома
Цементированный корпус
Наплавка

наносится методом кислородно - ацетиленовой сварки

Стальные зубки шарошекСплав стали и никеля, молибдена и хромаЦементированный корпусНаплавка наносится методом кислородно - ацетиленовой сварки

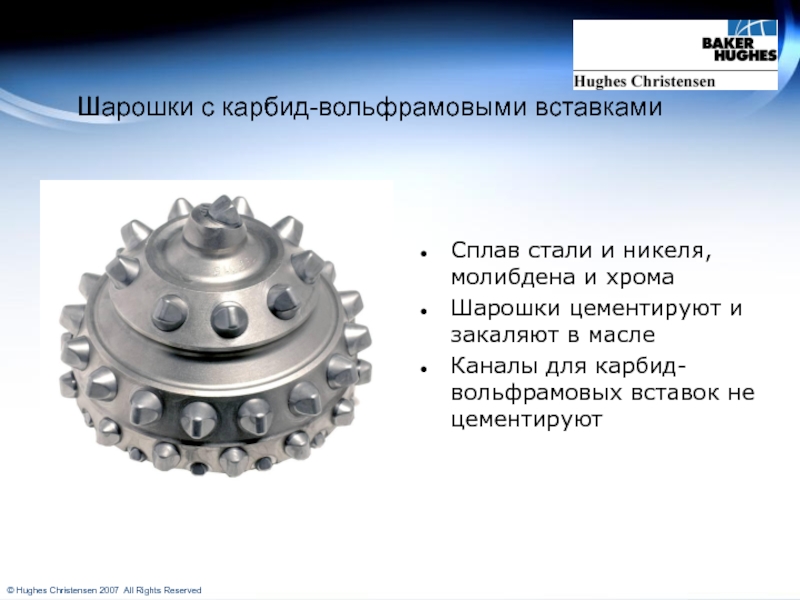

Слайд 98Шарошки с карбид-вольфрамовыми вставками
Сплав стали и никеля, молибдена и хрома


Шарошки цементируют и закаляют в масле
Каналы для карбид-вольфрамовых вставок не

цементируют
Шарошки с карбид-вольфрамовыми вставкамиСплав стали и никеля, молибдена и хрома Шарошки цементируют и закаляют в маслеКаналы для

Слайд 99Фиксация шарошки
Шаровой затвор
В лапу долота вставляют шарикоподшипники. Затем отверстие

закрывают замковым пальцем и заваривают.

Фиксация шарошкиШаровой затвор В лапу долота вставляют шарикоподшипники. Затем отверстие закрывают замковым пальцем и заваривают.

Слайд 100Типы вооружения
Фрезерованный
стальной зубок
Вставка
из карбида вольфрама

Типы вооруженияФрезерованный стальной зубокВставка из карбида вольфрама

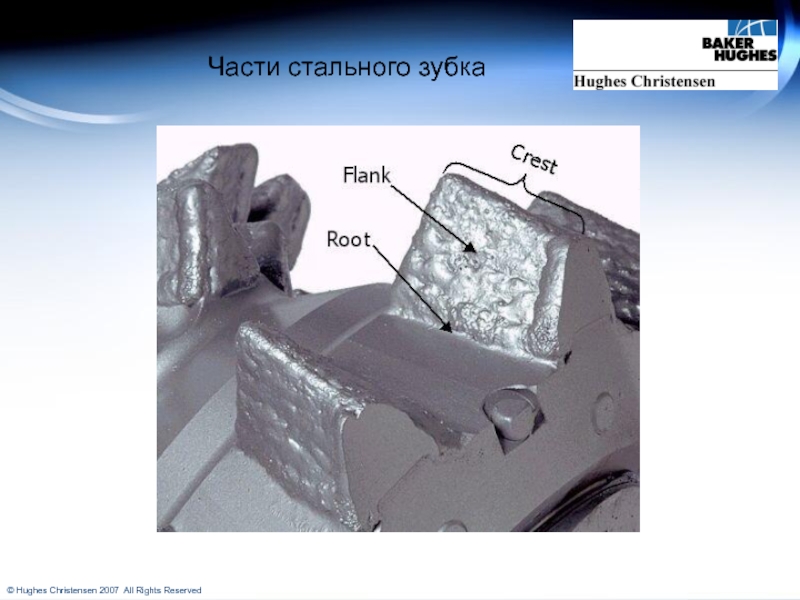

Слайд 101Части стального зубка

Части стального зубка

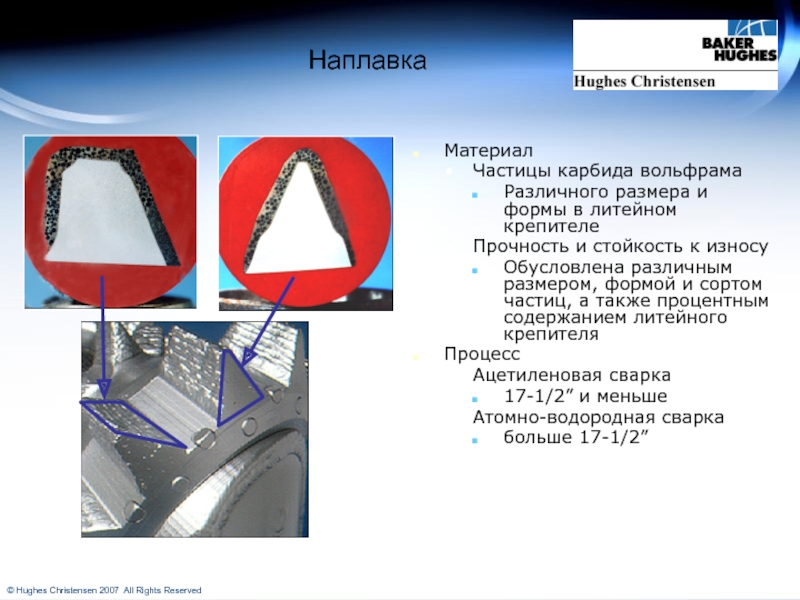

Слайд 102Наплавка
Материал
Частицы карбида вольфрама
Различного размера и формы в литейном

крепителе
Прочность и стойкость к износу
Обусловлена различным размером, формой и сортом

частиц, а также процентным содержанием литейного крепителя
Процесс
Ацетиленовая сварка
17-1/2” и меньше
Атомно-водородная сварка
больше 17-1/2”
Наплавка МатериалЧастицы карбида вольфрама Различного размера и формы в литейном крепителеПрочность и стойкость к износуОбусловлена различным размером,

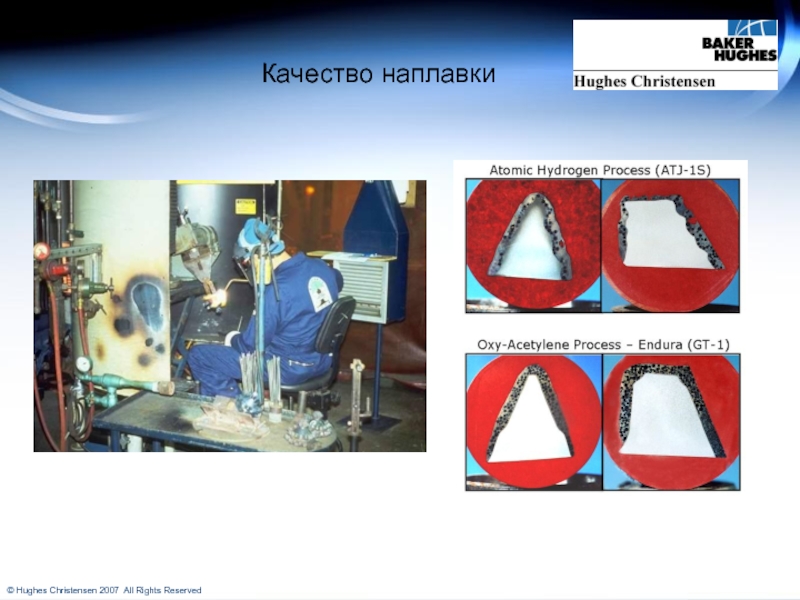

Слайд 103Качество наплавки

Качество наплавки

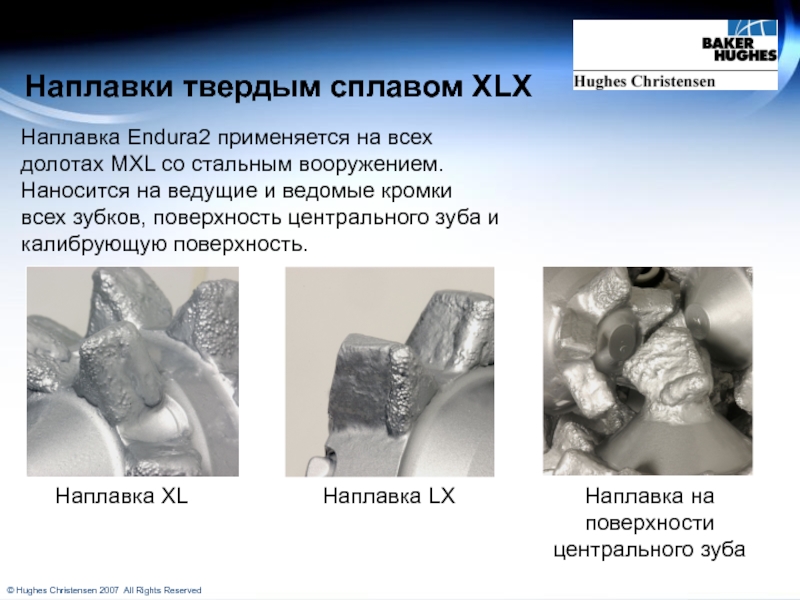

Слайд 104Наплавка XL (патент)

Наплавка XL (патент)

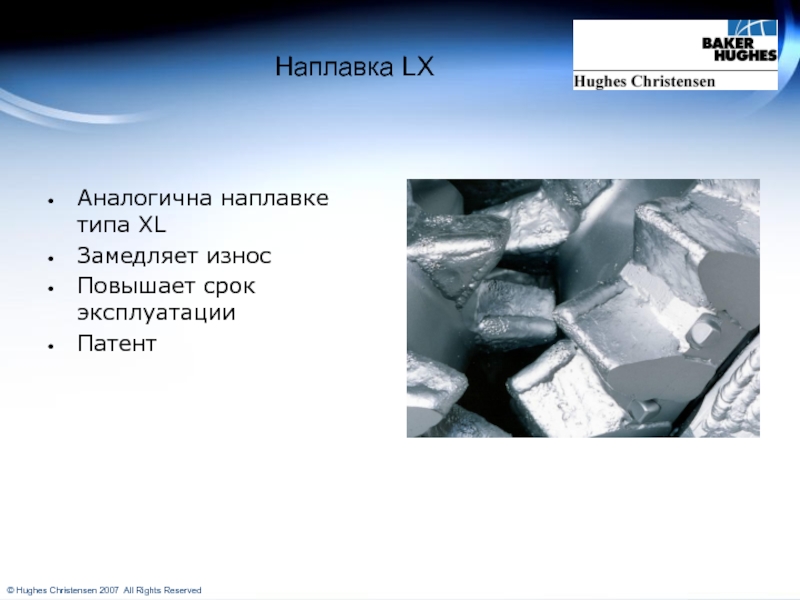

Слайд 105Наплавка LX
Аналогична наплавке типа XL
Замедляет износ
Повышает срок эксплуатации
Патент


Наплавка LX Аналогична наплавке типа XLЗамедляет износПовышает срок эксплуатацииПатент

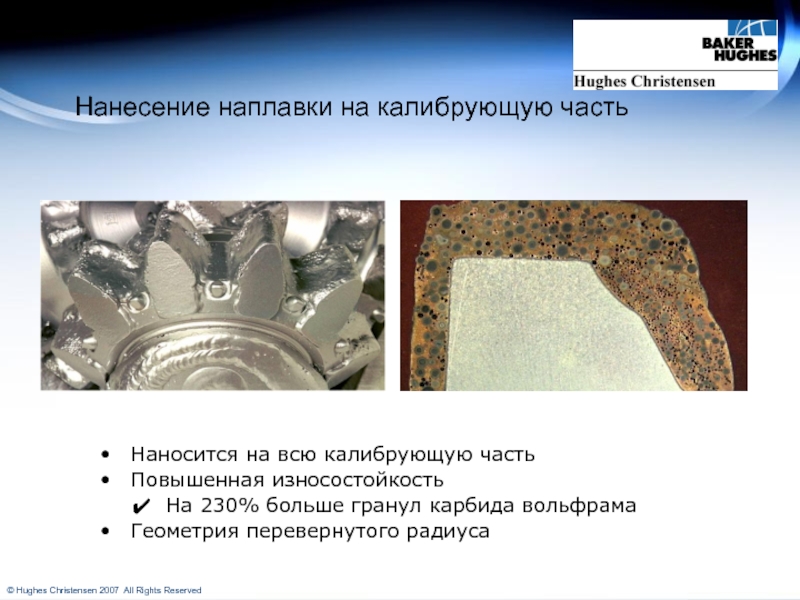

Слайд 106Нанесение наплавки на калибрующую часть
Наносится на всю калибрующую часть
Повышенная износостойкость
На

230% больше гранул карбида вольфрама
Геометрия перевернутого радиуса

Нанесение наплавки на калибрующую частьНаносится на всю калибрующую частьПовышенная износостойкостьНа 230% больше гранул карбида вольфрамаГеометрия перевернутого радиуса

Слайд 107Центральный зубок
Четыре лезвия
Три лезвия

Центральный зубокЧетыре лезвияТри лезвия

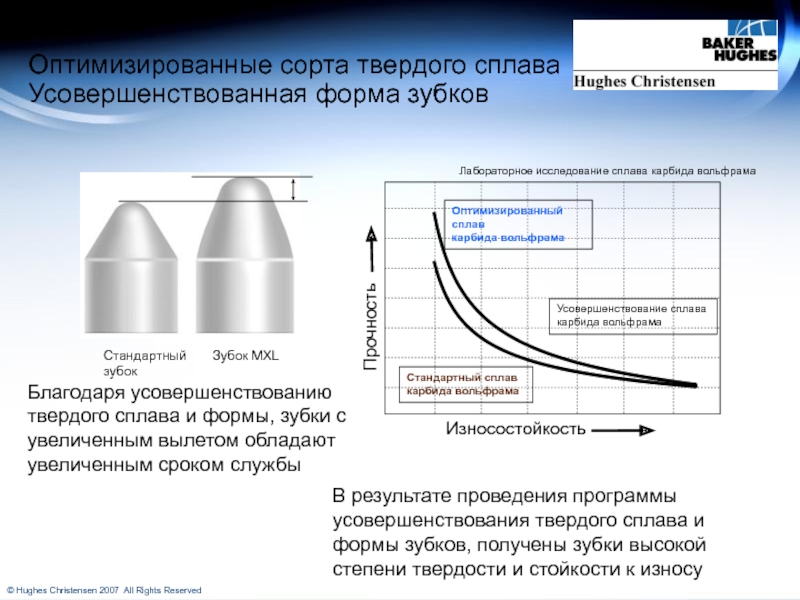

Слайд 108Вставки из карбида вольфрама
Твердый сплав карбида вольфрама
Твердый сплав
Вольфрам
Сплав

вольфрама и кобальта
Гранулы карбида вольфрама и кобальтовый порошок

Вставки из карбида вольфрама Твердый сплав карбида вольфрамаТвердый сплавВольфрам Сплав вольфрама и кобальтаГранулы карбида вольфрама и кобальтовый

Слайд 1093255
1240
2045
3260
Сорта карбида

3255124020453260Сорта карбида

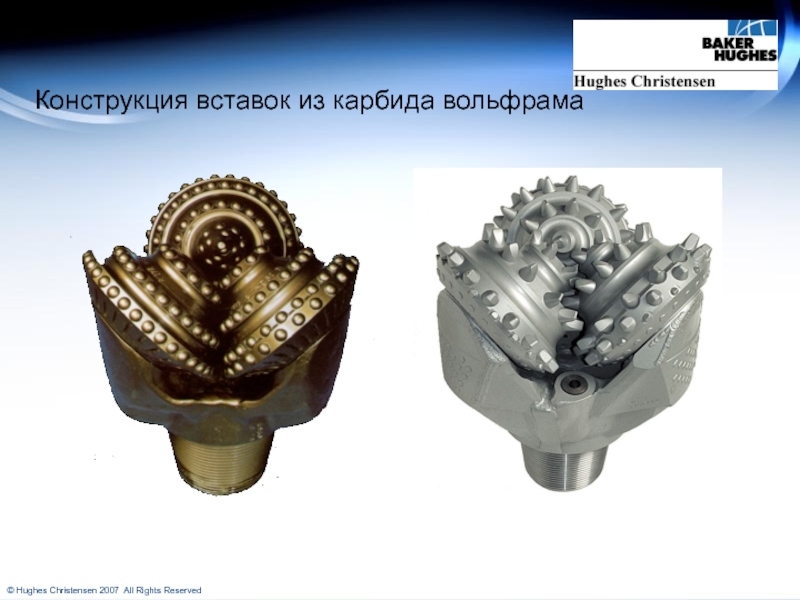

Слайд 110Конструкция вставок из карбида вольфрама

Конструкция вставок из карбида вольфрама

Слайд 111Различные типы вооружения
-00
-03
-05
-09
-11
-18
-20
-22
-28
-30
-35
-38
-40
-44
-50
-55
-66
-88
-99

Различные типы вооружения-00-03-05-09-11-18-20-22-28-30-35-38-40-44-50-55-66-88-99

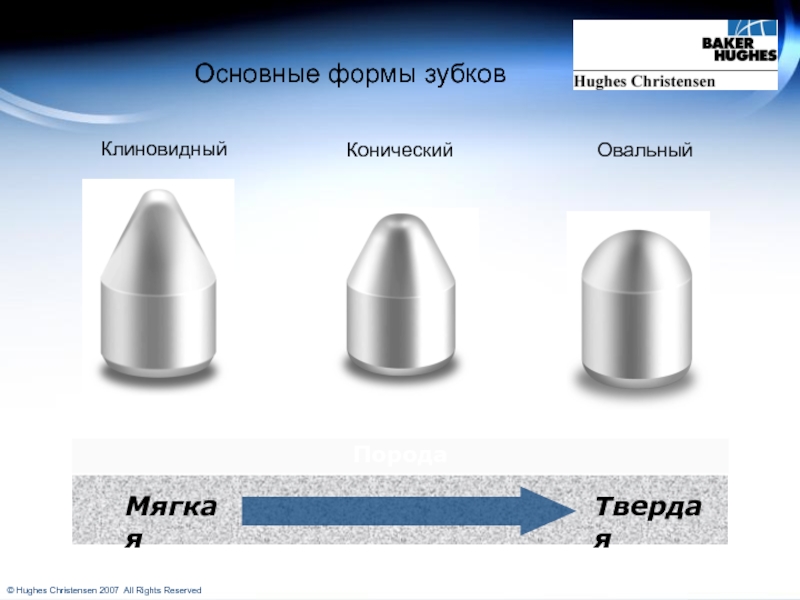

Слайд 112Основные формы зубков
Клиновидный
Овальный
Конический
Мягкая
Твердая
Порода

Основные формы зубковКлиновидныйОвальныйКоническийМягкаяТвердаяПорода

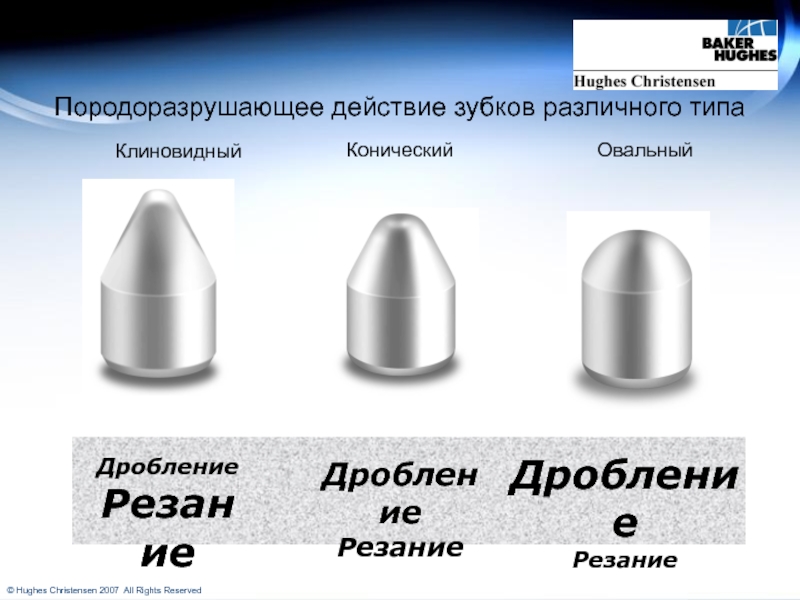

Слайд 113Породоразрушающее действие зубков различного типа
Клиновидный
Овальный
Конический
Дробление
Резание
Дробление
Резание
Дробление
Резание

Породоразрушающее действие зубков различного типаКлиновидный ОвальныйКонический ДроблениеРезаниеДроблениеРезаниеДробление Резание

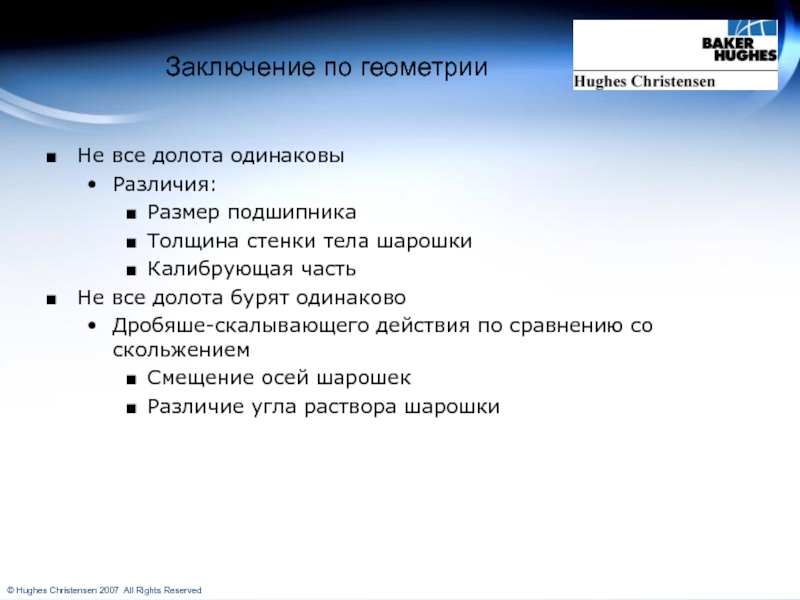

Слайд 114Заключение по геометрии
Не все долота одинаковы
Различия:
Размер подшипника
Толщина стенки тела

шарошки
Калибрующая часть
Не все долота бурят одинаково
Дробяше-скалывающего действия по сравнению со

скольжением
Смещение осей шарошек
Различие угла раствора шарошки



Заключение по геометрииНе все долота одинаковыРазличия:Размер подшипника Толщина стенки тела шарошкиКалибрующая частьНе все долота бурят одинаковоДробяше-скалывающего действия

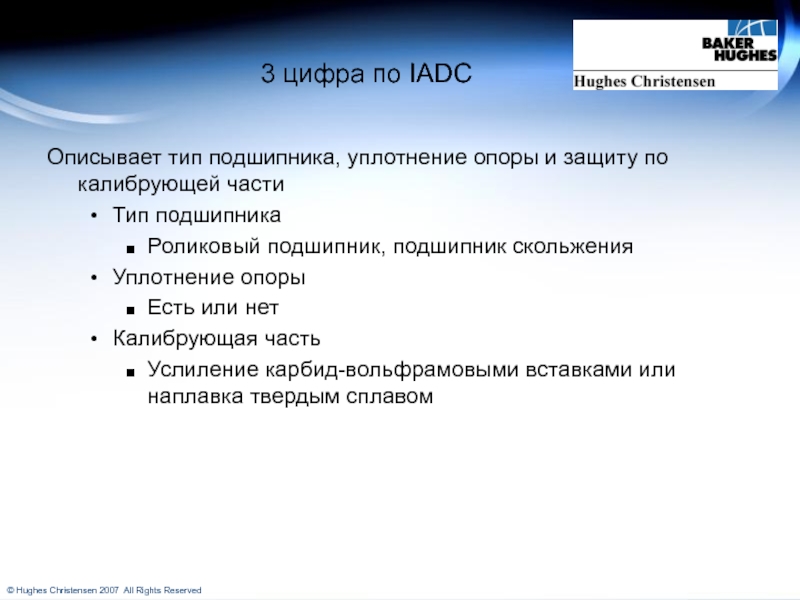

Слайд 1153 цифра по IADC
Описывает тип подшипника, уплотнение опоры и защиту

по калибрующей части
Тип подшипника
Роликовый подшипник, подшипник скольжения

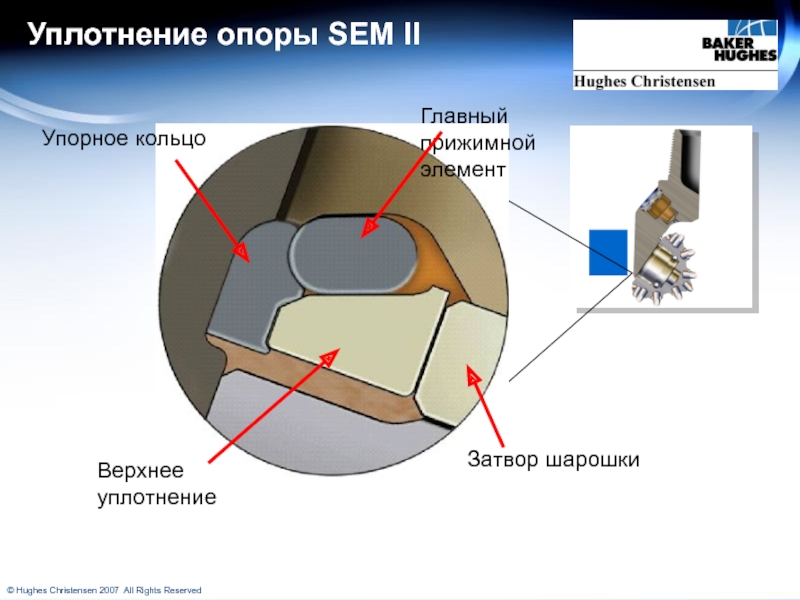

Уплотнение опоры
Есть или нет


Калибрующая часть
Услиление карбид-вольфрамовыми вставками или наплавка твердым сплавом
3 цифра по IADCОписывает тип подшипника, уплотнение опоры и защиту по калибрующей частиТип подшипникаРоликовый подшипник, подшипник скольженияУплотнение

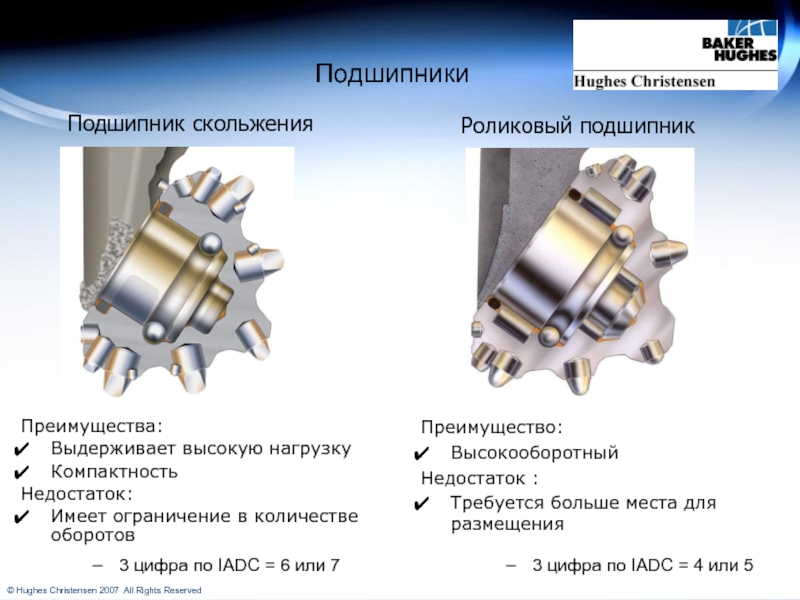

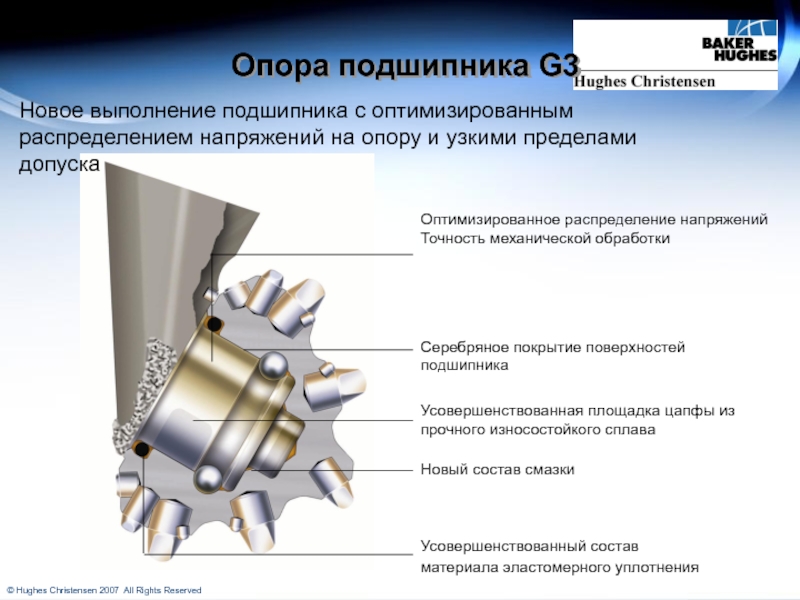

Слайд 116Подшипники
Преимущества:
Выдерживает высокую нагрузку
Компактность
Недостаток:
Имеет ограничение в количестве оборотов
Преимущество:
Высокооборотный
Недостаток :
Требуется больше

места для размещения
Подшипник скольжения
Роликовый подшипник
3 цифра по IADC = 4

или 5

3 цифра по IADC = 6 или 7

ПодшипникиПреимущества:Выдерживает высокую нагрузкуКомпактность Недостаток:Имеет ограничение в количестве оборотовПреимущество:ВысокооборотныйНедостаток :Требуется больше места для размещенияПодшипник скольженияРоликовый подшипник3 цифра по

Слайд 117Дополнительные опции

Дополнительные опции

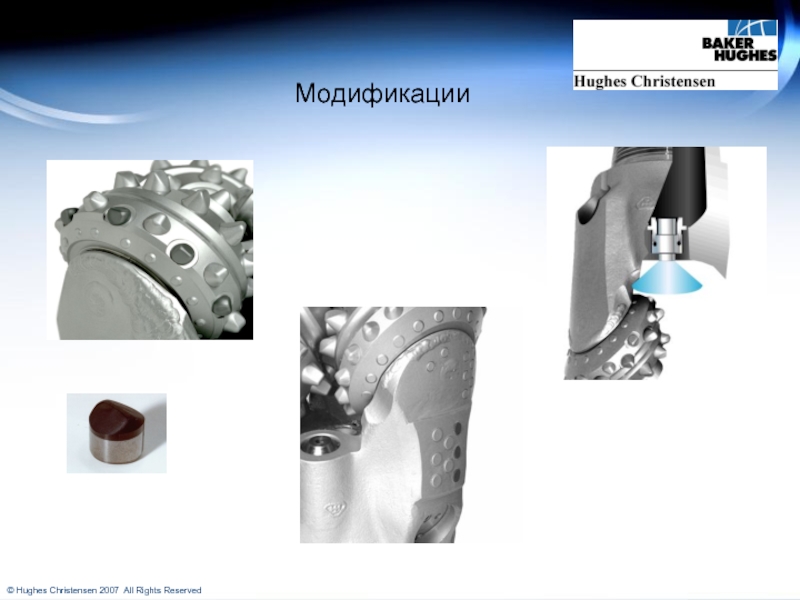

Слайд 118Модификации

Модификации

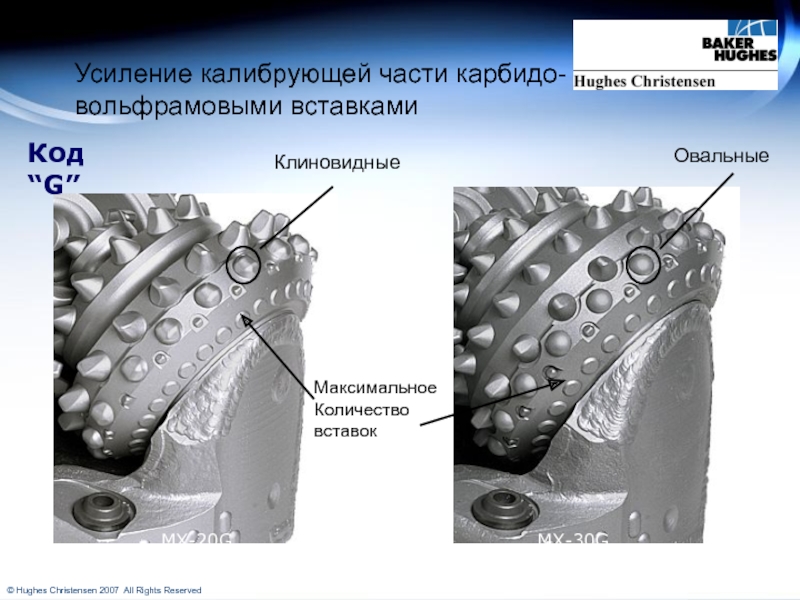

Слайд 119Усиление калибрующей части карбидо-вольфрамовыми вставками
Код “G”
Клиновидные
Овальные
MX-20G
MX-30G
Максимальное
Количество
вставок

Усиление калибрующей части карбидо-вольфрамовыми вставкамиКод “G”КлиновидныеОвальныеMX-20GMX-30GМаксимальное Количество вставок

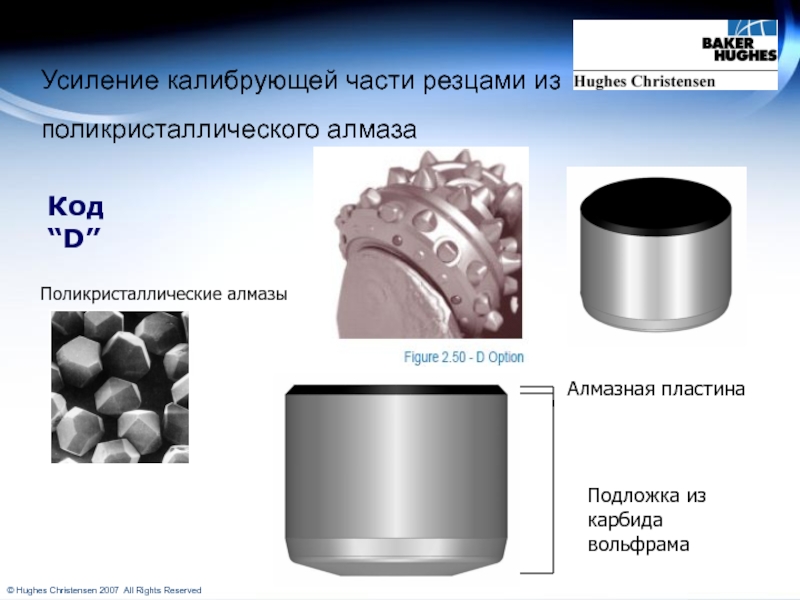

Слайд 120Усиление калибрующей части резцами из поликристаллического алмаза
Алмазная пластина
Подложка из

карбида вольфрама
Код “D”

Усиление калибрующей части резцами из поликристаллического алмаза Алмазная пластинаПодложка из карбида вольфрамаКод “D”

Слайд 121Усиление внешнего венца карбидо-вольфрамовыми вставками
Клиновидные вставки на внешнем венце
Износостойкий сорт

карбида вольфрама 3255
Код “H”

Усиление внешнего венца  карбидо-вольфрамовыми вставкамиКлиновидные вставки на внешнем венцеИзносостойкий сорт карбида вольфрама 3255Код “H”

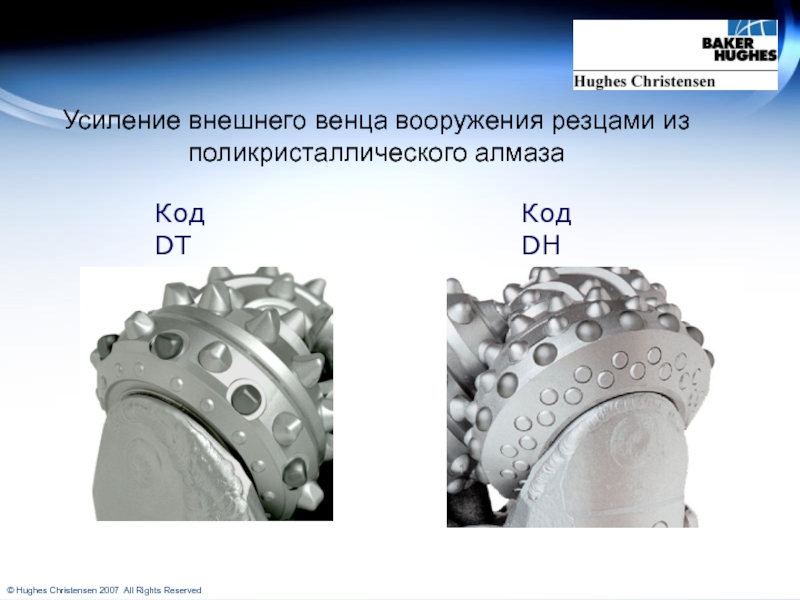

Слайд 122Усиление внешнего венца вооружения резцами из поликристаллического алмаза
Код DH
Код DT

Усиление внешнего венца вооружения резцами из поликристаллического алмазаКод DHКод DT

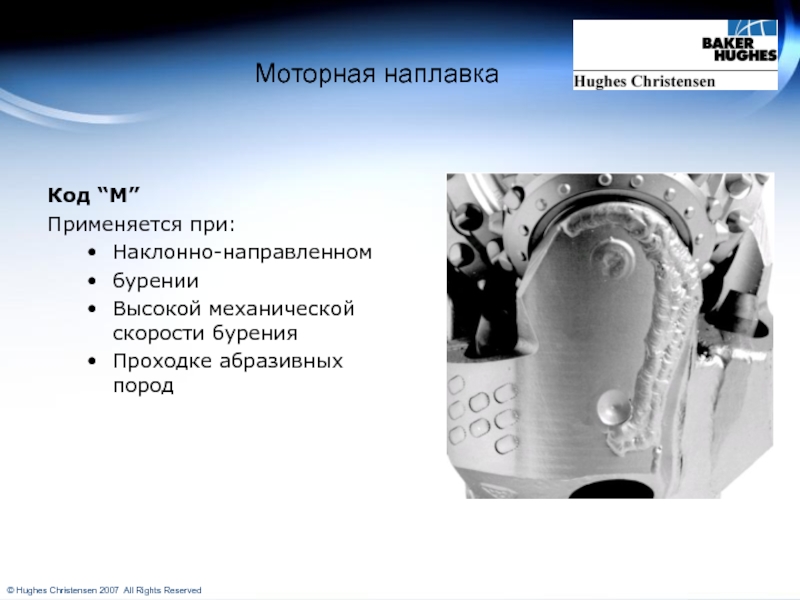

Слайд 123Моторная наплавка
Код “M”
Применяется при:
Наклонно-направленном
бурении
Высокой механической скорости бурения
Проходке абразивных

пород

Моторная наплавкаКод “M” Применяется при:Наклонно-направленном буренииВысокой механической скорости буренияПроходке абразивных пород

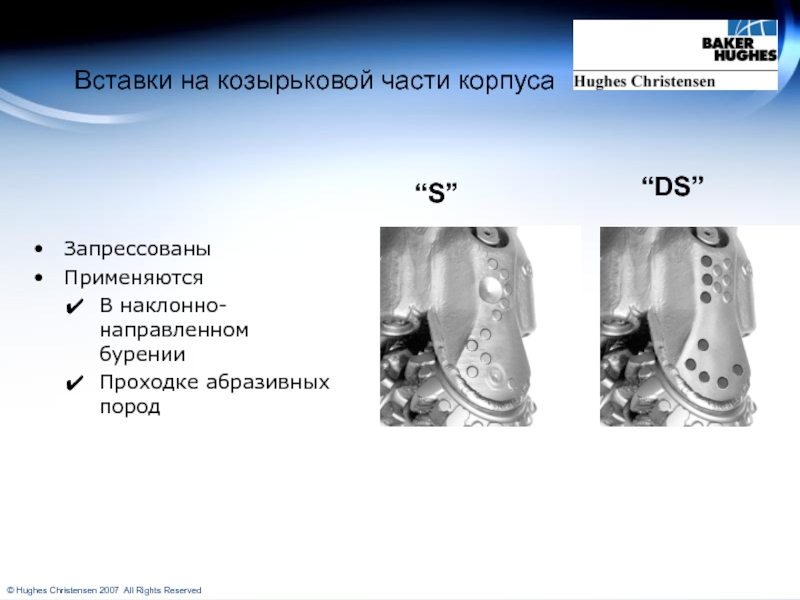

Слайд 124Вставки на козырьковой части корпуса
Запрессованы
Применяются
В наклонно-направленном бурении
Проходке абразивных пород
“S”
“DS”

Вставки на козырьковой части корпусаЗапрессованыПрименяютсяВ наклонно-направленном буренииПроходке абразивных пород“S”“DS”

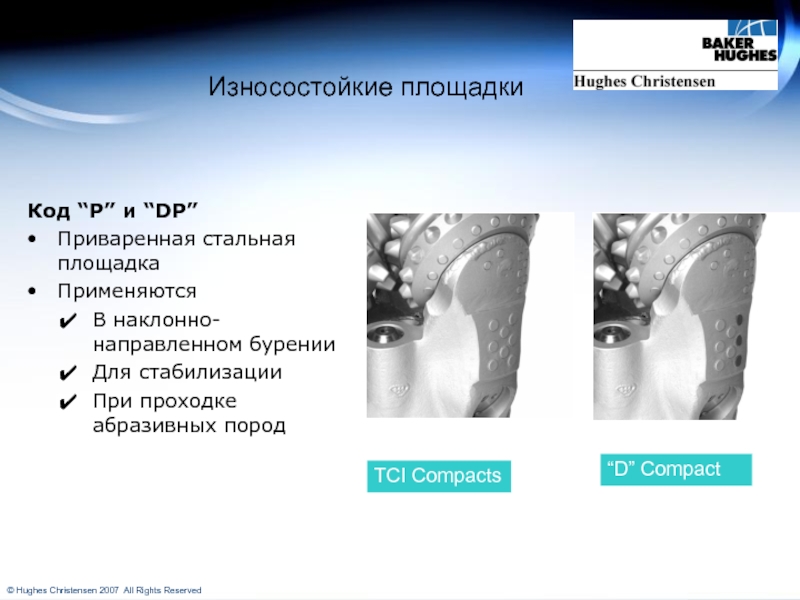

Слайд 125Износостойкие площадки

Код “P” и “DP”
Приваренная стальная площадка
Применяются
В наклонно-направленном бурении
Для

стабилизации
При проходке абразивных пород
TCI Compacts
“D” Compact

Износостойкие площадкиКод “P” и “DP”Приваренная стальная площадкаПрименяются В наклонно-направленном буренииДля стабилизацииПри проходке абразивных породTCI Compacts“D” Compact

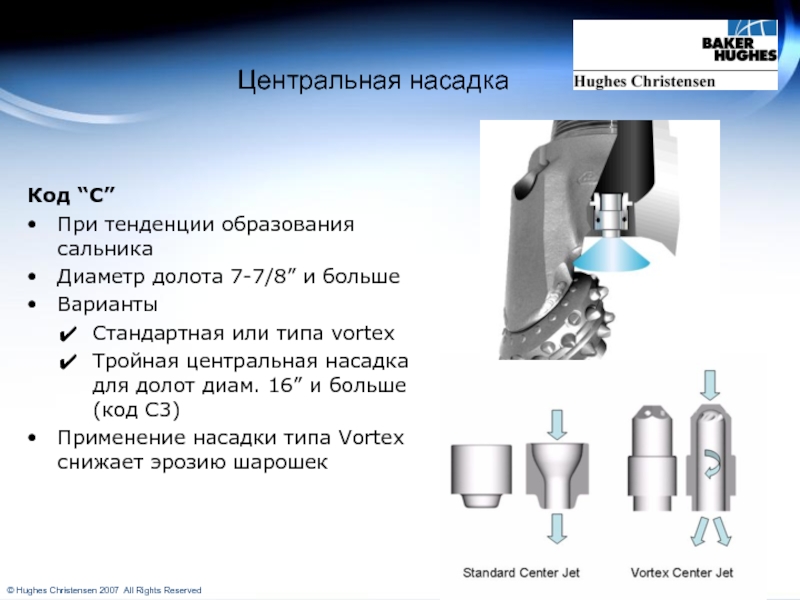

Слайд 126Центральная насадка
Код “C”
При тенденции образования сальника
Диаметр долота 7-7/8” и

больше
Варианты
Стандартная или типа vortex
Тройная центральная насадка для долот диам.

16” и больше (код C3)
Применение насадки типа Vortex снижает эрозию шарошек
Центральная насадкаКод “C” При тенденции образования сальникаДиаметр долота 7-7/8” и большеВарианты Стандартная или типа vortexТройная центральная насадка

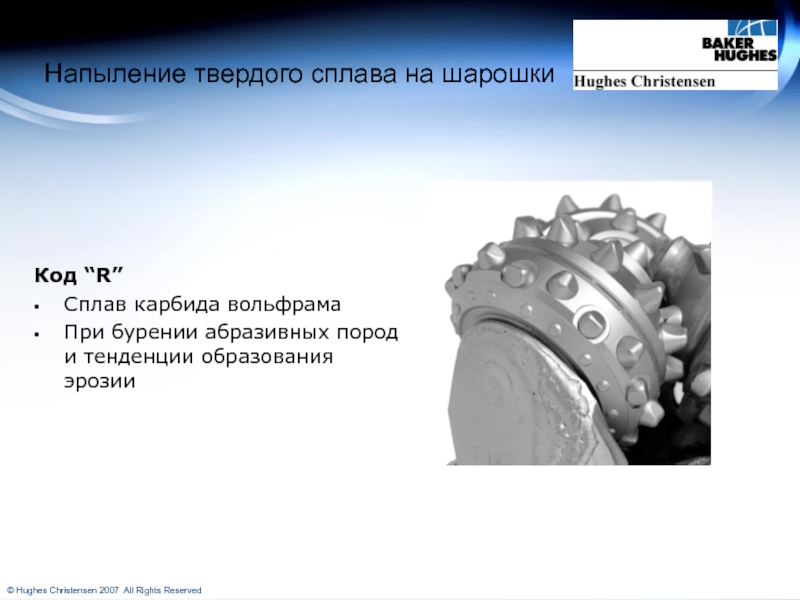

Слайд 127Напыление твердого сплава на шарошки
Код “R”
Сплав карбида вольфрама
При бурении

абразивных пород и тенденции образования эрозии

Напыление твердого сплава на шарошкиКод “R” Сплав карбида вольфрамаПри бурении абразивных пород и тенденции образования эрозии

Слайд 128Гидравлика трехшарошечного долота

Гидравлика трехшарошечного долота

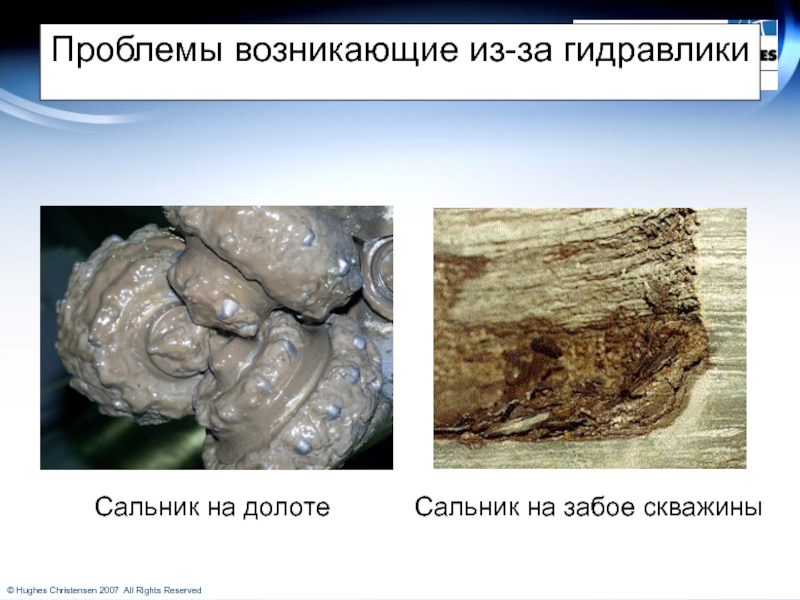

Слайд 129Проблемы возникающие из-за гидравлики
Сальник на долоте
Сальник на забое скважины

Проблемы возникающие из-за гидравликиСальник на долотеСальник на забое скважины

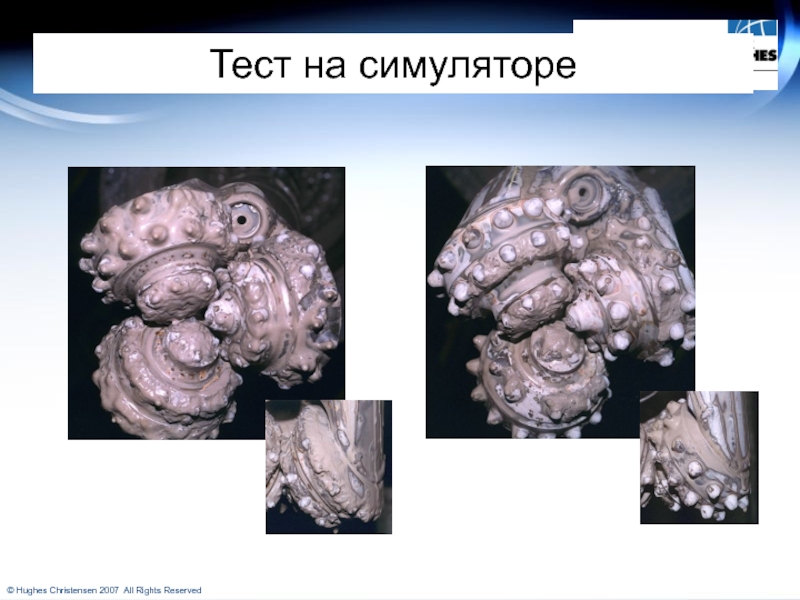

Слайд 130Тест на симуляторе

Тест на симуляторе

Слайд 131Цель гиравлики трехшарошечного долота улучшить его механическую эффективность

Цель гиравлики трехшарошечного долота улучшить его механическую эффективность

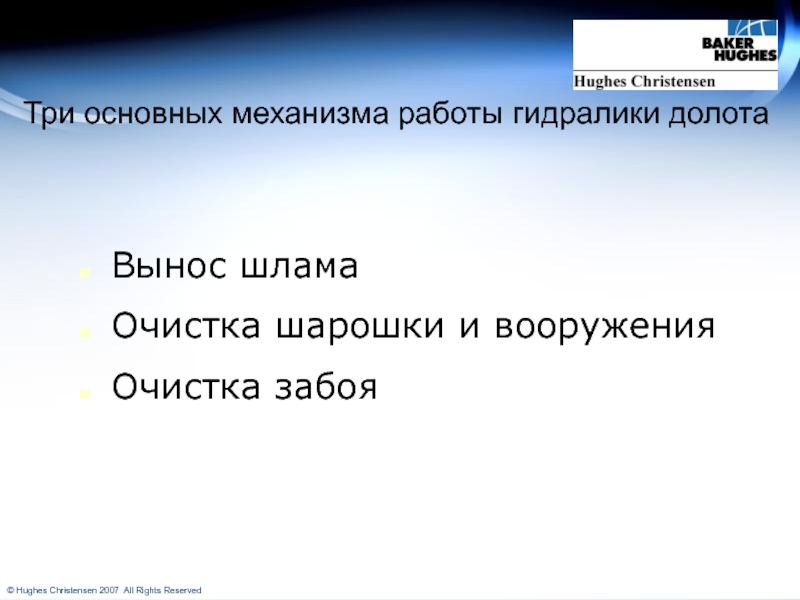

Слайд 132Три основных механизма работы гидралики долота
Вынос шлама
Очистка шарошки и вооружения
Очистка

забоя

Три основных механизма работы гидралики долотаВынос шламаОчистка шарошки и вооруженияОчистка забоя

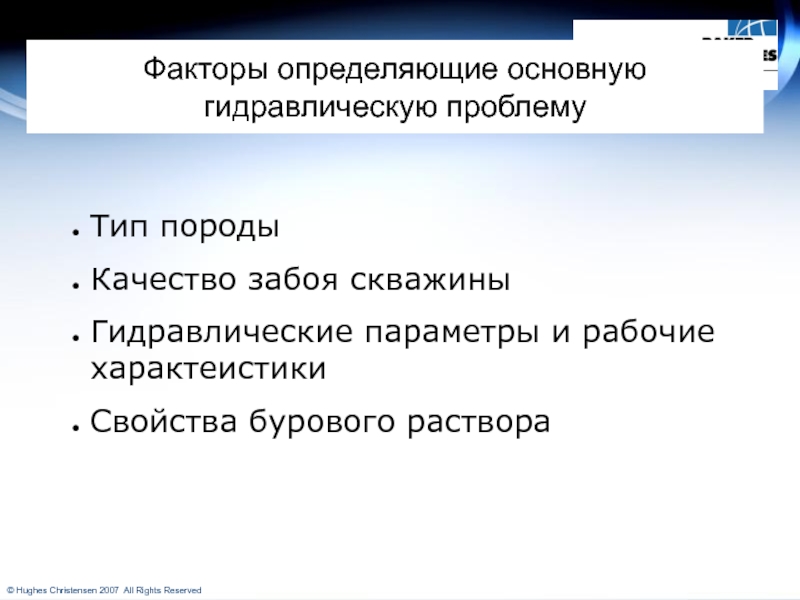

Слайд 133Факторы определяющие основную гидравлическую проблему
Тип породы
Качество забоя скважины
Гидравлические параметры и

рабочие характеистики
Свойства бурового раствора

Факторы определяющие основную гидравлическую проблемуТип породыКачество забоя скважиныГидравлические параметры и рабочие характеистикиСвойства бурового раствора

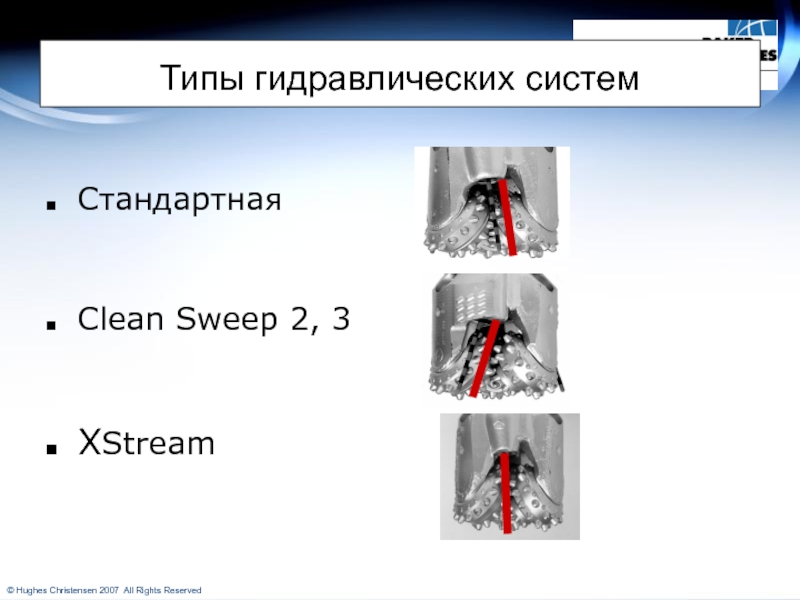

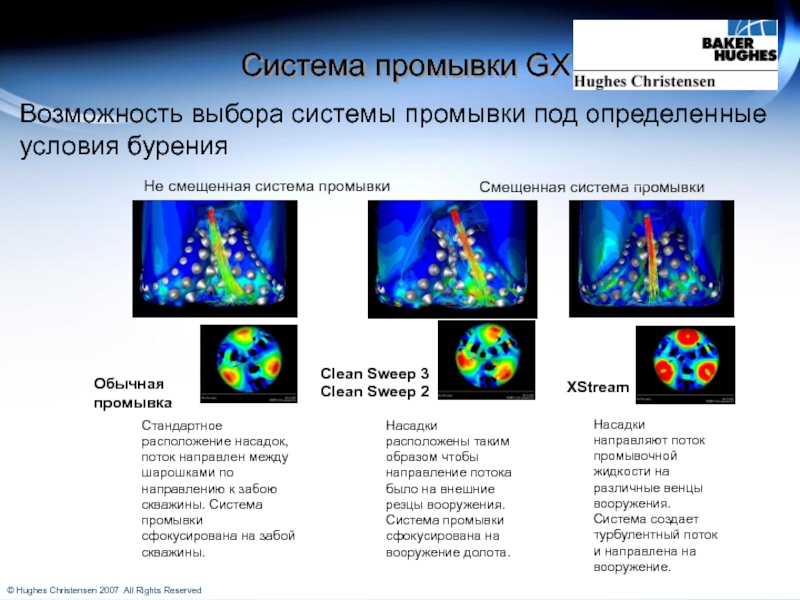

Слайд 134Типы гидравлических систем

Стандартная


Clean Sweep 2, 3


XStream





Типы гидравлических систем СтандартнаяClean Sweep 2, 3XStream

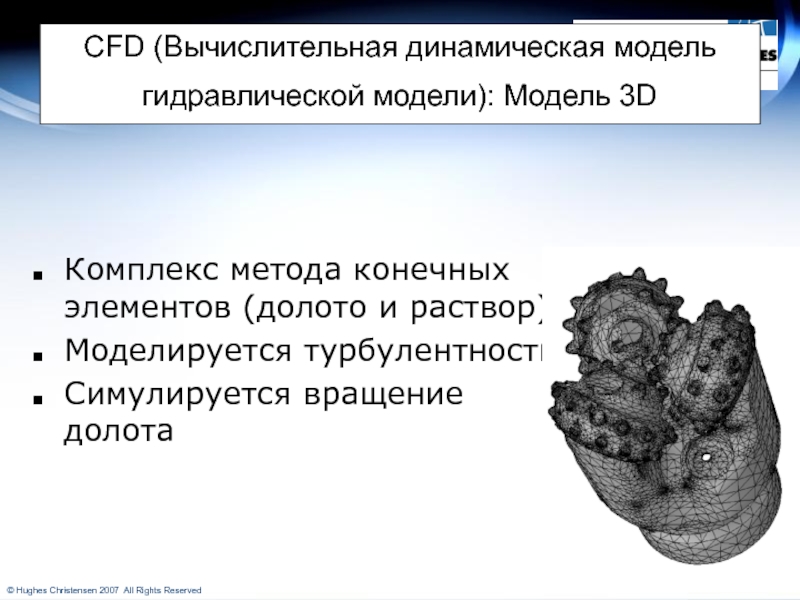

Слайд 135CFD (Вычислительная динамическая модель гидравлической модели): Модель 3D
Комплекс метода

конечных элементов (долото и раствор)
Моделируется турбулентность
Симулируется вращение долота

CFD (Вычислительная динамическая модель гидравлической модели): Модель 3D Комплекс метода конечных элементов (долото и раствор)Моделируется турбулентностьСимулируется вращение

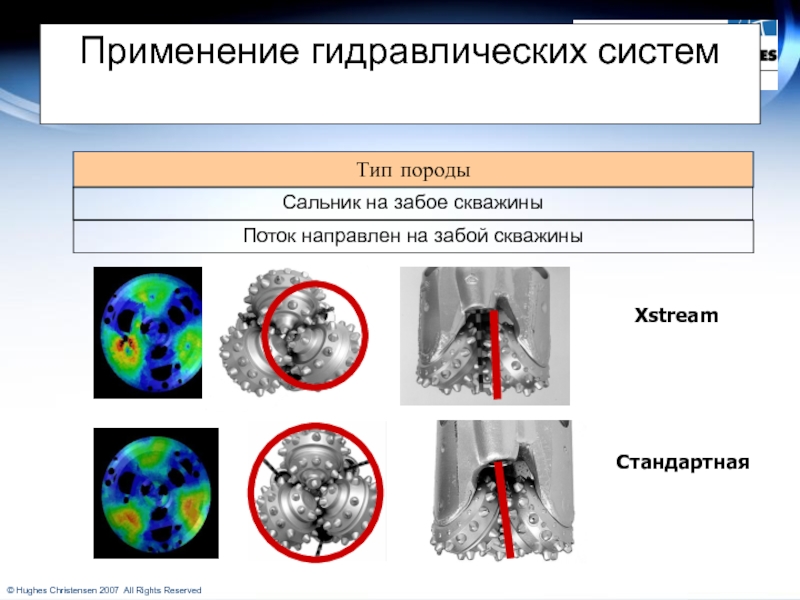

Слайд 136Применение гидравлических систем
Тип породы
Поток направлен на забой скважины
Xstream
Сальник на

забое скважины
Стандартная

Применение гидравлических системТип породыПоток направлен на забой скважины XstreamСальник на забое скважиныСтандартная

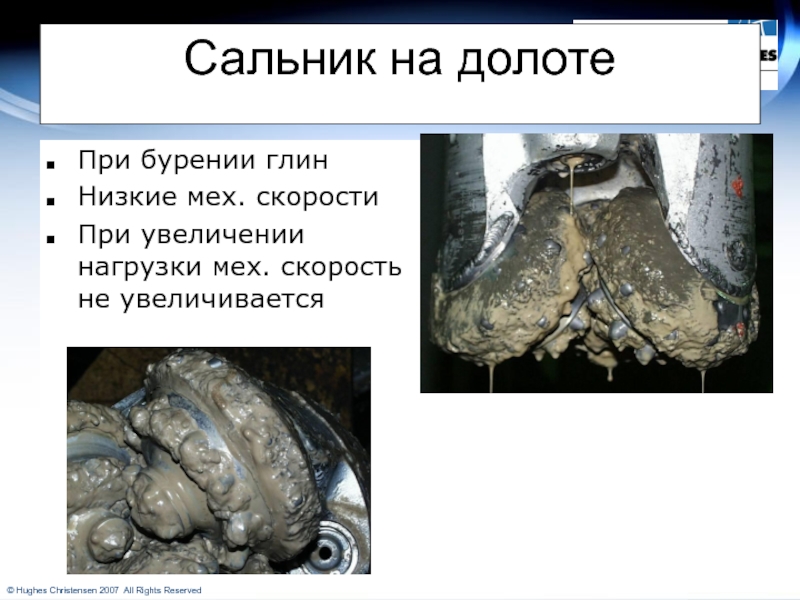

Слайд 137Сальник на долоте
При бурении глин
Низкие мех. скорости
При увеличении нагрузки мех.

скорость не увеличивается

Сальник на долотеПри бурении глинНизкие мех. скоростиПри увеличении нагрузки мех. скорость не увеличивается

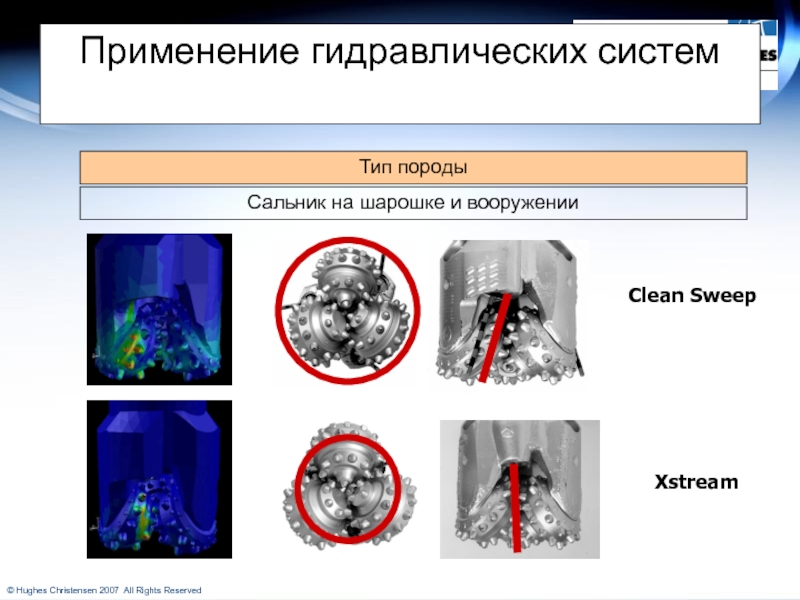

Слайд 138Применение гидравлических систем
Сальник на шарошке и вооружении
Тип породы
Clean Sweep
Xstream

Применение гидравлических системСальник на шарошке и вооруженииТип породыClean SweepXstream

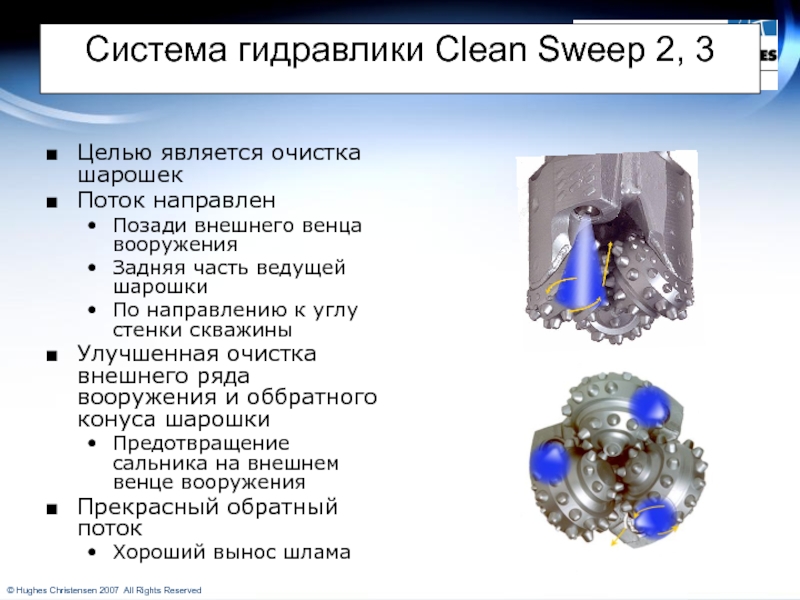

Слайд 139Система гидравлики Clean Sweep 2, 3
Целью является очистка шарошек
Поток направлен


Позади внешнего венца вооружения
Задняя часть ведущей шарошки
По направлению к

углу стенки скважины
Улучшенная очистка внешнего ряда вооружения и оббратного конуса шарошки
Предотвращение сальника на внешнем венце вооружения
Прекрасный обратный поток
Хороший вынос шлама

Система гидравлики Clean Sweep 2, 3Целью является очистка шарошекПоток направлен Позади внешнего венца вооруженияЗадняя часть ведущей шарошки

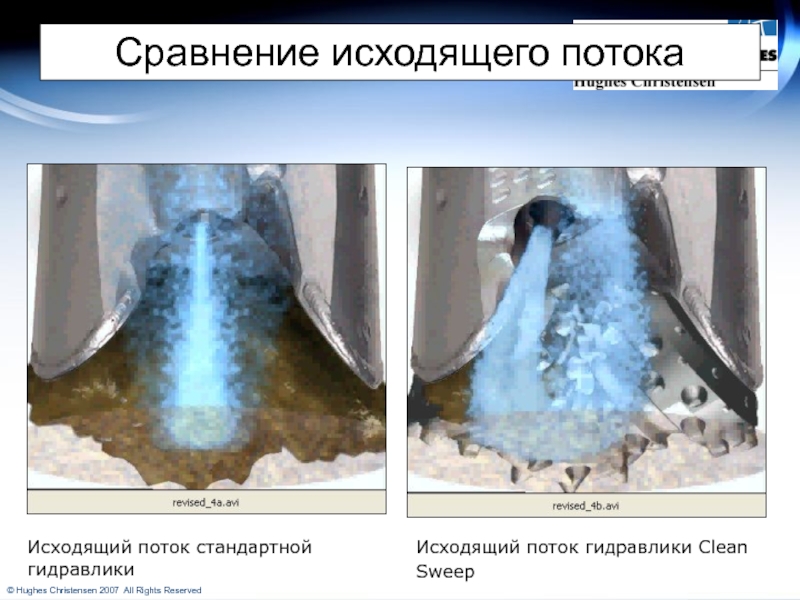

Слайд 140Исходящий поток стандартной гидравлики
Исходящий поток гидравлики Clean Sweep
Сравнение исходящего

потока
Исходящий поток стандартной гидравлики
Исходящий поток гидравлики Clean Sweep

Исходящий поток стандартной гидравликиИсходящий поток гидравлики Clean Sweep Сравнение исходящего потокаИсходящий поток стандартной гидравликиИсходящий поток гидравлики Clean

Слайд 141Conventional
Clean Sweep
Xstream

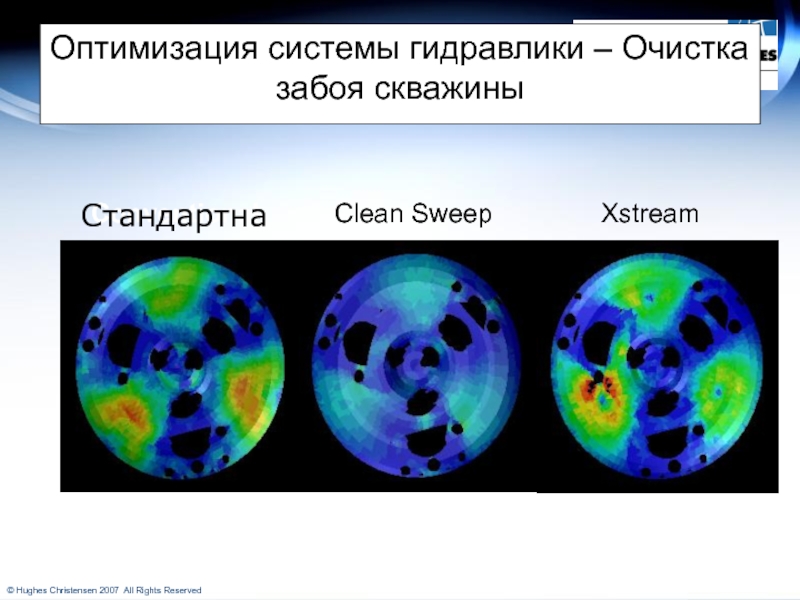

Оптимизация системы гидравлики – Очистка забоя скважины
Стандартная

ConventionalClean SweepXstreamОптимизация системы гидравлики – Очистка забоя скважины Стандартная

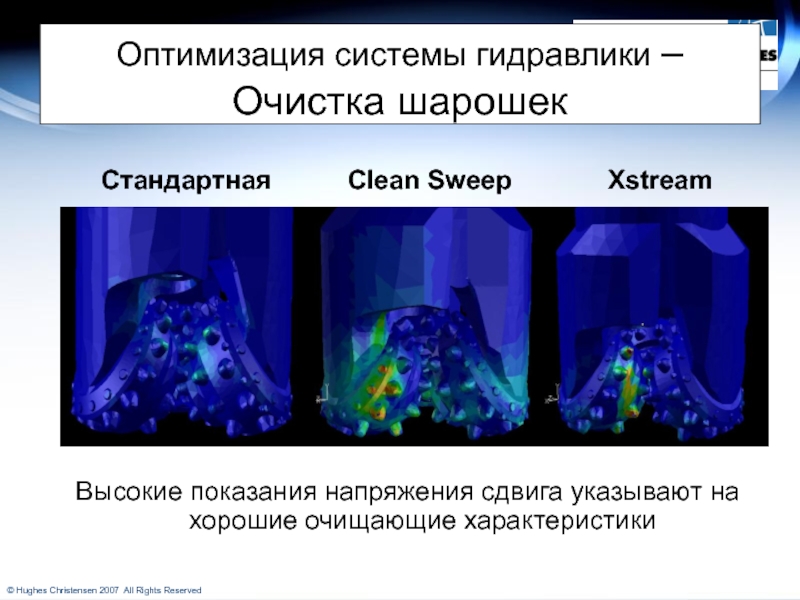

Слайд 142Стандартная
Clean Sweep
Xstream
Высокие показания напряжения сдвига указывают на хорошие очищающие характеристики


Оптимизация системы гидравлики – Очистка шарошек

СтандартнаяClean SweepXstreamВысокие показания напряжения сдвига указывают на хорошие очищающие характеристики Оптимизация системы гидравлики – Очистка шарошек

Слайд 143Стандартная
Clean Sweep
Xstream

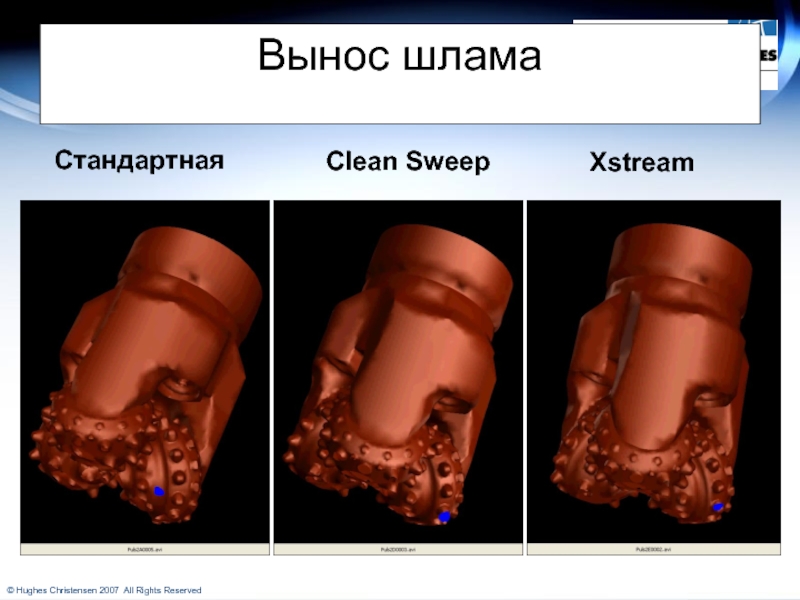

Вынос шлама

СтандартнаяClean SweepXstreamВынос шлама

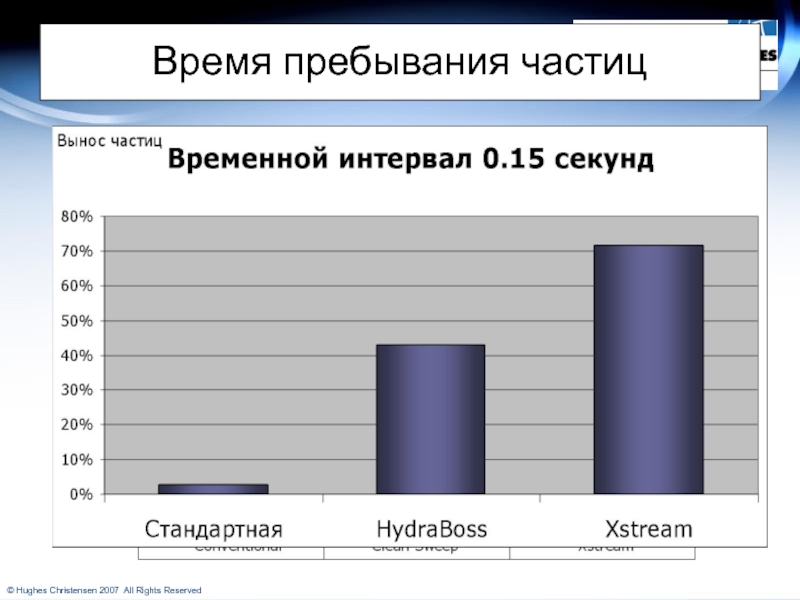

Слайд 144Время пребывания частиц

Время пребывания частиц

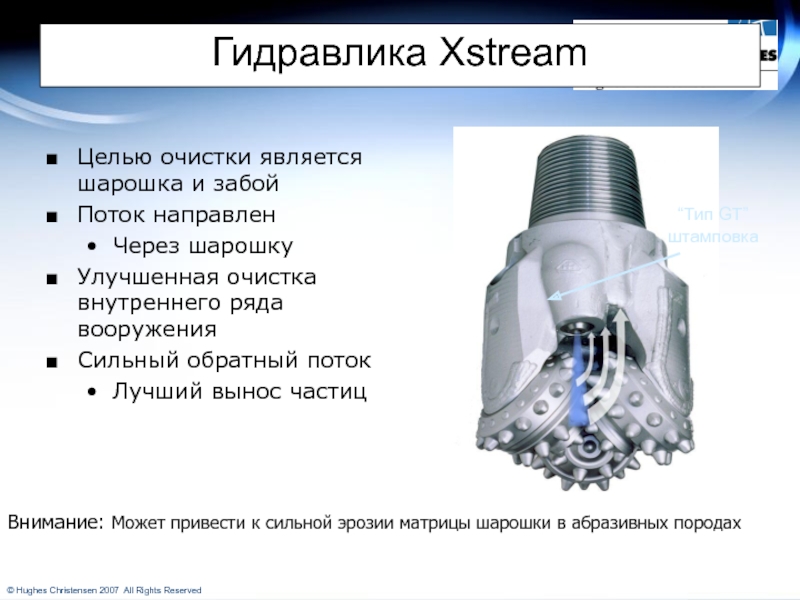

Слайд 145Гидравлика Xstream
Целью очистки является шарошка и забой
Поток направлен
Через шарошку
Улучшенная

очистка внутреннего ряда вооружения
Сильный обратный поток
Лучший вынос частиц
Внимание: Может

привести к сильной эрозии матрицы шарошки в абразивных породах

“Тип GT” штамповка

Гидравлика XstreamЦелью очистки является шарошка и забойПоток направлен Через шарошкуУлучшенная очистка внутреннего ряда вооруженияСильный обратный поток Лучший

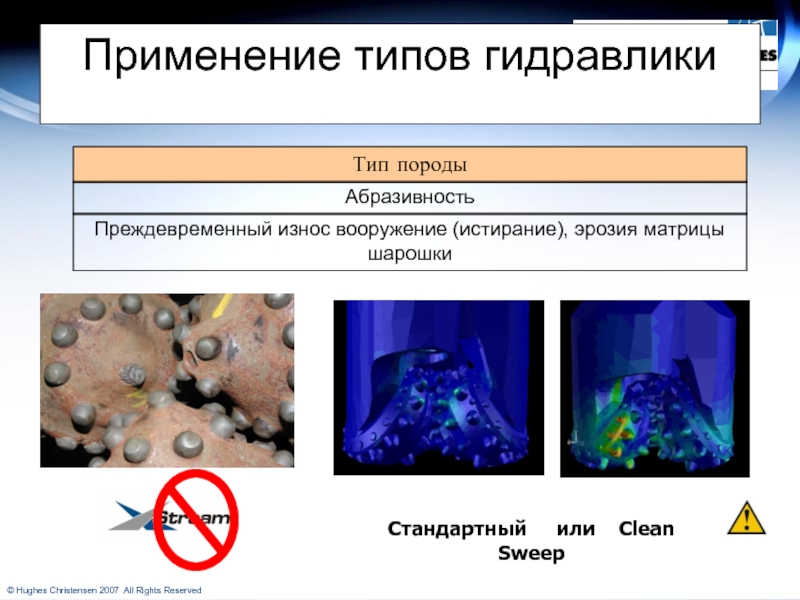

Слайд 146Применение типов гидравлики
Преждевременный износ вооружение (истирание), эрозия матрицы шарошки
Тип породы
Абразивность
Стандартный

или Clean Sweep

Применение типов гидравликиПреждевременный износ вооружение (истирание), эрозия матрицы шарошкиТип породыАбразивностьСтандартный   или  Clean Sweep

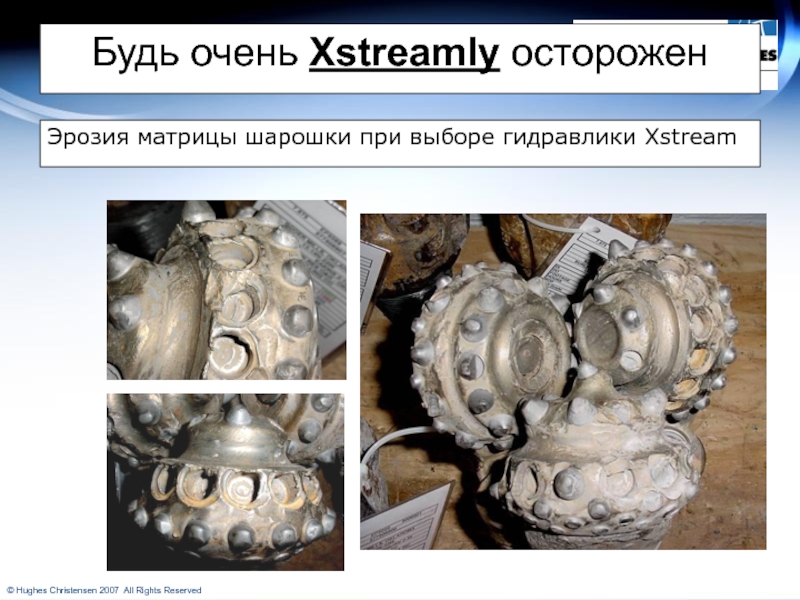

Слайд 147Будь очень Xstreamly осторожен
Эрозия матрицы шарошки при выборе гидравлики Xstream

Будь очень Xstreamly остороженЭрозия матрицы шарошки при выборе гидравлики Xstream

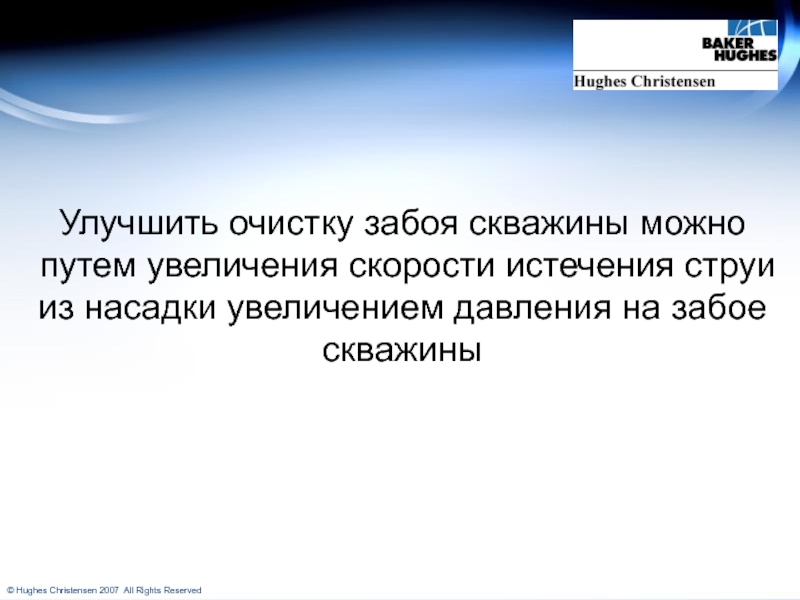

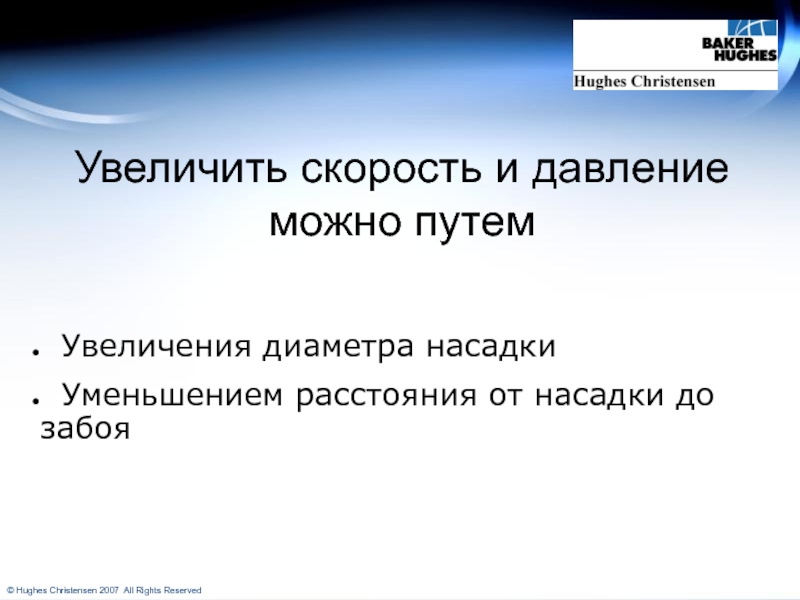

Слайд 148Улучшить очистку забоя скважины можно путем увеличения скорости истечения струи

из насадки увеличением давления на забое скважины

Улучшить очистку забоя скважины можно путем увеличения скорости истечения струи из насадки увеличением давления на забое скважины

Слайд 149Увеличить скорость и давление можно путем
Увеличения диаметра насадки
Уменьшением

расстояния от насадки до забоя

Увеличить скорость и давление можно путем Увеличения диаметра насадки Уменьшением расстояния от насадки до забоя

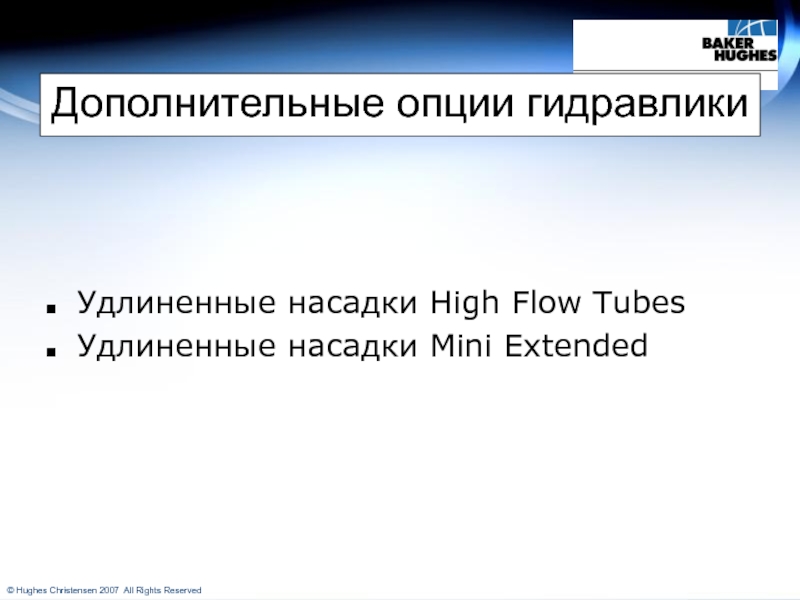

Слайд 150Дополнительные опции гидравлики
Удлиненные насадки High Flow Tubes
Удлиненные насадки Mini Extended



Дополнительные опции гидравлики	Удлиненные насадки High Flow TubesУдлиненные насадки Mini Extended

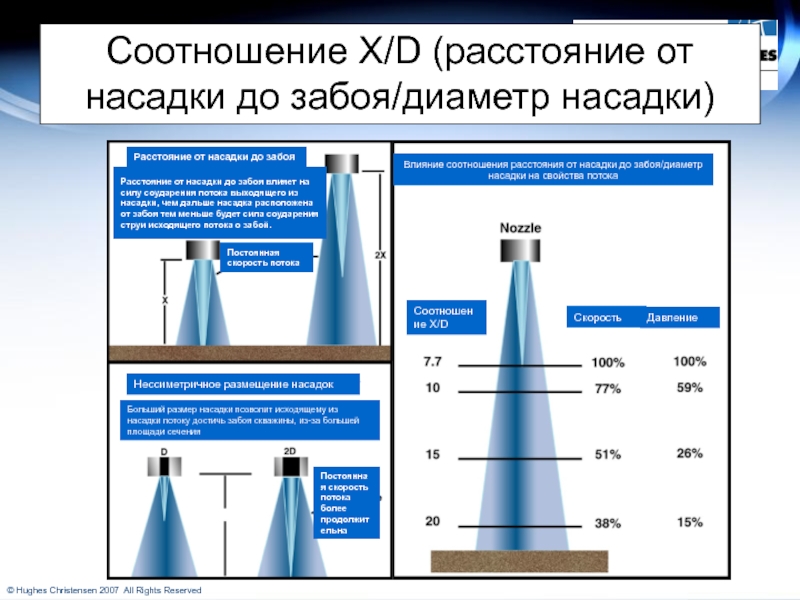

Слайд 151X
Соотношение X/D (расстояние от насадки до забоя/диаметр насадки)
Расстояние от насадки

до забоя влияет на силу соударения потока выходящего из насадки,

чем дальше насадка расположена от забоя тем меньше будет сила соударения струи исходящего потока о забой.

Расстояние от насадки до забоя

Постоянная скорость потока

Нессиметричное размещение насадок

Больший размер насадки позволит исходящему из насадки потоку достичь забоя скважины, из-за большей площади сечения

Постоянная скорость потока более продолжительна

Влияние соотношения расстояния от насадки до забоя/диаметр насадки на свойства потока

Скорость

Давление

Соотношение X/D

XСоотношение X/D (расстояние от насадки до забоя/диаметр насадки)Расстояние от насадки до забоя влияет на силу соударения потока

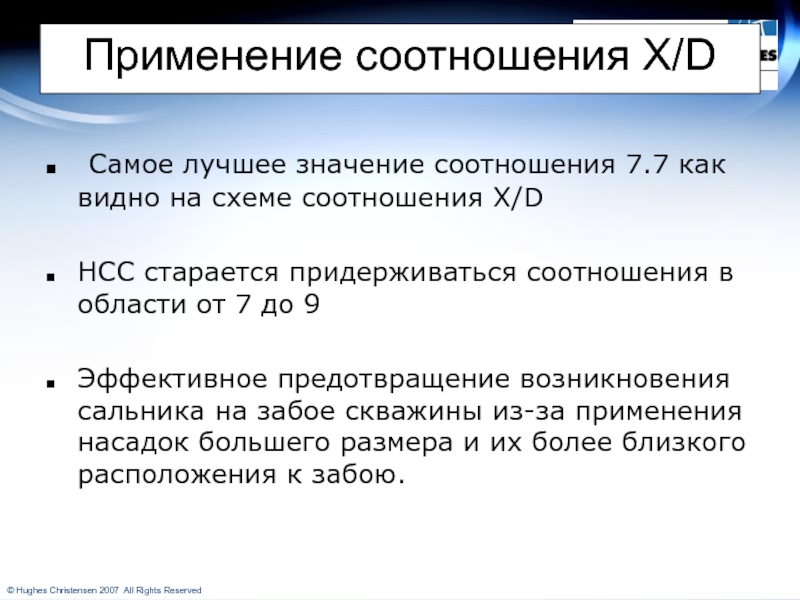

Слайд 152Применение соотношения X/D
Самое лучшее значение соотношения 7.7 как видно

на схеме соотношения X/D

HCC старается придерживаться соотношения в области от

7 до 9

Эффективное предотвращение возникновения сальника на забое скважины из-за применения насадок большего размера и их более близкого расположения к забою.
Применение соотношения X/D Самое лучшее значение соотношения 7.7 как видно на схеме соотношения X/DHCC старается придерживаться соотношения

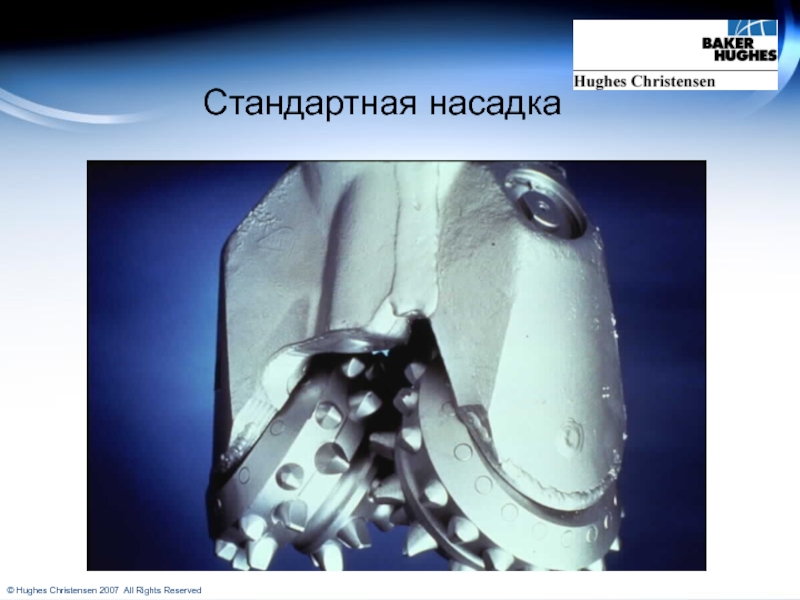

Слайд 153Стандартная насадка

Стандартная насадка

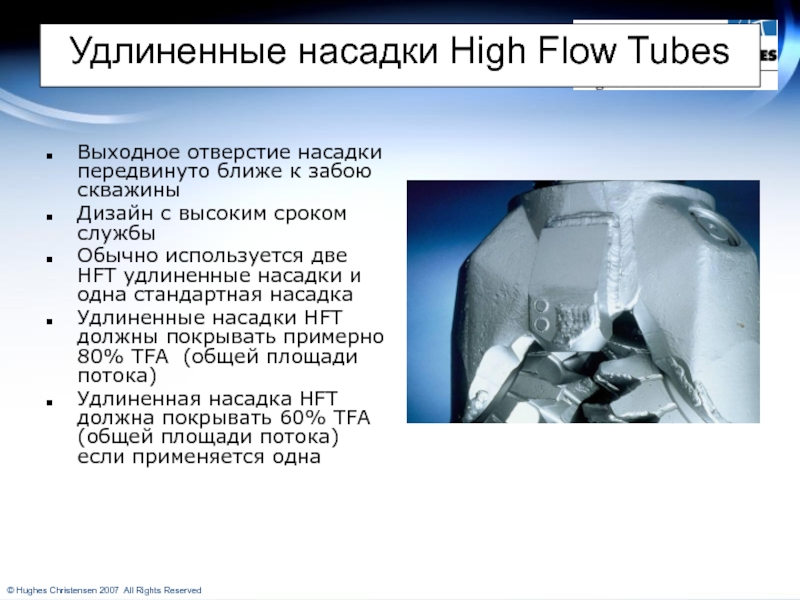

Слайд 154Удлиненные насадки High Flow Tubes
Выходное отверстие насадки передвинуто ближе к

забою скважины
Дизайн с высоким сроком службы
Обычно используется две HFT удлиненные

насадки и одна стандартная насадка
Удлиненные насадки HFT должны покрывать примерно 80% TFA (общей площади потока)
Удлиненная насадка HFT должна покрывать 60% TFA (общей площади потока) если применяется одна
Удлиненные насадки High Flow TubesВыходное отверстие насадки передвинуто ближе к забою скважиныДизайн с высоким сроком службыОбычно используется

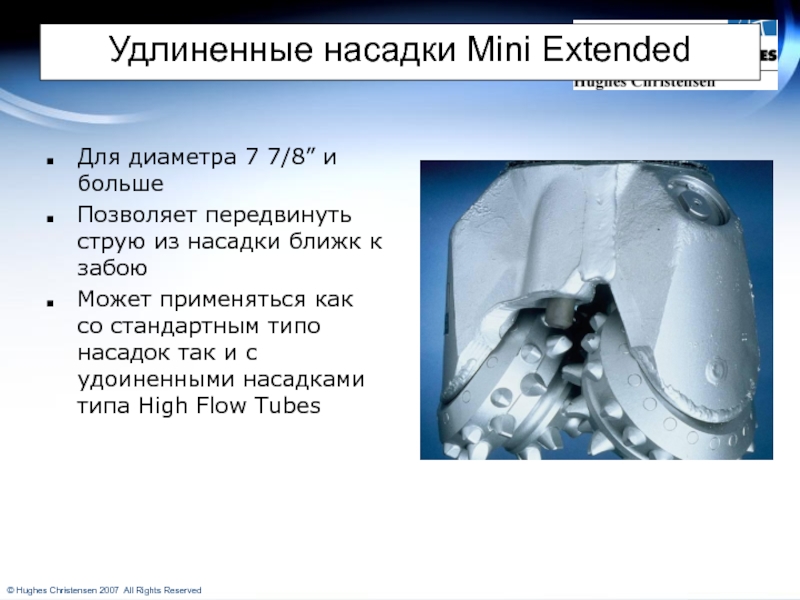

Слайд 155Удлиненные насадки Mini Extended
Для диаметра 7 7/8” и больше
Позволяет

передвинуть струю из насадки ближк к забою
Может применяться как со

стандартным типо насадок так и с удоиненными насадками типа High Flow Tubes
Удлиненные насадки Mini ExtendedДля диаметра 7 7/8” и больше Позволяет передвинуть струю из насадки ближк к забоюМожет

Слайд 156Типы центральных насадок
Стандартная
Vortex

Типы центральных насадокСтандартнаяVortex

Слайд 157Стандартная центральная насадка

Стандартная центральная насадка

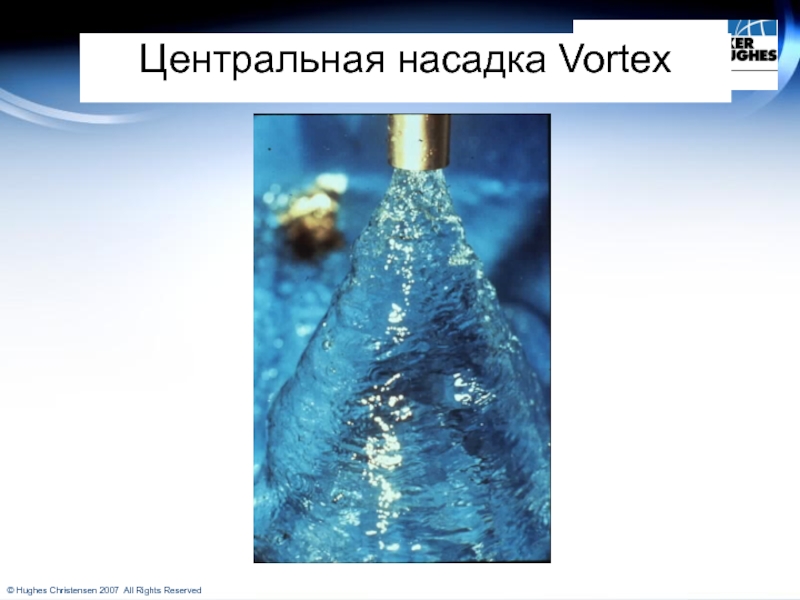

Слайд 158Центральная насадка Vortex

Центральная насадка Vortex

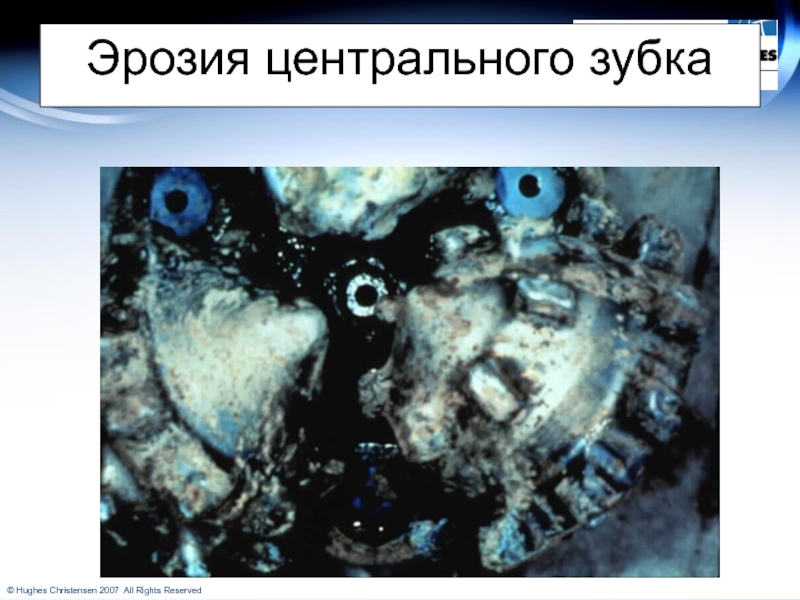

Слайд 159Эрозия центрального зубка

Эрозия центрального зубка

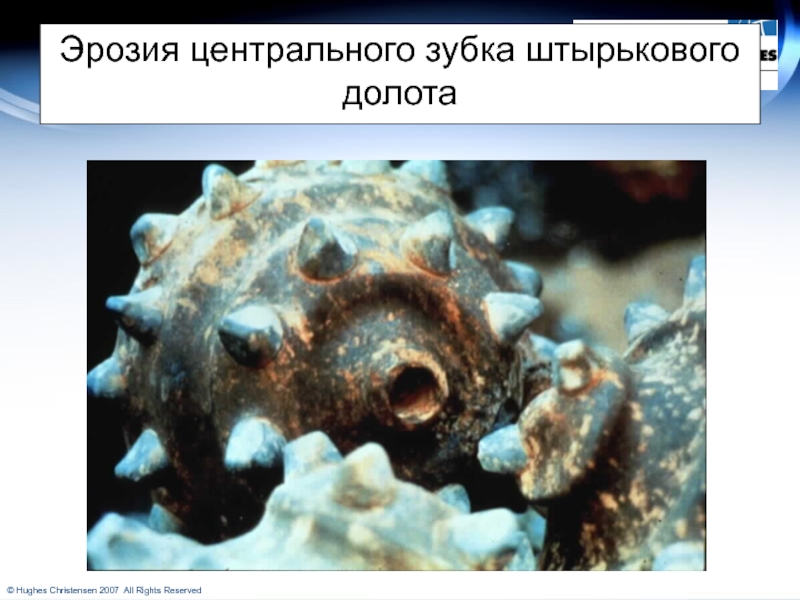

Слайд 160Эрозия центрального зубка штырькового долота

Эрозия центрального зубка штырькового долота

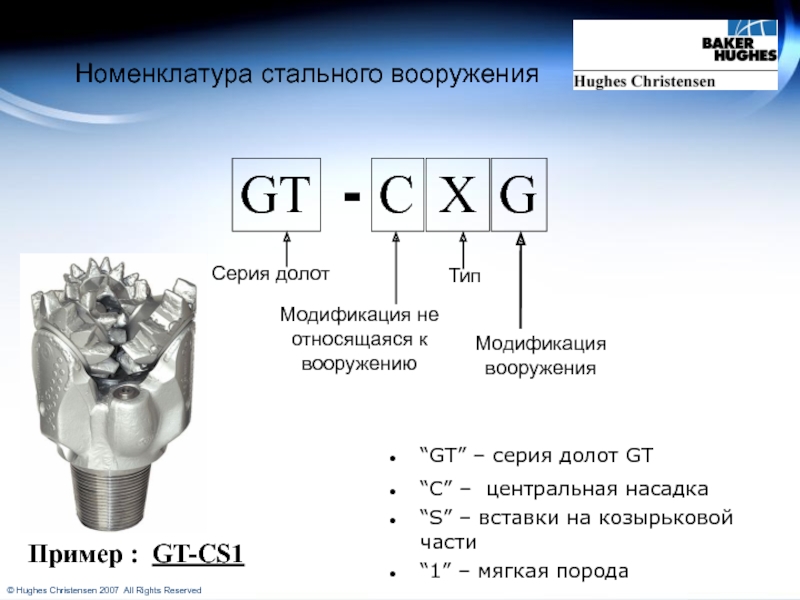

Слайд 161Номенклатура стального вооружения
GT
Серия долот
X
Тип
C
Модификация не относящаяся к вооружению
“GT” – серия

долот GT
“C” – центральная насадка
“S” – вставки на козырьковой

части
“1” – мягкая порода

Пример : GT-CS1

G

Модификация
вооружения

-

Номенклатура стального вооруженияGTСерия долотXТипCМодификация не относящаяся к вооружению“GT” – серия долот GT“C” – центральная насадка “S” –

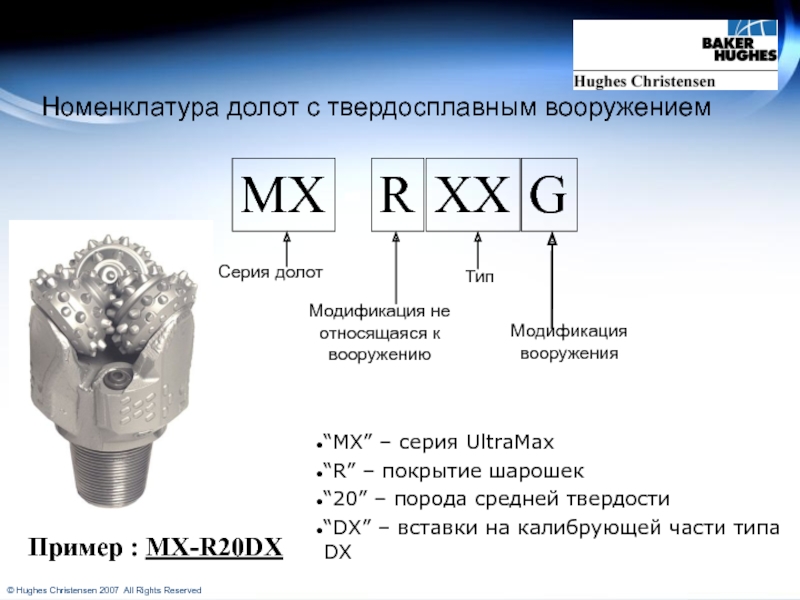

Слайд 162Номенклатура долот с твердосплавным вооружением
MX
Серия долот
XX
Тип
R
Модификация не относящаяся к вооружению

“MX”

– серия UltraMax
“R” – покрытие шарошек
“20” – порода средней

твердости
“DX” – вставки на калибрующей части типа DX

Пример : MX-R20DX

G

Модификация
вооружения

-

Номенклатура долот с твердосплавным вооружениемMXСерия долотXXТипRМодификация не относящаяся к вооружению“MX” – серия UltraMax“R” – покрытие шарошек “20”

Слайд 164Новая серия трехшарошечных долот
с эластомерным уплотнением для бурения твердых

и абразивных пород

Новая серия трехшарошечных долот с эластомерным уплотнением для бурения твердых и абразивных пород

Слайд 165Серия GX это новое поколение долот c эластомерным уплотнением опоры.

Новая конструкция вооружения и технология его изготовления позволяет достичь наилучших

результатов при бурении ротором и с использованием ВЗД.

Что такое GX?

Серия GX это новое поколение долот c эластомерным уплотнением опоры. Новая конструкция вооружения и технология его изготовления

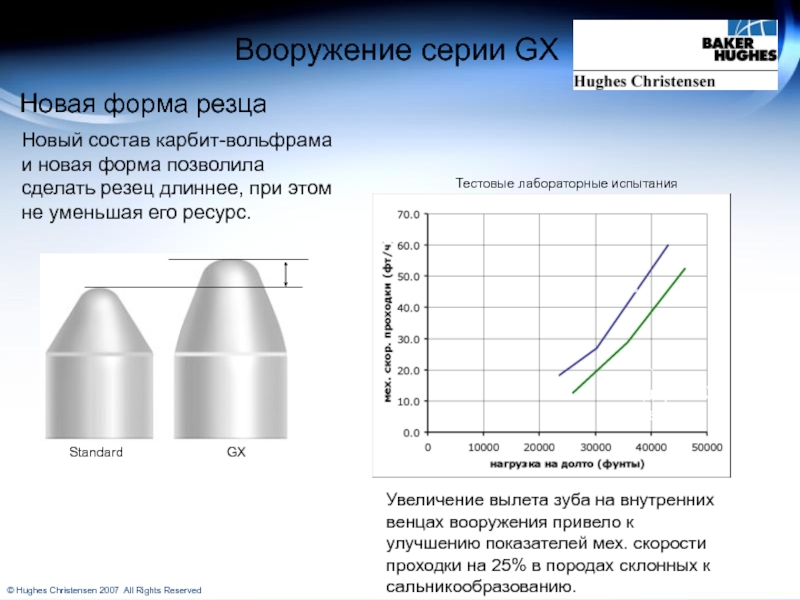

Слайд 166Новая форма резца
Новый состав карбит-вольфрама и новая форма позволила сделать

резец длиннее, при этом не уменьшая его ресурс.
Увеличение вылета

зуба на внутренних венцах вооружения привело к улучшению показателей мех. скорости проходки на 25% в породах склонных к сальникообразованию.

GX

Standard GX

Тестовые лабораторные испытания

Стандартный
состав

Вооружение серии GX

Новая форма резцаНовый состав карбит-вольфрама и новая форма позволила сделать резец длиннее, при этом не уменьшая его

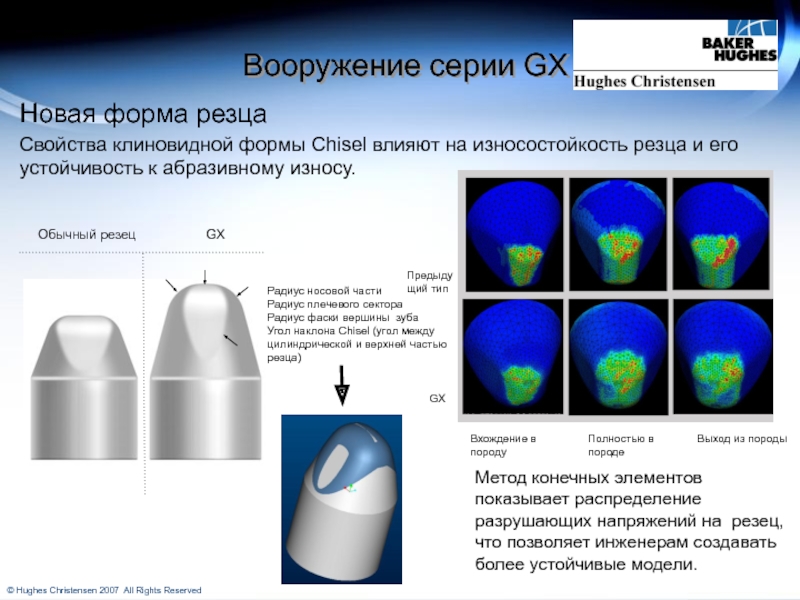

Слайд 167Новая форма резца
Свойства клиновидной формы Chisel влияют на износостойкость резца

и его устойчивость к абразивному износу.
Вооружение серии GX
Радиус носовой

части
Радиус плечевого сектора
Радиус фаски вершины зуба
Угол наклона Chisel (угол между
цилиндрической и верхней частью
резца)
Новая форма резцаСвойства клиновидной формы Chisel влияют на износостойкость резца и его устойчивость к абразивному износу. Вооружение

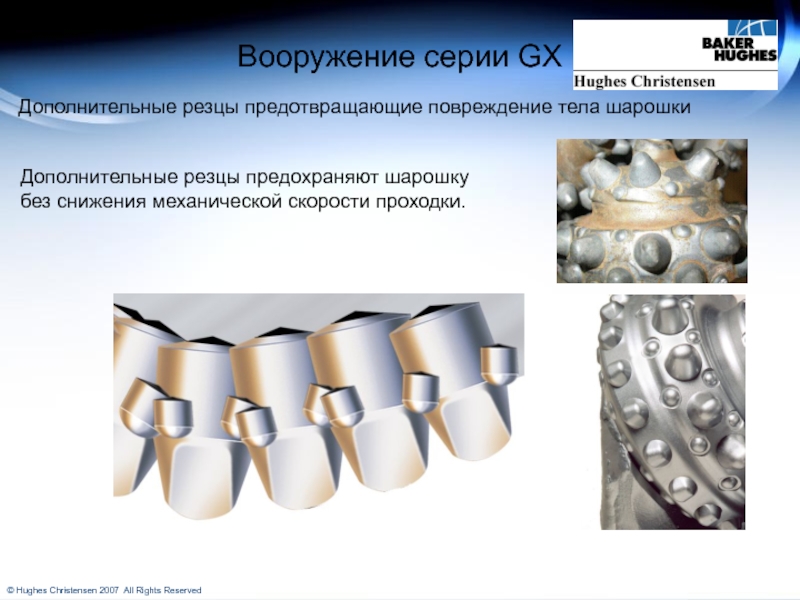

Слайд 168Вооружение серии GX
Дополнительные резцы предотвращающие повреждение тела шарошки
Дополнительные резцы предохраняют

шарошку
без снижения механической скорости проходки.

Вооружение серии GXДополнительные резцы предотвращающие повреждение тела шарошкиДополнительные резцы предохраняют шарошку без снижения механической скорости проходки.

Слайд 169Возможность выбора системы промывки под определенные условия бурения
Система промывки GX

Возможность выбора системы промывки под определенные условия буренияСистема промывки GX

Слайд 170Новое выполнение подшипника с оптимизированным распределением напряжений на опору и

узкими пределами допуска
Опора подшипника G3

Новое выполнение подшипника с оптимизированным распределением напряжений на опору и узкими пределами допускаОпора подшипника G3

Слайд 171Новые опции предотвращающие разрушающее воздействие оказываемое проникновением бурового раствора на

подшипник.
Защита уплотнения GX Excluder

Новые опции предотвращающие разрушающее воздействие оказываемое проникновением бурового раствора на подшипник.Защита уплотнения GX Excluder

Слайд 172Защита лапы долота GX
Новая форма кромки лапы

Защита лапы долота GXНовая форма кромки лапы

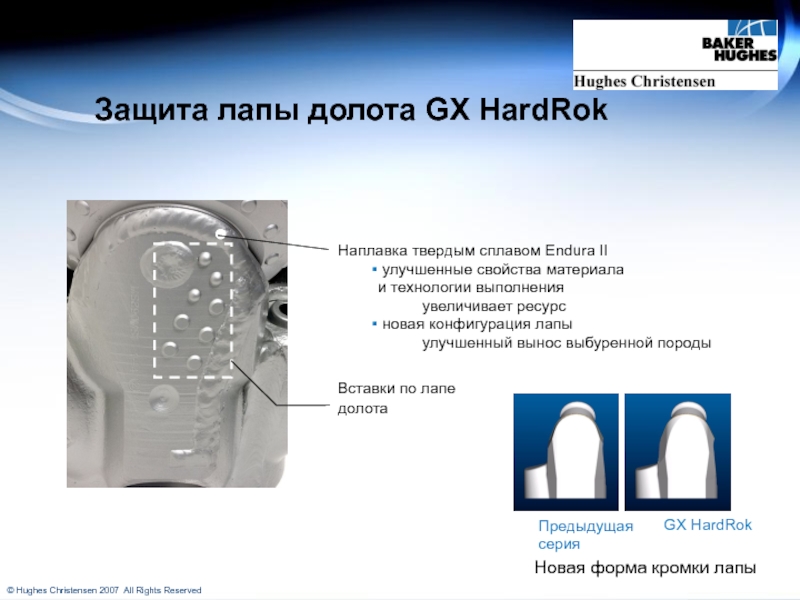

Слайд 173Новая форма кромки лапы
Защита лапы долота GX HardRok

Новая форма кромки лапыЗащита лапы долота GX HardRok

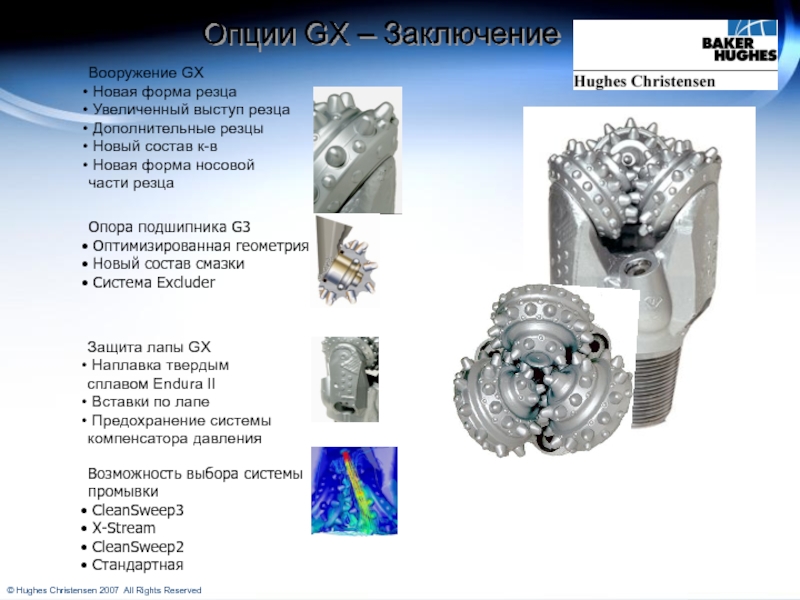

Слайд 174Опции GX – Заключение

Опции GX – Заключение

Слайд 175Долота с большим ресурсом прочности

Для высокооборотного бурения
Shroud

Долота с большим ресурсом прочностиДля высокооборотного буренияShroud

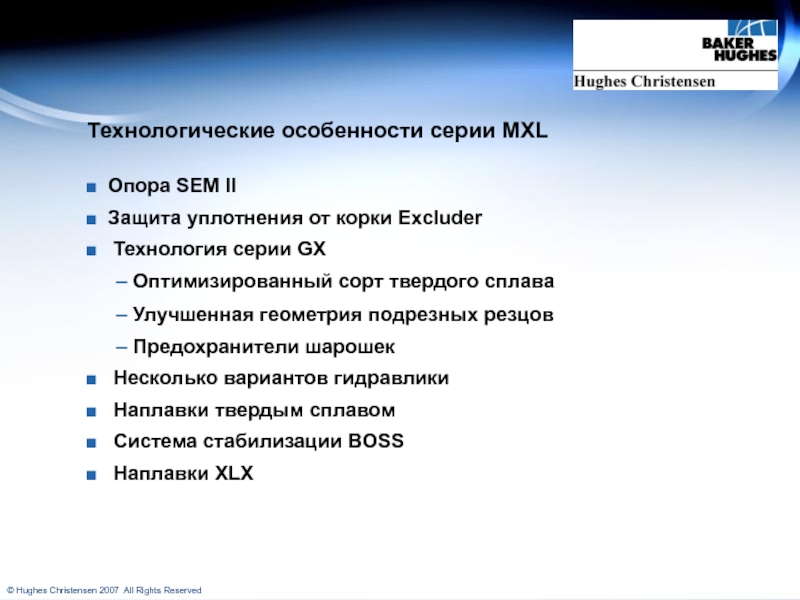

Слайд 176Технологические особенности серии MXL

Опора SEM II
Защита уплотнения от

корки Excluder
Технология серии GX
Оптимизированный сорт твердого сплава

Улучшенная геометрия подрезных резцов
Предохранители шарошек
Несколько вариантов гидравлики
Наплавки твердым сплавом
Система стабилизации BOSS
Наплавки XLX
Технологические особенности серии MXL Опора SEM II Защита уплотнения от корки Excluder Технология серии GX Оптимизированный сорт

Слайд 177Уплотнение опоры SEM II

Уплотнение опоры SEM II

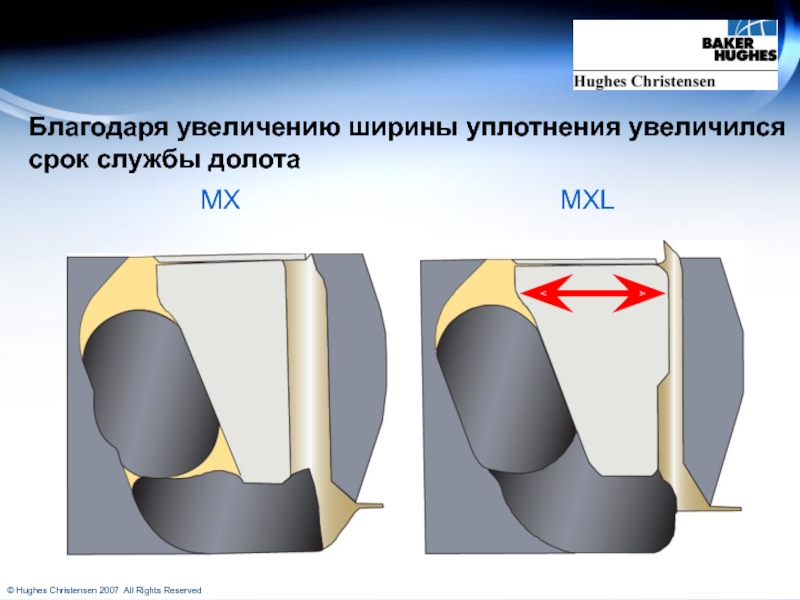

Слайд 178Благодаря увеличению ширины уплотнения увеличился срок службы долота
MX
MXL

Благодаря увеличению ширины уплотнения увеличился срок службы долотаMXMXL

Слайд 179Износостойкая поверхность дает возможность увеличить нагрузку на торцевую часть
MX
MXL
Важно: повышение

нагрузки на торцевую часть повышает эффективность уплотнения.

Износостойкая поверхность дает возможность увеличить нагрузку на торцевую частьMXMXLВажно: повышение нагрузки на торцевую часть повышает эффективность уплотнения.

Слайд 180Технология Excluder
Средства защиты от разрушительного воздействия корки бурового раствора

Технология Excluder Средства защиты от разрушительного воздействия корки бурового раствора

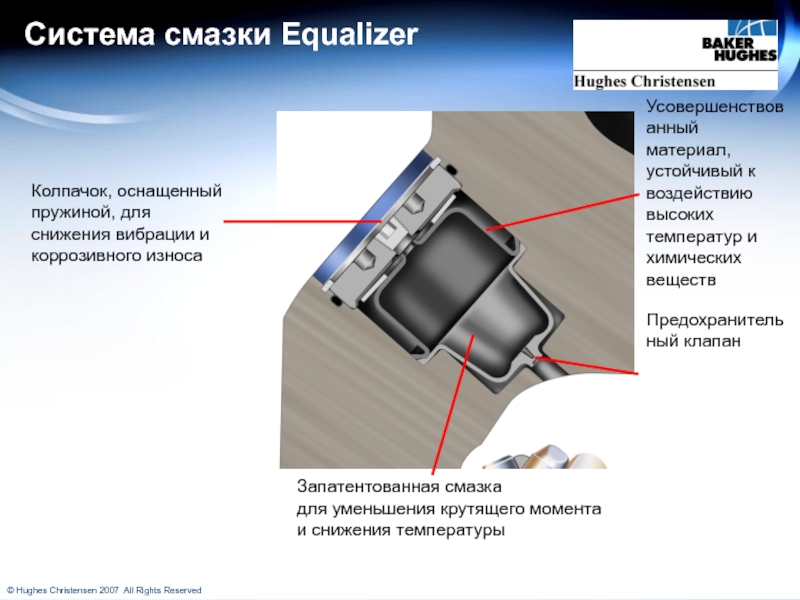

Слайд 181Система смазки Equalizer

Система смазки Equalizer

Слайд 182Оптимизированные сорта твердого сплава
Усовершенствованная форма зубков

Оптимизированные сорта твердого сплаваУсовершенствованная форма зубков

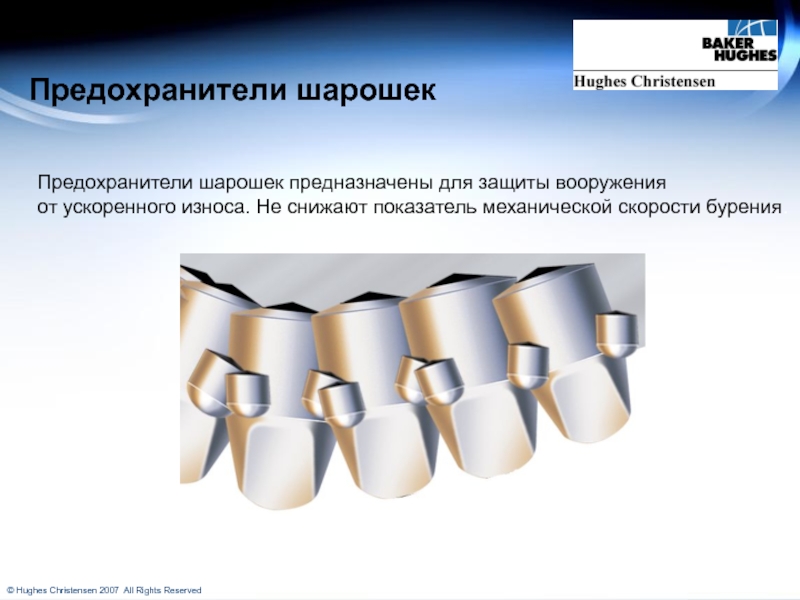

Слайд 183Предохранители шарошек предназначены для защиты вооружения
от ускоренного износа. Не

снижают показатель механической скорости бурения.
Предохранители шарошек

Предохранители шарошек предназначены для защиты вооружения от ускоренного износа. Не снижают показатель механической скорости бурения.Предохранители шарошек

Слайд 184Различные виды гидравлики

Различные виды гидравлики

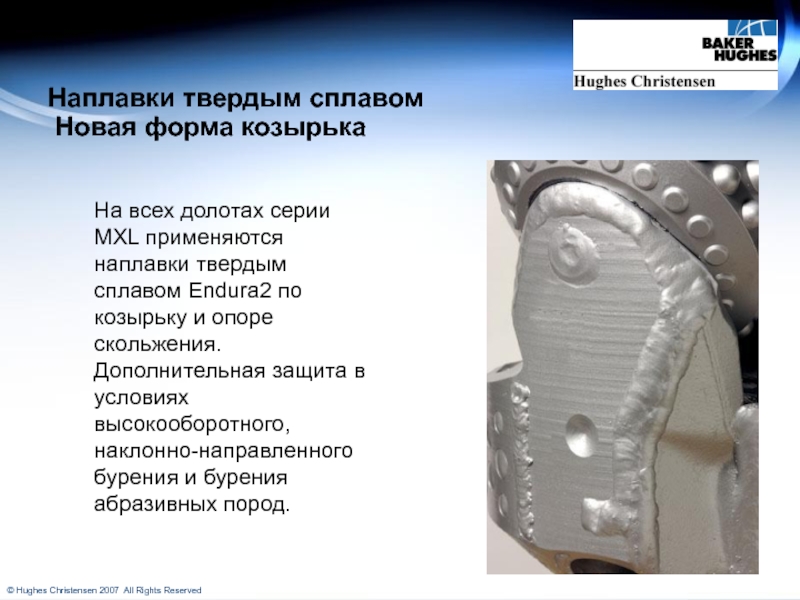

Слайд 185Наплавки твердым сплавом
Новая форма козырька
На всех долотах серии MXL

применяются наплавки твердым сплавом Endura2 по козырьку и опоре скольжения.

Дополнительная защита в условиях высокооборотного, наклонно-направленного бурения и бурения абразивных пород.
Наплавки твердым сплавом Новая форма козырькаНа всех долотах серии MXL применяются наплавки твердым сплавом Endura2 по козырьку

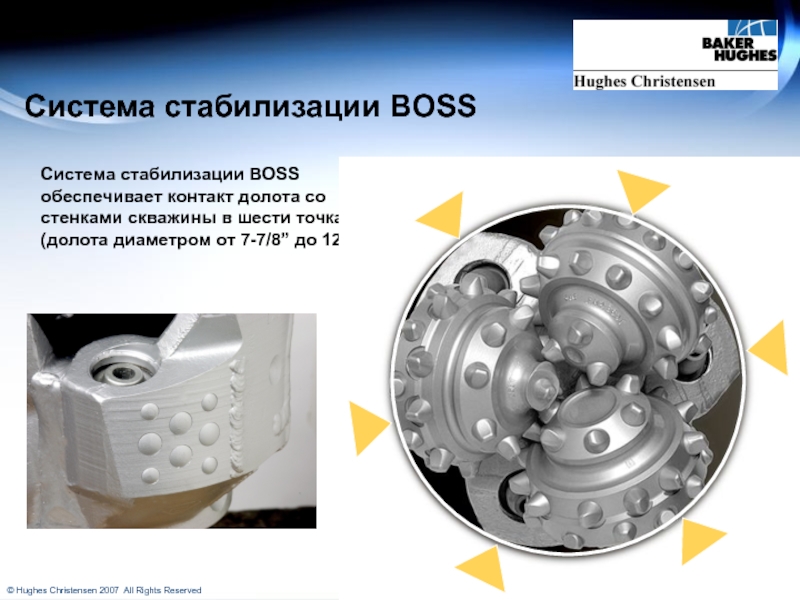

Слайд 186Система стабилизации BOSS
Система стабилизации BOSS обеспечивает контакт долота со стенками

скважины в шести точках (долота диаметром от 7-7/8” до 12-1/4”)

Система стабилизации BOSSСистема стабилизации BOSS обеспечивает контакт долота со стенками скважины в шести точках (долота диаметром от

Слайд 187Наплавки твердым сплавом XLX
Наплавка Endura2 применяется на всех долотах MXL

со стальным вооружением. Наносится на ведущие и ведомые кромки всех

зубков, поверхность центрального зуба и калибрующую поверхность.
Наплавки твердым сплавом XLXНаплавка Endura2 применяется на всех долотах MXL со стальным вооружением. Наносится на ведущие и

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
