Слайд 1БЕЗОПАСНОСТЬ ДОРОЖНОГО ДВИЖЕНИЯ И ОСОБЕННОСТИ УПРАВЛЕНИЯ ГРУЗОВЫМ АВТОМОБИЛЕМ

БЕЗОПАСНОСТЬ ДОРОЖНОГО ДВИЖЕНИЯ И ОСОБЕННОСТИ УПРАВЛЕНИЯ ГРУЗОВЫМ АВТОМОБИЛЕМ

Слайд 2Силы, действующие на транспортное средство

Силы, действующие на транспортное средство

Слайд 3Силы, действующие на автомобиль при движении
Рt
Pсц1
Gn
G
Pсц2

Силы, действующие на автомобиль при движенииРtPсц1 GnGPсц2

Слайд 4Силы, действующие на автомобиль при движении:
Pt – сила тяги (движущая

сила);
α – угол подъема;
ЦТ – центр тяжести;
Рсц – реакция дороги

на передние (задние) колеса (сила сцепления);
G – вес автомобиля;
Gп – вертикальная составляющая веса.

Силы, действующие на автомобиль при движении:Pt – сила тяги (движущая сила);α – угол подъема;ЦТ – центр тяжести;Рсц

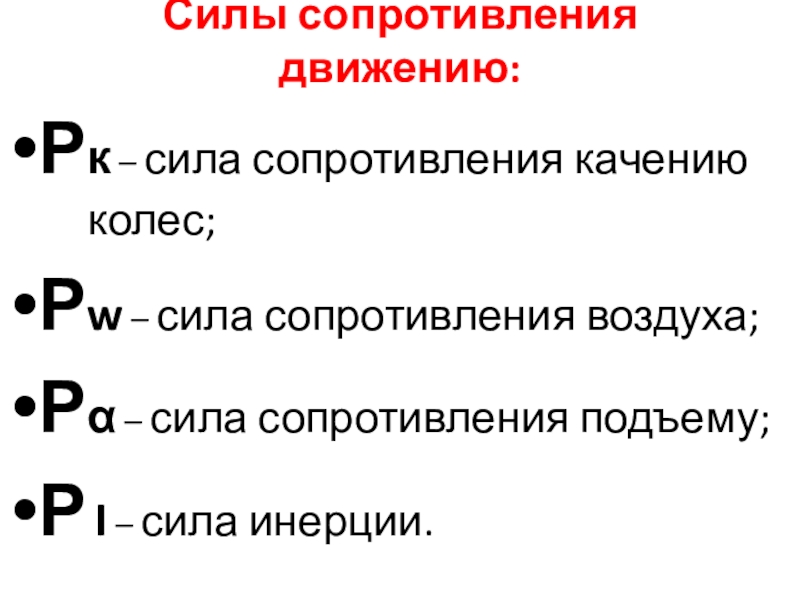

Слайд 5Силы сопротивления движению:
Рк – сила сопротивления качению колес;
Рw – сила

сопротивления воздуха;
Рα – сила сопротивления подъему;
Р I – сила инерции.


Силы сопротивления движению:Рк – сила сопротивления качению колес;Рw – сила сопротивления воздуха;Рα – сила сопротивления подъему;Р I

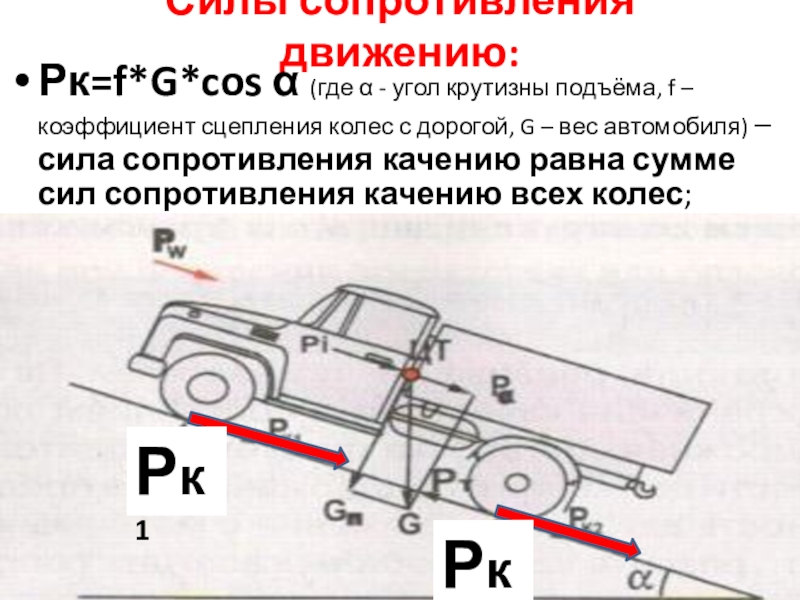

Слайд 6Силы сопротивления движению:
Рк=f*G*cos  (где  - угол крутизны подъёма,

f – коэффициент сцепления колес с дорогой, G – вес

автомобиля) – сила сопротивления качению равна сумме сил сопротивления качению всех колес;


Рк1

Рк2

Силы сопротивления движению:Рк=f*G*cos  (где  - угол крутизны подъёма, f – коэффициент сцепления колес с дорогой,

Слайд 7Силы сопротивления движению: Рw – сила сопротивления воздуха (лобовое сопротивление 55-60%

+ сопротивление выступающих частей 12-18% + сопротивление воздуха, проходящего

через радиатор и подкапотное пространство 10-15% + трение наружных поверхностей о слои воздуха 8-10%); при увеличении скорости движения сила сопротивления воздуха увеличивается в квадратной зависимости);

Рw

Силы сопротивления движению: Рw – сила сопротивления воздуха (лобовое сопротивление 55-60% + сопротивление выступающих частей 12-18%

Слайд 8Силы сопротивления движению: Рw – сила сопротивления воздуха

Силы сопротивления движению: Рw – сила сопротивления воздуха

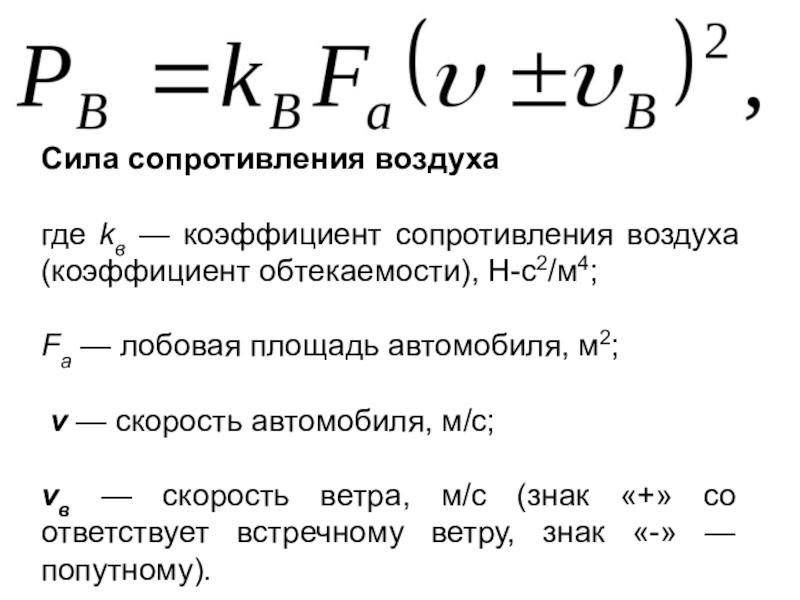

Слайд 9Сила сопротивления воздуха

где kв — коэффициент сопротивления воздуха (коэффициент

об­текаемости), Н-с2/м4;

Fа — лобовая площадь автомобиля, м2;

v

— скорость автомобиля, м/с;

vв — скорость ветра, м/с (знак «+» со­ответствует встречному ветру, знак «-» — попутному).
Сила сопротивления воздуха где kв — коэффициент сопротивления воздуха (коэффициент об­текаемости), Н-с2/м4; Fа — лобовая площадь автомобиля,

Слайд 10 Силы сопротивления движению: Рi=G*j / g (где j – ускорение, м/с2;

g - ускорение свободного падения; g=9,81 м/с2) – сила инерции,

возникающая при всяком изменении скорости движения автомобиля; она пропорциональна весу и ускорению автомобиля; при разгоне Рi направлена против движения, а при торможении и во время наката по направлению движения автомобиля.

Рi

Силы сопротивления движению: Рi=G*j / g (где j – ускорение, м/с2; g

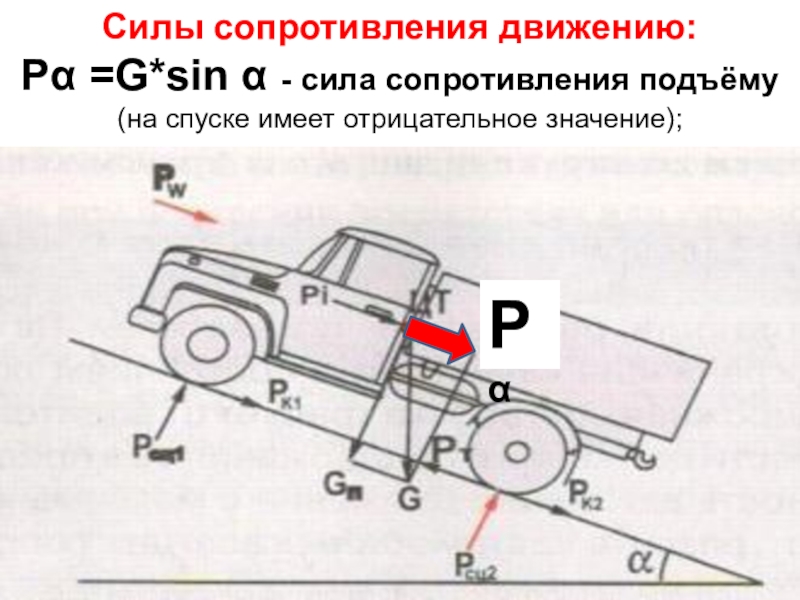

Слайд 11Силы сопротивления движению: Рα =G*sin  - сила сопротивления подъёму (на

спуске имеет отрицательное значение);
Рα

Силы сопротивления движению: Рα =G*sin  - сила сопротивления подъёму (на спуске имеет отрицательное значение); Рα

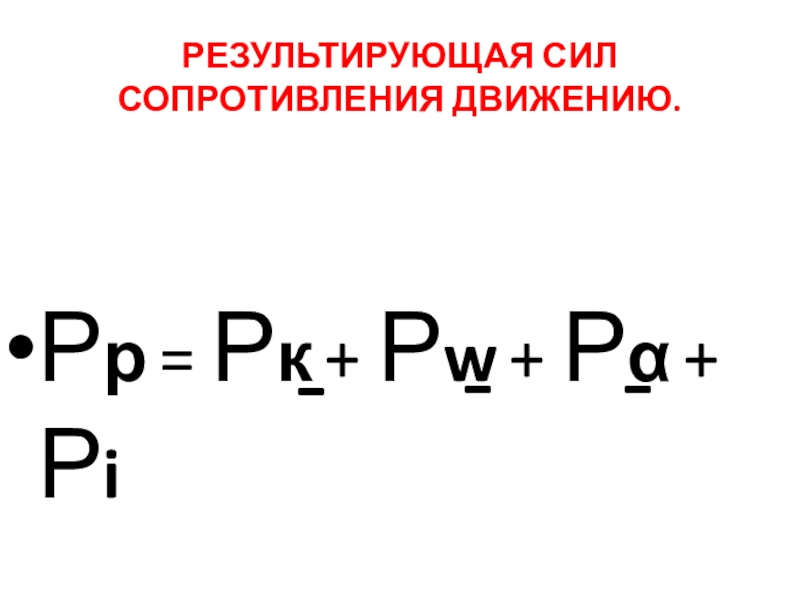

Слайд 12РЕЗУЛЬТИРУЮЩАЯ СИЛ СОПРОТИВЛЕНИЯ ДВИЖЕНИЮ.

Рр = Рк + Рw + Рα

+ Рi
-
-
-

РЕЗУЛЬТИРУЮЩАЯ СИЛ СОПРОТИВЛЕНИЯ ДВИЖЕНИЮ.Рр = Рк + Рw + Рα + Рi---

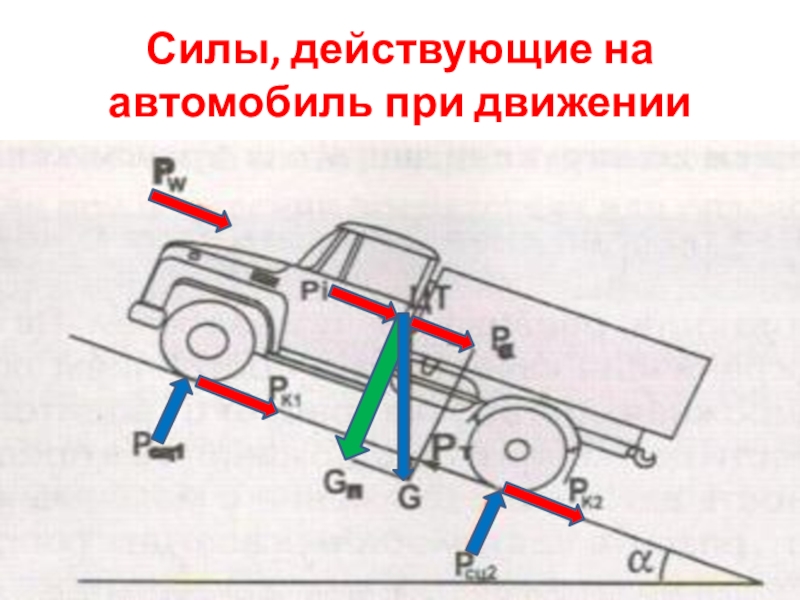

Слайд 13Силы, действующие на автомобиль при движении

Силы, действующие на автомобиль при движении

Слайд 14Соотношение результирующей сил сопротивления движению и силы тяги автомобиля
Рр

Pt – автомобиль разгоняется;
Рр > Pt – автомобиль замедляется;
Рр =

Pt – автомобиль движется с постоянной скоростью или неподвижен.

Соотношение результирующей сил сопротивления движению и силы тяги автомобиляРр < Pt – автомобиль разгоняется;Рр > Pt –
