Представление синусоидальной функции в векторной форме- амплитуда напряжения;- начальная фаза напряжения;Рассмотрим вектор длиной Um, который вращается в декартовой системе координат x-y, против часовой стрелки с угловой скоростью .циклическая частота или угловая
Слайды и текст этой презентации
Слайд 1БГТУ «ВОЕНМЕХ» им. Д.Ф. Устинова
Кафедра электротехники, О8
Лекция 4
Расчет
электрических цепей
Слайд 2

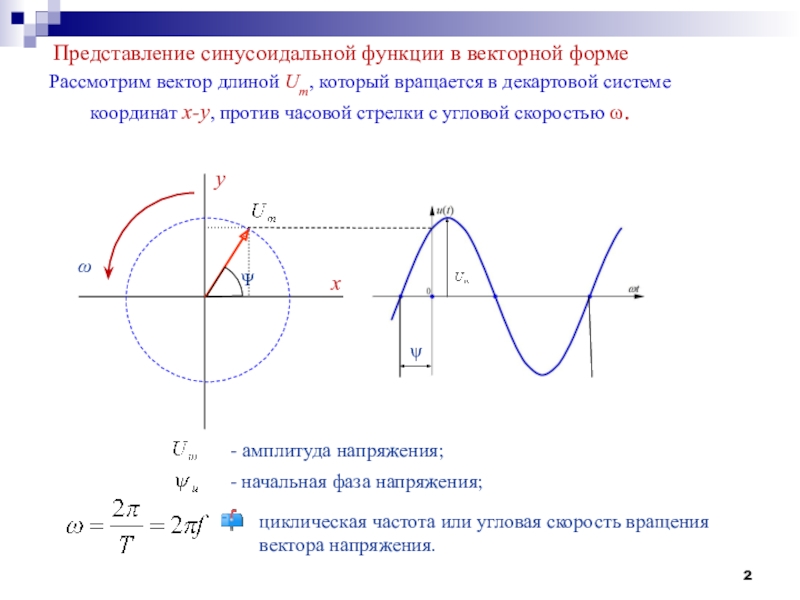

Представление синусоидальной функции в векторной форме
- амплитуда напряжения;
- начальная фаза
напряжения;
Рассмотрим вектор длиной Um, который вращается в декартовой системе координат
x-y, против часовой стрелки с угловой скоростью .циклическая частота или угловая скорость вращения
вектора напряжения.
x
y
Слайд 3Мгновенные значения токов:
Вычисление амплитуды I3m и 3 начальной фазы этого
тока путем соответствующих тригонометрических преобразований получается довольно громоздким и мало
наглядным.А применение векторов как образов синусоидальных величин позволяет упростить расчеты.

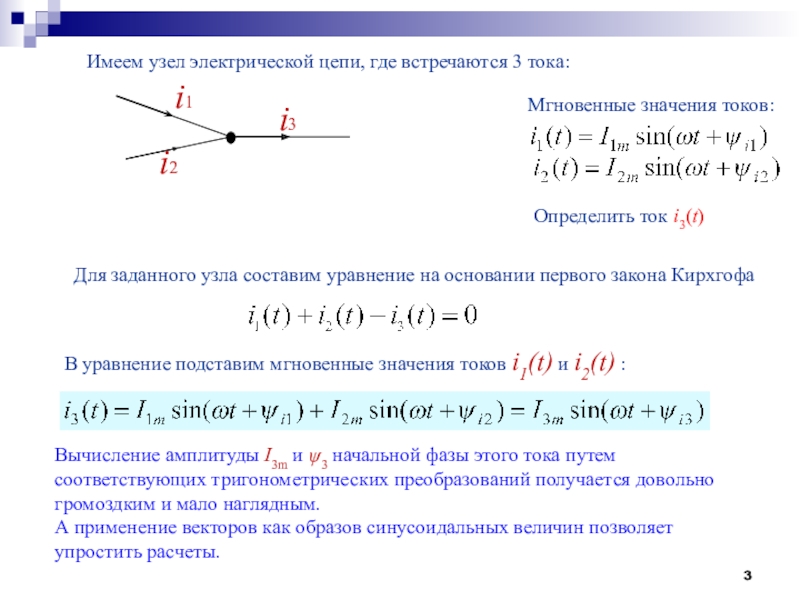

Для заданного узла составим уравнение на основании первого закона Кирхгофа
Имеем узел электрической цепи, где встречаются 3 тока:
В уравнение подставим мгновенные значения токов i1(t) и i2(t) :
Определить ток i3(t)

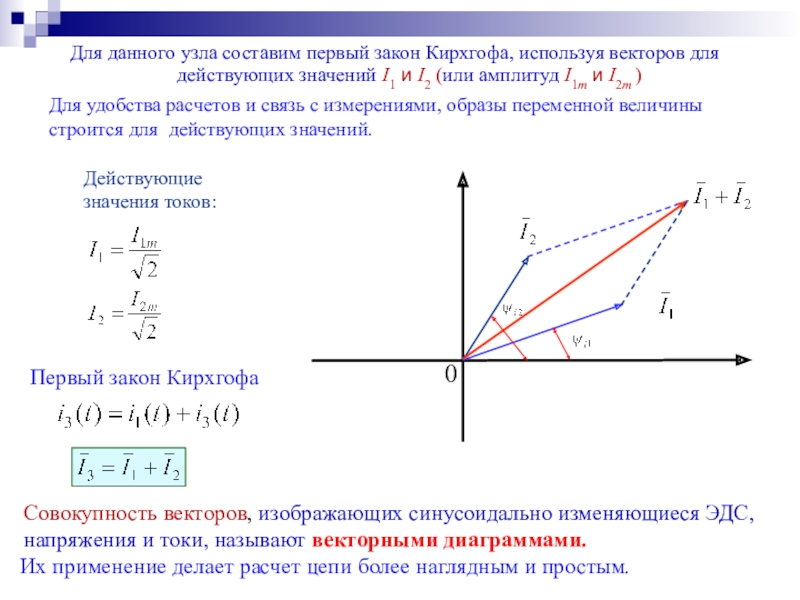

Слайд 4Для данного узла составим первый закон Кирхгофа, используя векторов для
действующих значений I1 и I2 (или амплитуд I1m и I2m
)0
Действующие
значения токов:
Совокупность векторов, изображающих синусоидально изменяющиеся ЭДС, напряжения и токи, называют векторными диаграммами.
Их применение делает расчет цепи более наглядным и простым.
Первый закон Кирхгофа
Для удобства расчетов и связь с измерениями, образы переменной величины строится для действующих значений.

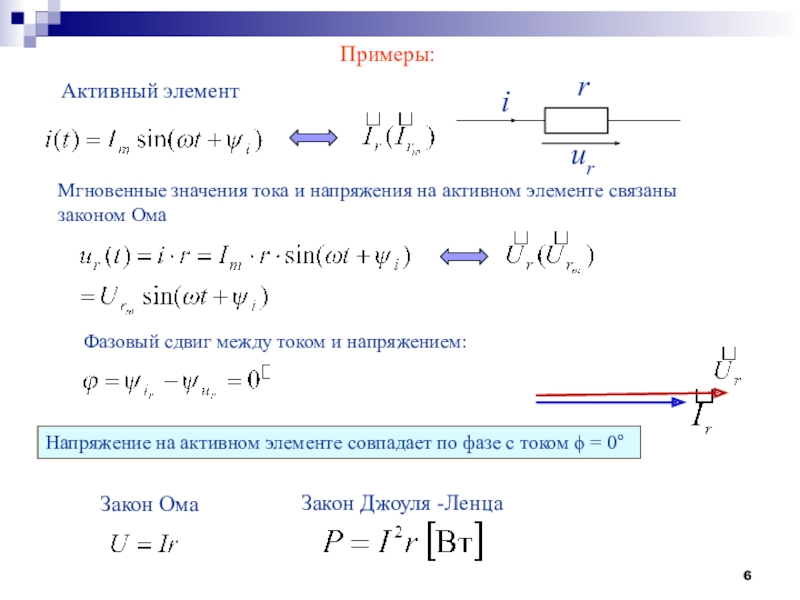

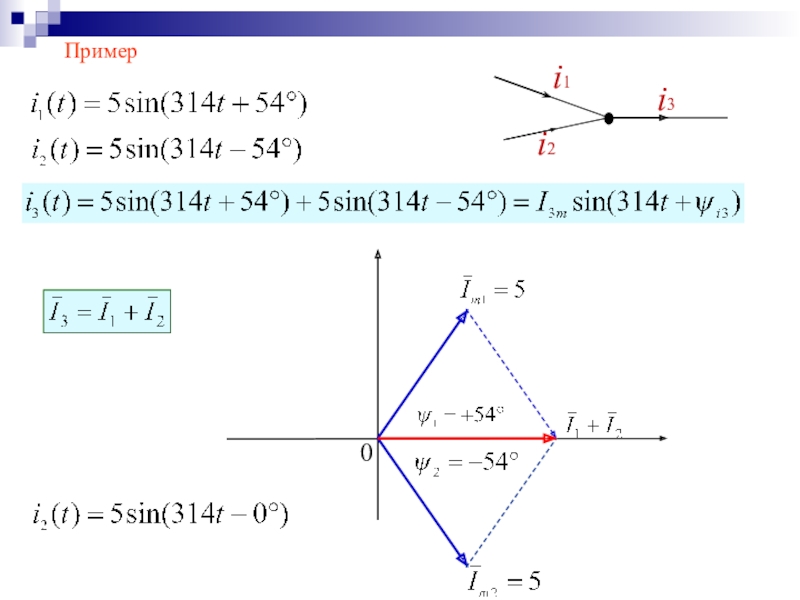

Слайд 6Примеры:
Активный элемент
Напряжение на активном элементе совпадает по фазе с током
= 0°
ur
Фазовый сдвиг между током и напряжением:
Закон Ома
Закон Джоуля
-ЛенцаМгновенные значения тока и напряжения на активном элементе связаны законом Ома

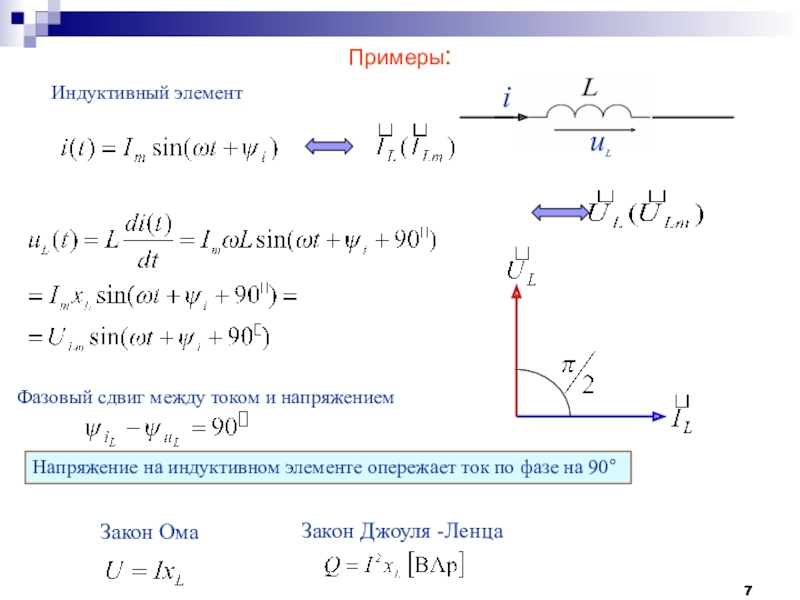

Слайд 7Примеры:
Индуктивный элемент
Напряжение на индуктивном элементе опережает ток по фазе на
90°
Фазовый сдвиг между током и напряжением
Закон Ома
Закон Джоуля -Ленца

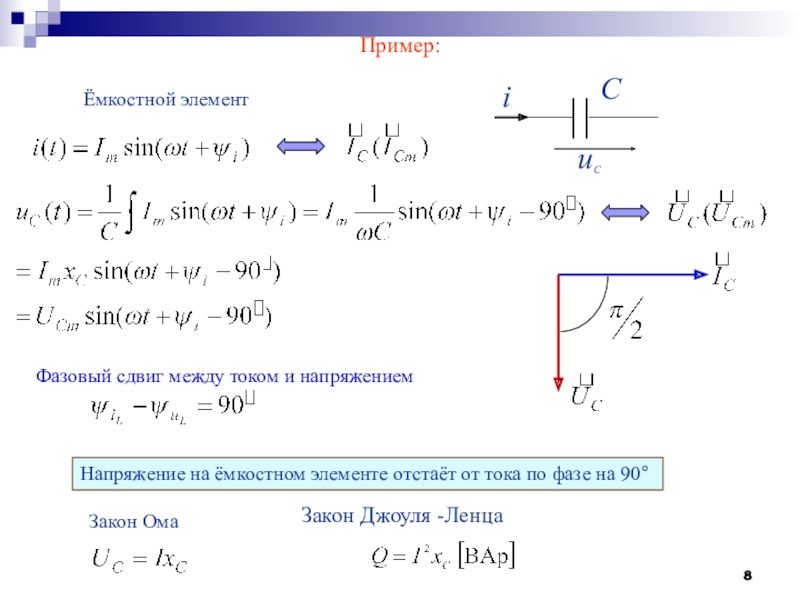

Слайд 8Пример:
Ёмкостной элемент
Напряжение на ёмкостном элементе отстаёт от тока по фазе
на 90°
Фазовый сдвиг между током и напряжением
Закон Ома
Закон Джоуля -Ленца
i
uС
С

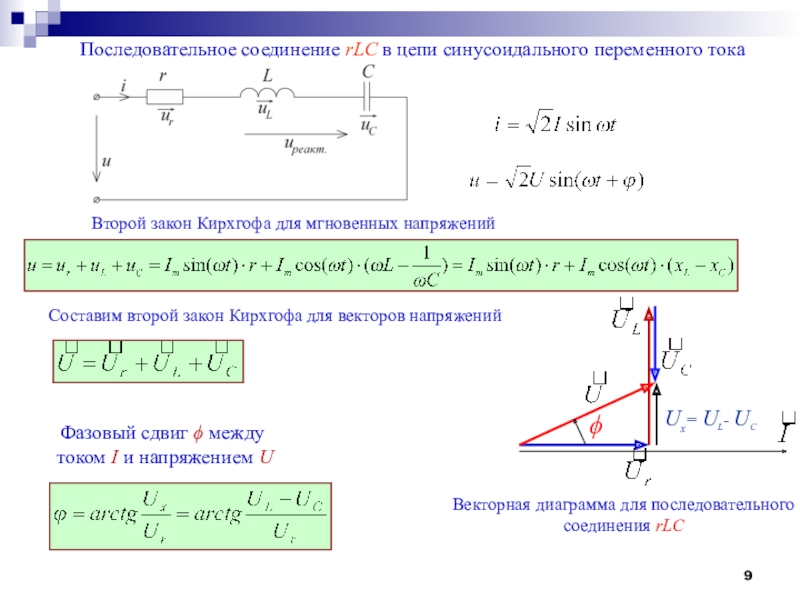

Слайд 9Последовательное соединение rLC в цепи синусоидального переменного тока
Второй закон
Кирхгофа для мгновенных напряжений
Составим второй закон Кирхгофа для векторов напряжений
Ux=
UL- UCВекторная диаграмма для последовательного
соединения rLC
Фазовый сдвиг между
током I и напряжением U

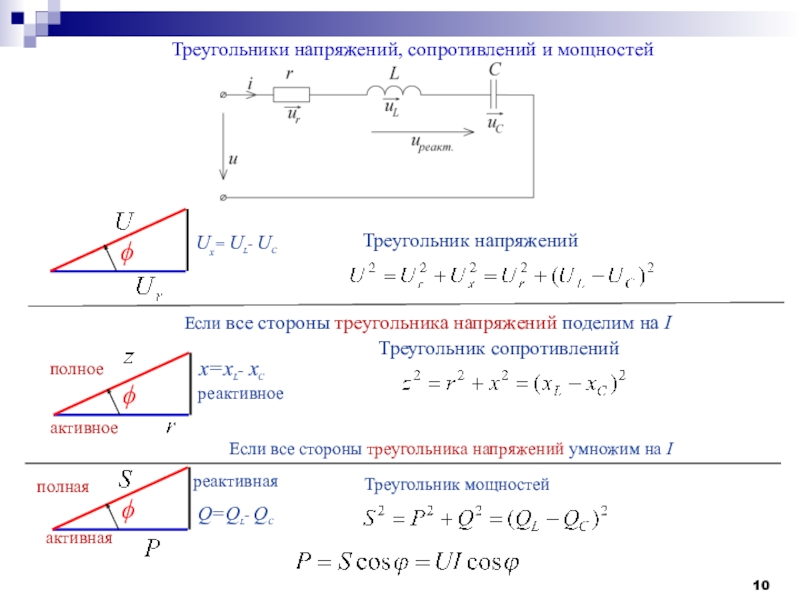

Слайд 10Ux= UL- UC
Треугольники напряжений, сопротивлений и мощностей
Треугольник напряжений
x=xL- xC
Треугольник сопротивлений
Если
все стороны треугольника напряжений поделим на I
Q=QL- QC
Треугольник мощностей
Если
все стороны треугольника напряжений умножим на I реактивное
полное
активное
полная
реактивная
активная

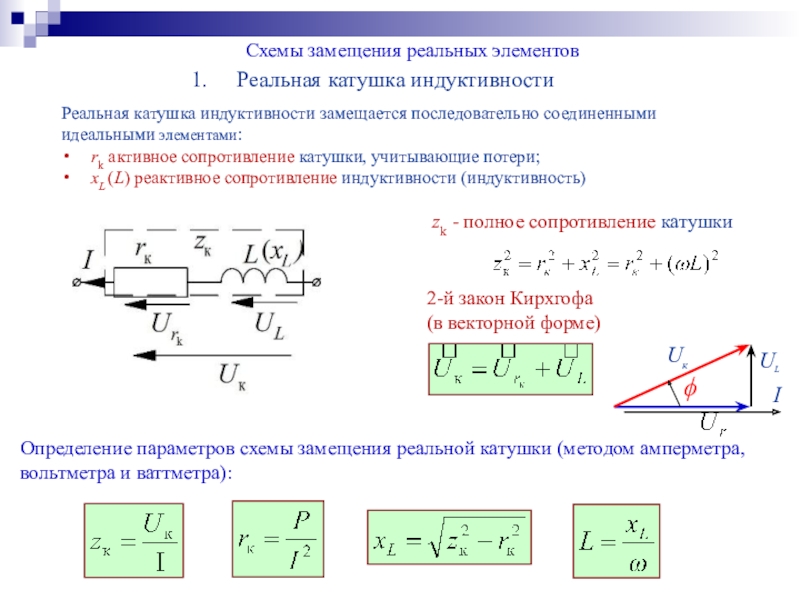

Слайд 11Схемы замещения реальных элементов
Реальная катушка индуктивности
Реальная катушка индуктивности замещается последовательно
соединенными
идеальными элементами:
rk активное сопротивление катушки, учитывающие потери;
xL (L) реактивное
сопротивление индуктивности (индуктивность) zk - полное сопротивление катушки
2-й закон Кирхгофа
(в векторной форме)
Определение параметров схемы замещения реальной катушки (методом амперметра, вольтметра и ваттметра):
UL
Uк
I
Слайд 12Схемы замещения реальных элементов
2. Реальный конденсатор
Реальный конденсатор замещается последовательно соединенными
идеальными
элементами:
rС активное сопротивление конденсатора, учитывающие потери;
xС (С) реактивное сопротивление
ёмкости (ёмкость конденсатора) zk - полное сопротивление конденсатора
2-й закон Кирхгофа
(в векторной форме)
Определение параметров схемы замещения реальной катушки
UС
UКон
I
-90°

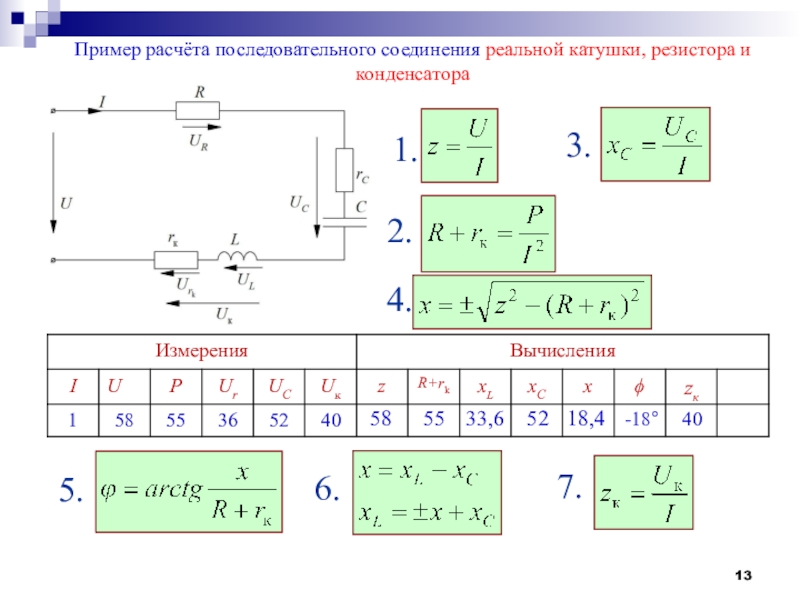

Слайд 13Пример расчёта последовательного соединения реальной катушки, резистора и конденсатора
1.
2.
3.
58
55
33,6
52
18,4
-18°
40
4.
5.
6.
7.
Слайд 1458
55
33,6
52
18,4
-18°
40

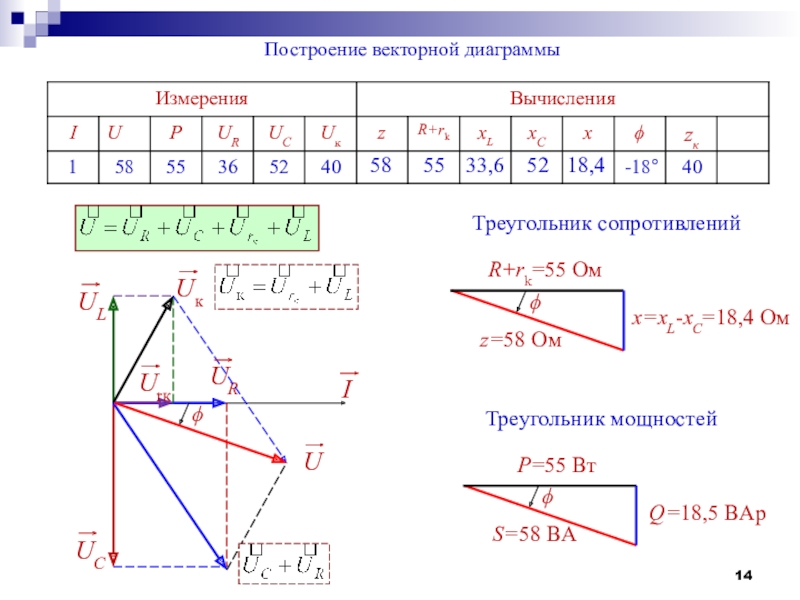

Построение векторной диаграммы
Uк
UL
Urк
UR
UC
I
U
Треугольник сопротивлений
R+rk=55 Ом
x=xL-xC=18,4 Ом
z=58 Ом
Треугольник мощностей
P=55 Вт
S=58 BA
Q=18,5
