Блок-схемы алгоритмов
Содержание
- 1. Блок-схемы алгоритмов
- 2. Условные обозначения элементовСтруктуры алгоритмовЛинейный алгоритмРазветвляющийся алгоритмЦиклические алгоритмыЦикл «ПОКА»Цикл «ДО»Цикл со счётчиком (параметром)Примеры задачСодержание
- 3. Условные обозначения элементовНачало или конец алгоритмаВвод или
- 4. Линейный алгоритмЛинейный алгоритм: команды выполняются последовательно – одна за другойВернуться к содержанию Далее (разветвляющийся алгоритм)
- 5. Разветвляющийся алгоритм Существуют два типа: 1) Полное
- 6. Циклические алгоритмы При выборе числа из
- 7. Цикл "Пока"Цикл «Пока» :Действие выполняется послепроверки условия
- 8. Цикл "До"Цикл «До» :Действие выполняется до проверки
- 9. Цикл со счётчикомЦикл со счётчиком (параметром):Счётчик задаёт число повторенийцикла.Вернуться к содержанию

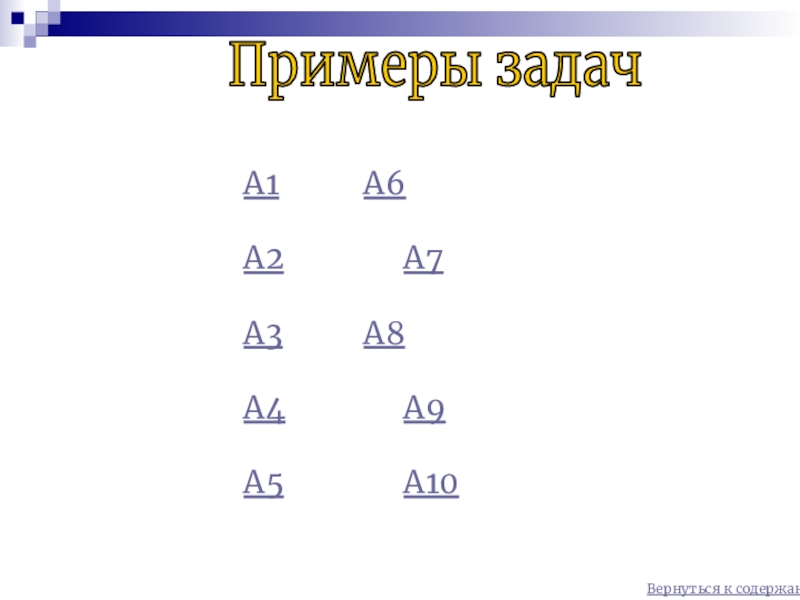

- 10. Вернуться к содержаниюПримеры задачА1 А6А2 А7А3 А8А4 А9А5 А10
- 11. А1Вернуться к списку задачБлок-схема решения квадратного уравнения.
- 12. А2Вернуться к списку задачКакие значения примут переменные
- 13. А3Вернуться к списку задачКакие значения примут переменные

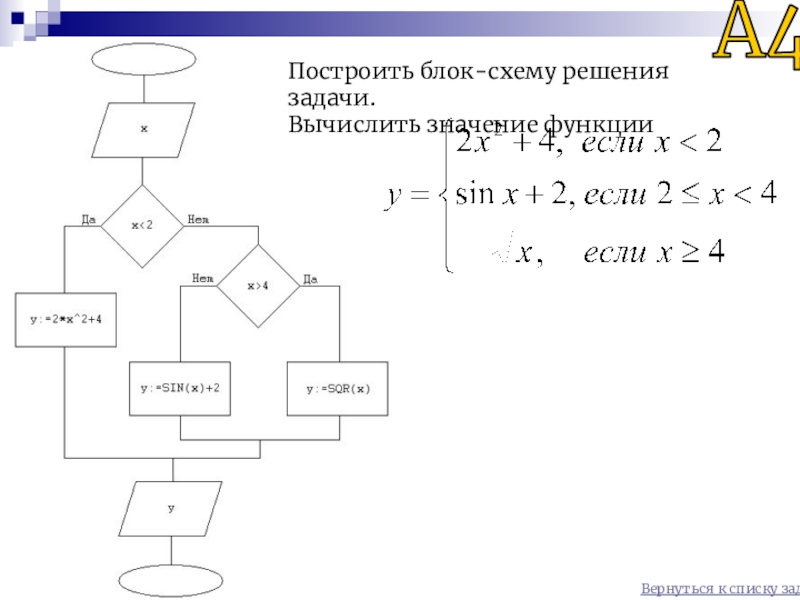

- 14. А4Вернуться к списку задачПостроить блок-схему решения задачи.Вычислить значение функции

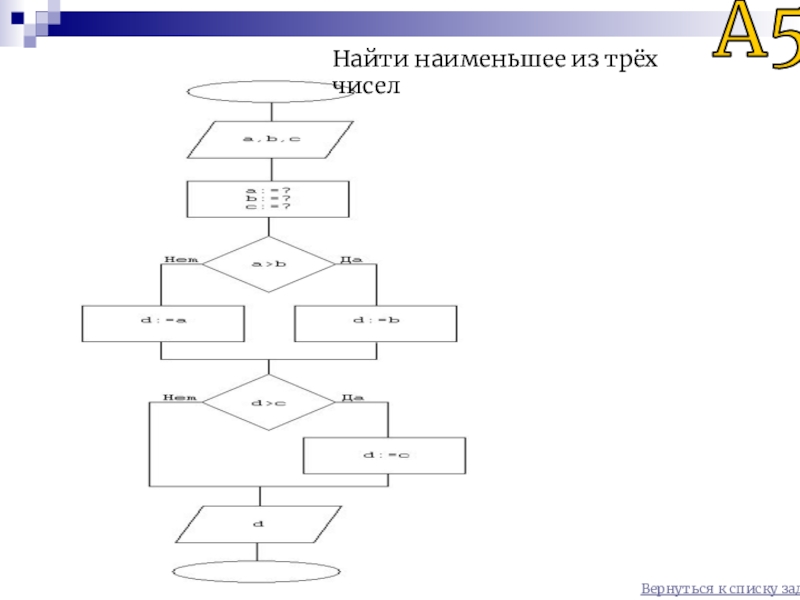

- 15. Вернуться к списку задачА5Найти наименьшее из трёх чисел
- 16. А6Вернуться к списку задачЧему будут равны a
- 17. А7Вернуться к списку задачЧему будут равны a
- 18. А8Вернуться к списку задачЧему будут равны a

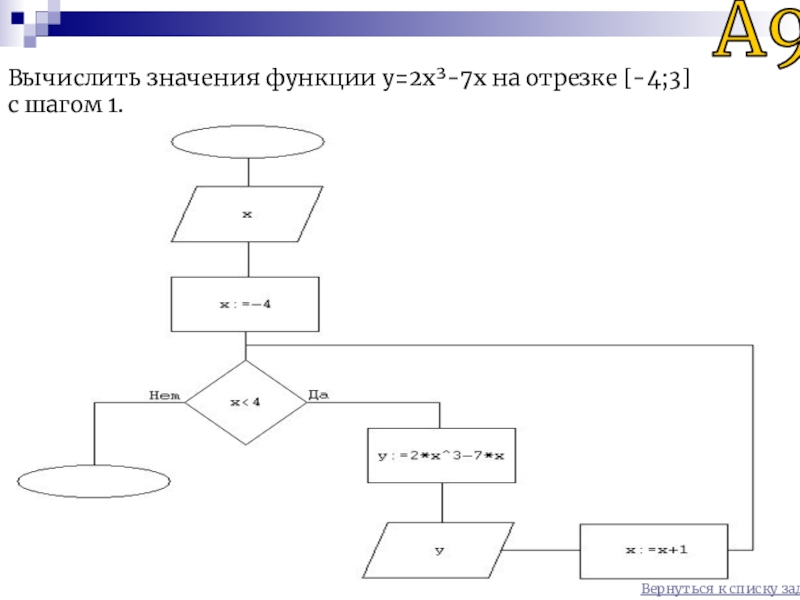

- 19. А9Вычислить значения функции y=2x³-7x на отрезке [-4;3] с шагом 1.Вернуться к списку задач
- 20. А10Вернуться к списку задачНайти сумму первых 55 слагаемых последовательности
- 21. Скачать презентанцию

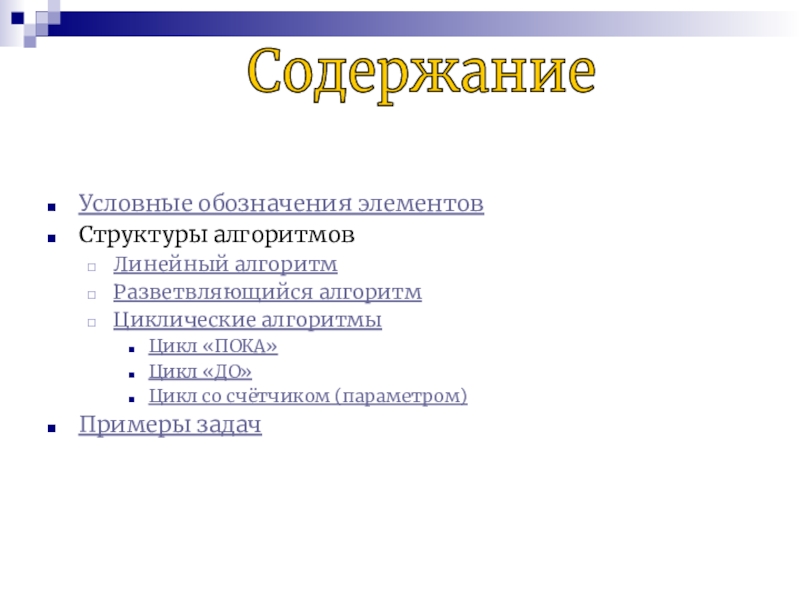

Условные обозначения элементовСтруктуры алгоритмовЛинейный алгоритмРазветвляющийся алгоритмЦиклические алгоритмыЦикл «ПОКА»Цикл «ДО»Цикл со счётчиком (параметром)Примеры задачСодержание
Слайды и текст этой презентации
Слайд 2Условные обозначения элементов
Структуры алгоритмов
Линейный алгоритм
Разветвляющийся алгоритм
Циклические алгоритмы
Цикл «ПОКА»
Цикл «ДО»
Цикл со
счётчиком (параметром)

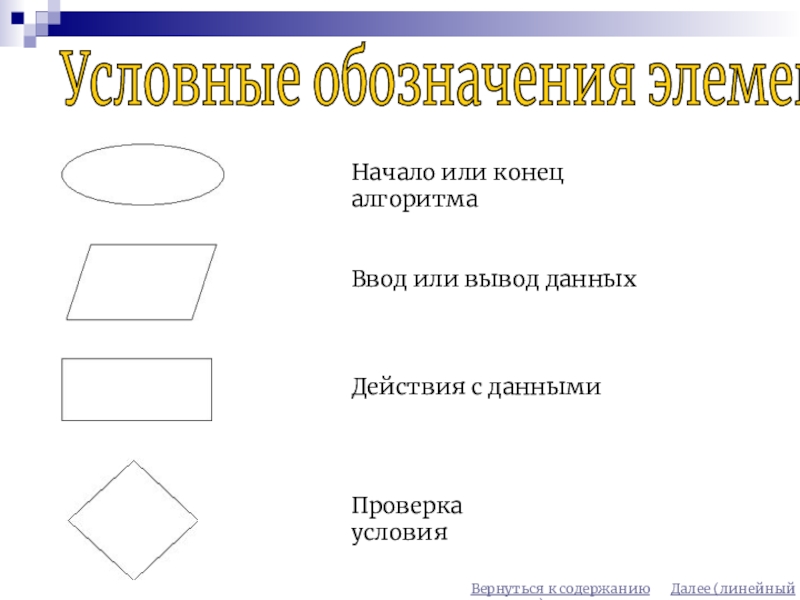

Слайд 3Условные обозначения элементов
Начало или конец алгоритма
Ввод или вывод данных
Действия с
данными
Проверка условия
Вернуться к содержанию Далее (линейный алгоритм)
Слайд 4Линейный алгоритм
Линейный алгоритм:
команды выполняются последовательно –
одна за другой
Вернуться
к содержанию Далее (разветвляющийся алгоритм)

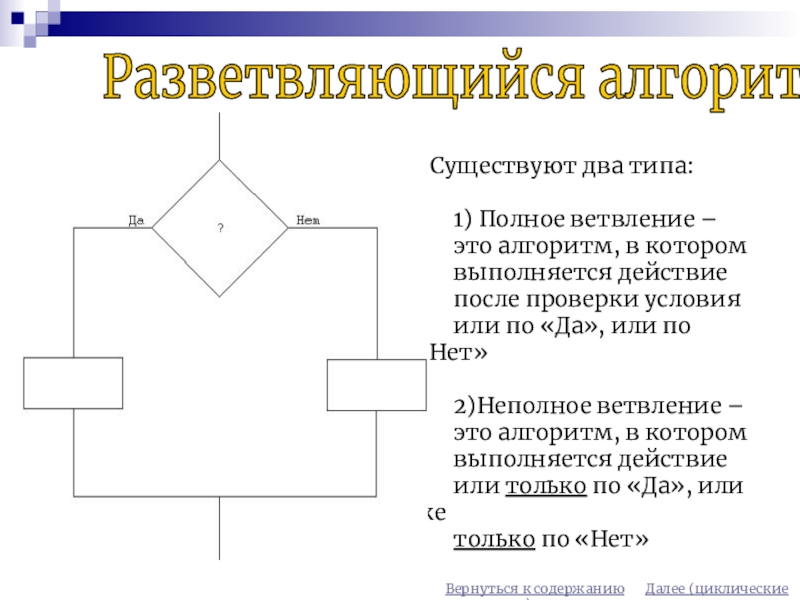

Слайд 5Разветвляющийся алгоритм
Существуют два типа:
1) Полное ветвление –
это алгоритм,
в котором
выполняется действие
после проверки условия
или по «Да», или по
«Нет»2)Неполное ветвление –
это алгоритм, в котором
выполняется действие
или только по «Да», или же
только по «Нет»
Вернуться к содержанию Далее (циклические алгоритмы)

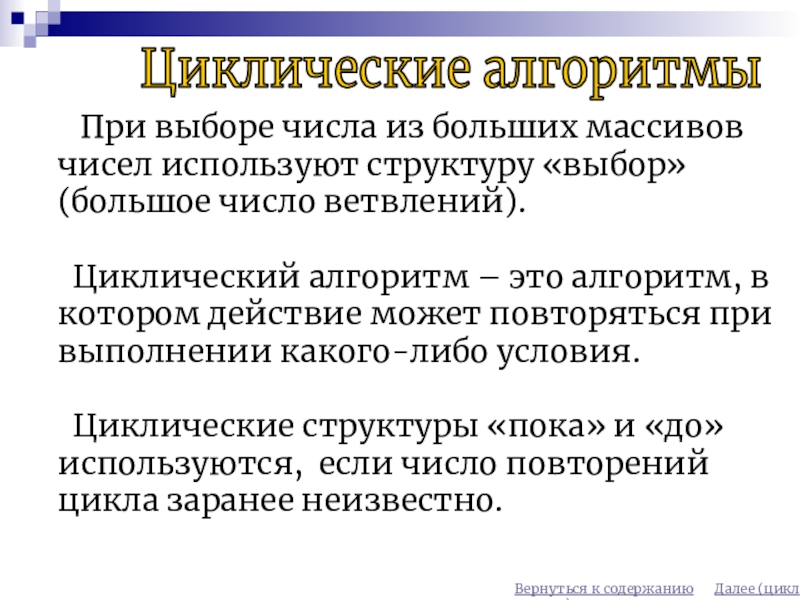

Слайд 6Циклические алгоритмы
При выборе числа из больших массивов чисел
используют структуру «выбор» (большое число ветвлений).
Циклический алгоритм – это
алгоритм, в котором действие может повторяться при выполнении какого-либо условия.Циклические структуры «пока» и «до» используются, если число повторений цикла заранее неизвестно.
Вернуться к содержанию Далее (цикл «пока»)

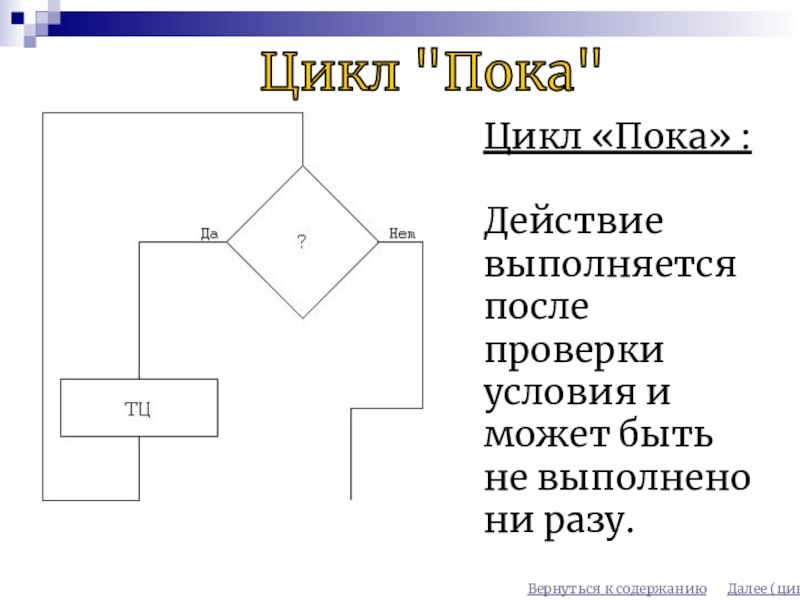

Слайд 7Цикл "Пока"
Цикл «Пока» :
Действие выполняется после
проверки условия и может быть
не
выполнено ни разу.
Вернуться к содержанию Далее (цикл «до»)
Слайд 8Цикл "До"
Цикл «До» :
Действие выполняется до проверки условия и должно
быть выполнено хотя бы один раз.
Вернуться к содержанию Далее (цикл со
счётчиком)

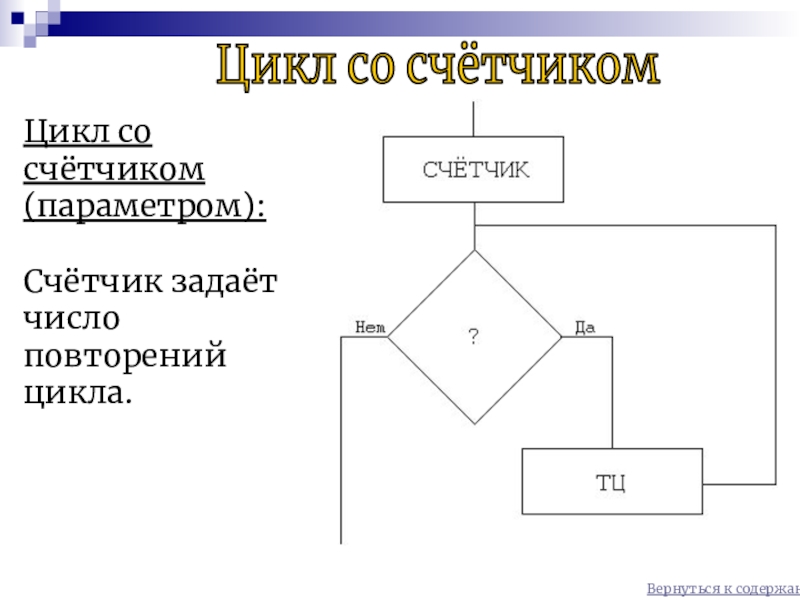

Слайд 9Цикл со счётчиком
Цикл со счётчиком (параметром):
Счётчик задаёт число повторений
цикла.
Вернуться к
содержанию

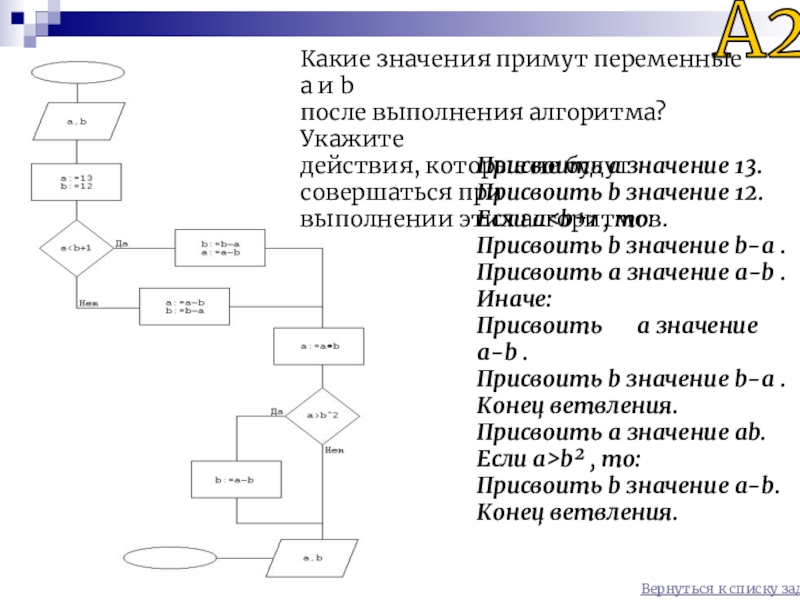

Слайд 12А2
Вернуться к списку задач
Какие значения примут переменные a и b
после
выполнения алгоритма? Укажите
действия, которые не будут совершаться при
выполнении этих
алгоритмов. Присвоить а значение 13.
Присвоить b значение 12.
Если a
Присвоить а значение a-b .
Иначе:
Присвоить а значение a-b .
Присвоить b значение b-a .
Конец ветвления.
Присвоить a значение ab.
Если a>b² , то:
Присвоить b значение a-b.
Конец ветвления.

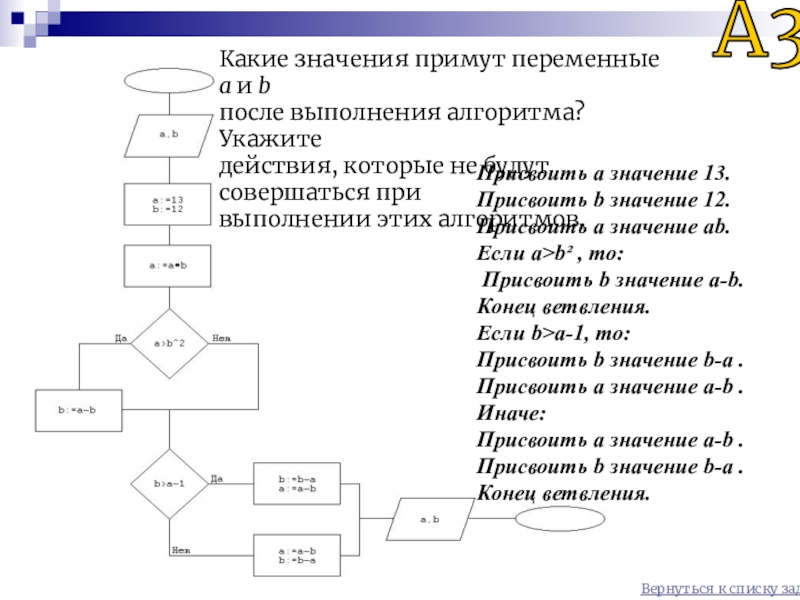

Слайд 13А3
Вернуться к списку задач
Какие значения примут переменные a и b
после
выполнения алгоритма? Укажите
действия, которые не будут совершаться при
выполнении этих
алгоритмов.Присвоить а значение 13.
Присвоить b значение 12.
Присвоить a значение ab.
Если a>b² , то:
Присвоить b значение a-b.
Конец ветвления.
Если b>a-1, то:
Присвоить b значение b-a .
Присвоить а значение a-b .
Иначе:
Присвоить а значение a-b .
Присвоить b значение b-a .
Конец ветвления.

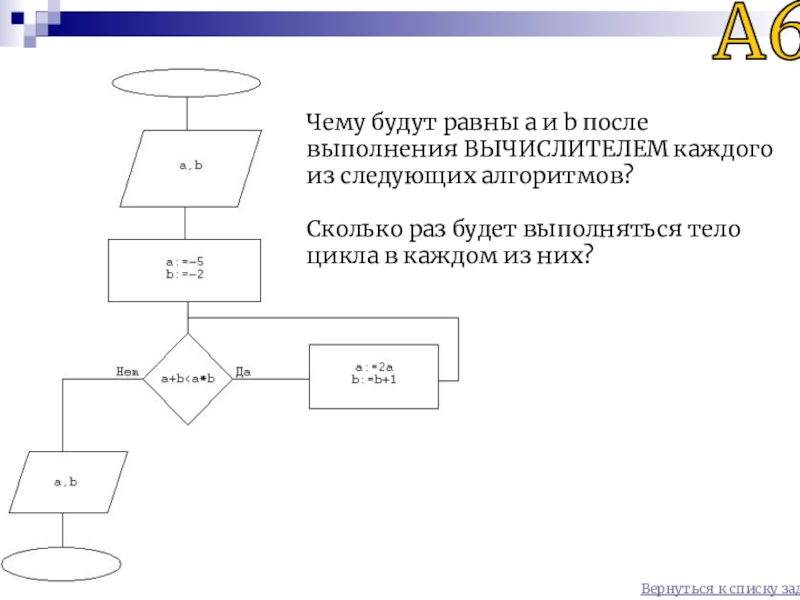

Слайд 16А6
Вернуться к списку задач
Чему будут равны a и b после
выполнения
ВЫЧИСЛИТЕЛЕМ каждого из следующих алгоритмов?
Сколько раз будет выполняться тело цикла
в каждом из них?
Слайд 17А7
Вернуться к списку задач
Чему будут равны a и b после
выполнения
ВЫЧИСЛИТЕЛЕМ каждого из следующих алгоритмов?
Сколько раз будет выполняться тело цикла
в каждом из них?
Слайд 18А8
Вернуться к списку задач
Чему будут равны a и b после
выполнения
ВЫЧИСЛИТЕЛЕМ каждого из следующих алгоритмов?
Сколько раз будет выполняться тело цикла
в каждом из них?
![А9Вычислить значения функции y=2x³-7x на отрезке [-4;3] с шагом 1.Вернуться к списку задач](/img/tmb/7/623347/c061aa49c07cbd4b296550ca6c5d55fc-800x.jpg "Блок-схемы алгоритмов А9Вычислить значения функции y=2x³-7x на отрезке [-4;3] с шагом 1.Вернуться к списку задач")
