Часть 2 ЭЛЕКТРОДИНАМИКА Электростатическое поле и его характеристики
Содержание
- 1. Часть 2 ЭЛЕКТРОДИНАМИКА Электростатическое поле и его характеристики
- 2. Характеристики электрона и протонае =1,602.10-19 Клme
- 3. Q = Ne q1 + q2 + q3 + ... +qn = const.Электрический заряд не является
- 4. Закон Кулона

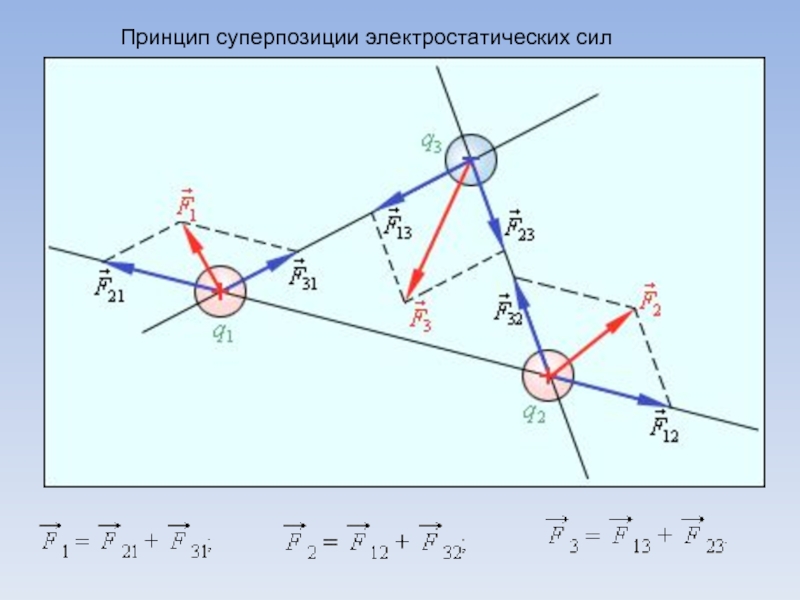

- 5. Принцип суперпозиции электростатических сил
- 6. Напряженность электрического поля

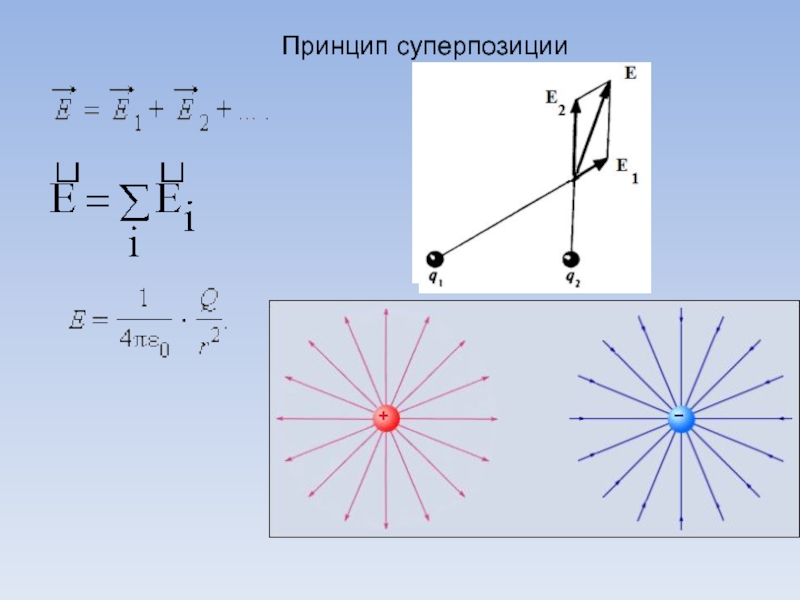

- 7. Принцип суперпозиции
- 8. Силовые линии
- 9. а – уединенный положительный заряд, б –

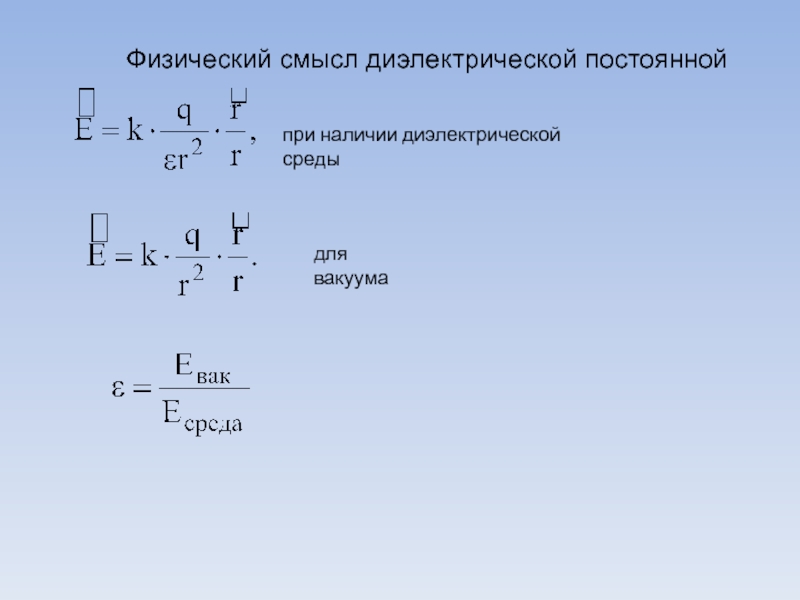

- 10. для вакуума при наличии диэлектрической среды Физический смысл диэлектрической постоянной

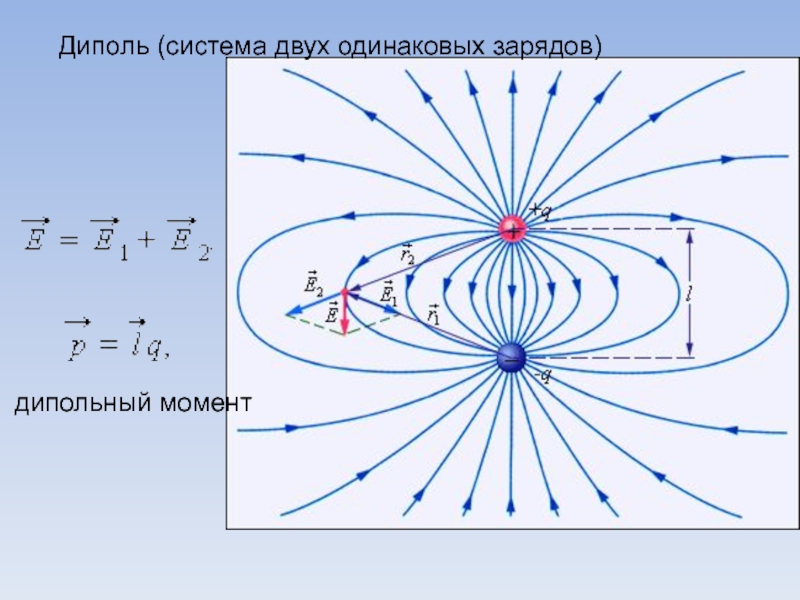

- 11. Диполь (система двух одинаковых зарядов) дипольный момент
- 12. p = 6,2· 10-30 Кл · мдипольный момент молекулы воды
- 13. Работа электрического поля по перемещению электрического заряда
- 14. Циркуляция вектора напряженности по замкнутому контуру
- 15. Если замкнутый контур стягивать в точку,то циркуляция вектора напряженности по замкнутому контуруРотор электрического поляВ электростатическом поле
- 16. Энергия взаимодействия двух зарядовA1 = qПотенциальная энергия
- 17. 1В = 1Дж/1Кл.1 эВ = 1,610-19 Кл1В
- 18. Связь между напряженностью электрического поля и его
- 19. dA= - qпрEdn dW = qпрdEdn = - dСвязь между напряженностью электрического поля и его потенциалом

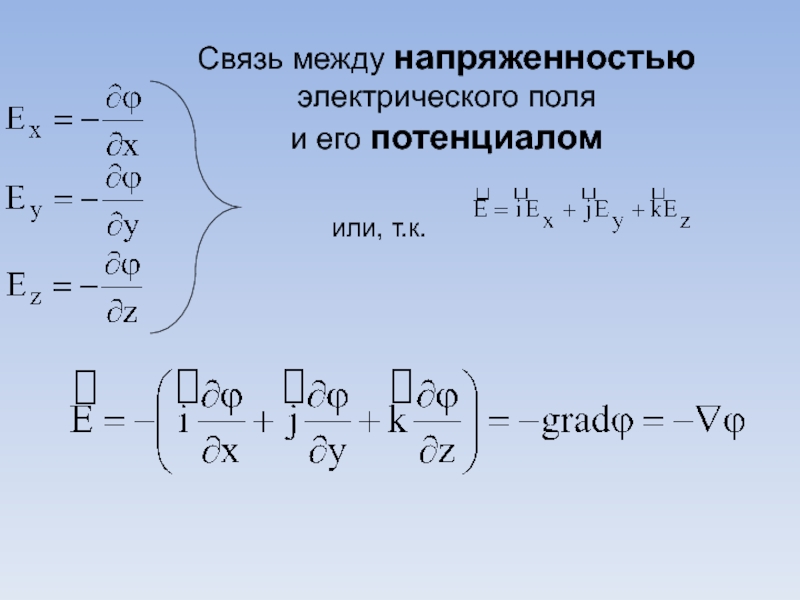

- 20. или, т.к. , Связь между напряженностью электрического поля и его потенциалом
- 21. ФЕ = ЕScos = EnS = ES
- 22. Иога́нн Карл Фри́дрих Га́усса = о
- 23. Теорема Гаусса для электрического поляdФЕ = EndSДля одного заряда
- 24. Для дискретной системы зарядов

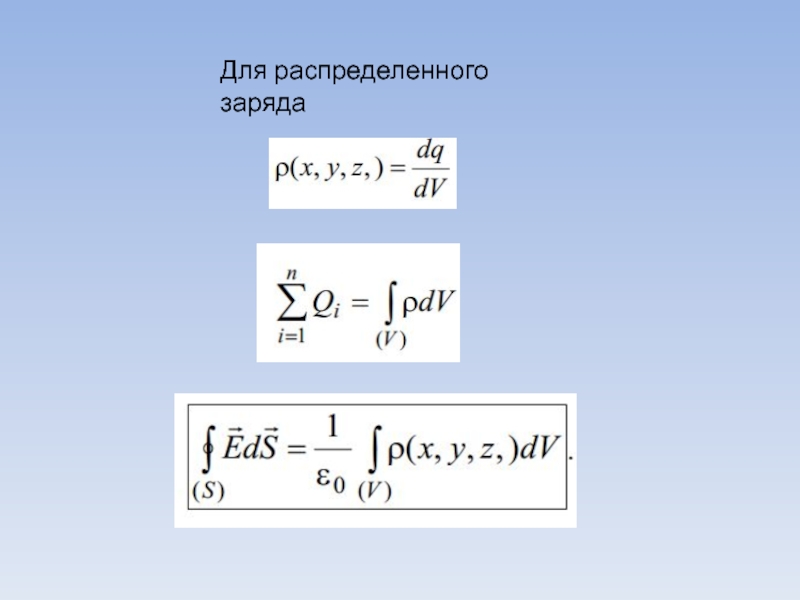

- 25. Для распределенного заряда
- 26. Применение теоремы Гаусса для расчета поля у
- 27. Слайд 27
- 28. Слайд 28

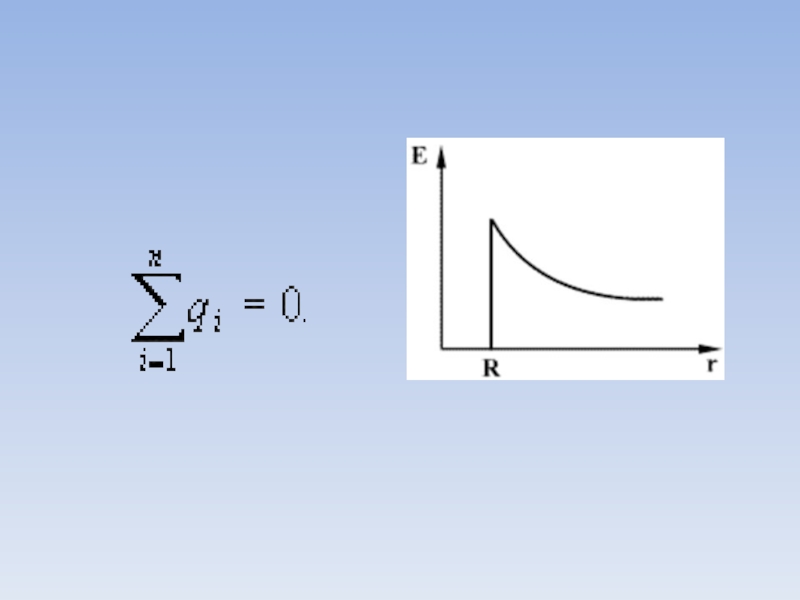

- 29. Поле заряженной сферы проводника
- 30. Слайд 30
- 31. При равномерном распределениизаряда внутри сферытогда внутри заряженной сферыПоле равномерно заряженной сферы
- 32. Слайд 32
- 33. линейная плотность заряда
- 34. Дивергенция электрического поляЕсли замкнутую поверхность стягивать в точку,то поток вектора напряженности через замкнутую поверхность
- 35. Интегральная и дифференциальная формы записи теоремы Гаусса и теоремы о циркуляции вектора напряженностиэлектрического поля
- 36. Скачать презентанцию
Характеристики электрона и протонае =1,602.10-19 Клme = 9,110-31 кгmp = 1,67210-27 кгmp1836meqp =е qe =-е у электронау протона элементарный заряд
Слайды и текст этой презентации
Слайд 2 Характеристики электрона и протона
е =1,602.10-19 Кл
me = 9,110-31 кг
mp
= 1,67210-27 кг
элементарный заряд
Слайд 3Q = Ne
q1 + q2 + q3 + ... +qn = const.
Электрический заряд не является
знакоопределенной величиной
2. Электрический
заряд величина инвариантная
3. Электрический заряд величина аддитивная
4. Электрический заряд обладает
свойством квантованности
5. Выполняется закон сохранения электрического
заряда
6. Взаимодействие в соответствии с законом Кулона
Слайд 9а – уединенный положительный заряд,
б – поле разноименных точечных
зарядов,
в – поле одноименных точечных зарядов,
г - поле
плоского конденсатора.

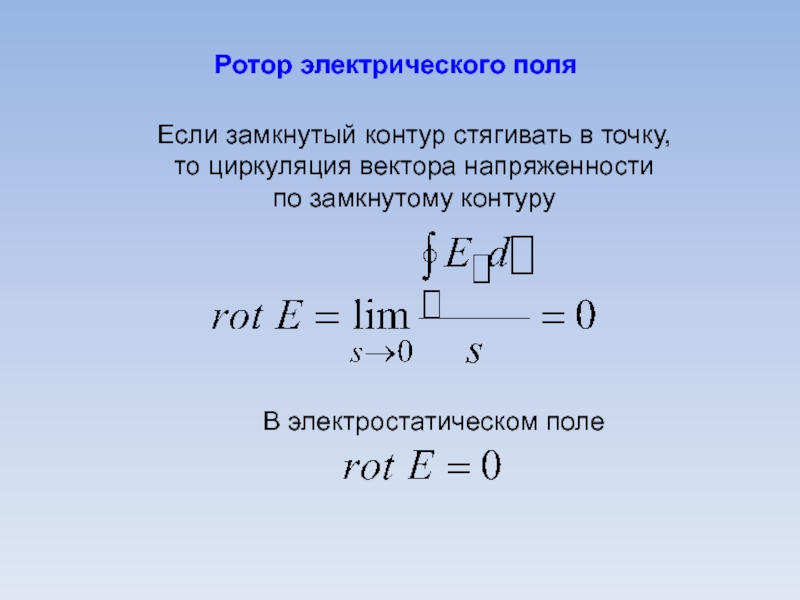

Слайд 15Если замкнутый контур стягивать в точку,
то циркуляция вектора напряженности
по
замкнутому контуру
Ротор электрического поля
В электростатическом поле

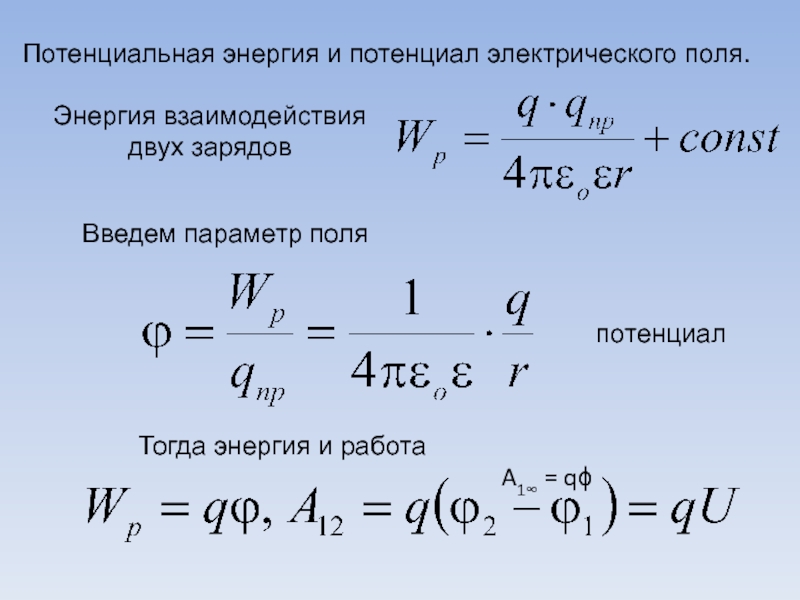

Слайд 16Энергия взаимодействия
двух зарядов
A1 = q
Потенциальная энергия и потенциал электрического
поля.
Введем параметр поля
потенциал
Тогда энергия и работа

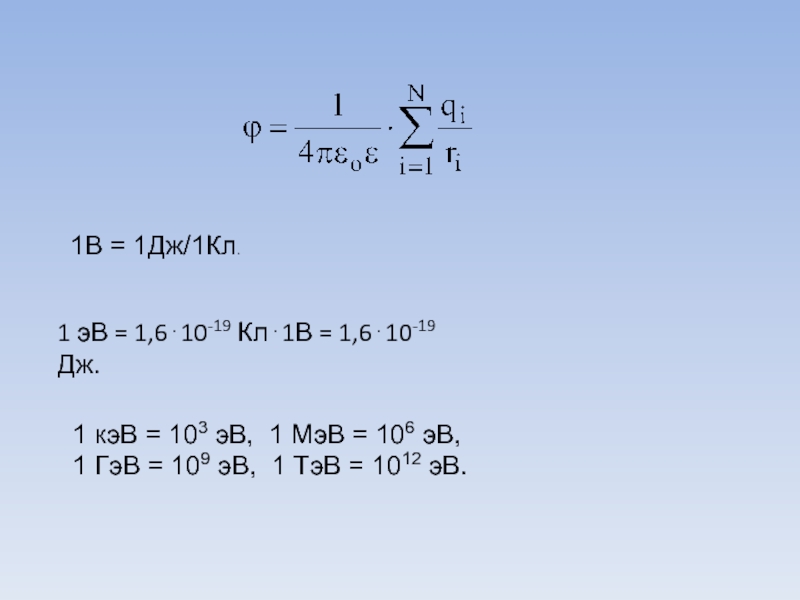

Слайд 171В = 1Дж/1Кл.
1 эВ = 1,610-19 Кл1В = 1,610-19 Дж.
1
кэВ = 103 эВ, 1 МэВ = 106 эВ,
1 ГэВ = 109 эВ, 1 ТэВ = 1012 эВ.
Слайд 18Связь между напряженностью электрического
поля и его потенциалом
Эквипотенциальные поверхности (синие
линии) и силовые линии (красные линии) простых электрических полей: a
– точечный заряд; b – электрический диполь; c – два равных положительных заряда.

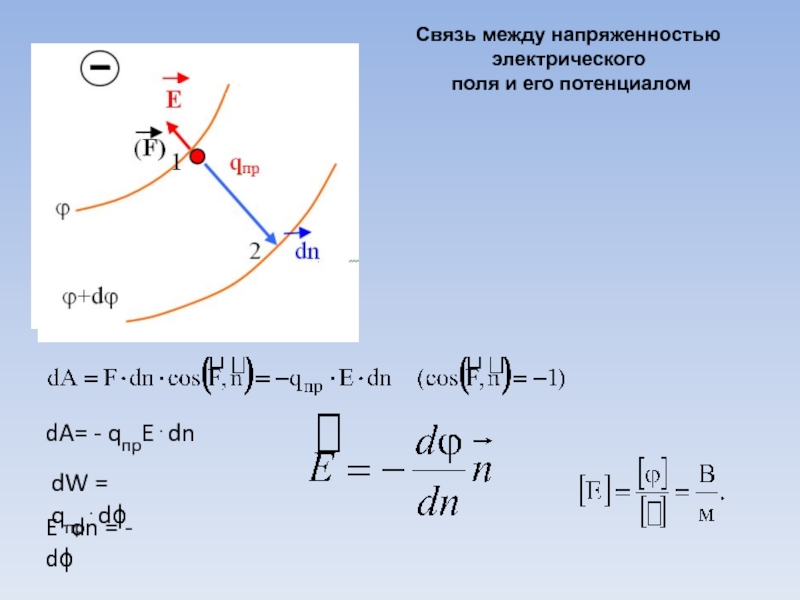

Слайд 19dA= - qпрEdn
dW = qпрd
Edn = - d
Связь между
напряженностью электрического
поля и его потенциалом

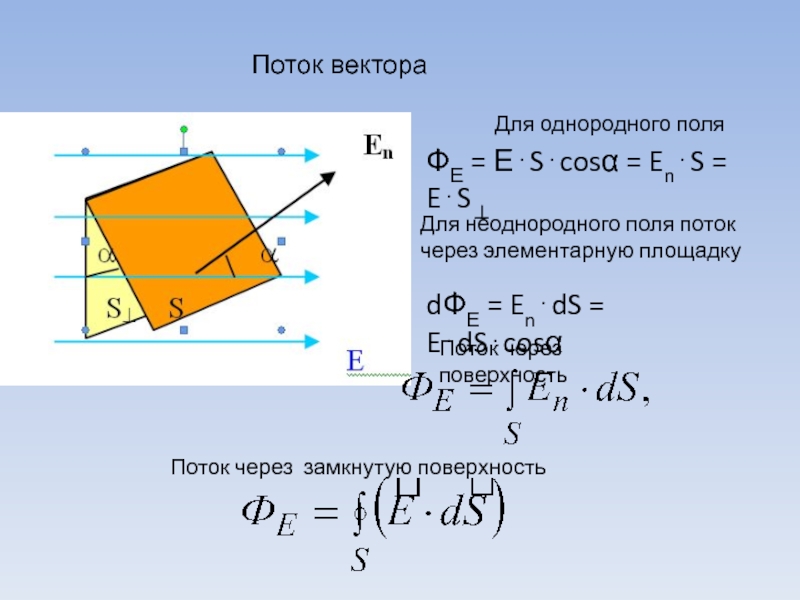

Слайд 21ФЕ = ЕScos = EnS = ES
Для однородного поля
dФЕ
= EndS = EdScos
Поток вектора
Для неоднородного поля поток через элементарную
площадкуПоток через поверхность
Поток через замкнутую поверхность

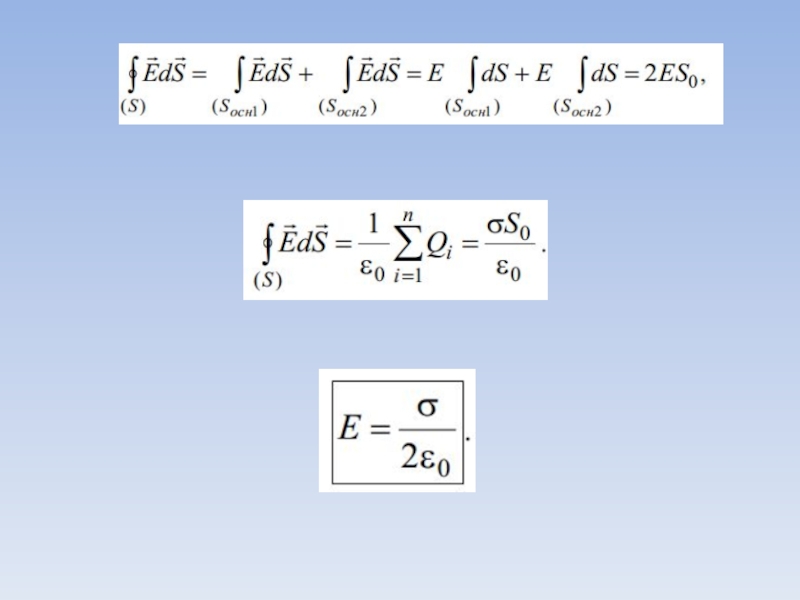

Слайд 26Применение теоремы Гаусса
для расчета поля у плоской заряженной плоскости
поверхностная
плотность
зарядов
На участках поверхности, где
На участках поверхности, где

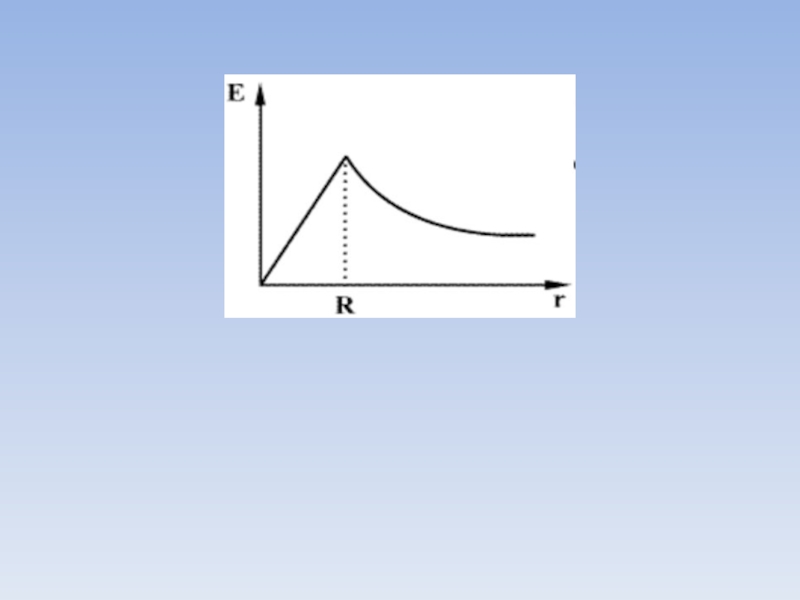

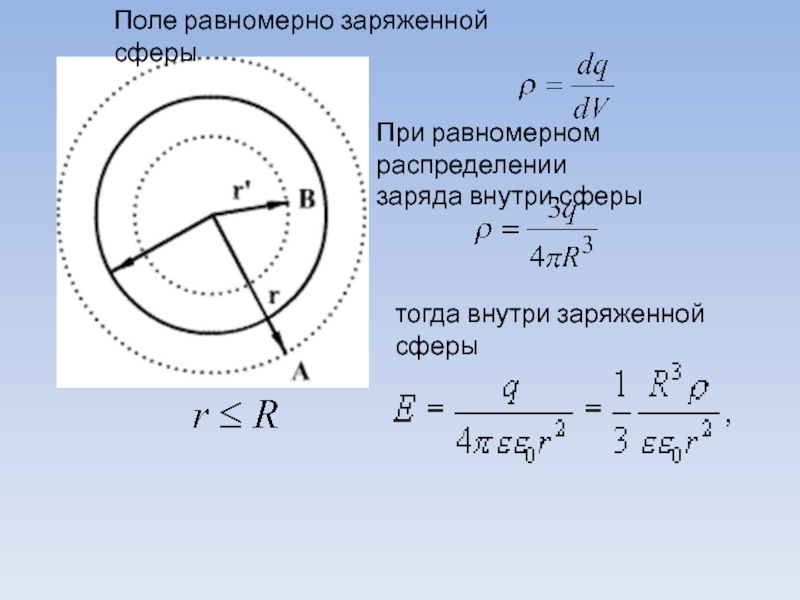

Слайд 31При равномерном распределении
заряда внутри сферы
тогда внутри заряженной сферы
Поле равномерно заряженной
сферы
Слайд 34Дивергенция электрического поля
Если замкнутую поверхность стягивать в точку,
то поток вектора
напряженности
через замкнутую поверхность
Слайд 35Интегральная и дифференциальная формы
записи теоремы Гаусса и
теоремы о
циркуляции вектора напряженности
электрического поля
