Дальномер
Содержание
- 1. Дальномер
- 2. Слайд 2
- 3. L1, L2 – расстояние от УДМ1, УДМ8
- 4. Основные характеристики БИС КР580ВВ55Размер адресуемого пространства -
- 5. СSWRRDЦОКОЛЕВКА КОРПУСА И НАИМЕНОВАНИЕ ВЫВОДОВ БИС

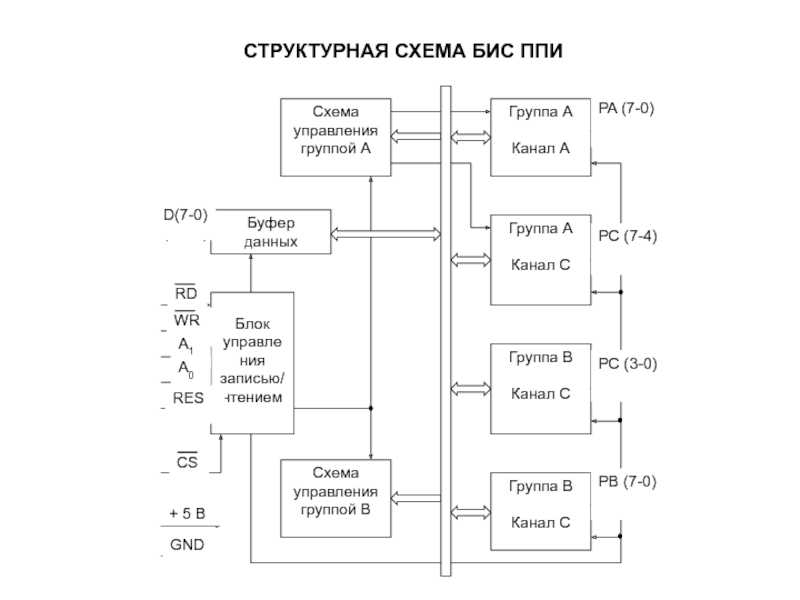

- 6. СТРУКТУРНАЯ СХЕМА БИС ППИ
- 7. ОПЕРАЦИИ, ЗАДАВАЕМЫЕ УПРАВЛЯЮЩИМИ СИГНАЛАМИ ППИ
- 8. ФОРМАТ УПРАВЛЯЮЩЕГО СЛОВА
- 9. Алгоритм управляющей программы
- 10. Скачать презентанцию
L1, L2 – расстояние от УДМ1, УДМ8 до отражающей поверхности; Uзв – скорость звукаВременные диаграммы работы микропроцессорного блока управления ультразвуковыми дальномерными модулями
Слайды и текст этой презентации
Слайд 1КУРСОВОЙ ПРОЕКТ
по курсу
«Микропроцессорные устройства систем управления»
ПРОГРАММИРУЕМЫЙ ПАРАЛЛЕЛЬНЫЙ ИНТЕРФЕЙС
МИКРОПРОЦЕССОРНОГО
УЛЬТРАЗВУКОВОГО
Слайд 3L1, L2 – расстояние от УДМ1, УДМ8 до отражающей поверхности;
Uзв – скорость звука
Временные диаграммы работы микропроцессорного блока
управления ультразвуковыми дальномерными модулями
Слайд 4Основные характеристики БИС КР580ВВ55
Размер адресуемого пространства - 64 кбайт;
Число основных
команд – 80;
Среднее быстродействие - 100 тыс. команд/с;
Тактовая частота –
2,0 МГц;Основное программное обеспечение – Ассемблер;
Развитое программное обеспечение – Бейсик
Технология – n- МДП
Основные параметры популярных БИС ППИ
