Демонтаж системы питания инжекторных и карбюраторных двигателей Работу выполнил

Дмитрий

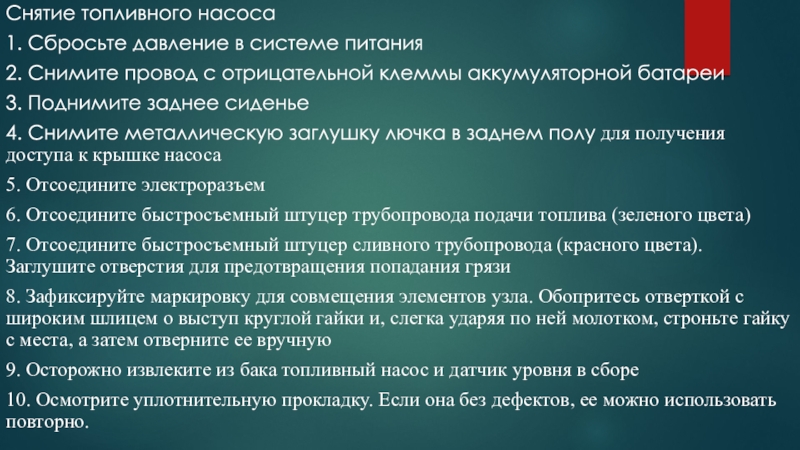

с отрицательной клеммы аккумуляторной батареи
3. Поднимите заднее сиденье
4. Снимите металлическую

заглушку лючка в заднем полу для получения доступа к крышке насоса
5. Отсоедините электроразъем
6. Отсоедините быстросъемный штуцер трубопровода подачи топлива (зеленого цвета)
7. Отсоедините быстросъемный штуцер сливного трубопровода (красного цвета). Заглушите отверстия для предотвращения попадания грязи
8. Зафиксируйте маркировку для совмещения элементов узла. Обопритесь отверткой с широким шлицем о выступ круглой гайки и, слегка ударяя по ней молотком, строньте гайку с места, а затем отверните ее вручную
9. Осторожно извлеките из бака топливный насос и датчик уровня в сборе
10. Осмотрите уплотнительную прокладку. Если она без дефектов, ее можно использовать повторно.

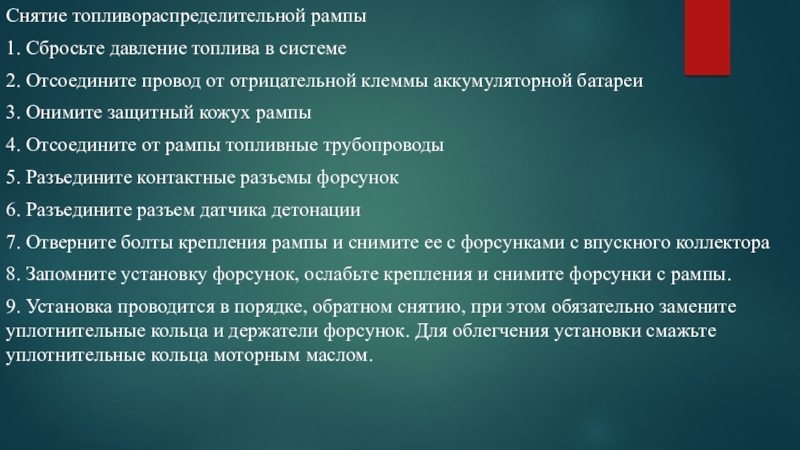

отрицательной клеммы аккумуляторной батареи
3. Онимите защитный кожух рампы
4. Отсоедините от

рампы топливные трубопроводы
5. Разъедините контактные разъемы форсунок
6. Разъедините разъем датчика детонации
7. Отверните болты крепления рампы и снимите ее с форсунками с впускного коллектора
8. Запомните установку форсунок, ослабьте крепления и снимите форсунки с рампы.
9. Установка проводится в порядке, обратном снятию, при этом обязательно замените уплотнительные кольца и держатели форсунок. Для облегчения установки смажьте уплотнительные кольца моторным маслом.

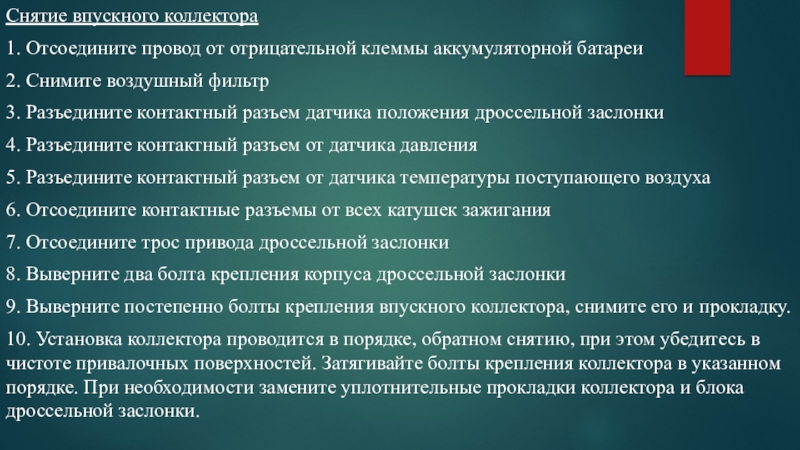

Снимите воздушный фильтр
3. Разъедините контактный разъем датчика положения дроссельной заслонки
4.

Разъедините контактный разъем от датчика давления
5. Разъедините контактный разъем от датчика температуры поступающего воздуха
6. Отсоедините контактные разъемы от всех катушек зажигания
7. Отсоедините трос привода дроссельной заслонки
8. Выверните два болта крепления корпуса дроссельной заслонки
9. Выверните постепенно болты крепления впускного коллектора, снимите его и прокладку.
10. Установка коллектора проводится в порядке, обратном снятию, при этом убедитесь в чистоте привалочных поверхностей. Затягивайте болты крепления коллектора в указанном порядке. При необходимости замените уплотнительные прокладки коллектора и блока дроссельной заслонки.

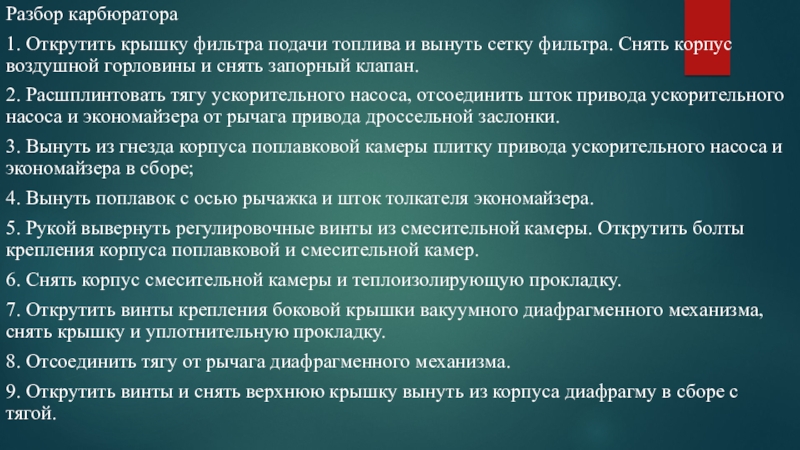

фильтра. Снять корпус воздушной горловины и снять запорный клапан.
2. Расшплинтовать

тягу ускорительного насоса, отсоединить шток привода ускорительного насоса и экономайзера от рычага привода дроссельной заслонки.
3. Вынуть из гнезда корпуса поплавковой камеры плитку привода ускорительного насоса и экономайзера в сборе;
4. Вынуть поплавок с осью рычажка и шток толкателя экономайзера.
5. Рукой вывернуть регулировочные винты из смесительной камеры. Открутить болты крепления корпуса поплавковой и смесительной камер.
6. Снять корпус смесительной камеры и теплоизолирующую прокладку.
7. Открутить винты крепления боковой крышки вакуумного диафрагменного механизма, снять крышку и уплотнительную прокладку.
8. Oтcоединить тягу от рычага диафрагменного механизма.
9. Открутить винты и снять верхнюю крышку вынуть из корпуса диафрагму в сборе с тягой.

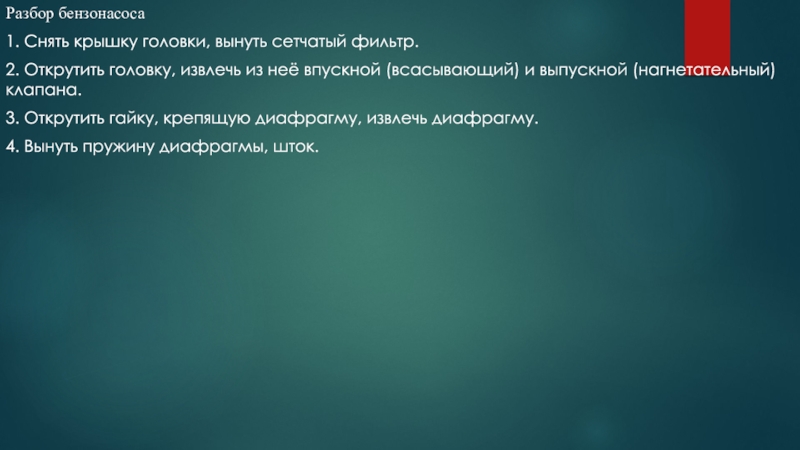

головку, извлечь из неё впускной (всасывающий) и выпускной (нагнетательный) клапана.

3. Открутить гайку, крепящую диафрагму, извлечь диафрагму.
4. Вынуть пружину диафрагмы, шток.
