Дипломная работа
Содержание
- 1. Дипломная работа
- 2. ЦЕЛЬ: Исследование статистических характеристик избыточной длины
- 3. Понятие избыточной длиныИзбыточная длина это соотношение длины
- 4. Влияние технологических параметров в процессе изготовления модуля
- 5. Для расчета статистических данных используется база данных

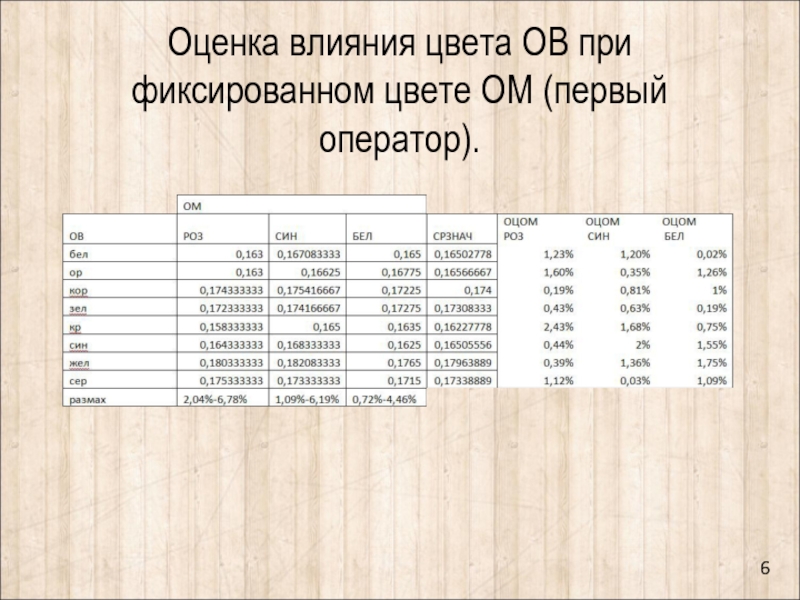

- 6. Оценка влияния цвета ОВ при фиксированном цвете ОМ (первый оператор).6
- 7. Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ (розовый, синий, белый). 7
- 8. Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ (розовый, синий, белый). 8

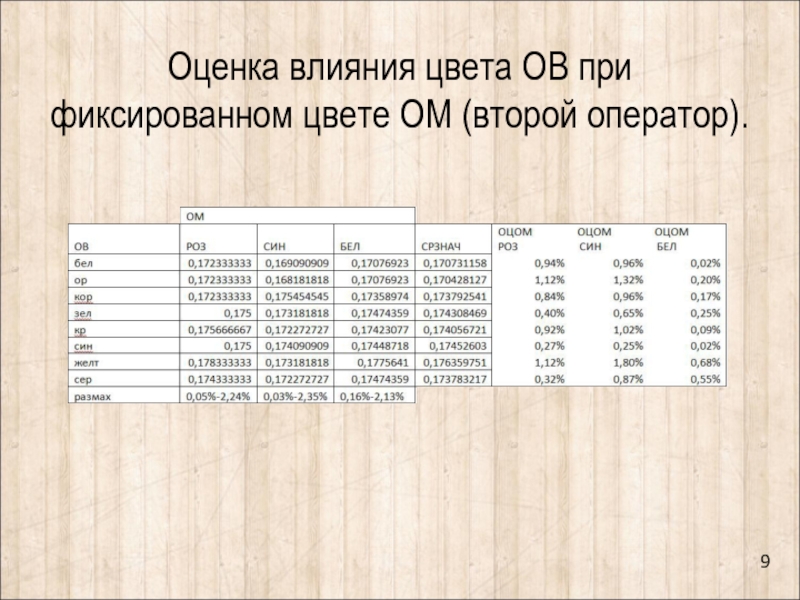

- 9. Оценка влияния цвета ОВ при фиксированном цвете ОМ (второй оператор).9
- 10. Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ (розовый, синий, белый). 10
- 11. Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ (розовый, синий, белый). 11
- 12. Гистограммы результатов измерения избыточной длины, полученных с построением нормального распределенияПервым операторомВторым оператором12
- 13. заключениеПо результатам измерений первым оператором выполнена количественная
- 14. Скачать презентанцию
ЦЕЛЬ: Исследование статистических характеристик избыточной длины восьми ОВ в трех ОМ, на примере данных измерения избыточной длины двумя операторами ЗАО “СОКК”. ЗАДАЧИ: Разобраться в понятии избыточная длина Произвести статистическую обработку
Слайды и текст этой презентации
Слайд 1Дипломная работа
Исследование статистических характеристик избыточной длины оптических волокон кабеля ОКЛЖ
Выполнил:
студент группы ИКТп-13 Тимереев В.К.
Косова А.Л.
Слайд 2
ЦЕЛЬ:
Исследование статистических характеристик избыточной длины восьми ОВ в трех
ОМ, на примере данных измерения избыточной длины двумя операторами ЗАО
“СОКК”.ЗАДАЧИ:
Разобраться в понятии избыточная длина
Произвести статистическую обработку результатов измерения избыточной длины
Сделать выводы по проделанной работе
2
Слайд 3Понятие избыточной длины
Избыточная длина это соотношение длины трубки модуля к
длине волокна.
Избыточная длина оптического волокна в оптическом кабеле (по отношению
к длине центрального силового элемента) состоит из двух составляющих: Укрутка оптических модулей вокруг центрального силового элемента.
Избыточная длина оптического волокна в оптическом модуле.
3
Слайд 4Влияние технологических параметров в процессе изготовления модуля на величину избыточной
длины ОВ в ОМ.
Параметры формования полимерной трубки: наружный и внутренний
размеры оптического модуля, марка материала, температура переработки, размеры формующего инструмента, отношение скорости изготовления оптического модуля к оборотам шнека экструдера.Параметры подачи гидрофобного заполнителя: марка гидрофобного заполнителя, температура переработки заполнителя, размеры вводящего инструмента.
Параметры отдачи оптического волокна и приёма готового оптического модуля: натяжение оптического волокна на отдатчике, натяжение оптического модуля между кабестанами, натяжение оптического модуля при намотке на барабан, способ укладки оптического волокна.
4
Слайд 5Для расчета статистических данных используется база данных ЗАО “СОКК”. Для
дипломной работы используются данные измерений избыточной длины двумя операторами. Для
иллюстрации приведен пример исходных данных измерения избыточной длины первым оператором в розовом модуле.5

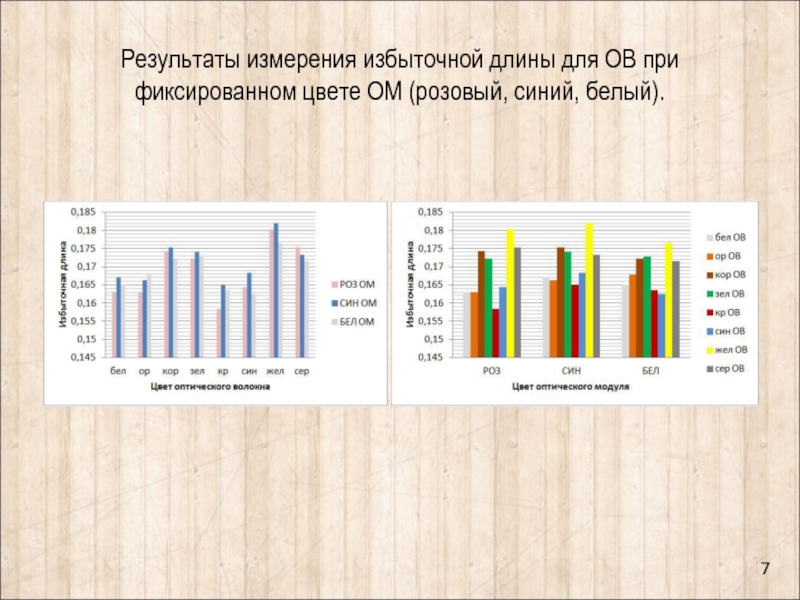

Слайд 7Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ
(розовый, синий, белый).
7
Слайд 8Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ
(розовый, синий, белый).
8

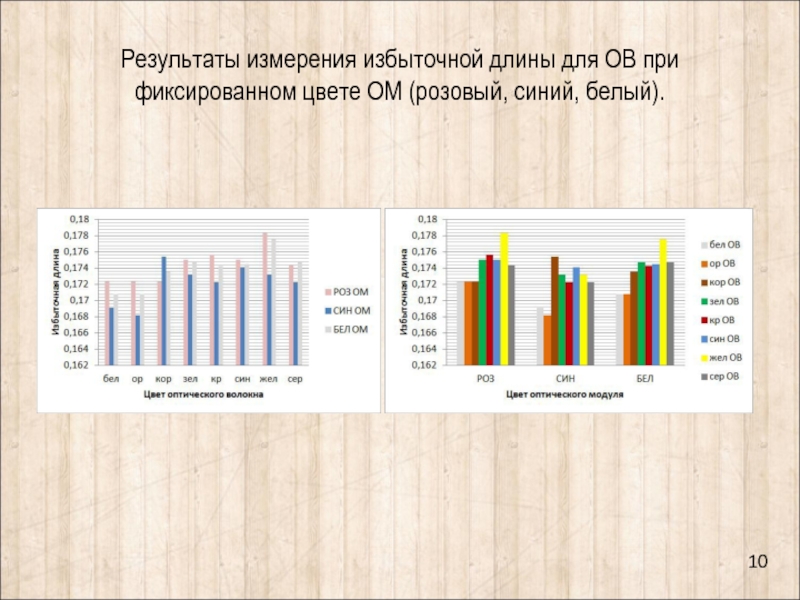

Слайд 10Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ
(розовый, синий, белый).
10

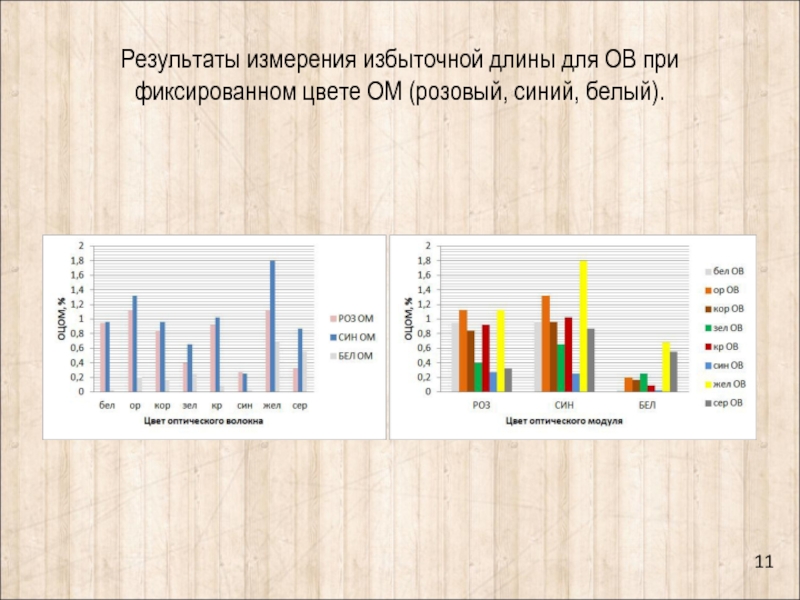

Слайд 11Результаты измерения избыточной длины для ОВ при фиксированном цвете ОМ
(розовый, синий, белый).
11
Слайд 12Гистограммы результатов измерения избыточной длины, полученных с построением нормального распределения
Первым
оператором
Вторым оператором
12

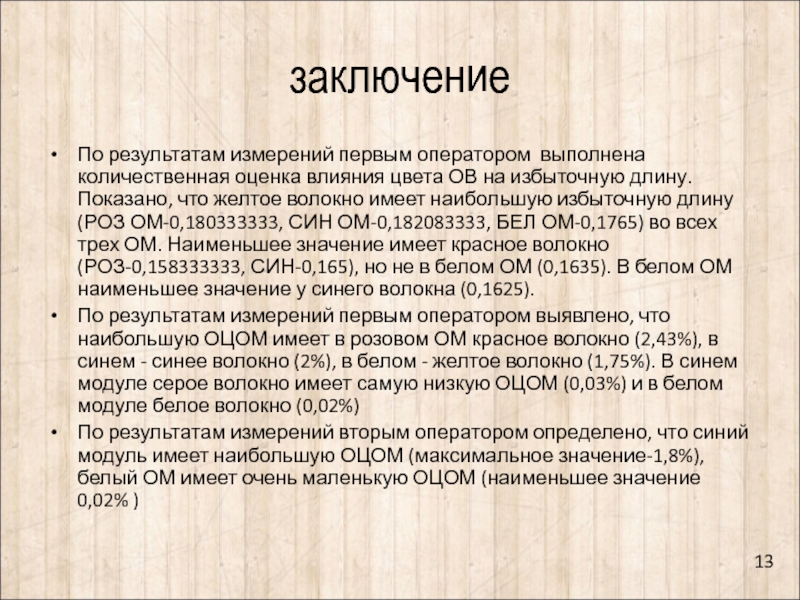

Слайд 13заключение
По результатам измерений первым оператором выполнена количественная оценка влияния цвета
ОВ на избыточную длину. Показано, что желтое волокно имеет наибольшую
избыточную длину (РОЗ ОМ-0,180333333, СИН ОМ-0,182083333, БЕЛ ОМ-0,1765) во всех трех ОМ. Наименьшее значение имеет красное волокно (РОЗ-0,158333333, СИН-0,165), но не в белом ОМ (0,1635). В белом ОМ наименьшее значение у синего волокна (0,1625).По результатам измерений первым оператором выявлено, что наибольшую ОЦОМ имеет в розовом ОМ красное волокно (2,43%), в синем - синее волокно (2%), в белом - желтое волокно (1,75%). В синем модуле серое волокно имеет самую низкую ОЦОМ (0,03%) и в белом модуле белое волокно (0,02%)
По результатам измерений вторым оператором определено, что синий модуль имеет наибольшую ОЦОМ (максимальное значение-1,8%), белый ОМ имеет очень маленькую ОЦОМ (наименьшее значение 0,02% )
13
