Дисциплина Инженерная Геодезия Расчётно-графическая работа № 1 Решение

топографической карте» 1.10. Определение высот точек 1.11. Определение крутизны склона (ската)

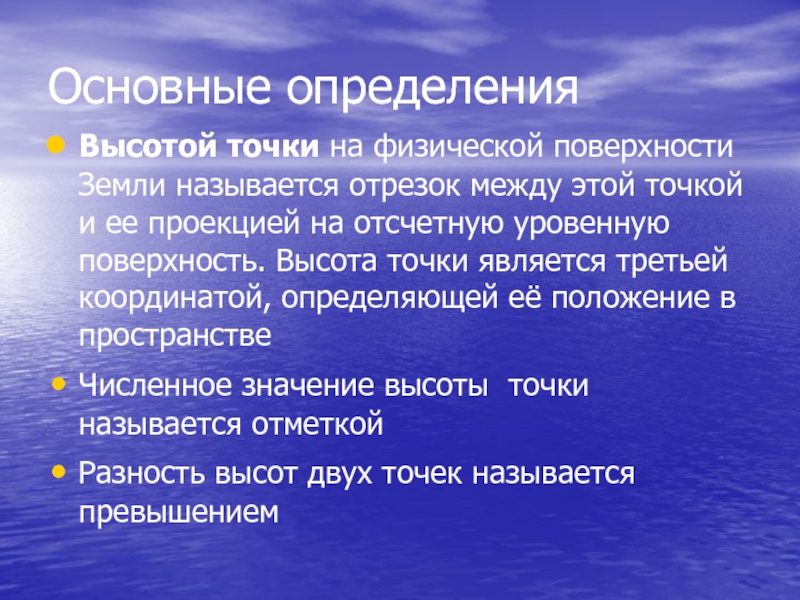

этой точкой и ее проекцией на отсчетную уровенную поверхность. Высота

точки является третьей координатой, определяющей её положение в пространстве
Численное значение высоты точки называется отметкой
Разность высот двух точек называется превышением

над уровнем моря; определяется по отметкам высот и горизонталей
Абсолютная высота

точки, лежащей выше уровня океана, считается положительной, ниже – отрицательной (например, уровень Каспийского моря равен «минус»28 м)
Абсолютная высота представляет собой третью координату точки, дополняющую широту и долготу; на суше определяется при помощи нивелирования
При съемке местности используют географические координаты и абсолютную высоту ближайших опорных геодезических пунктов
Балтийская система высот - система абсолютных высот, отсчет которых ведется от нуля футштока в Кронштадте. От этой отметки отсчитаны высоты опорных геодезических пунктов, которые обозначены на местности разными геодезическими знаками и нанесены на карты

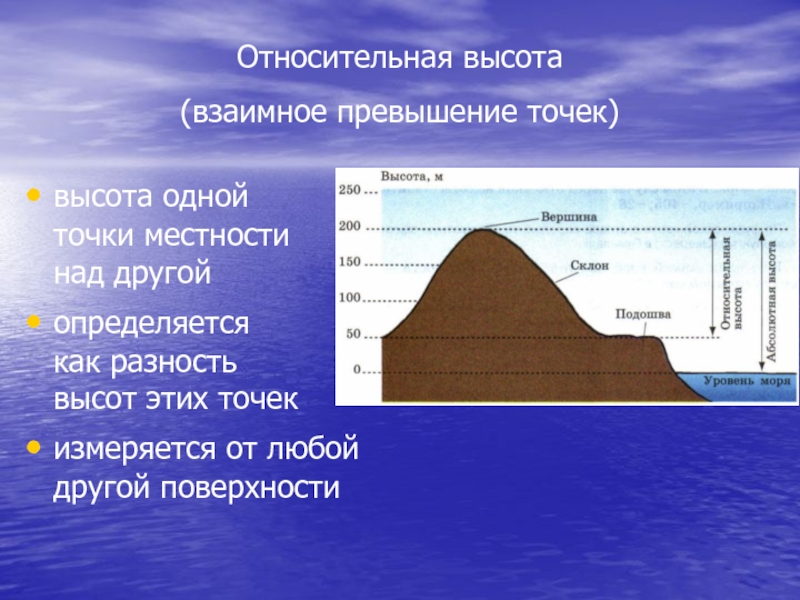

(взаимное превышение точек)
высота одной

точки местности над другой
определяется как разность высот этих точек

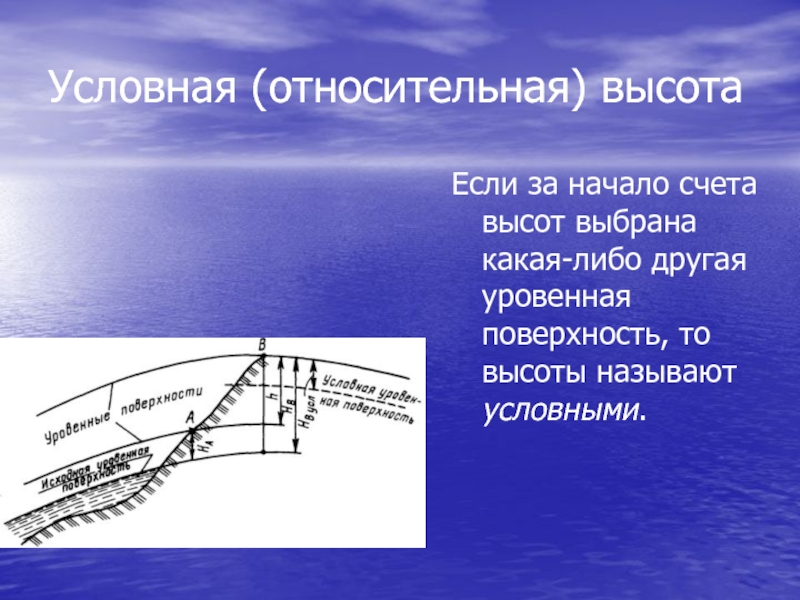

измеряется от любой другой поверхности

уровенная поверхность, то высоты называют условными.

отметка равна отметке горизонтали (точки С; D; N; А; К;

E).

Если точка находится между горизонталями с разными высотами, то её отметка определяется интерполи-рованием (нахождением промежуточных значении величин) между отметками этих горизонталей (точка В).

Если определяемая точка расположена между одноимёнными горизонталями
(на седловине, на холме или в котловине), то её отметку можно определить приближённо, считая, что она больше или меньше высоты этой горизонтали на 0,5h.

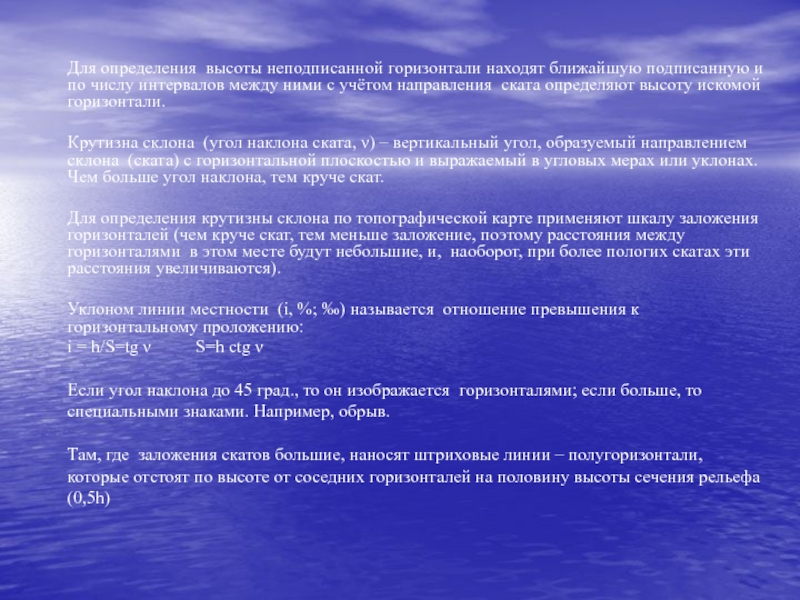

числу интервалов между ними с учётом направления ската определяют высоту

искомой горизонтали.

Крутизна склона (угол наклона ската, ν) – вертикальный угол, образуемый направлением склона (ската) с горизонтальной плоскостью и выражаемый в угловых мерах или уклонах. Чем больше угол наклона, тем круче скат.

Для определения крутизны склона по топографической карте применяют шкалу заложения горизонталей (чем круче скат, тем меньше заложение, поэтому расстояния между горизонталями в этом месте будут небольшие, и, наоборот, при более пологих скатах эти расстояния увеличиваются).

Уклоном линии местности (i, %; ‰) называется отношение превышения к горизонтальному проложению:
i = h/S=tg ν S=h ctg ν

Если угол наклона до 45 град., то он изображается горизонталями; если больше, то специальными знаками. Например, обрыв.

Там, где заложения скатов большие, наносят штриховые линии – полугоризонтали, которые отстоят по высоте от соседних горизонталей на половину высоты сечения рельефа (0,5h)

который образует линия местности АВ с горизонтальной плоскостью S:
tgν =

h/δ,
где h - высота сечения рельефа,  δ – заложение (расстояние между смежными горизонталями на карте, зависящее от принятой высоты сечения рельефа на данной карте и крутизны ската в данном месте).
.
Зная tgν , по таблицам значений тригонометрических функций находят значение угла наклона.

Крутизну склона (ската) характеризуют также уклоном i
i = tgα.
Уклон линии выражается в процентах или промилле (‰), т. е. тысячных долях единицы.

Если угол наклона склона (ската) до 45 град., то он изображается горизонталями, если его крутизна более 45 град., то рельеф обозначают специальными знаками.

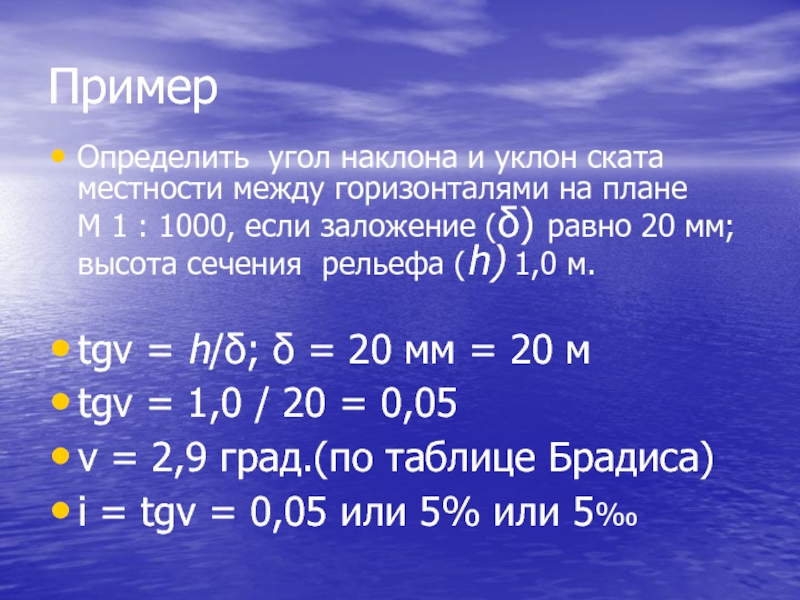

плане М 1 : 1000, если заложение

(δ) равно 20 мм; высота сечения рельефа (h) 1,0 м.

tgν = h/δ; δ = 20 мм = 20 м
tgν = 1,0 / 20 = 0,05
ν = 2,9 град.(по таблице Брадиса)
i = tgν = 0,05 или 5% или 5‰

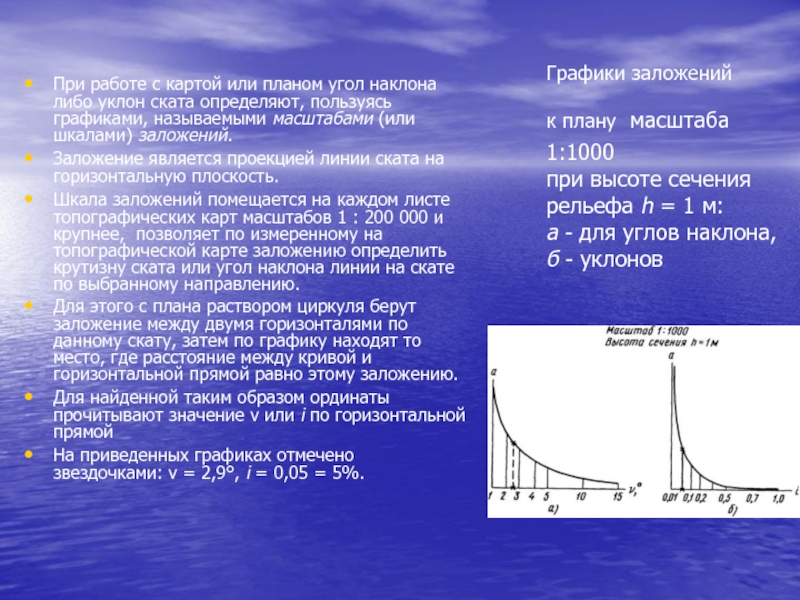

плану масштаба 1:1000 при высоте сечения рельефа h = 1

м: а - для углов наклона, б - уклонов

При работе с картой или планом угол наклона либо уклон ската определяют, пользуясь графиками, называемыми масштабами (или шкалами) заложений.
Заложение является проекцией линии ската на горизонтальную плоскость.
Шкала заложений помещается на каждом листе топографических карт масштабов 1 : 200 000 и крупнее, позволяет по измеренному на топографической карте заложению определить крутизну ската или угол наклона линии на скате по выбранному направлению.
Для этого с плана раствором циркуля берут заложение между двумя горизонталями по данному скату, затем по графику находят то место, где расстояние между кривой и горизонтальной прямой равно этому заложению.
Для найденной таким образом ординаты прочитывают значение ν или i по горизонтальной прямой
На приведенных графиках отмечено звездочками: ν = 2,9°, i = 0,05 = 5%.

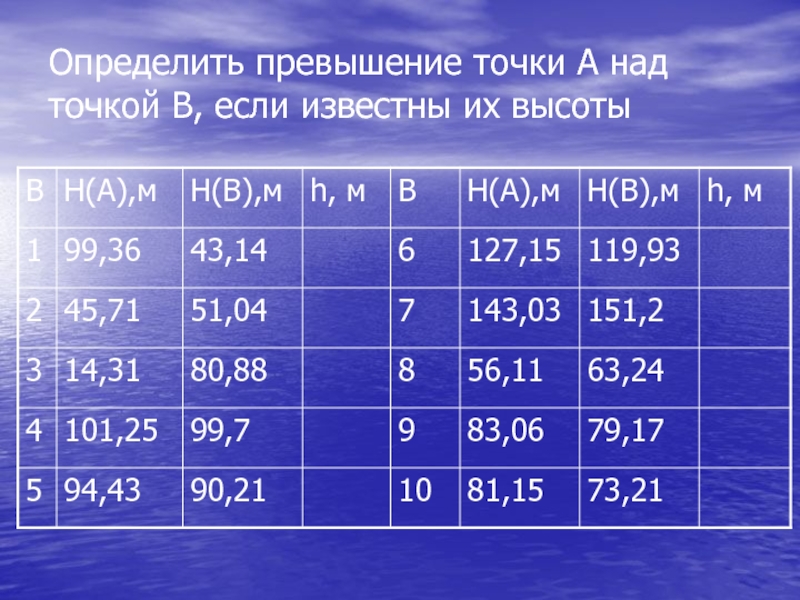

высоты

точки А

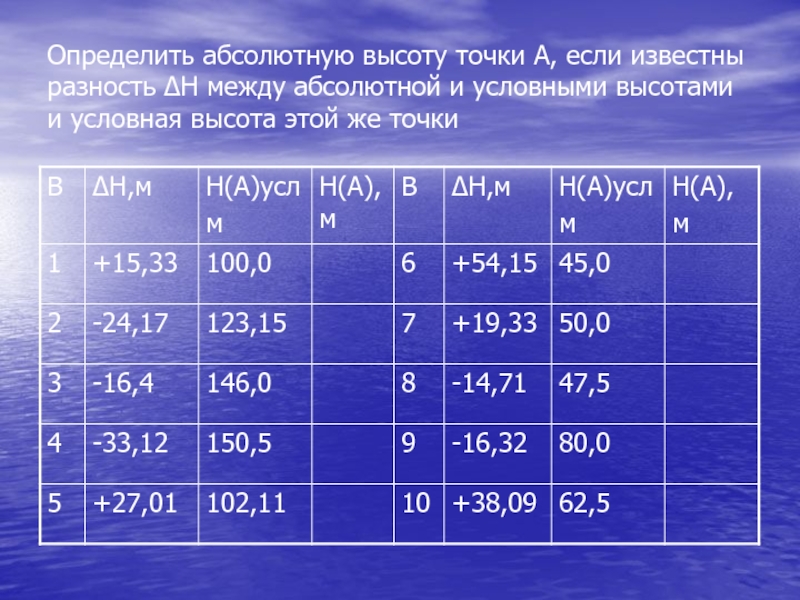

абсолютной и условными высотами и условная высота этой же точки

и 160 м. Чему равна её отметка?

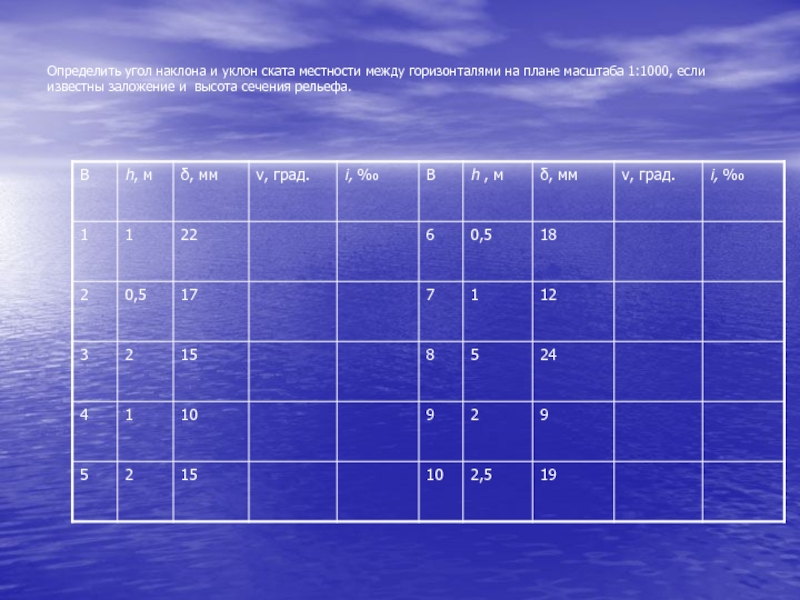

плане масштаба 1:1000, если известны заложение и высота сечения рельефа.

абсолютная высота;
б) относительная высота.

2. Точка расположена между одноименными горизонталями, равными

140 м. Чему равна отметка, если это седловина (h = 2,5 м)
а) 138,8 м;
б) 141,2 м.

3. Точка расположена на дне котловины, изображённой двумя замкнутыми горизонталями, отметка бровки – 130 м. Найти отметку точки (h = 2,5 м)
а) 126,2 м;
б) 128,8 м.

4. Точка расположена на вершине холма, изображённого двумя горизонталями, отметка подошвы - 125 м. Найти отметку точки (h = 2,5 м)
а) 126,2 м;
б) 128,8 м.

5. Относительно какого моря изображается абсолютная высота в России?
а) Черного;
б) Балтийского.

высота.
7. Разность высот двух точек называется
а) превышением;
б) заложением.
8. Абсолютная

высота точки, лежащей ниже уровня океана, считается
а) положительной;
б) отрицательной.
9. Численное значение высоты принято называть
а) отметкой;
б) точкой.
10. Как называется определение отметки точки, лежащей между горизонталями с разными высотами
а) интерполирование;
б) экстраполирование.
