Слайд 1доцент, к.г.н. Володичева Наталья Андреевна
МФК МГУ, 2014
Лёд и снег
в меняющемся мире. Тема 12
Защита
от снежных лавин
Слайд 2Защита от снежных лавин. Часть 1.
2014. Лед и снег в
меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 31. Профилактические мероприятия для защиты от лавин
ПРОТИВОЛАВИННЫЕ МЕРОПРИЯТИЯ
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 4Лавиноопасные территории Мира. Т.Г. Глазовская, 1992
2014. Лед и снег в
меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 5М-б 1:7 500 000
1971 г.
Карта предназначена для выявления районов, в
которых необходимо
проведение специальных обследований по оценке лавинной опасности при
проектировании строительных сооружений и других изыскательских работ.
Карта вошла в СНиП ВСН 02-73
Карта лавиноопасных районов СССР
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 6Организационно-административные мероприятия и научные исследования
Картографирование лавиноопасных территорий. Масштаб карт определяется
поставленными задачами.
Поляна Азау. М-б 1:5000
Когутайская лавина.
М-б 1:10000.
Масштаб 1:7 500 000
Плато
Путорана
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 7Составление карт лавинной активности в Атласе СЛРМ (1997)
Всего было составлено
45 лавинных, селевых карт и карт инженерной защиты
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 8Тесты на сжатие и растяжение горизонтов снега для определения устойчивости
снежных масс на горных склонах.
Тест «консольная балка»
Нагрузка на слой
метелевого снега приводит к сходу лавин из снежных плит.
Изучение строения и свойств снежной толщи для прогноза лавин и обеспечения безопасности
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 9Профилактические мероприятия.
Предупреждение об опасности населения и рекреантов
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева

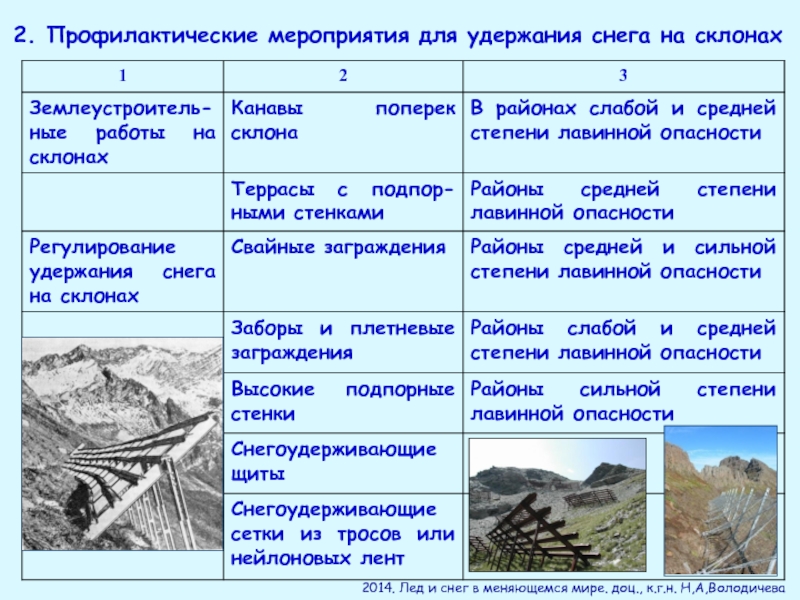

Слайд 102. Профилактические мероприятия для удержания снега на склонах
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 11Сооружения для удержания снега на склонах
канавы
подпорные стенки
террасы
свайные заграждения
металлические
щиты
сборные железо-бетонные щиты
сетки

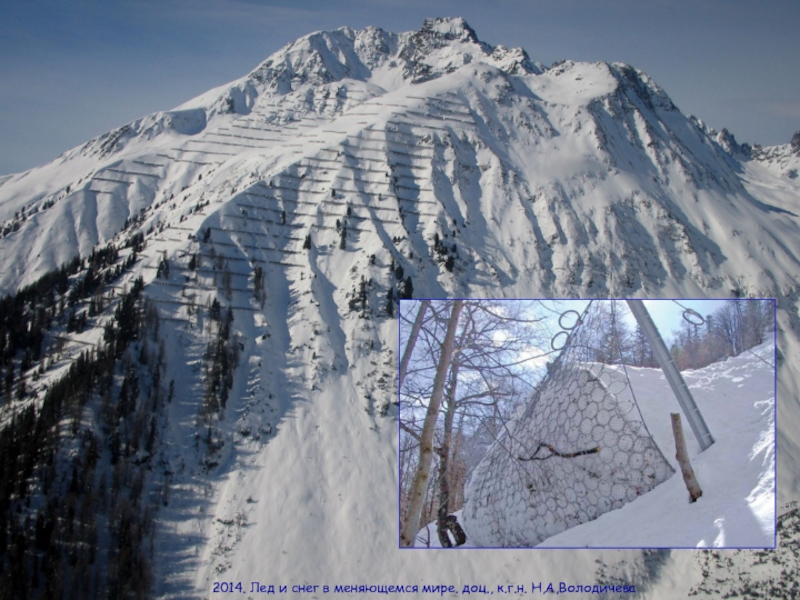

Система снегоудерживающих щитов на склоне. Альпы. Северный Тироль
2014.
Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 123. Профилактические мероприятия для регулирования снегонакопления
Кольктафели
Застройка склона щитами
Схема застройки
и размещения сооружений в лавиносборе
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 13Профилактические мероприятия, регулирующие снегонакопление
Выдувающий щит
Горизонтальные или наклонные щиты для
Усиления
ветрового потока и выдувания снега
Преобладающее направления ветров
2014. Лед и снег
в меняющемся мире. доц., к.г.н. Н,А,Володичева

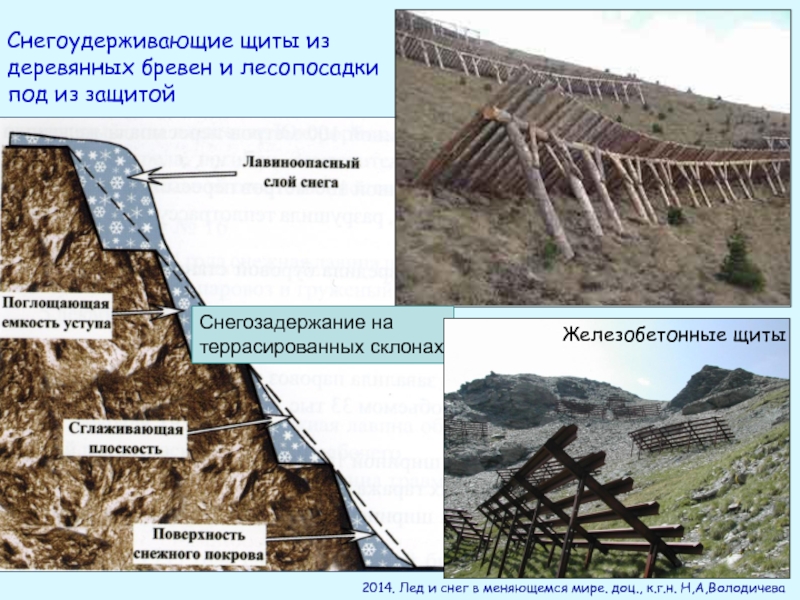

Слайд 14Снегоудерживающие щиты из
деревянных бревен и лесопосадки под из защитой
Снегозадержание
на
террасированных склонах
Железобетонные щиты
2014. Лед и снег в меняющемся мире.
доц., к.г.н. Н,А,Володичева

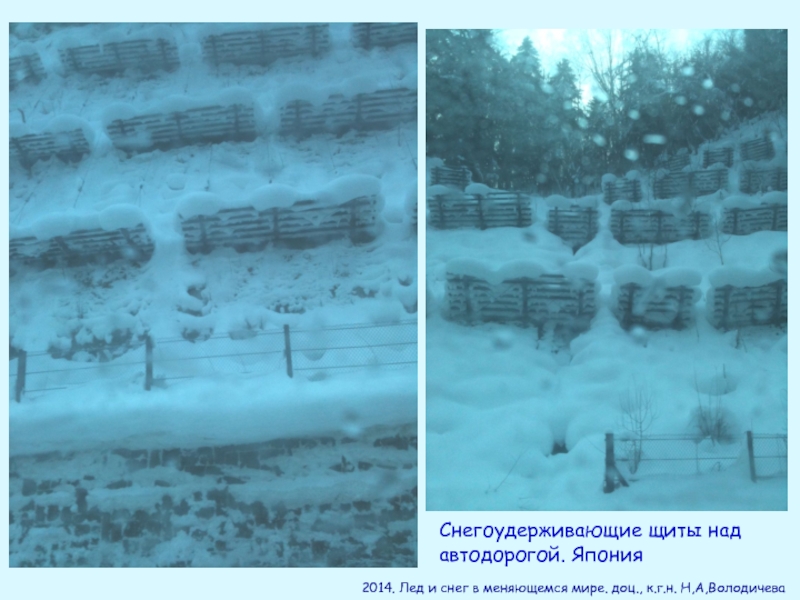

Слайд 15Снегоудерживающие щиты над
автодорогой. Япония
2014. Лед и снег в меняющемся
мире. доц., к.г.н. Н,А,Володичева
Слайд 16Свайные заграждения и пирамиды из
стволов деревьев для удержания снега
и защиты лесонасаждений
Возобновление леса под защитой снего-
удерживающих щитов, построенных
более 15 лет назад
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 17Разрушение опор на
следующий год в результате
давления сползающего снега
Система опор
для навешивания снегоудержива-ющих сетей на лавиноопас-ном склоне
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 18Металлические сети для
удержания снега
«Зонтики» – тип сеток
для локального
удержа-
ния снега
2014. Лед и снег в меняющемся мире. доц.,
к.г.н. Н,А,Володичева

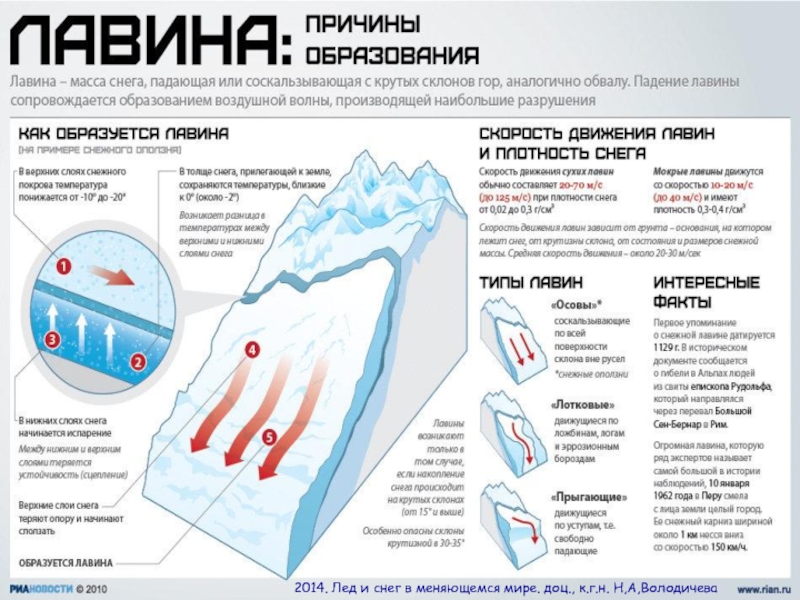

Слайд 192014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 20Защита от лавин, часть 2.
Защита от снежных лавин. Часть 2
2014.
Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 214. Профилактические мероприятия для искусственного спуска лавин
Искусственное обрушение снега с
лавиноопасных склонов
Путем обстрела
лавиноопасных склонов
Путем взрывов отдельных участков склонов
Путем
нарушения снежной толщи под действием лыж
Районы высокой и средней степени
лавинной опасности
На отдельных лавиноопасных участках
На горнолыжных трассах в лавино-опасных зонах
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 22Огонь по лавинам!!!
Безоткатная
артиллерия
Лавинное ружьё
Тяжелая артиллерия
2014. Лед и снег в
меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 23 Точки разрыва снарядов в лавино-сборе
№ 9, где после обстрела лавины не сошли
Результаты профилактических
обстрелов склонов в Приэльбрусье в
1991-2010 гг.
Для профилактического спуска лавин в Приэль-брусье с 1982 г. применя-ется обстрел склонов долины р.Баксан
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 242014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 25Снеговоздушный поток лавины устремляется вниз по долине в виде пылевого
облака и достигает пос. Терскол (длина пути около 2,5 км).
Профилактический
обстрел лавиносбора №9 на северном склоне хребта Чегет привел к возникновению мощной пылевой лавины, которая ударилась в противоположный склон.
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 26Лавины, возникающие в результате профилактического обстрела, нередко приобретают трудно предсказуемые
размеры
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 27Профилактические мероприятия
для искусственного спуска лавин
Взрыв карниза при обстреле из
миномета
Подрезание карниза металлическим тросом
2014. Лед и снег в меняющемся мире.
доц., к.г.н. Н,А,Володичева
Слайд 28Профилактические мероприятия для искусственного спуска лавин
Вертолетные насадки для воздействия на
снежный покров (например, технологии Daisybell®, Avalanche Blast®, Airway Retten®, Vassale®,
Heli-Avalhex®)
Использование искусственного обрушения снега на лавиноопасных склонах с применением вертолета
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 29Профилактические мероприятия для принудительного спуска лавин
Установки системы «газех», обеспечивающие безопасность
на горнолыжных трассах
2014. Лед и снег в меняющемся мире. доц.,
к.г.н. Н,А,Володичева
Слайд 30Метеостанция «Аибга», 2232 м
Укрытие для солнечных батарей, хранения газа и
кислорода. Здесь же операторская для компьютера с управляющей программой.
GAZex –
система пушек для локального воздействия на снег в лавиноопасных зонах
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 31Искусственное обрушение снега
системой GazEx
Воздействие на снежный покров после интенсивных снегопадов
и метелей системой газех и спуск лавины
2014. Лед и снег
в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 322014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева

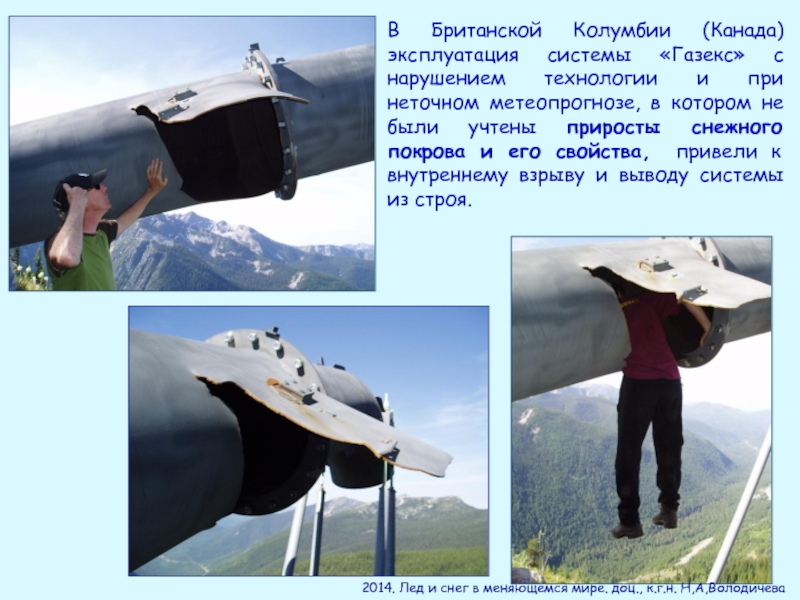

Слайд 33В Британской Колумбии (Канада) эксплуатация системы «Газекс» с нарушением технологии
и при неточном метеопрогнозе, в котором не были учтены приросты
снежного покрова и его свойства, привели к внутреннему взрыву и выводу системы из строя.
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 345. Инженерные мероприятия для непосредственной защиты от лавин
Изменение направления движения
лавин
Отбойные дамбы
Направляющие стенки
Лавинотормозящие клинья
Уменьшение скорости движения и дальнос-ти выброса
лавин
Противолавинные гале-
реи
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 35Лавинотормозящие
пирамиды и клинья
Лавинорез для защиты
станции канатной дороги
Убежище от
лавин под скальным выступом на лавиноопасном склоне. Швейцария.
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 36Отклоняющая и/или лавинорежущая противолавинная дамба с системой искусственных русел и
водоотводов
Изменение направления движения лавины
2014. Лед и снег в меняющемся мире.
доц., к.г.н. Н,А,Володичева
Слайд 37Сдвоенные противолавинные дамбы у подножий горы Куксвумчорр в Хибинах.
Железобетонный забор
для защиты гаража и ж/д Юкспориок -Нефелин
Стенки в городе Кировске
для
защиты домов от снежных осовов.
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 38Инженерные сооружения для изменения направления движения лавин
Железобетонный лавинорез.
Хибины
Церковь около Давоса,
XVIIIв. Построена в виде лавинореза
Схема защиты от лавин. Северный
склон г.
Айкуайвенчорр
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 39Система противолавинных сооружений для защиты селения и автодороги от лавин,
сходящих с ледника Таконназ (район Шамони)
Отбойная дамба высотой 20 м
Отбойная
дамба высотой 20 м
Боковые направляющие
дамбы
лавинорезы
клинья
клинья
Отбойная дамба промежуточная
лавинорезы
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 40лавинорезы
клинья
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 41Дамбы для защиты от особо крупных лавин в долине реки
Азау, Приэльбрусье
Апрель 2011 г. – дамбы
задержали мокрые лавины из
лавиносборов №№ 9 и 10
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 42Комплекс противолавинных сооружений для защиты от особо крупных лавин
Весна 2014
г.
Осень 2012 г.
2014. Лед и снег в меняющемся мире. доц.,
к.г.н. Н,А,Володичева
Слайд 43Пропуск лавин над автодорогой
Инженерные сооружения
для защиты от лавин
Противолавинная галерея
Пропуск
лавины под объектом
2014. Лед и снег в меняющемся мире. доц.,
к.г.н. Н,А,Володичева
Слайд 44Противолавинная галерея на перевальной дороге через Рокский перевал (вид сверху)
Инженерные
сооружения
для защиты от лавин
Противолавинная галерея с
дополнительным укреплением
2014. Лед
и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 45Район перевала Сен-Готард. Швейцария.
Фото Д.Чистопрудова, 2013 г.
Различные типы противолавинных сооружений
Слайд 46Лавинная опасность и основные направления защиты. АСЛРМ, 1997
2014. Лед и
снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
К.Ф.Войтковский, Е.С.Трошкина
Слайд 481901 - выделены годы абсолютных минимумов солнечной активности; * Необходимо
проведение дополнительных исследований; **Самая обильная на осадки зима за
период инструментальных наблюдений.
Годы минимальной активности в 11-летнем солнечном цикле и зимы лавинных катастроф на Большом Кавказе в ХХ столетии
2014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 49Система снегоудерживающих сооружений на склоне и противолавинные
холмы и дамбы
у подножий склона
2014. Лед и снег в меняющемся мире. доц.,
к.г.н. Н,А,Володичева

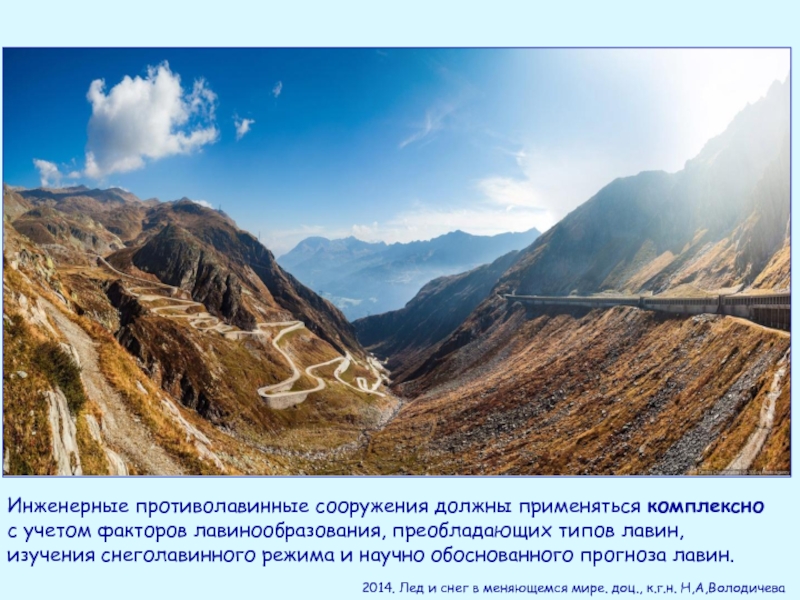

Слайд 50Инженерные противолавинные сооружения должны применяться комплексно
с учетом факторов лавинообразования, преобладающих
типов лавин,
изучения снеголавинного режима и научно обоснованного прогноза лавин.
2014.
Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 522014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Слайд 532014. Лед и снег в меняющемся мире. доц., к.г.н. Н,А,Володичева
Войтковский
К.Ф. Лавиноведение. – М., Изд-во Моск. Университета, 1989, 157 с.
Божинский
А.Н., Лосев К.С. Основы лавиноведения. – Л., Гидрометеоиздат, 1987, 280 с.
Инженерная гляциология. М.: Изд-во Моск.Ун-та, 1971, 208 с.
Отуотер М. Охотники за лавинами. Перевод с англ. Г.Н.Голубева / под ред проф. Г.К.Тушинского. – М., Изд-во «Мир», 1972, 269 с.
Лавиноопасные районы Советского Союза / под ред. проф. Г.К.Тушинского. – М., Изд-во Моск. ун-та, 1970, 199 с.
Трошкина Е.С. Лавинный режим горных территорий СССР. Итоги науки и техники. Гляциология, т.11. М., ВИНИТИ. 1992. 185 с.
Тушинский Г.К. Ледники, снежники, лавины Советского Союза. – М., Географгиз, 1963, 311 с.
Тушинский Г.К. Лавины (возникновение и защита от них). М.:Географгиз, 1949, 213 с.
Тушинский Г.К. Защита автомобильных дорог от лавин. М., Автотрансиздат, 1960, 152 с.
