Дуга переменного тока

погасании при этом дуги проводящий канал не пропадает и существует

достаточно длительное время. При зажигании дуги сначала появляется отрицательное, а затем положительное пламя, которое встречается в середине промежутка. По мере роста мгновенного значения тока положительное пламя отступает к аноду, но дуга чаще всего горит не на анод, а на плазму вблизи анода, которая анодной струей как бы поднята над положительным электродом.

При прохождении тока через нуль и погасании при этом дуги проводящий канал не пропадает и существует достаточно длительное время. При зажигании дуги сначала появляется отрицательное, а затем положительное пламя, которое встречается в середине промежутка. По мере роста мгновенного значения тока положительное пламя отступает к аноду, но дуга чаще всего горит не на анод, а на плазму вблизи анода, которая анодной струей как бы поднята над положительным электродом.

Механизм горения дуги переменного тока

постоянного тока. Однако столб дуги непрерывно меняет очертания с двойной

частотой. Это связано с изменением во времени теплового состояния дуги, которое зависит от закономерностей изменения во времени мгновенной мощности.

Форма дуги переменного тока размытая, каждый полупериод
зажигание дуги происходит пробоем на остаточное плазменное облако, обладающее значительной инерцией и не пропадающее при значительных паузах тока.

Дуга однофазного переменного тока по своей геометрии близка к дуге постоянного тока. Однако столб дуги непрерывно меняет очертания с двойной частотой. Это связано с изменением во времени теплового состояния дуги, которое зависит от закономерностей изменения во времени мгновенной мощности.

Вид столба конусообразный, сильно сжатый на катоде и расширяю-
щийся у анода.

сдвига температуры относительно мгновенной мощности (2)

В столбе дуги,

несмотря на колебания температуры, сохраняется квазистационарное тепловое состояние, обеспечивающее его
высокую электропроводность. Чем выше инерционность, тем оно слабее отличается от теплового поля дуги постоянного тока той же мощности.

тока через нуль и изменении его полярности дуга повторно загорится,

если напряжение на межэлектродном промежутке превысит напряжение зажигания, которое определяется остаточной степенью ионизации промежутка при погасании дуги.

Влияние инерционности дуги на рост
напряжения зажигания во время паузы:
1- малоинерционные дуги;
2- дуги со значительной инерцией

Пауза определяется соотношением скоростей роста напряжения зажигания и
напряжения источника питания

безинерционных малоамперной и мощной дуг переменного тока

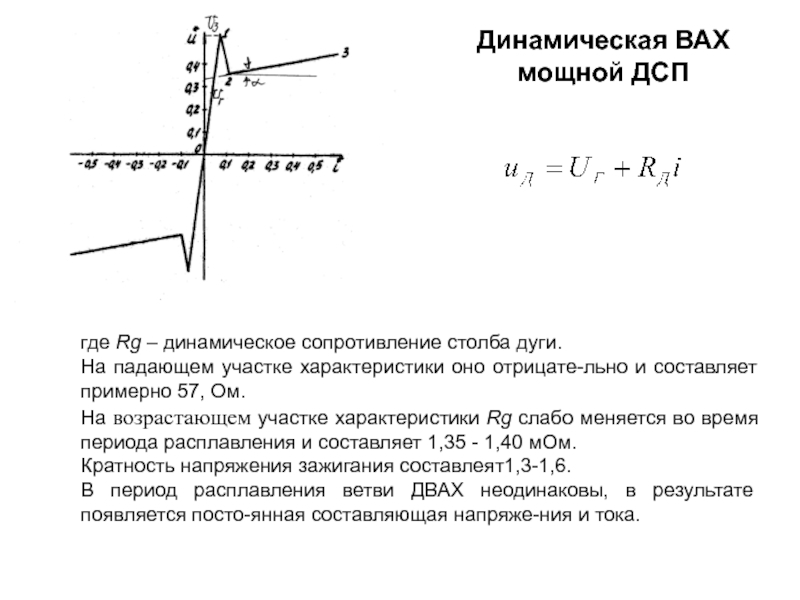

На падающем участке характеристики оно отрицате-льно и составляет примерно 57,

Ом.
На возрастающем участке характеристики Rg слабо меняется во время периода расплавления и составляет 1,35 - 1,40 мОм.
Кратность напряжения зажигания составлеят1,3-1,6.
В период расплавления ветви ДВАХ неодинаковы, в результате появляется посто-янная составляющая напряже-ния и тока.

начале периода расплавления (а), после проплавления колодцев (б) и в

конце периода жидкого металла (в)

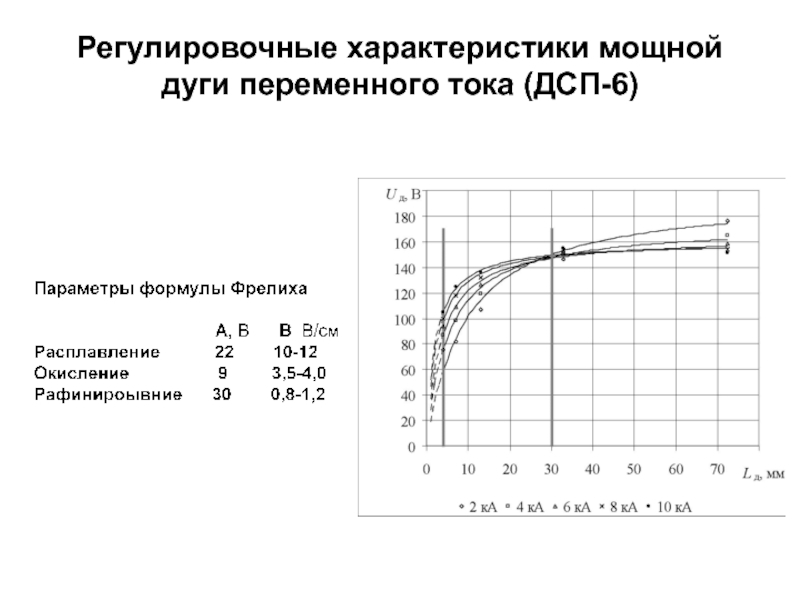

Изменение постоянной времени дуги во время плавки, мс
Расплавление 0.1- 0.5
Доплавление 1.0
Окисление 3.0
Рафинирование, 5.0

тока (1), переменного (2),
переменного с постоянной составляющей тока прямой (3),

обратной полярности (4) (lД = 9 мм)

графит-металл)

горелки

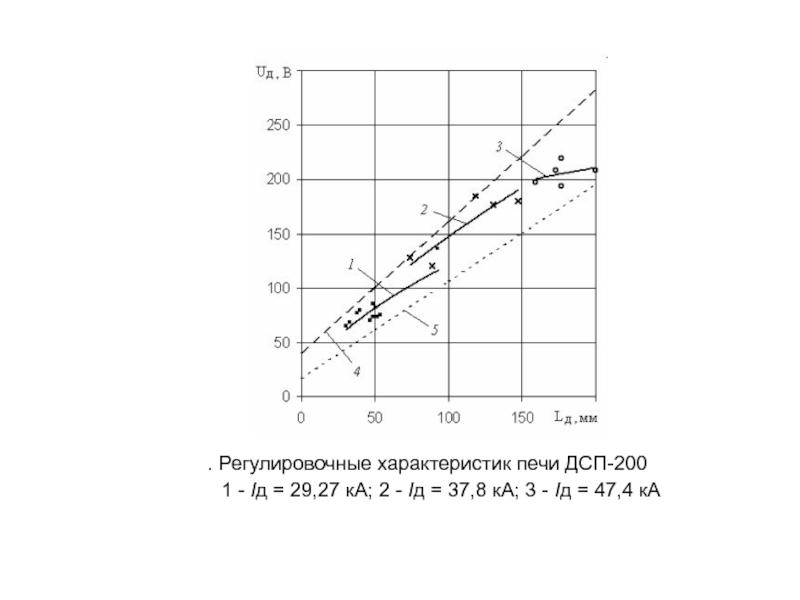

кА; 2 - Iд = 37,8 кА; 3 - Iд

= 47,4 кА

а)

б)

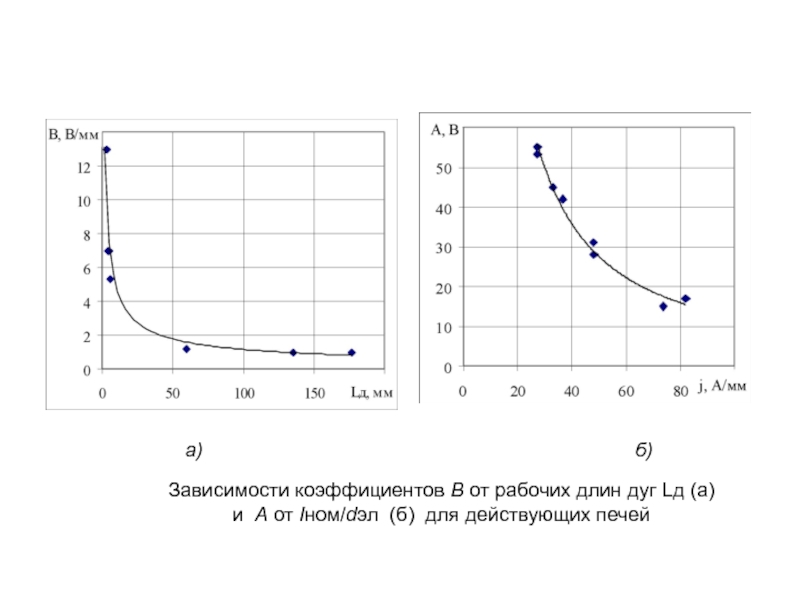

Зависимости коэффициентов В от рабочих длин дуг Lд (а)
и А от Iном/dэл (б) для действующих печей
