Слайд 1Эксплуатация и устройство воздушных линий электропередач
ВЛЭП – называют устройство для
передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным
с помощью изоляторов и арматуры к опорам. Главными конструктивными элементами ВЛ являются опоры, провода и изоляторы.
Слайд 4Основные составляющие ЛЭП
Опоры
Изоляторы
Провода
Арматура
Грозозащитный тросы
Разрядник
Заземление
траверсы
Слайд 5ВЛ
их классификация
По назначению
По напряжению
По режиму работы в зависимости от механического
состояния
Слайд 6По назначению:
сверхдальние ВЛ напряжением 500 кВ и выше (предназначены для связи отдельных энерго
систем)
магистральные ВЛ напряжением 220 и 330 кВ (предназначены для передачи
энергии от мощных электро станций, также для связи энергосистем и объединения электростанций внутри энергосистем
распределительные ВЛ напряжением 35, 110 и 150 кВ (предназначены для электроснабжения предприятий и населённых пунктов крупных районов — соединяют распределительные пункты с потребителями)
ВЛ 20 кВ и ниже, подводящие электроэнергию к потребителям.

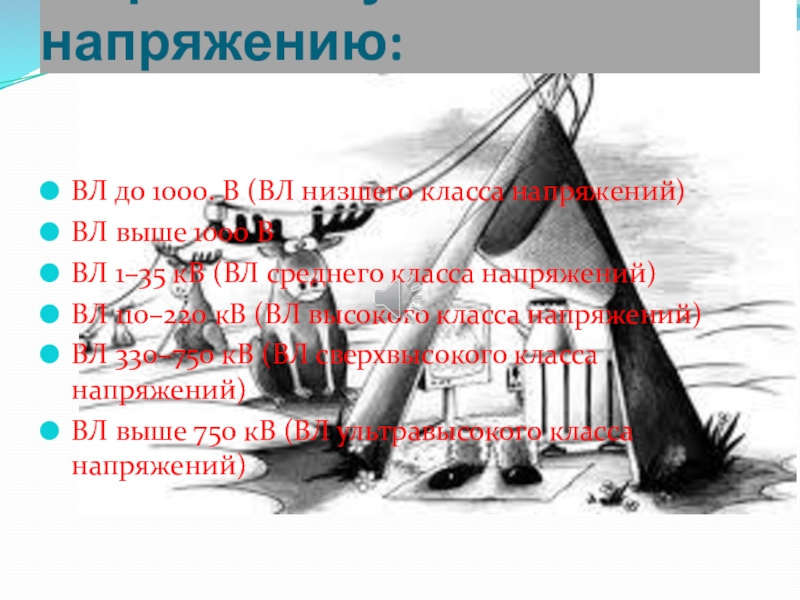

Слайд 7По рабочему напряжению:
ВЛ до 1000. В (ВЛ низшего класса
напряжений)
ВЛ выше 1000 В
ВЛ 1–35 кВ (ВЛ среднего класса напряжений)
ВЛ
110–220 кВ (ВЛ высокого класса напряжений)
ВЛ 330–750 кВ (ВЛ сверхвысокого класса напряжений)
ВЛ выше 750 кВ (ВЛ ультравысокого класса напряжений)
Слайд 8По режиму работы в зависимости от состояния опор
ВЛ нормального режима
работы (провода и тросы не оборваны)
ВЛ аварийного режима работы (при
полном или частичном обрыве проводов и тросов)
ВЛ монтажного режима работы (во время монтажа опор, проводов и тросов

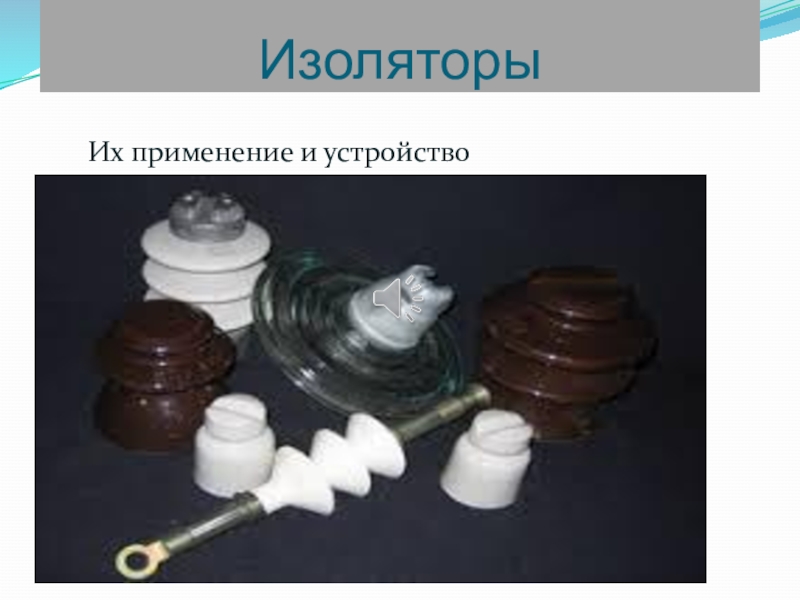

Слайд 9Изоляторы
Их применение и устройство

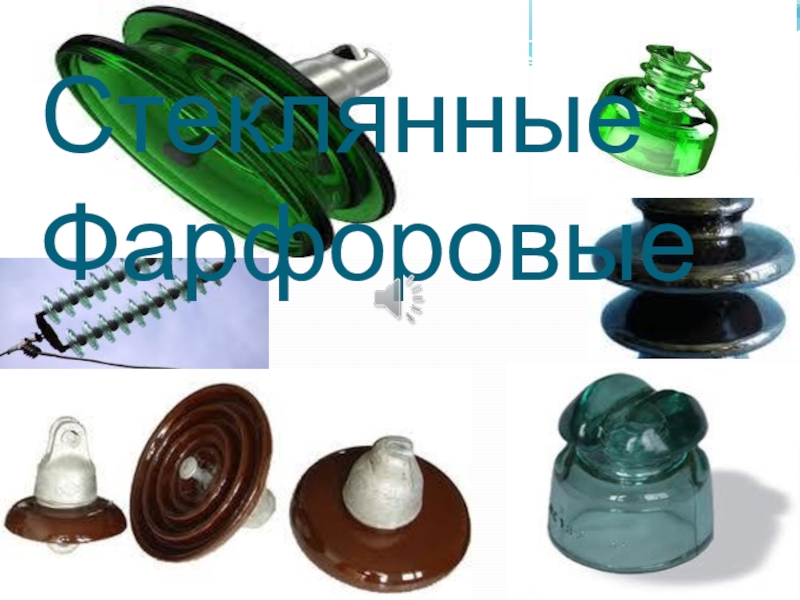

Слайд 10Провода ВЛЭП крепят к опорам с помощью изоляторов из фарфора или
закаленного стекла.

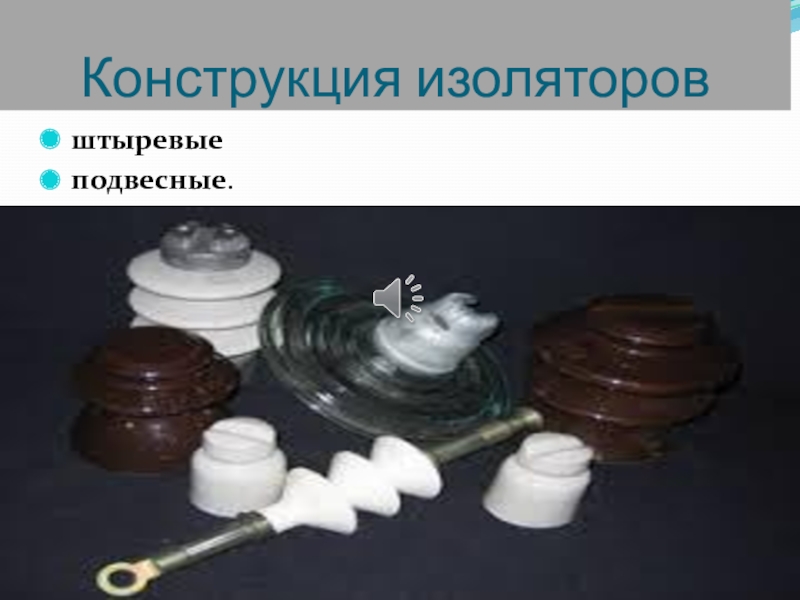

Слайд 12Конструкция изоляторов
штыревые

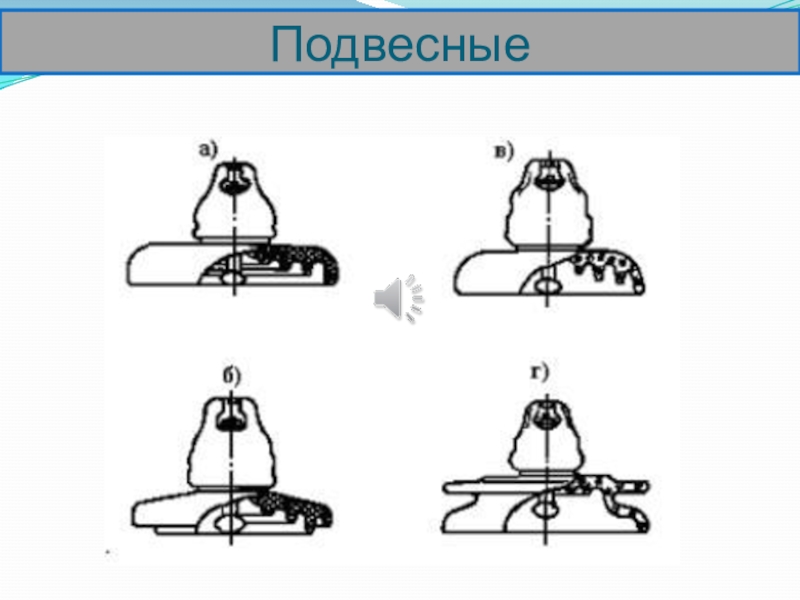

подвесные.
Слайд 13Штыревые
Штыревые изоляторы применяются как на линиях напряжением до 1 кВ, так
и на линиях напряжением 6- 35 кВ.
Слайд 14Низковольтные штыревые изоляторы

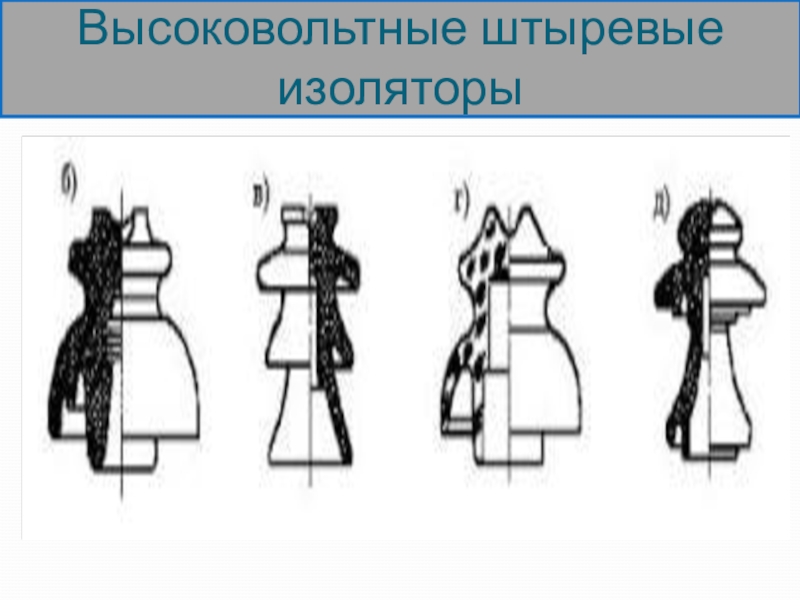

Слайд 15Высоковольтные штыревые изоляторы
Слайд 19Многопроволочные провода
многопроволочные провода из одного металла, состоящие (в зависимости от
сечения провода) из 7; 19 и 37 скрученных между собой
отдельных проволок
Слайд 20Однопроволочные провода
однопроволочные провода, состоящие из одной проволоки сплошного сечения

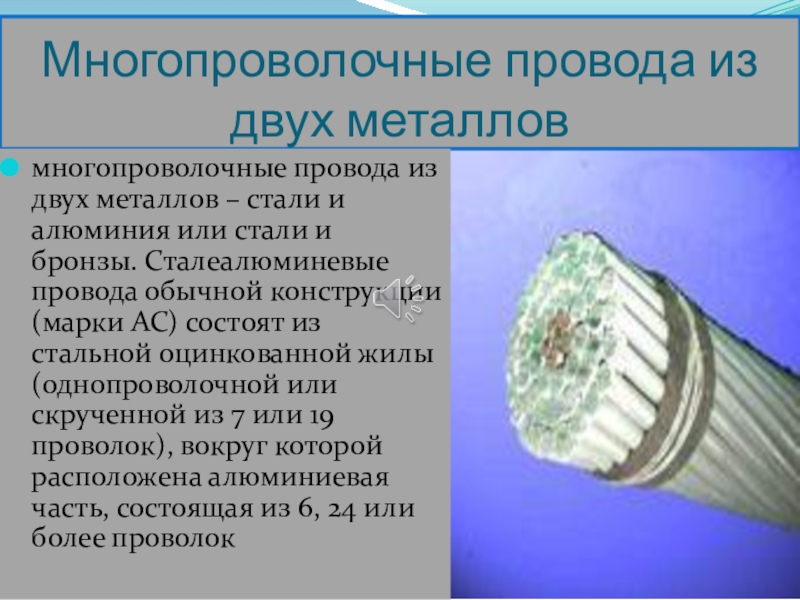

Слайд 21Многопроволочные провода из двух металлов
многопроволочные провода из двух металлов –
стали и алюминия или стали и бронзы. Сталеалюминевые провода обычной
конструкции (марки АС) состоят из стальной оцинкованной жилы (однопроволочной или скрученной из 7 или 19 проволок), вокруг которой расположена алюминиевая часть, состоящая из 6, 24 или более проволок
Слайд 22Материал изготовления
Медные
Алюминиевые
Стальные
Сталеалюминиевые
Из альдрея
Слайд 23Медные провода
Медные провода, изготовленные из твердотянутой медной проволоки, обладают малым
удельным сопротивлением и хорошей механической прочностью: предельное сопротивление разрыву, успешно
противостоят атмосферным воздействиям и коррозии от вредных примесей в воздухе
Слайд 24Алюминиевые провода
Алюминиевые провода отличаются от медных значительно меньшей массой, несколько
большим удельным сопротивлением и меньшей механической прочностью. Алюминиевые провода применяют
главным образом в местных сетях. Малая механическая прочность этих проводов не допускает большого тяжения. Чтобы избежать больших стрел провеса и обеспечить требуемый ПУЭ минимальный габарит линии до земли, приходится уменьшить расстояние между опорами, а это удорожает линию.
Слайд 25Стальные провода
Стальные провода обладают большой механической прочностью. Стальные провода бывают
как однопроволочными, так и многопроволочными.
Удельное электрическое сопротивление стальных проводов значительно
выше, чем алюминиевых, и в сетях переменного тока оно зависит от величины тока, протекающего по проводу. Стальные провода применяют в местных сетях напряжением до 10 кВ при передаче сравнительно небольших мощностей, когда сооружение линий с алюминиевыми проводами менее выгодно.
Существенный недостаток стальных проводов и тросов – подверженность коррозии.

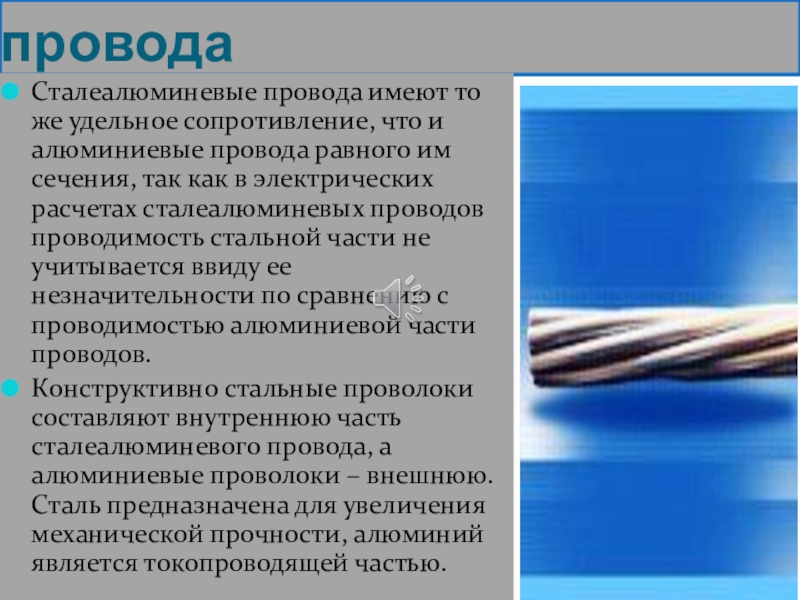

Слайд 26Сталеалюминиевые провода
Сталеалюминевые провода имеют то же удельное сопротивление, что и
алюминиевые провода равного им сечения, так как в электрических расчетах
сталеалюминевых проводов проводимость стальной части не учитывается ввиду ее незначительности по сравнению с проводимостью алюминиевой части проводов.
Конструктивно стальные проволоки составляют внутреннюю часть сталеалюминевого провода, а алюминиевые проволоки – внешнюю. Сталь предназначена для увеличения механической прочности, алюминий является токопроводящей частью.
Слайд 27Провода из альдрея
Провода из альдрея обладают примерно тем же электрическим
сопротивлением, что и алюминиевые, но имеют большую механическую прочность. Альдрей
представляет собой сплав алюминия с незначительными количествами железа (» 0,2 %), магния (» 0,7 %) и кремния (» 0,8 %); по коррозийной стойкости он равен алюминию. Недостаток проводов из альдрея – их малая стойкость при вибрации.
Слайд 30анкерные
Анкерная опора – опора ВЭЛ, воспринимающая усилия от разности тяжения проводов,
направленных вдоль ВЛ; их устанавливают на прямых участках трассы в
ее опорных точках, а также на пересечении с различными сооружениями.

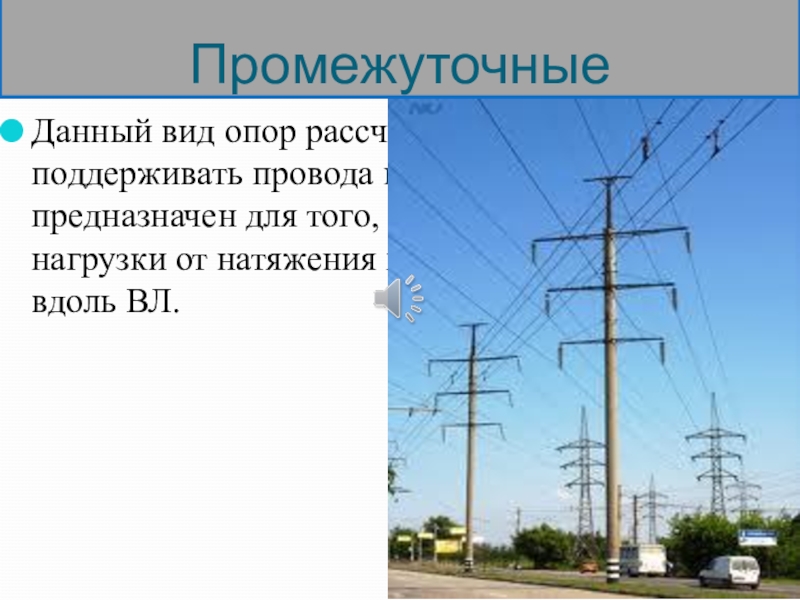

Слайд 31Промежуточные
Данный вид опор рассчитан на то, чтобы поддерживать провода и
тросы. Он не предназначен для того, чтобы выдерживать нагрузки от
натяжения проводов, идущих вдоль ВЛ.
Слайд 32А так же бывают:
концевые
угловые
ответвительные
транспозиционные и другие

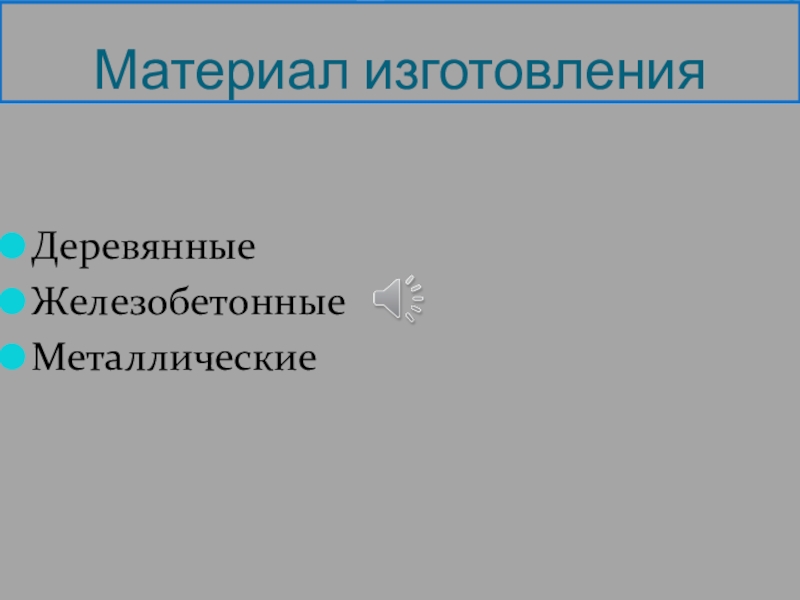

Слайд 33Материал изготовления
Деревянные

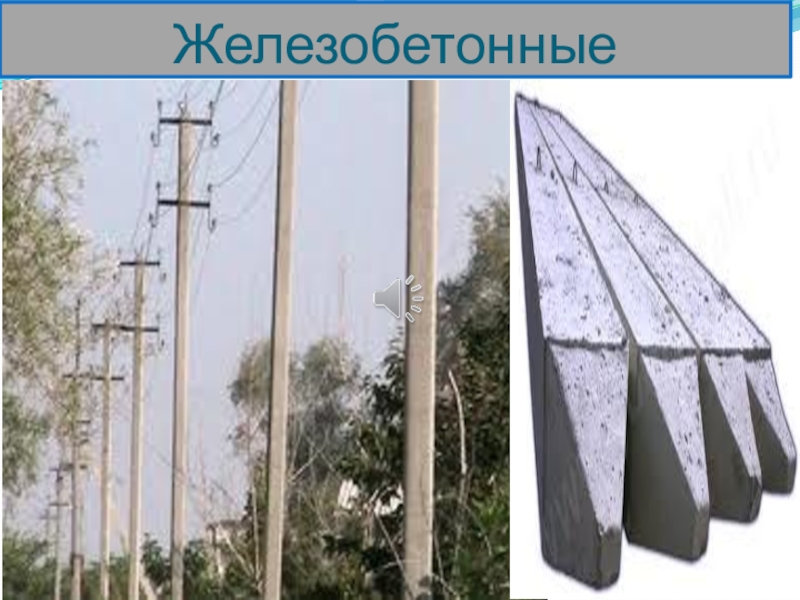

Железобетонные

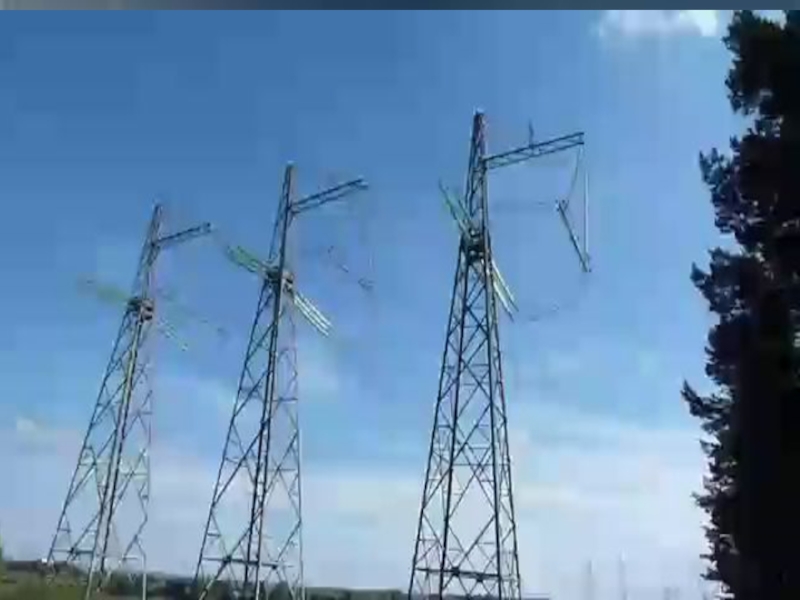

Металлические

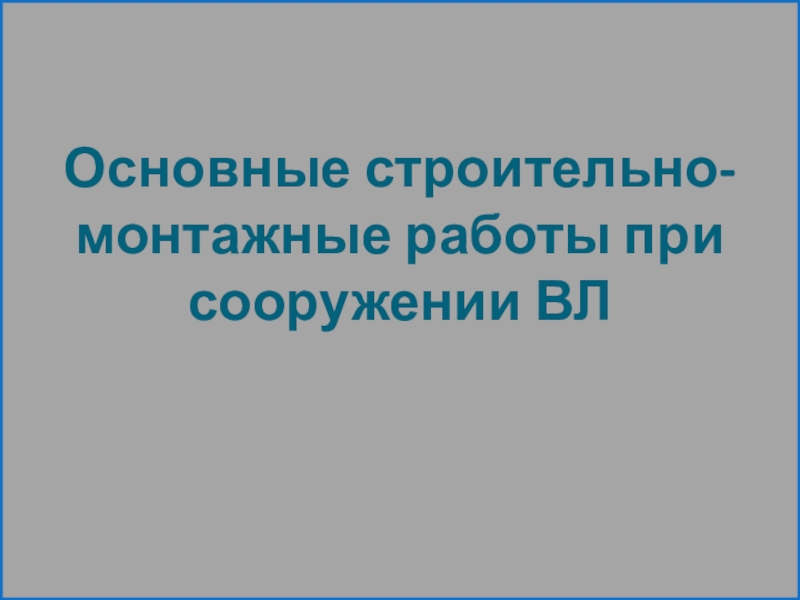

Слайд 37Основные строительно-монтажные работы при сооружении ВЛ
Слайд 38Перечень работ
развозка опор или деталей опор по трассе
разбивка мест рытья
котлованов под опоры
рытье котлованов
сборка и установка опор
развозка проводов и других
материалов по трассе,
монтаж проводов
монтаж защитного заземления
установка трубчатых разрядников
установка плакатов
нумерация опор и другие.
Слайд 40Испытания
Проверка изоляторов
Проверка соединений проводов.
Измерение сопротивления заземления опор.
Измерение оттяжек и
тросов.
Слайд 41Проверка изоляторов
Проверка изоляторов Фарфоровые подвесные и штыревые изоляторы испытываются
согласно требований.
Электрические испытания стеклянных изоляторов не производятся. Контроль их
состояния осуществляется путем их внешнего осмотра

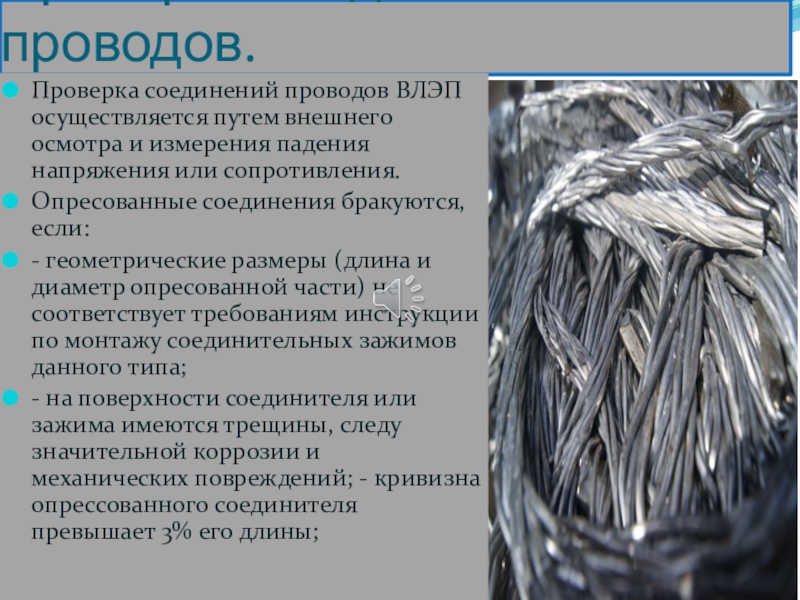

Слайд 42Проверка соединений проводов.
Проверка соединений проводов ВЛЭП осуществляется путем внешнего осмотра
и измерения падения напряжения или сопротивления.
Опресованные соединения бракуются, если:
-
геометрические размеры (длина и диаметр опресованной части) не соответствует требованиям инструкции по монтажу соединительных зажимов данного типа;
- на поверхности соединителя или зажима имеются трещины, следу значительной коррозии и механических повреждений; - кривизна опрессованного соединителя превышает 3% его длины;
Слайд 43Измерение сопротивления заземления опор
Сопротивления заземляющих устройств опор ВЛЭП должны обеспечиваться
и измеряться при токах промышленной частоты в период их наибольших
значений в летнее время. Допускается производить измерение в другие периоды с корректировкой результатов путем введения поправочного коэффициента, учитывающего конфигурацию устройства, климатические условия и состояние почвы.

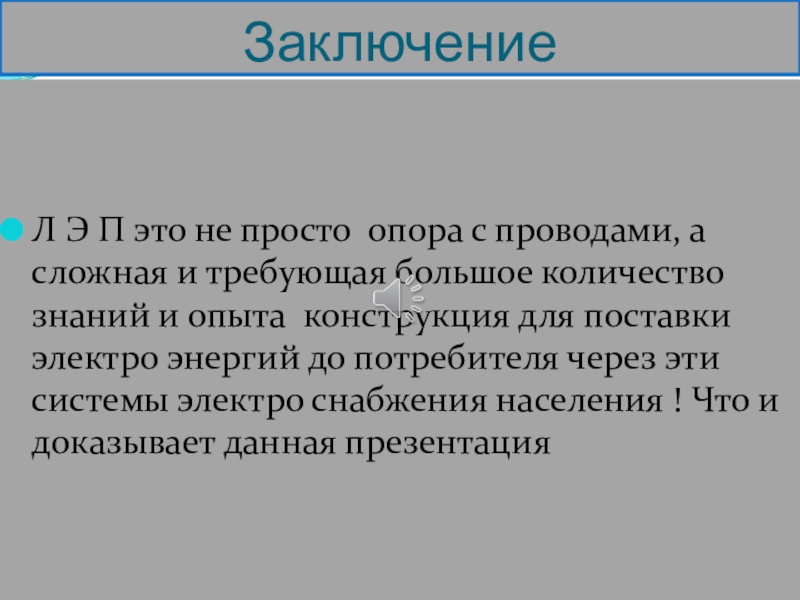

Слайд 44Заключение
Л Э П это не просто опора с проводами, а
сложная и требующая большое количество знаний и опыта конструкция для
поставки электро энергий до потребителя через эти системы электро снабжения населения ! Что и доказывает данная презентация
