Экстракорпоральная Мембранная Оксигенация
Содержание
- 1. Экстракорпоральная Мембранная Оксигенация
- 2. Эстракорпоральная мембранная оксигенация – инвазивный экстракорпоральный метод
- 3. История (1) Впервые метод экстракорпоральной мембранной оксигенации
- 4. История (2)1953 г. Gibbon с коллегами впервые
- 5. История (3)В настоящее время замену термину extracorporeal

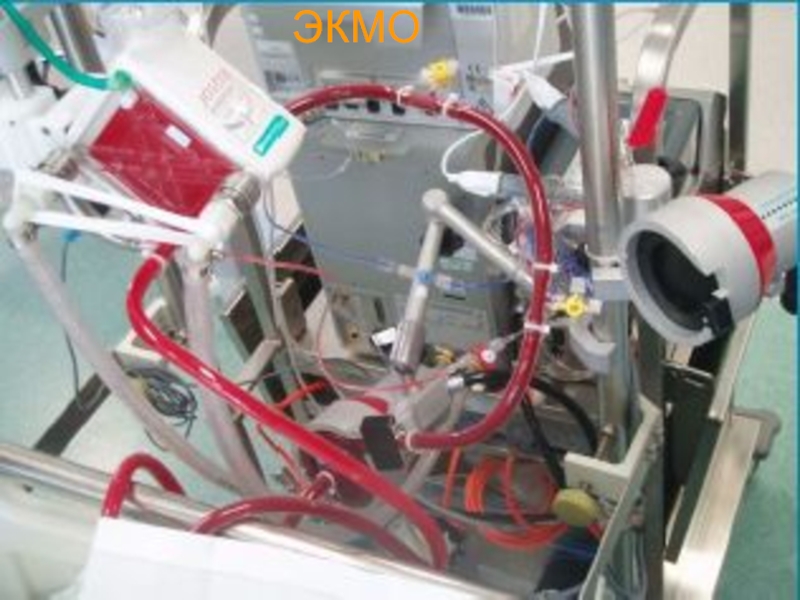

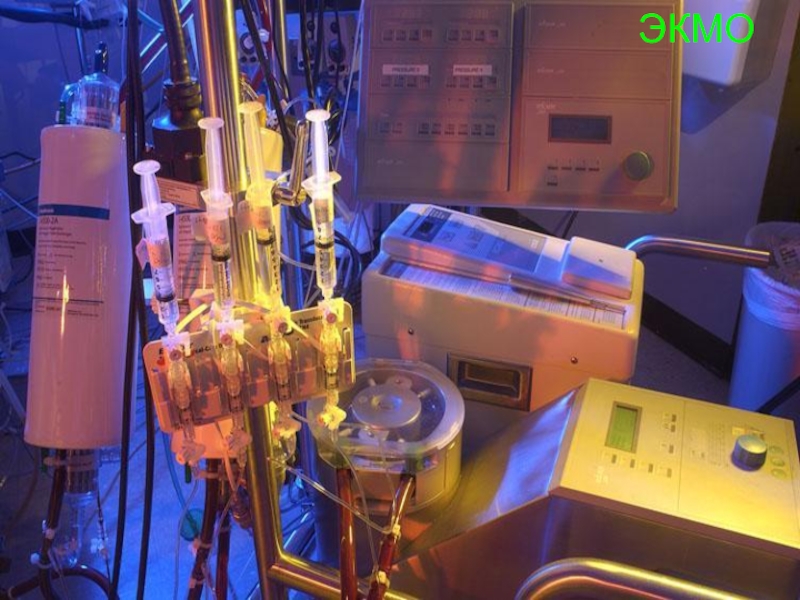

- 6. ЭКМО
- 7. ЭКМО
- 8. Слайд 8
- 9. Слайд 9
- 10. Оборудование ЭКМО Канюли для канюляции центральных либо
- 11. Канюли и 2-х просветный катетер
- 12. Насосы
- 13. Насос центрифужный
- 14. ОКСИГЕНАТОРполиметилпентен Квадрокс D из поли-4-метил-1-пентена диффузионная мембрана (без микропор). Скорость обмена=давление подачи х проницаемость
- 15. Работа оксигенатора
- 16. Газовый смеситель

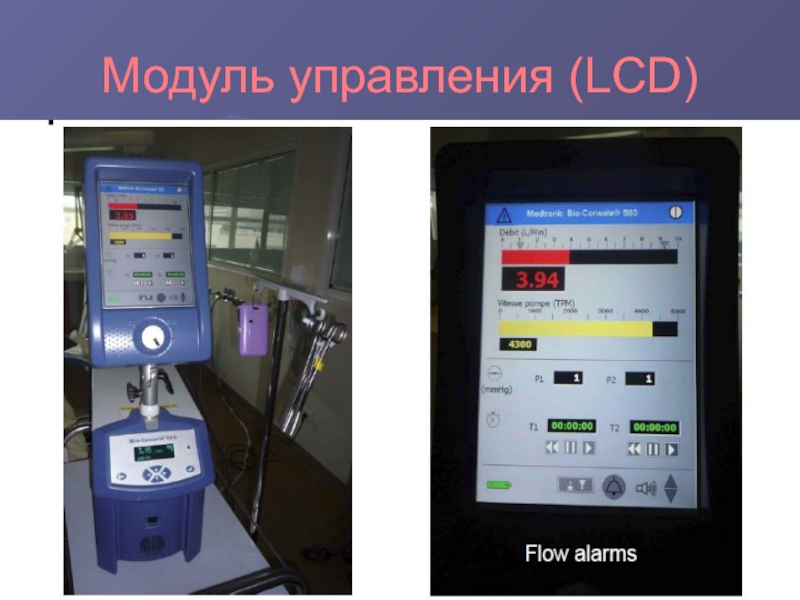

- 17. Модуль управления (LCD)
- 18. Основные отличия экстракорпоральной мембранной оксигенации от стандартного
- 19. Показания к ЭКМО У детей и взрослых кардиальные
- 20. Противопоказания (абсолютные)Состояния, при которых антикоагуляционная терапия строго
- 21. Противопоказания (относительные)Длительная ИВЛ более 7-10 днейМиокардиальная дисфункция
- 22. Способы канюляции (подключение ЭКМО) А. Вено-артериальное:
- 23. Артериовенозная (AV) схемаВарианты подключения ЭКМО по артериовенозной
- 24. VA ECMO
- 25. VA ECMO
- 26. Веновенозная (VV схема) А - дренаж из
- 27. VV ECMO плюсы:Возмжность избежать артериальной канюляцииОбеспечивает прямую
- 28. VV ECMO минусы:Может иметь место неадекватная доставка кислородаНе обеспечивает прямой поддержки сердцаВысокий риск рециркуляции
- 29. Начало ЭКМО • Анестезиологическое пособие+мониторинг •
- 30. Ведение пациента при ЭКМО (1)Дыхательная системаIMV с
- 31. Ведение пациента при ЭКМО (2)ГемодинамикаУ новорожденных СрАД
- 32. Ведение пациента при ЭКМО (3)Аналгезия и седацияКанюляция
- 33. Ведение пациента при ЭКМО (4)Лабораторные исследованияАЧТВ*1ч.ОАК+Тр, электролиты,
- 34. Ведение пациента при ЭКМО (5)Система кровиEr- масса
- 35. Ведение пациента при ЭКМО (6)Водный балансВ первые
- 36. Ведение пациента при ЭКМО (6)Профилактика инфицированияAmpicillinесли <
- 37. Завершение процедуры ЭКМОВозможно при:Восстановлении функций
- 38. Осложнения при ЭКМО.Неврологические:Нарушения мозгового кровообращенияСудорогиГеморрагические:ГемолизКоагулопатия потребленияТромбоцитопенияКровотечение в полости, в месте канюляции
- 39. Осложнения при ЭКМО.Ренальные:Олигурия (обычно вначале ЭКМО)Острый тубулярный
- 40. Осложнения при ЭКМО.Механические:Повреждение сосудов при канюляцииТромбообразование в

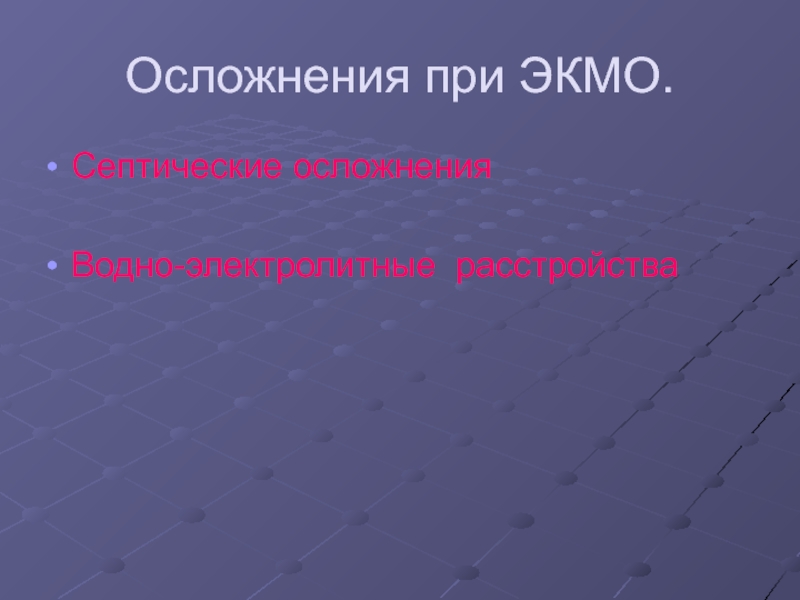

- 41. Осложнения при ЭКМО.Септические осложненияВодно-электролитные расстройства
- 42. Осложнения при ЭКМО.
- 43. СПАСИБО за внимание!
- 44. Скачать презентанцию
Эстракорпоральная мембранная оксигенация – инвазивный экстракорпоральный метод насыщения крови кислородом, при развитии тяжёлой дыхательной недостаточности. Используется у пациентов с остро развившимися и потенциально обратимой респираторной, сердечной или кардиореспираторной недостаточностью, которые не
Слайды и текст этой презентации

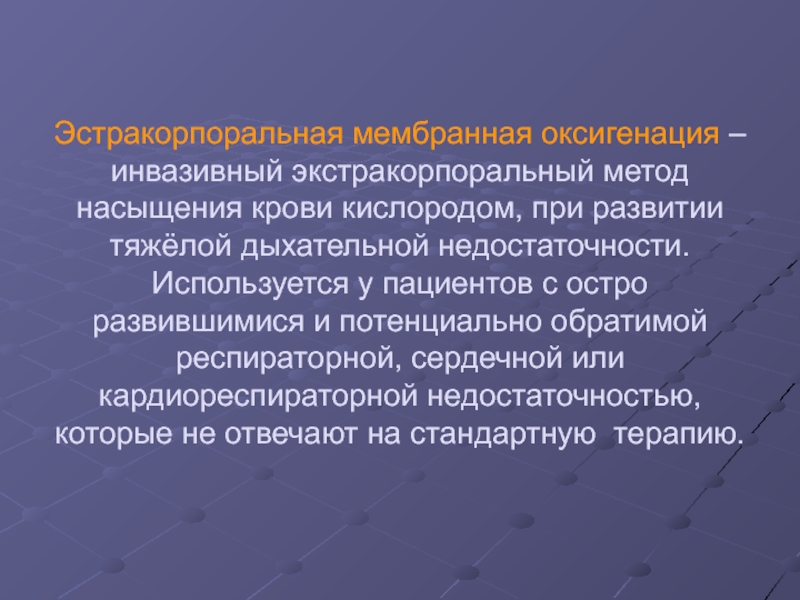

Слайд 2Эстракорпоральная мембранная оксигенация – инвазивный экстракорпоральный метод насыщения крови кислородом,
Слайд 3История (1)
Впервые метод экстракорпоральной мембранной оксигенации был применен у больного
с дыхательной недостаточностью J.A. Helmsworth в 1952 году. Однако до
создания современных мембранных оксигенаторов он не мог получить широкого распространения. Так же, как и новые методы вспомогательного кровообращения, мембранную оксигенацию применяли у умирающих больных, поэтому успех терапии был незначительным.

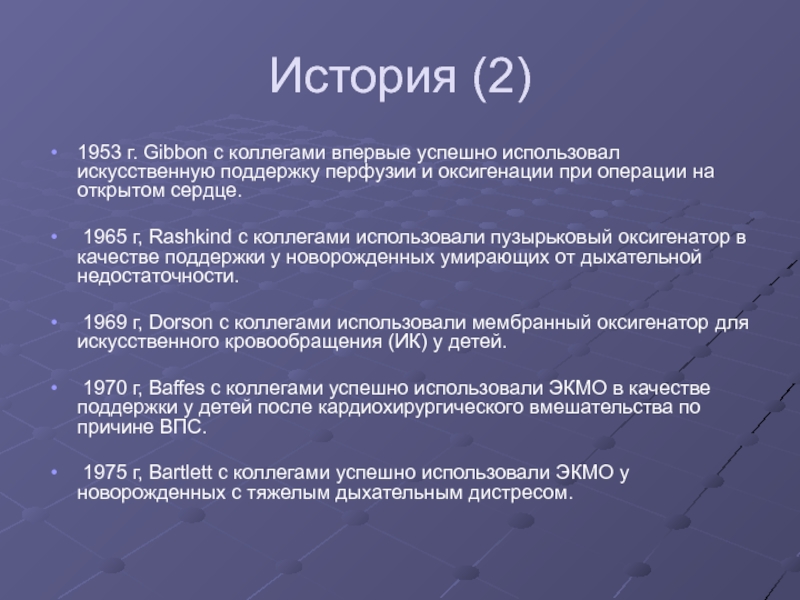

Слайд 4История (2)
1953 г. Gibbon с коллегами впервые успешно использовал искусственную
поддержку перфузии и оксигенации при операции на открытом сердце.
1965
г, Rashkind с коллегами использовали пузырьковый оксигенатор в качестве поддержки у новорожденных умирающих от дыхательной недостаточности.1969 г, Dorson с коллегами использовали мембранный оксигенатор для искусственного кровообращения (ИК) у детей.
1970 г, Baffes с коллегами успешно использовали ЭКМО в качестве поддержки у детей после кардиохирургического вмешательства по причине ВПС.
1975 г, Bartlett с коллегами успешно использовали ЭКМО у новорожденных с тяжелым дыхательным дистресом.
Слайд 5История (3)
В настоящее время замену термину extracorporeal membrane oxygenation (ECMO)
пришел модный термин extracorporeal life support (ECLS), т.к. экстракорпоральная поддержка
жизнеобеспечения (ECLS) подразумевает под собой так же и другие системы обход желудочка сердца (VAD) и собственно экстракорпоральное кровообращение (CBP), согласно номенклатуре ELSO-Extracorporeal Life Support Organization (1989) - организации экстракорпоральной поддержки жизнеобеспечения (ЭКПЖ).

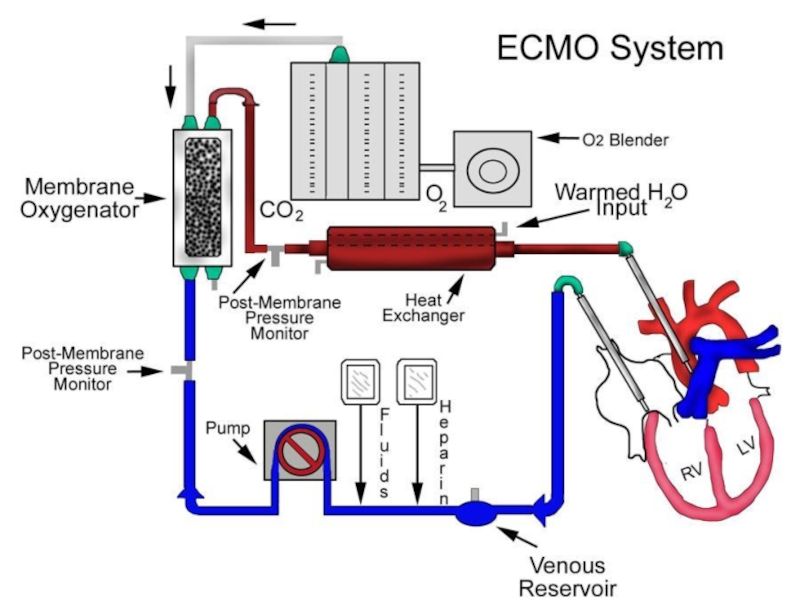

Слайд 10Оборудование ЭКМО

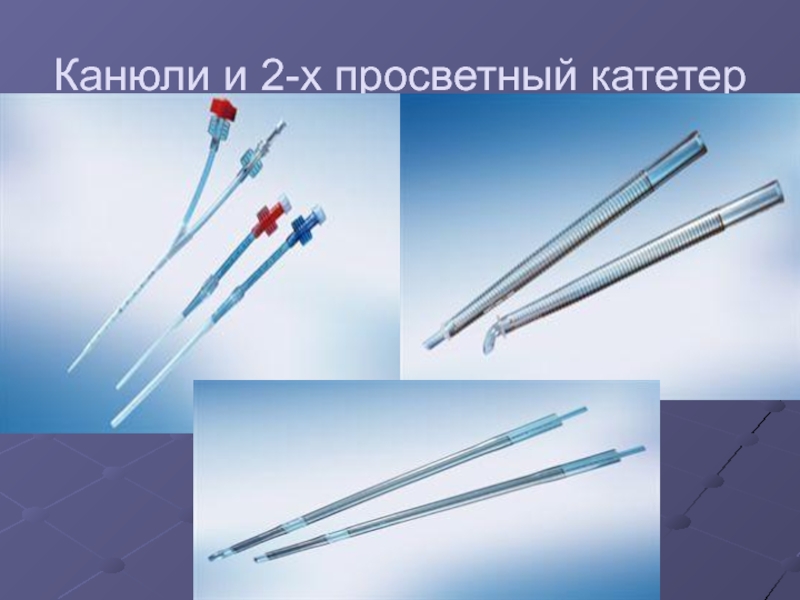

Канюли для канюляции центральных либо периферических сосудов, и 2-х
просветный катетер
Система магистралей

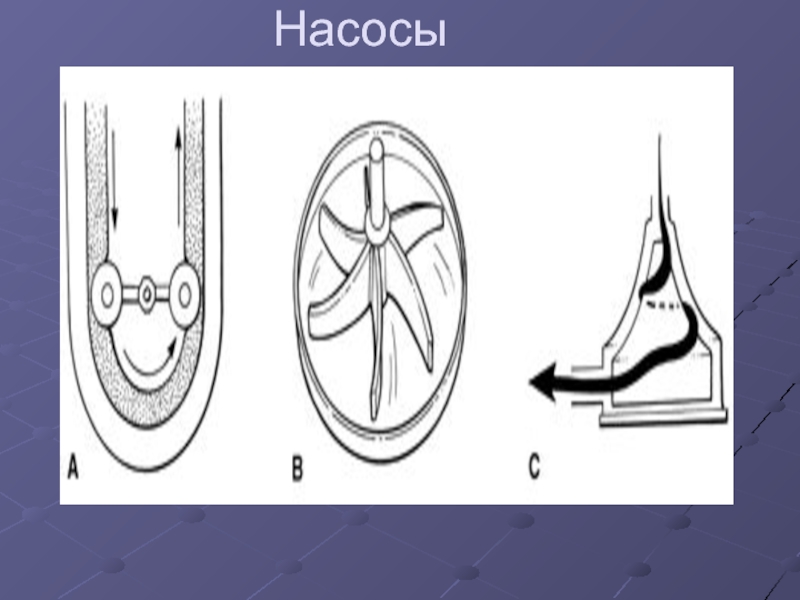

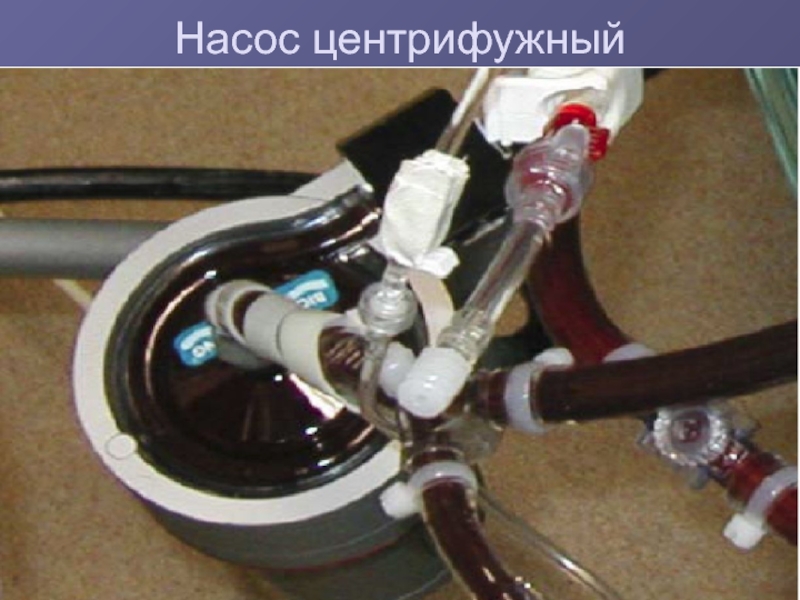

Насос. Виды насосов: роликовый (А), центрифужный (В), перистальтический
(С)ОКСИГЕНАТОР Квадрокс D из поли-4-метил-1-пентена диффузионная мембрана (без микропор)

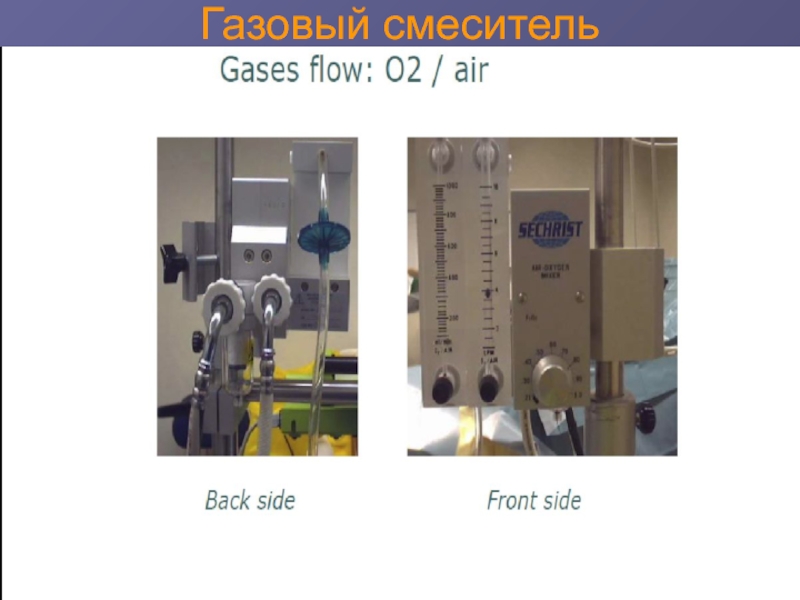

Газовый смеситель
Теплообменник
Модуль управления (LCD) Система безопасности
Датчики-детекторы воздушных пузырей
Артериальный фильтр
Датчики давления
Непрерывный on-line мониторинг газового состава крови прибором CDI-500

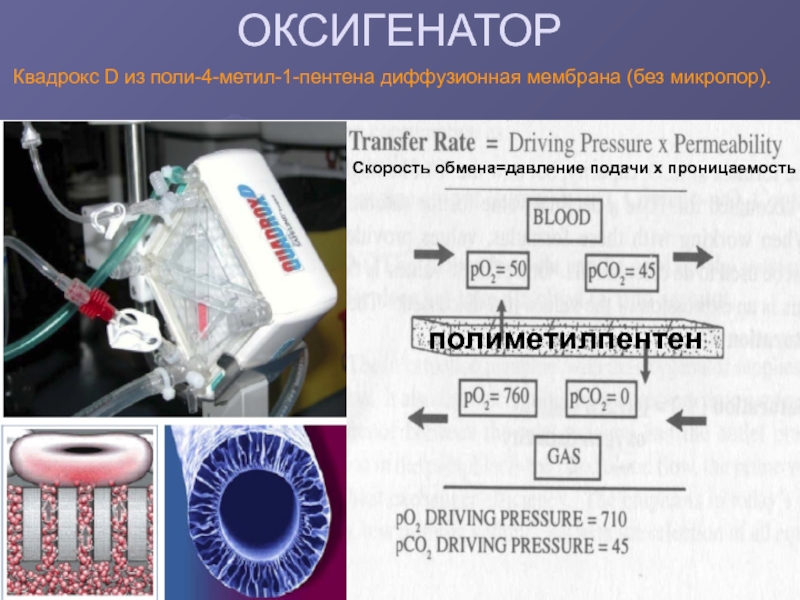

Слайд 14ОКСИГЕНАТОР
полиметилпентен
Квадрокс D из поли-4-метил-1-пентена диффузионная мембрана (без микропор).
Скорость обмена=давление подачи х проницаемость

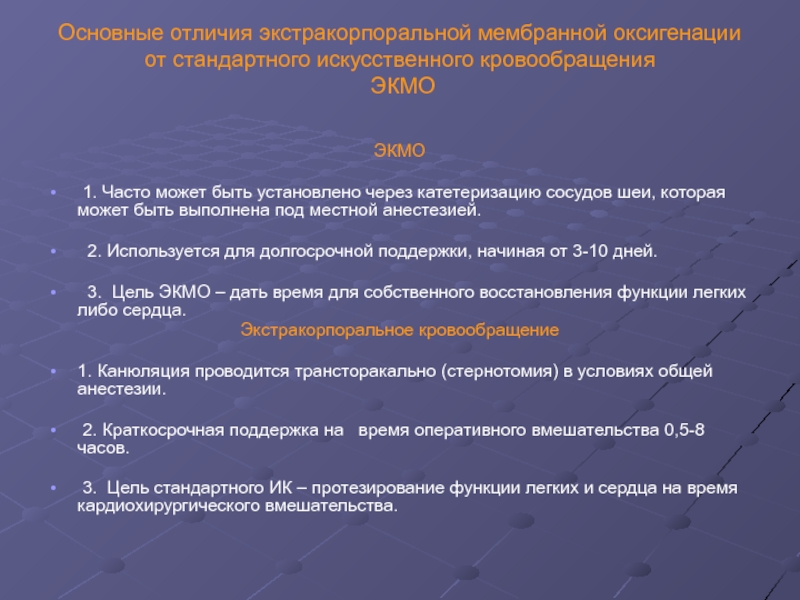

Слайд 18Основные отличия экстракорпоральной мембранной оксигенации от стандартного искусственного кровообращения
ЭКМО
ЭКМО
1. Часто
может быть установлено через катетеризацию сосудов шеи, которая может быть выполнена под местной анестезией.2. Используется для долгосрочной поддержки, начиная от 3-10 дней.
3. Цель ЭКМО – дать время для собственного восстановления функции легких либо сердца.
Экстракорпоральное кровообращение
1. Канюляция проводится трансторакально (стернотомия) в условиях общей анестезии.
2. Краткосрочная поддержка на время оперативного вмешательства 0,5-8 часов.
3. Цель стандартного ИК – протезирование функции легких и сердца на время кардиохирургического вмешательства.

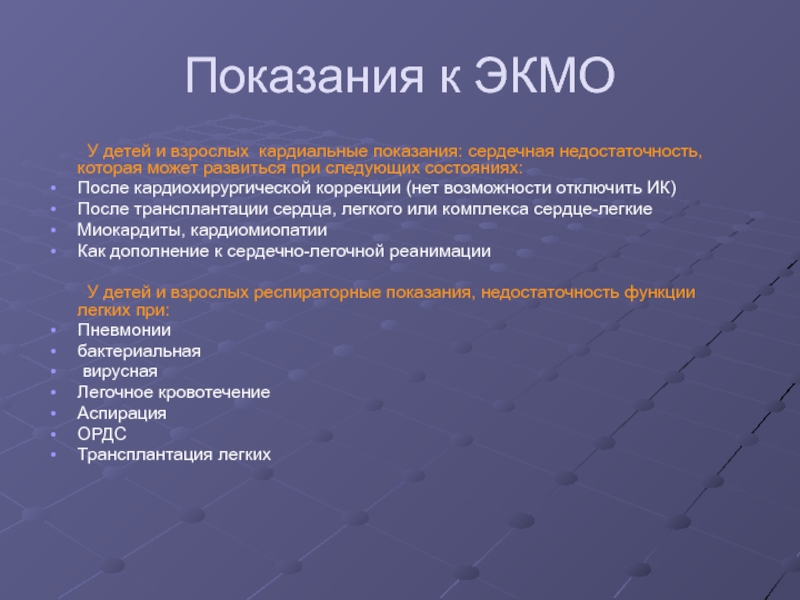

Слайд 19Показания к ЭКМО
У детей и взрослых кардиальные показания: сердечная недостаточность,
которая может развиться при следующих состояниях:
После кардиохирургической коррекции (нет
возможности отключить ИК)После трансплантации сердца, легкого или комплекса сердце-легкие
Миокардиты, кардиомиопатии
Как дополнение к сердечно-легочной реанимации
У детей и взрослых респираторные показания, недостаточность функции легких при:
Пневмонии
бактериальная
вирусная
Легочное кровотечение
Аспирация
ОРДС
Трансплантация легких

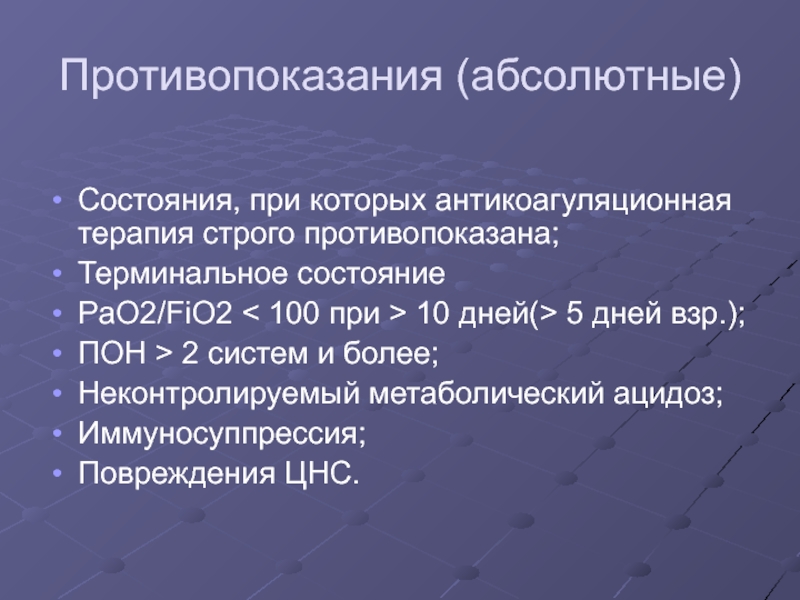

Слайд 20Противопоказания (абсолютные)
Состояния, при которых антикоагуляционная терапия строго противопоказана;
Терминальное состояние
PaO2/FiO2
100 при > 10 дней(> 5 дней взр.);
ПОН > 2
систем и более;Неконтролируемый метаболический ацидоз;
Иммуносуппрессия;
Повреждения ЦНС.

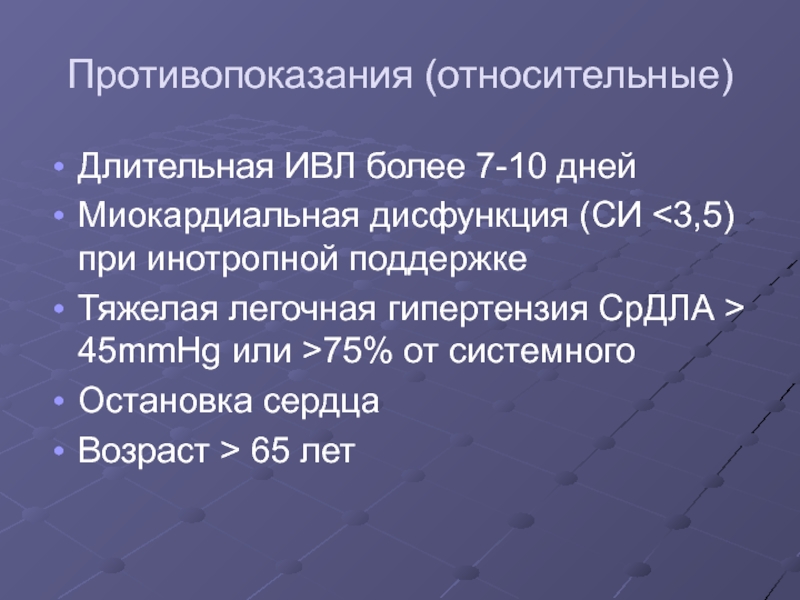

Слайд 21Противопоказания (относительные)
Длительная ИВЛ более 7-10 дней
Миокардиальная дисфункция (СИ
инотропной поддержке
Тяжелая легочная гипертензия СрДЛА > 45mmHg или >75% от
системногоОстановка сердца
Возраст > 65 лет

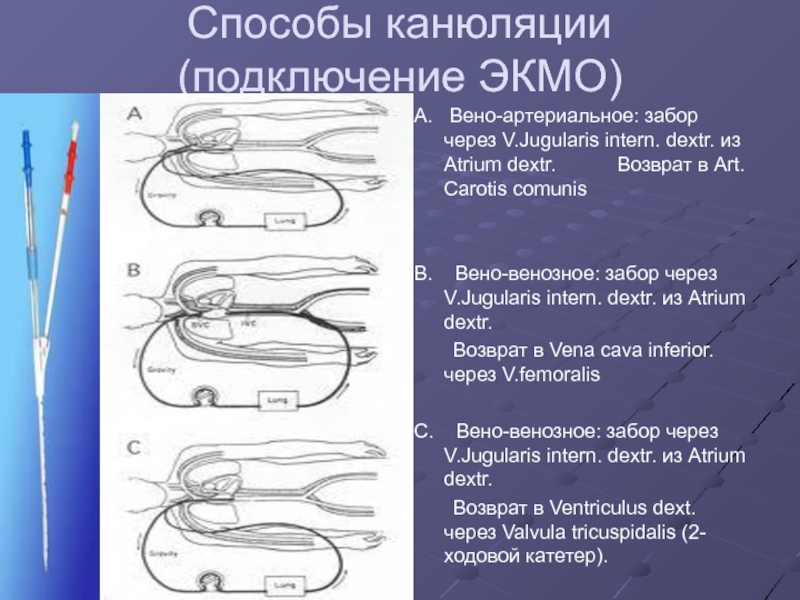

Слайд 22Способы канюляции (подключение ЭКМО)
А. Вено-артериальное: забор через V.Jugularis
intern. dextr. из Atrium dextr.
Возврат в Art. Carotis comunisВ. Вено-венозное: забор через V.Jugularis intern. dextr. из Atrium dextr.
Возврат в Vena cava inferior. через V.femoralis
С. Вено-венозное: забор через V.Jugularis intern. dextr. из Atrium dextr.
Возврат в Ventriculus dext. через Valvula tricuspidalis (2-ходовой катетер).

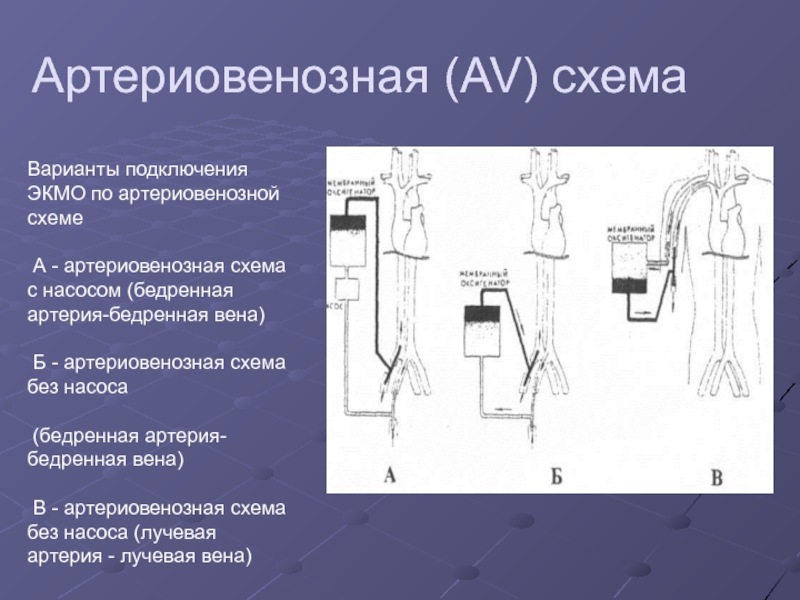

Слайд 23Артериовенозная (AV) схема
Варианты подключения ЭКМО по артериовенозной схеме
А -
артериовенозная схема с насосом (бедренная артерия-бедренная вена)
Б - артериовенозная
схема без насоса(бедренная артерия-бедренная вена)
В - артериовенозная схема без насоса (лучевая артерия - лучевая вена)

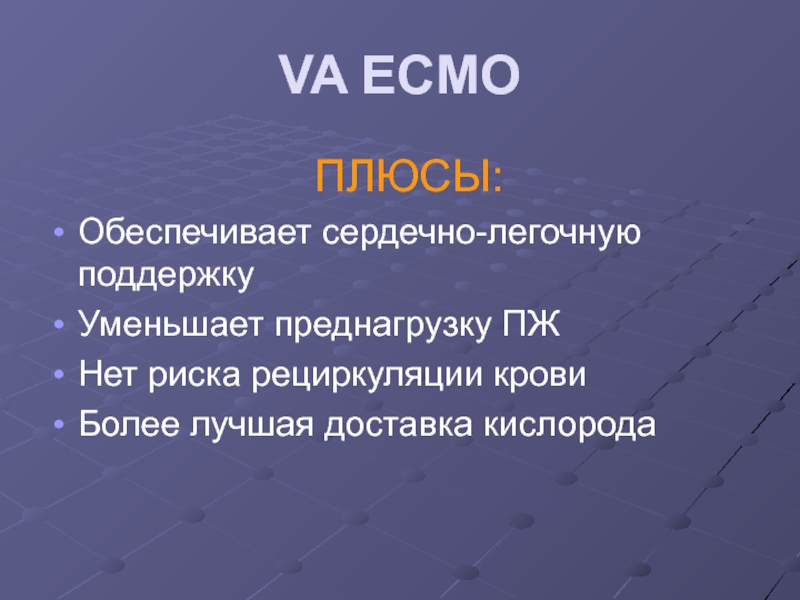

Слайд 24VA ECMO
Обеспечивает сердечно-легочную поддержку
Уменьшает преднагрузку ПЖ
Нет риска рециркуляции крови
Более лучшая доставка кислорода

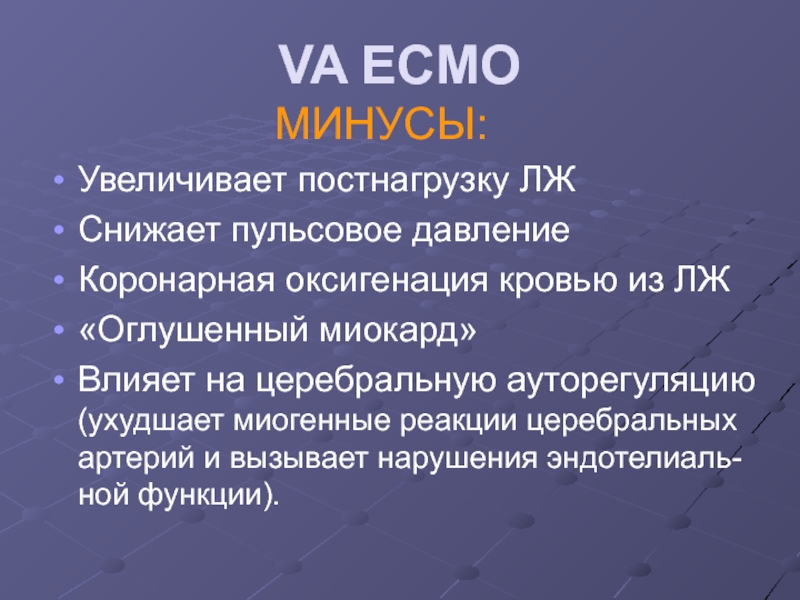

Слайд 25VA ECMO
МИНУСЫ:
Увеличивает постнагрузку ЛЖ
Снижает пульсовое давление
Коронарная оксигенация кровью
из ЛЖ «Оглушенный миокард»
Влияет на церебральную ауторегуляцию (ухудшает миогенные реакции церебральных артерий и вызывает нарушения эндотелиаль- ной функции).

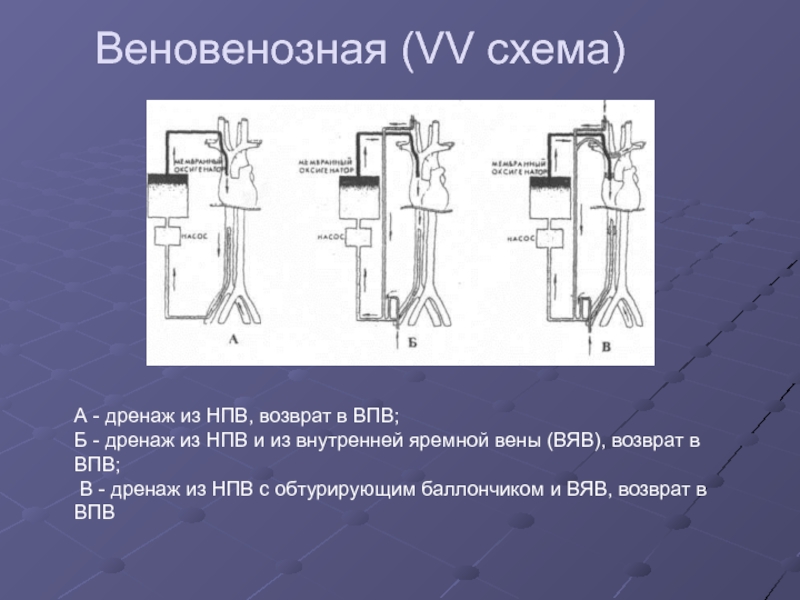

Слайд 26Веновенозная (VV схема)
А - дренаж из НПВ, возврат в ВПВ;
Б - дренаж из НПВ и из внутренней яремной вены
(ВЯВ), возврат в ВПВ;В - дренаж из НПВ с обтурирующим баллончиком и ВЯВ, возврат в ВПВ

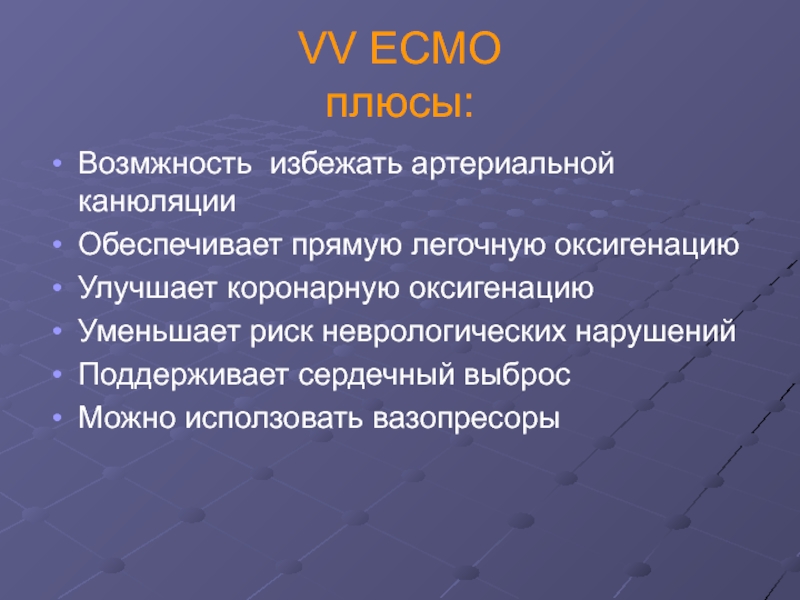

Слайд 27VV ECMO
плюсы:
Возмжность избежать артериальной канюляции
Обеспечивает прямую легочную оксигенацию
Улучшает коронарную оксигенацию
Уменьшает
риск неврологических нарушений
Поддерживает сердечный выброс
Можно исползовать вазопресоры

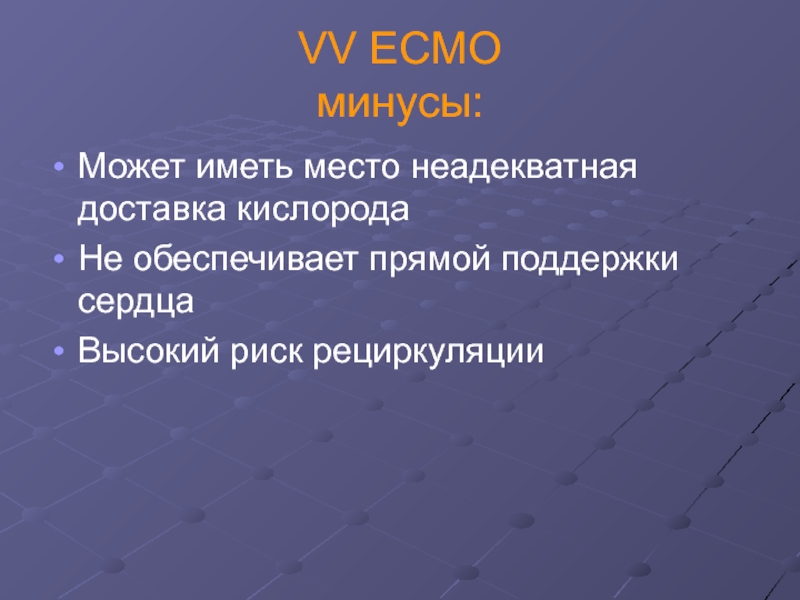

Слайд 28VV ECMO
минусы:
Может иметь место неадекватная доставка кислорода
Не обеспечивает прямой поддержки
сердца
Высокий риск рециркуляции
Слайд 29Начало ЭКМО
• Анестезиологическое пособие+мониторинг
• Сборка ЭКМО-контура.
•
Заполнение: растворы + препараты крови,
• Гепарин болюс
50-100 ед/кг, контроль АВСК. АВСК=180-240 сек. • Канюляция сосудов, соединение физиологического контура, открытие венозного забора, ЭКМО (насыщение +О2 и элиминация -СО2),возврат в сосудистое русло пациента.
Слайд 30Ведение пациента при ЭКМО (1)
Дыхательная система
IMV с ЧД 10-20*мин. FiO2=0,21-0,30
PIP=15-25
cmH2O; PEEP=3-5 cmH2O
Rg-ОГК каждый день
Строгая легочная гигиена
Профилактика ателектазов

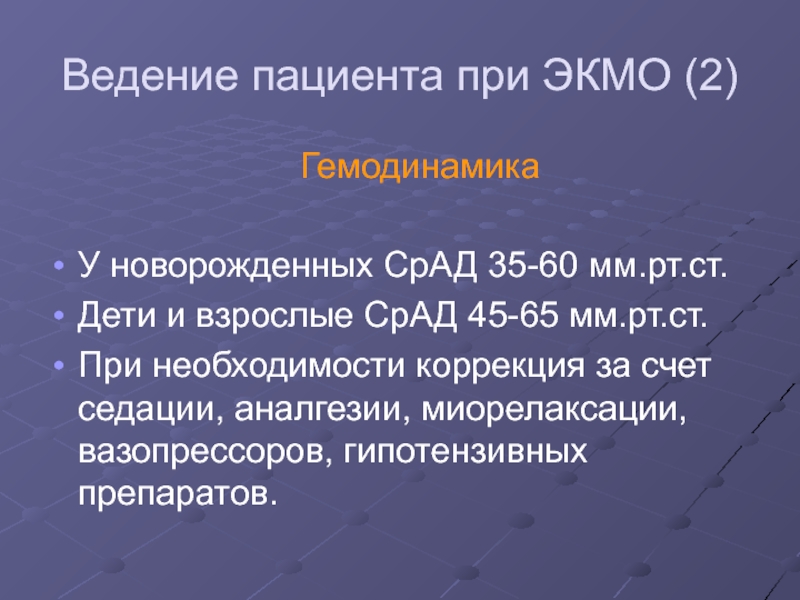

Слайд 31Ведение пациента при ЭКМО (2)
Гемодинамика
У новорожденных СрАД 35-60 мм.рт.ст.
Дети и
взрослые СрАД 45-65 мм.рт.ст.
При необходимости коррекция за счет седации, аналгезии,
миорелаксации, вазопрессоров, гипотензивных препаратов.
Слайд 32Ведение пациента при ЭКМО (3)
Аналгезия и седация
Канюляция принятые стандарты (морфин,
мидазолам).
При ЭКМО (морфин, мидазолам, при необходимости мышечные релаксанты (панкуроний),противосудорожные (фенобарбитал).
Деканюляция.
Принятые стандарты.

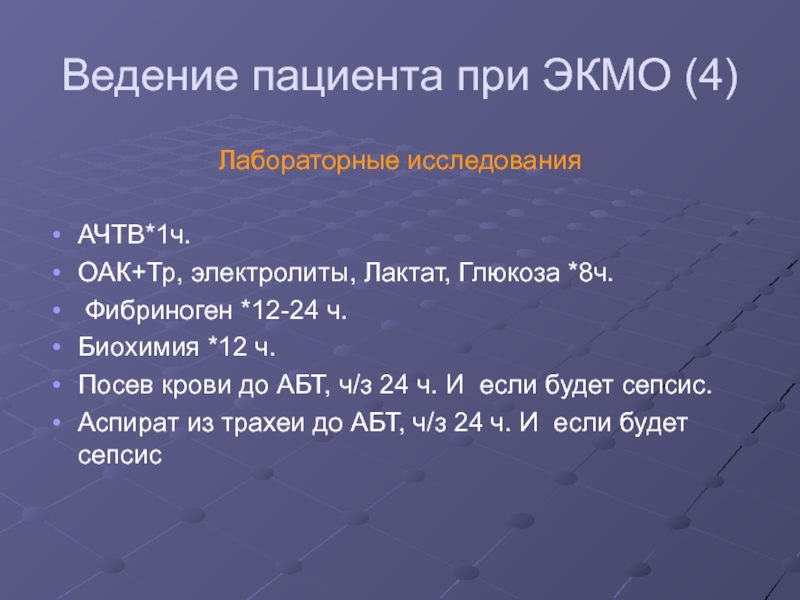

Слайд 33Ведение пациента при ЭКМО (4)
Лабораторные исследования
АЧТВ*1ч.
ОАК+Тр, электролиты, Лактат, Глюкоза *8ч.
Фибриноген *12-24 ч.
Биохимия *12 ч.
Посев крови до АБТ, ч/з 24
ч. И если будет сепсис.Аспират из трахеи до АБТ, ч/з 24 ч. И если будет сепсис

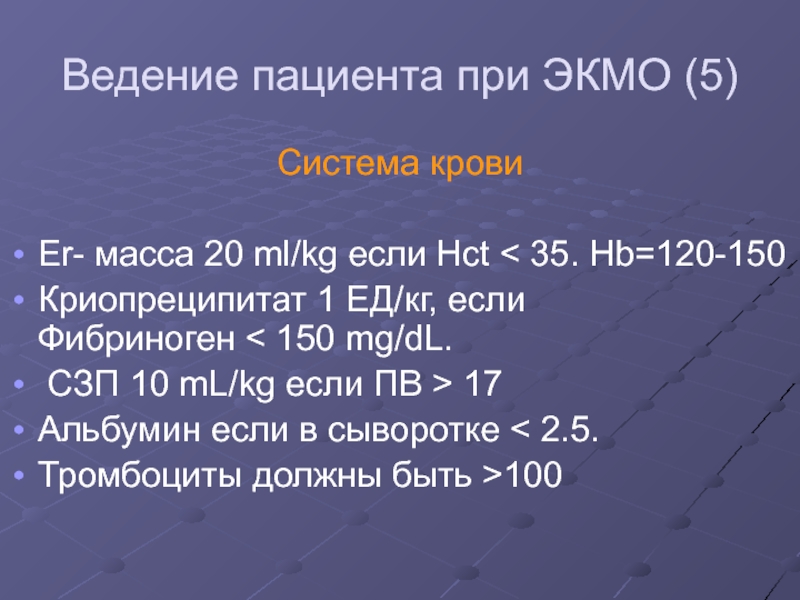

Слайд 34Ведение пациента при ЭКМО (5)
Система крови
Er- масса 20 ml/kg если
Hct < 35. Hb=120-150
Криопреципитат 1 ЕД/кг, если
Фибриноген < 150 mg/dL.СЗП 10 mL/kg если ПВ > 17
Альбумин если в сыворотке < 2.5.
Тромбоциты должны быть >100

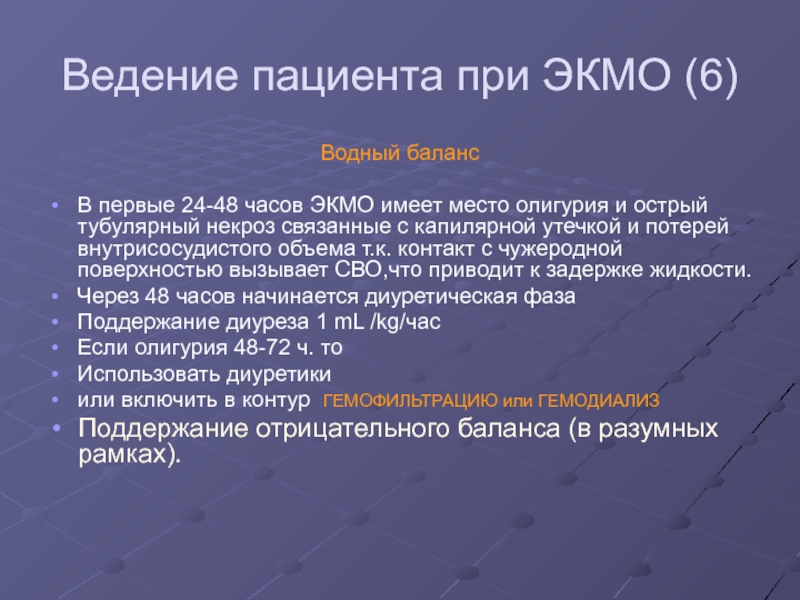

Слайд 35Ведение пациента при ЭКМО (6)
Водный баланс
В первые 24-48 часов ЭКМО
имеет место олигурия и острый тубулярный некроз связанные с капилярной
утечкой и потерей внутрисосудистого объема т.к. контакт с чужеродной поверхностью вызывает СВО,что приводит к задержке жидкости.Через 48 часов начинается диуретическая фаза
Поддержание диуреза 1 mL /kg/час
Если олигурия 48-72 ч. то
Использовать диуретики
или включить в контур ГЕМОФИЛЬТРАЦИЮ или ГЕМОДИАЛИЗ
Поддержание отрицательного баланса (в разумных рамках).
Слайд 36Ведение пациента при ЭКМО (6)
Профилактика инфицирования
Ampicillin
если < 14 дней 150
mg/kg IV через 12 h
если >14 дней 50 mg/kg IV
через 6 hOxacillin
если <14 дней 50 mg/kg IV через 12 h
если >14 дней 50 mg/kg IV через 6 h
Cefataxime
если <14 дней 50 mg/kg IV через 12 h
если >14 дней 50 mg/kg IV через 8 h

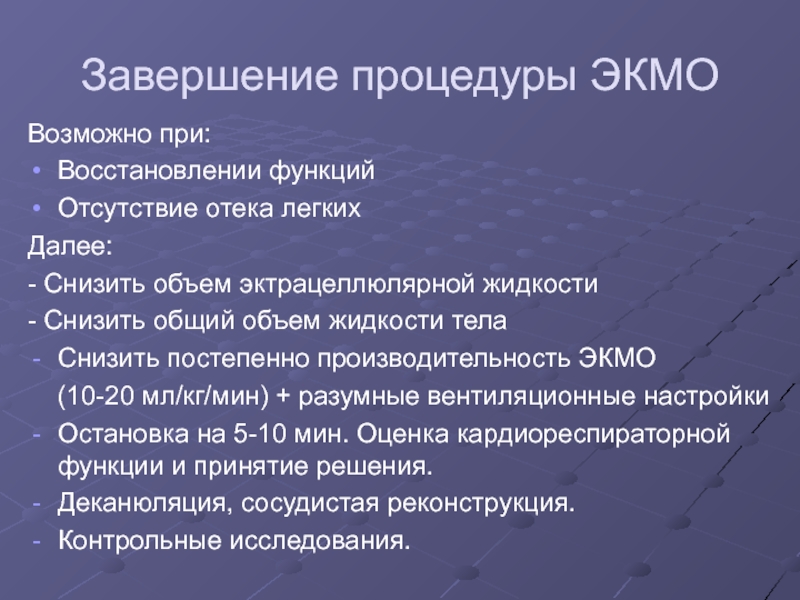

Слайд 37Завершение процедуры ЭКМО
Возможно при:
Восстановлении функций
Отсутствие отека
легкихДалее:
- Снизить объем эктрацеллюлярной жидкости
- Снизить общий объем жидкости тела
Снизить постепенно производительность ЭКМО
(10-20 мл/кг/мин) + разумные вентиляционные настройки
Остановка на 5-10 мин. Оценка кардиореспираторной функции и принятие решения.
Деканюляция, сосудистая реконструкция.
Контрольные исследования.
Слайд 38Осложнения при ЭКМО.
Неврологические:
Нарушения мозгового кровообращения
Судороги
Геморрагические:
Гемолиз
Коагулопатия потребления
Тромбоцитопения
Кровотечение в полости, в месте
канюляции

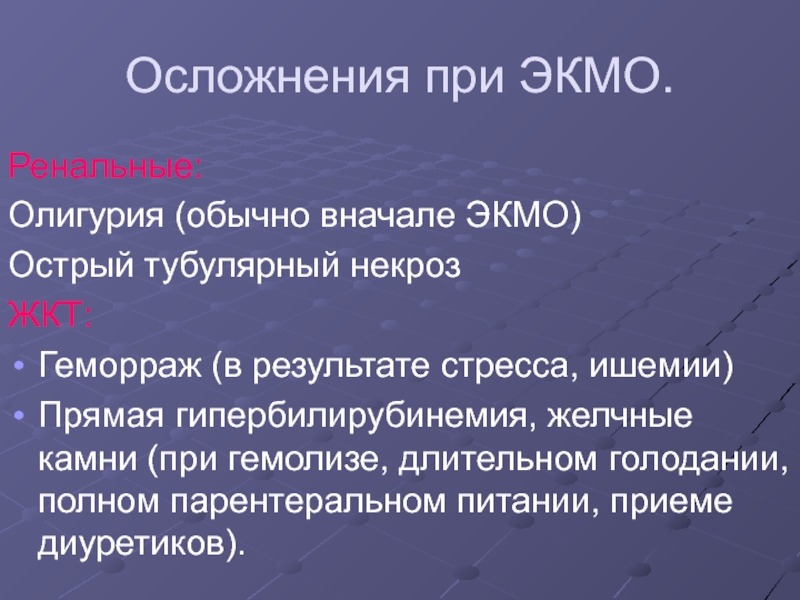

Слайд 39Осложнения при ЭКМО.
Ренальные:
Олигурия (обычно вначале ЭКМО)
Острый тубулярный некроз
ЖКТ:
Геморраж (в результате
стресса, ишемии)
Прямая гипербилирубинемия, желчные камни (при гемолизе, длительном голодании, полном
парентеральном питании, приеме диуретиков).

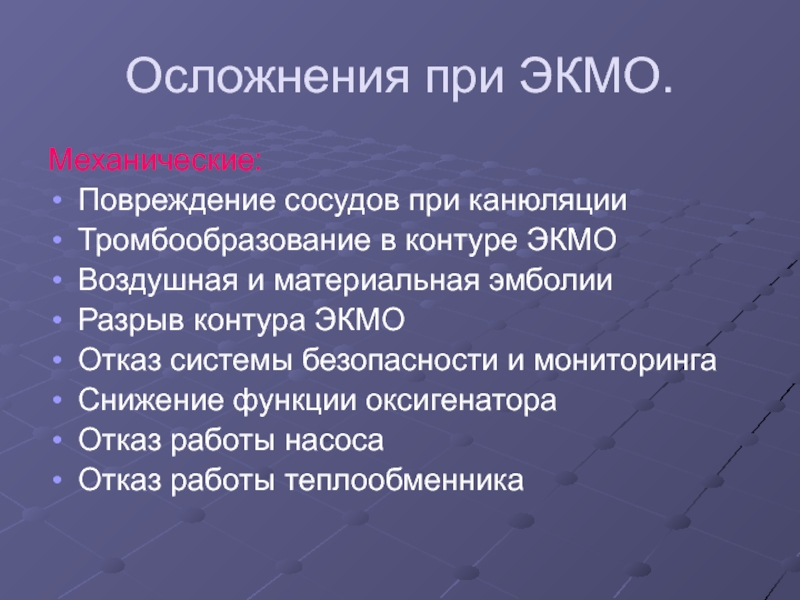

Слайд 40Осложнения при ЭКМО.
Механические:
Повреждение сосудов при канюляции
Тромбообразование в контуре ЭКМО
Воздушная и
материальная эмболии
Разрыв контура ЭКМО
Отказ системы безопасности и мониторинга
Снижение функции оксигенатора
Отказ
работы насосаОтказ работы теплообменника
Слайд 42Осложнения при ЭКМО.
Сердечно-сосудистые:
Оглушенный миокард
(снижение ФУ более чем на 25% от исходного и возвращается
к норме спустя 48 часов)Гипертензия – риск кровотечения и ОНМК
Аритмии
Тампонада перикарда
Легочные:
Пневмоторакс
Легочное кровотечение
