Электрические нагрузки промышленных предприятий

преобразования электрической энергии в другой вид энергии.

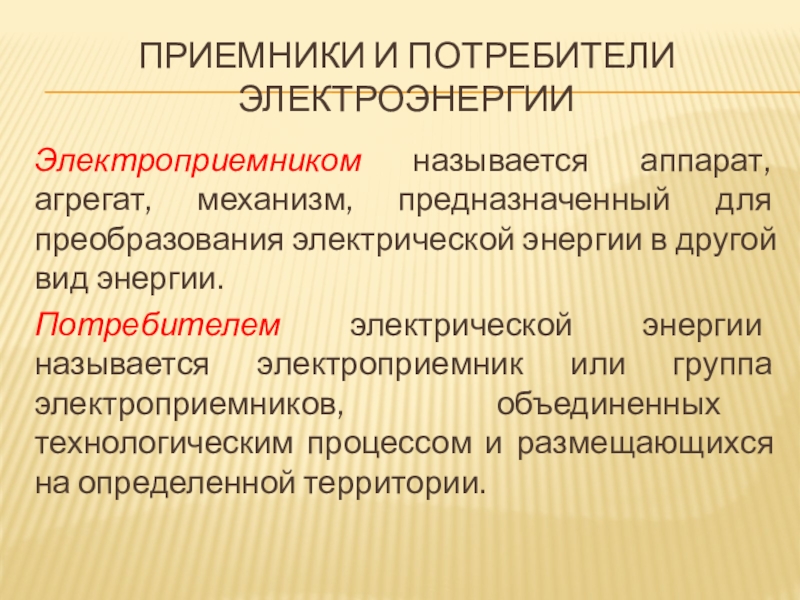

Потребителем электрической энергии называется

электроприемник или группа электроприемников, объединенных технологическим процессом и размещающихся на определенной территории.

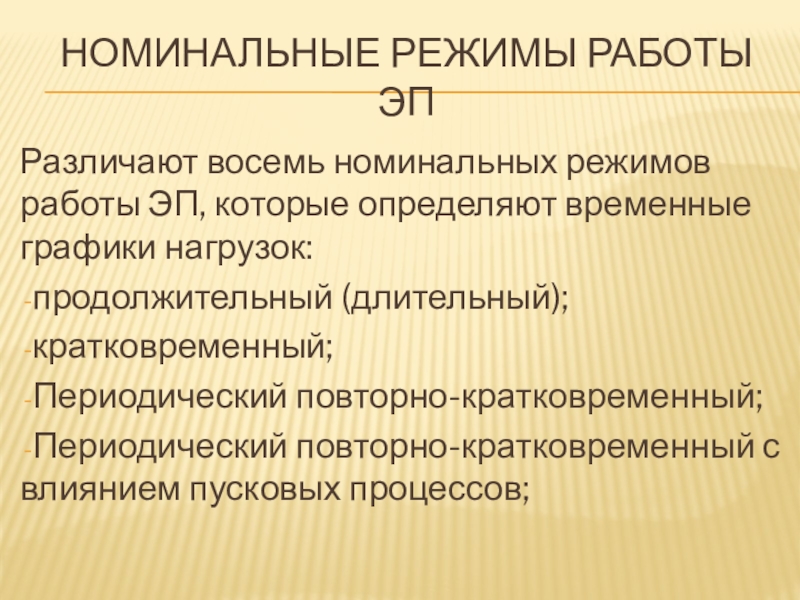

определяют временные графики нагрузок:
продолжительный (длительный);
кратковременный;
Периодический повторно-кратковременный;

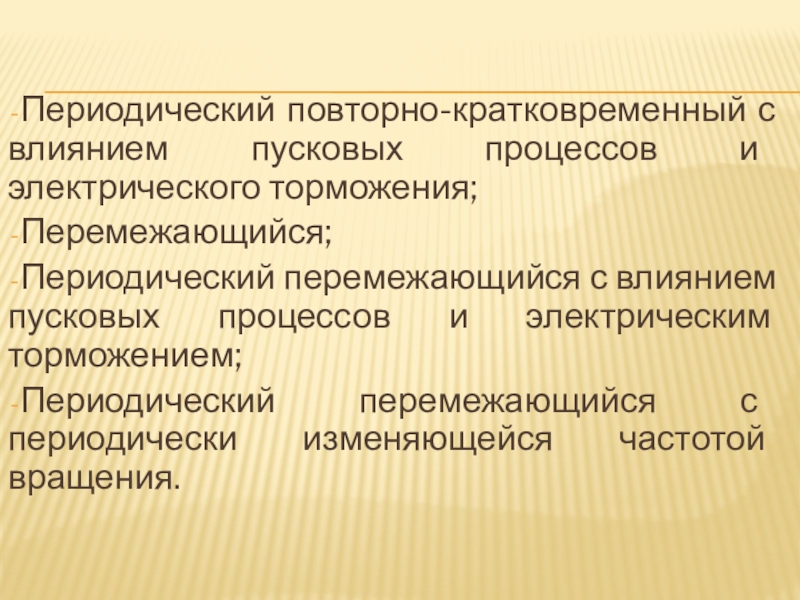

Периодический повторно-кратковременный с влиянием пусковых

процессов;

процессов и электрического торможения;
Перемежающийся;
Периодический перемежающийся с влиянием пусковых процессов и

электрическим торможением;
Периодический перемежающийся с периодически изменяющейся частотой вращения.

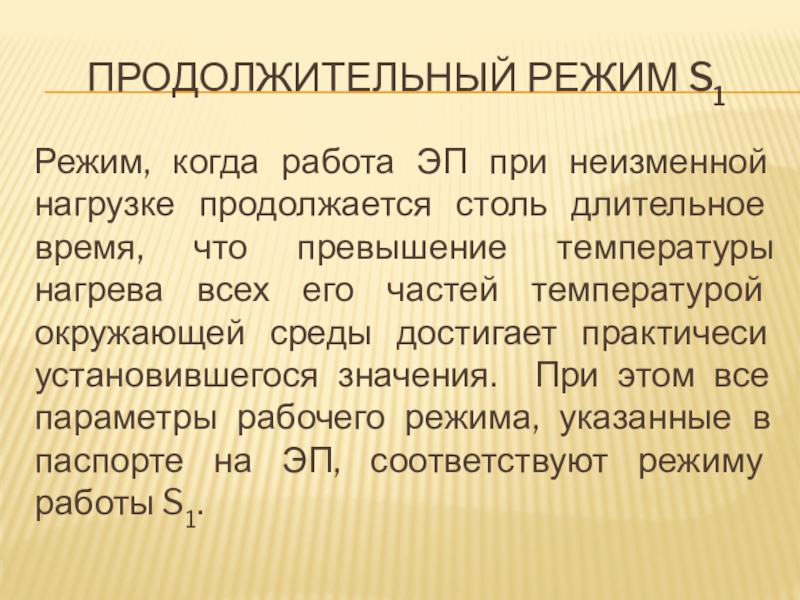

столь длительное время, что превышение температуры нагрева всех его частей

температурой окружающей среды достигает практичеси установившегося значения. При этом все параметры рабочего режима, указанные в паспорте на ЭП, соответствуют режиму работы S1.

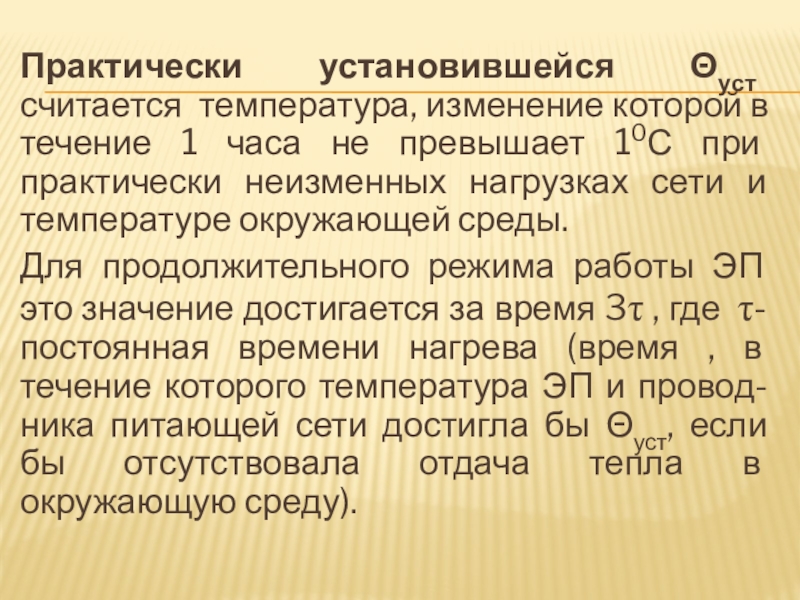

изменение которой в течение 1 часа не превышает 10С при

практически неизменных нагрузках сети и температуре окружающей среды.

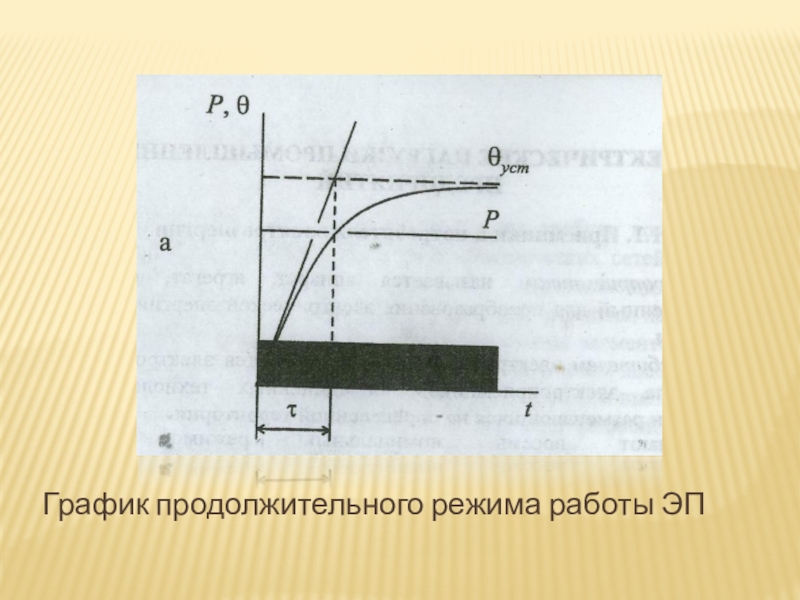

Для продолжительного режима работы ЭП это значение достигается за время 3τ , где τ- постоянная времени нагрева (время , в течение которого температура ЭП и провод-ника питающей сети достигла бы Θуст, если бы отсутствовала отдача тепла в окружающую среду).

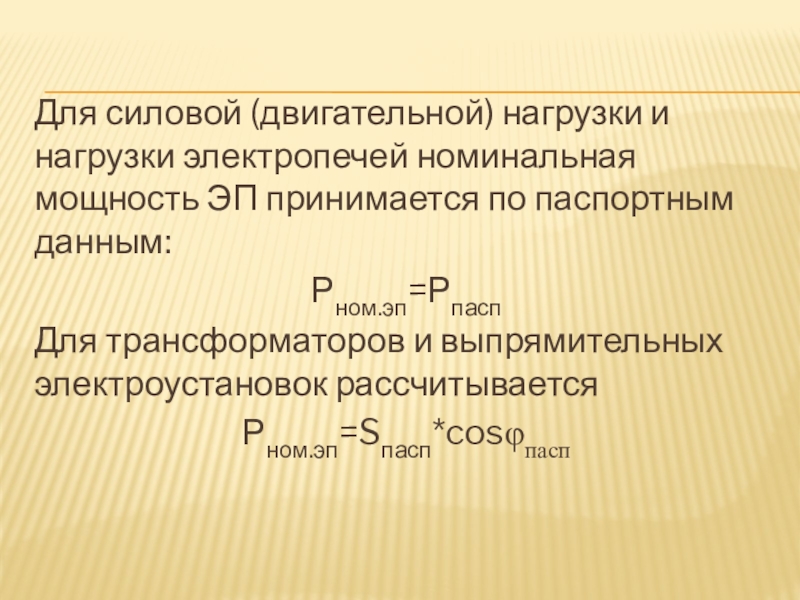

ЭП принимается по паспортным данным:
Рном.эп=Рпасп
Для трансформаторов и выпрямительных электроустановок рассчитывается
Рном.эп=Sпасп*cosφпасп

работы ЭП

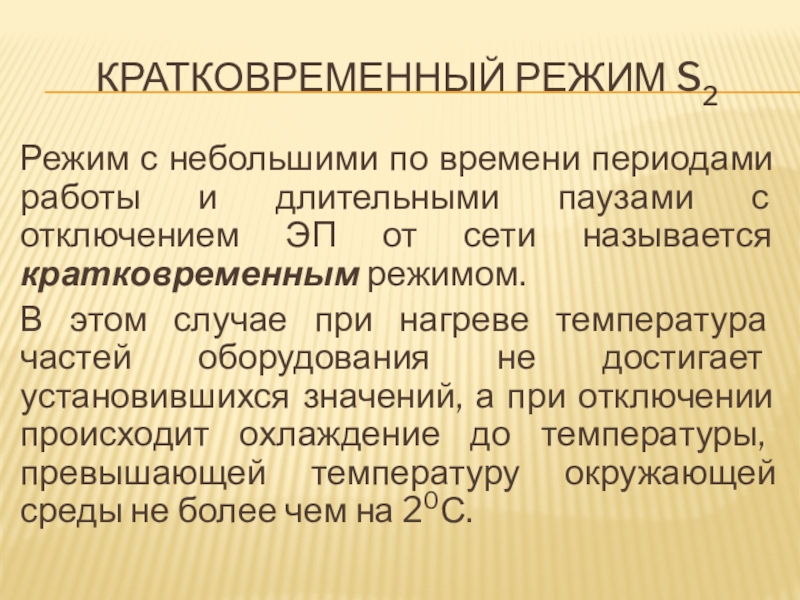

длительными паузами с отключением ЭП от сети называется кратковременным режимом.
В

этом случае при нагреве температура частей оборудования не достигает установившихся значений, а при отключении происходит охлаждение до температуры, превышающей температуру окружающей среды не более чем на 20С.

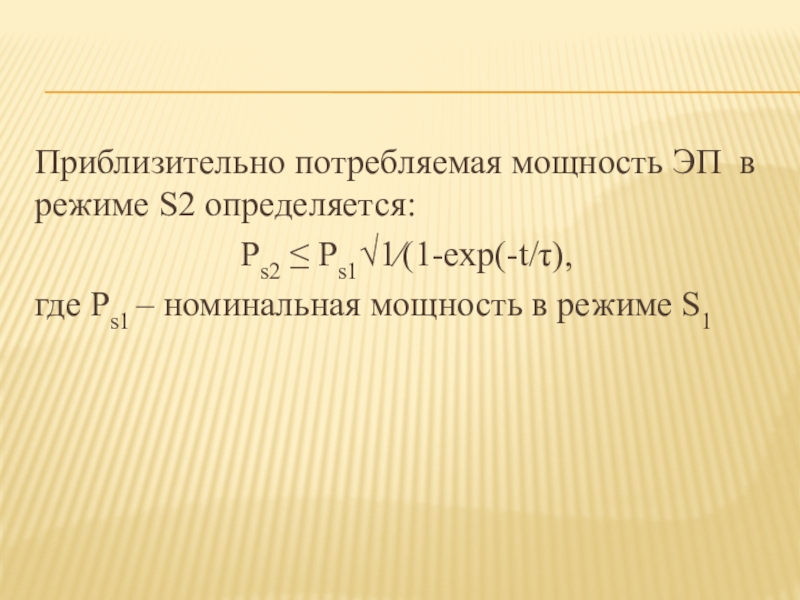

S2 определяется:
Рs2 ≤ Ps1√1∕(1-exp(-t/τ),
где Ps1 – номинальная мощность в режиме

S1

температуры

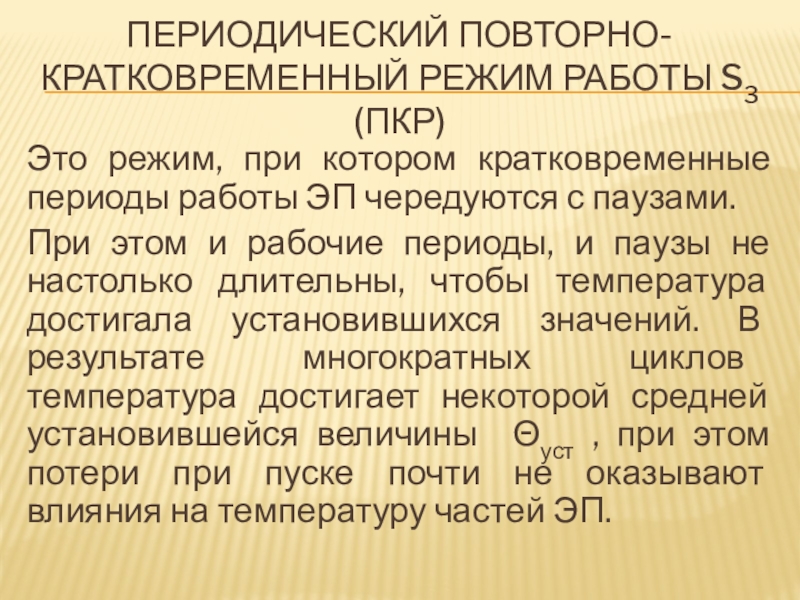

периоды работы ЭП чередуются с паузами.
При этом и рабочие периоды,

и паузы не настолько длительны, чтобы температура достигала установившихся значений. В результате многократных циклов температура достигает некоторой средней установившейся величины Θуст , при этом потери при пуске почти не оказывают влияния на температуру частей ЭП.

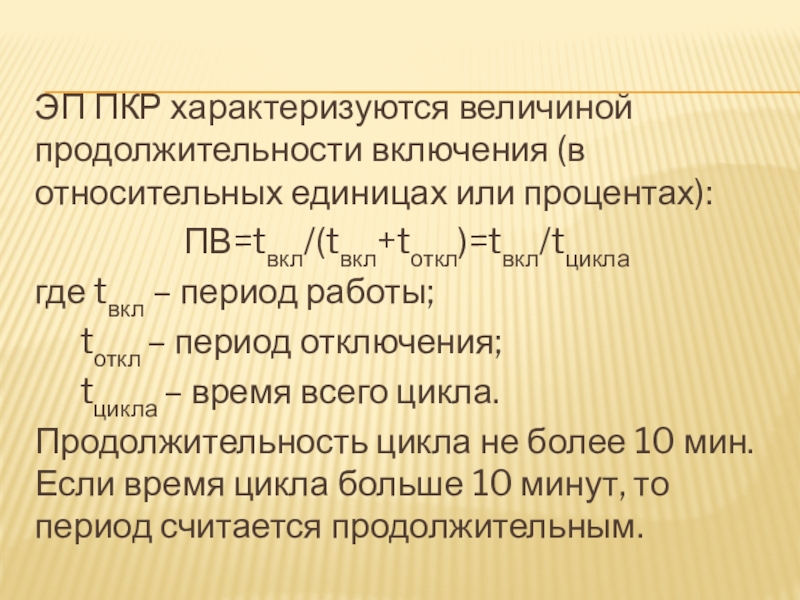

продолжительности включения (в относительных единицах или процентах):
ПВ=tвкл/(tвкл+tоткл)=tвкл/tцикла
где tвкл – период

работы;
tоткл – период отключения;
tцикла – время всего цикла.
Продолжительность цикла не более 10 мин. Если время цикла больше 10 минут, то период считается продолжительным.

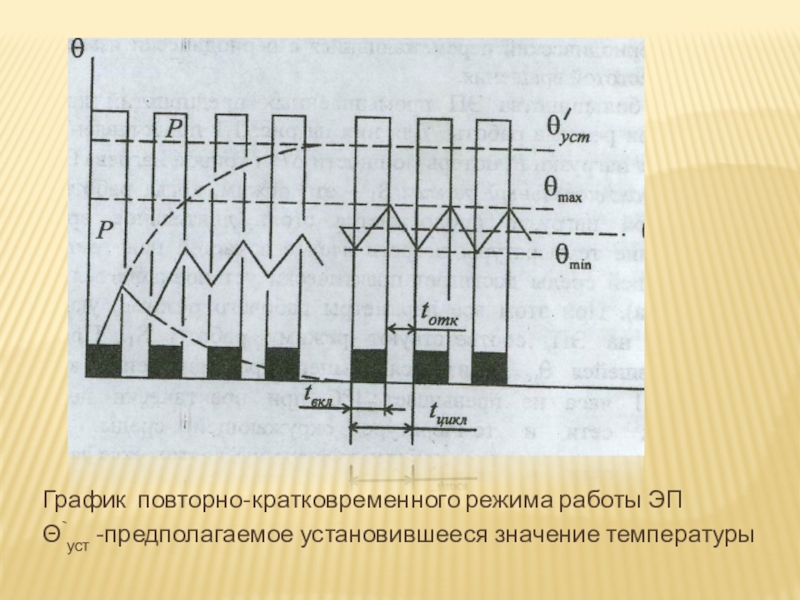

ЭП
Θ`уст -предполагаемое установившееся значение температуры

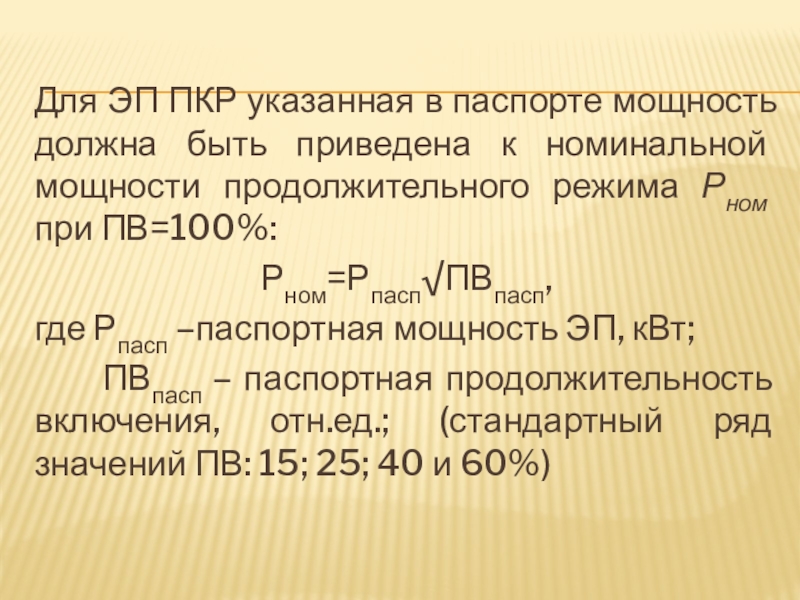

мощность должна быть приведена к номинальной мощности продолжительного режима Рном

при ПВ=100%:
Рном=Рпасп√ПВпасп,
где Рпасп –паспортная мощность ЭП, кВт;
ПВпасп – паспортная продолжительность включения, отн.ед.; (стандартный ряд значений ПВ: 15; 25; 40 и 60%)

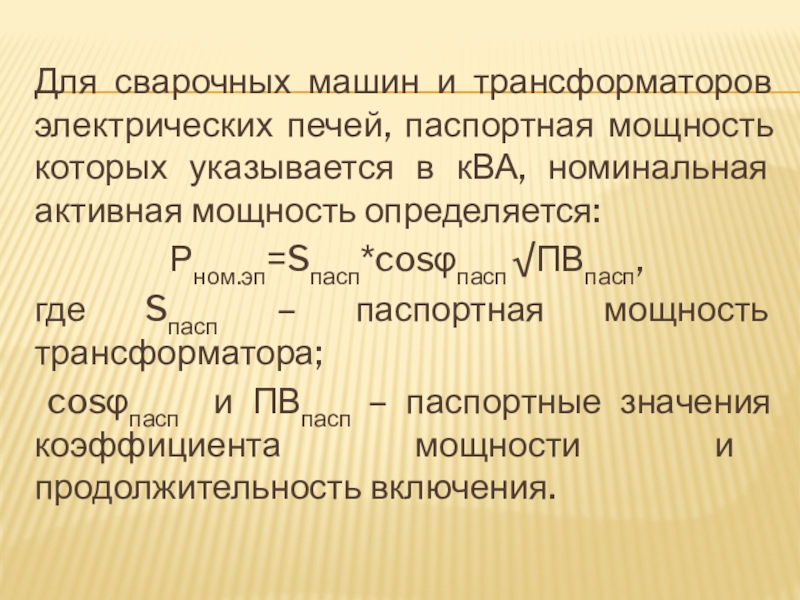

трансформаторов электрических печей, паспортная мощность которых указывается в кВА, номинальная

активная мощность определяется:
Рном.эп=Sпасп*cosφпасп √ПВпасп,
где Sпасп – паспортная мощность трансформатора;
cosφпасп и ПВпасп – паспортные значения коэффициента мощности и продолжительность включения.

ВПР)

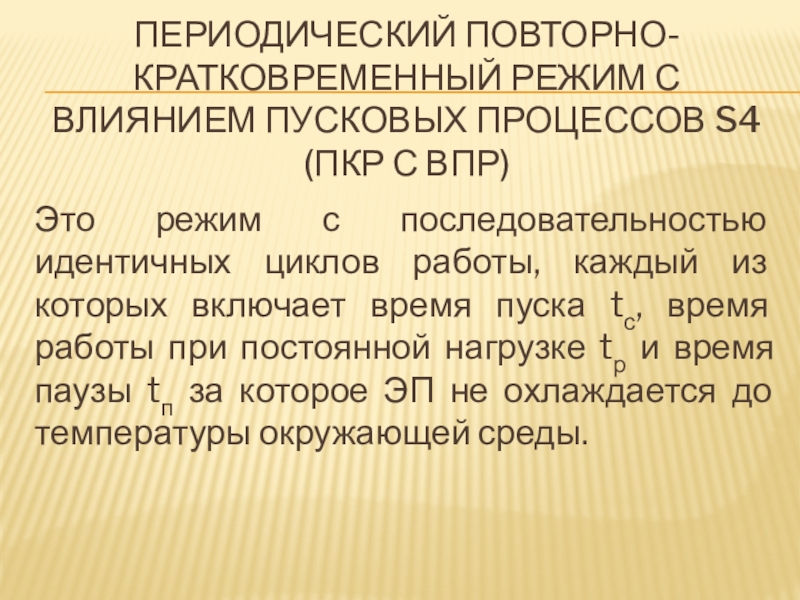

Это режим с последовательностью идентичных циклов работы, каждый из которых

включает время пуска tс, время работы при постоянной нагрузке tр и время паузы tп за которое ЭП не охлаждается до температуры окружающей среды.

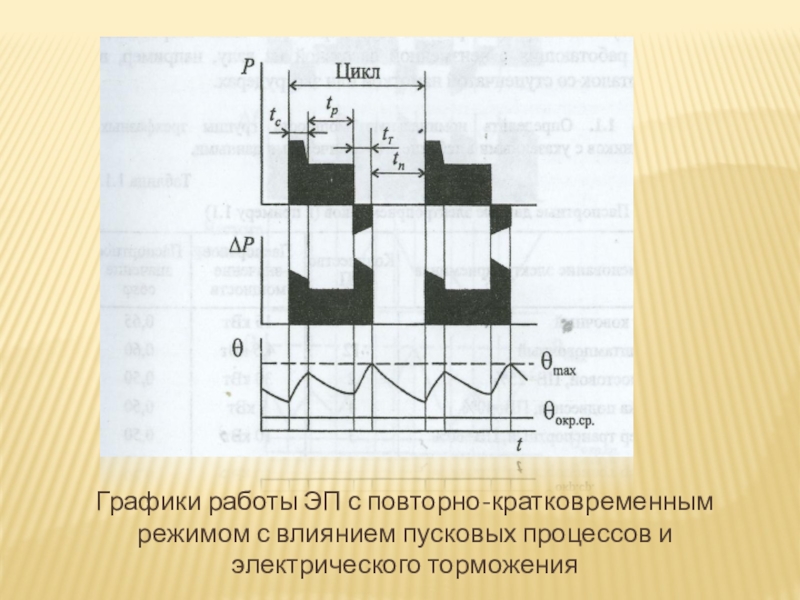

повторно-кратковременным режимом с влиянием пусковых процессов

S5 (ПКР с ВПР и ЭТ)
Режим отличается от режима S4

наличием дополнительного периода быстрого электрического торможения tм.
Характерен для приводов лифтов и подъемно-транспортных систем.

режимом с влиянием пусковых процессов и электрического торможения

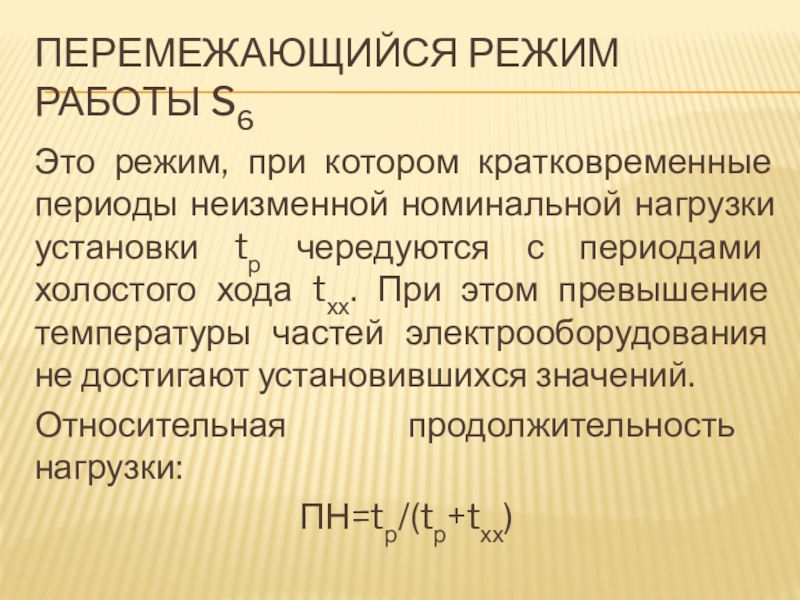

номинальной нагрузки установки tр чередуются с периодами холостого хода tхх.

При этом превышение температуры частей электрооборудования не достигают установившихся значений.
Относительная продолжительность нагрузки:
ПН=tр/(tр+tхх)

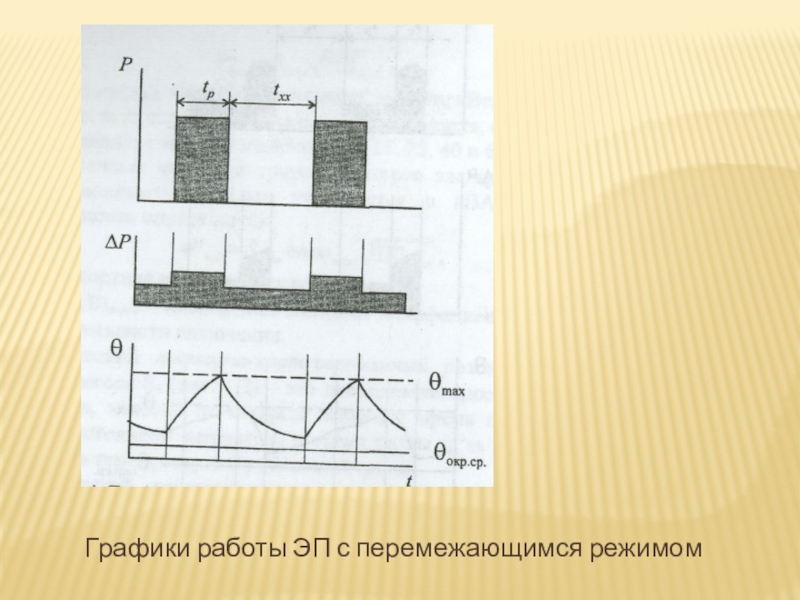

с перемежающимся режимом

s7
Это режим, который состоит из последовательности идентичных циклов, содержащих время

пуска tc, время работы с постоянной нагрузкой tр и время быстрого торможения tт.

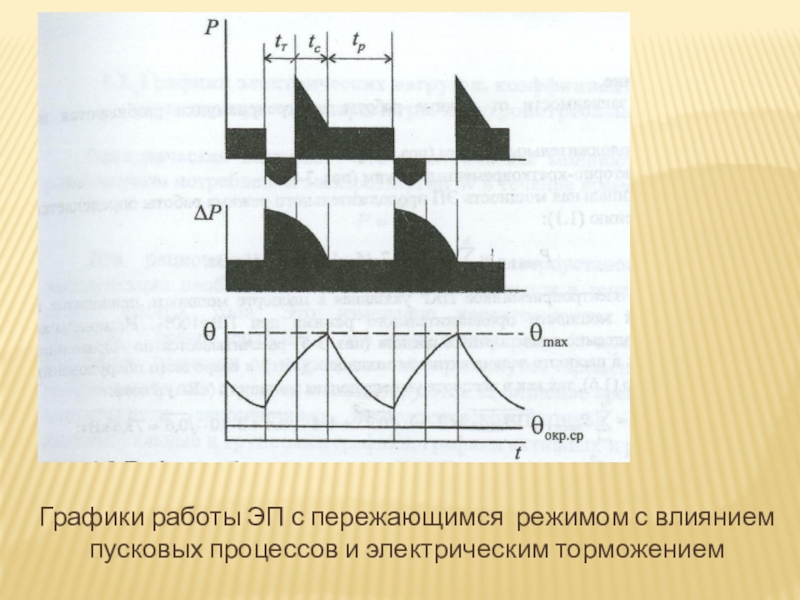

режимом с влиянием пусковых процессов и электрическим торможением

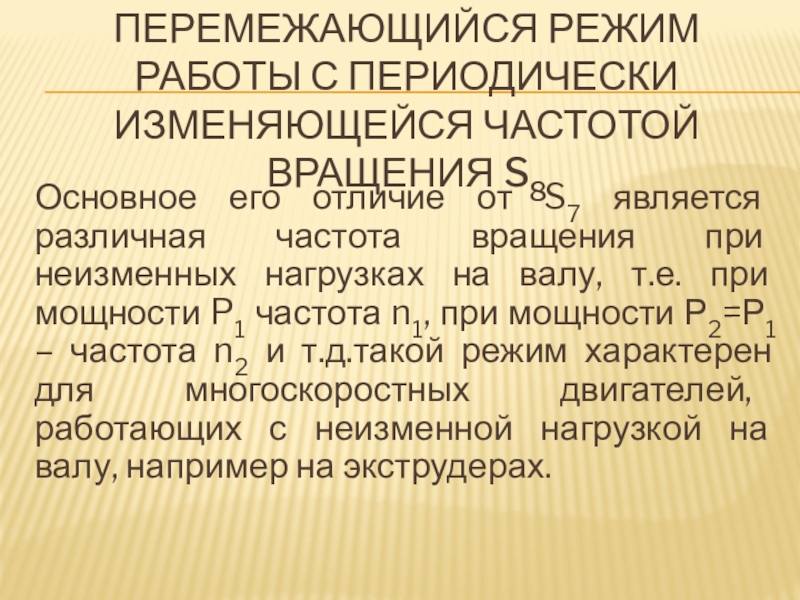

отличие от S7 является различная частота вращения при неизменных нагрузках

на валу, т.е. при мощности P1 частота n1, при мощности Р2=Р1 – частота n2 и т.д.такой режим характерен для многоскоростных двигателей, работающих с неизменной нагрузкой на валу, например на экструдерах.

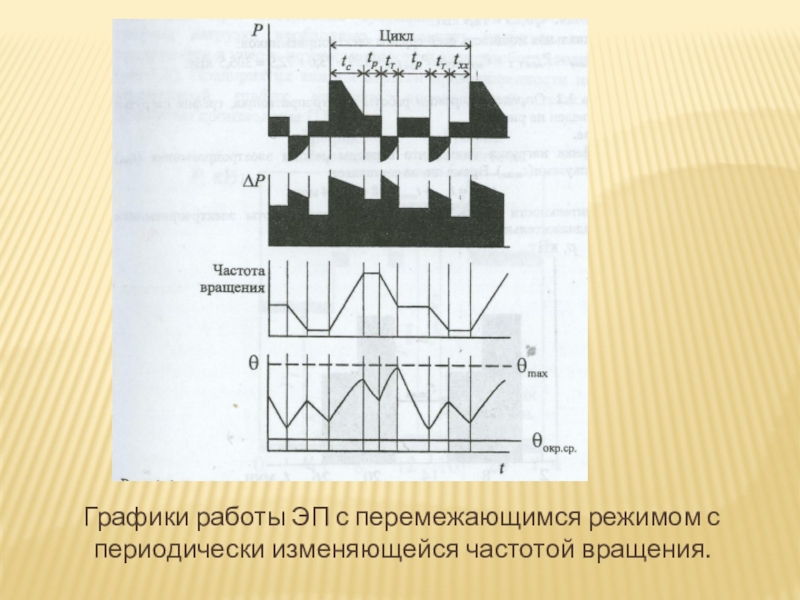

режимом с периодически изменяющейся частотой вращения.
