Слайд 1Выполнил:

Полупроводники – вещества, Студент 1го. Курса проводимость которых
Гр.Э-19-2 занимает промежуточное положение
Денисов Павел между проводниками
Александрович и диэлектриками
( кремний, германий )

..Электрический ток в проводниках..

ГОБПОУ(ЛМсК) Липецкий машиностроительный колледж

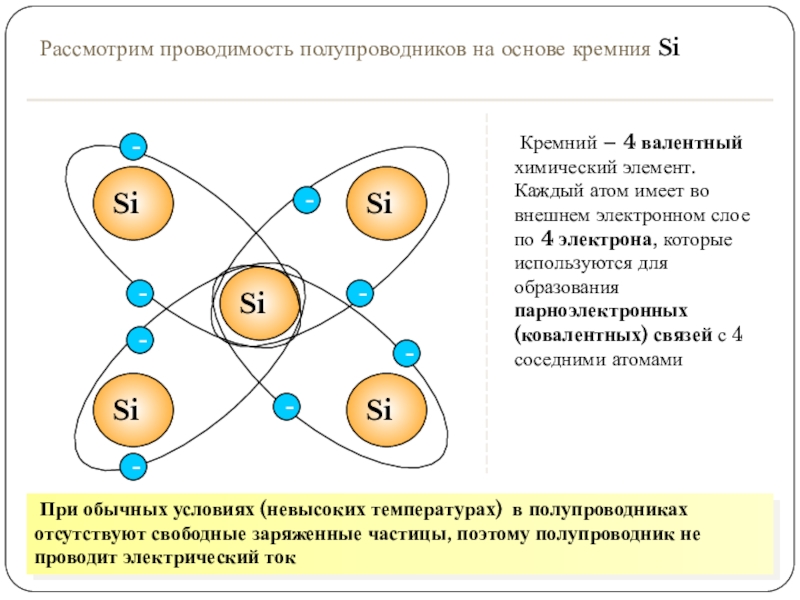

Слайд 2 Рассмотрим проводимость полупроводников на основе кремния Si
Si
Si
Si
Si
Si
-
-
-
-
-
-
-
-
Кремний –

4 валентный химический элемент. Каждый атом имеет во внешнем электронном

слое по 4 электрона, которые используются для образования парноэлектронных (ковалентных) связей с 4 соседними атомами

При обычных условиях (невысоких температурах) в полупроводниках отсутствуют свободные заряженные частицы, поэтому полупроводник не проводит электрический ток

Рассмотрим проводимость полупроводников на основе кремния SiSiSiSiSiSi-------- Кремний – 4 валентный химический элемент. Каждый атом имеет

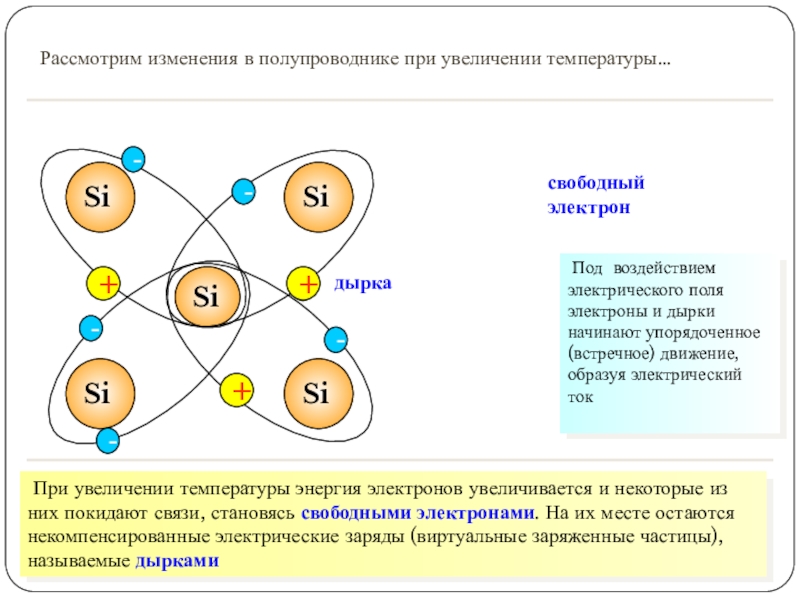

Слайд 3 Рассмотрим изменения в полупроводнике при увеличении температуры…
Si
Si
Si
Si
Si
-
-
-
-
-
-
+
свободный электрон
дырка
+
+
При

увеличении температуры энергия электронов увеличивается и некоторые из них покидают

связи, становясь свободными электронами. На их месте остаются некомпенсированные электрические заряды (виртуальные заряженные частицы), называемые дырками

Под воздействием электрического поля электроны и дырки начинают упорядоченное (встречное) движение, образуя электрический ток

Рассмотрим изменения в полупроводнике при увеличении температуры…SiSiSiSiSi------+свободный электрондырка++ При увеличении температуры энергия электронов увеличивается и некоторые

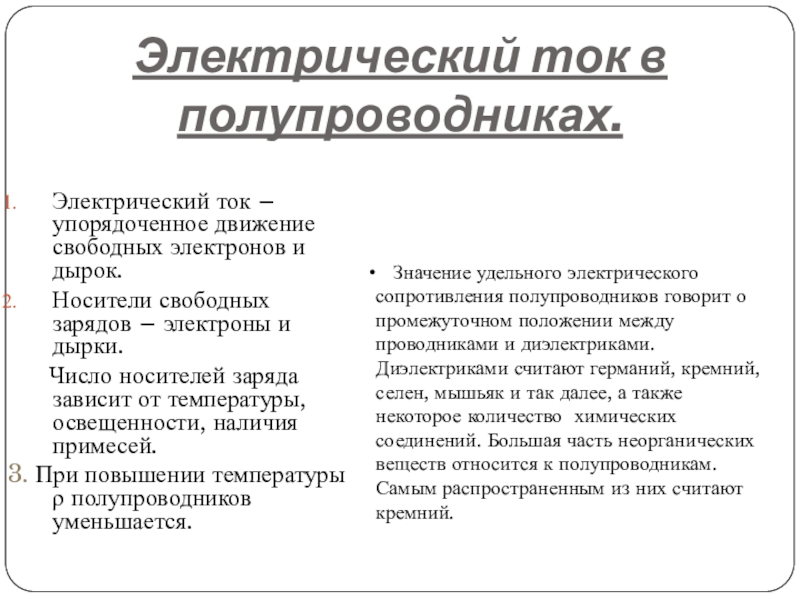

Слайд 4Электрический ток в полупроводниках.
Электрический ток – упорядоченное движение свободных электронов

и дырок.
Носители свободных зарядов – электроны и дырки.

Число носителей заряда зависит от температуры, освещенности, наличия примесей.
3. При повышении температуры ρ полупроводников уменьшается.

Значение удельного электрического сопротивления полупроводников говорит о промежуточном положении между проводниками и диэлектриками. Диэлектриками считают германий, кремний, селен, мышьяк и так далее, а также некоторое количество химических соединений. Большая часть неорганических веществ относится к полупроводникам. Самым распространенным из них считают кремний.

Электрический ток в полупроводниках.Электрический ток – упорядоченное движение свободных электронов и дырок.Носители свободных зарядов – электроны и

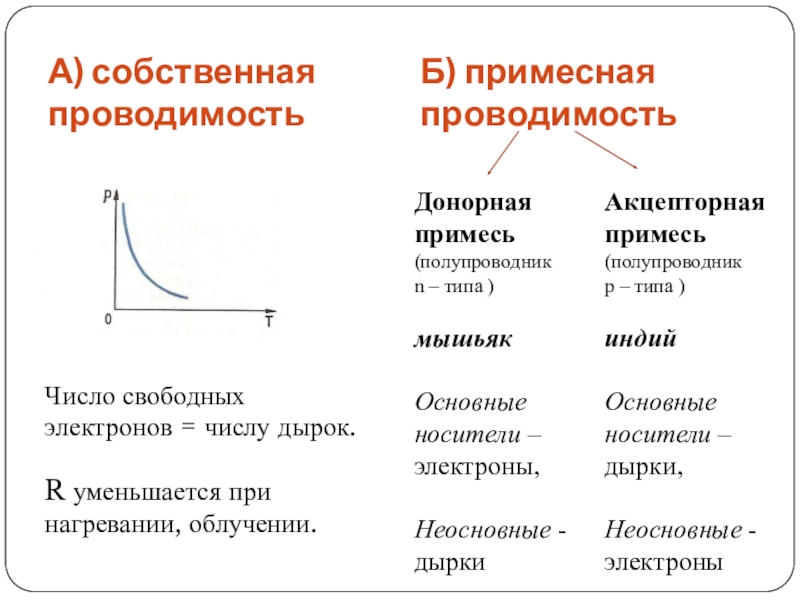

Слайд 5А) собственная проводимость
Б) примесная проводимость
Число свободных электронов =

числу дырок.

R уменьшается при нагревании, облучении.

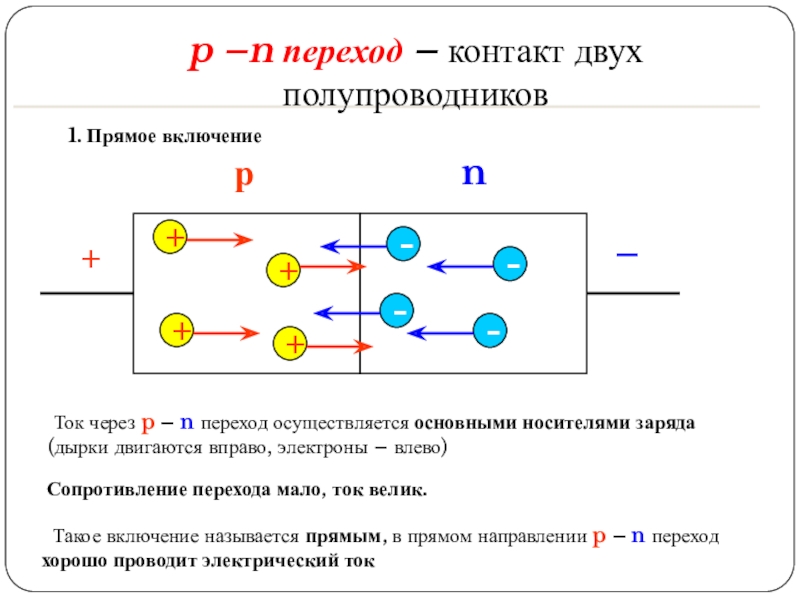

Слайд 6+
_
1. Прямое включение
+
+
+
+
-
-
-
-
Ток через p – n переход осуществляется

основными носителями заряда (дырки двигаются вправо, электроны – влево)
Сопротивление

перехода мало, ток велик.

Такое включение называется прямым, в прямом направлении p – n переход хорошо проводит электрический ток

p –n переход – контакт двух полупроводников

+_1. Прямое включение++++---- Ток через p – n переход осуществляется основными носителями заряда (дырки двигаются вправо, электроны

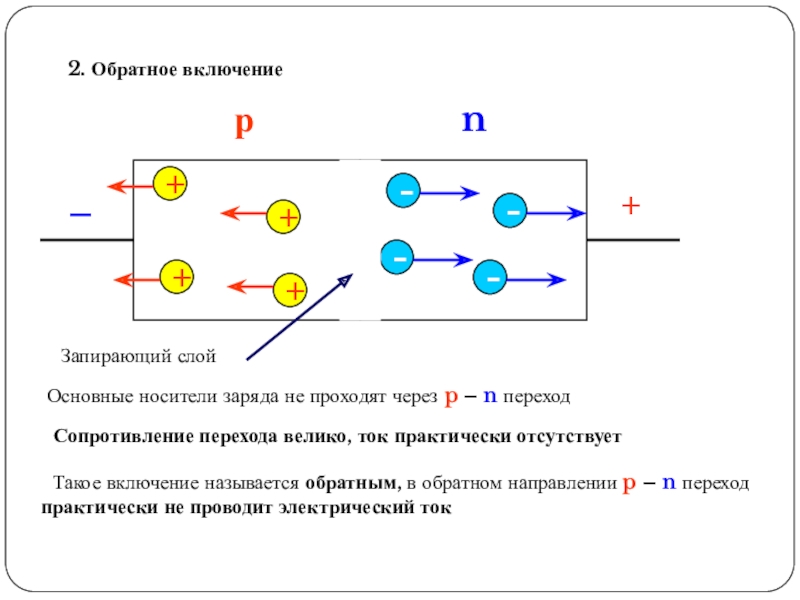

Слайд 7+
_
2. Обратное включение
+
+
+
+
-
-
-
-
Основные носители заряда не проходят через p

– n переход
Сопротивление перехода велико, ток практически отсутствует

Такое включение называется обратным, в обратном направлении p – n переход практически не проводит электрический ток

Запирающий слой

+_2. Обратное включение++++---- Основные носители заряда не проходят через p – n переход Сопротивление перехода велико, ток

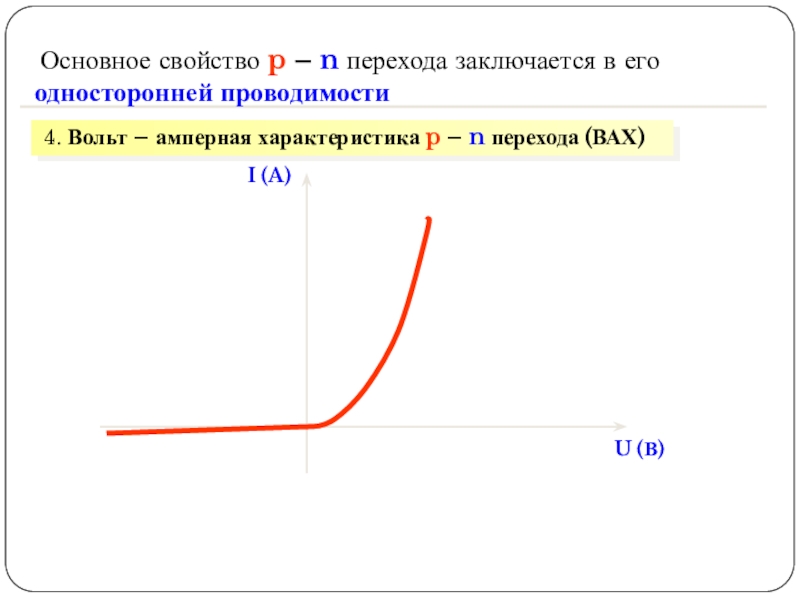

Слайд 8 Основное свойство p – n перехода заключается в его

односторонней проводимости
4. Вольт – амперная характеристика p – n

перехода (ВАХ)

I (A)

U (В)

Основное свойство p – n перехода заключается в его односторонней проводимости 4. Вольт – амперная характеристика

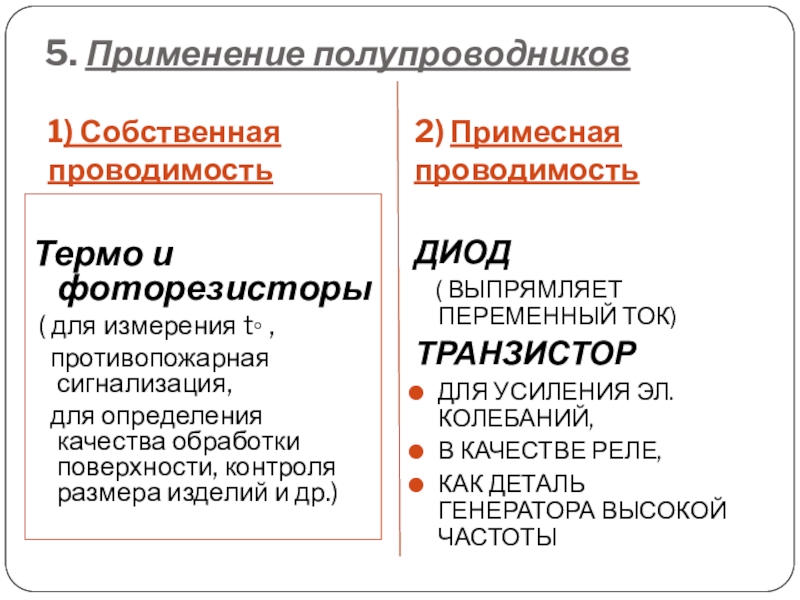

Слайд 95. Применение полупроводников
1) Собственная проводимость
2) Примесная проводимость

Термо и фоторезисторы
(

для измерения t◦ ,
противопожарная сигнализация,
для определения

качества обработки поверхности, контроля размера изделий и др.)

ДИОД
( ВЫПРЯМЛЯЕТ ПЕРЕМЕННЫЙ ТОК)
ТРАНЗИСТОР
ДЛЯ УСИЛЕНИЯ ЭЛ. КОЛЕБАНИЙ,
В КАЧЕСТВЕ РЕЛЕ,
КАК ДЕТАЛЬ ГЕНЕРАТОРА ВЫСОКОЙ ЧАСТОТЫ

5. Применение полупроводников1) Собственная проводимость2) Примесная проводимостьТермо и фоторезисторы ( для измерения t◦ , противопожарная сигнализация,

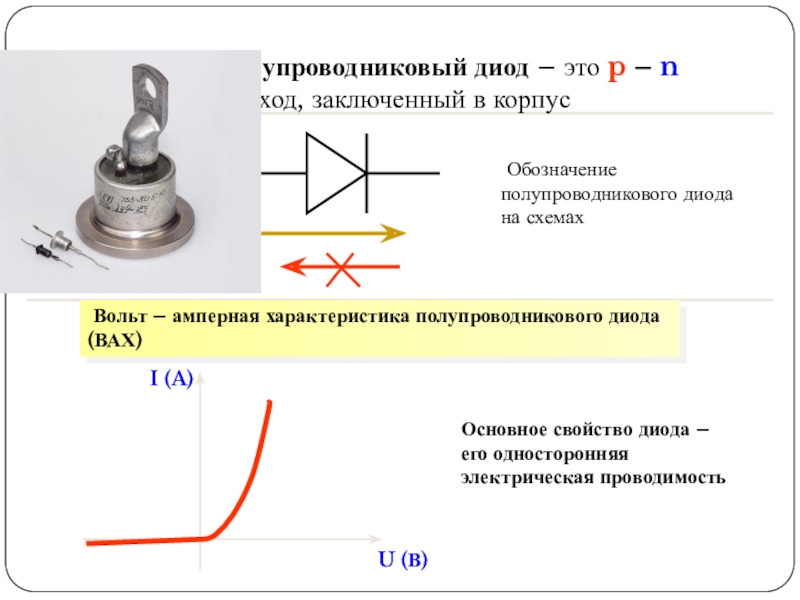

Слайд 10 Полупроводниковый диод – это p – n переход, заключенный

в корпус
Обозначение полупроводникового диода на схемах
Вольт –

амперная характеристика полупроводникового диода (ВАХ)

I (A)

U (В)

Основное свойство диода – его односторонняя электрическая проводимость

Полупроводниковый диод – это p – n переход, заключенный в корпус Обозначение полупроводникового диода на схемах

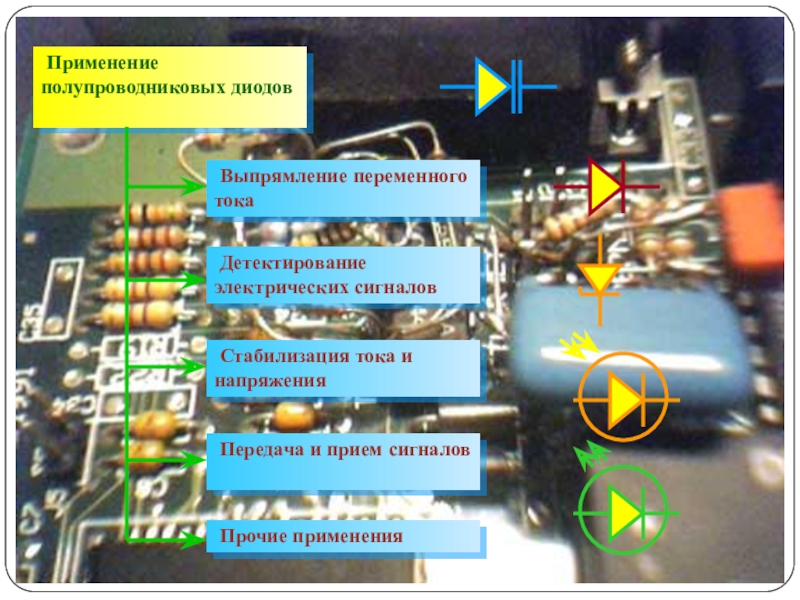

Слайд 11 Применение полупроводниковых диодов
Выпрямление переменного тока
Детектирование электрических сигналов

Стабилизация тока и напряжения
Передача и прием сигналов
Прочие применения

Применение полупроводниковых диодов Выпрямление переменного тока Детектирование электрических сигналов Стабилизация тока и напряжения Передача и прием

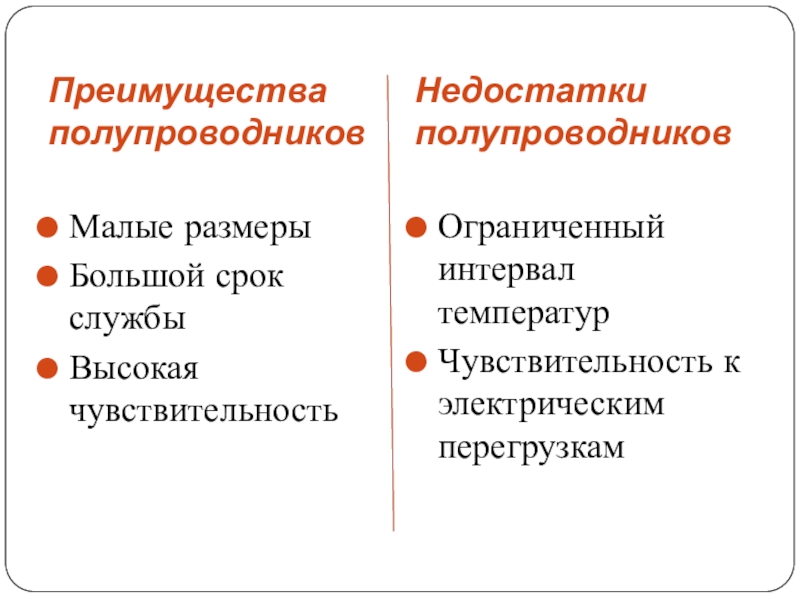

Слайд 12Преимущества полупроводников
Недостатки полупроводников
Малые размеры
Большой срок службы
Высокая чувствительность
Ограниченный интервал температур
Чувствительность к

электрическим перегрузкам

Преимущества полупроводниковНедостатки полупроводниковМалые размерыБольшой срок службыВысокая чувствительностьОграниченный интервал температурЧувствительность к электрическим перегрузкам
