Электро - энергетика России Презентация к уроку в 9 классе Работа учителя
Содержание
- 1. Электро - энергетика России Презентация к уроку в 9 классе Работа учителя
- 2. обучающая: углубить знания учащихся по топливно-энергетическому комплексу
- 3. Тест:1. Самые крупные запасы угля (общегеологические) имеет
- 4. Электроэнергетикаотрасль, которая производит элект-роэнергию на электростанциях и
- 5. Структура топливно-энергетического комплекса

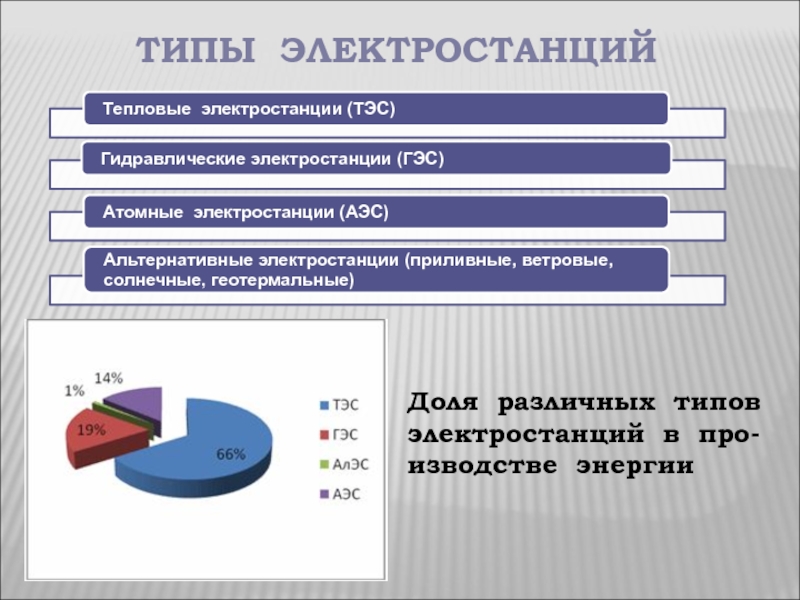

- 6. Типы электростанцийДоля различных типов электростанций в про-изводстве энергии
- 7. Тепловые электростанцииБелгородская ТЭЦ Какие преимущества при
- 8. ttttttt10 км20 км30 км40 км50 км60 км70
- 9. Найдите на карте крупнейшие ТЭС.КостромскаяРефтинскаяСургутские
- 10. Тепловые электростанцииСамой крупной ТЭС в мире является
- 11. Достоинства.

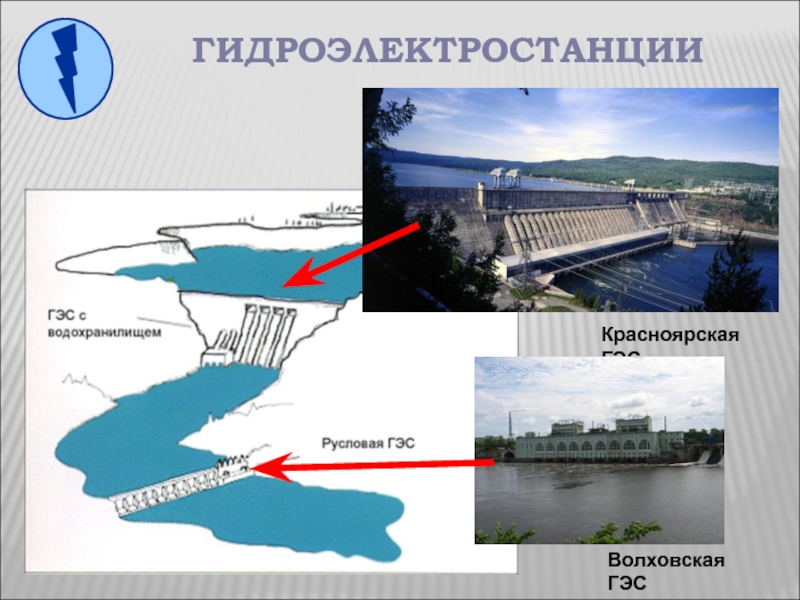

- 12. гидроэлектростанцииКрасноярская ГЭСВолховская ГЭС
- 13. ГЭС
- 14. гидроэлектростанциина горных рекахСаяно-Шушенская ГЭСна крупных равнинных рекахСаратовская ГЭСплотина - основное сооружение гидроузла
- 15. Рассмотрите схему и скажите, сколько ГЭС входит
- 16. ГидроэлектростанцииГидроэнергетический потенциал России – 850 млрд кВт/ч
- 17. Братская ГЭСодна из крупнейших ГЭС РоссииГидротурбина
- 18. Найдите на карте крупнейшие ГЭС.На каких реках они расположены?Саяно-ШушенскаяКрасноярскаяБратскаяУсть-Илимская
- 19. ГЭСКрупнейшие гидроэлектростанции России
- 20. ГЭСКрупнейшие ГЭС в мире
- 21. ДостоинстваНедостатки1.Использование возобновимого вида энергетических ресурсов2.Низкая
- 22. Слайд 22
- 23. Атомные электростанцииКурская АЭСРаботают на ядерном топливе (уран,
- 24. Атомные электростанцииДоля производства электроэнергии, вырабатываемой на АЭС
- 25. АЭС Источником тепловой энергии
- 26. Размещение АЭС на территории России
- 27. Рассмотрите карту. Где расположены почти все АЭС? Почему?
- 28. Недостатки АЭС:

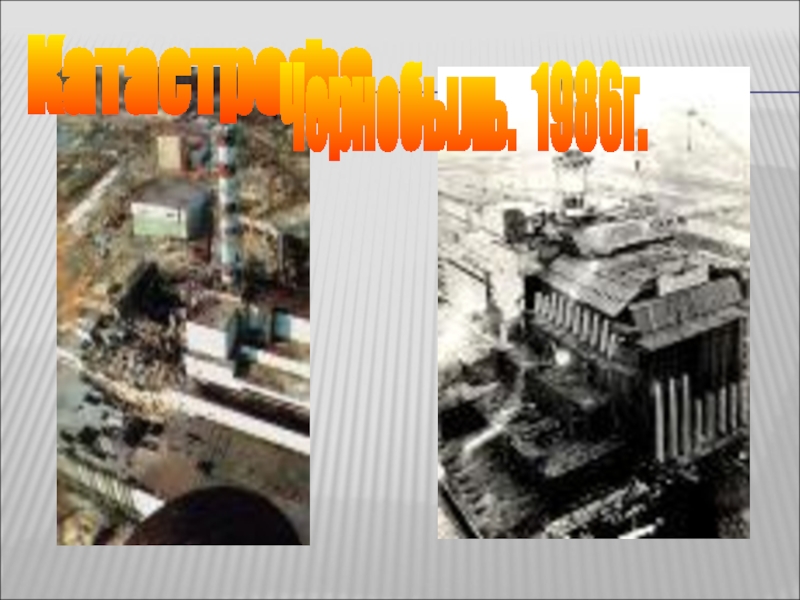

- 29. Катастрофа Чернобыль. 1986г.
- 30. Осторожно радиация!Последствия взрываРыжий лес
- 31. передача электроэнергии Энергосистема – группа электростанций
- 32. Характеристика электростанций разных видов1. Минимальные затраты на
- 33. 8. Возможность комплексного использования водохранилищ (обеспечение хозяйства
- 34. Альтернативные источникиэнергииветерсолнцеприливывнутреннее тепло Земливетровые волны
- 35. СОВРЕМЕННЫЕ ЭЛЕКТРОСТАНЦИИЭС, работающие на альтернативных источниках. Экологически чистые ЭС. Энергия ветраСолнечная энергияПриливная энергияГеотермальная энергия
- 36. С
- 37. Слайд 37
- 38. Ветровая энергияРассмотрите карту. Назовите основные районы
- 39. Энергия приливовКислогубская ПЭССхема работы приливной электростанции

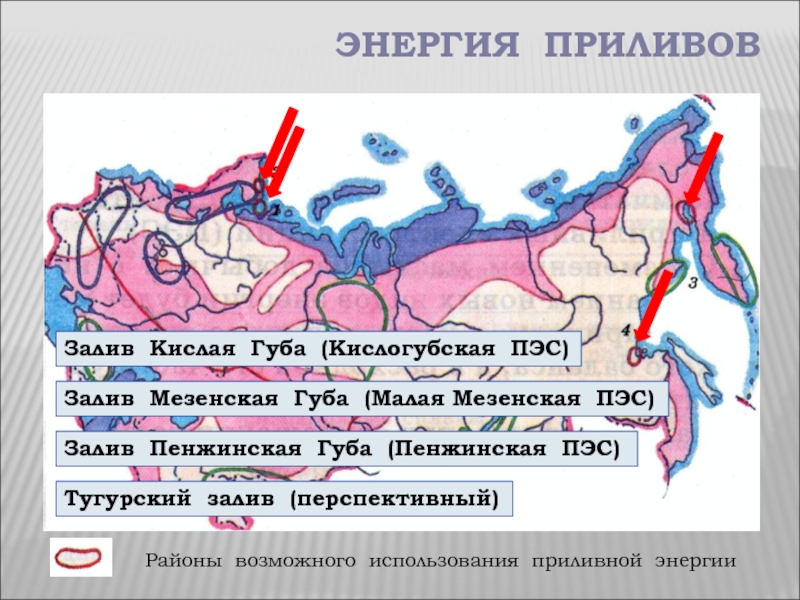

- 40. Энергия приливовЗалив Кислая Губа (Кислогубская ПЭС)Залив Мезенская
- 41. Солнечная Энергия Гелиоустановка фокусирует свет и
- 42. Слайд 42
- 43. Слайд 43
- 44. Слайд 44
- 45. Слайд 45
- 46. Солнечная ЭнергияРассмотрите карту. Назовите основные районы использования
- 47. Мутновская геотермальная станциягеотермальная Энергия Геотермальная энергия, т.е.

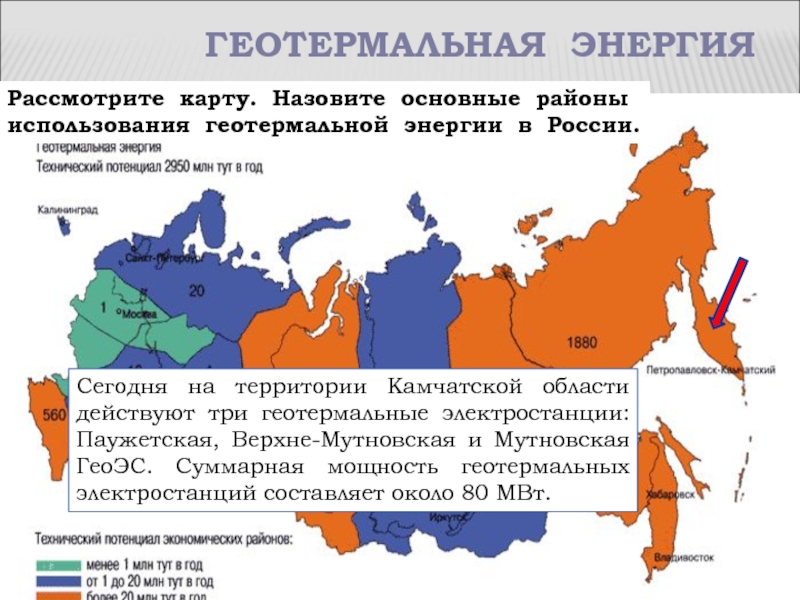

- 48. геотермальная ЭнергияРассмотрите карту. Назовите основные районы использования
- 49. Виды ГеоТЭС:
- 50. Вывод АИЭ
- 51. МАГАТЭ -МЕЖДУНАРОДНОЕАГЕНСТВО ПОАТОМНОЙЭНЕРГИИУЧИСЬ ЭКОНОМИТЬ!!!ДАННЫЕ по ПУГАЧЕВСКОМУ району.«Энергосбыт»,

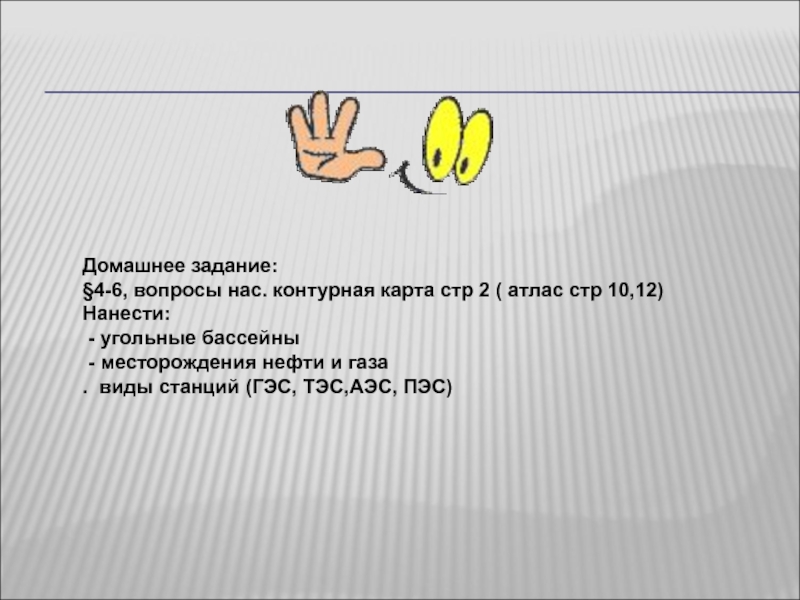

- 52. Домашнее задание:§4-6, вопросы нас. контурная карта стр
- 53. http://www.tc.by/i/photo/kmj.jpg - лампочкаhttp://im2-tub.mail.ru/i?id=3520762&tov=2 – горящая лампочкаhttp://www.mrsk-1.ru/pics/newspaper/2007/12/868_3089.jpg -
- 54. http://back-in-ussr.ru/wp-content/uploads/2009/03/ges_01-300x248.jpg - Братская ГЭСhttp://back-in-ussr.ru/wp-content/uploads/2009/03/0_4503_1748053c_xl.jpg - машинный зал

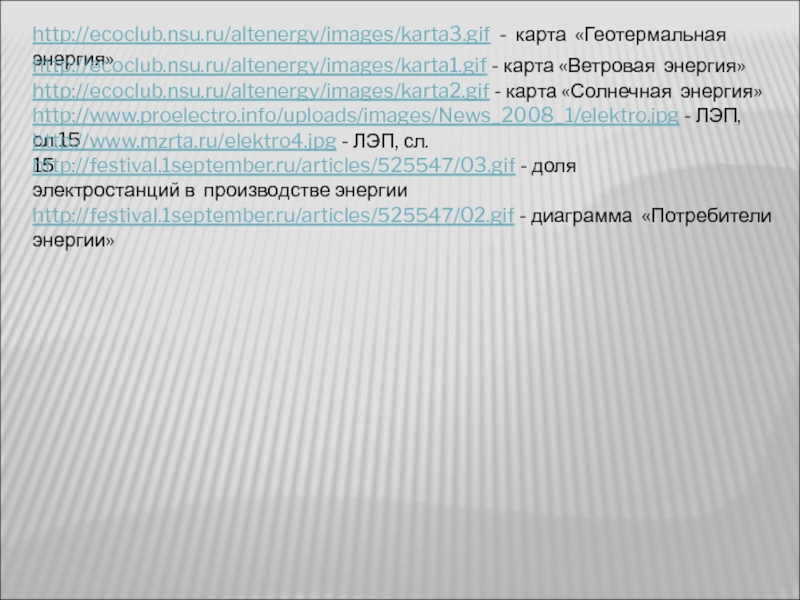

- 55. http://ecoclub.nsu.ru/altenergy/images/karta3.gif - карта «Геотермальная энергия»http://ecoclub.nsu.ru/altenergy/images/karta1.gif - карта
- 56. Скачать презентанцию
обучающая: углубить знания учащихся по топливно-энергетическому комплексу России; дать представление о роли и значении электроэнергетики для промышленности и населения страны;развивающая: развивать у учащихся умения и навыки работы с картой и тек-стом;
Слайды и текст этой презентации
Слайд 1Электро-
энергетика
России
Презентация
к уроку в 9 классе
Работа учителя географии
ГОУ СОШ № 18
г.
Москвы Зиновьевой Елены Леонидовны
Слайд 2обучающая:
углубить знания учащихся по топливно-энергетическому комплексу России;
дать представление о роли и значении электроэнергетики для промышленности и
населения страны;развивающая:
развивать у учащихся умения и навыки работы с картой и тек-стом;
способствовать развитию аналитического и логического мыш-ления;
воспитательная:
- воспитывать интерес к географии родной страны, её экономи-ке и экологии.
Цель:
сформировать у учащихся представление об электроэнергетике России как об авангардной отрасли народного хозяйства страны.
задачи:
Слайд 3Тест:
1. Самые крупные запасы угля (общегеологические) имеет бассейн:
а) Кузнецкий; б)
Печорский; в) Тунгусский; г) Донецкий.
2. Первое место в России по
добыче угля занимает бассейн: а) Кузнецкий; б) Печорский; в) Южно-Якутский.3. Самый дешевый уголь (в 2-3 раза дешевле кузнецкого) в бассейне:
а) Печорский; б) Донецкий; в) Канско-Ачинский.
4. Самый дешевый способ добычи угля:
а) подземный; б) открытый; в) фонтанный; г) насосный.
5. Только подземным способом уголь добывают в бассейне:
а) Кузнецом, б) Печорском; в) Канско-Ачинском.
6. Бурые угли добывают в бассейне:
а) Донецком; б) Канско-Ачинском; в) Кузнецком.
7. Добыча угля в 90-х годах ...
а) возросла; б) упала.
8) Уголь этого бассейна идет на экспорт в основном в Японию,
а) Тунгусского; б) Южно-Якутского; в) Канско-Ачинского.
Ответы: 1 -в; 2-а; 3-в; 4-б; 5-б; 6-б; 7-б; 8-б.
Слайд 4Электроэнергетика
отрасль, которая производит элект-роэнергию на электростанциях и передает ее на
расстояние по ли-ниям электропередач (ЛЭП)
Электроэнергетика
авангардная отрасль промышлен-ности, так как без
энергии невоз-можна работа ни одного предпри-ятияПотребители
Электроэнергии
Слайд 7Тепловые электростанции
Белгородская ТЭЦ
Какие преимущества при строительстве имеют
ТЭС?
Можно строить в разных районах страны (повсемест-но). Кроме
того, ТЭС строят быстро, строительство обхо-дится дешевле, чем строи-тельство ГЭС и АЭС.!
ТЭС используют 1/3 всего добываемого в России топлива!

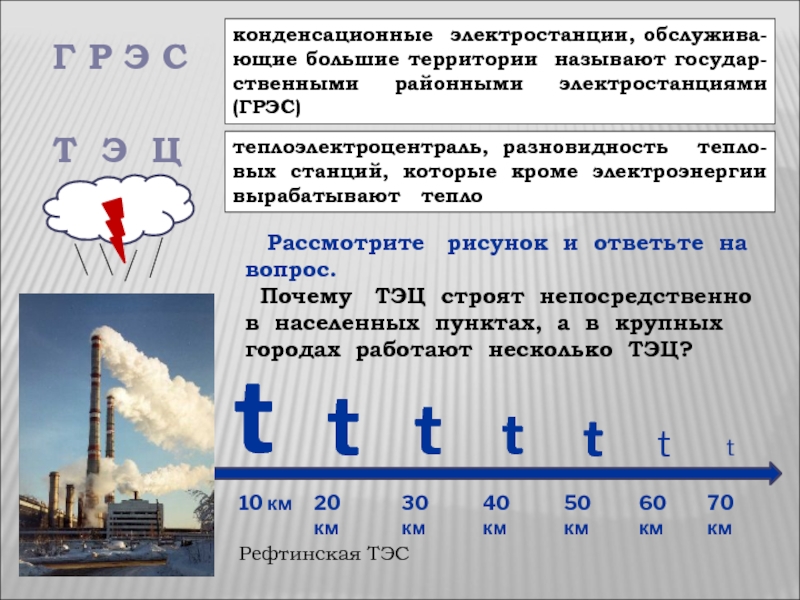

Слайд 8t
t
t
t
t
t
t
10 км
20 км
30 км
40 км
50 км
60 км
70 км
Т Э Ц
теплоэлектроцентраль,
разновидность тепло-вых станций, которые кроме электроэнергии вырабатывают тепло
Рефтинская
ТЭС Рассмотрите рисунок и ответьте на вопрос.
Почему ТЭЦ строят непосредственно в населенных пунктах, а в крупных городах работают несколько ТЭЦ?
Г Р Э С
конденсационные электростанции, обслужива-ющие большие территории называют государ-ственными районными электростанциями (ГРЭС)
Слайд 10Тепловые электростанции
Самой крупной ТЭС в мире является Сургутская ГРЭС-2 (4800
МВт), работающая на природном газе.
Из электростанций, работающих на угле,
наибольшая установленная мощность у Рефтинской ГРЭС (3800 МВт).К крупнейшим российским ТЭС относятся также Сургутская ГРЭС-1 и Костромская ГРЭС мощностью свыше 3 тыс. МВт каждая.

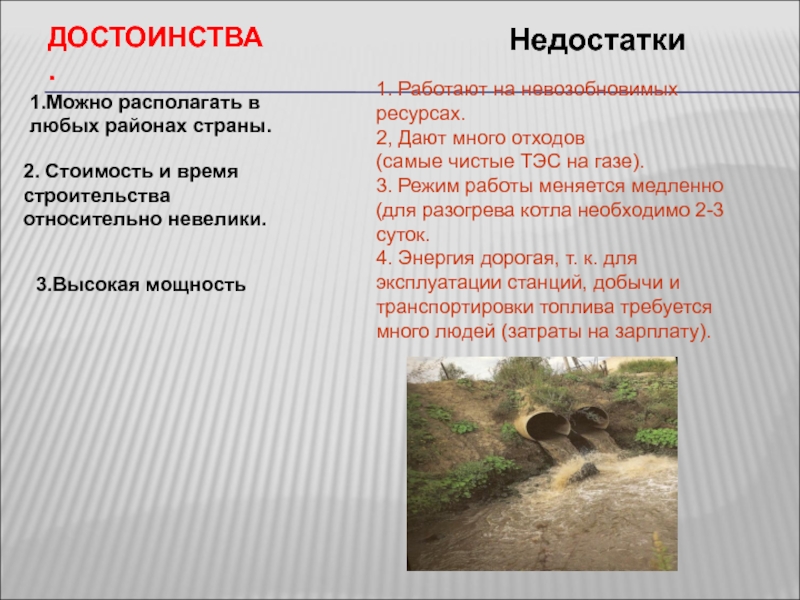

Слайд 11Достоинства.
Недостатки
1.Можно располагать в
любых районах страны.
2. Стоимость и время
строительства
относительно невелики.
3.Высокая мощность
1. Работают на невозобновимых ресурсах.
2, Дают много отходов
(самые чистые ТЭС на газе).
3. Режим работы меняется медленно (для разогрева котла необходимо 2-3 суток.
4. Энергия дорогая, т. к. для эксплуатации станций, добычи и транспортировки топлива требуется много людей (затраты на зарплату).
Слайд 14гидроэлектростанции
на горных реках
Саяно-Шушенская ГЭС
на крупных равнинных реках
Саратовская ГЭС
плотина - основное
сооружение гидроузла
Слайд 15Рассмотрите схему и скажите, сколько ГЭС входит в каскад волжских
ГЭС.
Назовите эти ГЭС и найдите их на карте.
1
2
3
4
5
6
7
8
группа ГЭС,
расположенных по течению водного потока на некотором расстоянии друг от друга и связанных между собой общностью водохозяйственного режимаКаскад ГЭС
Гидроузел – гидротехнические сооружения, объединенные в единый комплекс
Слайд 16Гидроэлектростанции
Гидроэнергетический потенциал России – 850 млрд кВт/ч в год
Доля производства
электроэнергии, вырабатываемой на ГЭС составляет 16 %
Крупнейшие ГЭС России:
Саяно-Шушенская
Красноярская
Братская
Усть-Илимская

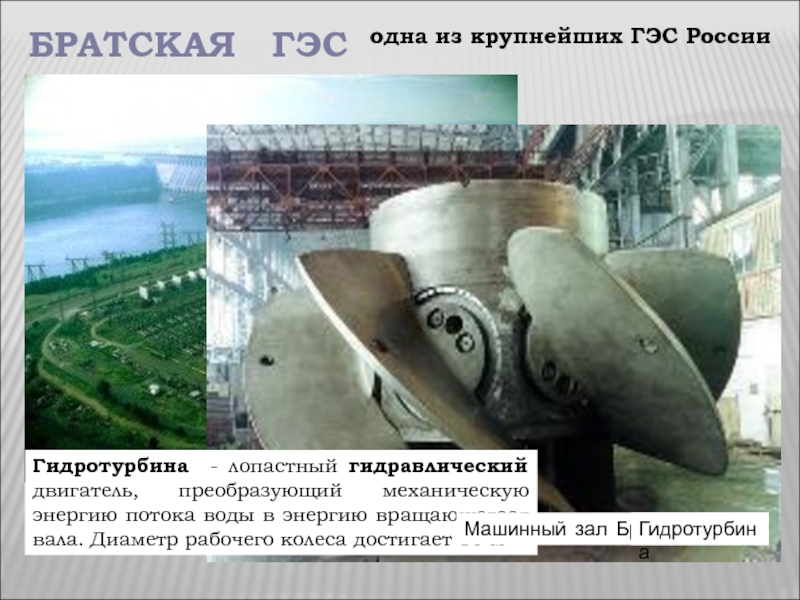

Слайд 17Братская ГЭС
одна из крупнейших ГЭС России
Гидротурбина - лопастный гидравлический
двигатель, преобразующий механическую энергию потока воды в энергию вращающегося вала.
Диаметр рабочего колеса достигает 10 мМашинный зал Братской ГЭС
Гидротурбина
Слайд 18Найдите на карте крупнейшие ГЭС.
На каких реках они расположены?
Саяно-Шушенская
Красноярская
Братская
Усть-Илимская
Слайд 21Достоинства
Недостатки
1.Использование возобновимого
вида энергетических ресурсов
2.Низкая себестоимость.
3.Высокая мощность.
4.Вода из
водохранилища используется в с/х, промышленности, быту.
1.Длительное и дорогое
строительство.2.Изменение режима рек.
3. Поднятие грунтовых вод.
4.«Мертвая вода»- гибель
всех микроорганизмов.
5. Затопление огромных
площадей.
Слайд 23Атомные электростанции
Курская АЭС
Работают на ядерном топливе (уран, плутоний).
Для производства
равного количества энергии на АЭС надо 1 кг ядерного топлива,
а на ТЭС - 3000 т каменного угля. На 20-30 т ядерного топлива АЭС может работать несколько лет.Ленинградская АЭС. Блочный щит
управления
Слайд 24Атомные электростанции
Доля производства электроэнергии, вырабатываемой на АЭС составляет 17 %
В
России работает 10 крупных АЭС
Крупнейшие из них:
Курская
Смоленская
Кольская
Тверская
Нововоронежская
Слайд 25АЭС
Источником тепловой энергии в АЭС служит
ядерный реактор, в котором протекает управляемая ядерная реакция. Сама реакция
протекает по цепному механизму: деление одного ядра самопроизвольно вызывает деление других ядер. Цепная реакция сама себя поддерживает, и может длиться до полного распада всех ядер вещества. А управление сводится лишь к регулированию её скорости и, соответственно, мощности, а также к произвольной её остановке в случае необходимости.
Слайд 28Недостатки АЭС:
1.Проникающая радиация через корпус.
2.Риск экологических катастроф от аварий
на АЭС очень велик. Примером может служить авария на Чернобыльской АЭС в 1986 году.
3. Проблема переработки и хранения радиоактивных отходов.
ДОСТОИНСТВА.
1.Не зависят от сырьевого
фактора.
2.Низкая себестоимость.
3.Высокая мощность.
ВЫВОД:
Несмотря на неоспоримые преимущества электростанций
в добыче энергии перед топливной промышленностью и необходимость их существования и востребованность,
у них все же существует целый ряд серьезных проблем и недостатков, требующих внимательного изучения и решения.
Слайд 31передача электроэнергии
Энергосистема – группа электростанций разных типов, объединённых
линиями электропередач (ЛЭП) высокого напряже-ния (500-800 кВ) и
управляемых из одного центра. Создание энергосистем повышает надёж-ность обеспечения потребителей электро-энергией и позволяет передавать её из рай-она в район.
В России – 73 крупные энергосистемы, которые, в свою очередь, слагают, районные энергосистемы: Центральную, Уральскую, Сибирскую и т. д. Большая часть районных энергосистем вхо-дит в состав Единой Энергосистемы России (ЕЭС). От неё пока изолирована энергосистема Дальнего Востока.
Слайд 32Характеристика
электростанций разных видов
1. Минимальные затраты на перевозку топлива.
2. Возможность
размещения практически в любом месте.
3. Низкая себестоимость электроэнергии.
4. Экологически чистое
производство.5. Работают на невозобновимых ресурсах.
6. Относительно низкая стоимость строительства.
7. Возможность использования различных видов топлива.

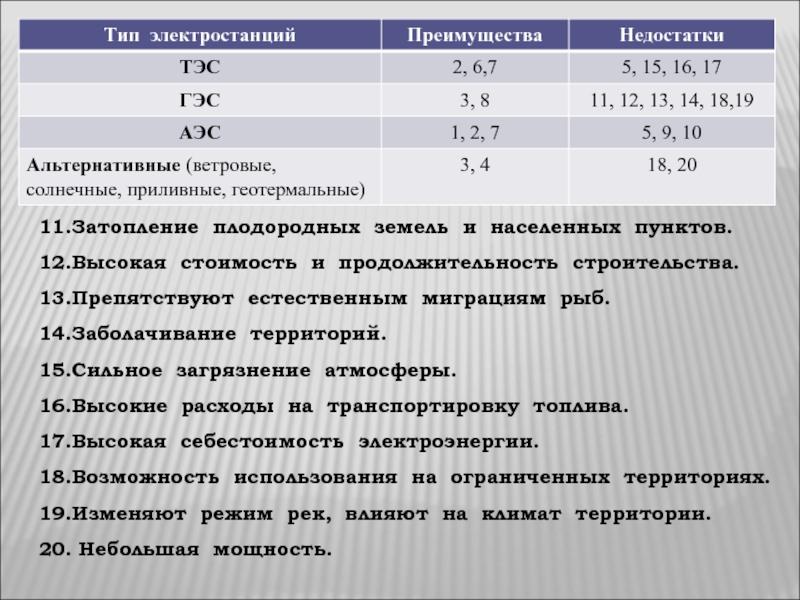

Закрепление.
Заполните таблицу, вставив цифру каждого утвержде-ния в соответствующую ячейку.
Слайд 338. Возможность комплексного использования водохранилищ (обеспечение хозяйства водой, разведение рыбы,
орошение земель, развитие судоходства).
9. Возникновение экологической катастрофы в случае аварии.
10.Проблема
утилизации и захоронения отходов.11.Затопление плодородных земель и населенных пунктов.
12.Высокая стоимость и продолжительность строительства.
13.Препятствуют естественным миграциям рыб.
14.Заболачивание территорий.
15.Сильное загрязнение атмосферы.
16.Высокие расходы на транспортировку топлива.
17.Высокая себестоимость электроэнергии.
18.Возможность использования на ограниченных территориях.
19.Изменяют режим рек, влияют на климат территории.
20. Небольшая мощность.

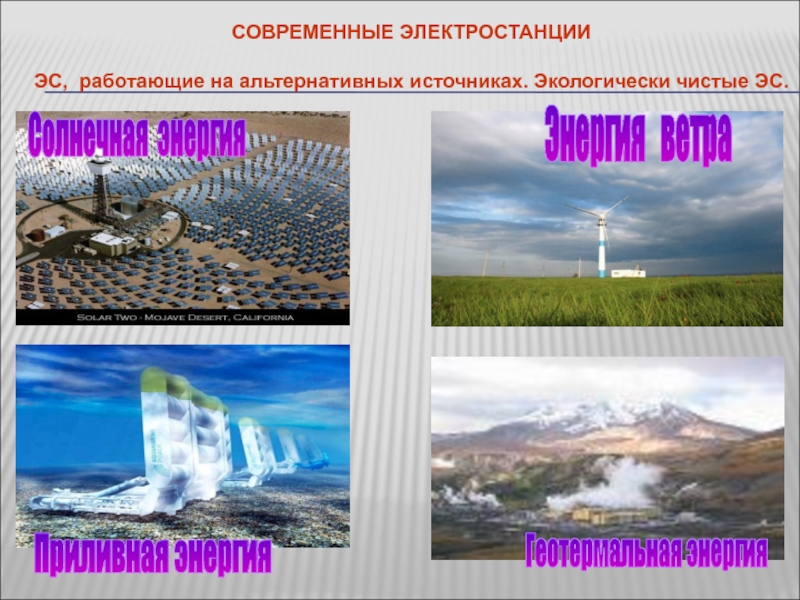

Слайд 35СОВРЕМЕННЫЕ ЭЛЕКТРОСТАНЦИИ
ЭС, работающие на альтернативных источниках. Экологически чистые ЭС.
Энергия
ветра
Солнечная энергия
Приливная энергия
Геотермальная энергия
Слайд 36 С древнейших времен человек
использовал силу ветра: сначала в судоходстве, а затем для замены
своей мускульной силы. Первые простейшие ветродвигатели приме-няли в глубокой древности в Китае и в Египте.Ветровая энергия
Современные вет-ровые установки.
Ветряная мельница
Слайд 38Ветровая энергия
Рассмотрите карту. Назовите основные районы использования ветровой энергии
в России.

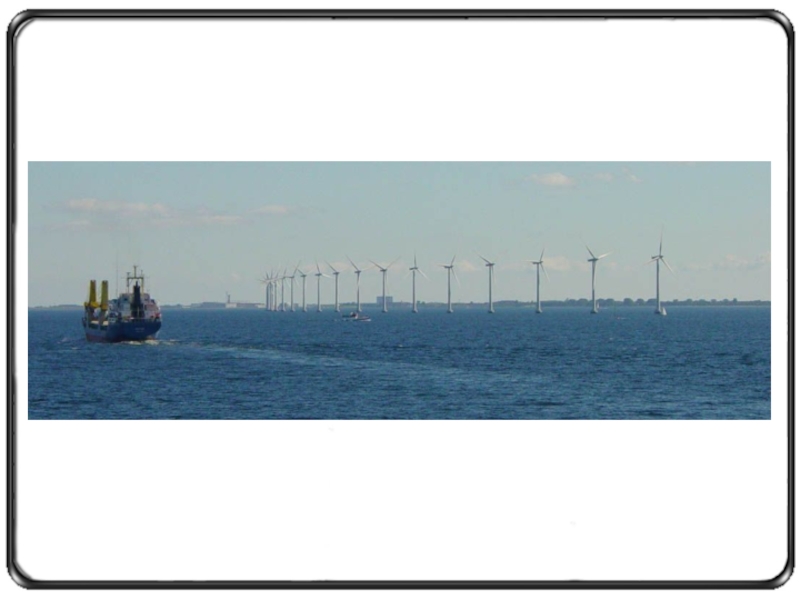

Энергию ветра рентабельно использовать в районах, где
среднегодовая скорость ветра более 3 м/с. В России к зонам ветровой актив-ности относятся острова Северного Ледовитого океана от Кольского полуострова до Камчатки, районы Нижней и Средней Волги и Каспийского моря, побережье Охотского, Баренцева, Балтийского, Черного и Азовского морей.
Слайд 40Энергия приливов
Залив Кислая Губа (Кислогубская ПЭС)
Залив Мезенская Губа (Малая Мезенская
ПЭС)
Залив Пенжинская Губа (Пенжинская ПЭС)
Тугурский залив (перспективный)
Районы возможного использования приливной
энергии
Слайд 41Солнечная Энергия
Гелиоустановка фокусирует свет и тепло при помощи
линз или зеркал, причем зеркала меняют свое положе-ние в зависимости
от расположения.Солнечная электростанция в Германии

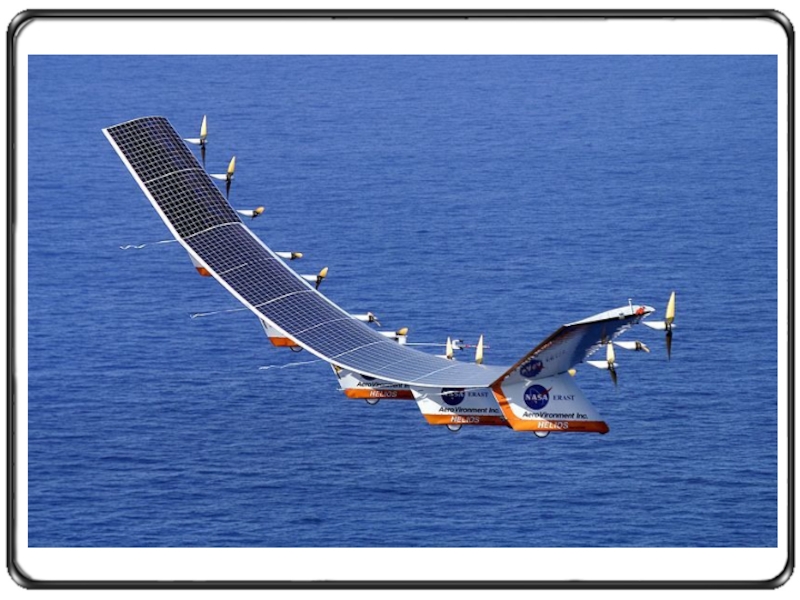

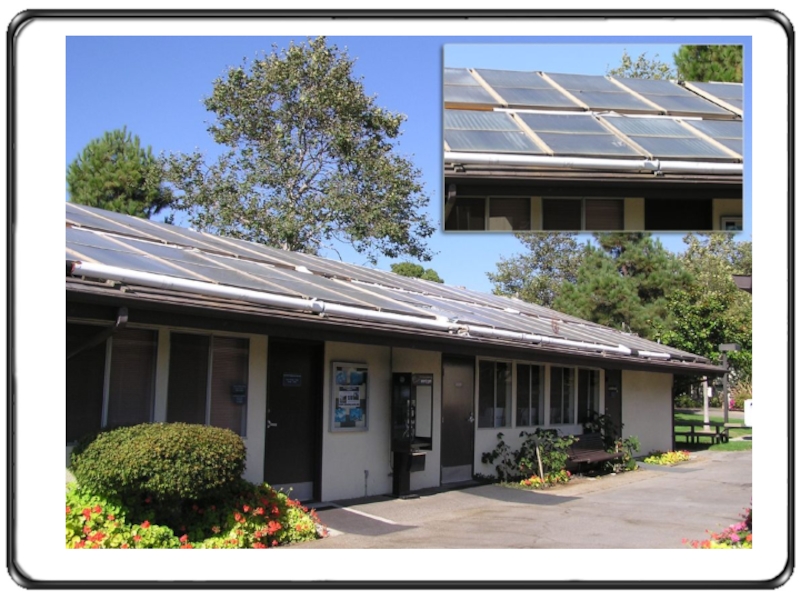

Солнечные батареи
Слайд 46Солнечная Энергия
Рассмотрите карту. Назовите основные районы использования солнечной энергии в
России.
Южные районы Европейской части России, юг Сибири и Дальнего Востока
Слайд 47Мутновская геотермальная станция
геотермальная Энергия
Геотермальная энергия, т.е. теплота недр Земли,
уже используется в ряде стран, например в Ислан-дии, России, Италии
и Новой Зеландии.Паужетская геотермальная станция
Слайд 48геотермальная Энергия
Рассмотрите карту. Назовите основные районы использования геотермальной энергии в
России.
Сегодня на территории Камчатской области действуют три геотермальные электростанции: Паужетская,
Верхне-Мутновская и Мутновская ГеоЭС. Суммарная мощность геотермальных электростанций составляет около 80 МВт.
Слайд 51МАГАТЭ -
МЕЖДУНАРОДНОЕ
АГЕНСТВО ПО
АТОМНОЙ
ЭНЕРГИИ
УЧИСЬ ЭКОНОМИТЬ!!!
ДАННЫЕ по ПУГАЧЕВСКОМУ району.
«Энергосбыт», «Северные электрические сети»,
Пугачевская горэлектросеть входят в ЕЭС.
Г. Пугачев потребляет:
в день- 8
000 000 кВт,в год- 2 920 000 000 кВт,
семья из 3 человек – 1440 кВт в год,
школа-интернат:
Июнь – 5 000 кВт --- 15242,00 рублей,
Январь - 18 000 кВт --- 54871,2 рублей.
Слайд 52Домашнее задание:
§4-6, вопросы нас. контурная карта стр 2 ( атлас
стр 10,12)
Нанести:
- угольные бассейны
- месторождения нефти и газа
.
виды станций (ГЭС, ТЭС,АЭС, ПЭС)
Слайд 53http://www.tc.by/i/photo/kmj.jpg - лампочка
http://im2-tub.mail.ru/i?id=3520762&tov=2 – горящая лампочка
http://www.mrsk-1.ru/pics/newspaper/2007/12/868_3089.jpg - Белгородская ТЭЦ
http://www.upmonitor.ru/imgnews/n6900.PNG
- Рефтинская ТЭС
http://www.politjournal.ru/image.php?tid=8116&from=Production - линия электропередач
http://www.basel.ru/documents/1362/kges_05.jpg - Красноярская ГЭС
http://www.hnet.ru/files/01(33).jpg - Волховская ГЭС
http://www.ecomuseum.kz/dieret/hydro/h%20srprojects.gif – ГЭС с водохранилищем и русловая ГЭС
http://fictionbook.ru/static/bookimages/00/20/33/00203326.bin.dir/h/i_009.png - профиль Волги
http://upload.wikimedia.org/wikipedia/ru/thumb/7/7c/Sshg2.jpg/300px-Sshg2.jpg - Саяно-Шушенская ГЭС
http://upload.wikimedia.org/wikipedia/ru/thumb/c/cf/Sarges2.jpg/300px-Sarges2.jpg - Саратовская ГЭС
http://kp.md/upimg/5a3e8f353c90697f8fa8aa939d18ebfb3dd46ab0/771513.jpg - Курская АЭС
http://www.alvagroup.ru/i/bank/4/MG-4118m.jpg - Ленинградская АЭС. БЩУ
Слайд 54http://back-in-ussr.ru/wp-content/uploads/2009/03/ges_01-300x248.jpg - Братская ГЭС
http://back-in-ussr.ru/wp-content/uploads/2009/03/0_4503_1748053c_xl.jpg - машинный зал
http://www.el-generators.ru/images/96_1.jpg - гидротурбина
http://im7-tub.mail.ru/i?id=23196336&tov=7
- ветер
http://im4-tub.mail.ru/i?id=122200683&tov=4 - солнце
http://forestry.krc.karelia.ru/gis/47.jpg - прилив
http://www.tehnoart.com.ua/data/category/34270.jpg - внутреннее тепло Земли
http://www.ruswavekazantip.ru/_photos/wind.jpg
- ветровые волныhttp://www.nice-places.com/data/articles/gallery/417/3863.JPG - ветряная мельница
http://www.oduurl.ru/img/ves.jpg - современные ветровые установки
http://www.photodm.ru/img/industrial/8ind-k.jpg - Кислогубская ПЭС
http://shrh567.narod.ru/Priliv.jpg - схема работы приливной электростанции
http://www.strf.ru/Attachment.aspx?Id=9687 - солнечная электростанция
http://im7-tub.mail.ru/i?id=131010294&tov=7- солнечная электростанция в Германии
http://img-fotki.yandex.ru/get/12/terineruzya.0/0_396a_18bb2f21_L- Мутновская геотермальная станция
Слайд 55http://ecoclub.nsu.ru/altenergy/images/karta3.gif - карта «Геотермальная энергия»
http://ecoclub.nsu.ru/altenergy/images/karta1.gif - карта «Ветровая энергия»
http://ecoclub.nsu.ru/altenergy/images/karta2.gif -
карта «Солнечная энергия»
http://www.proelectro.info/uploads/images/News_2008_1/elektro.jpg - ЛЭП, сл.15
http://www.mzrta.ru/elektro4.jpg - ЛЭП, сл. 15
http://festival.1september.ru/articles/525547/03.gif
- доля электростанций в производстве энергииhttp://festival.1september.ru/articles/525547/02.gif - диаграмма «Потребители энергии»
