Слайд 1Электротехника

Электротехника

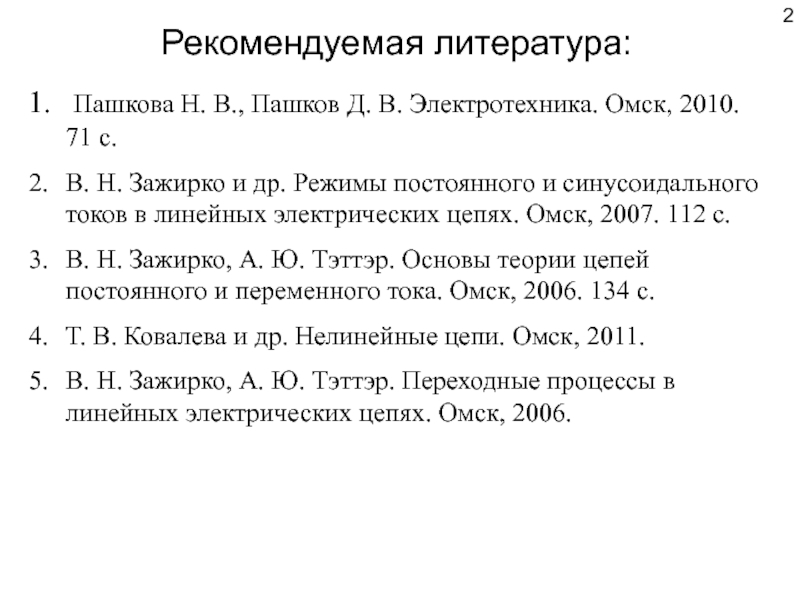

Слайд 2Рекомендуемая литература:
Пашкова Н. В., Пашков Д. В. Электротехника. Омск,

2010. 71 с.
В. Н. Зажирко и др. Режимы постоянного и

синусоидального токов в линейных электрических цепях. Омск, 2007. 112 с.
В. Н. Зажирко, А. Ю. Тэттэр. Основы теории цепей постоянного и переменного тока. Омск, 2006. 134 с.
Т. В. Ковалева и др. Нелинейные цепи. Омск, 2011.
В. Н. Зажирко, А. Ю. Тэттэр. Переходные процессы в линейных электрических цепях. Омск, 2006.
Рекомендуемая литература: Пашкова Н. В., Пашков Д. В. Электротехника. Омск, 2010. 71 с.В. Н. Зажирко и др.

Слайд 3Элементы электрических цепей:

Элементы электрических цепей:

Слайд 4Сопротивление, Ом
Идеализированный элемент электрической цепи, в котором происходит необратимый процесс

преобразования электрической энергии в тепловую

Сопротивление, ОмИдеализированный элемент электрической цепи, в котором происходит необратимый процесс преобразования электрической энергии в тепловую

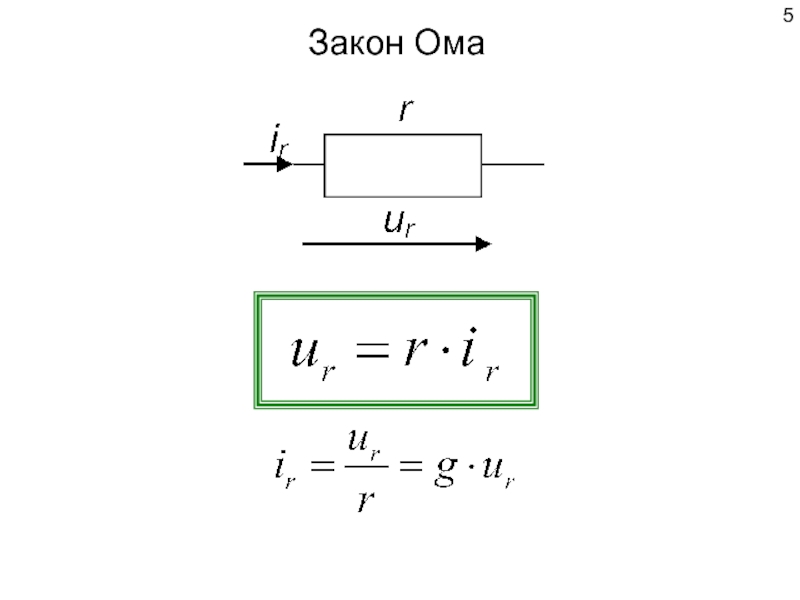

Слайд 5Закон Ома

Закон Ома

Слайд 6Мощность, Вт
при i = I = const Pr=UIr=rIr2

Мощность, Втпри i = I = const  Pr=UIr=rIr2

Слайд 7Индуктивность, Гн
Идеализированный элемент электрической цепи, способный накапливать энергию магнитного поля

Индуктивность, ГнИдеализированный элемент электрической цепи, способный накапливать энергию магнитного поля

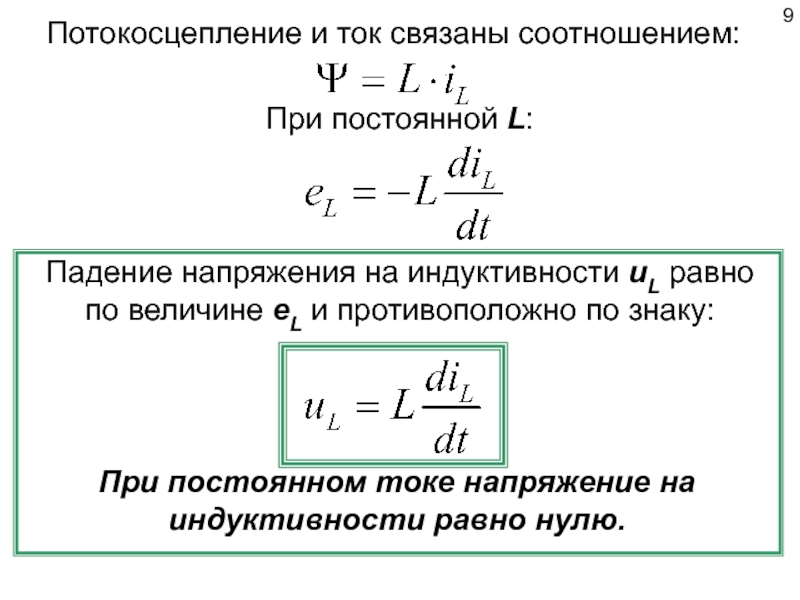

Слайд 8Переменный ток iL наводит в катушке переменный магнитный поток Ф, который, в

свою очередь, обусловливает появление ЭДС самоиндукции:
– потокосцепление, Вб

Переменный ток iL наводит в катушке переменный магнитный поток Ф, который, в свою очередь, обусловливает появление ЭДС

Слайд 9При постоянном токе напряжение на индуктивности равно нулю.

При постоянном токе напряжение на индуктивности равно нулю.

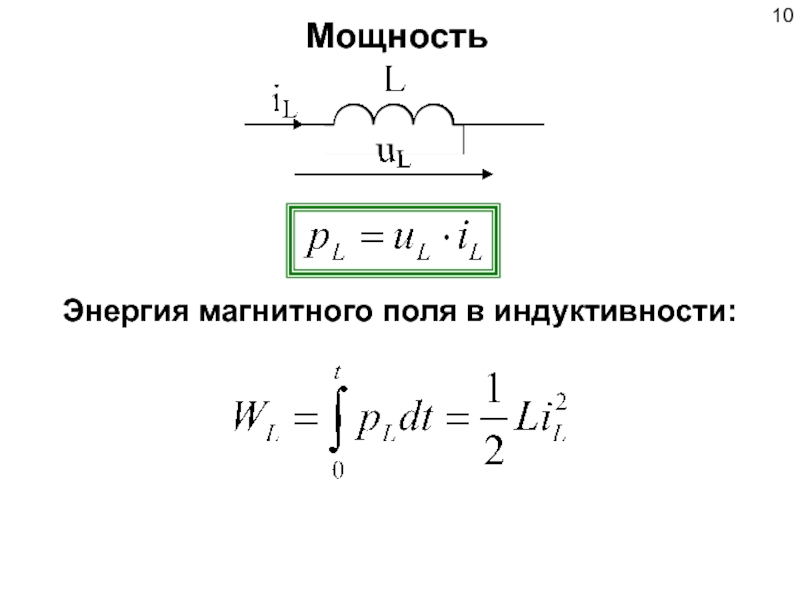

Слайд 10Мощность

Мощность

Слайд 11Емкость, Ф
Идеализированный элемент электрической цепи, накапливающий энергию электрического поля

Емкость, ФИдеализированный элемент электрической цепи, накапливающий энергию электрического поля

Слайд 12При постоянном напряжении ток в емкости равен нулю

При постоянном напряжении ток в емкости равен нулю

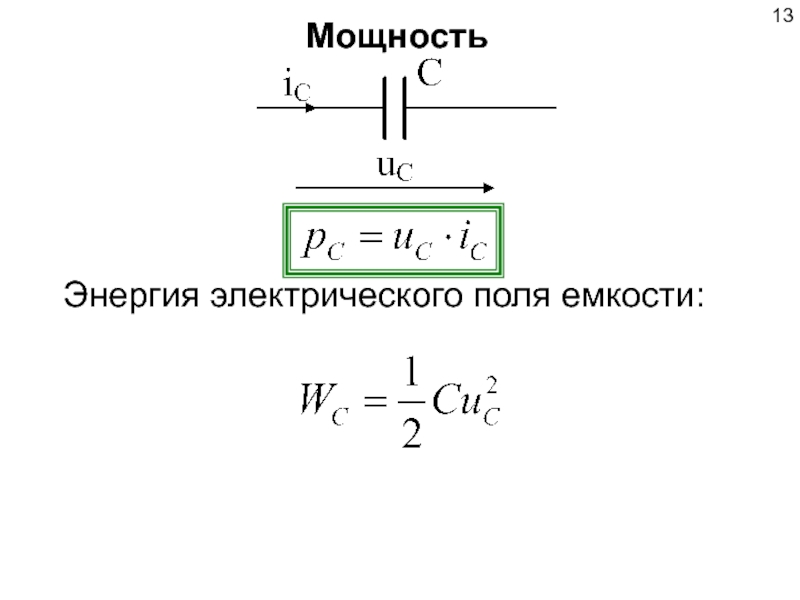

Слайд 13Мощность

Мощность

Слайд 14Внутреннее сопротивление ЭДС равно нулю

Внутреннее сопротивление ЭДС равно нулю

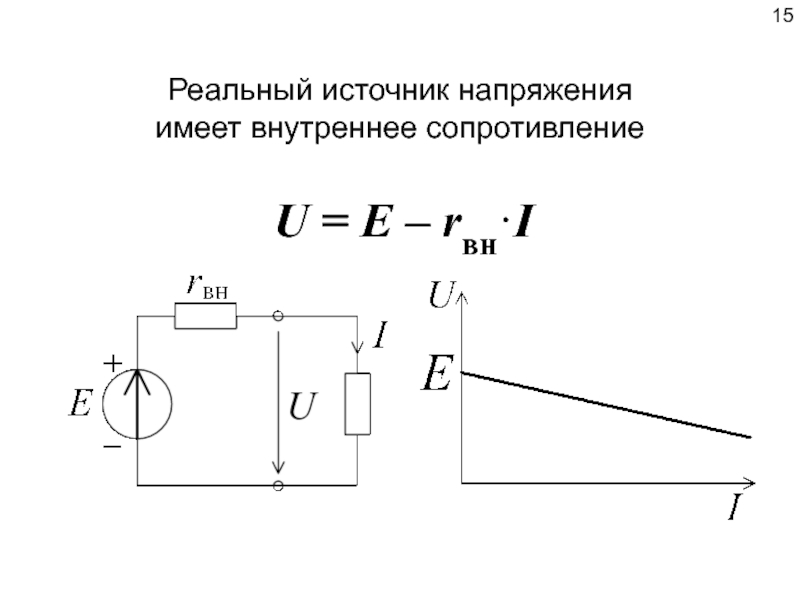

Слайд 15Реальный источник напряжения имеет внутреннее сопротивление

Реальный источник напряжения имеет внутреннее сопротивление

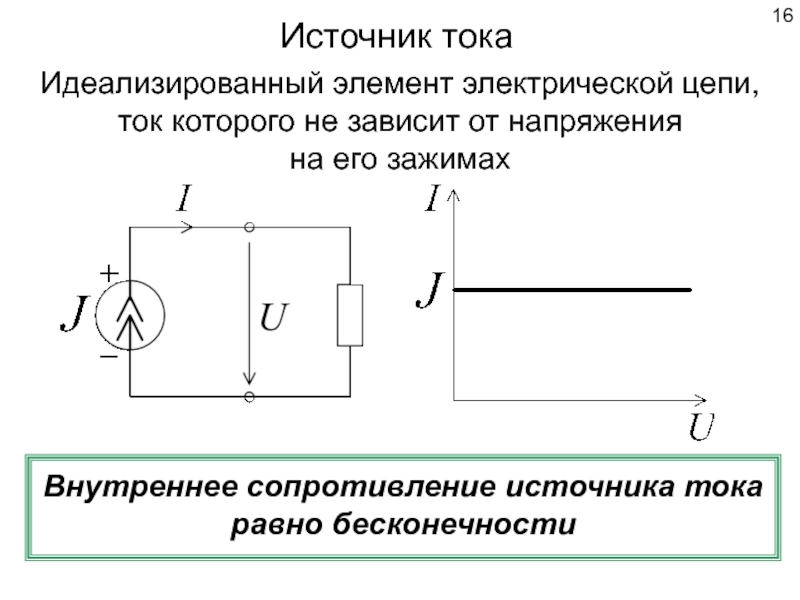

Слайд 16Источник тока
Идеализированный элемент электрической цепи, ток которого не зависит от

напряжения на его зажимах
Внутреннее сопротивление источника тока равно бесконечности

Источник токаИдеализированный элемент электрической цепи, ток которого не зависит от напряжения на его зажимахВнутреннее сопротивление источника тока

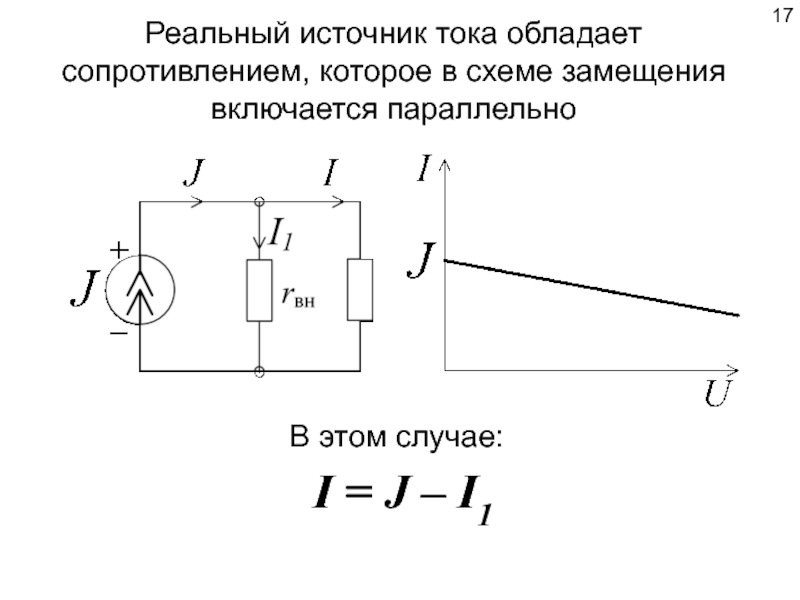

Слайд 17Реальный источник тока обладает сопротивлением, которое в схеме замещения включается

параллельно

Реальный источник тока обладает сопротивлением, которое в схеме замещения включается параллельно

Слайд 18Схема замещения – это идеализированная цепь, которая служит расчетной моделью

реальной цепи и отражает все процессы, происходящие в ней.

Схема замещения – это идеализированная цепь, которая служит расчетной моделью реальной цепи и отражает все процессы, происходящие

Слайд 19Виды электрических цепей
– линейные и нелинейные;
– постоянных и переменных токов;

с сосредоточенными и распределенными параметрами.

Виды электрических цепей– линейные и нелинейные;– постоянных и переменных токов;– с сосредоточенными и распределенными   параметрами.

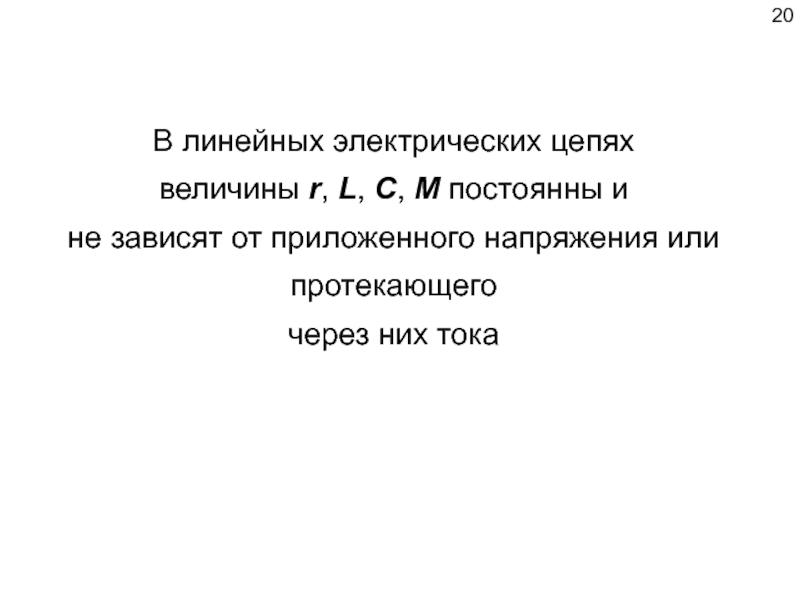

Слайд 20В линейных электрических цепях величины r, L, C, M постоянны и не

зависят от приложенного напряжения или протекающего через них тока

В линейных электрических цепях величины r, L, C, M постоянны и не зависят от приложенного напряжения или

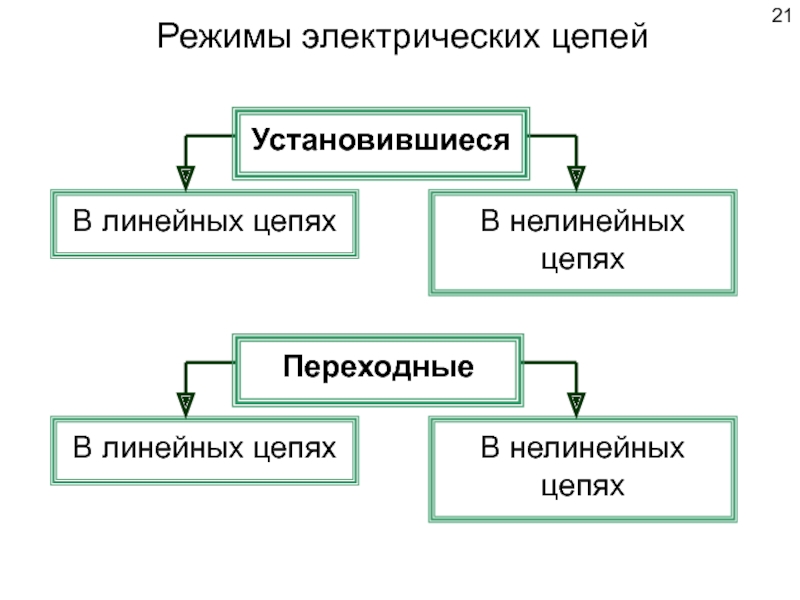

Слайд 21Режимы электрических цепей
Установившиеся
Переходные

Режимы электрических цепейУстановившиесяПереходные

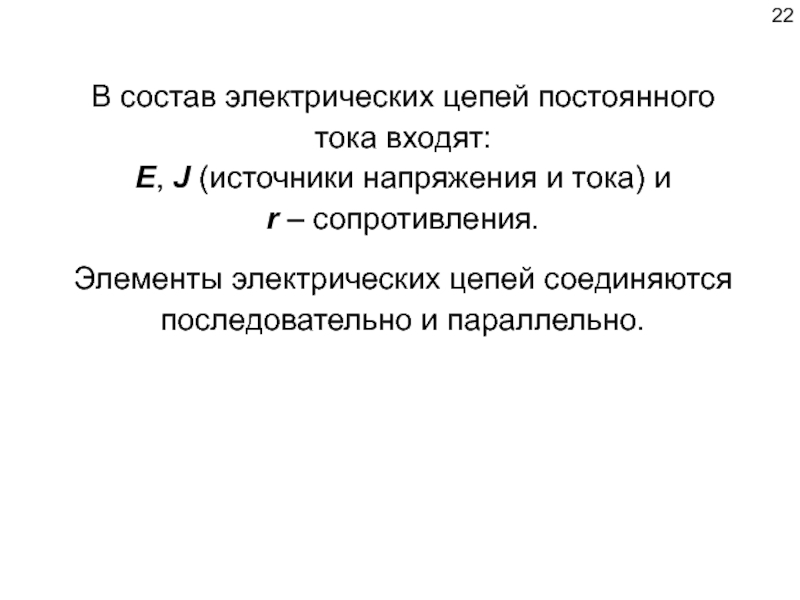

Слайд 22В состав электрических цепей постоянного тока входят: E, J (источники напряжения

и тока) и r – сопротивления.
Элементы электрических цепей соединяются последовательно и

параллельно.
В состав электрических цепей постоянного тока входят: E, J (источники напряжения и тока) и r – сопротивления.Элементы

Слайд 23E и r1 соединены последовательно.
r2 и r3 – параллельно.
ВЕТВЬ –

участок цепи с последовательным соединением элементов, в частном случае с

одним.
E, r1; r2; r3 – ветви.
В каждой ветви протекает свой ток.
E и r1 соединены последовательно.r2 и r3 – параллельно.ВЕТВЬ – участок цепи с последовательным соединением элементов, в

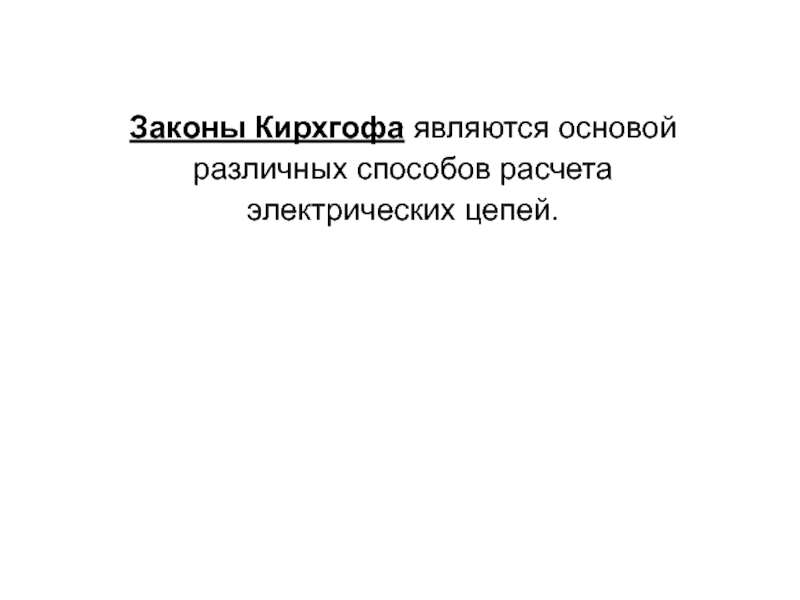

Слайд 24Законы Кирхгофа являются основой различных способов расчета электрических цепей.

Законы Кирхгофа являются основой различных способов расчета электрических цепей.

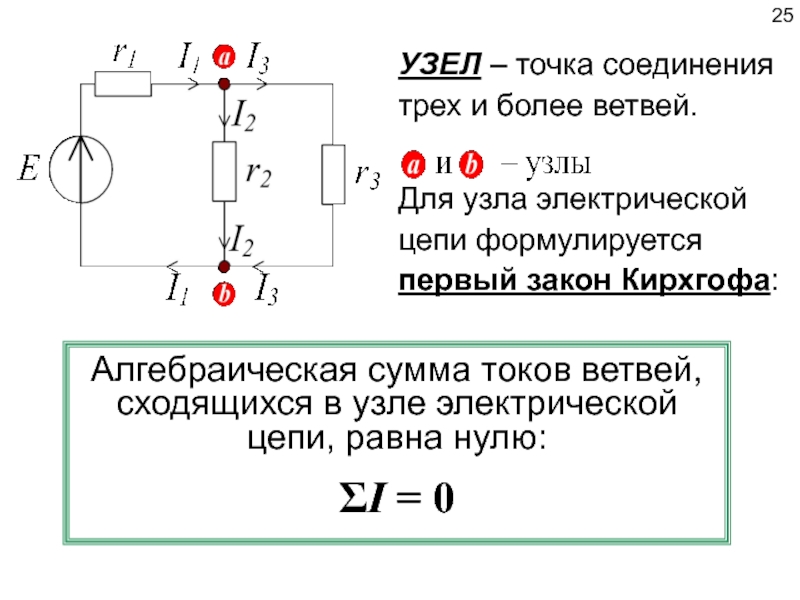

Слайд 25УЗЕЛ – точка соединения трех и более ветвей.

УЗЕЛ – точка соединения трех и более ветвей.

Слайд 26Подходящие к узлу токи записываются с одним знаком (например,

)
Отходящие от узла – с другим (например,

)
Подходящие к узлу токи записываются с одним знаком (например,   )Отходящие от узла – с другим

Слайд 27Эти уравнения отличаются только знаком. Поэтому число линейно независимых уравнений,

составленных по первому закону Кирхгофа, на единицу меньше числа узлов

схемы.
Эти уравнения отличаются только знаком. Поэтому число линейно независимых уравнений, составленных по первому закону Кирхгофа, на единицу

Слайд 28КОНТУР – замкнутый путь, проходящий по нескольким ветвям. E, r1, r2

– контур r2, r3 – контур E, r1, r3 – контур

КОНТУР – замкнутый путь, проходящий по нескольким ветвям. E, r1, r2 – контур r2, r3 – контур

Слайд 29Второй закон Кирхгофа:
Алгебраическая сумма падений напряжений на участках контура равна

алгебраической сумме ЭДС того же контура
ΣU = ΣE

Второй закон Кирхгофа:Алгебраическая сумма падений напряжений на участках контура равна алгебраической сумме ЭДС того же контураΣU =

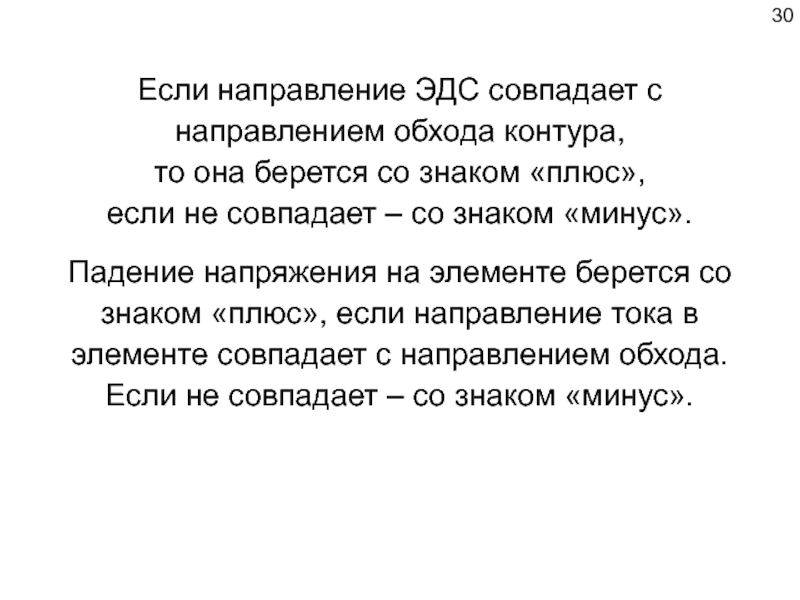

Слайд 30Если направление ЭДС совпадает с направлением обхода контура, то она берется

со знаком «плюс», если не совпадает – со знаком «минус».
Падение напряжения

на элементе берется со знаком «плюс», если направление тока в элементе совпадает с направлением обхода. Если не совпадает – со знаком «минус».
Если направление ЭДС совпадает с направлением обхода контура, то она берется со знаком «плюс», если не совпадает

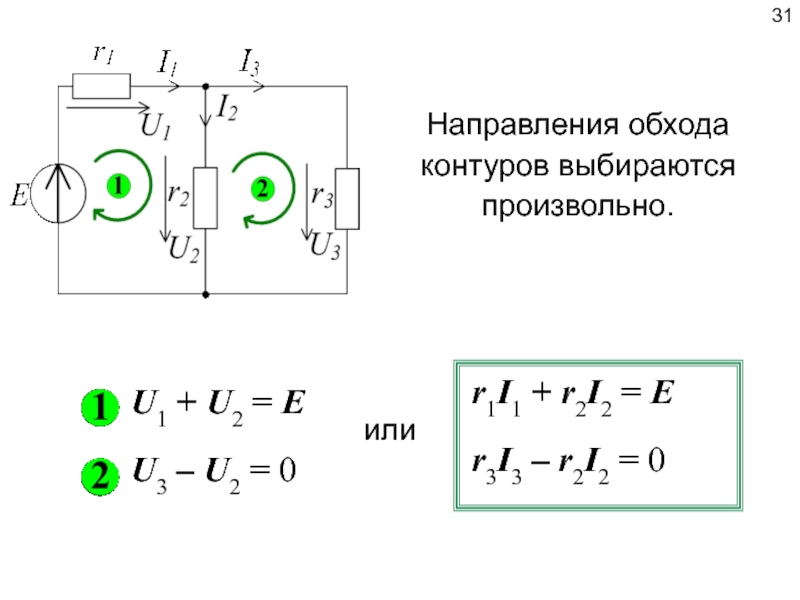

Слайд 31Направления обхода контуров выбираются произвольно.

Направления обхода контуров выбираются произвольно.

Слайд 32 узел : I1

– I2 – I3 = 0
контур :

r1I1 + r2I2 = E

контур : r3I3 – r2I2 = 0

узел    :  I1 – I2 – I3 = 0контур

Слайд 33Записываются уравнения по первому закону Кирхгофа. Их число на единицу

меньше числа узлов схемы.
Последовательность определения токов ветвей по законам Кирхгофа:
(начало)
Выбираются

направления токов ветвей. Число токов равно числу ветвей схемы. Токи ветвей с источниками токов известны.
Записываются уравнения по первому закону Кирхгофа. Их число на единицу меньше числа узлов схемы.Последовательность определения токов ветвей

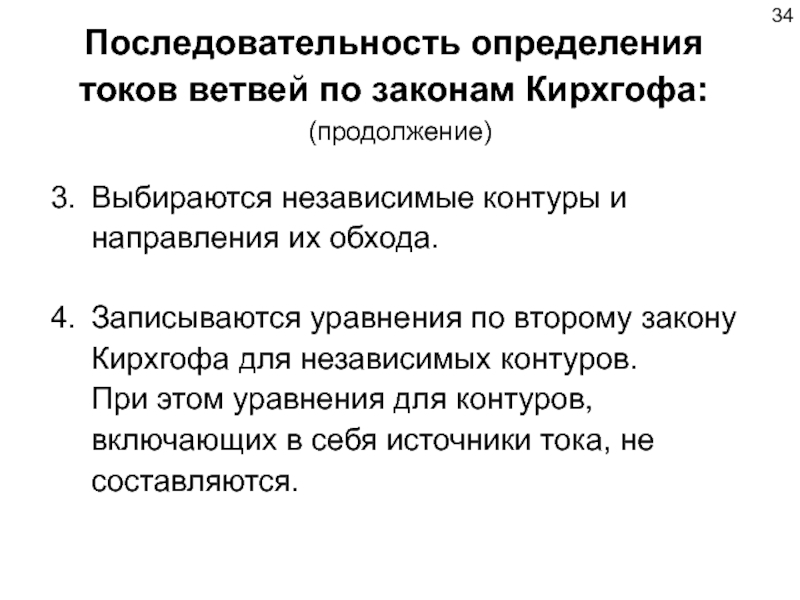

Слайд 34Выбираются независимые контуры и направления их обхода.
Последовательность определения токов ветвей

по законам Кирхгофа:
(продолжение)
Записываются уравнения по второму закону Кирхгофа для независимых

контуров. При этом уравнения для контуров, включающих в себя источники тока, не составляются.
Выбираются независимые контуры и направления их обхода.Последовательность определения токов ветвей по законам Кирхгофа:(продолжение)Записываются уравнения по второму закону

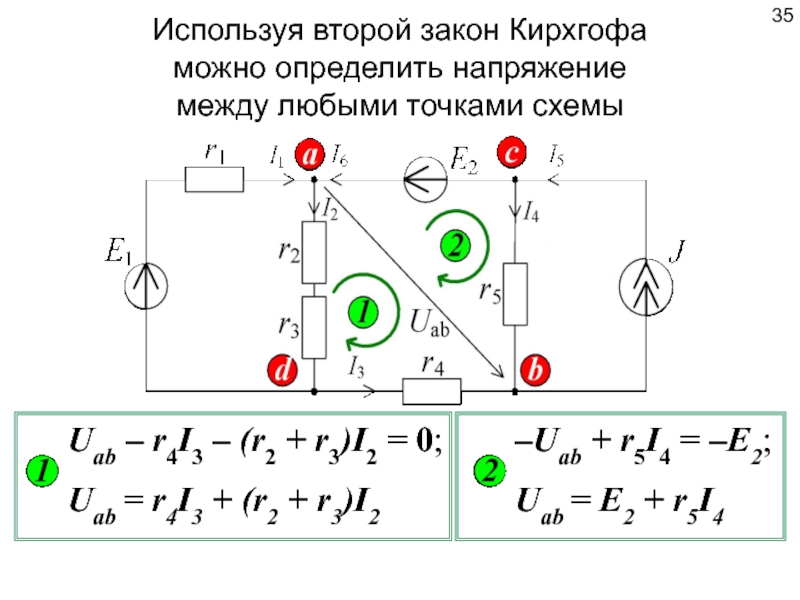

Слайд 35Используя второй закон Кирхгофа можно определить напряжение между любыми точками схемы

Используя второй закон Кирхгофа можно определить напряжение между любыми точками схемы

Слайд 36Густав Роберт Кирхгоф
(12 марта 1824 – 17 октября 1887)
Немецкий физик.

Родился в Кёнигсберге.
В 1845–1847 гг., будучи студентом и занимаясь исследованием

электрических цепей, открыл закономерности протекания тока в разветвленных цепях (законы Кирхгофа).

Также разработал основы спектроскопии (открытие Кирхгофа – Бунзена), открыл цикл законов, описывающих тепловое поглощение и излучение и внес значительный вклад в развитие теоретической физики.

Густав Роберт Кирхгоф(12 марта 1824 – 17 октября 1887)Немецкий физик. Родился в Кёнигсберге.В 1845–1847 гг., будучи студентом
