Элементы теории графов

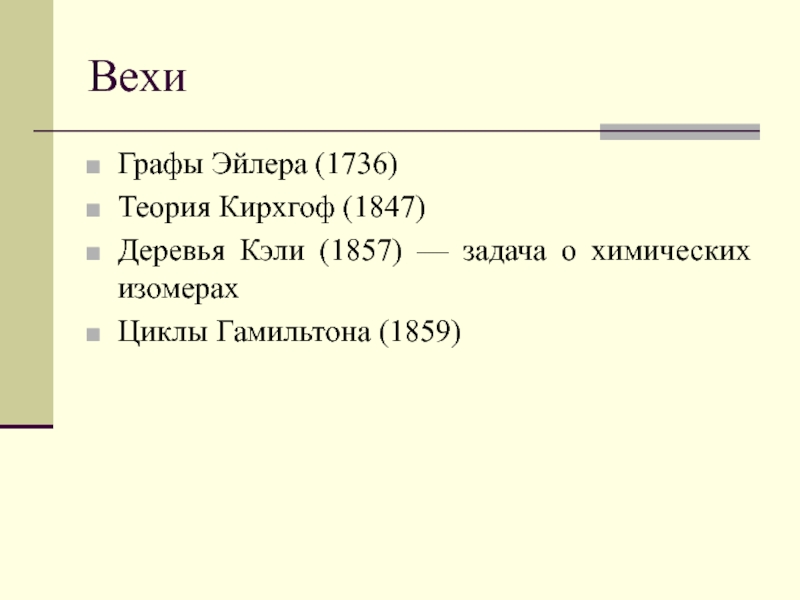

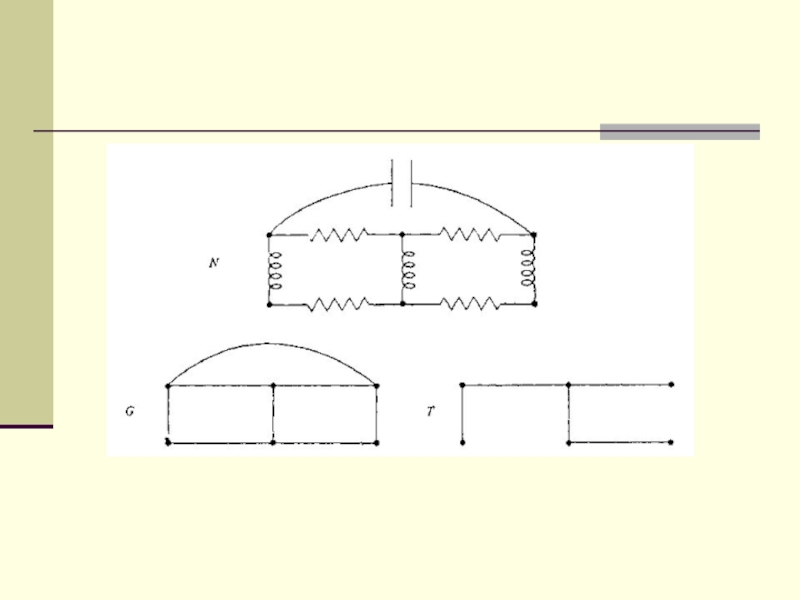

химических изомерах

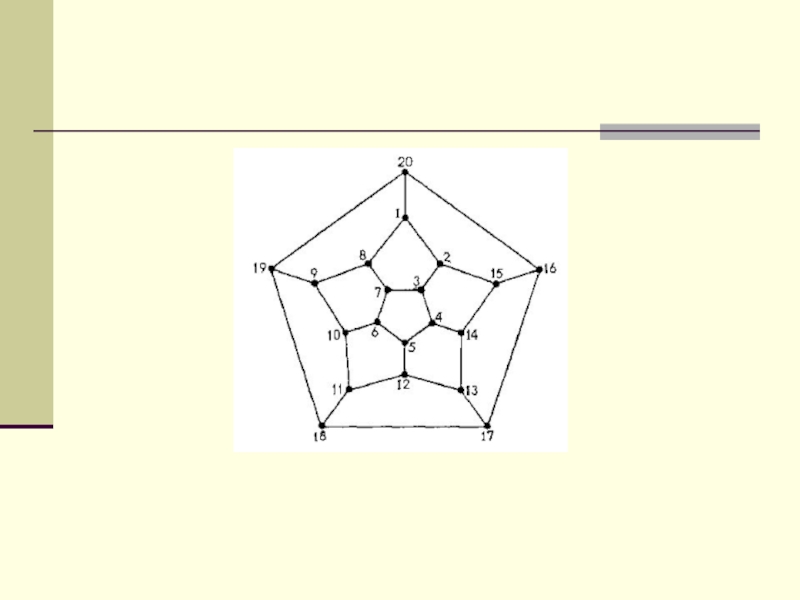

Циклы Гамильтона (1859)

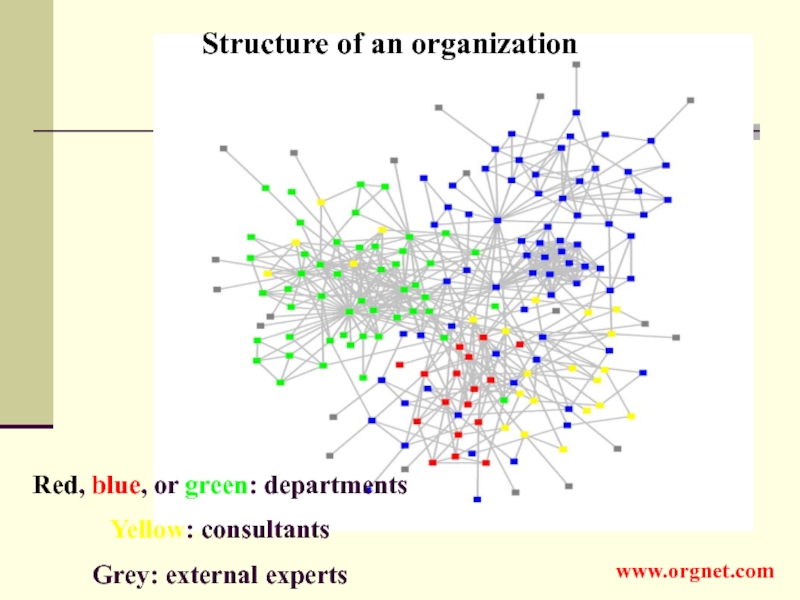

organization
www.orgnet.com

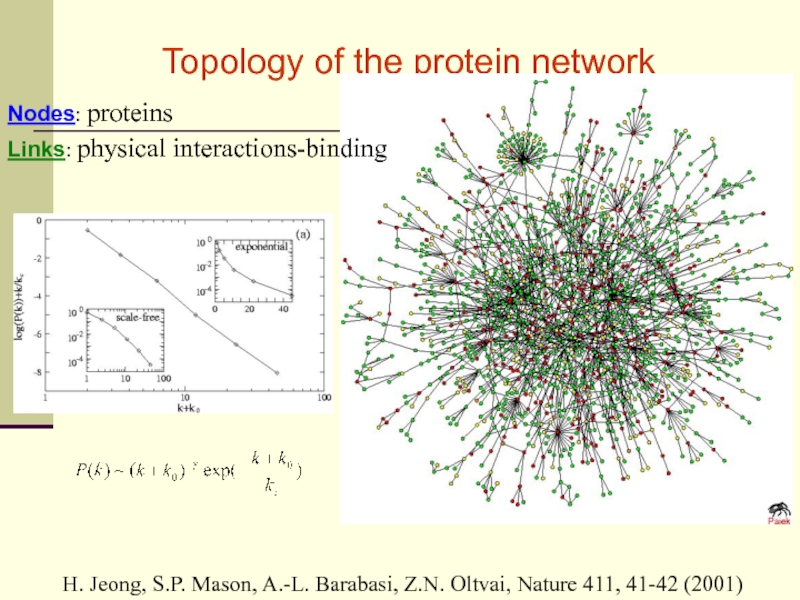

Z.N. Oltvai, Nature 411, 41-42 (2001)

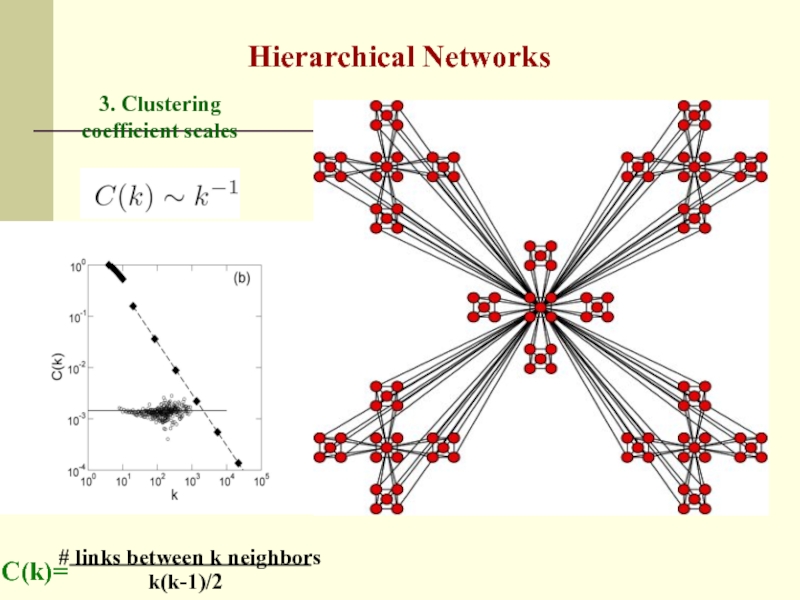

Prot P(k)
Nodes: proteins

Links: physical interactions-binding

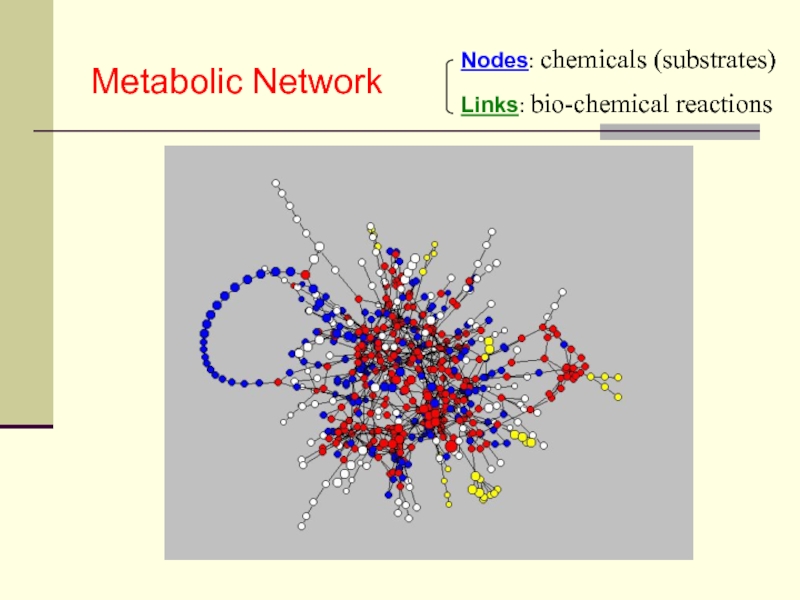

Metab-movie

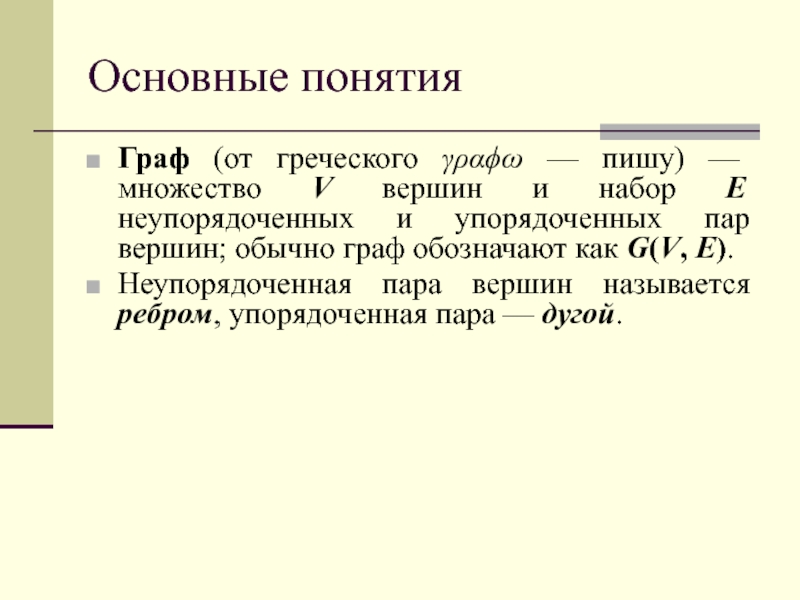

вершин и набор E неупорядоченных и упорядоченных пар вершин; обычно

граф обозначают как G(V, E).
Неупорядоченная пара вершин называется ребром, упорядоченная пара — дугой.

— ориентированным (или орграфом).
Пара вершин может быть соединена двумя или

более ребрами (или, соответственно, дугами одного направления), такие ребра (или дуги) называются кратными.
Дуга (или ребро) может начинаться и заканчиваться в одной и той же вершине, в этом случае соотв. дуга (или ребро) называется петлей.
Вершины, соединенные ребром или дугой, называются смежными.
Ребра, имеющие общую вершину, тоже называются смежными.
Ребро (или дуга) и любая из его вершин называются инцидентными.
Принято говорить, что ребро (u, v) соединяет вершины u и v, а дуга (u, v) начинается в вершине u и кончается в вершине v.

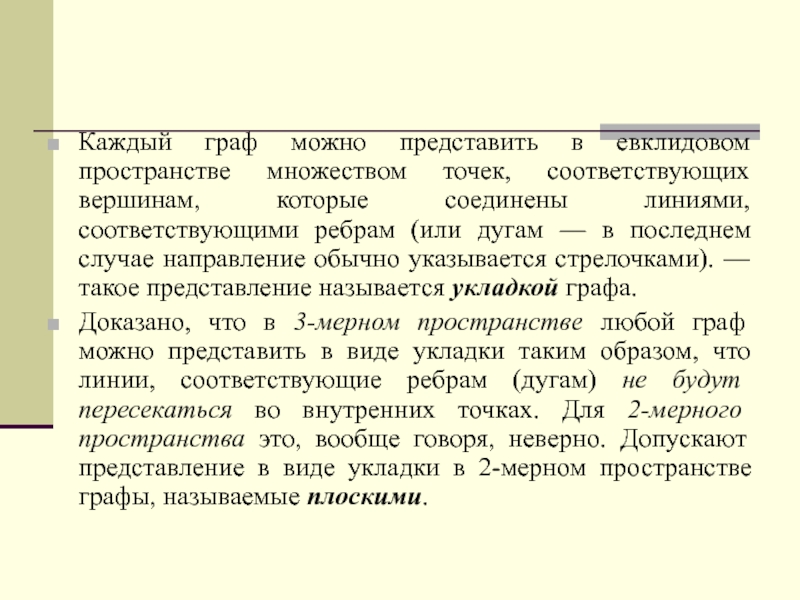

вершинам, которые соединены линиями, соответствующими ребрам (или дугам — в

последнем случае направление обычно указывается стрелочками). — такое представление называется укладкой графа.
Доказано, что в 3-мерном пространстве любой граф можно представить в виде укладки таким образом, что линии, соответствующие ребрам (дугам) не будут пересекаться во внутренних точках. Для 2-мерного пространства это, вообще говоря, неверно. Допускают представление в виде укладки в 2-мерном пространстве графы, называемые плоскими.

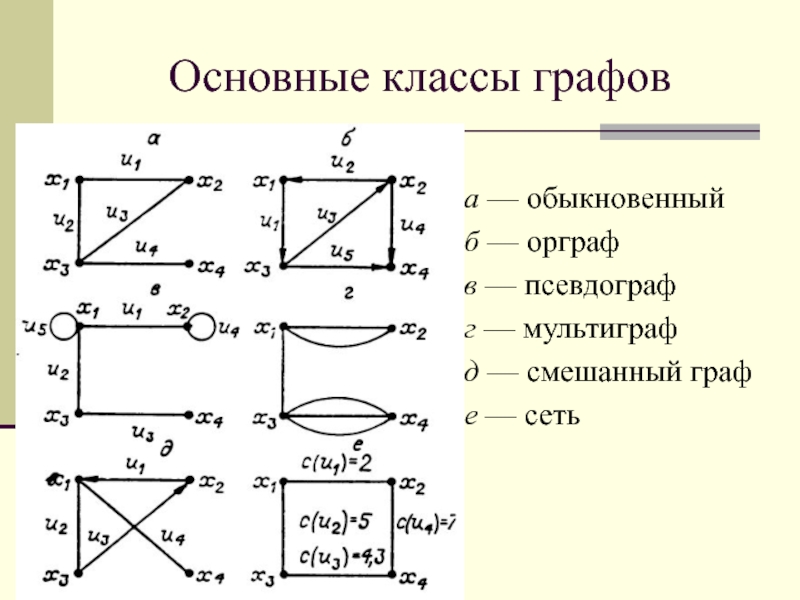

мультиграф
д — смешанный граф
е — сеть

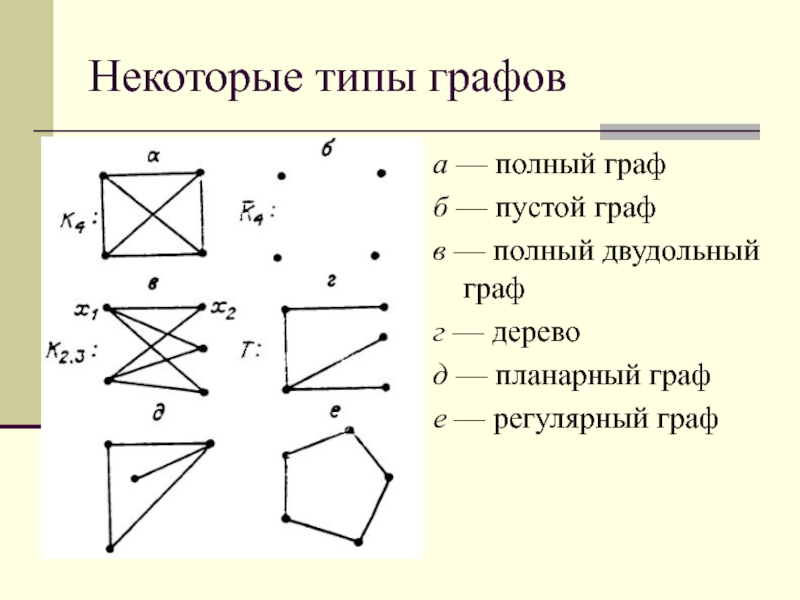

полный двудольный граф
г — дерево
д — планарный граф
е — регулярный

граф

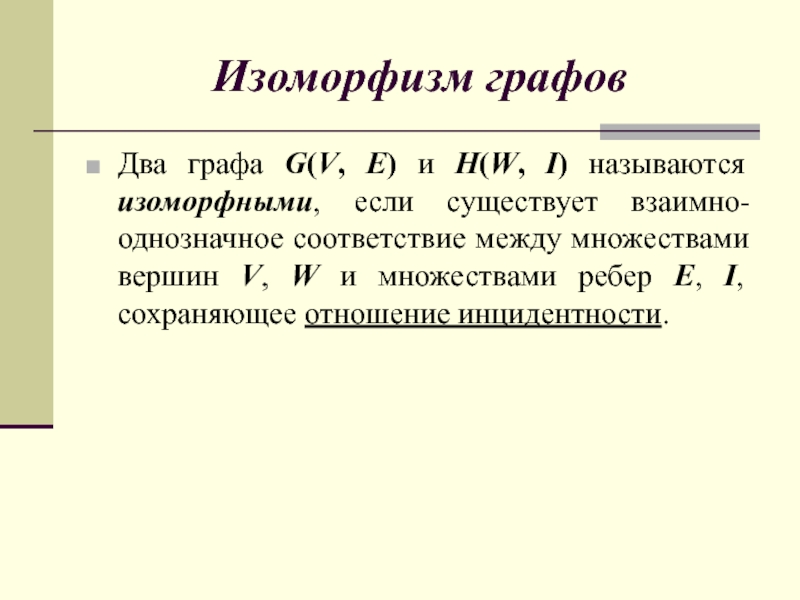

если существует взаимно-однозначное соответствие между множествами вершин V, W и

множествами ребер E, I, сохраняющее отношение инцидентности.

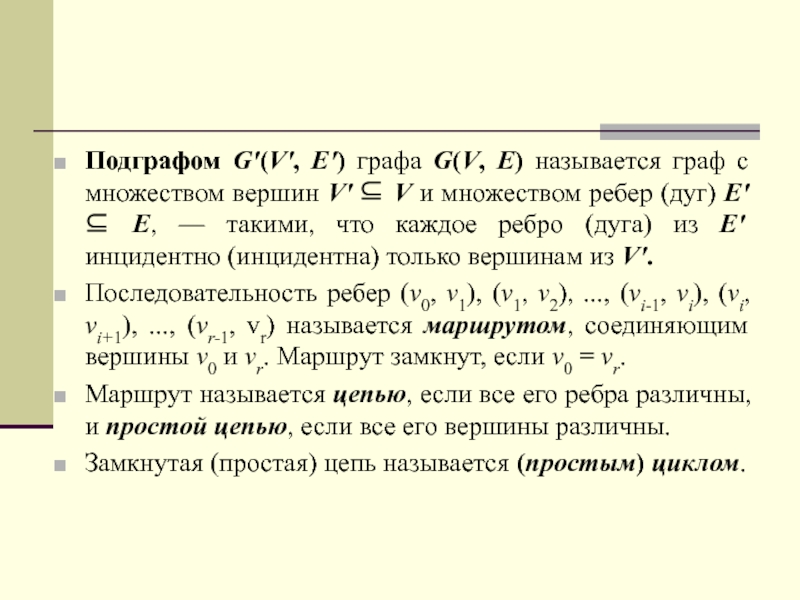

вершин V  V и множеством ребер (дуг) E  E,

— такими, что каждое ребро (дуга) из E инцидентно (инцидентна) только вершинам из V.
Последовательность ребер (v0, v1), (v1, v2), ..., (vi-1, vi), (vi, vi+1), ..., (vr-1, vr) называется маршрутом, соединяющим вершины v0 и vr. Маршрут замкнут, если v0 = vr.
Маршрут называется цепью, если все его ребра различны, и простой цепью, если все его вершины различны.
Замкнутая (простая) цепь называется (простым) циклом.

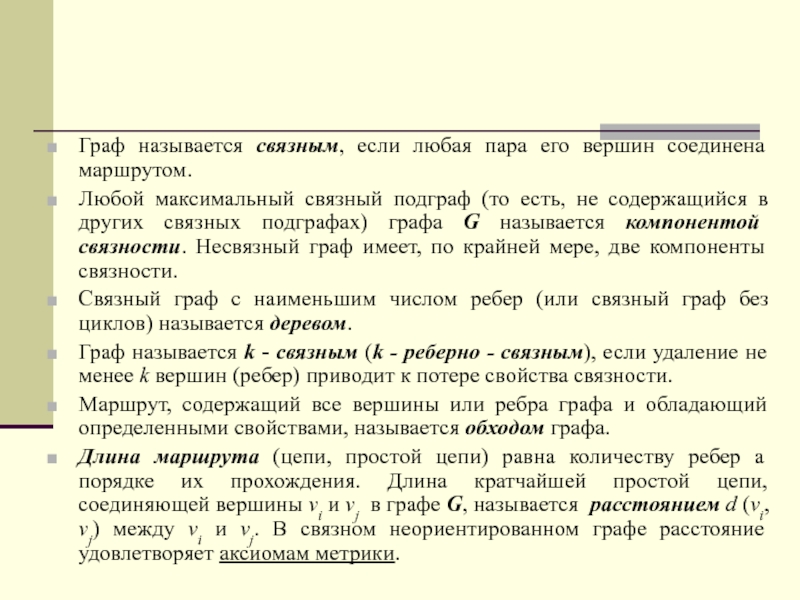

максимальный связный подграф (то есть, не содержащийся в других связных

подграфах) графа G называется компонентой связности. Несвязный граф имеет, по крайней мере, две компоненты связности.
Связный граф с наименьшим числом ребер (или связный граф без циклов) называется деревом.
Граф называется k - связным (k - реберно - связным), если удаление не менее k вершин (ребер) приводит к потере свойства связности.
Маршрут, содержащий все вершины или ребра графа и обладающий определенными свойствами, называется обходом графа.
Длина маршрута (цепи, простой цепи) равна количеству ребер а порядке их прохождения. Длина кратчайшей простой цепи, соединяющей вершины vi и vj в графе G, называется расстоянием d (vi, vj) между vi и vj. В связном неориентированном графе расстояние удовлетворяет аксиомам метрики.

A) – орграф
Путь в D – последовательность вершин и дуг

u1, a1, u2, a2,..., ut, at, ut+1 , где t0, причем каждая вершина ui  V, а каждая дуга ai  A, и ai всегда является дугой (ui, ui+1). Путь обычно записывается последовательностью вершин u1, u2, ..., ut, ut+1.
Полупуть в D – последовательность вершин и дуг u1, a1, u2, a2,..., ut, at, ut+1, где t0, причем каждая вершина ui  V, а каждая дуга ai  A, и ai всегда является либо дугой (ui, ui+1), либо дугой (ui+1, ui). Полупуть также обычно записывается последовательностью вершин u1, u2, ..., ut, ut+1.

Пусть G = (V, E) – граф
Цепь в G – последовательность вершин и ребер u1, e1, u2, e2,..., ut, et, ut+1, где t0, причем каждая вершина ui  V, а каждое ребро ei  E, и ei всегда является ребром (ui, ui+1). Цепь обычно записывается последовательностью вершин u1, u2, ..., ut, ut+1.
Цепь = маршрут без повторений (каждое ребро проходится лишь один раз).
Аналогия — та же цепь (см. выше)
В определении полуцепи нет смысла — полуцепь всегда совпадает с соответствующей цепью.

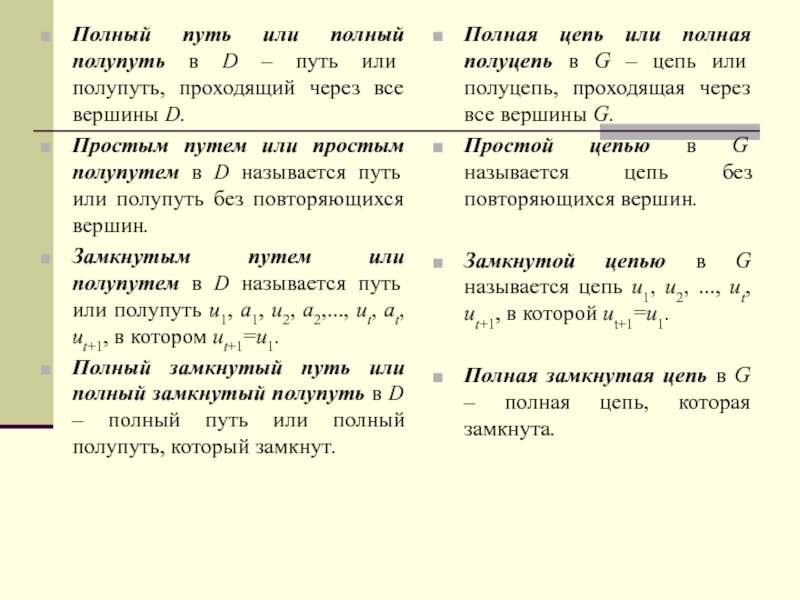

полупуть, проходящий через все вершины D.
Простым путем или простым полупутем

в D называется путь или полупуть без повторяющихся вершин.
Замкнутым путем или полупутем в D называется путь или полупуть u1, a1, u2, a2,..., ut, at, ut+1, в котором ut+1=u1.
Полный замкнутый путь или полный замкнутый полупуть в D – полный путь или полный полупуть, который замкнут.

Полная цепь или полная полуцепь в G – цепь или полуцепь, проходящая через все вершины G.
Простой цепью в G называется цепь без повторяющихся вершин.

Замкнутой цепью в G называется цепь u1, u2, ..., ut, ut+1, в которой ut+1=u1.

Полная замкнутая цепь в G – полная цепь, которая замкнута.

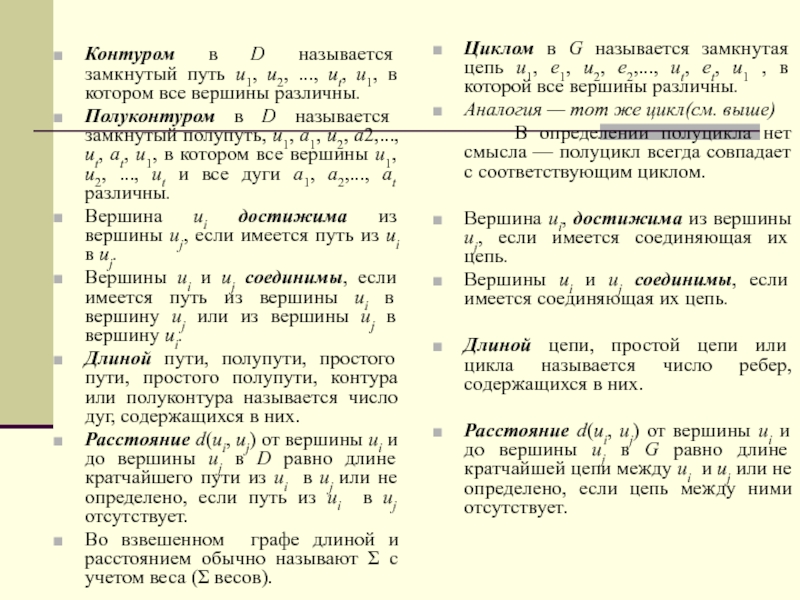

u1, в котором все вершины различны.
Полуконтуром в D называется замкнутый

полупуть, u1, a1, u2, a2,..., ut, at, u1, в котором все вершины u1, u2, ..., ut и все дуги a1, a2,..., at различны.
Вершина ui достижима из вершины uj, если имеется путь из ui в uj.
Вершины ui и uj соединимы, если имеется путь из вершины ui в вершину uj или из вершины uj в вершину ui.
Длиной пути, полупути, простого пути, простого полупути, контура или полуконтура называется число дуг, содержащихся в них.
Расстояние d(ui, uj) от вершины ui и до вершины uj в D равно длине кратчайшего пути из ui в uj или не определено, если путь из ui в uj отсутствует.
Во взвешенном графе длиной и расстоянием обычно называют  с учетом веса ( весов).

Циклом в G называется замкнутая цепь u1, e1, u2, e2,..., ut, et, u1 , в которой все вершины различны.
Аналогия — тот же цикл(см. выше)
В определении полуцикла нет смысла — полуцикл всегда совпадает с соответствующим циклом.

Вершина ui, достижима из вершины uj, если имеется соединяющая их цепь.
Вершины ui и uj соединимы, если имеется соединяющая их цепь.

Длиной цепи, простой цепи или цикла называется число ребер, содержащихся в них.

Расстояние d(ui, uj) от вершины ui и до вершины uj в G равно длине кратчайшей цепи между ui и uj или не определено, если цепь между ними отсутствует.

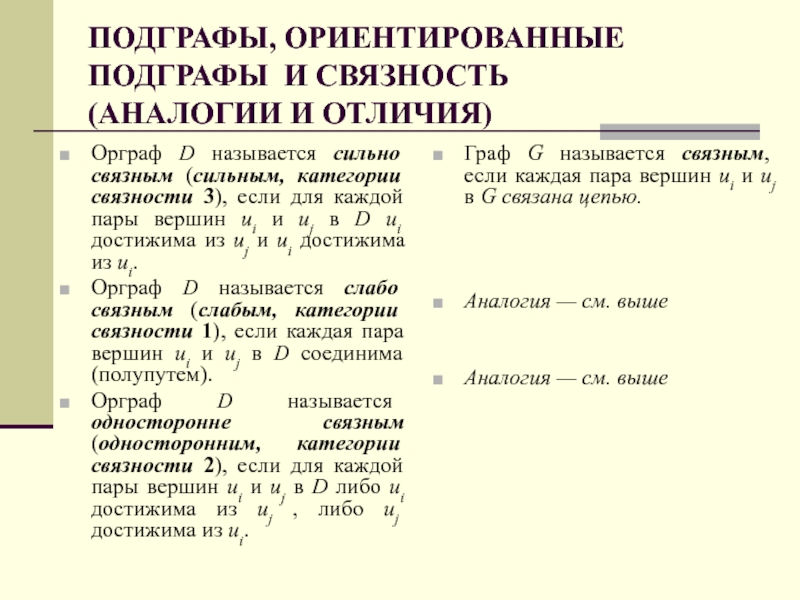

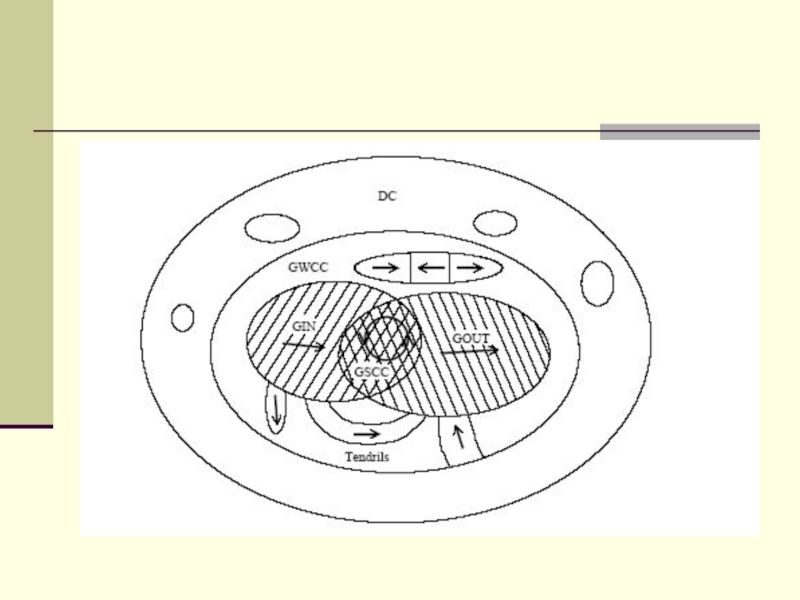

сильно связным (сильным, категории связности 3), если для каждой пары

вершин ui и uj в D ui достижима из uj и ui достижима из ui.
Орграф D называется слабо связным (слабым, категории связности 1), если каждая пара вершин ui и uj в D соединима (полупутем).
Орграф D называется односторонне связным (односторонним, категории связности 2), если для каждой пары вершин ui и uj в D либо ui достижима из uj , либо uj достижима из ui.

Граф G называется связным, если каждая пара вершин ui и uj в G связана цепью.



Аналогия — см. выше


Аналогия — см. выше

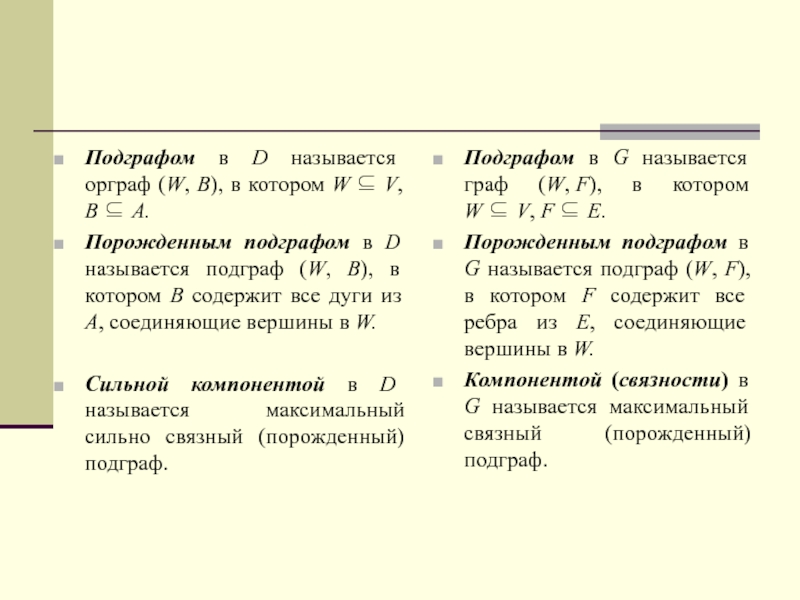

B  A.
Порожденным подграфом в D называется подграф (W, B), в котором

B содержит все дуги из A, соединяющие вершины в W.

Сильной компонентой в D называется максимальный сильно связный (порожденный) подграф.

Подграфом в G называется граф (W, F), в котором W  V, F  E.
Порожденным подграфом в G называется подграф (W, F), в котором F содержит все ребра из E, соединяющие вершины в W.
Компонентой (связности) в G называется максимальный связный (порожденный) подграф.

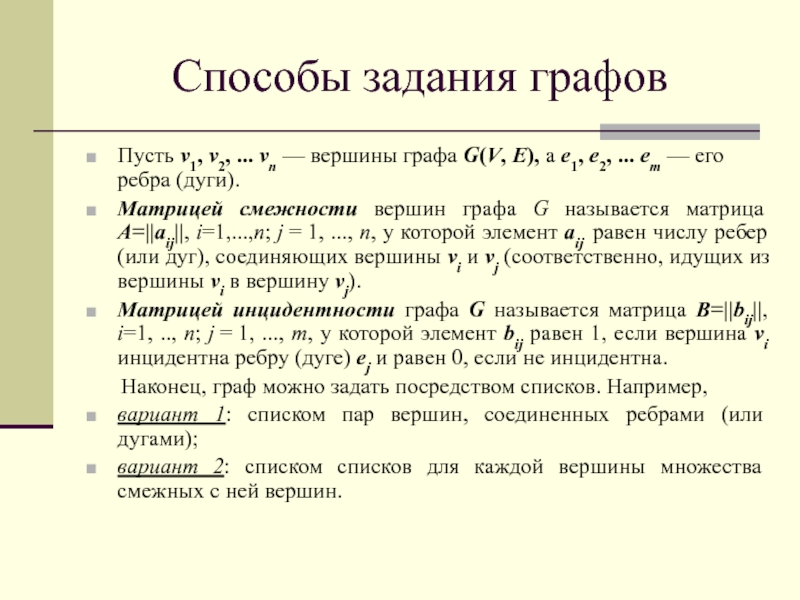

G(V, E), а e1, e2, ... em — его ребра

(дуги).
Матрицей смежности вершин графа G называется матрица A=||aij||, i=1,...,n; j = 1, ..., n, у которой элемент aij равен числу ребер (или дуг), соединяющих вершины vi и vj (соответственно, идущих из вершины vi в вершину vj).

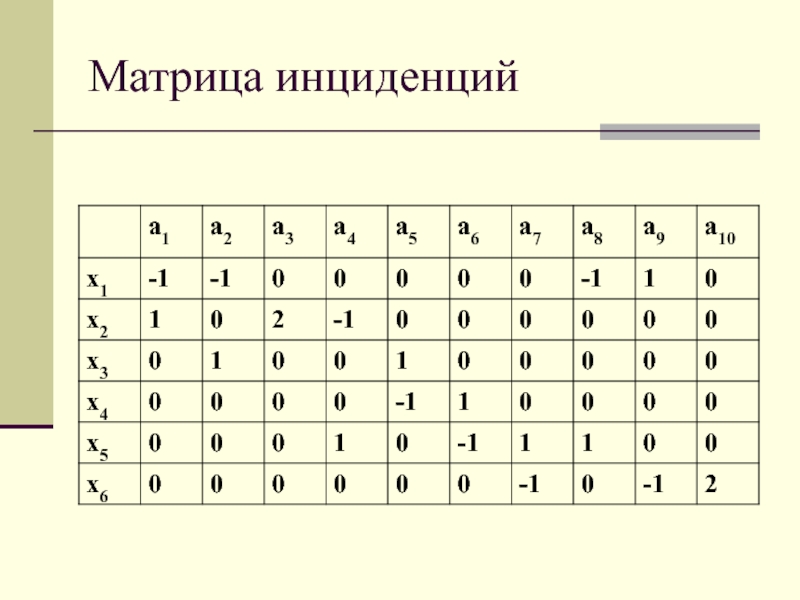

Матрицей инцидентности графа G называется матрица B=||bij||, i=1, .., n; j = 1, ..., m, у которой элемент bij равен 1, если вершина vi инцидентна ребру (дуге) ej и равен 0, если не инцидентна.
Наконец, граф можно задать посредством списков. Например,
вариант 1: списком пар вершин, соединенных ребрами (или дугами);
вариант 2: списком списков для каждой вершины множества смежных с ней вершин.

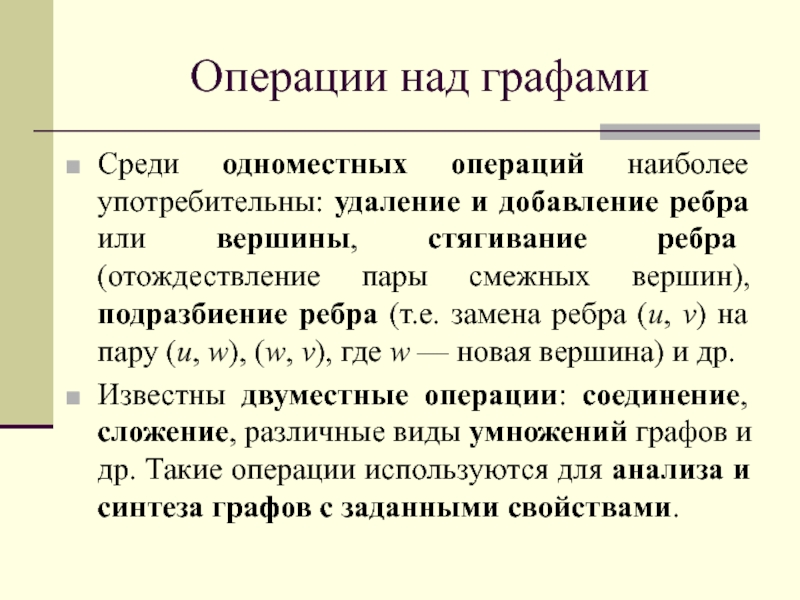

ребра или вершины, стягивание ребра (отождествление пары смежных вершин), подразбиение

ребра (т.е. замена ребра (u, v) на пару (u, w), (w, v), где w — новая вершина) и др.
Известны двуместные операции: соединение, сложение, различные виды умножений графов и др. Такие операции используются для анализа и синтеза графов с заданными свойствами.

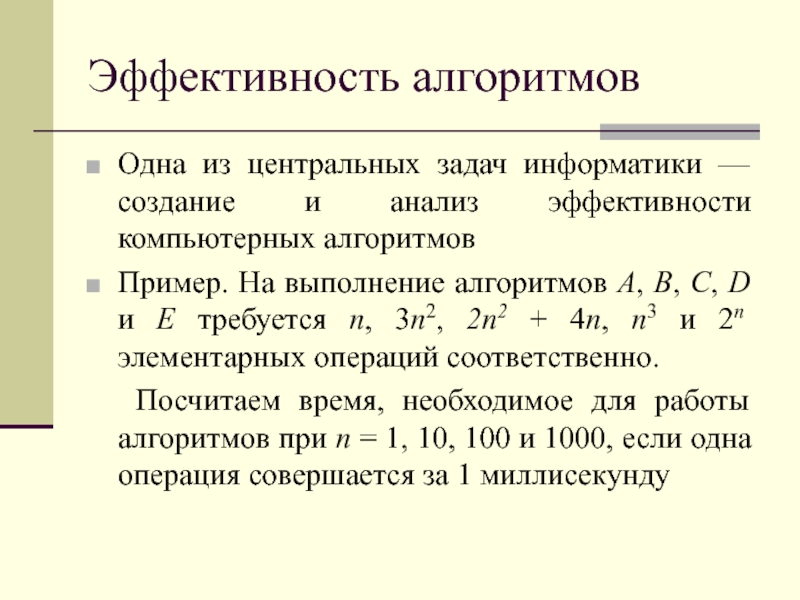

эффективности компьютерных алгоритмов
Пример. На выполнение алгоритмов А, В, С, D

и Е требуется n, 3n2, 2n2 + 4n, n3 и 2n элементарных операций соответственно.

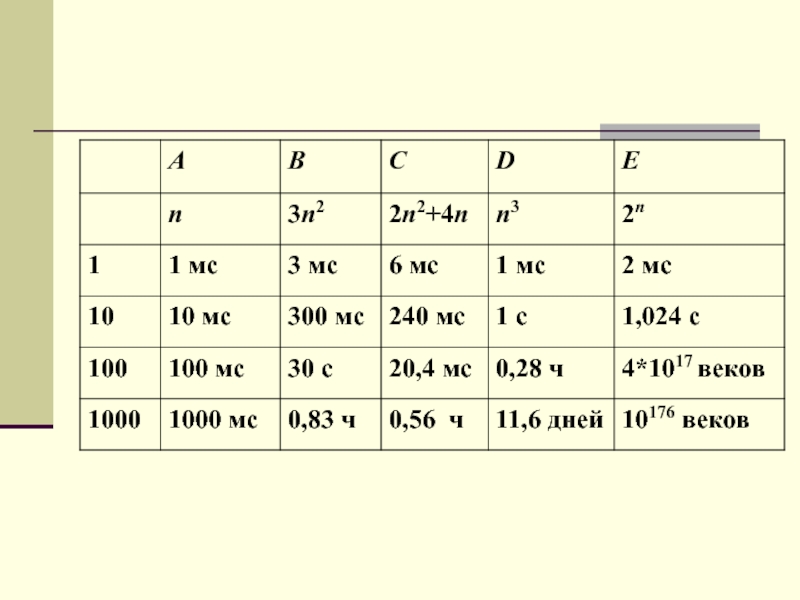

Посчитаем время, необходимое для работы алгоритмов при n = 1, 10, 100 и 1000, если одна операция совершается за 1 миллисекунду

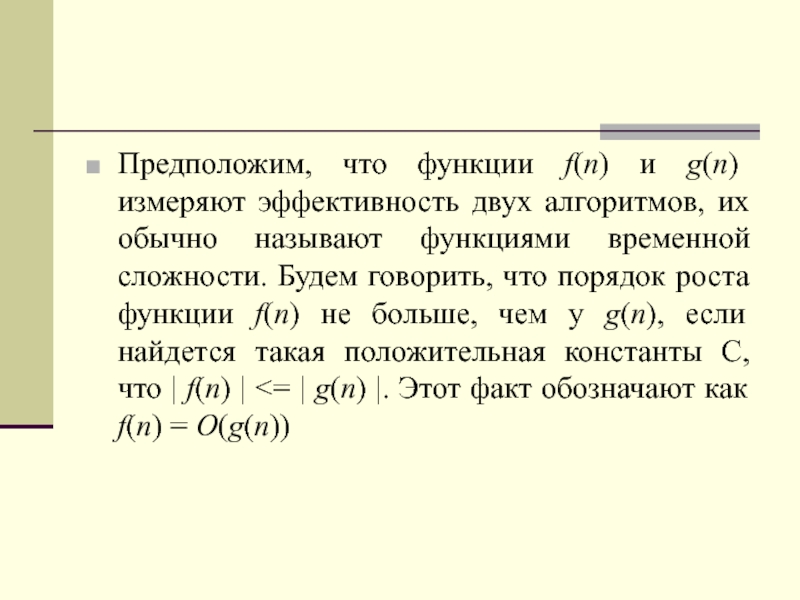

их обычно называют функциями временной сложности. Будем говорить, что порядок

роста функции f(n) не больше, чем у g(n), если найдется такая положительная константы С, что | f(n) | <= | g(n) |. Этот факт обозначают как f(n) = O(g(n))

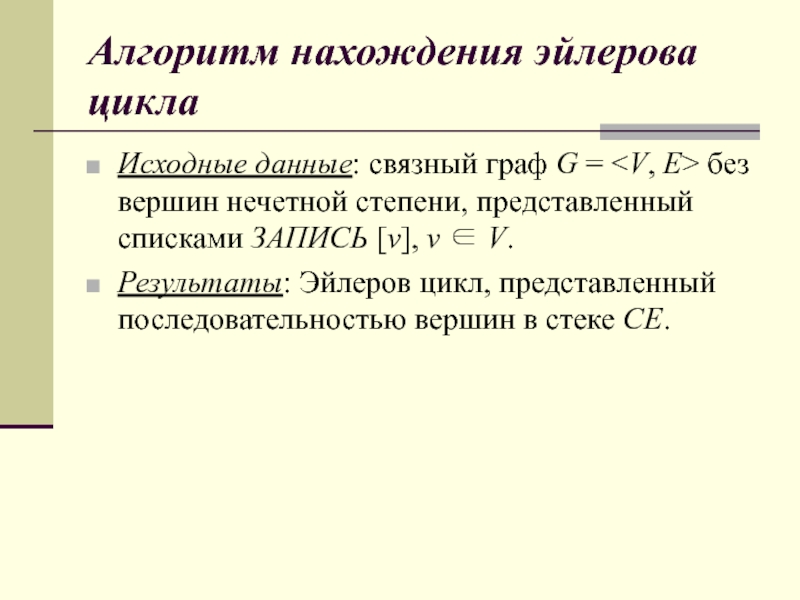

нечетной степени, представленный списками ЗАПИСЬ [v], v  V.
Результаты: Эйлеров

цикл, представленный последовательностью вершин в стеке СЕ.

проходящий через каждое ребро графа в точности один раз, т.е.

путь v1, ..., vm+1, такой что каждое ребро e  E появляется в последовательности v1, ..., vm+1 в точности один раз как e = {vi, vi+1 } для некоторого i.

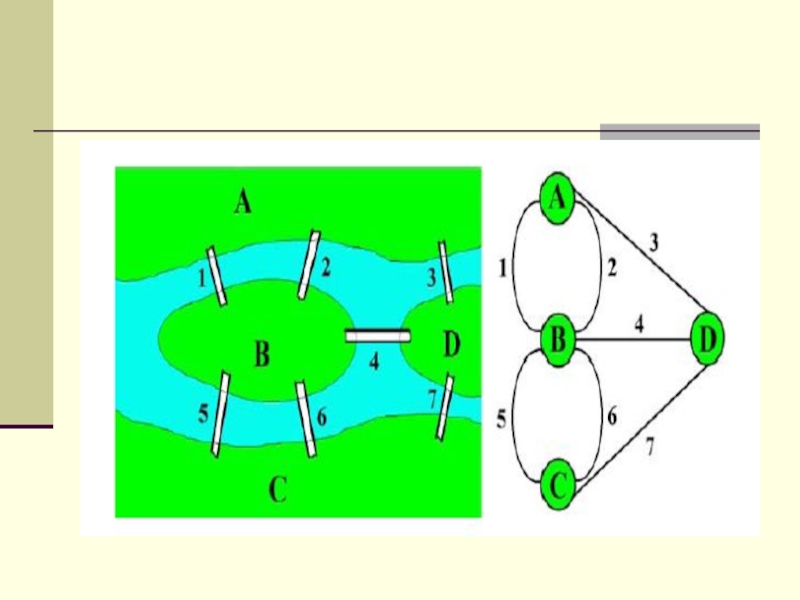

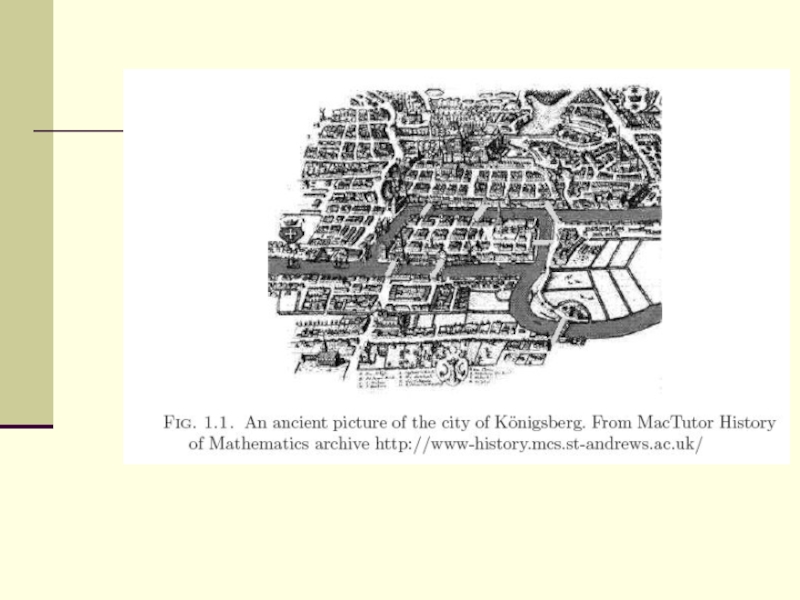

Если v1 = vm+1, то такой путь называется эйлеровым циклом. Задача существования эйлерова пути в заданном графе была решена Эйлером в 1736 году, и представленное им необходимое и достаточное условие существования такого пути считается первой в истории теоремой теории графов.
Теорема. Эйлеров путь в графе существует тогда и только тогда, когда граф связный и содержит не более чем две вершины нечетной степени.

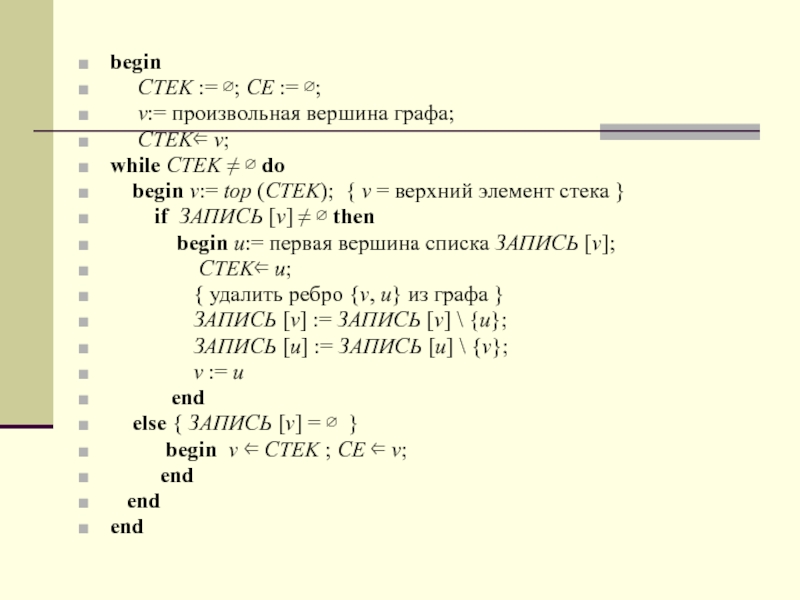

v:= произвольная вершина графа;
CTEK v;
while CTEK  do

begin v:= top (CTEK); { v = верхний элемент стека }
if ЗАПИСЬ [v]  then
begin u:= первая вершина списка ЗАПИСЬ [v];
CTEK u;
{ удалить ребро {v, u} из графа }
ЗАПИСЬ [v] := ЗАПИСЬ [v] \ {u};
ЗАПИСЬ [u] := ЗАПИСЬ [u] \ {v};
v := u
end
else { ЗАПИСЬ [v] = }
begin v  CTEK ; СЕ  v;
end
end
end
