ЭМКолебания
Содержание
- 1. ЭМКолебания

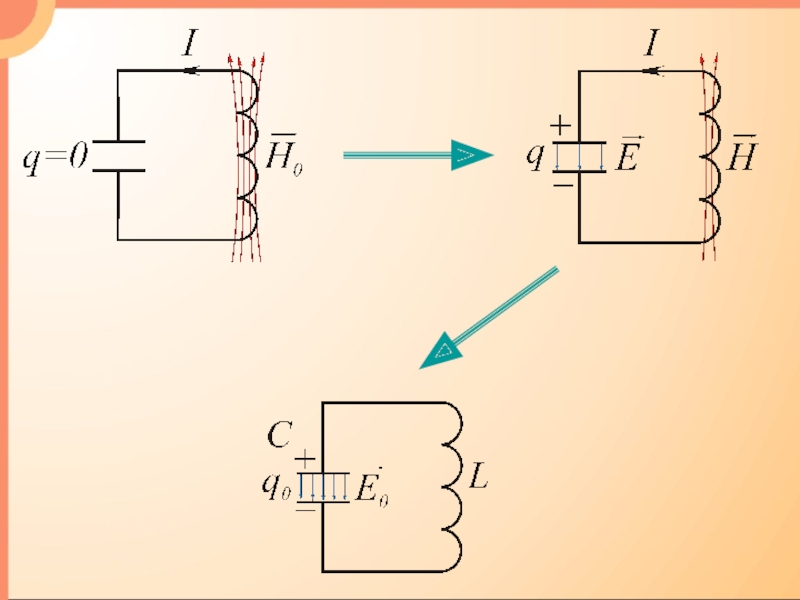

- 2. 3.1. Свободные незатухающие электрические колебания
- 3. Слайд 3
- 4. Слайд 4
- 5. Слайд 5
- 6. Слайд 6

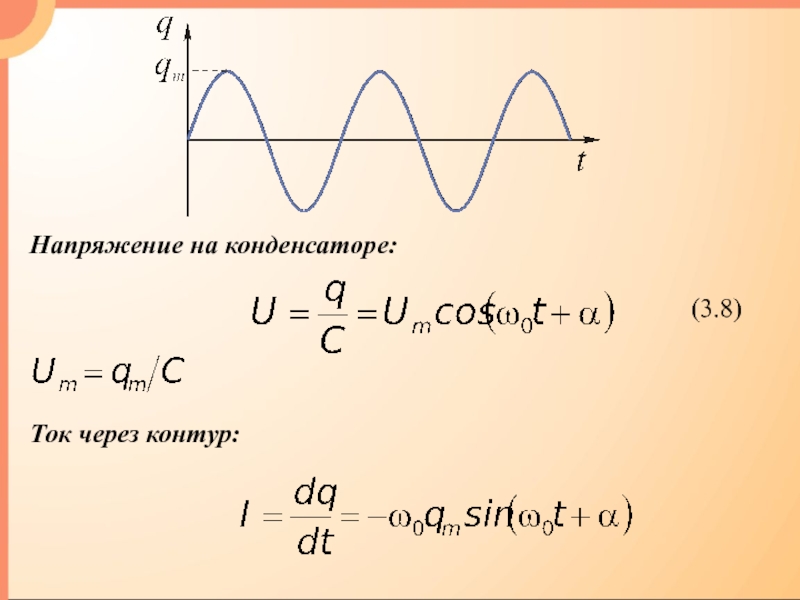

- 7. Напряжение на конденсаторе:Ток через контур:
- 8. Слайд 8
- 9. Слайд 9
- 10. Задача 3.1 Колебательный контур состоит из
- 11. Слайд 11

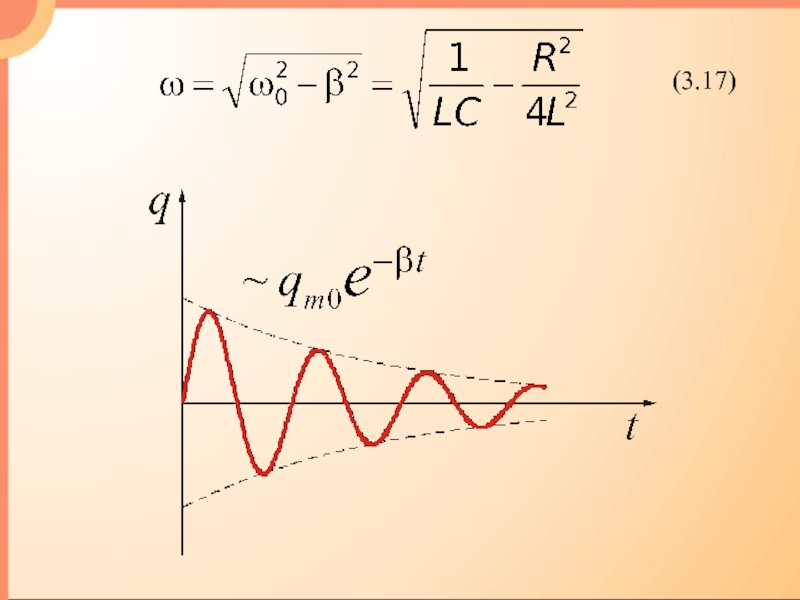

- 12. 3.2. Затухающие электрические колебания

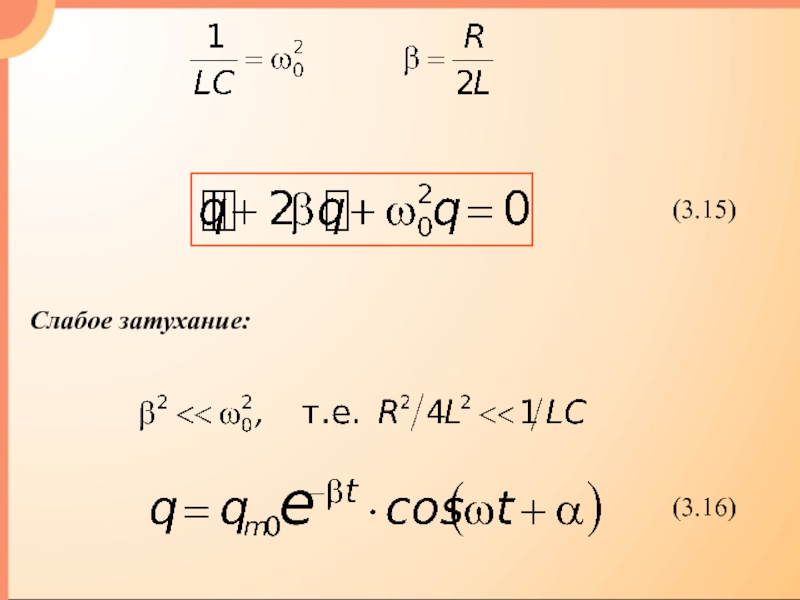

- 13. Слабое затухание:
- 14. Слайд 14

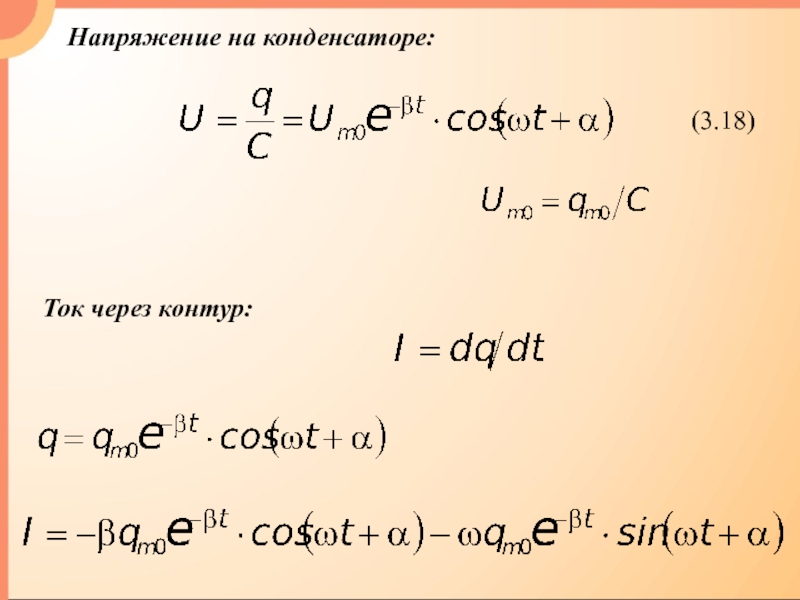

- 15. Напряжение на конденсаторе:Ток через контур:

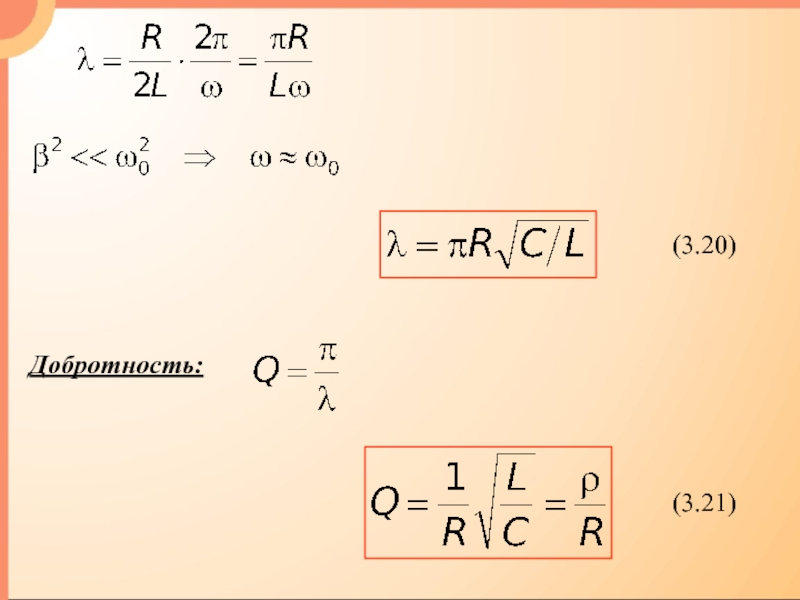

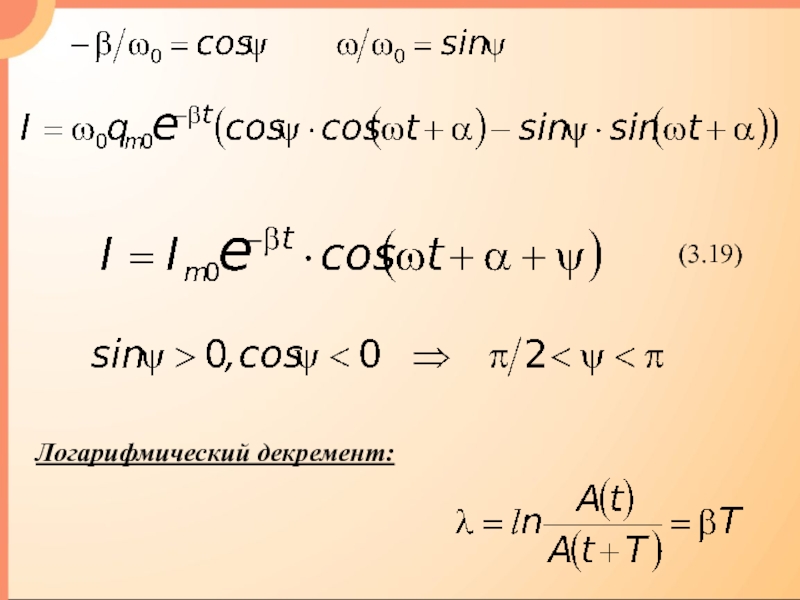

- 16. Логарифмический декремент:
- 17. Слайд 17
- 18. Сильное затухание: Сопротивление контура, при котором колебательный процесс переходит в апериодический, называется критическим.

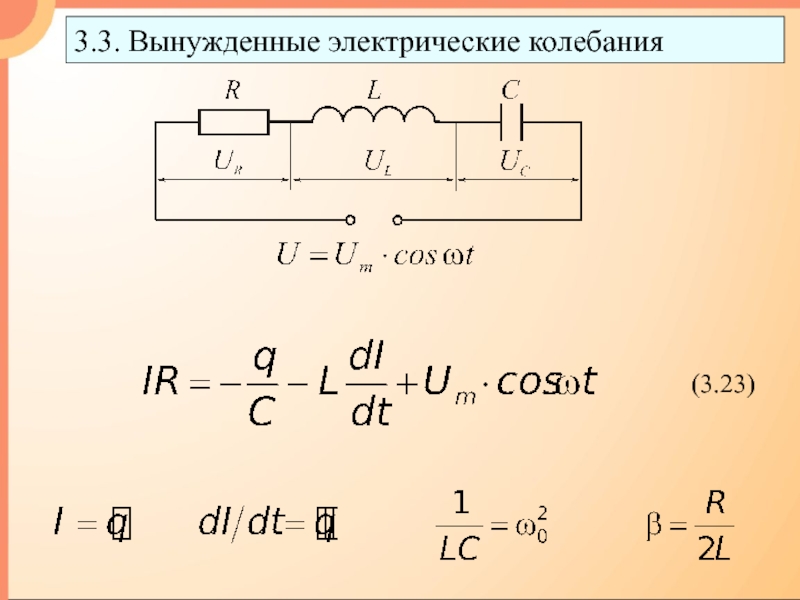

- 19. 3.3. Вынужденные электрические колебания

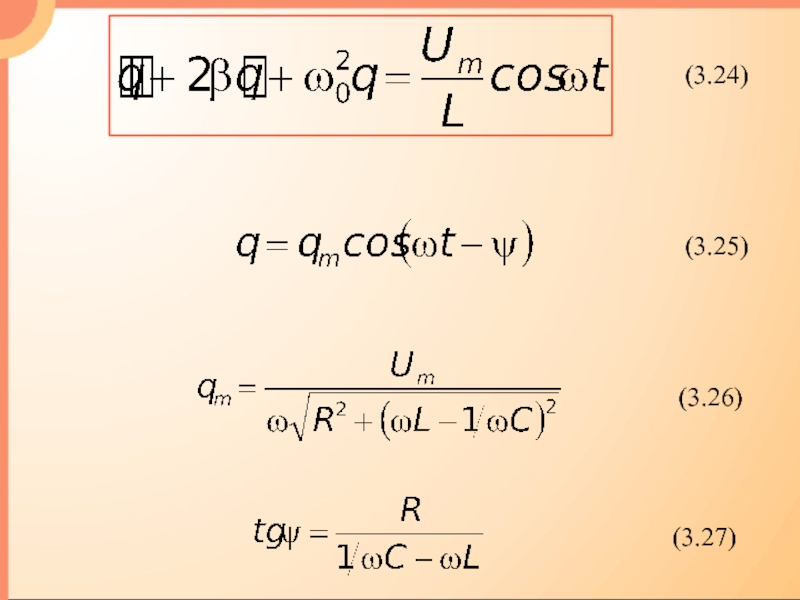

- 20. (3.24)
- 21. Слайд 21
- 22. Слайд 22

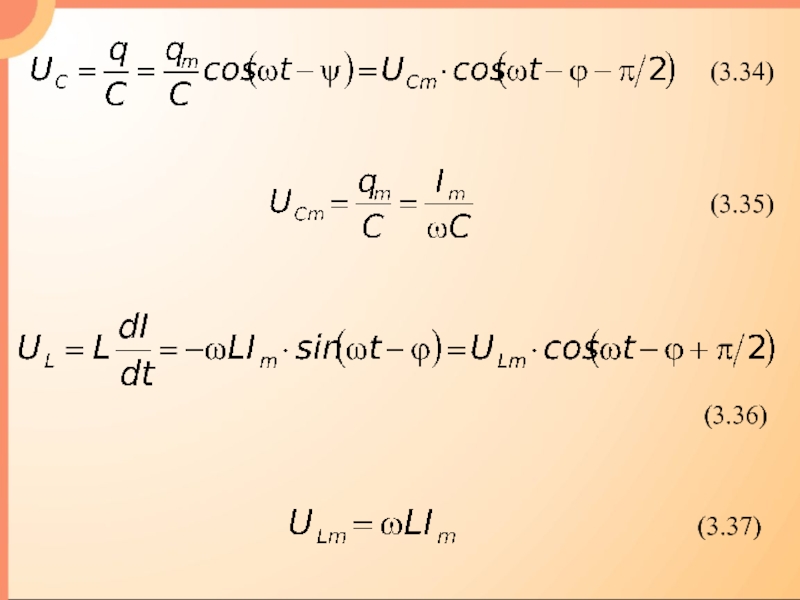

- 23. (3.37)
- 24. Слайд 24
- 25. (3.38)Резонанс напряжения на конденсаторе:Малое затухание (ωрез≈ω0):Резонанс силы тока в контуре:
- 26. Слайд 26
- 27. Задача 3.2 Колебательный контур состоит из
- 28. Слайд 28

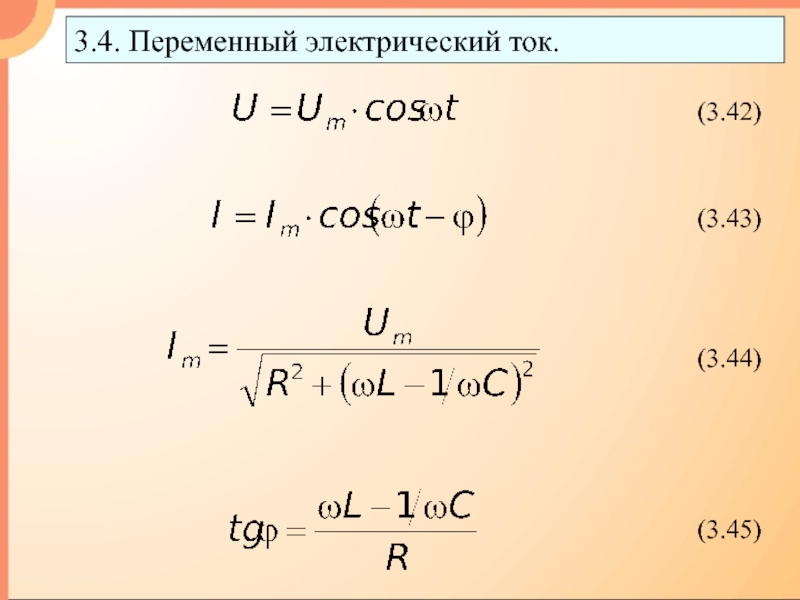

- 29. 3.4. Переменный электрический ток.
- 30. Слайд 30

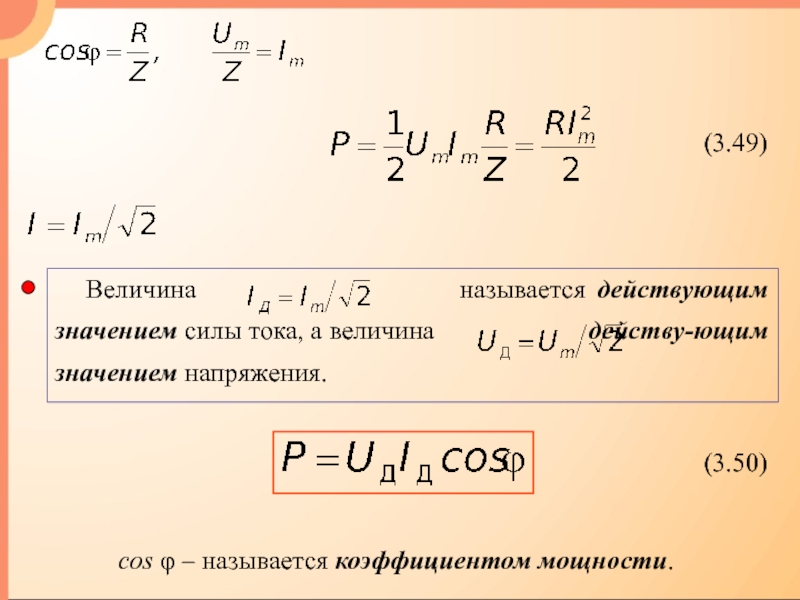

- 31. Мощность, выделяемая в цепи переменного тока:
- 32. cos φ – называется коэффициентом мощности.
- 33. Задача 3.3 Катушка длиной 50 см
- 34. Слайд 34
- 35. Скачать презентанцию

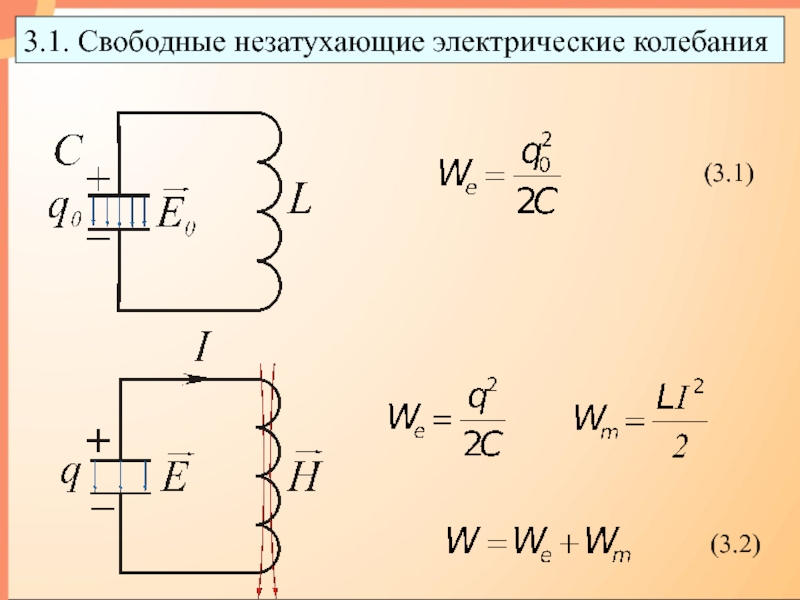

3.1. Свободные незатухающие электрические колебания
Слайды и текст этой презентации

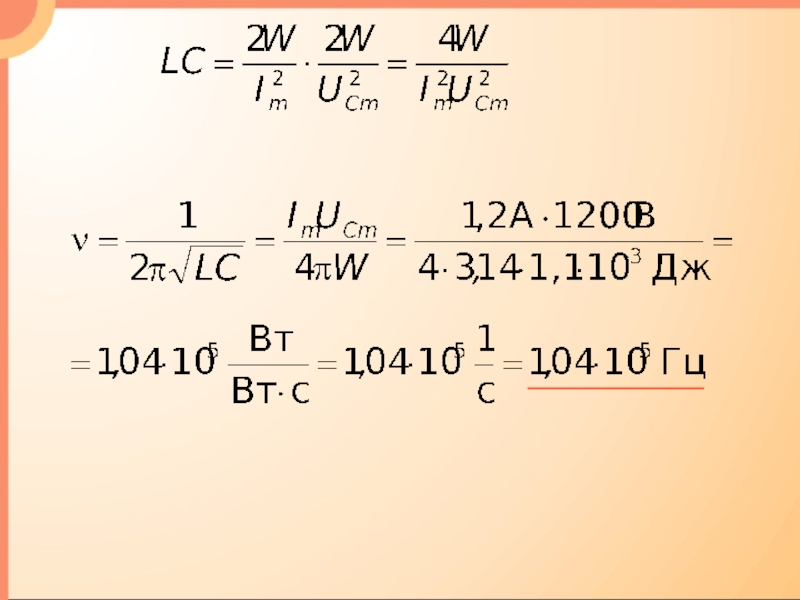

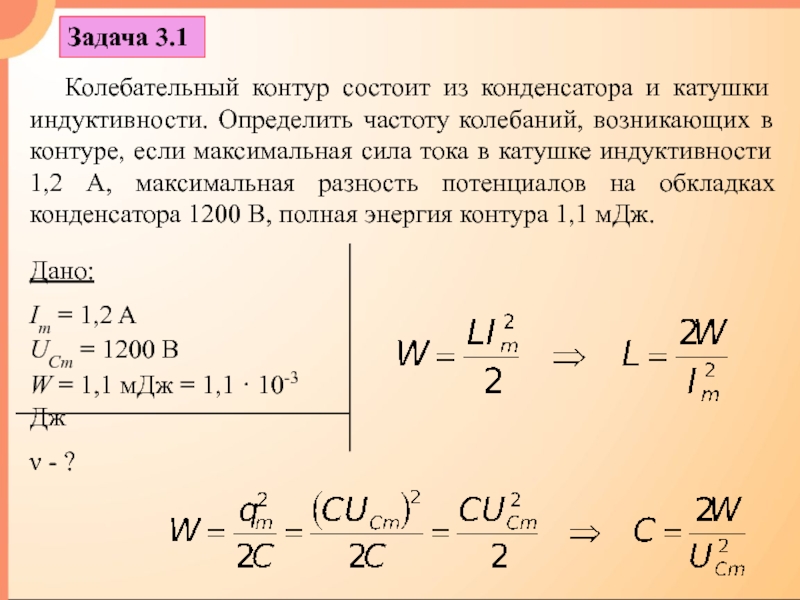

Слайд 10Задача 3.1
Колебательный контур состоит из конденсатора и катушки
индуктивности. Определить частоту колебаний, возникающих в контуре, если максимальная сила
тока в катушке индуктивности 1,2 А, максимальная разность потенциалов на обкладках конденсатора 1200 В, полная энергия контура 1,1 мДж.

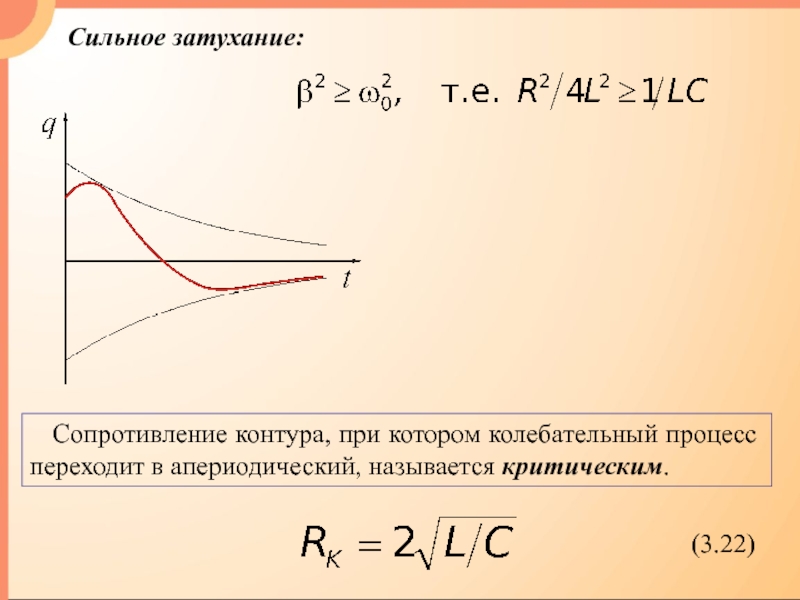

Слайд 18Сильное затухание:
Сопротивление контура, при котором колебательный процесс переходит
в апериодический, называется критическим.

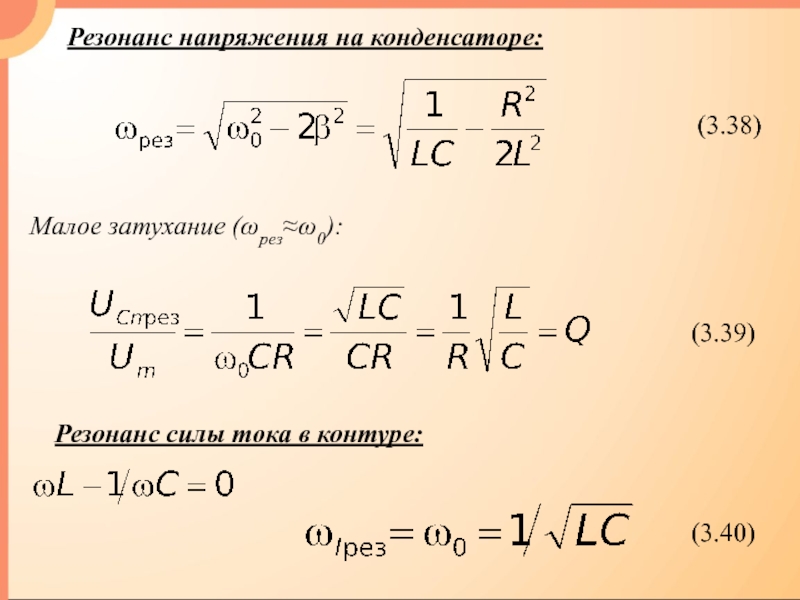

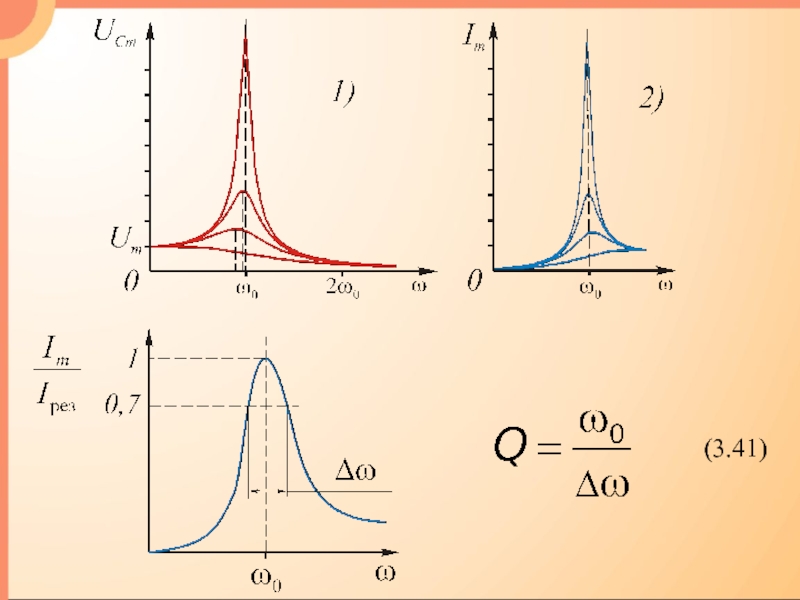

Слайд 25(3.38)
Резонанс напряжения на конденсаторе:
Малое затухание (ωрез≈ω0):
Резонанс силы тока в контуре:

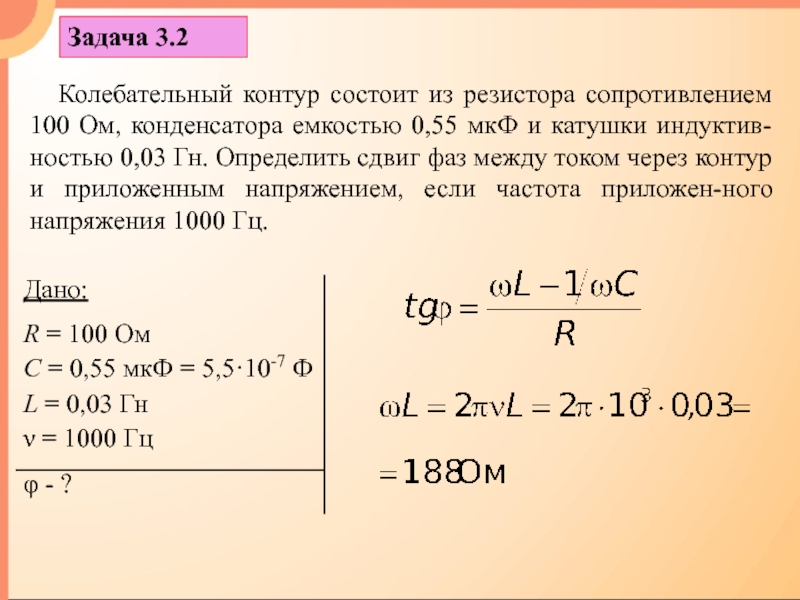

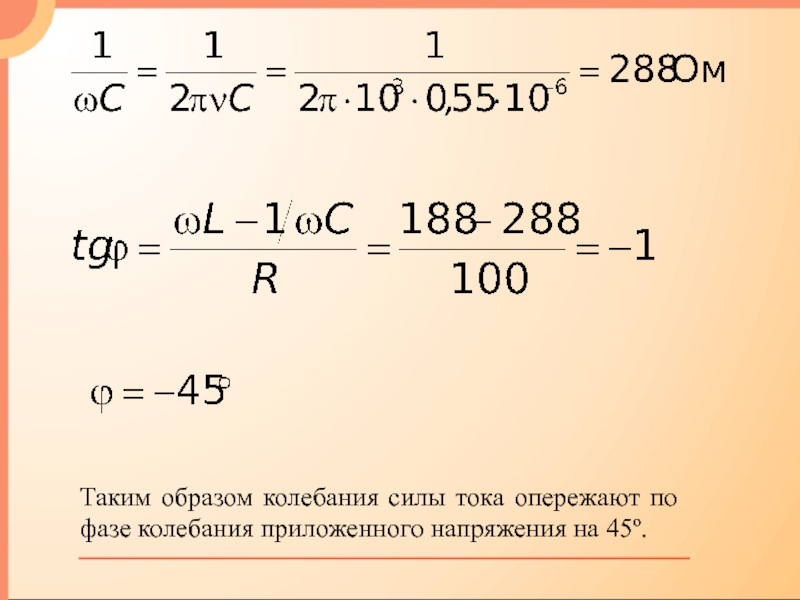

Слайд 27Задача 3.2
Колебательный контур состоит из резистора сопротивлением 100
Ом, конденсатора емкостью 0,55 мкФ и катушки индуктив-ностью 0,03 Гн.
Определить сдвиг фаз между током через контур и приложенным напряжением, если частота приложен-ного напряжения 1000 Гц.
Слайд 33Задача 3.3
Катушка длиной 50 см и площадью поперечного
сечения 10 см2 включена в цепь переменного тока с частотой
50 Гц. Число витков катушки 3000. Найти активное сопротивление катушки, если сдвиг фаз между током и напряжением 60º.
